2019 OPEL INSIGNIA BREAK Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine295ühenduse külge. See hoiab ära
tihendusmaterjali väljavoolamise.
Tüüp 2: Tihendusmaterjali
ballooni ei saa kompressori
küljest eemaldada. Laske
tihendusmaterjali balloon
hooldustöökojas vahetada.
13. Pange rehviparanduskomplekt pakiruumi.
14. Eemaldada üleliigne tihendusvahend riidelapi abil.
15. Võtta maksimaalset lubatud kiirust näitav silt tihendusmaterjaliballoonilt ja kinnitada juhi
vaatevälja.
16. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte rohkem kui 10 minuti) järel peatuda ja
kontrollida rehvirõhku. Kruvige
kompressori õhuvoolik otse rehvi
ventiili külge.
Kui rehvirõhk on üle 1,3 baari,
seada see õige väärtuseni.
Korrata protseduuri, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
1,3 baari, ei tohi sõidukit
kasutada. Pöörduda abi
saamiseks hooldustöökotta.
17. Pange rehviparanduskomplekt karpi.
18. Kinnitage karp kruviga.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või kompressor läheb kuumaks, lülitage
kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega.
Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.
Võimalikke komplekti kuuluvaid
adaptereid saab kasutada muude
esemete (nt jalgpallide,
õhkmadratsite, kummipaatide jms)
täispuhumiseks. Need võivad asuda kompressori all. Eemaldamiseks
kruvida külge kompressori õhuvoolik
ja võtta adapter välja.

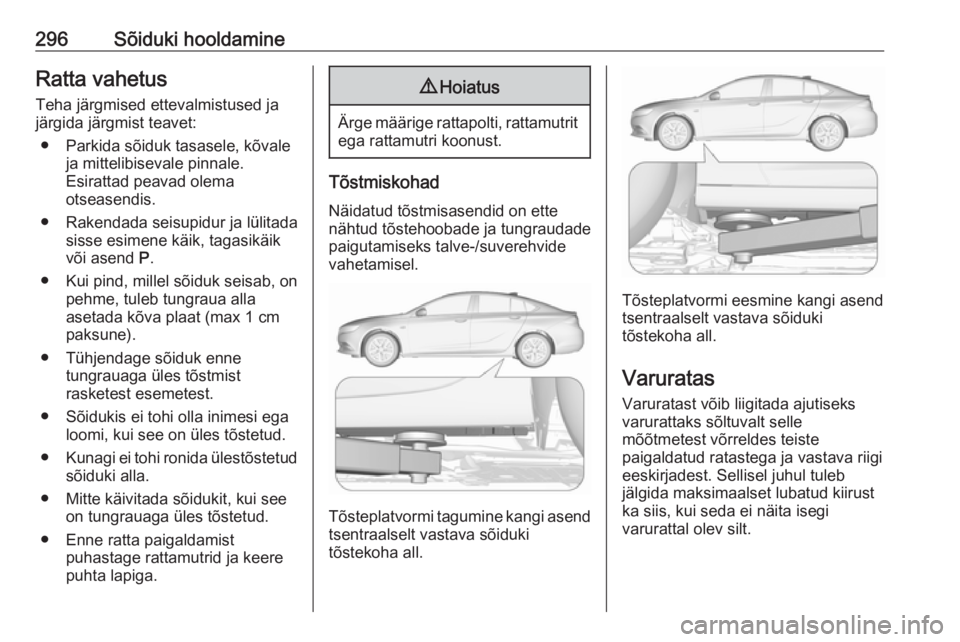

296Sõiduki hooldamineRatta vahetusTeha järgmised ettevalmistused ja
järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Mitte käivitada sõidukit, kui see on tungrauaga üles tõstetud.
● Enne ratta paigaldamist puhastage rattamutrid ja keere
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
Tõstmiskohad
Näidatud tõstmisasendid on ette
nähtud tõstehoobade ja tungraudade
paigutamiseks talve-/suverehvide
vahetamisel.
Tõsteplatvormi tagumine kangi asend
tsentraalselt vastava sõiduki
tõstekoha all.
Tõsteplatvormi eesmine kangi asend
tsentraalselt vastava sõiduki
tõstekoha all.
Varuratas
Varuratast võib liigitada ajutiseks
varurattaks sõltuvalt selle
mõõtmetest võrreldes teiste
paigaldatud ratastega ja vastava riigi
eeskirjadest. Sellisel juhul tuleb
jälgida maksimaalset lubatud kiirust
ka siis, kui seda ei näita isegi
varurattal olev silt.

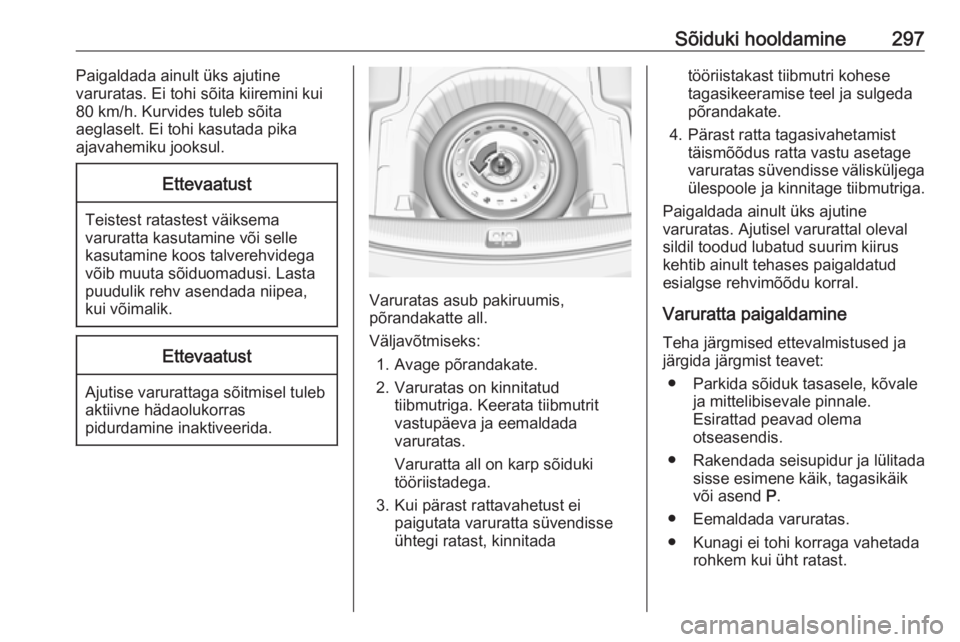

Sõiduki hooldamine297Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Ettevaatust
Ajutise varurattaga sõitmisel tuleb
aktiivne hädaolukorras
pidurdamine inaktiveerida.
Varuratas asub pakiruumis,
põrandakatte all.
Väljavõtmiseks: 1. Avage põrandakate.
2. Varuratas on kinnitatud tiibmutriga. Keerata tiibmutrit
vastupäeva ja eemaldada
varuratas.
Varuratta all on karp sõiduki
tööriistadega.
3. Kui pärast rattavahetust ei paigutata varuratta süvendisse
ühtegi ratast, kinnitada
tööriistakast tiibmutri kohese
tagasikeeramise teel ja sulgeda
põrandakate.
4. Pärast ratta tagasivahetamist täismõõdus ratta vastu asetage
varuratas süvendisse välisküljega
ülespoole ja kinnitage tiibmutriga.
Paigaldada ainult üks ajutine
varuratas. Ajutisel varurattal oleval
sildil toodud lubatud suurim kiirus
kehtib ainult tehases paigaldatud
esialgse rehvimõõdu korral.
Varuratta paigaldamine
Teha järgmised ettevalmistused ja
järgida järgmist teavet:
● Parkida sõiduk tasasele, kõvale ja mittelibisevale pinnale.
Esirattad peavad olema
otseasendis.
● Rakendada seisupidur ja lülitada sisse esimene käik, tagasikäik
või asend P.
● Eemaldada varuratas. ● Kunagi ei tohi korraga vahetada rohkem kui üht ratast.

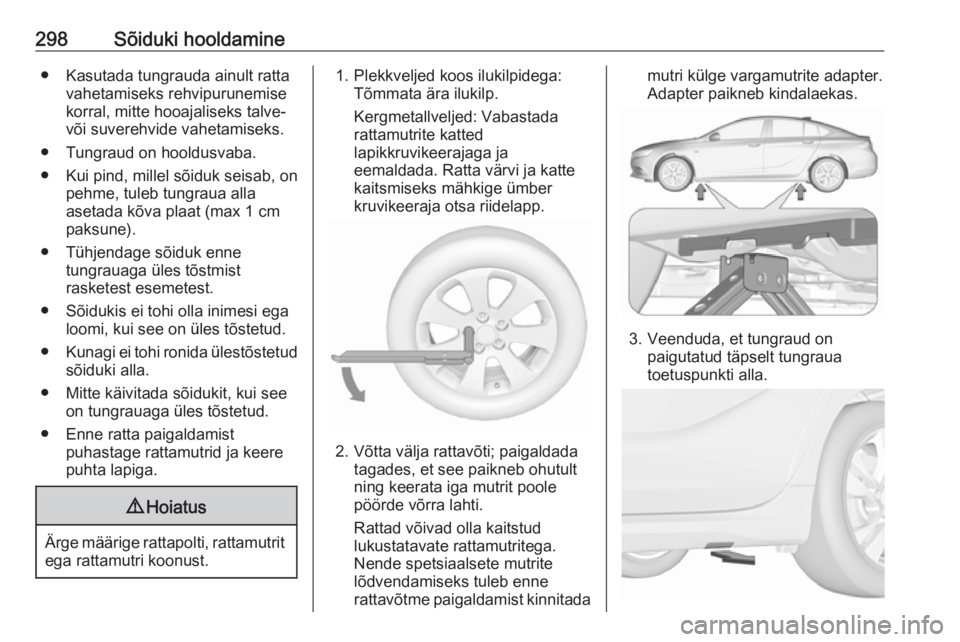

298Sõiduki hooldamine● Kasutada tungrauda ainult rattavahetamiseks rehvipurunemise
korral, mitte hooajaliseks talve-
või suverehvide vahetamiseks.
● Tungraud on hooldusvaba.
● Kui pind, millel sõiduk seisab, on pehme, tuleb tungraua alla
asetada kõva plaat (max 1 cm
paksune).
● Tühjendage sõiduk enne tungrauaga üles tõstmist
rasketest esemetest.
● Sõidukis ei tohi olla inimesi ega loomi, kui see on üles tõstetud.
● Kunagi ei tohi ronida ülestõstetud
sõiduki alla.
● Mitte käivitada sõidukit, kui see on tungrauaga üles tõstetud.
● Enne ratta paigaldamist puhastage rattamutrid ja keere
puhta lapiga.9 Hoiatus
Ärge määrige rattapolti, rattamutrit
ega rattamutri koonust.
1. Plekkveljed koos ilukilpidega: Tõmmata ära ilukilp.
Kergmetallveljed: Vabastada
rattamutrite katted
lapikkruvikeerajaga ja
eemaldada. Ratta värvi ja katte
kaitsmiseks mähkige ümber
kruvikeeraja otsa riidelapp.
2. Võtta välja rattavõti; paigaldada tagades, et see paikneb ohutult
ning keerata iga mutrit poole
pöörde võrra lahti.
Rattad võivad olla kaitstud
lukustatavate rattamutritega.
Nende spetsiaalsete mutrite
lõdvendamiseks tuleb enne
rattavõtme paigaldamist kinnitada
mutri külge vargamutrite adapter.
Adapter paikneb kindalaekas.
3. Veenduda, et tungraud on paigutatud täpselt tungraua
toetuspunkti alla.

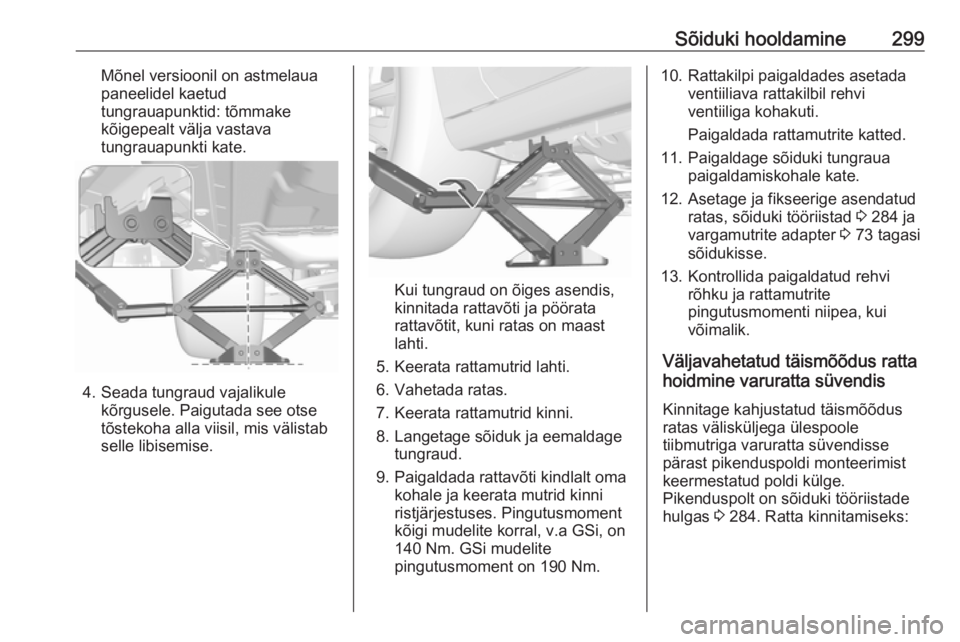

Sõiduki hooldamine299Mõnel versioonil on astmelaua
paneelidel kaetud
tungrauapunktid: tõmmake
kõigepealt välja vastava
tungrauapunkti kate.
4. Seada tungraud vajalikule kõrgusele. Paigutada see otse
tõstekoha alla viisil, mis välistab
selle libisemise.
Kui tungraud on õiges asendis,
kinnitada rattavõti ja pöörata
rattavõtit, kuni ratas on maast
lahti.
5. Keerata rattamutrid lahti.
6. Vahetada ratas.
7. Keerata rattamutrid kinni.
8. Langetage sõiduk ja eemaldage tungraud.
9. Paigaldada rattavõti kindlalt oma kohale ja keerata mutrid kinni
ristjärjestuses. Pingutusmoment
kõigi mudelite korral, v.a GSi, on
140 Nm. GSi mudelite
pingutusmoment on 190 Nm.
10. Rattakilpi paigaldades asetada ventiiliava rattakilbil rehvi
ventiiliga kohakuti.
Paigaldada rattamutrite katted.
11. Paigaldage sõiduki tungraua paigaldamiskohale kate.
12. Asetage ja fikseerige asendatud ratas, sõiduki tööriistad 3 284 ja
vargamutrite adapter 3 73 tagasi
sõidukisse.
13. Kontrollida paigaldatud rehvi rõhku ja rattamutrite
pingutusmomenti niipea, kui
võimalik.
Väljavahetatud täismõõdus ratta
hoidmine varuratta süvendis
Kinnitage kahjustatud täismõõdus
ratas välisküljega ülespoole
tiibmutriga varuratta süvendisse
pärast pikenduspoldi monteerimist
keermestatud poldi külge.
Pikenduspolt on sõiduki tööriistade
hulgas 3 284. Ratta kinnitamiseks:

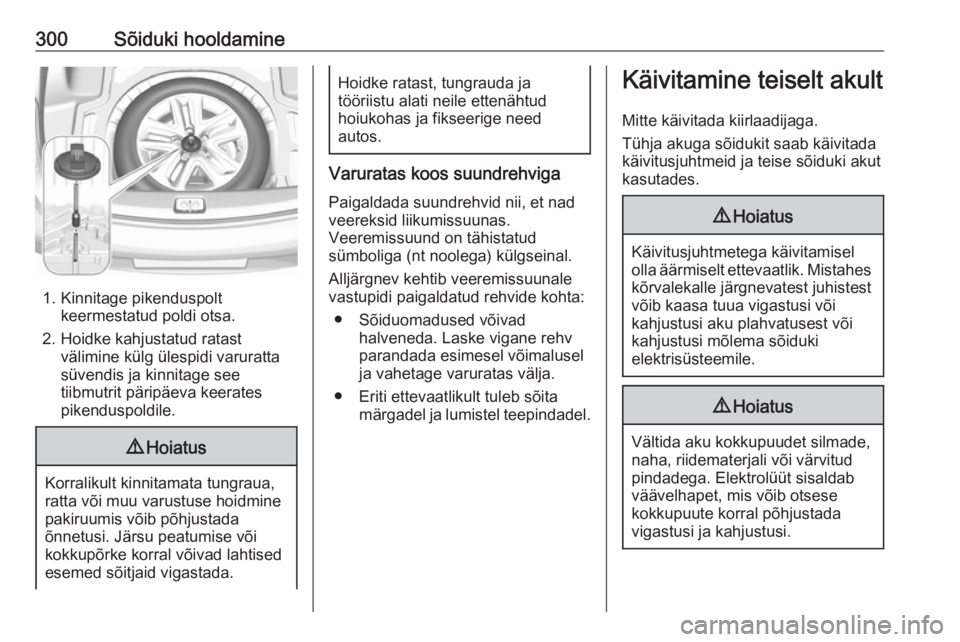

300Sõiduki hooldamine
1. Kinnitage pikenduspoltkeermestatud poldi otsa.
2. Hoidke kahjustatud ratast välimine külg ülespidi varuratta
süvendis ja kinnitage see
tiibmutrit päripäeva keerates
pikenduspoldile.
9 Hoiatus
Korralikult kinnitamata tungraua,
ratta või muu varustuse hoidmine
pakiruumis võib põhjustada
õnnetusi. Järsu peatumise või
kokkupõrke korral võivad lahtised
esemed sõitjaid vigastada.
Hoidke ratast, tungrauda ja
tööriistu alati neile ettenähtud
hoiukohas ja fikseerige need
autos.
Varuratas koos suundrehviga
Paigaldada suundrehvid nii, et nad
veereksid liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Alljärgnev kehtib veeremissuunale vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.
Käivitamine teiselt akult
Mitte käivitada kiirlaadijaga.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistest
võib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.

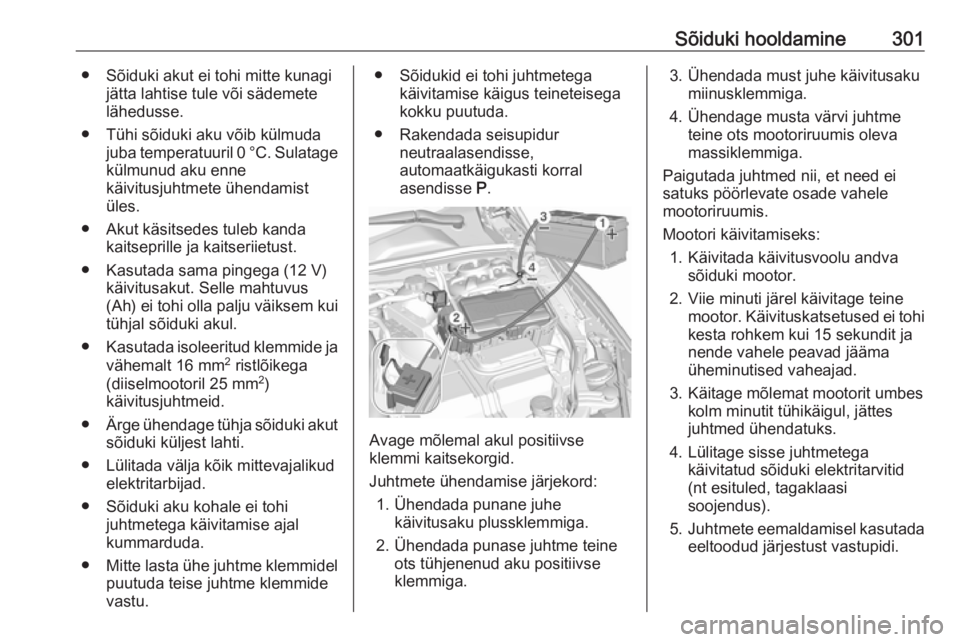

Sõiduki hooldamine301● Sõiduki akut ei tohi mitte kunagijätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatagekülmunud aku enne
käivitusjuhtmete ühendamist
üles.
● Akut käsitsedes tuleb kanda kaitseprille ja kaitseriietust.
● Kasutada sama pingega (12 V) käivitusakut. Selle mahtuvus
(Ah) ei tohi olla palju väiksem kui tühjal sõiduki akul.
● Kasutada isoleeritud klemmide ja
vähemalt 16 mm 2
ristlõikega
(diiselmootoril 25 mm 2
)
käivitusjuhtmeid.
● Ärge ühendage tühja sõiduki akut
sõiduki küljest lahti.
● Lülitada välja kõik mittevajalikud elektritarbijad.
● Sõiduki aku kohale ei tohi juhtmetega käivitamise ajal
kummarduda.
● Mitte lasta ühe juhtme klemmidel
puutuda teise juhtme klemmide
vastu.● Sõidukid ei tohi juhtmetega käivitamise käigus teineteisega
kokku puutuda.
● Rakendada seisupidur neutraalasendisse,
automaatkäigukasti korral
asendisse P.
Avage mõlemal akul positiivse
klemmi kaitsekorgid.
Juhtmete ühendamise järjekord: 1. Ühendada punane juhe käivitusaku plussklemmiga.
2. Ühendada punase juhtme teine ots tühjenenud aku positiivse
klemmiga.
3. Ühendada must juhe käivitusaku miinusklemmiga.
4. Ühendage musta värvi juhtme teine ots mootoriruumis oleva
massiklemmiga.
Paigutada juhtmed nii, et need ei
satuks pöörlevate osade vahele
mootoriruumis.
Mootori käivitamiseks: 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. Viie minuti järel käivitage teine mootor. Käivituskatsetused ei tohi
kesta rohkem kui 15 sekundit ja
nende vahele peavad jääma
üheminutised vaheajad.
3. Käitage mõlemat mootorit umbes kolm minutit tühikäigul, jättes
juhtmed ühendatuks.
4. Lülitage sisse juhtmetega käivitatud sõiduki elektritarvitid
(nt esituled, tagaklaasi
soojendus).
5. Juhtmete eemaldamisel kasutada
eeltoodud järjestust vastupidi.

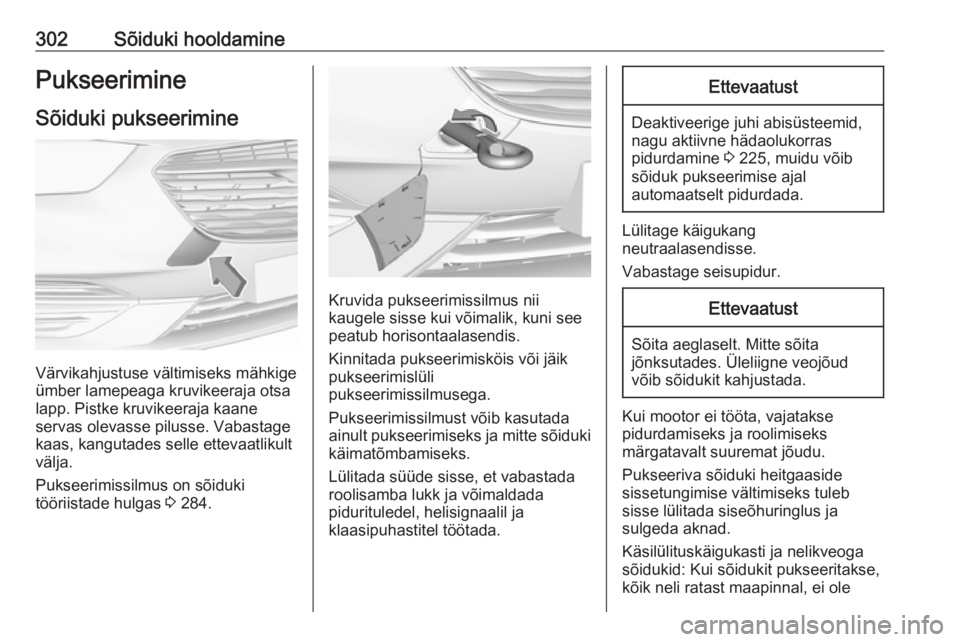

302Sõiduki hooldaminePukseerimine
Sõiduki pukseerimine
Värvikahjustuse vältimiseks mähkige
ümber lamepeaga kruvikeeraja otsa
lapp. Pistke kruvikeeraja kaane
servas olevasse pilusse. Vabastage
kaas, kangutades selle ettevaatlikult
välja.
Pukseerimissilmus on sõiduki
tööriistade hulgas 3 284.
Kruvida pukseerimissilmus nii
kaugele sisse kui võimalik, kuni see
peatub horisontaalasendis.
Kinnitada pukseerimisköis või jäik
pukseerimislüli
pukseerimissilmusega.
Pukseerimissilmust võib kasutada
ainult pukseerimiseks ja mitte sõiduki
käimatõmbamiseks.
Lülitada süüde sisse, et vabastada
roolisamba lukk ja võimaldada
pidurituledel, helisignaalil ja
klaasipuhastitel töötada.
Ettevaatust
Deaktiveerige juhi abisüsteemid,
nagu aktiivne hädaolukorras
pidurdamine 3 225, muidu võib
sõiduk pukseerimise ajal
automaatselt pidurdada.
Lülitage käigukang
neutraalasendisse.
Vabastage seisupidur.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus ja
sulgeda aknad.
Käsilülituskäigukasti ja nelikveoga
sõidukid: Kui sõidukit pukseeritakse,
kõik neli ratast maapinnal, ei ole
