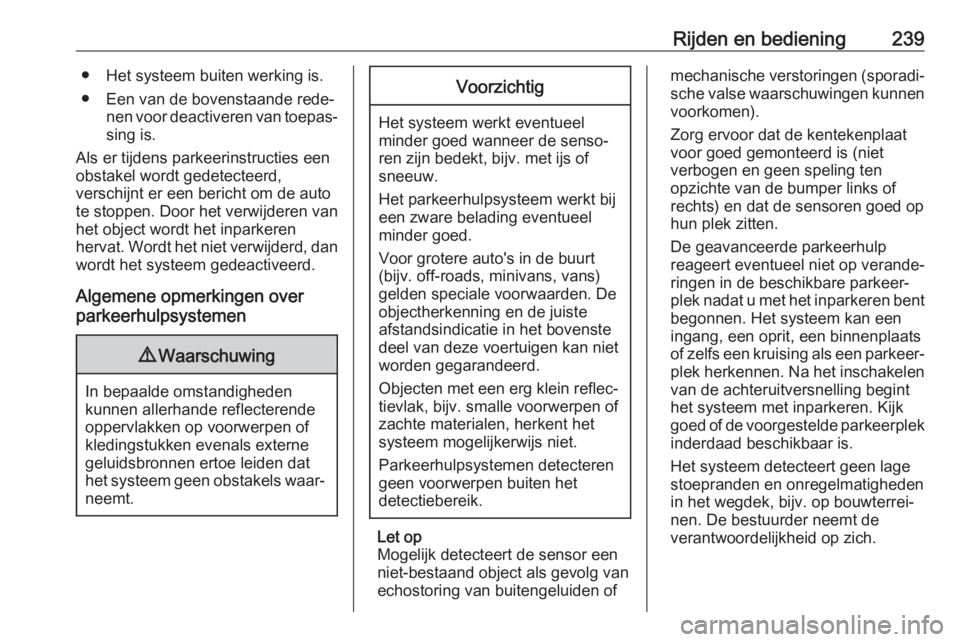

Rijden en bediening239● Het systeem buiten werking is.● Een van de bovenstaande rede‐ nen voor deactiveren van toepas‐sing is.
Als er tijdens parkeerinstructies een
obstakel wordt gedetecteerd,
verschijnt er een bericht om de auto
te stoppen. Door het verwijderen van
het object wordt het inparkeren
hervat. Wordt het niet verwijderd, dan
wordt het systeem gedeactiveerd.
Algemene opmerkingen over
parkeerhulpsystemen9 Waarschuwing
In bepaalde omstandigheden
kunnen allerhande reflecterende
oppervlakken op voorwerpen of
kledingstukken evenals externe
geluidsbronnen ertoe leiden dat
het systeem geen obstakels waar‐ neemt.
Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Mogelijk detecteert de sensor een
niet-bestaand object als gevolg van
echostoring van buitengeluiden of
mechanische verstoringen (sporadi‐ sche valse waarschuwingen kunnenvoorkomen).
Zorg ervoor dat de kentekenplaat voor goed gemonteerd is (niet
verbogen en geen speling ten
opzichte van de bumper links of
rechts) en dat de sensoren goed op
hun plek zitten.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐
ringen in de beschikbare parkeer‐
plek nadat u met het inparkeren bent
begonnen. Het systeem kan een
ingang, een oprit, een binnenplaats
of zelfs een kruising als een parkeer‐ plek herkennen. Na het inschakelen van de achteruitversnelling begint
het systeem met inparkeren. Kijk
goed of de voorgestelde parkeerplek
inderdaad beschikbaar is.
Het systeem detecteert geen lage
stoepranden en onregelmatigheden
in het wegdek, bijv. op bouwterrei‐
nen. De bestuurder neemt de
verantwoordelijkheid op zich.

240Rijden en bedieningLet op
Bij nieuwe auto's is er bij het eerste
gebruik een kalibratie nodig. Voor
optimale begeleiding tijdens het
parkeren is een rijafstand van ten
minste 10 km, inclusief een aantal
bochten, nodig.
Systeem is gekalibreerd op af
fabriek aangebrachte wielen. Bij
andere banden- of wielmaten veran‐ deren de parkeerprestaties.

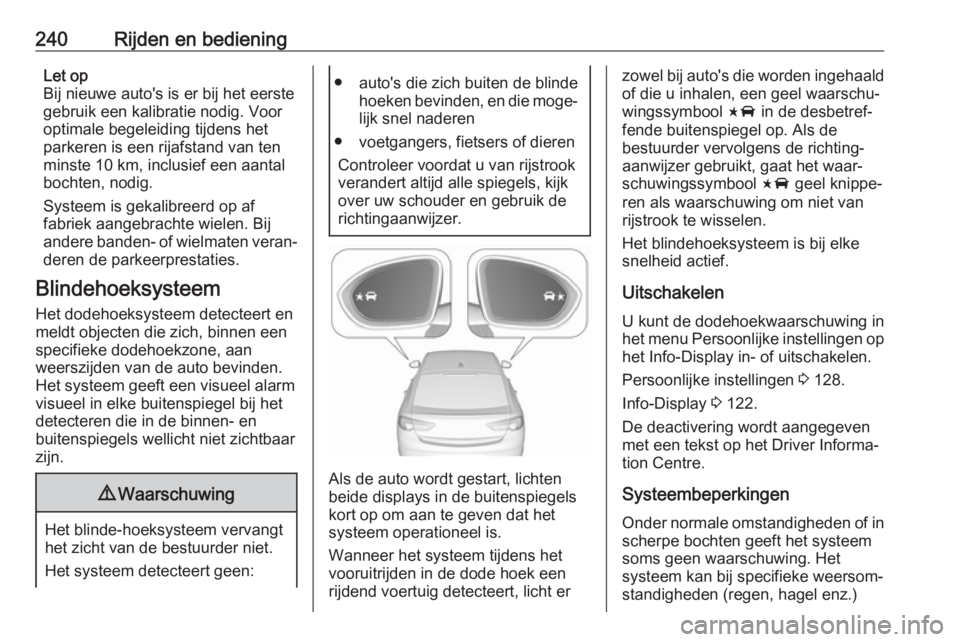

Blindehoeksysteem
Het dodehoeksysteem detecteert en
meldt objecten die zich, binnen een
specifieke dodehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.9 Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Wanneer het systeem tijdens het
vooruitrijden in de dode hoek een
rijdend voertuig detecteert, licht er
zowel bij auto's die worden ingehaald
of die u inhalen, een geel waarschu‐
wingssymbool F in de desbetref‐
fende buitenspiegel op. Als de
bestuurder vervolgens de richting‐
aanwijzer gebruikt, gaat het waar‐
schuwingssymbool F geel knippe‐
ren als waarschuwing om niet van
rijstrook te wisselen.
Het blindehoeksysteem is bij elke
snelheid actief.
Uitschakelen
U kunt de dodehoekwaarschuwing in
het menu Persoonlijke instellingen op
het Info-Display in- of uitschakelen.
Persoonlijke instellingen 3 128.
Info-Display 3 122.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Systeembeperkingen
Onder normale omstandigheden of in
scherpe bochten geeft het systeem
soms geen waarschuwing. Het
systeem kan bij specifieke weersom‐
standigheden (regen, hagel enz.)

Rijden en bediening241waarschuwen voor obstakels in de
dode hoek. Bij rijden op een nat
wegdek of bij de overgang van droog
naar nat kan controlelampje F
oplichten, omdat opspattend water
als een obstakel kan worden geïnter‐
preteerd. Anders kan controlelampje
F vanwege vangrails, verkeersbor‐
den, bomen, struikgewas of andere
onbeweeglijke objecten oplichten. Dit
is normaal bedrijf en het systeem
hoeft niet te worden nagekeken.
Het systeem werkt wellicht niet goed
wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom de
detectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt.Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐
digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.
Let op
Na productie moet het systeem
worden gekalibreerd. Rijd voor opti‐
male prestaties zo spoedig mogelijk
een stuk op een rechte snelweg met
objecten aan de kant van de weg,
bijv. vangrails en afsluitingen.
Waarschuwing wisselen van rijstrook
Naast het dodehoeksysteem 3 240
herkent de waarschuwing wisselen
van rijstrook snel naderende achter‐ liggers op rijstroken naast uw auto.
Het systeem waarschuwt visueel in
elke buitenspiegel bij het detecteren
van snel naderende achterliggers.
De radarafstandssensoren zitten in
de achterbumper.9 Waarschuwing
De waarschuwing wisselen van
rijstrook vervangt niet het kijken
door de bestuurder.
Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Wanneer het systeem een aanzienlijk
snellere achterligger detecteert, licht
het gele waarschuwingssymbool
F in de desbetreffende buitenspie‐
gel op. Als de bestuurder vervolgens
de richtingaanwijzer gebruikt, gaat het waarschuwingssymbool F geel
knipperen als waarschuwing om niet
van rijstrook te wisselen.
De waarschuwing wisselen van
rijstrook werkt bij alle snelheden.

242Rijden en bediening
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Detectiezones
De sensoren van het systeem bestrij‐
ken een zone van ongeveer
3,5 meter parallel aan beide zijden
van de auto en ongeveer 3 meter naar achteren bij het dodehoeksysteem
(A) en ongeveer 50 meter naar
achteren bij waarschuwing wijzigen van rijstrook (B) op parallelle rijstro‐
ken. De zones beginnen bij elke
buitenspiegel. De zone is ongeveer
tussen de 0,5 meter en 2 meter hoog, vanaf de grond.
Uitschakelen
U kunt de waarschuwing voor het
wisselen van rijstrook in het menu
Persoonlijke instellingen op het Info-
Display in- of uitschakelen.
Persoonlijke instellingen 3 128.
Info-Display 3 122.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.
Systeembeperkingen
Onder normale omstandigheden of in
scherpe bochten geeft het systeem
soms geen waarschuwing. Het
systeem kan bij specifieke weersom‐
standigheden (regen, hagel enz.)
waarschuwen voor obstakels in de
dode hoek. Bij rijden op een nat
wegdek of bij de overgang van droog naar nat kan controlelampje F
oplichten, omdat opspattend water
als een obstakel kan worden geïnter‐
preteerd. Anders kan controlelampje
F vanwege vangrails, verkeersbor‐
den, bomen, struikgewas of andere

Rijden en bediening243onbeweeglijke objecten oplichten. Dit
is normaal bedrijf en het systeem
hoeft niet te worden nagekeken.
Het systeem werkt wellicht niet goed
wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom de
detectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. De hulp van een
werkplaats inroepen.
Let op
Na productie moet het systeem
worden gekalibreerd. Rijd voor opti‐
male prestaties zo spoedig mogelijkeen stuk op een rechte snelweg met
objecten aan de kant van de weg,
bijv. vangrails en afsluitingen.

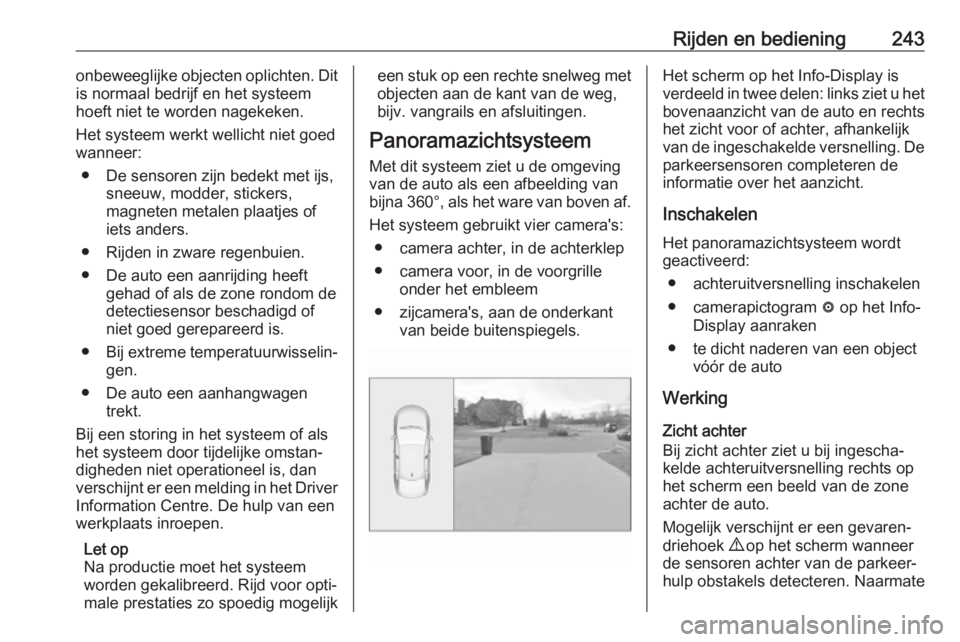

Panoramazichtsysteem
Met dit systeem ziet u de omgeving
van de auto als een afbeelding van
bijna 360°, als het ware van boven af.
Het systeem gebruikt vier camera's: ● camera achter, in de achterklep● camera voor, in de voorgrille onder het embleem
● zijcamera's, aan de onderkant van beide buitenspiegels.Het scherm op het Info-Display is
verdeeld in twee delen: links ziet u het
bovenaanzicht van de auto en rechts
het zicht voor of achter, afhankelijk
van de ingeschakelde versnelling. De
parkeersensoren completeren de informatie over het aanzicht.
Inschakelen
Het panoramazichtsysteem wordt geactiveerd:
● achteruitversnelling inschakelen
● camerapictogram ë op het Info-
Display aanraken
● te dicht naderen van een object vóór de auto
Werking
Zicht achter
Bij zicht achter ziet u bij ingescha‐
kelde achteruitversnelling rechts op
het scherm een beeld van de zone
achter de auto.
Mogelijk verschijnt er een gevaren‐
driehoek 9 op het scherm wanneer
de sensoren achter van de parkeer‐
hulp obstakels detecteren. Naarmate

244Rijden en bedieningu het obstakel meer nadert verandertdeze driehoek van geel in rood en
wordt deze groter.
De eerdere informatie op het Info- Display verschijnt korte tijd na hetuitschakelen van de achteruitversnel‐
ling. Druk om sneller terug te keren
naar de eerdere informatie op het
display op het camerapictogram op
het Info-Display. Het panoramazicht‐
systeem werkt ook niet meer wanneer
u in een vooruitversnelling sneller dan
11 km/u rijdt.
Zicht rondom
Bij zicht rondom ziet u een beeld
rondom de auto van bovenaf, samen
met de beelden van de camera vóór of achter op het Info-Display.
Zicht voor
Bij zicht vóór ziet u rechts op het
scherm een beeld van de zone vóór
de auto. Dit beeld verschijnt bij
inschakelen van een vooruitversnel‐
ling vanuit de achteruitversnelling of
door aanraken van het camerapicto‐
gram op het Info-Display. Zicht vóór
toont ook obstakels die binnen 30 cm automatisch zijn gedetecteerd. Hetzicht vóór verschijnt alleen tot een
snelheid van 11 km/u in een vooruit‐
versnelling.
Uitschakelen
Het panoramazichtsysteem wordt gedeactiveerd:
● wanneer u sneller rijdt dan 11 km/u
● camerapictogram ë op het Info-
Display aanraken
● inschakelen van neutraal of P met automatische versnellings‐
bak.
Algemene informatie9 Waarschuwing
Het panoramazichtsysteem kan
nooit het zicht van de bestuurder
vervangen. Het brengt geen
kinderen, voetgangers, fietsers,
kruisend verkeer, dieren of even‐
tuele andere obstakels buiten het
zicht van de camera, bijv. onder de bumper of onder de auto, in beeld.
Gebruik niet alleen het panorama‐
zichtsysteem om te rijden of te
parkeren.
Controleer vóór het wegrijden
altijd de omgeving van de auto.9 Waarschuwing
Weergegeven beelden zijn moge‐
lijk verder weg of dichterbij dan ze lijken. De weergegeven zone is
beperkt en obstakels dichtbij een
van de randen van de bumper of
onder de bumper worden niet op
het scherm weergegeven.
9 Waarschuwing
De panoramazichtcamera's
hebben dode hoeken en geven niet alle obstakels nabij de randen van de auto weer. Bij inklapbarebuitenspiegels die niet in de juiste
stand staan wordt het panorama‐
zicht niet goed weergegeven.

Rijden en bediening245

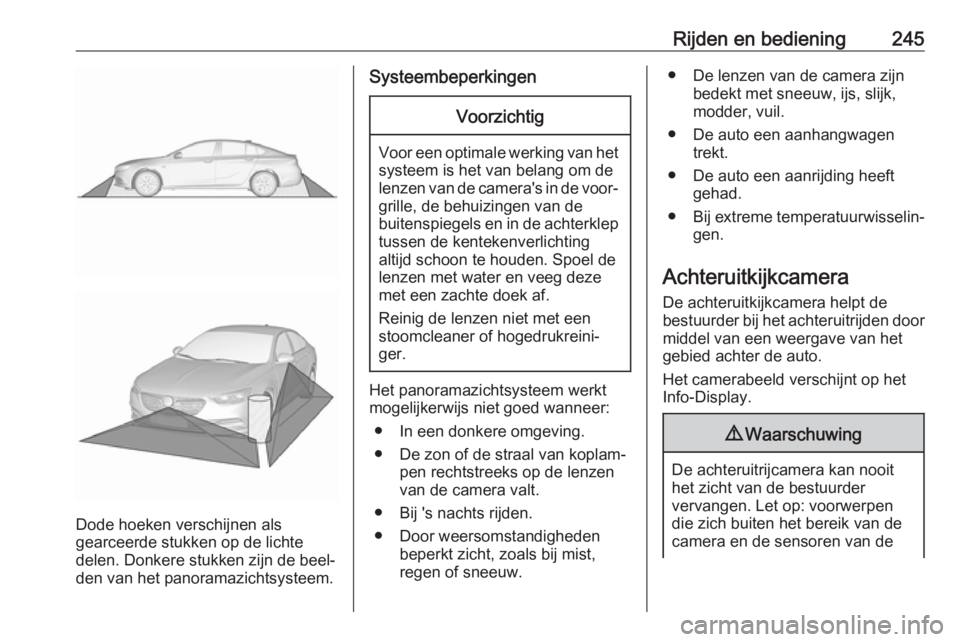

Dode hoeken verschijnen als
gearceerde stukken op de lichte
delen. Donkere stukken zijn de beel‐
den van het panoramazichtsysteem.
SysteembeperkingenVoorzichtig
Voor een optimale werking van het systeem is het van belang om de
lenzen van de camera's in de voor‐ grille, de behuizingen van de
buitenspiegels en in de achterklep
tussen de kentekenverlichting
altijd schoon te houden. Spoel de
lenzen met water en veeg deze
met een zachte doek af.
Reinig de lenzen niet met een
stoomcleaner of hogedrukreini‐
ger.
Het panoramazichtsysteem werkt
mogelijkerwijs niet goed wanneer:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lenzen
van de camera valt.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De lenzen van de camera zijn bedekt met sneeuw, ijs, slijk,
modder, vuil.
● De auto een aanhangwagen trekt.
● De auto een aanrijding heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld verschijnt op het
Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de

246Rijden en bedieningparkeerhulp bevinden, bijv. onder
de bumper of onder de auto,
worden niet getoond.
Gebruik niet alleen de achteruit‐ kijkcamera om achteruit te rijden
of te parkeren.
Controleer vóór het wegrijden
altijd de omgeving van de auto.
Inschakelen
De achteruitkijkcamera wordt auto‐matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera is gemonteerd tussen de
lampjes van de kentekenverlichting.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Hulplijnen
Dynamische hulplijnen zijn horizon‐
tale lijnen met een onderlinge afstand van een meter die op de afbeelding
zijn geprojecteerd om de afstand tot
de getoonde objecten aan te geven.
De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
Waarschuwingssymbolen
Waarschuwingssymbolen worden op
het scherm weergegeven als drie‐
hoekjes 9 en geven obstakels aan
die door de achtersensoren van de
geavanceerde parkeerhulp zijn
geconstateerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
