2019 OPEL INSIGNIA BREAK Gebruikershandleiding (in Dutch)

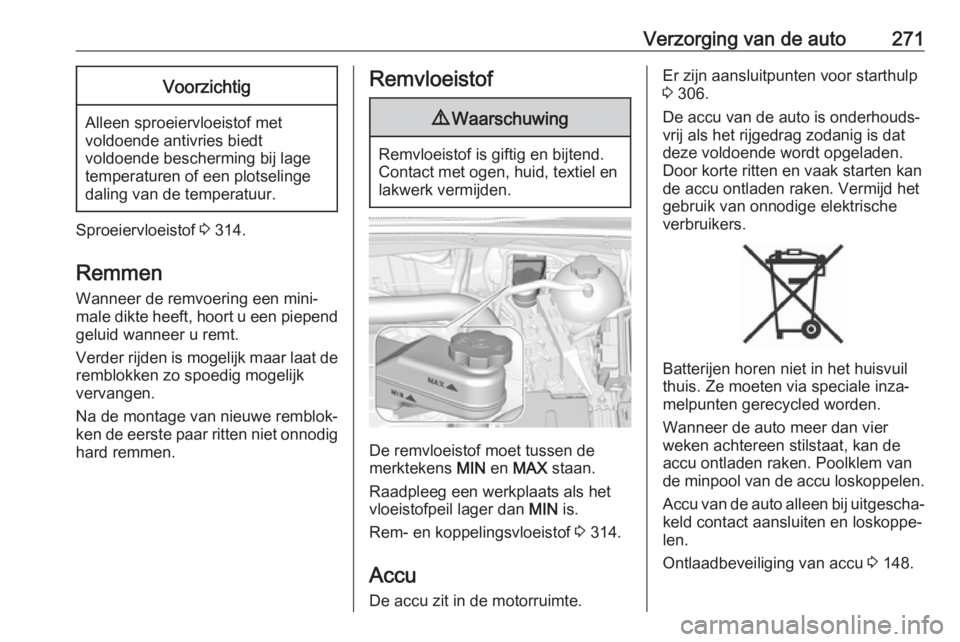

Verzorging van de auto271Voorzichtig
Alleen sproeiervloeistof met
voldoende antivries biedt
voldoende bescherming bij lage
temperaturen of een plotselinge
daling van de temperatuur.
Sproeiervloeistof 3 314.
Remmen
Wanneer de remvoering een mini‐ male dikte heeft, hoort u een piepend
geluid wanneer u remt.
Verder rijden is mogelijk maar laat de remblokken zo spoedig mogelijk
vervangen.
Na de montage van nieuwe remblok‐
ken de eerste paar ritten niet onnodig hard remmen.
Remvloeistof9 Waarschuwing
Remvloeistof is giftig en bijtend.
Contact met ogen, huid, textiel en
lakwerk vermijden.
De remvloeistof moet tussen de
merktekens MIN en MAX staan.
Raadpleeg een werkplaats als het
vloeistofpeil lager dan MIN is.
Rem- en koppelingsvloeistof 3 314.
Accu
De accu zit in de motorruimte.
Er zijn aansluitpunten voor starthulp
3 306.
De accu van de auto is onderhouds‐
vrij als het rijgedrag zodanig is dat
deze voldoende wordt opgeladen.
Door korte ritten en vaak starten kan
de accu ontladen raken. Vermijd het
gebruik van onnodige elektrische
verbruikers.
Batterijen horen niet in het huisvuil
thuis. Ze moeten via speciale inza‐
melpunten gerecycled worden.
Wanneer de auto meer dan vier
weken achtereen stilstaat, kan de
accu ontladen raken. Poolklem van
de minpool van de accu loskoppelen.
Accu van de auto alleen bij uitgescha‐
keld contact aansluiten en loskoppe‐
len.
Ontlaadbeveiliging van accu 3 148.

272Verzorging van de autoDe accu ontkoppelen
Als de boordaccu moet worden losge‐ koppeld (bijv. voor onderhoudswerk‐
zaamheden), moet de alarmsirene
als volgt worden gedeactiveerd:
Schakel het contact in en uit en
ontkoppel de boordaccu binnen
15 seconden.
Accu vervangen Let op
Elke afwijking van de in dit hoofdstuk gegeven instructies kan leiden tot
een tijdelijke uitschakeling of versto‐ ring van het stop-start-systeem.
Let er bij het vervangen van de accu
op dat er bij de pluspool geen lucht‐
roosters open zijn. Als er in dit gebied een ventilatieopening open is, moet
deze met een afdekkap worden afge‐
sloten en moet de ventilatie bij de
minpool worden geopend.
Zorg dat de accu altijd wordt vervan‐ gen door hetzelfde type accu.
Het wordt geadviseerd de accu door
een werkplaats te laten vervangen.
Stop/Start-systeem 3 188.Accu opladen9 Waarschuwing
Bij auto's met een stop-startsys‐
teem moet u ervoor zorgen dat het oplaadvermogen geen 14,6 volt
overschrijdt wanneer u een accu-
oplader gebruikt. Anders kan de
accu beschadigd raken.
Starthulp 3 306.
Waarschuwingsetiket
Betekenis van symbolen: ● Geen vonken of open vlammen en niet roken.
● Bescherm de ogen altijd. Explo‐ sieve gassen kunnen blindheid of
letsel veroorzaken.
● Houd de accu buiten het bereik van kinderen.
● De accu bevat zwavelzuur dat blindheid of ernstige brandwon‐
den kan veroorzaken.
● Zie de Gebruikershandleiding voor meer informatie.
● Er kan knalgas aanwezig zijn in de buurt van de accu.
Dieselbrandstofsysteem ontluchten
Na het leegrijden van de tank moet het dieselbrandstofsysteem worden
ontlucht. Het contact driemaal
15 seconden per keer aanzetten.
Motor vervolgens maximaal
40 seconden starten. Herhaal deze
procedure na minstens vijf seconden.
Slaat de motor niet aan, dan de hulp
van een werkplaats inroepen.

Verzorging van de auto273Wisserblad vervangen
Voorruit
Til de wisserarm op tot deze in de
geheven stand blijft. Til de borgclip op
om het wisserblad los te klikken en
verwijder deze.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Achterruit
Grand Sport
Til de ruitenwisserarm op tot hij
omhoog blijft staan, druk op de knop
om het wisserblad los te maken en
verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.
Sports Tourer, Country Tourer
Til de ruitenwisser op. Maak het
wisserblad los zoals getoond in de
illustratie en verwijder het.
Maak het ruitenwisserblad in een
lichte hoek vast aan de ruitenwisser‐ arm en druk het in tot het vastklikt.
Breng de ruitenwisserarm voorzichtig
naar omlaag.

274Verzorging van de autoGloeilamp vervangenOntsteking uitschakelen en desbe‐
treffende schakelaar uitschakelen of
portieren sluiten.
Nieuwe gloeilamp alleen aan fitting
vastpakken. Het glas van de gloei‐
lamp niet met blote handen aanraken.
Bij vervangen altijd hetzelfde type
gloeilamp gebruiken.
Vervang de gloeilampen van de
koplampen vanuit de motorruimte.
LampcontroleSchakel het contact in na het vervan‐
gen van een lamp en bedien en
controleer de lichten.
Halogeenkoplampen
Halogeenkoplampen met aparte gloeilampen voor dimlicht en groot‐
licht.
Buitenste lamp dimlicht ( 1).
Binnenste lamp grootlicht ( 2).
Dimlicht (1)
1. Draai de kap naar links en verwij‐ der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.

Verzorging van de auto275
3. Maak de gloeilamp los van delamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Grootlicht (2)
1. Draai de kap naar links en verwij‐der deze.
2. Klik de lamphouder los door de borging naar voren te drukken.
Lamphouder met gloeilamp uit het
reflectorhuis nemen.
3. Maak de gloeilamp los van de lamphouder en vervang de lamp.
4. Steek de lamphouder erin.
5. Breng de kap aan en draai deze rechtsom.
Richtingaanwijzer vooraan Laat defecte leds door een werk‐
plaats vervangen.

276Verzorging van de autoZijmarkeringslichten
Laat defecte leds door een werk‐
plaats vervangen.
Dagrijlicht
Laat defecte leds door een werk‐
plaats vervangen.
LED-koplampen Koplampen voor groot- en dimlicht,
zijmarkeringslicht, dagrijlicht en rich‐
tingaanwijzers zijn uitgevoerd met
LED's en kunnen niet worden vervan‐
gen.
Laat lichten bij eventuele storingen
door een werkplaats vervangen.Mistlampen voor
1. Grand Sport, Sports Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Steek de schroevendraaier in de
uitsparing aan de onderrand van
de afdekking. Neem de afdekking los door deze voorzichtig los te
wrikken.
Country Tourer
Draai de schroef los met een torx- schroevendraaier.
2. Grand Sport, Sports Tourer

Verzorging van de auto277Draai de schroef los met een torx-schroevendraaier en demonteer
het voorpaneel.
Country Tourer
Wikkel een doek rond de punt van
een platte schroevendraaier om
schade aan de lak te voorkomen.
Wrik het voorpaneel los door een schroevendraaier in de uitsparing
te steken.
3. Draai drie schroeven los met de torx-schroevendraaier en neem
de lampmodule naar voren toe
los.
4. Draai de lampfitting linksom en haal deze uit de lampmodule.
5. Maak de stekkerverbinding losdoor de borgnok in te drukken.
6. Vervang de lampmodule en klik deze weer vast aan de stekker.
Let erop dat de lamp en de fitting
een geheel vormen en samen
moeten worden vervangen.
7. Plaats de lampfitting in de licht‐ module door deze rechtsom te
draaien en zet deze vast.
8. Monteer de lamp door de drie schroeven vast te draaien.

278Verzorging van de auto9. Bevestig de console en haal deschroef aan.
10. Grand Sport, Sports Tourer
Bevestig en vergrendel de afdek‐
king.
Achterlichten
De achterlichten en remlichten zijn
uitgevoerd als LED's. Mochten deze
uitvallen, laat ze dan in een werk‐
plaats vervangen.
Richtingaanwijzers, mistachterlichten en achteruitrijlichten werken met
gloeilampen die u als volgt kunt
vervangen.Grand Sport
Lichtmodule in de carrosserie
1. Verwijder de afdekking aan de betreffende zijde.
2.Twee kunststof bevestigingsmoe‐
ren van binnen met de hand
losdraaien.
3. Trek de achterlichtmodule uit de uitsparing en verwijder hem. De
kabelgeleider moet op zijn plaats
blijven zitten.
