2019 OPEL INSIGNIA BREAK Gebruikershandleiding (in Dutch)

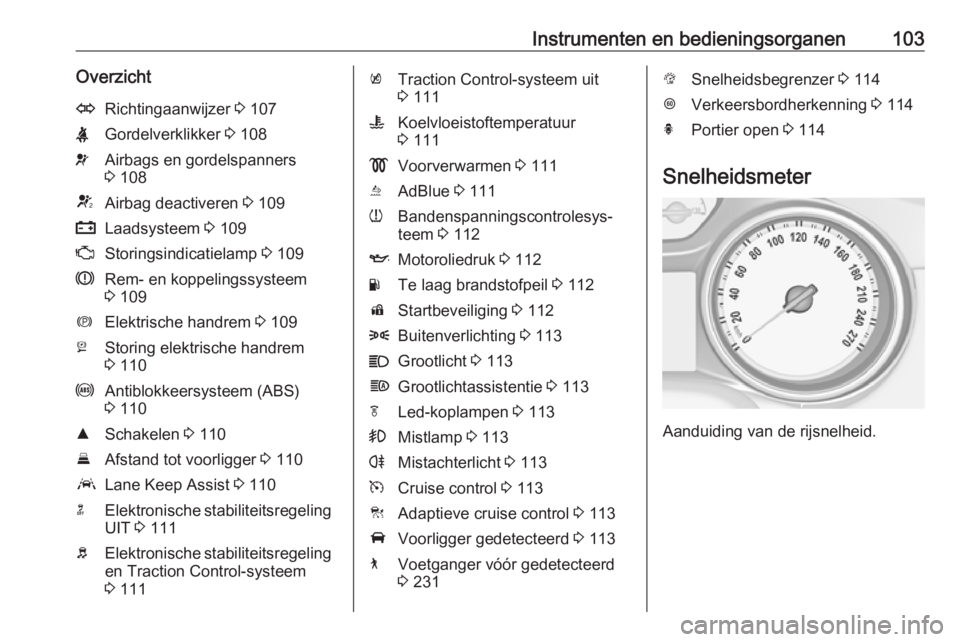

Instrumenten en bedieningsorganen103OverzichtORichtingaanwijzer 3 107XGordelverklikker 3 108vAirbags en gordelspanners
3 108VAirbag deactiveren 3 109pLaadsysteem 3 109ZStoringsindicatielamp 3 109RRem- en koppelingssysteem
3 109mElektrische handrem 3 109jStoring elektrische handrem
3 110uAntiblokkeersysteem (ABS)
3 110RSchakelen 3 110EAfstand tot voorligger 3 110aLane Keep Assist 3 110nElektronische stabiliteitsregeling
UIT 3 111bElektronische stabiliteitsregeling
en Traction Control-systeem
3 111kTraction Control-systeem uit
3 111WKoelvloeistoftemperatuur
3 111!Voorverwarmen 3 111uAdBlue 3 111wBandenspanningscontrolesys‐
teem 3 112IMotoroliedruk 3 112YTe laag brandstofpeil 3 112dStartbeveiliging 3 1128Buitenverlichting 3 113CGrootlicht 3 113fGrootlichtassistentie 3 113fLed-koplampen 3 113>Mistlamp 3 113rMistachterlicht 3 113mCruise control 3 113CAdaptieve cruise control 3 113AVoorligger gedetecteerd 3 1137Voetganger vóór gedetecteerd
3 231LSnelheidsbegrenzer 3 114LVerkeersbordherkenning 3 114hPortier open 3 114
Snelheidsmeter
Aanduiding van de rijsnelheid.

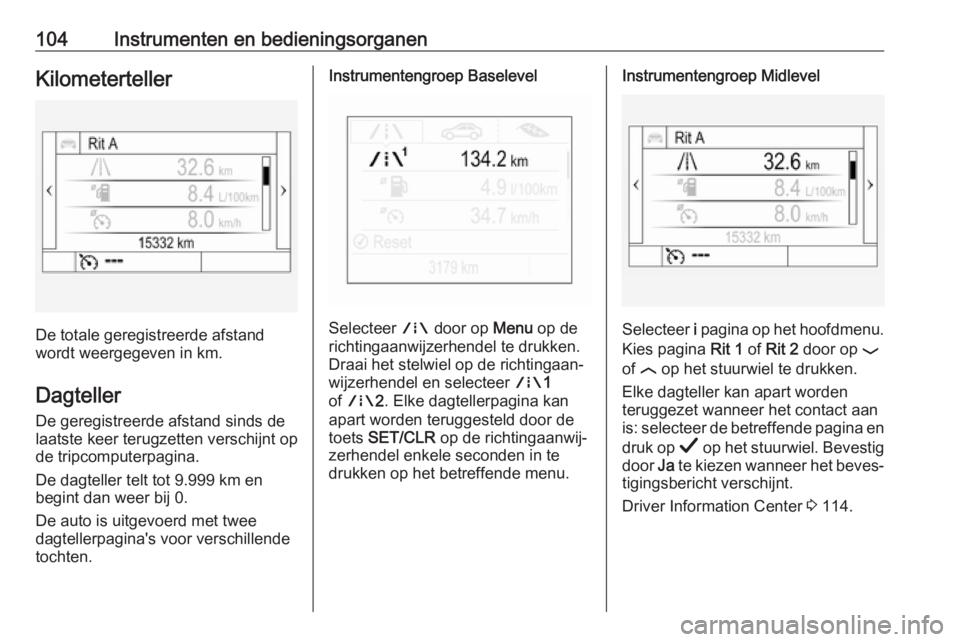

104Instrumenten en bedieningsorganenKilometerteller
De totale geregistreerde afstand
wordt weergegeven in km.
Dagteller
De geregistreerde afstand sinds de
laatste keer terugzetten verschijnt op
de tripcomputerpagina.
De dagteller telt tot 9.999 km en
begint dan weer bij 0.
De auto is uitgevoerd met twee
dagtellerpagina's voor verschillende
tochten.
Instrumentengroep Baselevel
Selecteer ; door op Menu op de
richtingaanwijzerhendel te drukken. Draai het stelwiel op de richtingaan‐
wijzerhendel en selecteer ;1
of ; 2. Elke dagtellerpagina kan
apart worden teruggesteld door de
toets SET/CLR op de richtingaanwij‐
zerhendel enkele seconden in te
drukken op het betreffende menu.
Instrumentengroep Midlevel
Selecteer i pagina op het hoofdmenu.
Kies pagina Rit 1 of Rit 2 door op P
of N op het stuurwiel te drukken.
Elke dagteller kan apart worden
teruggezet wanneer het contact aan
is: selecteer de betreffende pagina en
druk op Å op het stuurwiel. Bevestig
door Ja te kiezen wanneer het beves‐
tigingsbericht verschijnt.
Driver Information Center 3 114.

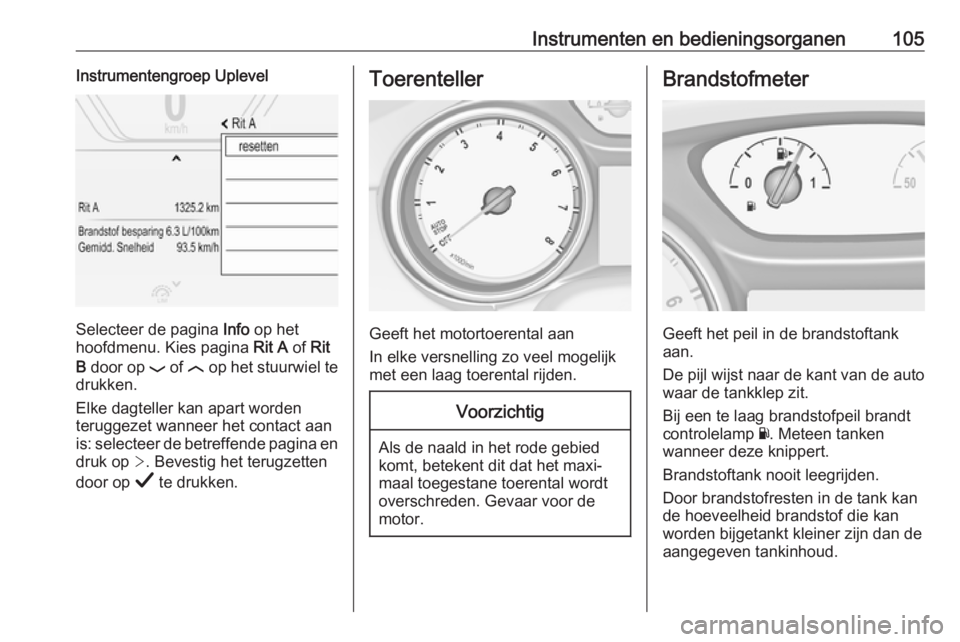

Instrumenten en bedieningsorganen105Instrumentengroep Uplevel
Selecteer de pagina Info op het
hoofdmenu. Kies pagina Rit A of Rit
B door op P of N op het stuurwiel te
drukken.
Elke dagteller kan apart worden
teruggezet wanneer het contact aan
is: selecteer de betreffende pagina en druk op >. Bevestig het terugzetten
door op Å te drukken.
Toerenteller
Geeft het motortoerental aan
In elke versnelling zo veel mogelijk met een laag toerental rijden.
Voorzichtig
Als de naald in het rode gebied
komt, betekent dit dat het maxi‐
maal toegestane toerental wordt
overschreden. Gevaar voor de
motor.
Brandstofmeter
Geeft het peil in de brandstoftank
aan.
De pijl wijst naar de kant van de auto
waar de tankklep zit.
Bij een te laag brandstofpeil brandt
controlelamp Y. Meteen tanken
wanneer deze knippert.
Brandstoftank nooit leegrijden.
Door brandstofresten in de tank kan
de hoeveelheid brandstof die kan
worden bijgetankt kleiner zijn dan de
aangegeven tankinhoud.

106Instrumenten en bedieningsorganenKoelvloeistoftemperatuur‐meter
Geeft de koelvloeistoftemperatuur
aan.
50°:motor nog niet op
bedrijfstemperatuur90°
(middelste
gedeelte):normale bedrijfstem‐
peratuur130°:koelvloeistoftempe‐
ratuur te hoogLet op
Als de motorkoelvloeistof oververhit
is, moet u de auto stoppen en de
motor stationair laten draaien.
Gevaar voor motor. Controleer het
koelvloeistofpeil.
Service-display
Het controlesysteem van de oliekwa‐
liteit informeert u wanneer de motor‐
olie en het oliefilter moeten worden
vervangen. Afhankelijk van de rijom‐
standigheden, kan het aangegeven vervangingsinterval van de motorolie
en het oliefilter aanzienlijk variëren.
Wanneer het systeem heeft berekend dat de gebruiksduur van de motorolie
is verstreken, verschijnt Vervang
motorolie binnenkort op het Driver
Information Centre. Laat de motorolie en het oliefilter binnen een week of
500 km door een werkplaats verver‐
sen/vervangen (afhankelijk van wat
het eerst bereikt wordt).
Dit kan een extra verversing van de
motorolie en vervanging van het
motoroliefilter zijn of onderdeel van
een reguliere servicebeurt.
De resterende levensduur van de olie
wordt weergegeven op het Driver
Information Center 3 114.

Instrumenten en bedieningsorganen107Selecteer Info, " of het menu ? door
op è op het stuurwiel te drukken.
Druk op å om de modus Resterende
levensduur van de olie te selecteren.
De resterende levensduur van de olie wordt aangeduid met een percen‐
tage.
Terugzetten
Druk op het Baselevel-display gedu‐
rende enkele seconden op SET/CLR
op de richtingaanwijzer om terug te
zetten. Het contact moet ingescha‐
keld zijn maar de motor moet niet
draaien.
Druk bij een Midlevel-display op Å
op het stuurwiel. Bevestig het terug‐
zetten door Ja te kiezen en weer op
Å te drukken. Het contact moet inge‐
schakeld zijn maar de motor moet niet
draaien.
Druk op het Uplevel-display op é op
het stuurwiel om de onderliggende map te openen. Selecteer Resetten
en bevestig door op Å te drukken.
Het contact moet ingeschakeld zijn
maar de motor moet niet draaien.Het systeem moet bij elke keer
verversen van de olie worden gereset om het goed te laten werken. De hulp
van een werkplaats inroepen.
Volgende onderhoudsbeurt Er verschijnt een bericht op het Driver Information Center, wanneer er
onderhoud aan de auto vereist is.
Laat de servicebeurt binnen een
week of na maximaal 500 km (afhan‐
kelijk van wat het eerst bereikt wordt) door een werkplaats laten uitvoeren.
Service-informatie 3 313.
Controlelampen
De beschreven controlelampen zijn
niet in alle auto's aanwezig. Deze
beschrijving geldt voor alle instru‐
mentuitvoeringen. Afhankelijk van de
uitrusting kan de positie van de
controlelampen verschillen. Bij het
inschakelen van de ontsteking lichten de meeste controlelampen korte tijd
op bij wijze van functietest.Betekenis kleuren controlelampen:Rood:gevaar, belangrijke herinne‐
ringGeel:waarschuwing, aanwijzing,
storingGroen:inschakelbevestigingBlauw:inschakelbevestigingwit:inschakelbevestiging
Kijk naar alle controlelampjes op de
verschillende instrumentengroepen
3 98.
Richtingaanwijzers
O brandt of knippert groen.
Brandt kort
De parkeerlichten worden ingescha‐
keld.
Knippert Een richtingaanwijzer of de alarm‐knipperlichten worden geactiveerd.
Snel knipperen: richtingaanwijzer of
bijbehorende zekering defect, rich‐
tingaanwijzer aanhanger defect.
Gloeilamp vervangen 3 274, zeke‐
ringen 3 284.

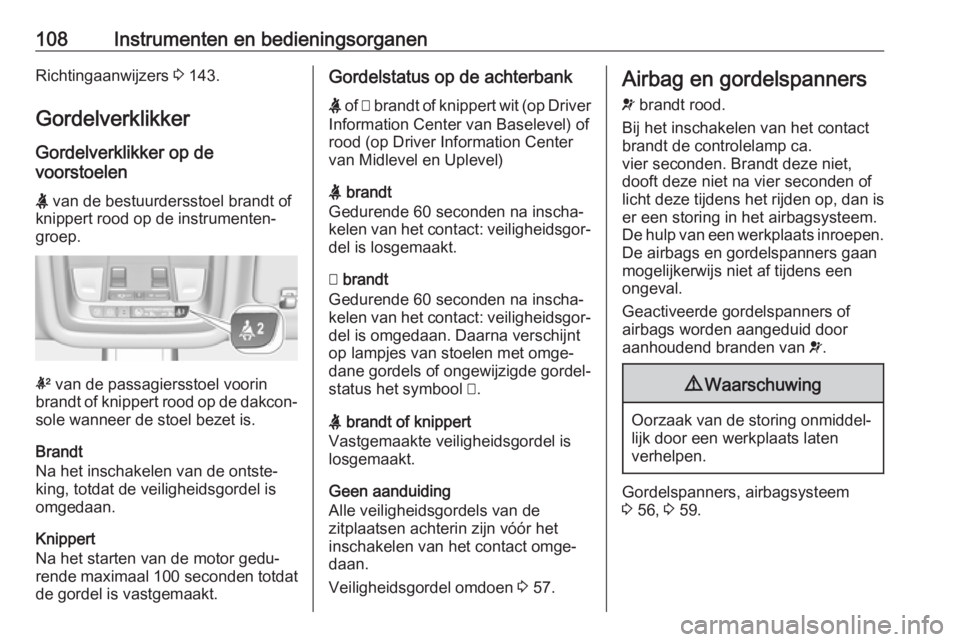

108Instrumenten en bedieningsorganenRichtingaanwijzers 3 143.
Gordelverklikker Gordelverklikker op de
voorstoelen
X van de bestuurdersstoel brandt of
knippert rood op de instrumenten‐
groep.
k van de passagiersstoel voorin
brandt of knippert rood op de dakcon‐ sole wanneer de stoel bezet is.
Brandt
Na het inschakelen van de ontste‐
king, totdat de veiligheidsgordel is
omgedaan.
Knippert
Na het starten van de motor gedu‐ rende maximaal 100 seconden totdat
de gordel is vastgemaakt.
Gordelstatus op de achterbank
X of > brandt of knippert wit (op Driver
Information Center van Baselevel) of
rood (op Driver Information Center
van Midlevel en Uplevel)
X brandt
Gedurende 60 seconden na inscha‐ kelen van het contact: veiligheidsgor‐
del is losgemaakt.
> brandt
Gedurende 60 seconden na inscha‐
kelen van het contact: veiligheidsgor‐
del is omgedaan. Daarna verschijnt op lampjes van stoelen met omge‐
dane gordels of ongewijzigde gordel‐
status het symbool >.
X brandt of knippert
Vastgemaakte veiligheidsgordel is
losgemaakt.
Geen aanduiding
Alle veiligheidsgordels van de
zitplaatsen achterin zijn vóór het
inschakelen van het contact omge‐
daan.
Veiligheidsgordel omdoen 3 57.Airbag en gordelspanners
v brandt rood.
Bij het inschakelen van het contact
brandt de controlelamp ca.
vier seconden. Brandt deze niet, dooft deze niet na vier seconden of
licht deze tijdens het rijden op, dan is
er een storing in het airbagsysteem.
De hulp van een werkplaats inroepen. De airbags en gordelspanners gaan
mogelijkerwijs niet af tijdens een ongeval.
Geactiveerde gordelspanners of
airbags worden aangeduid door
aanhoudend branden van v.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen.
Gordelspanners, airbagsysteem
3 56, 3 59.

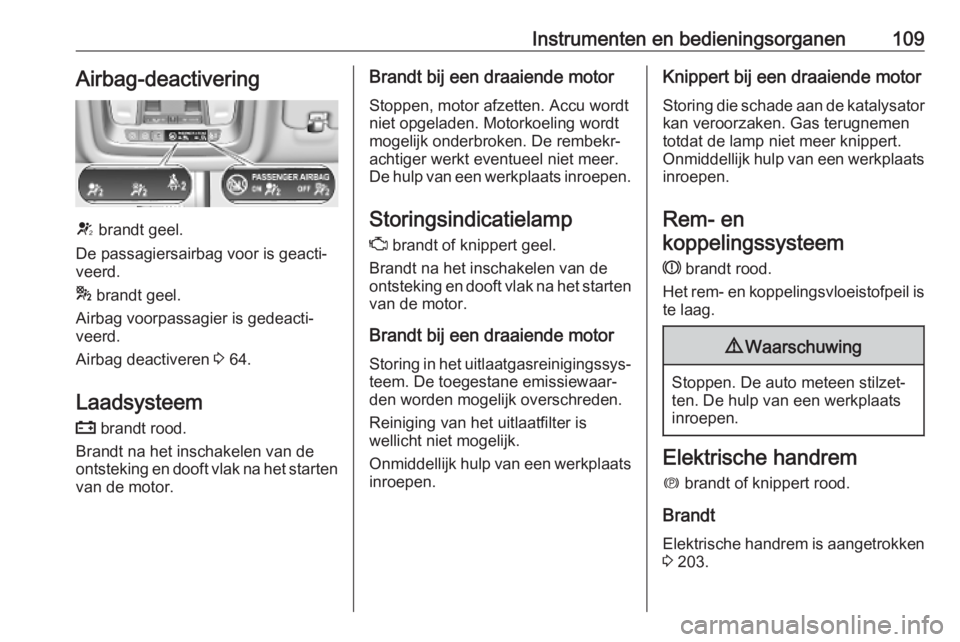

Instrumenten en bedieningsorganen109Airbag-deactivering
V brandt geel.
De passagiersairbag voor is geacti‐
veerd.
* brandt geel.
Airbag voorpassagier is gedeacti‐
veerd.
Airbag deactiveren 3 64.
Laadsysteem p brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor
Stoppen, motor afzetten. Accu wordt
niet opgeladen. Motorkoeling wordt
mogelijk onderbroken. De rembekr‐
achtiger werkt eventueel niet meer.
De hulp van een werkplaats inroepen.
Storingsindicatielamp Z brandt of knippert geel.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.
Brandt bij een draaiende motor Storing in het uitlaatgasreinigingssys‐
teem. De toegestane emissiewaar‐
den worden mogelijk overschreden.
Reiniging van het uitlaatfilter is
wellicht niet mogelijk.
Onmiddellijk hulp van een werkplaats inroepen.Knippert bij een draaiende motor
Storing die schade aan de katalysator kan veroorzaken. Gas terugnemen
totdat de lamp niet meer knippert.
Onmiddellijk hulp van een werkplaats inroepen.
Rem- en
koppelingssysteem
R brandt rood.
Het rem- en koppelingsvloeistofpeil is
te laag.9 Waarschuwing
Stoppen. De auto meteen stilzet‐
ten. De hulp van een werkplaats
inroepen.
Elektrische handrem
m brandt of knippert rood.
Brandt Elektrische handrem is aangetrokken
3 203.

110Instrumenten en bedieningsorganenKnippert
Elektrische handrem is niet helemaal
aangetrokken of losgezet. Trap het
rempedaal in en probeer het systeem
te resetten door de elektrische hand‐ rem eerst los te zetten en daarna aan te trekken. Blijft m knipperen, rijd dan
niet door en roep de hulp van een
werkplaats in.
Elektrische handrem defect j brandt of knippert geel.
Brandt
Elektrische handrem werkt niet opti‐
maal 3 203.
Knippert Elektrische handrem staat in de servi‐
cemodus. Stop de auto, trek de elek‐
trische handrem aan en zet deze los
om de rem te resetten.9 Waarschuwing
Oorzaak van de storing onmiddel‐
lijk door een werkplaats laten
verhelpen. Parkeer niet op hellin‐
gen totdat de oorzaak van de
storing is verholpen.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als de controlelamp na enkele secon‐
den niet dooft of als deze tijdens de rit
gaat branden, dan zit er een storing in het ABS-systeem. Het remsysteem
blijft normaal werken, maar zonder
ABS-regeling.
Antiblokkeersysteem 3 202.
Schakelen
R of S met het getal van een hogere
of lagere versnelling verschijnt
wanneer wordt aanbevolen om
vanwege de brandstofbesparing op of terug te schakelen.
Afstand tot voorligger
E geeft met ingevulde afstandsbal‐
ken de gevoeligheid van de waar‐
schuwingstiming wat betreft de
afstand tot de voorligger voor de fron‐ taanrijdingswaarschuwing aan.
Frontaanrijdingswaarschuwing
3 223.
Lane keep assist a brandt groen of geel, of knippert
geel.
Brandt groen
Het systeem wordt ingeschakeld en is gebruiksklaar.
