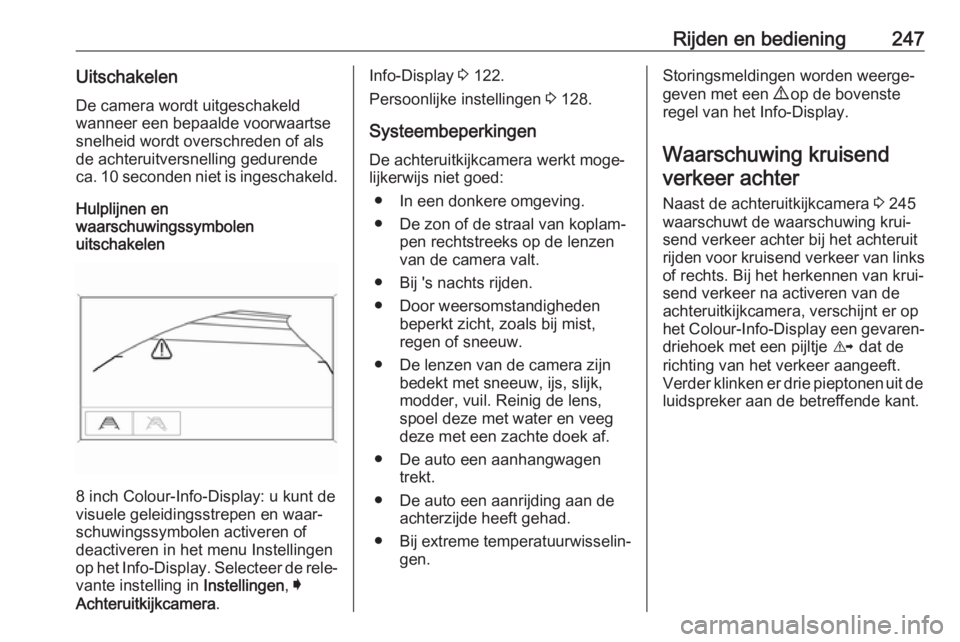

Rijden en bediening247Uitschakelen
De camera wordt uitgeschakeld
wanneer een bepaalde voorwaartse
snelheid wordt overschreden of als
de achteruitversnelling gedurende
ca. 10 seconden niet is ingeschakeld.
Hulplijnen en
waarschuwingssymbolen
uitschakelen
8 inch Colour-Info-Display: u kunt de
visuele geleidingsstrepen en waar‐
schuwingssymbolen activeren of
deactiveren in het menu Instellingenop het Info-Display . Selecteer de rele‐
vante instelling in Instellingen, I
Achteruitkijkcamera .
Info-Display 3 122.
Persoonlijke instellingen 3 128.
Systeembeperkingen
De achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lenzen
van de camera valt.
● Bij 's nachts rijden.
● Door weersomstandigheden beperkt zicht, zoals bij mist,
regen of sneeuw.
● De lenzen van de camera zijn bedekt met sneeuw, ijs, slijk,
modder, vuil. Reinig de lens,
spoel deze met water en veeg
deze met een zachte doek af.
● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.Storingsmeldingen worden weerge‐
geven met een 9 op de bovenste
regel van het Info-Display.
Waarschuwing kruisend verkeer achter
Naast de achteruitkijkcamera 3 245
waarschuwt de waarschuwing krui‐
send verkeer achter bij het achteruit
rijden voor kruisend verkeer van links of rechts. Bij het herkennen van krui‐
send verkeer na activeren van de
achteruitkijkcamera, verschijnt er op
het Colour-Info-Display een gevaren‐
driehoek met een pijltje K dat de
richting van het verkeer aangeeft.
Verder klinken er drie pieptonen uit de luidspreker aan de betreffende kant.

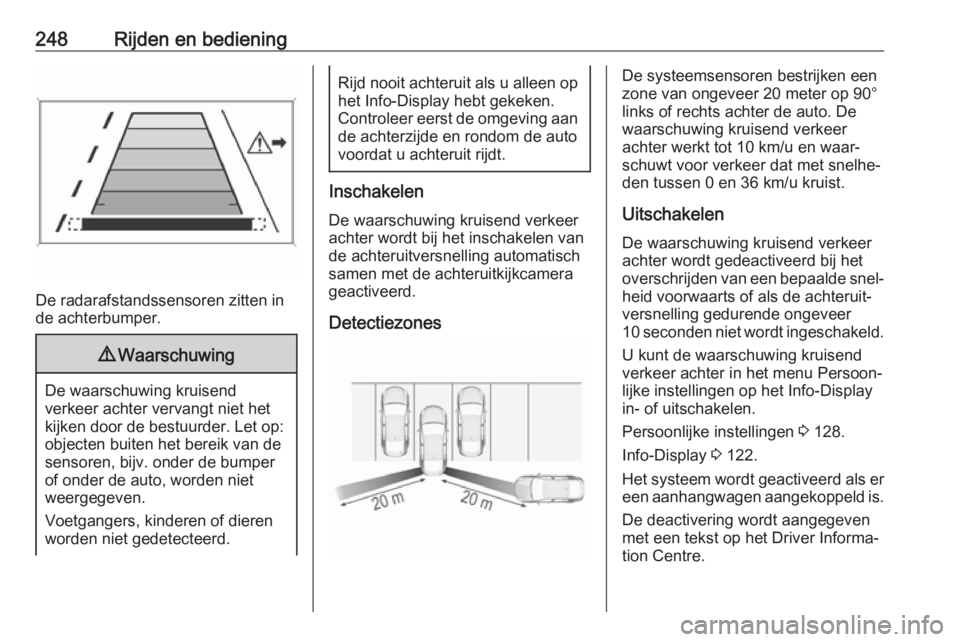

248Rijden en bediening
De radarafstandssensoren zitten in
de achterbumper.
9 Waarschuwing
De waarschuwing kruisend
verkeer achter vervangt niet het
kijken door de bestuurder. Let op:
objecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Inschakelen
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch samen met de achteruitkijkcamera
geactiveerd.
Detectiezones
De systeemsensoren bestrijken een
zone van ongeveer 20 meter op 90°
links of rechts achter de auto. De
waarschuwing kruisend verkeer
achter werkt tot 10 km/u en waar‐
schuwt voor verkeer dat met snelhe‐
den tussen 0 en 36 km/u kruist.
Uitschakelen
De waarschuwing kruisend verkeer
achter wordt gedeactiveerd bij het
overschrijden van een bepaalde snel‐
heid voorwaarts of als de achteruit‐
versnelling gedurende ongeveer
10 seconden niet wordt ingeschakeld.
U kunt de waarschuwing kruisend
verkeer achter in het menu Persoon‐ lijke instellingen op het Info-Display
in- of uitschakelen.
Persoonlijke instellingen 3 128.
Info-Display 3 122.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.

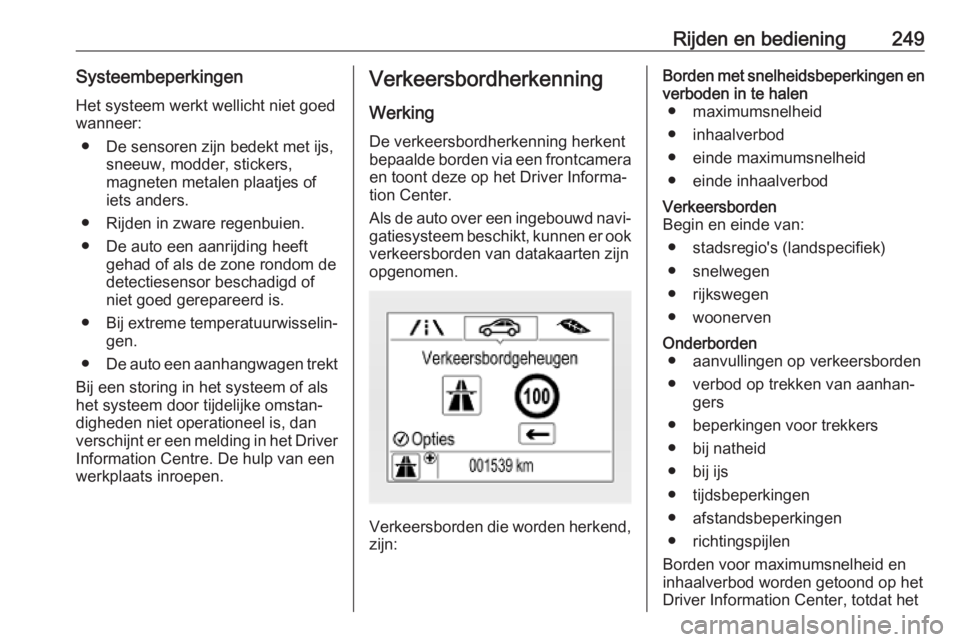

Rijden en bediening249SysteembeperkingenHet systeem werkt wellicht niet goed
wanneer:
● De sensoren zijn bedekt met ijs, sneeuw, modder, stickers,
magneten metalen plaatjes of
iets anders.
● Rijden in zware regenbuien.
● De auto een aanrijding heeft gehad of als de zone rondom dedetectiesensor beschadigd of
niet goed gerepareerd is.
● Bij extreme temperatuurwisselin‐
gen.
● De auto een aanhangwagen trekt
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver Information Centre. De hulp van een
werkplaats inroepen.Verkeersbordherkenning
Werking De verkeersbordherkenning herkentbepaalde borden via een frontcamera en toont deze op het Driver Informa‐
tion Center.
Als de auto over een ingebouwd navi‐
gatiesysteem beschikt, kunnen er ook verkeersborden van datakaarten zijn
opgenomen.
Verkeersborden die worden herkend, zijn:
Borden met snelheidsbeperkingen enverboden in te halen ● maximumsnelheid
● inhaalverbod
● einde maximumsnelheid
● einde inhaalverbodVerkeersborden
Begin en einde van:
● stadsregio's (landspecifiek)
● snelwegen
● rijkswegen
● woonervenOnderborden ● aanvullingen op verkeersborden
● verbod op trekken van aanhan‐ gers
● beperkingen voor trekkers
● bij natheid
● bij ijs
● tijdsbeperkingen
● afstandsbeperkingen
● richtingspijlen
Borden voor maximumsnelheid en
inhaalverbod worden getoond op het
Driver Information Center, totdat het

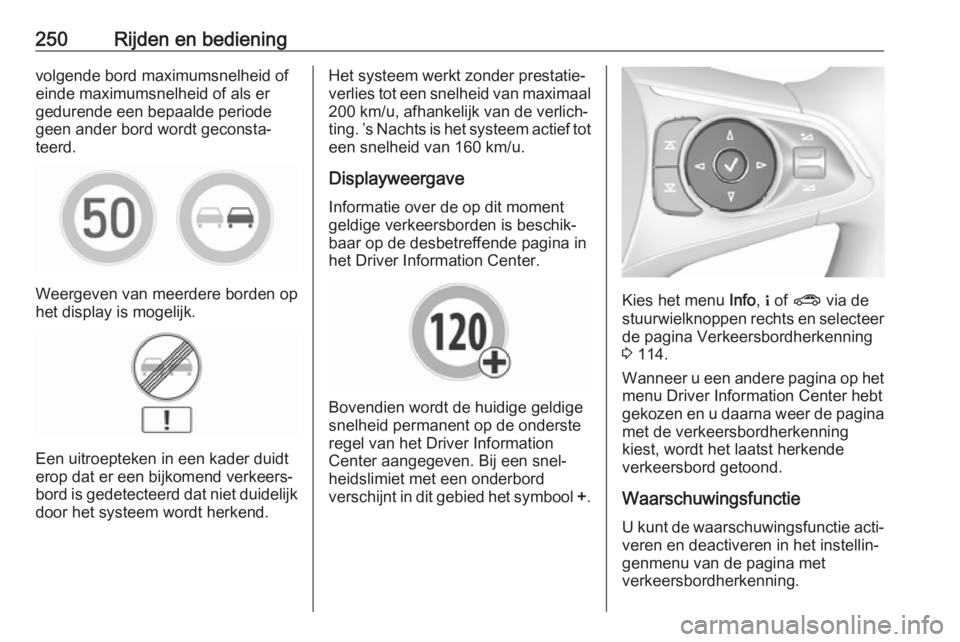

250Rijden en bedieningvolgende bord maximumsnelheid of
einde maximumsnelheid of als er
gedurende een bepaalde periode
geen ander bord wordt geconsta‐
teerd.
Weergeven van meerdere borden op
het display is mogelijk.
Een uitroepteken in een kader duidt
erop dat er een bijkomend verkeers‐
bord is gedetecteerd dat niet duidelijk
door het systeem wordt herkend.
Het systeem werkt zonder prestatie‐
verlies tot een snelheid van maximaal 200 km/u, afhankelijk van de verlich‐
ting. ’s Nachts is het systeem actief tot een snelheid van 160 km/u.
Displayweergave
Informatie over de op dit moment
geldige verkeersborden is beschik‐ baar op de desbetreffende pagina in
het Driver Information Center.
Bovendien wordt de huidige geldige
snelheid permanent op de onderste
regel van het Driver Information
Center aangegeven. Bij een snel‐
heidslimiet met een onderbord
verschijnt in dit gebied het symbool +.
Kies het menu Info, " of ? via de
stuurwielknoppen rechts en selecteer
de pagina Verkeersbordherkenning
3 114.
Wanneer u een andere pagina op het
menu Driver Information Center hebt
gekozen en u daarna weer de pagina met de verkeersbordherkenning
kiest, wordt het laatst herkende
verkeersbord getoond.
Waarschuwingsfunctie
U kunt de waarschuwingsfunctie acti‐ veren en deactiveren in het instellin‐
genmenu van de pagina met
verkeersbordherkenning.

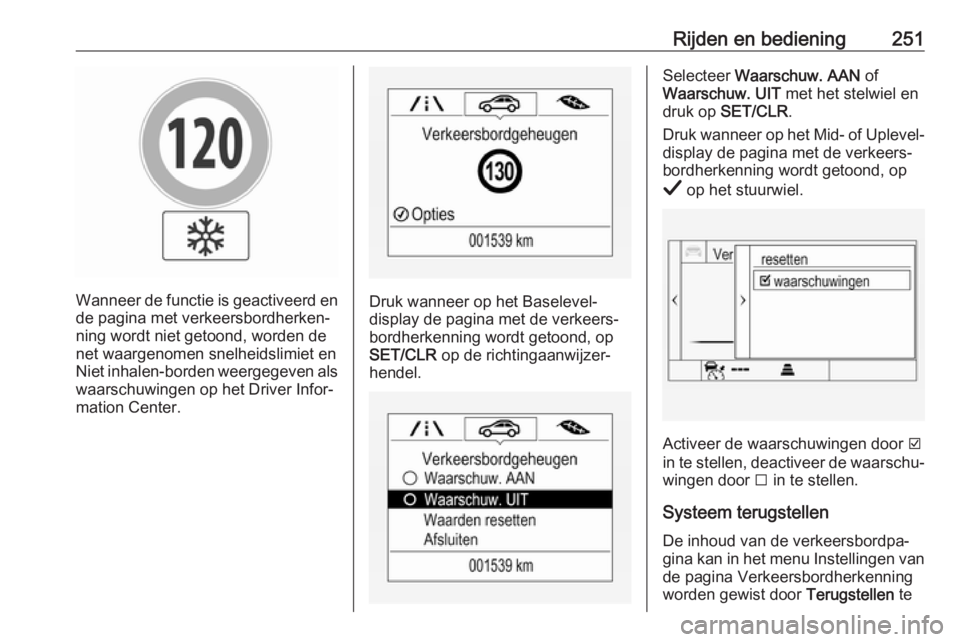

Rijden en bediening251
Wanneer de functie is geactiveerd ende pagina met verkeersbordherken‐
ning wordt niet getoond, worden de
net waargenomen snelheidslimiet en
Niet inhalen-borden weergegeven als
waarschuwingen op het Driver Infor‐
mation Center.Druk wanneer op het Baselevel-
display de pagina met de verkeers‐
bordherkenning wordt getoond, op
SET/CLR op de richtingaanwijzer‐
hendel.
Selecteer Waarschuw. AAN of
Waarschuw. UIT met het stelwiel en
druk op SET/CLR .
Druk wanneer op het Mid- of Uplevel-
display de pagina met de verkeers‐
bordherkenning wordt getoond, op
Å op het stuurwiel.
Activeer de waarschuwingen door
J
in te stellen, deactiveer de waarschu‐ wingen door I in te stellen.
Systeem terugstellen
De inhoud van de verkeersbordpa‐
gina kan in het menu Instellingen van de pagina Verkeersbordherkenning
worden gewist door Terugstellen te

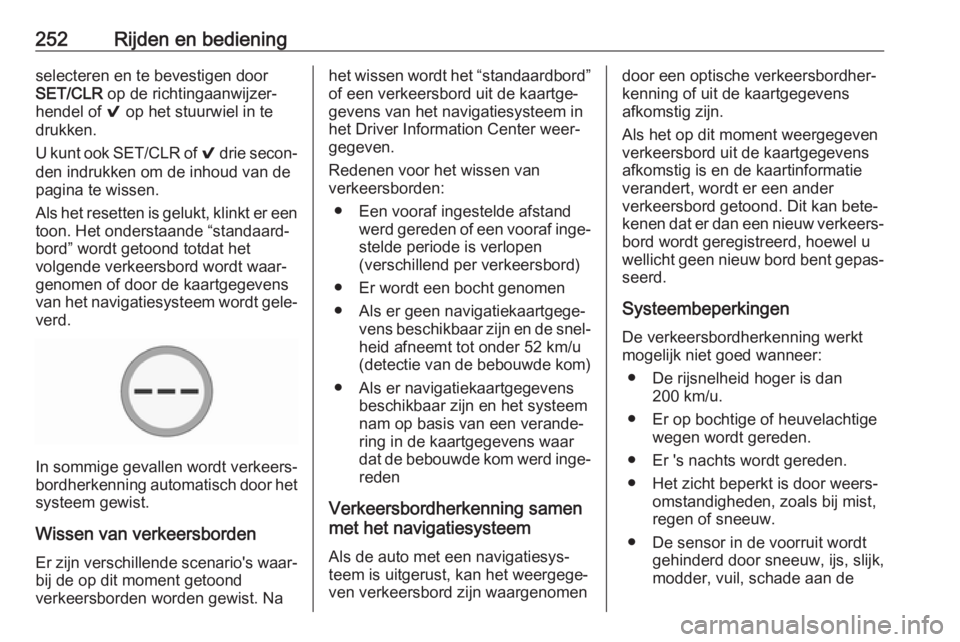

252Rijden en bedieningselecteren en te bevestigen doorSET/CLR op de richtingaanwijzer‐
hendel of 9 op het stuurwiel in te
drukken.
U kunt ook SET/CLR of 9 drie secon‐
den indrukken om de inhoud van de
pagina te wissen.
Als het resetten is gelukt, klinkt er een toon. Het onderstaande “standaard‐
bord” wordt getoond totdat het
volgende verkeersbord wordt waar‐ genomen of door de kaartgegevens
van het navigatiesysteem wordt gele‐ verd.
In sommige gevallen wordt verkeers‐
bordherkenning automatisch door het
systeem gewist.
Wissen van verkeersborden
Er zijn verschillende scenario's waar‐
bij de op dit moment getoond
verkeersborden worden gewist. Na
het wissen wordt het “standaardbord” of een verkeersbord uit de kaartge‐
gevens van het navigatiesysteem in
het Driver Information Center weer‐
gegeven.
Redenen voor het wissen van
verkeersborden:
● Een vooraf ingestelde afstand werd gereden of een vooraf inge‐stelde periode is verlopen
(verschillend per verkeersbord)
● Er wordt een bocht genomen
● Als er geen navigatiekaartgege‐ vens beschikbaar zijn en de snel‐heid afneemt tot onder 52 km/u
(detectie van de bebouwde kom)
● Als er navigatiekaartgegevens beschikbaar zijn en het systeem
nam op basis van een verande‐
ring in de kaartgegevens waar
dat de bebouwde kom werd inge‐ reden
Verkeersbordherkenning samen met het navigatiesysteem
Als de auto met een navigatiesys‐
teem is uitgerust, kan het weergege‐
ven verkeersbord zijn waargenomendoor een optische verkeersbordher‐
kenning of uit de kaartgegevens
afkomstig zijn.
Als het op dit moment weergegeven
verkeersbord uit de kaartgegevens
afkomstig is en de kaartinformatie
verandert, wordt er een ander
verkeersbord getoond. Dit kan bete‐
kenen dat er dan een nieuw verkeers‐
bord wordt geregistreerd, hoewel u
wellicht geen nieuw bord bent gepas‐ seerd.
Systeembeperkingen De verkeersbordherkenning werkt
mogelijk niet goed wanneer:
● De rijsnelheid hoger is dan 200 km/u.
● Er op bochtige of heuvelachtige wegen wordt gereden.
● Er 's nachts wordt gereden.
● Het zicht beperkt is door weers‐ omstandigheden, zoals bij mist,
regen of sneeuw.
● De sensor in de voorruit wordt gehinderd door sneeuw, ijs, slijk,
modder, vuil, schade aan de

Rijden en bediening253voorruit of slechter werkt door
vreemde voorwerpen, bijv. stic‐
kers.
● De zon rechtstreeks in de lens van de camera valt.
● Verkeersborden geheel of gedeeltelijk bedekt zijn of lastig
waarneembaar zijn.
● De verkeersborden incorrect gemonteerd of beschadigd zijn.
● Verkeersborden niet voldoen aan
het Verdrag van Wenen inzake
verkeersborden en verkeerste‐
kens.
● De navigatiekaart inactueel is.Voorzichtig
Het systeem is bedoeld om de bestuurder binnen een vast snel‐
heidsbereik te helpen bij de waar‐
neming van bepaalde verkeers‐
borden. Negeer geen verkeers‐
borden die het systeem niet weer‐
geeft.
Het systeem herkent geen andere
verkeersborden dan de conventi‐
onele versies die een maximum‐
snelheid aangeven of beëindigen.
Laat u door dit speciale systeem
niet verleiden tot een roekeloze
rijstijl.
Pas uw snelheid altijd aan de staat van het wegdek aan.
De hulpsystemen ontnemen de
bestuurder niet zijn verantwoorde‐
lijkheid voor het besturen van de
auto.
Lane keep assist
Lane Keep Assist helpt bij het voor‐
komen van botsingen wanneer de
rijstrook per ongeluk werd verlaten.
De frontcamera observeert de
wegmarkeringen waar de auto tussen rijdt. Wanneer de auto de markerin‐
gen nadert, wordt het stuurwiel licht verdraaid om de auto binnen de
rijstrook te houden. Draai het stuur‐
wiel in dezelfde richting mee als het
systeem onvoldoende stuurt. Draai
het stuurwiel rustig in de tegenover‐
gestelde richting als u van rijstrook
wilt wisselen.
Als een wegmarkering wordt over‐
schreden, geeft Lane Keep Assist
een zicht- en hoorbare waarschu‐
wing.
Daarbij wordt de status van de lane
keep assist aangegeven op de
pagina Rijhulp op het Driver Informa‐
tion Center 3 114.
In de volgende gevallen wordt aange‐
nomen dat u de rijstrook per ongeluk
verlaat
● u gebruikt de richtingaanwijzer niet
● u gebruikt de richtingaanwijzer van de tegenovergestelde kant
dan dat u de rijstrook verlaat
● u remt niet
● u accelereert niet
● u stuurt niet actief.
Let op
Het systeem wordt uitgeschakeld als er onduidelijke markeringen zijn,bijvoorbeeld bij wegwerkzaamhe‐
den.

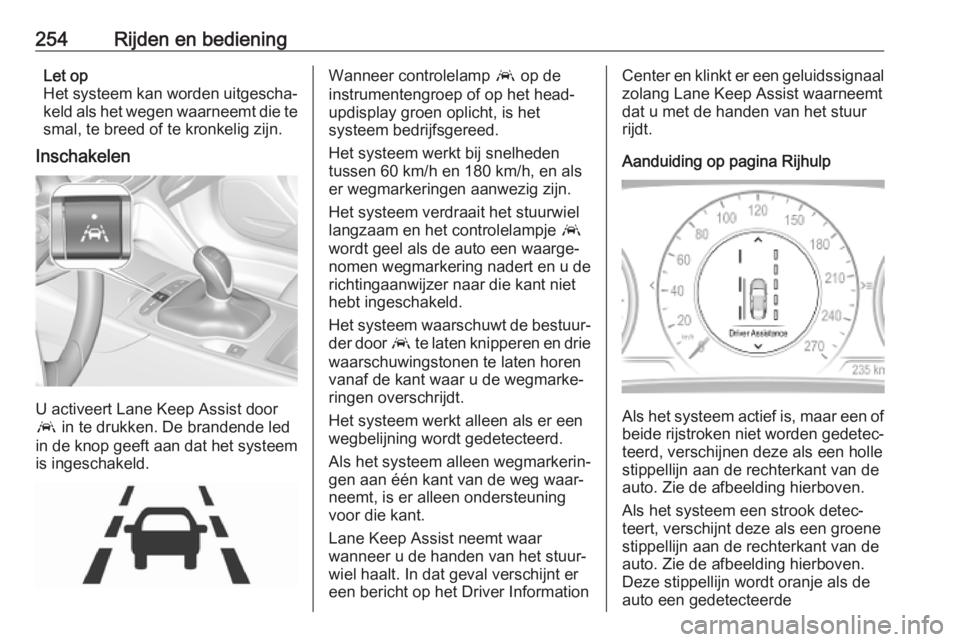

254Rijden en bedieningLet op
Het systeem kan worden uitgescha‐ keld als het wegen waarneemt die te
smal, te breed of te kronkelig zijn.
Inschakelen
U activeert Lane Keep Assist door
a in te drukken. De brandende led
in de knop geeft aan dat het systeem is ingeschakeld.
Wanneer controlelamp a op de
instrumentengroep of op het head- updisplay groen oplicht, is het
systeem bedrijfsgereed.
Het systeem werkt bij snelheden tussen 60 km/h en 180 km/h, en als
er wegmarkeringen aanwezig zijn.
Het systeem verdraait het stuurwiel
langzaam en het controlelampje a
wordt geel als de auto een waarge‐
nomen wegmarkering nadert en u de
richtingaanwijzer naar die kant niet
hebt ingeschakeld.
Het systeem waarschuwt de bestuur‐
der door a te laten knipperen en drie
waarschuwingstonen te laten horen
vanaf de kant waar u de wegmarke‐
ringen overschrijdt.
Het systeem werkt alleen als er een
wegbelijning wordt gedetecteerd.
Als het systeem alleen wegmarkerin‐
gen aan één kant van de weg waar‐
neemt, is er alleen ondersteuning
voor die kant.
Lane Keep Assist neemt waar
wanneer u de handen van het stuur‐
wiel haalt. In dat geval verschijnt er
een bericht op het Driver InformationCenter en klinkt er een geluidssignaal zolang Lane Keep Assist waarneemtdat u met de handen van het stuur
rijdt.
Aanduiding op pagina Rijhulp
Als het systeem actief is, maar een of
beide rijstroken niet worden gedetec‐ teerd, verschijnen deze als een hollestippellijn aan de rechterkant van deauto. Zie de afbeelding hierboven.
Als het systeem een strook detec‐
teert, verschijnt deze als een groene
stippellijn aan de rechterkant van de
auto. Zie de afbeelding hierboven.
Deze stippellijn wordt oranje als de auto een gedetecteerde
