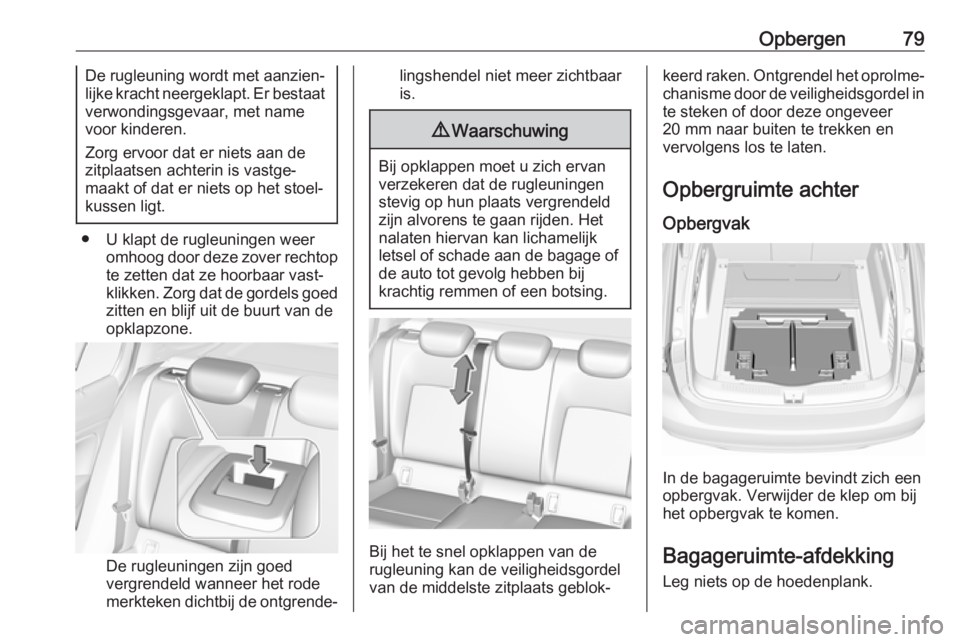

Opbergen79De rugleuning wordt met aanzien‐
lijke kracht neergeklapt. Er bestaat
verwondingsgevaar, met name
voor kinderen.
Zorg ervoor dat er niets aan de
zitplaatsen achterin is vastge‐
maakt of dat er niets op het stoel‐
kussen ligt.
● U klapt de rugleuningen weer omhoog door deze zover rechtopte zetten dat ze hoorbaar vast‐
klikken. Zorg dat de gordels goed
zitten en blijf uit de buurt van de
opklapzone.
De rugleuningen zijn goed
vergrendeld wanneer het rode
merkteken dichtbij de ontgrende‐
lingshendel niet meer zichtbaar
is.9 Waarschuwing
Bij opklappen moet u zich ervan
verzekeren dat de rugleuningen
stevig op hun plaats vergrendeld
zijn alvorens te gaan rijden. Het
nalaten hiervan kan lichamelijk
letsel of schade aan de bagage of de auto tot gevolg hebben bij
krachtig remmen of een botsing.
Bij het te snel opklappen van de
rugleuning kan de veiligheidsgordel
van de middelste zitplaats geblok‐
keerd raken. Ontgrendel het oprolme‐ chanisme door de veiligheidsgordel in
te steken of door deze ongeveer
20 mm naar buiten te trekken en
vervolgens los te laten.
Opbergruimte achter
Opbergvak
In de bagageruimte bevindt zich een
opbergvak. Verwijder de klep om bij
het opbergvak te komen.
Bagageruimte-afdekking Leg niets op de hoedenplank.

80OpbergenGrand SportDe afdekking verwijderen
Maak de ophangkoorden los van de
achterklep.
Til de afdekking achteraan en voor‐
aan omhoog.
Verwijder het deksel.
De afdekking plaatsen
Steek de hoedenplank in de zijgelei‐
ders en klap deze omlaag. Bevestig
de spanbanden aan de achterklep.
Sports Tourer, Country Tourer
Rolscherm sluiten
Trek het rolscherm aan de handgreep
naar achteren en omhoog tot het
vastklikt in de houders aan de zijkant.
Rolscherm openen
Trek de rolschermhendel naar
achteren en omlaag. Deze rolt auto‐
matisch op.

Opbergen81Rolscherm openen in laadstand
Druk op de rolschermhendel.
De achterkant van het rolscherm
wordt automatisch naar boven geleid.
Rolscherm verwijderen
Open het rolscherm.
Trek de ontgrendelingshendel aan de rechterkant omhoog en houd deze
vast. Til het rolscherm eerst aan de
rechterzijde op en verwijder het uit de
houders.
Rolscherm plaatsen
Steek de linkerkant van het rolscherm in de uitsparing en trek de ontgrende‐
lingshefboom omhoog.
Steek de rechterkant van het
rolscherm in de uitsparing en klik
deze vast.
Vloerafdekking
bagageruimte
Grand Sport
De vloerplaat van de bagageruimte
kan worden verwijderd. Til de plaat aan de lus omhoog en verwijder deze.
Sports Tourer, Country Tourer De vloerplaat van de bagageruimte
kan worden verwijderd. Til de plaat
aan de lus omhoog en verwijder deze.

82Opbergen

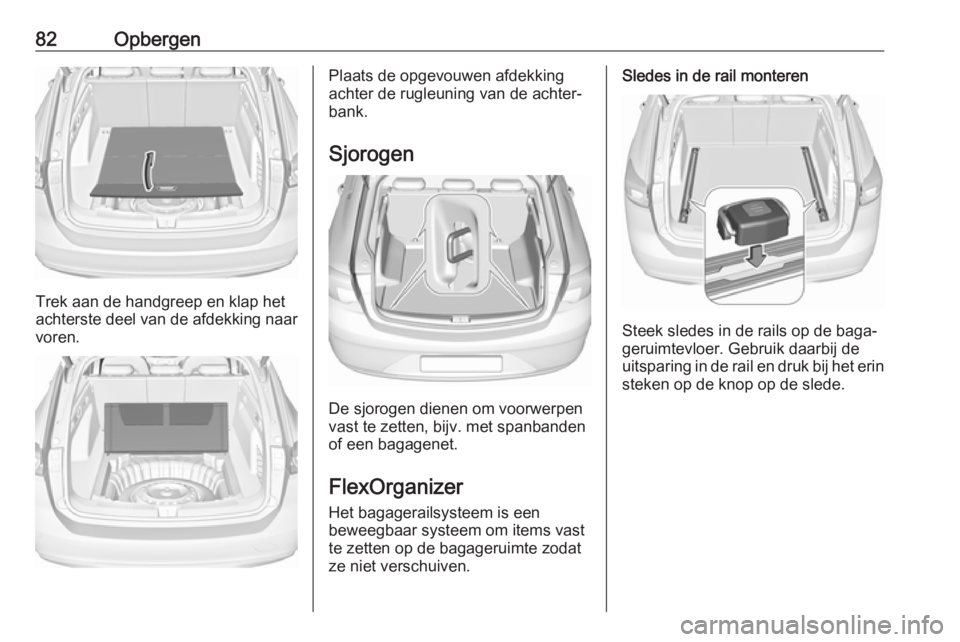

Trek aan de handgreep en klap het
achterste deel van de afdekking naar voren.
Plaats de opgevouwen afdekking
achter de rugleuning van de achter‐
bank.
Sjorogen
De sjorogen dienen om voorwerpen
vast te zetten, bijv. met spanbanden
of een bagagenet.
FlexOrganizer Het bagagerailsysteem is een
beweegbaar systeem om items vast
te zetten op de bagageruimte zodat
ze niet verschuiven.
Sledes in de rail monteren
Steek sledes in de rails op de baga‐
geruimtevloer. Gebruik daarbij de
uitsparing in de rail en druk bij het erin steken op de knop op de slede.

Opbergen83Gebruik de sjorogen
Druk op de knop op een slede en
schuif deze in de gewenste stand.
Klap de sjorogen uit om ze te kunnen gebruiken.
Demonteren
Trek de sjorogen in. Druk op de knop van een slede en verwijder deze door
de uitsparing van de rail.
Veiligheidsnet
Het veiligheidsnet kan achter de
zitplaatsen achterin worden aange‐
bracht. Als de rugleuningen van de
zitplaatsen achterin zijn opgeklapt,
kan het veiligheidsnet achter de voor‐
stoelen worden aangebracht.
Het is niet toegestaan om personen achter het veiligheidsnet te vervoe‐
ren.
Achter de achterbank
Monteren
● Steek de cassette in houders aan
de linker- en rechterkant. Let op
de L (linkerkant) en R (rechter‐
kant) op de cassette als hulpmid‐
del bij de montage.
Draai de cassette iets naar voren
totdat de pijlen naar elkaar
wijzen, om de cassette te
vergrendelen.
● Trek de stang van het veilig‐ heidsnet uit de cassette. Hang de
stang van het veiligheidsnet in de montageopening aan één kant
van het dakframe en klik deze
vast. Druk de stang in elkaar,
hang deze in de andere kant en
klik deze daar ook vast.
Verwijder de bagageruimte-afdek‐
king 3 79
Demonteren ● Verwijder één kant van de stang veiligheidsnet uit de montageo‐
pening door deze in elkaar te

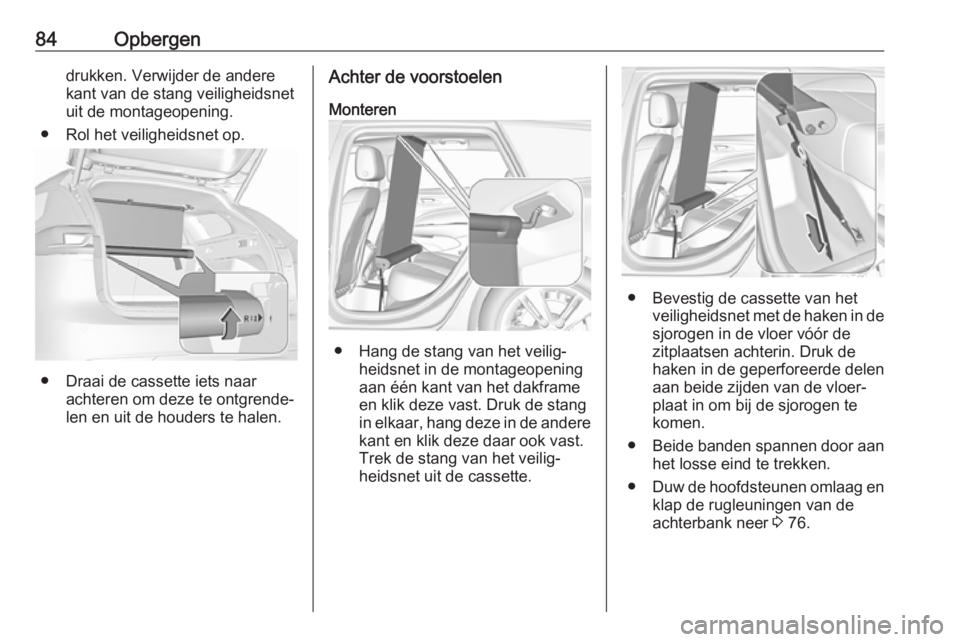

84Opbergendrukken. Verwijder de andere
kant van de stang veiligheidsnet uit de montageopening.
● Rol het veiligheidsnet op.
● Draai de cassette iets naar achteren om deze te ontgrende‐
len en uit de houders te halen.
Achter de voorstoelen
Monteren
● Hang de stang van het veilig‐ heidsnet in de montageopening
aan één kant van het dakframe
en klik deze vast. Druk de stang
in elkaar, hang deze in de andere
kant en klik deze daar ook vast.
Trek de stang van het veilig‐
heidsnet uit de cassette.
● Bevestig de cassette van het veiligheidsnet met de haken in de
sjorogen in de vloer vóór de
zitplaatsen achterin. Druk de
haken in de geperforeerde delen
aan beide zijden van de vloer‐
plaat in om bij de sjorogen te
komen.
● Beide banden spannen door aan
het losse eind te trekken.
● Duw de hoofdsteunen omlaag en
klap de rugleuningen van de
achterbank neer 3 76.

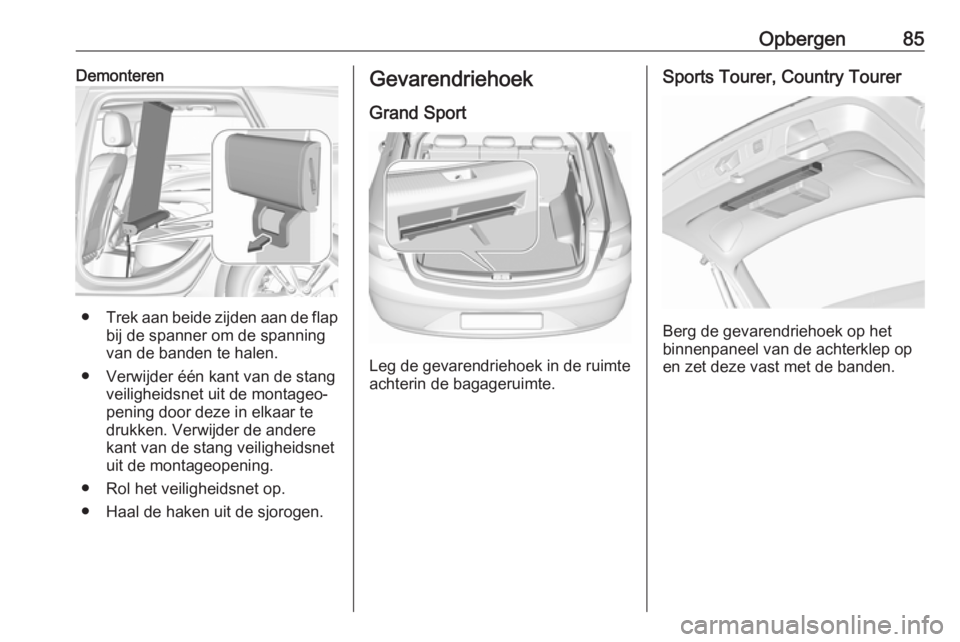

Opbergen85Demonteren
●Trek aan beide zijden aan de flap
bij de spanner om de spanning
van de banden te halen.
● Verwijder één kant van de stang veiligheidsnet uit de montageo‐
pening door deze in elkaar te
drukken. Verwijder de andere
kant van de stang veiligheidsnet uit de montageopening.
● Rol het veiligheidsnet op.
● Haal de haken uit de sjorogen.
Gevarendriehoek
Grand Sport
Leg de gevarendriehoek in de ruimte
achterin de bagageruimte.
Sports Tourer, Country Tourer
Berg de gevarendriehoek op het
binnenpaneel van de achterklep op en zet deze vast met de banden.

86OpbergenVerbanddoos
Grand Sport
Berg de verbanddoos aan de rechter‐
kant van de bagageruimte op en zet
deze vast met de band.
Sports Tourer, Country Tourer
Berg de verbanddoos op het binnen‐
paneel van de achterklep op en zet
deze vast met de banden.
Dakdragersysteem
Dakdrager
Om veiligheidsredenen en ter vermij‐ ding van dakschade adviseren wij het voor uw auto goedgekeurde dakdra‐
gersysteem te gebruiken. Neem
contact op met uw werkplaats voor
meer informatie.
Dakdrager monteren
Grand Sport
Open alle portieren.
De bevestigingspunten zitten aan weerskanten in de portieropeningen.
