2019 JEEP CHEROKEE Libretto Uso Manutenzione (in Italian)

dispositivo di accensione si trova nella posi-
zione OFF o ACC, l'impianto air bag non è
attivo e gli air bag non si gonfiano.
L'ORC dispone di un sistema di alimenta-
zione ausiliario che aziona l'impianto air bag
anche in caso di calo o scollegamento della
batteria prima dell'intervento degli air bag.
L'ORC attiva la spia air bag nella plancia
portastrumenti per quattro - otto secondi
circa effettuando un'autodiagnosi al primo
inserimento del dispositivo di accensione in
posizione RUN (Marcia). Dopo l'autodiagnosi
iniziale, la spia air bag si spegne. Il mancato
spegnimento della spia air bag o la sua tem-
poranea o permanente riaccensione indica la
presenza di un'anomalia nel sistema. Se
dopo l'avviamento iniziale la spia si accende,
viene emessa una segnalazione acustica con-
tinua per avvisare il conducente.
È prevista anche una diagnosi che provoca
l'accensione della spia air bag sulla plancia
portastrumenti in caso di rilevamento di un
guasto che potrebbe compromettere l'im-
pianto air bag. Viene inoltre registrata la
tipologia di malfunzionamento rilevato. L'im-
pianto air bag è stato progettato per nonrichiedere alcuna manutenzione; se si veri-
fica uno dei casi descritti di seguito, rivol-
gersi tempestivamente a un centro assisten-
ziale autorizzato.
• La spia air bag non si accende per quattro -
otto secondi quando il dispositivo di accen-
sione viene portato in posizione RUN (Mar-
cia) per la prima volta.
• La spia air bag rimane accesa dopo l'inter-
vallo di quattro - otto secondi.
• La spia air bag si accende in modo inter-
mittente o rimane accesa durante la
marcia.
NOTA:
In caso di mancato funzionamento del tachi-
metro, del contagiri o di altro indicatore rela-
tivo al motore, anche la centralina dei sistemi
di protezione (ORC) potrebbe essere disabili-
tata. In questa situazione, gli air bag potreb-
bero non essere pronti a intervenire per ga-
rantire la dovuta protezione. Rivolgersi
immediatamente alla Rete Assistenziale per
far riparare l'impianto air bag.ATTENZIONE!
È estremamente importante prestare at-
tenzione alla spia Air Bag sulla plancia
portastrumenti per sapere se il sistema è
in grado di attivarsi in caso di incidente.
Se la spia non si accende durante il test
lampade in fase di avviamento, rimane
accesa dopo l'avviamento della vettura o
se si accende durante la marcia, rivolgersi
immediatamente alla Rete Assistenziale.
Spia air bag ridondante
Se viene rilevato un guasto della spia air bag
che potrebbe compromettere il sistema di
protezione supplementare (SRS, Supple-
mental Restraint System), sulla plancia por-
tastrumenti si accende la spia air bag ridon-
dante. La spia air bag ridondante rimane
accesa finché il guasto non viene risolto.
Inoltre, viene emesso un singolo segnale acu-
stico per richiamare l'attenzione del condu-
cente e ricordargli che la spia air bag ridon-
dante è accesa ed è stata rilevata
un'anomalia. Se la spia air bag ridondante si
127

accende in modo intermittente o rimane ac-
cesa durante la guida, rivolgersi immediata-
mente alla Rete Assistenziale per gli oppor-
tuni interventi.
Per ulteriori informazioni relative alla spia
Redundant Air Bag (Air bag ridondante), fare
riferimento alla sezione "Descrizione della
plancia portastrumenti" in questo manuale.
Air bag anteriori
Questa vettura è dotata di air bag anteriori e
cinture di sicurezza a tre punti per il condu-
cente e il passeggero anteriore. Gli air bag
anteriori sono una dotazione supplementare
ai sistemi di protezione delle cinture di sicu-
rezza. L'air bag anteriore lato guida è allog-
giato in un vano al centro del volante. L'air
bag anteriore lato passeggero è alloggiato
nella plancia portastrumenti, sopra il cas-
setto portaoggetti. I coperchi degli air bag
recano in rilievo la scritta "SRS AIRBAG" o
"AIRBAG".
ATTENZIONE!
• Una regolazione dei sedili che porti il
corpo troppo vicino al volante o alla
plancia portastrumenti può implicare le-
sioni gravi, anche letali, per gli occu-
panti in caso di attivazione degli air bag
anteriori. L'attivazione richiede uno spa-
zio adeguato. Regolare quindi i sedili in
modo che sia possibile afferrare il vo-
lante o toccare la plancia portastrumenti
con le braccia distese in maniera natu-
rale.
• NON USARE MAI un sistema di prote-
zione per bambini rivolto in posizione
contromarcia su un sedile protetto da un
AIR BAG ATTIVO, si potrebbero provo-
care LESIONI GRAVI o MORTALI al
BAMBINO.
• Non montare sistemi di protezione per
bambini in posizione contromarcia sul
sedile anteriore di una vettura. Utiliz-
zare i sistemi di protezione per bambini
con posizionamento contromarcia solo
sui sedili posteriori. Se la vettura non è
dotata di sedile posteriore, non traspor-
Posizioni degli air bag e delle imbottiture
di protezione ginocchia anteriori
1 — Air bag anteriore lato guida
2 — Air bag anteriore lato passeggero
3 — Imbottitura di protezione ginoc-
chia lato passeggero
4 – Air bag ginocchia supplementare/
imbottitura di protezione ginocchia lato
guida
SICUREZZA
128

ATTENZIONE!
tare bambini con sistema di protezione
in posizione contromarcia con tale vet-
tura.
• L'attivazione di un air bag anteriore lato
passeggero può causare gravi lesioni,
con conseguenze anche letali, per i
bambini di 12 anni o età inferiore e per
i neonati che viaggiano in un sistema di
protezione rivolto contromarcia.
Funzioni air bag anteriori lato guida e lato
passeggero
L'impianto degli air bag anteriori a tecnologia
avanzata è costituito da air bag anteriori lato
guida e lato passeggero multistadio. L'im-
pianto fornisce un'erogazione adeguata al li-
vello di gravità e al tipo di incidente in base al
rilevamento della centralina dei sistemi di
protezione (ORC) che potrebbe ricevere
informazioni dai sensori d'urto frontali (se in
dotazione) o dai componenti di altri sistemi.
Il dispositivo di gonfiaggio del primo stadio
viene attivato immediatamente in caso di
urto che richieda l'apertura dell'air bag. Un'e-rogazione di energia ridotta viene utilizzata
nelle collisioni meno violente. Per le colli-
sioni più gravi viene utilizzata un'energia
maggiore.
Questa vettura può essere dotata di un inter-
ruttore sulla fibbia della cintura di sicurezza
che rileva se la cintura di sicurezza del lato
guida e/o quella del lato passeggero anteriore
sono allacciate. L'interruttore sulla fibbia
della cintura di sicurezza consente di rego-
lare il livello di gonfiaggio degli air bag ante-
riori a tecnologia avanzata.
Questa vettura può essere dotata di sensori di
posizione guida di scorrimento sedile lato
guida e/o lato passeggero anteriore che pos-
sono regolare la velocità di gonfiaggio degli
air bag anteriori a tecnologia avanzata in base
alla posizione del sedile.
ATTENZIONE!
• Non collocare alcun oggetto sopra o vi-
cino all'air bag sulla plancia portastru-
menti o sul volante, in quanto potrebbe
provocare lesioni se la vettura viene
ATTENZIONE!
coinvolta in un incidente di entità tale
da causare l'attivazione dell'air bag.
• Non sistemare oggetti sopra o intorno ai
coperchi degli air bag e non tentare di
aprirli manualmente. Si potrebbero dan-
neggiare gli air bag con ulteriore rischio
di lesioni, in quanto gli air bag potreb-
bero non essere più operativi. I coperchi
protettivi sono studiati in modo da
aprirsi solo al gonfiaggio degli air bag.
• Affidarsi ai soli air bag può avere gravi
conseguenze in caso di incidente. Gli air
bag costituiscono infatti un dispositivo
che integra ma non sostituisce le cinture
di sicurezza. In alcuni tipi di incidenti gli
air bag non si gonfiano. Indossare quindi
sempre le cinture di sicurezza nono-
stante la presenza degli air bag.
Funzionamento degli air bag anteriori
Gli air bag anteriori sono progettati per fornire
una protezione supplementare alle cinture di
sicurezza. Gli air bag anteriori non sono pen-
sati per ridurre il rischio di lesioni in caso di
urti posteriori, laterali o di ribaltamento. Gli
129

air bag anteriori non si attivano in tutti gli
incidenti frontali, compresi alcuni che po-
trebbero provocare danni di notevole entità
alla vettura, ad esempio, determinati urti
contro pali, contro autocarri e con angola-
zioni sfalsate.
D'altra parte, a seconda del tipo e del punto
dell'urto, gli air bag anteriori possono atti-
varsi in caso di incidenti che provocano danni
limitati alla parte anteriore della vettura, ma
che sono caratterizzati da una forte decelera-
zione iniziale.
Dal momento che i sensori air bag misurano
la decelerazione della vettura nel tempo, la
velocità della vettura e i danni subiti, di per
sé non costituiscono una buona indicazione
per stabilire se un air bag avrebbe dovuto o
meno attivarsi.
Le cinture di sicurezza sono necessarie per la
protezione degli occupanti in tutti gli inci-
denti e servono anche a mantenere il corpo
nella posizione corretta, a distanza dall'air
bag in fase di gonfiaggio.
Non appena l'ORC rileva un urto che richiede
l'intervento degli air bag anteriori, invia un
segnale ai dispositivi di gonfiaggio. Vieneprodotta una grande quantità di gas atossico
per il gonfiaggio degli air bag anteriori.
Il rivestimento del mozzo del volante e la
parte superiore lato passeggero della plancia
portastrumenti si staccano e si ripiegano per
consentire il gonfiaggio completo degli air
bag. Gli air bag anteriori si gonfiano in un
tempo inferiore a quello di un battito di
palpebre. Quindi gli air bag anteriori si sgon-
fiano rapidamente continuando a contenere
il movimento dei passeggeri dei sedili ante-
riori.
Imbottiture di protezione ginocchia
Le imbottiture di protezione ginocchia pro-
teggono le ginocchia di conducente e passeg-
gero anteriore e consentono agli occupanti
dei sedili anteriori di mantenere la giusta
posizione per una migliore interazione con gli
air bag anteriori.
ATTENZIONE!
• Non perforare, tagliare o manomettere
in alcun modo le imbottiture di prote-
zione ginocchia.
ATTENZIONE!
• Non montare alcun accessorio (luci, ste-
reo, autoradio CB, ecc.) sull'imbottitura
di protezione ginocchia.
Air bag ginocchia supplementare lato guida
Questa vettura è dotata di un air bag ginoc-
chia supplementare lato guida situato nella
plancia portastrumenti sotto il piantone dello
sterzo. L'air bag ginocchia supplementare
lato guida fornisce una maggiore protezione
durante un impatto frontale agendo insieme
alle cinture di sicurezza, ai pretensionatori e
agli air bag anteriori.
Air bag laterali supplementari
Air bag laterali supplementari montati sul se-
dile (SAB) – se in dotazione
La vettura potrebbe essere dotata anche di air
bag laterali supplementari montati sul sedile
(SAB). Se la vettura è dotata di air bag laterali
supplementari montati sul sedile (SAB), fare
riferimento alle informazioni riportate di se-
guito.
SICUREZZA
130

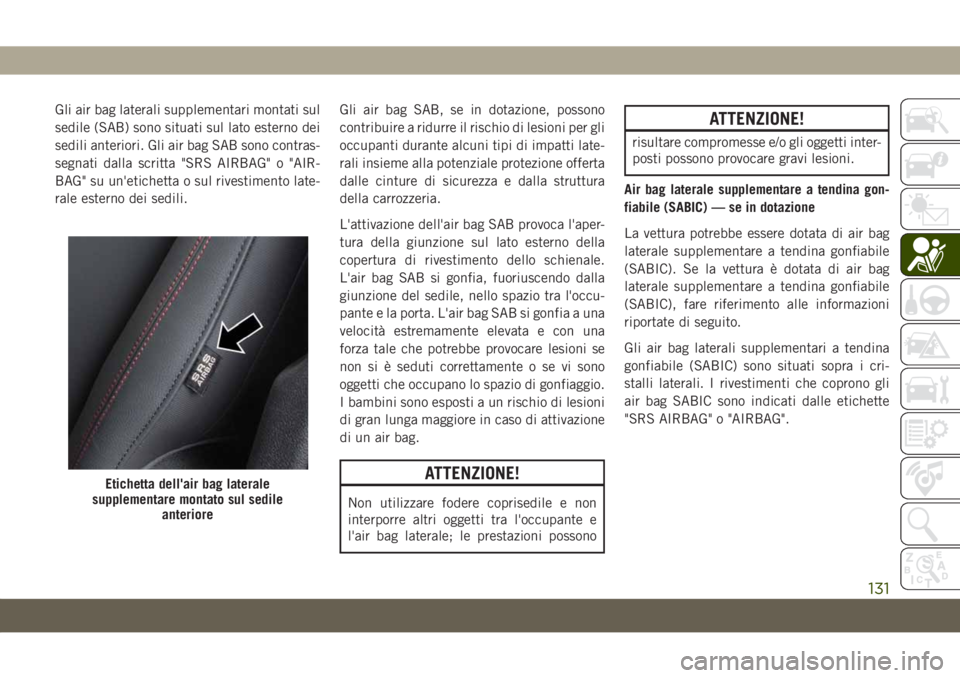

Gli air bag laterali supplementari montati sul
sedile (SAB) sono situati sul lato esterno dei
sedili anteriori. Gli air bag SAB sono contras-
segnati dalla scritta "SRS AIRBAG" o "AIR-
BAG" su un'etichetta o sul rivestimento late-
rale esterno dei sedili.Gli air bag SAB, se in dotazione, possono
contribuire a ridurre il rischio di lesioni per gli
occupanti durante alcuni tipi di impatti late-
rali insieme alla potenziale protezione offerta
dalle cinture di sicurezza e dalla struttura
della carrozzeria.
L'attivazione dell'air bag SAB provoca l'aper-
tura della giunzione sul lato esterno della
copertura di rivestimento dello schienale.
L'air bag SAB si gonfia, fuoriuscendo dalla
giunzione del sedile, nello spazio tra l'occu-
pante e la porta. L'air bag SAB si gonfia a una
velocità estremamente elevata e con una
forza tale che potrebbe provocare lesioni se
non si è seduti correttamente o se vi sono
oggetti che occupano lo spazio di gonfiaggio.
I bambini sono esposti a un rischio di lesioni
di gran lunga maggiore in caso di attivazione
di un air bag.
ATTENZIONE!
Non utilizzare fodere coprisedile e non
interporre altri oggetti tra l'occupante e
l'air bag laterale; le prestazioni possono
ATTENZIONE!
risultare compromesse e/o gli oggetti inter-
posti possono provocare gravi lesioni.
Air bag laterale supplementare a tendina gon-
fiabile (SABIC) — se in dotazione
La vettura potrebbe essere dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC). Se la vettura è dotata di air bag
laterale supplementare a tendina gonfiabile
(SABIC), fare riferimento alle informazioni
riportate di seguito.
Gli air bag laterali supplementari a tendina
gonfiabile (SABIC) sono situati sopra i cri-
stalli laterali. I rivestimenti che coprono gli
air bag SABIC sono indicati dalle etichette
"SRS AIRBAG" o "AIRBAG".
Etichetta dell'air bag laterale
supplementare montato sul sedile
anteriore
131

Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
lesioni alla testa o di altro tipo degli occu-
panti dei sedili anteriori e posteriori esterni
durante alcuni tipi di incidenti con impatto
laterale insieme alla potenziale protezione
offerta dalle cinture di sicurezza e dalla strut-
tura della carrozzeria.Gli air bag SABIC si gonfiano verso il basso,
coprendo i cristalli laterali. Gonfiandosi, l'air
bag SABIC allontana con forza il bordo
esterno del padiglione e copre il cristallo. Gli
air bag SABIC si gonfiano con una forza tale
da provocare lesioni se non si è seduti corret-
tamente e con la cintura di sicurezza allac-
ciata o se vi sono oggetti che occupano l'area
di attivazione degli air bag SABIC. I bambini
sono esposti a un rischio di lesioni di gran
lunga maggiore in caso di attivazione di un air
bag.
Gli air bag SABIC (con SABIC in dotazione)
possono contribuire a ridurre il rischio di
espulsione parziale o completa degli occu-
panti della vettura attraverso i cristalli laterali
in alcuni tipi di incidenti con impatto
laterale.
ATTENZIONE!
• Non montare attrezzature o accatastare
bagagli o altri carichi tanto in alto da
bloccare l'attivazione degli air bag SA-
BIC. Il rivestimento della porta al di
sopra dei cristalli laterali dove sono ubi-
ATTENZIONE!
cati gli air bag SABIC e il percorso di
attivazione, devono rimanere sgombri da
ostruzioni.
• Per consentire il corretto funzionamento
degli air bag SABIC, non montare nella
vettura accessori che potrebbero alte-
rare il tetto. Non aggiungere alla vettura
un tetto apribile in aftermarket. Non
montare portapacchi che richiedano il
fissaggio mediante bulloni o viti sul tetto
della vettura. È assolutamente proibito
eseguire perforazioni sul tetto della vet-
tura.
Impatti laterali
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di impatto laterale.
La centralina dei sistemi di protezione (ORC)
determina se l'attivazione degli air bag late-
rali in un particolare impatto è appropriata in
base alla gravità e al tipo di collisione. I
sensori di impatto laterale coadiuvano la
centralina ORC nel determinare la risposta
adeguata in caso di collisioni. Il sistema è
tarato per attivare gli air bag laterali in caso di
Posizione dell'etichetta degli air bag
laterali supplementari a tendina gonfiabili
(SABIC)
SICUREZZA
132

impatti laterali della vettura in collisioni che
richiedono la protezione degli occupanti tra-
mite air bag laterale. Negli impatti laterali, gli
air bag laterali si gonfiano in modo indipen-
dente; una collisione sul lato sinistro provoca
esclusivamente il gonfiaggio dell'air bag late-
rale sinistro, una collisione sul lato destro
attiva solo l'air bag laterale destro. I danni
subiti dalla vettura non sono di per sé un
indicatore valido dell'eventuale attivazione
degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
incidenti con impatto laterale; la loro attiva-
zione dipende anche dall'angolazione del-
l'impatto o dall'urto effettivo sull'area dell'a-
bitacolo passeggeri. Gli air bag laterali
possono attivarsi durante urti frontali sfalsati
o angolati che prevedono l'attivazione degli
air bag anteriori.
Gli air bag laterali integrano il sistema di
protezione delle cinture di sicurezza. Gli air
bag laterali si attivano in meno di un battito
di ciglio.ATTENZIONE!
• Gli occupanti, inclusi i bambini, seduti
di fronte o troppo vicini agli air bag
laterali, potrebbero subire lesioni anche
letali. Gli occupanti, inclusi i bambini,
non devono poggiarsi o dormire appog-
giati contro le porte, i cristalli laterali o
l'area di gonfiaggio degli air bag laterali,
anche se si trovano nella culla o in un
sistema di protezione per bambini.
• Le cinture di sicurezza e i sistemi di
ritenuta per bambini (ove appropriati)
sono meccanismi necessari per essere
protetti in tutti i tipi di incidenti. Inoltre,
contribuiscono a mantenere gli occu-
panti fermi nella seduta, a debita di-
stanza da un eventuale air bag laterale in
fase di gonfiaggio. Per ottenere la mi-
gliore protezione da parte degli air bag
laterali, gli occupanti devono indossare
correttamente le cinture di sicurezza e
sedere in posizione eretta con la schiena
appoggiata al sedile. I bambini devono
viaggiare in un sistema di protezione per
ATTENZIONE!
bambini o su un cuscino rialzato ade-
guato alla loro taglia.
ATTENZIONE!
• Gli air bag laterali richiedono uno spazio
adeguato per gonfiarsi. Non appoggiarsi
alla porta o al cristallo. Sedere in posi-
zione eretta al centro del sedile.
• Una regolazione dei sedili che porti il
corpo troppo vicino all'air bag laterale, in
caso di attivazione dell'air bag può cau-
sare gravi lesioni con conseguenze an-
che fatali.
• Affidarsi ai soli air bag laterali può avere
gravi conseguenze in caso di incidente.
Gli air bag laterali costituiscono infatti
un dispositivo che integra ma non sosti-
tuisce le cinture di sicurezza. In alcuni
tipi di incidenti gli air bag laterali non si
gonfiano. Indossare quindi sempre le
cinture di sicurezza nonostante la pre-
senza degli air bag laterali.
133

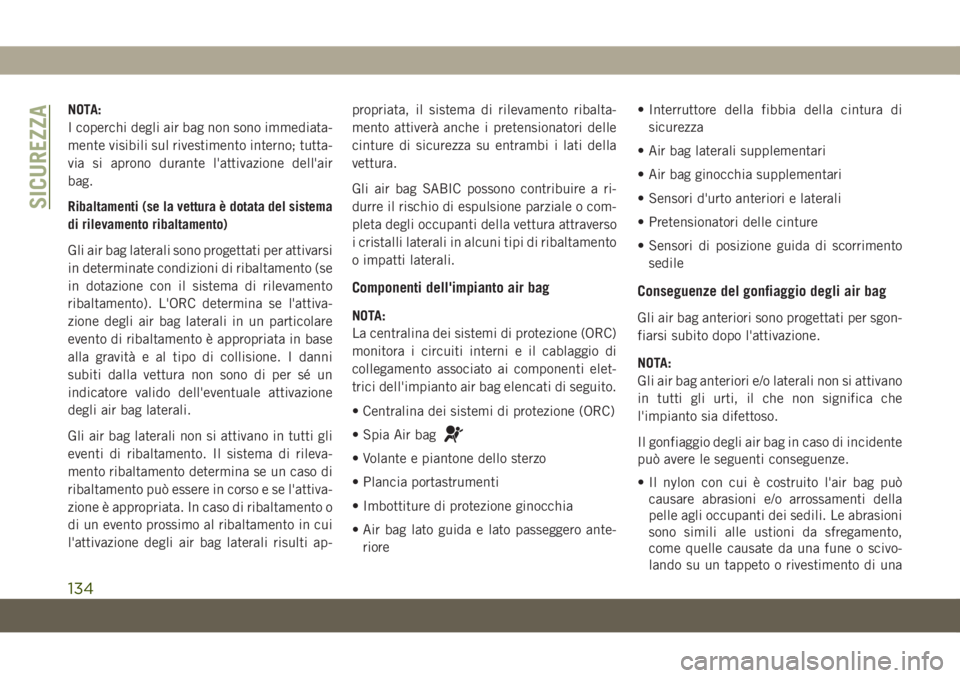

NOTA:
I coperchi degli air bag non sono immediata-
mente visibili sul rivestimento interno; tutta-
via si aprono durante l'attivazione dell'air
bag.
Ribaltamenti (se la vettura è dotata del sistema
di rilevamento ribaltamento)
Gli air bag laterali sono progettati per attivarsi
in determinate condizioni di ribaltamento (se
in dotazione con il sistema di rilevamento
ribaltamento). L'ORC determina se l'attiva-
zione degli air bag laterali in un particolare
evento di ribaltamento è appropriata in base
alla gravità e al tipo di collisione. I danni
subiti dalla vettura non sono di per sé un
indicatore valido dell'eventuale attivazione
degli air bag laterali.
Gli air bag laterali non si attivano in tutti gli
eventi di ribaltamento. Il sistema di rileva-
mento ribaltamento determina se un caso di
ribaltamento può essere in corso e se l'attiva-
zione è appropriata. In caso di ribaltamento o
di un evento prossimo al ribaltamento in cui
l'attivazione degli air bag laterali risulti ap-propriata, il sistema di rilevamento ribalta-
mento attiverà anche i pretensionatori delle
cinture di sicurezza su entrambi i lati della
vettura.
Gli air bag SABIC possono contribuire a ri-
durre il rischio di espulsione parziale o com-
pleta degli occupanti della vettura attraverso
i cristalli laterali in alcuni tipi di ribaltamento
o impatti laterali.
Componenti dell'impianto air bag
NOTA:
La centralina dei sistemi di protezione (ORC)
monitora i circuiti interni e il cablaggio di
collegamento associato ai componenti elet-
trici dell'impianto air bag elencati di seguito.
• Centralina dei sistemi di protezione (ORC)
• Spia Air bag
• Volante e piantone dello sterzo
• Plancia portastrumenti
• Imbottiture di protezione ginocchia
• Air bag lato guida e lato passeggero ante-
riore• Interruttore della fibbia della cintura di
sicurezza
• Air bag laterali supplementari
• Air bag ginocchia supplementari
• Sensori d'urto anteriori e laterali
• Pretensionatori delle cinture
• Sensori di posizione guida di scorrimento
sedile
Conseguenze del gonfiaggio degli air bag
Gli air bag anteriori sono progettati per sgon-
fiarsi subito dopo l'attivazione.
NOTA:
Gli air bag anteriori e/o laterali non si attivano
in tutti gli urti, il che non significa che
l'impianto sia difettoso.
Il gonfiaggio degli air bag in caso di incidente
può avere le seguenti conseguenze.
• Il nylon con cui è costruito l'air bag può
causare abrasioni e/o arrossamenti della
pelle agli occupanti dei sedili. Le abrasioni
sono simili alle ustioni da sfregamento,
come quelle causate da una fune o scivo-
lando su un tappeto o rivestimento di una
SICUREZZA
134
