2019 Hyundai Ioniq Plug-in Hybrid Manuel du propriétaire (in French)

7-55
7
Entretien
Panneau de fusibles du
compartiment moteur
Une étiquette apposée à l'intérieur
du cache du panneau de
fusibles/relais indique le nom et la
capacité des fusibles/relais.
Information
Certaines descriptions du panneau de
fusibles contenues dans ce manuel ne
sont peut-être pas applicables à votre
véhicule. Les informations fournies
sont exactes au moment de
l'impression. Reportez-vous à
l'étiquette lorsque vous examinez le
panneau de fusibles de votre véhicule.
i
OAE076026
OAE076069L

7-56
Entretien
Panneau de fusibles du compartiment moteur
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
autoréarmable
MAIN150AConvertisseur CC-CC basse tension
560ACarte de circuit imprimé
260AIGPM
360AIGPM
450AIGPM
60ABoîte de raccordement du compartiment moteur
150ABoîte de raccordement du compartiment moteur
40ABoîte de raccordement du compartiment moteur
IG140ASans clé intelligente : Commutateur d'allumage
Avec clé intelligente : Boîte de raccordement E/R
IG240ASans clé intelligente : Commutateur d'allumage
Avec clé intelligente : Boîte de raccordement E/R
180AUnité EPS
PTC
HEATER150ABoîte de raccordement du compartiment moteur

7-57
7
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
autoréarmablePTC
HEATER250ABoîte de raccordement du compartiment moteur
CLUTCH
ACTUATOR40AActionneur d'embrayage
Fusible
DCT315AModule de commande de la transmission
HPCU110AHPCU
EWP10APompe à eau électrique (HEV)
140AIGPM
DCT240AModule de commande de la transmission
DCT140AModule de commande de la transmission
10ABoîte de raccordement du compartiment moteur
1
ACTIVE
HYDRAULIC
BOSSTER40AConnecteur de contrôle universel, unité d'activation du frein intégré
2
ACTIVE
HYDRAULIC
BOSSTER30AConnecteur de contrôle universel, unité d'activation du frein intégré
POWER
OUTLET140ABoîte de raccordement du compartiment moteur
B/UP
LAMP10ASystème audio, feu multifonction arrière (IN) gauche/droite, rétroviseur électrochromatique
Panneau de fusibles du compartiment moteur

7-58
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
POWER
OUTLET320AAllume-cigare
POWER
OUTLET220APrise de courant
215AIGPM, désembueur arrière (+) (inférieur)
S210ABoîte de raccordement du compartiment moteur, électrovanne de commande de purge,
débitmètre d'air massique
E120AModule de commande du moteur
S115ACapteur d'oxygène (Haut), capteur d'oxygène (Bas)
IGN
COIL20ABobine d'allumage 1-4
E215AModule de commande du moteur
10ARelais de l'avertisseur de l'alarme antivol
E310AModule de commande du moteur
HPCU215AHPCU, actionneur d'embrayage (HEV)
3
ACTIVE
HYDRAULIC
BOSSTER10AConnecteur de contrôle universel, unité d'activation du frein intégré
DCT415ALevier de vitesses DCT, module de commande transmission, commutateur de boîte-pont
Panneau de fusibles du compartiment moteur

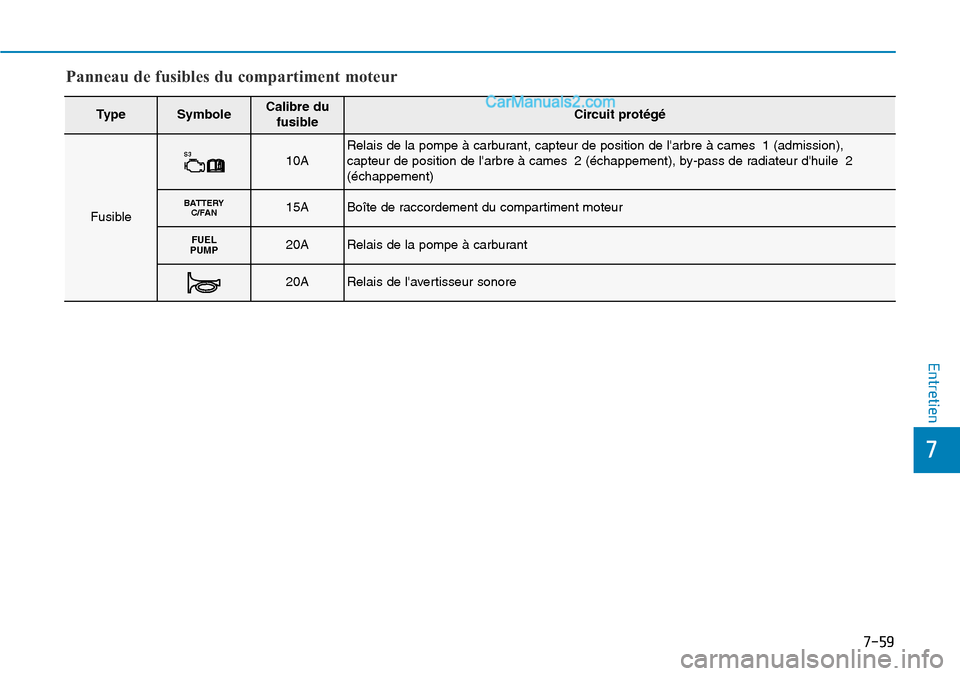

7-59
7
Entretien
TypeSymboleCalibre du
fusibleCircuit protégé
Fusible
S310ARelais de la pompe à carburant, capteur de position de l'arbre à cames 1 (admission),
capteur de position de l'arbre à cames 2 (échappement), by-pass de radiateur d'huile 2
(échappement)
BATTERY
C/FAN15ABoîte de raccordement du compartiment moteur
FUEL
PUMP20ARelais de la pompe à carburant
20ARelais de l'avertisseur sonore
Panneau de fusibles du compartiment moteur

7-60
Entretien
AMPOULES
La plupart des ampoules du véhicule
doivent être remplacées par un
concessionnaire HYUNDAI agréé,
car il est souvent nécessaire de
déposer d'autres pièces du véhicule
pour y accéder. Dans certains cas, il
est même nécessaire de retirer le
bloc optique complet.
Le retrait et la remise en place du
bloc optique peuvent endommager le
véhicule.Veillez à remplacer une ampoule
grillée par une ampoule de même
puissance pour ne pas
endommager le fusible ou le
système de câblage électrique.
Information
Après un long trajet, une conduite sous
une forte pluie ou le lavage du véhicule,
les feux peuvent sembler couverts de
givre. Ce phénomène est dû à la
différence de température entre
l'intérieur et l'extérieur des feux. Il
rappelle la condensation qui se forme à
l'intérieur des vitres en cas de pluie et
n'est pas symptomatique d'un
problème lié à votre véhicule. Si de
l'eau s'infiltre dans le circuit de
l'ampoule, faites contrôler votre
véhicule par un concessionnaire
HYUNDAI agréé.
Information
• Une ampoule fonctionnant
normalement peut clignoter par
intermittence pour stabiliser le
système de commande électrique du
véhicule. En revanche, si elle s'éteint
après avoir clignoté
temporairement ou si elle continue
de clignoter, il est recommandé de
faire vérifier le système par un
concessionnaire HYUNDAI agréé.
• Les feux de position peuvent ne pas
s'allumer lorsque le commutateur
correspondant est activé, mais les
feux de position et les phares
peuvent s'allumer lorsque le
commutateur des phares est activé.
Ce problème peut être dû à une
défaillance du réseau ou à un
dysfonctionnement du système de
commande électrique du véhicule.
Dans ce cas, nous vous conseillons
de faire contrôler le système par un
concessionnaire HYUNDAI agréé.
i
i
REMARQUE
Avant d'intervenir sur les feux,
activez le frein de
stationnement, assurez-vous
que le contact est en position
LOCK/OFF et coupez les feux
pour éviter tout mouvement
inattendu du véhicule et tout
risque de brûlure au niveau des
doigts ou d'électrocution.
AVERTISSEMENT

7-61
7
Entretien
Remplacement des ampoules
des phares, des feux de
position et des clignotants
Type A
(1) Feu de croisement
(2) Feu de route
(3) Clignotant
(4) Feu de position• Manipulez toujours les ampoules
avec soin, en évitant de les rayer et
de les endommager. Si elles sont
allumées, évitez tout contact avec
des liquides.
• Ne touchez jamais le verre à main
nue. Des résidus d'huile peuvent
provoquer une surchauffe de
l'ampoule et son éclatement à
l'allumage.
• Une ampoule ne doit être allumée
que lorsqu'elle est installée dans
un feu.
• Si une ampoule est endommagée
ou fissurée, mettez-la
immédiatement au rebut et
remplacez-la.
OAE076028
•Manipulez les ampoules
halogènes avec précaution.
Si elles se brisent, le gaz sous
pression qu'elles contiennent
entraînera la projection de
nombreux éclats de verre.
•Portez les lunettes de
protection lorsque vous
changez une ampoule.
Attendez que l'ampoule
refroidisse pour la manipuler.
AVERTISSEMENT
OAE076052

7-62
Entretien
Information
Changement de sens de circulation
(pour l'Europe)
L'éclairage des feux de croisement est
asymétrique. Si vous vous rendez dans
un pays dans lequel le sens de
circulation est inversé, cet éclairage
risque d'éblouir les conducteurs des
véhicules que vous croisez. Les
règlements de la CEE préconisent
plusieurs solutions techniques (par
exemple, le système de changement
automatique, la feuille adhésive, le
réglage vers le bas) pour éviter ce
problème. Ces phares ont été conçus
pour éviter d'éblouir les conducteurs
roulant dans le sens opposé. Il n'est
donc pas nécessaire de changer vos
phares si vous voyagez dans un pays
dont le sens de circulation est inversé.
Phares et feux de position
1. Ouvrez le capot.
2. Débranchez le câble négatif de la
batterie.
3. Retirez le cache de l'ampoule (1)
en le tournant dans le sens
antihoraire.
4. Débranchez le connecteur de la
douille (pour les feux de
croisement et de route)
5. Retirez l'ampoule du bloc optique.
6. Installez une nouvelle ampoule.7. Branchez le connecteur de la
douille (pour les feux de
croisement et de route)
8. Remettez le cache de l'ampoule
(1) en place en le tournant dans le
sens horaire.
Information
Faites régler l'orientation des phares
par un concessionnaire HYUNDAI
agréé après un accident ou après leur
remplacement.
i
i
OAE076030
Feu de route
Feu de position Feu de
croisement
