2019 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

INSTRUMENTPANEL OCH REGLAGE.
.

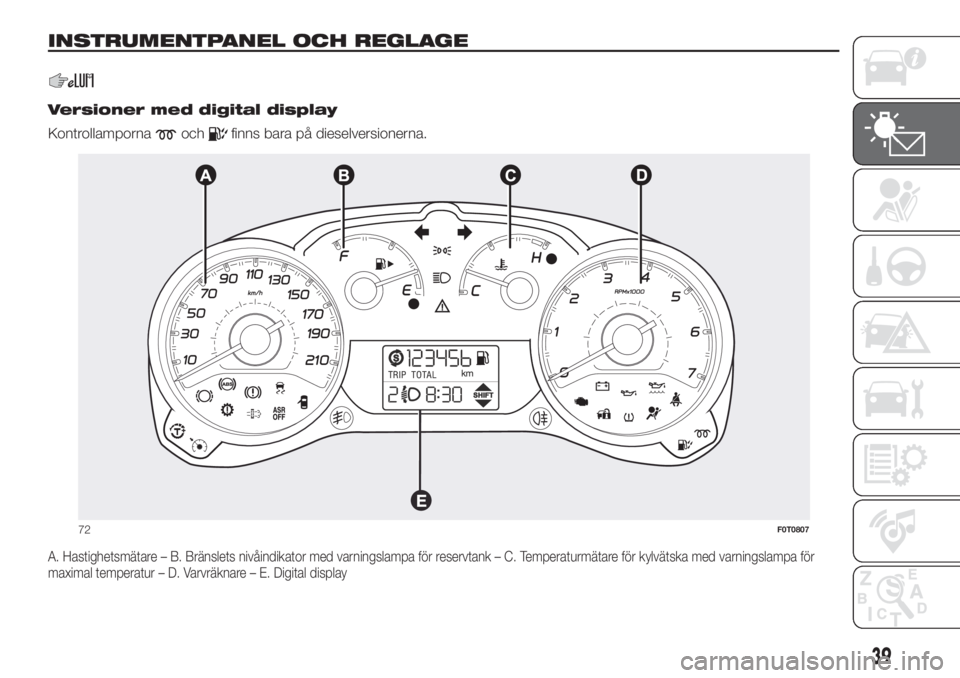

Versioner med digital display
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare – B. Bränslets nivåindikator med varningslampa för reservtank – C. Temperaturmätare för kylvätska med varningslampa för
maximal temperatur – D. Varvräknare – E. Digital display
72F0T0807
39

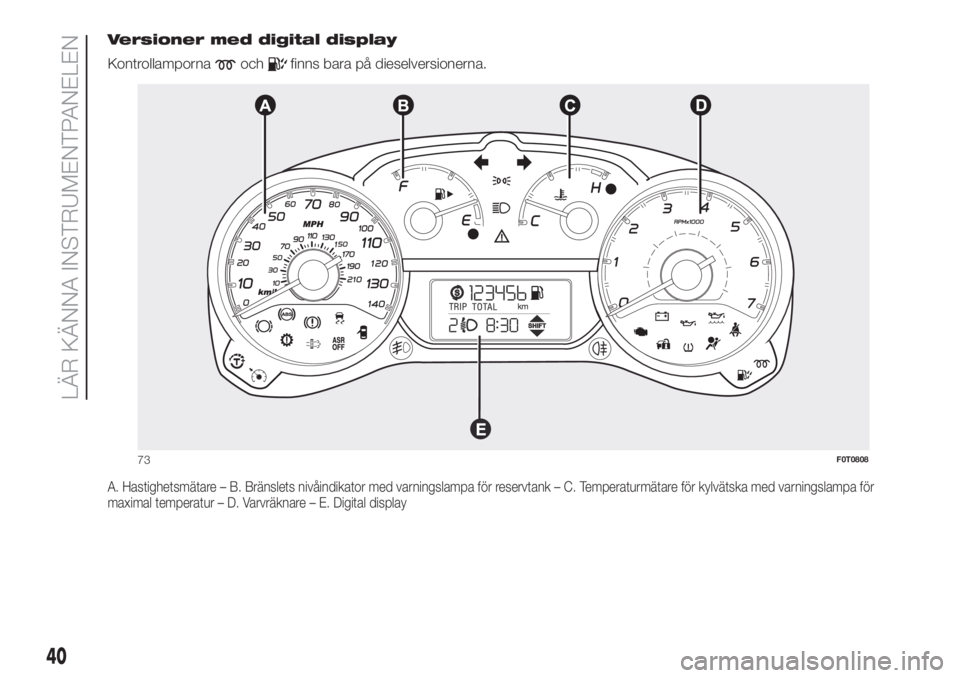

Versioner med digital display
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare – B. Bränslets nivåindikator med varningslampa för reservtank – C. Temperaturmätare för kylvätska med varningslampa för
maximal temperatur – D. Varvräknare – E. Digital display
73F0T0808
40
LÄR KÄNNA INSTRUMENTPANELEN

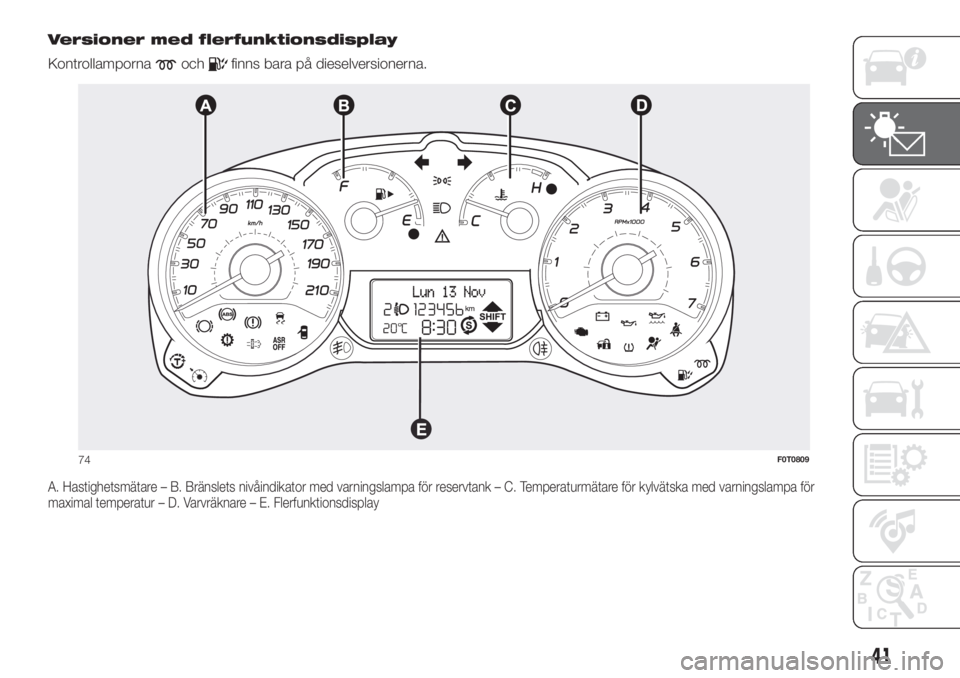

Versioner med flerfunktionsdisplay
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare – B. Bränslets nivåindikator med varningslampa för reservtank – C. Temperaturmätare för kylvätska med varningslampa för
maximal temperatur – D. Varvräknare – E. Flerfunktionsdisplay
74F0T0809
41

Versioner med flerfunktionsdisplay
Kontrollamporna
ochfinns bara på dieselversionerna.
A. Hastighetsmätare – B. Bränslets nivåindikator med varningslampa för reservtank – C. Temperaturmätare för kylvätska med varningslampa för
maximal temperatur – D. Varvräknare – E. Flerfunktionsdisplay
75F0T0810
42
LÄR KÄNNA INSTRUMENTPANELEN

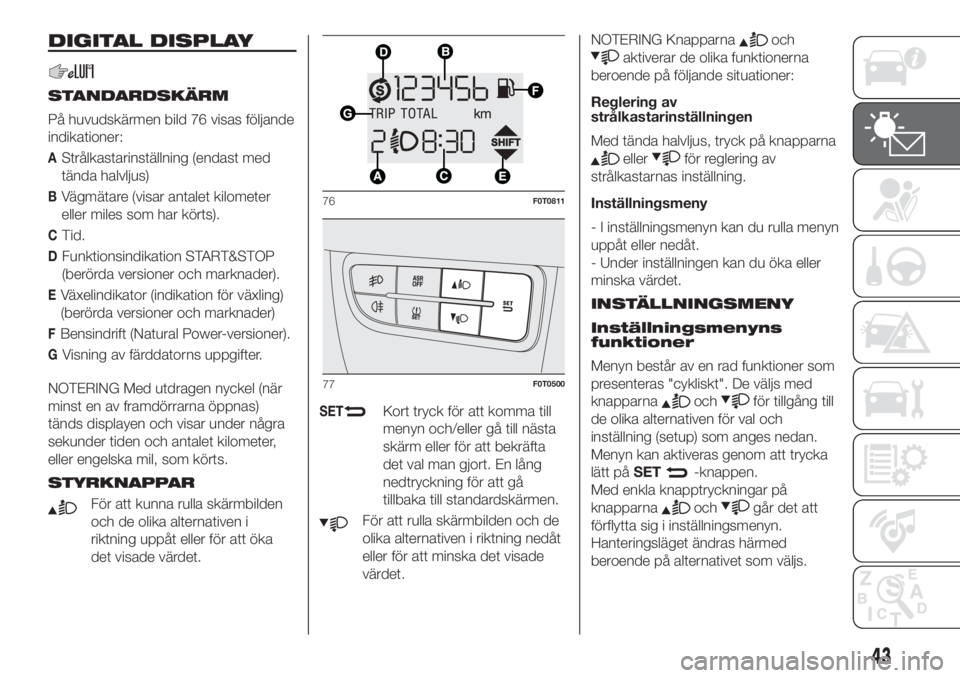

DIGITAL DISPLAY
STANDARDSKÄRM
På huvudskärmen bild 76 visas följande
indikationer:
AStrålkastarinställning (endast med
tända halvljus)
BVägmätare (visar antalet kilometer
eller miles som har körts).
CTid.
DFunktionsindikation START&STOP
(berörda versioner och marknader).
EVäxelindikator (indikation för växling)
(berörda versioner och marknader)
FBensindrift (Natural Power-versioner).
GVisning av färddatorns uppgifter.
NOTERING Med utdragen nyckel (när
minst en av framdörrarna öppnas)
tänds displayen och visar under några
sekunder tiden och antalet kilometer,
eller engelska mil, som körts.
STYRKNAPPAR
För att kunna rulla skärmbilden
och de olika alternativen i
riktning uppåt eller för att öka
det visade värdet.
SETKort tryck för att komma till
menyn och/eller gå till nästa
skärm eller för att bekräfta
det val man gjort. En lång
nedtryckning för att gå
tillbaka till standardskärmen.
För att rulla skärmbilden och de
olika alternativen i riktning nedåt
eller för att minska det visade
värdet.NOTERING Knapparna
och
aktiverar de olika funktionerna
beroende på följande situationer:
Reglering av
strålkastarinställningen
Med tända halvljus, tryck på knapparna
ellerför reglering av
strålkastarnas inställning.
Inställningsmeny
- I inställningsmenyn kan du rulla menyn
uppåt eller nedåt.
- Under inställningen kan du öka eller
minska värdet.
INSTÄLLNINGSMENY
Inställningsmenyns
funktioner
Menyn består av en rad funktioner som
presenteras "cykliskt". De väljs med
knapparna
ochför tillgång till
de olika alternativen för val och
inställning (setup) som anges nedan.
Menyn kan aktiveras genom att trycka
lätt påSET
-knappen.
Med enkla knapptryckningar på
knapparna
ochgår det att
förflytta sig i inställningsmenyn.
Hanteringsläget ändras härmed
beroende på alternativet som väljs.
76F0T0811
77F0T0500
43

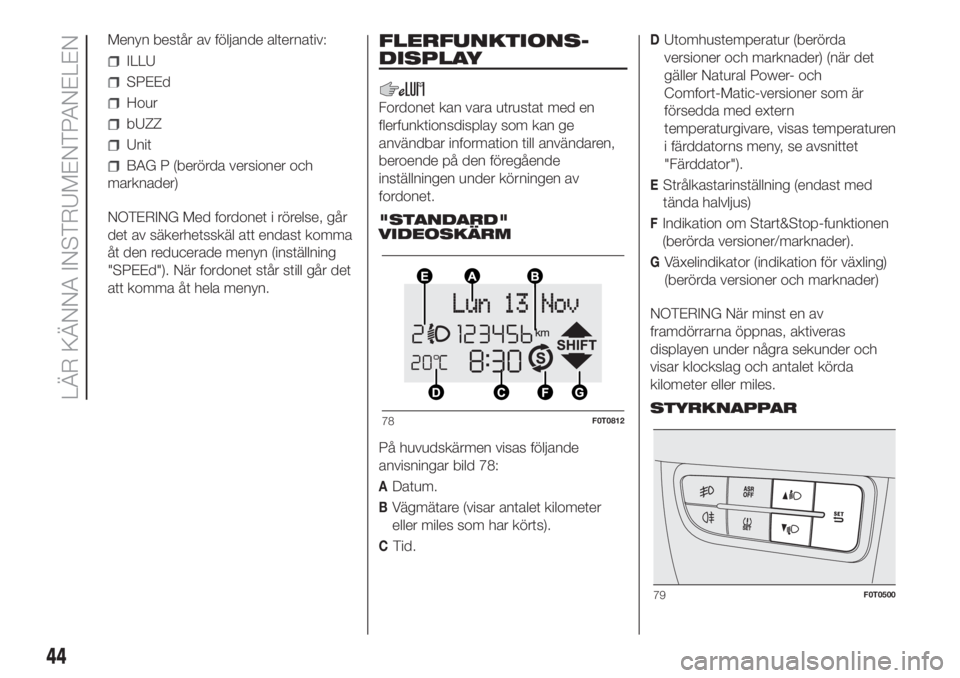

Menyn består av följande alternativ:
ILLU
SPEEd
Hour
bUZZ
Unit
BAG P (berörda versioner och
marknader)
NOTERING Med fordonet i rörelse, går
det av säkerhetsskäl att endast komma
åt den reducerade menyn (inställning
"SPEEd"). När fordonet står still går det
att komma åt hela menyn.
FLERFUNKTIONS-
DISPLAY
Fordonet kan vara utrustat med en
flerfunktionsdisplay som kan ge
användbar information till användaren,
beroende på den föregående
inställningen under körningen av
fordonet.
"STANDARD"
VIDEOSKÄRM
På huvudskärmen visas följande
anvisningar bild 78:
ADatum.
BVägmätare (visar antalet kilometer
eller miles som har körts).
CTid.
DUtomhustemperatur (berörda
versioner och marknader) (när det
gäller Natural Power- och
Comfort-Matic-versioner som är
försedda med extern
temperaturgivare, visas temperaturen
i färddatorns meny, se avsnittet
"Färddator").
EStrålkastarinställning (endast med
tända halvljus)
FIndikation om Start&Stop-funktionen
(berörda versioner/marknader).
GVäxelindikator (indikation för växling)
(berörda versioner och marknader)
NOTERING När minst en av
framdörrarna öppnas, aktiveras
displayen under några sekunder och
visar klockslag och antalet körda
kilometer eller miles.
STYRKNAPPAR
78F0T0812
79F0T0500
44
LÄR KÄNNA INSTRUMENTPANELEN

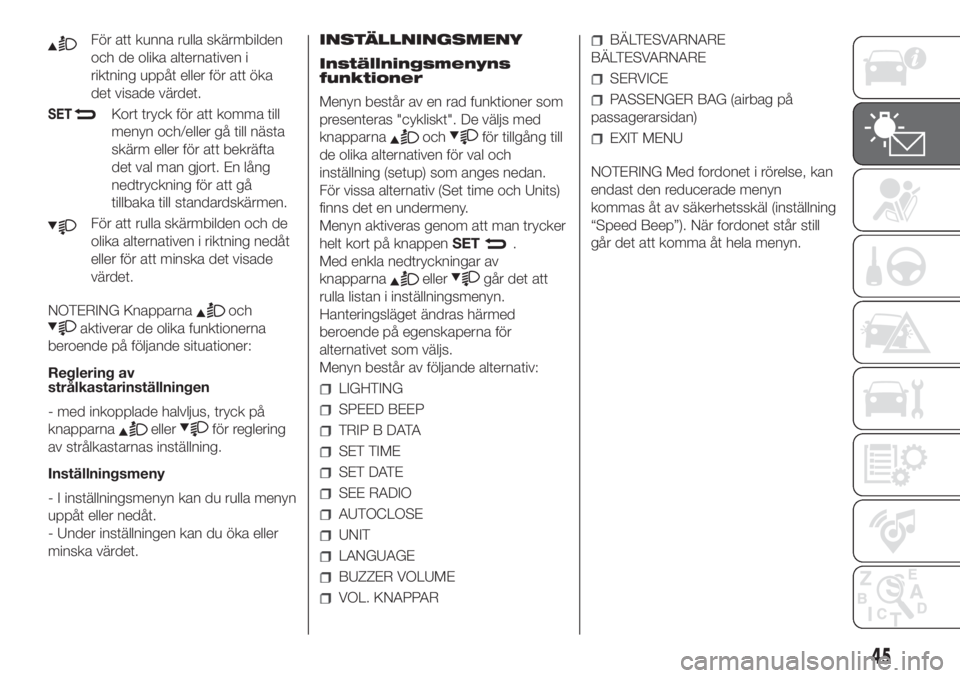

För att kunna rulla skärmbilden
och de olika alternativen i
riktning uppåt eller för att öka
det visade värdet.
SETKort tryck för att komma till
menyn och/eller gå till nästa
skärm eller för att bekräfta
det val man gjort. En lång
nedtryckning för att gå
tillbaka till standardskärmen.
För att rulla skärmbilden och de
olika alternativen i riktning nedåt
eller för att minska det visade
värdet.
NOTERING Knapparna
och
aktiverar de olika funktionerna
beroende på följande situationer:
Reglering av
strålkastarinställningen
- med inkopplade halvljus, tryck på
knapparna
ellerför reglering
av strålkastarnas inställning.
Inställningsmeny
- I inställningsmenyn kan du rulla menyn
uppåt eller nedåt.
- Under inställningen kan du öka eller
minska värdet.INSTÄLLNINGSMENY
Inställningsmenyns
funktioner
Menyn består av en rad funktioner som
presenteras "cykliskt". De väljs med
knapparna
ochför tillgång till
de olika alternativen för val och
inställning (setup) som anges nedan.
För vissa alternativ (Set time och Units)
finns det en undermeny.
Menyn aktiveras genom att man trycker
helt kort på knappenSET
.
Med enkla nedtryckningar av
knapparna
ellergår det att
rulla listan i inställningsmenyn.
Hanteringsläget ändras härmed
beroende på egenskaperna för
alternativet som väljs.
Menyn består av följande alternativ:
LIGHTING
SPEED BEEP
TRIP B DATA
SET TIME
SET DATE
SEE RADIO
AUTOCLOSE
UNIT
LANGUAGE
BUZZER VOLUME
VOL. KNAPPAR
BÄLTESVARNARE
BÄLTESVARNARE
SERVICE
PASSENGER BAG (airbag på
passagerarsidan)
EXIT MENU
NOTERING Med fordonet i rörelse, kan
endast den reducerade menyn
kommas åt av säkerhetsskäl (inställning
“Speed Beep”). När fordonet står still
går det att komma åt hela menyn.
45

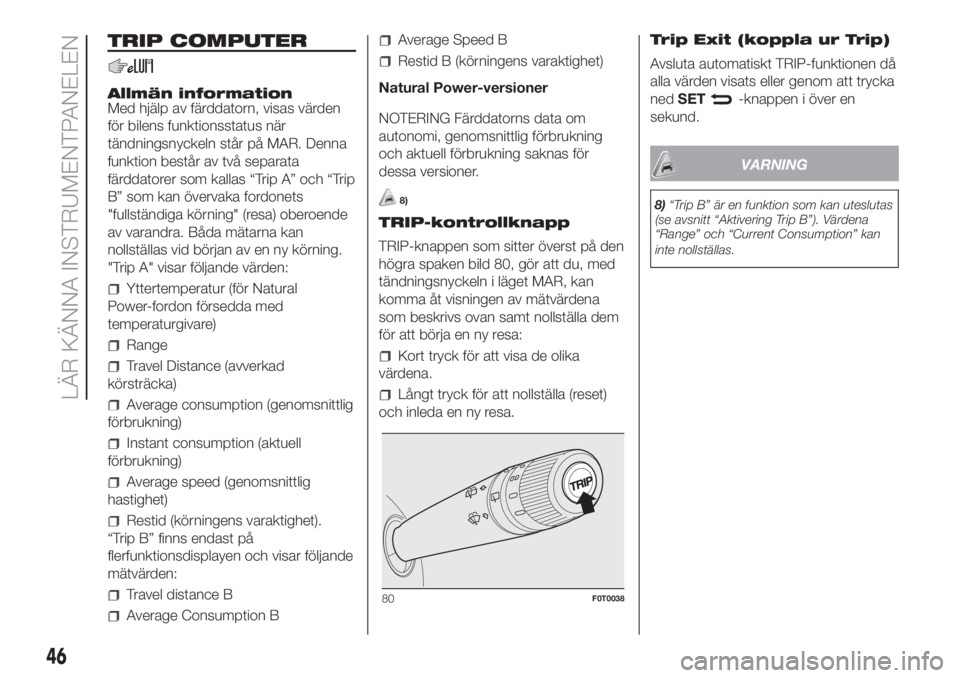

TRIP COMPUTER
Allmän information
Med hjälp av färddatorn, visas värden
för bilens funktionsstatus när
tändningsnyckeln står på MAR. Denna
funktion består av två separata
färddatorer som kallas “Trip A” och “Trip
B” som kan övervaka fordonets
"fullständiga körning" (resa) oberoende
av varandra. Båda mätarna kan
nollställas vid början av en ny körning.
"Trip A" visar följande värden:
Yttertemperatur (för Natural
Power-fordon försedda med
temperaturgivare)
Range
Travel Distance (avverkad
körsträcka)
Average consumption (genomsnittlig
förbrukning)
Instant consumption (aktuell
förbrukning)
Average speed (genomsnittlig
hastighet)
Restid (körningens varaktighet).
“Trip B” finns endast på
flerfunktionsdisplayen och visar följande
mätvärden:
Travel distance B
Average Consumption B
Average Speed B
Restid B (körningens varaktighet)
Natural Power-versioner
NOTERING Färddatorns data om
autonomi, genomsnittlig förbrukning
och aktuell förbrukning saknas för
dessa versioner.
8)
TRIP-kontrollknapp
TRIP-knappen som sitter överst på den
högra spaken bild 80, gör att du, med
tändningsnyckeln i läget MAR, kan
komma åt visningen av mätvärdena
som beskrivs ovan samt nollställa dem
för att börja en ny resa:
Kort tryck för att visa de olika
värdena.
Långt tryck för att nollställa (reset)
och inleda en ny resa.Trip Exit (koppla ur Trip)
Avsluta automatiskt TRIP-funktionen då
alla värden visats eller genom att trycka
nedSET
-knappen i över en
sekund.
VARNING
8)“Trip B” är en funktion som kan uteslutas
(se avsnitt “Aktivering Trip B”). Värdena
“Range” och “Current Consumption” kan
inte nollställas.
80F0T0038
46
LÄR KÄNNA INSTRUMENTPANELEN
