2019 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

77)En felaktig montering av bilbarnstolen kan göra skyddssystemet ineffektivt. Vid en olycka, kan bilbarnstolen lossna och barnet få skador
som även kan vara livshotande. För att installera bilbarnstolar för nyfödda eller småbarn, följ noga anvisningarna från tillverkaren.
78)När bilbarnstolen inte används, ska du fästa det med säkerhetsbältet eller med ISOFIX-fästena eller ta ut den ur fordonet. Låt det inte sitta
löst i kupén. På detta sätt undviker man att det orsakar allvarliga skador på passagerarna vid en plötslig inbromsning eller olycka.
79)Efter att ha installerat en bilbarnstol, ska du inte flytta sätet: ta alltid bort bilbarnstolen innan du utför någon typ av justering.
80)Försäkra dig alltid om att säkerhetsbältets diagonala del inte passerar under barnets arm eller bakom dess rygg. Vid en olycka, kan
säkerhetsbältet inte hålla kvar barnet, vilket leder till risken för skador som också kan vara livshotande. Barnet ska därför alltid ha sitt eget
säkerhetsbälte korrekt fastspänt.
81)Figurerna visar endast olika exempel på montering. Montera bilbarnstolen enligt instruktionerna som obligatoriskt ingår med den.
87

MONTERING AV
ISOFIX-
BILBARNSTOL
(berörda versioner och marknader)
82) 83)
På vissa versioner är de yttre
sittplatserna i baksätet försedda med
ISOFIX-fästen för att man snabbt,
lätt och säkert ska kunna montera en
bilbarnstol.
ISOFIX-systemet gör att du kan
montera ISOFIX-systemen för
kvarhållning av barn, utan att använda
fordonets säkerhetsbälten, utan genom
att direkt fästa bilbarnstolen med de
tre förankringarna som finns i fordonet.
Det går att utföra en blandad montering
av traditionella bilbarnstolar och
Isofix-bilbarnstolar på lika platser i
samma bil.
Som ett exempel visas på en bilbarnstol
av typ Isofix Universal som täcker
viktgrupp i bild 94. 1.
OBSERVERA! bild 94 är endast
indikativ för monteringen. Montera
bilbarnstolen enligt instruktionerna som
obligatoriskt ingår med den.För att installera en ISOFIX-bilbarnstol,
ska du fästa den bilbarnstolen vid de
två förankringsanordningarna av metall
A bild 95 som sitter i kontaktpunkten
med ryggstödet. Fäst sedan det övre
bältet (tillgängligt tillsammans med
bilbarnstolen) vid den särskilda
fästanordningen B bild 96 som sitter
bakom ryggstödets undre del.
Kom ihåg att, med Isofix Universal, kan
samtliga stolar som godkänts med
markeringen ECE R44 (R44/03 eller
senare uppdateringar).
I Lineaccessori MOPAR finns
barnstolen Isofix Universal "Duo Plus".
För ytterligare information gällande
installationen och/eller användningen av
barnstolen, se "Instruktionsboken"
som erhålls med barnstolen.
94F0T0010
95F0T0145
96F0T0284
88
SÄKERHET

PASSAGERARSÄTENAS LÄMPLIGHET FÖR ANVÄNDNING AV
ISOFIX-BILBARNSTOLAR
För versioner som är avsedda för persontransport (typgodkännande M1) anges tabellen nedan, enligt förordning ECE 16,
möjligheten att montera bilbarnstolar Isofix i säten med Isofix fästanordningar.
Viktgrupp Bilbarnstolens riktning Storleksklass IsofixPlacering av Isofix på sida i
baksätet
Grupp 0 (upp till 10 kg) Bakåtvänd EIL
Grupp 0+ (upp till 13 kg)Bakåtvänd E
IL
Bakåtvänd DIL (*)
Bakåtvänd CIL (*)
Grupp I (9 till 18 kg)Bakåtvänd D
IL (*)
Bakåtvänd CIL (*)
Framåtvänd BIUF
Framåtvänd B1IUF
Framåtvänd AIUF
IL Lämplig för fasthållningssystemen för barn Isofix i kategorin "Specifik för fordonet", "Begränsad" eller "Halvuniversal" som typgodkänts för detta speciella fordon.
(*) Det går att installera ISOFIX-bilbarnstolen genom att flytta fram framsätet.
IUF Lämpar sig för ISOFIX fasthållningssystem för barn placerade framåtvända, av Universal typ, godkända för användning i viktgruppen.
NOTERING De andra viktgrupperna täcks av specifika ISOFIX-bilbarnstolar som kan användas endast om de särskilt har
utprovats och typgodkänts för den gällande bilen (se listan över bilar som bifogas med bilbarnstolen).
89

BILBARNSTOLAR i-Size
Dessa bilbarnstolar som har
konstruerats och typgodkänts enligt
i-Size-förordningen (ECE R129)
garanterar bättre säkerhetsförhållanden
för att transportera barn i bilen:
skyldighet att transportera barnet i
bakåtvänd riktning upp till 15 månaders
ålder
ökning av skydd som erbjuds av
bilbarnstolen vid en sidokrock
uppmuntran att använda ISOFIX-
systemet för att undvika
installationsdefekter för bilbarnstolen
större effektivitet i valet av
bilbarnstol, som inte längre sker enligt
vikt, utan enligt barnets längd
bättre överenstämmelse mellan
fordonets säten och bilbarnstolen:
bilbarnstolarna i-Size kan anses vara
"Super ISOFIX", vilket innebär att de
kan installeras perfekt på de
typgodkända platserna i-Size, men de
kan också installeras på de
typgodkända ISOFIX-positionerna (ECE
R44).
OBS! Om sätena i ditt fordon är i-Size
typgodkända, visas det av symbolen
som anges i bild 97 vid ISOFIX-fästena.
OBS! För att kontrollera om fordonet
är typgodkänt för installationen av
bilbarnstolarna av i-Size-typen,
se tabellen på följande sida.
97F1B0124C
90
SÄKERHET

Följande tabell indikerar möjligheten att installera i-Size-bilbarnstolar, i enlighet med den europeiska lagstiftningen ECE 129.
i-Size-POSITIONER I FORDONET
AnordningPassagerare i
framsätetPassagerare bak på
sidornaPassagerare bak i
mitten
Bilbarnstolar i-SizeISO/R2 X X X
ISO/F2 X X X
X: sittplats som inte är lämplig för bilbarnstolar i-Size Universal.
OBS! Detta fordon är inte typgodkänt för användning av i-Size-bilbarnstolar. Trots det kan det i alla fall gå att installera en
i-Size-bilbarnstol i fordonet. Kontrollera att fordonet överensstämmer med den bilbarnstol som har identifierats på tillverkarens
webbplats
91

Nedan följer de
huvudsakliga
säkerhetsnormerna
som måste följas för
transport av barn
Huvudvarningar att följa för att barn ska
kunna färdas säkert:
Installera bilbarnstolarna i baksätet
eftersom detta anses vara den mest
skyddade platsen vid en eventuell
krock.
Låt barnet sitta i bakåtvänd
bilbarnstol så länge som möjligt, helst
tills barnet är 3-4 år gammalt.
R Om den främre airbagen på
passagerarsidan inaktiveras, kontrollera
alltid att den verkligen har inaktiverats
genom att varningslampan
tänds
med fast sken på instrumentpanelen
bild 98.
Följ noga anvisningarna som
medföljer bilbarnstolen. Förvara denna
handbok tillsammans med fordonets
övriga dokument. Använd inte
begagnade bilbarnstolar utan
instruktionsbok.
Varje fasthållningsanordning får
endast användas till en person.
Transportera aldrig två barn samtidigt.
Kontrollera alltid att säkerhetsbältena
inte trycker mot barnets hals.
Kontrollera alltid att säkerhetsbältena
är ordentligt fastspända genom att dra
i dem.
Under körningen ska du se till att
barnet inte kan sätta sig i onormala
positioner eller lossa säkerhetsbältena.
Låt aldrig barnet sätta
säkerhetsbältets diagonala del under
armarna eller bakom ryggen.
Kör aldrig barn eller nyfödda i
famnen på någon. Ingen är kapabel att
hålla tillbaka dem vid en krock.
Om bilen varit inblandad i en
bilolycka, ska du låta byta ut
bilbarnstolen mot en ny. Låt också byta
ut Isofix-fästena eller säkerhetsbältet
som bilstolen var fastsatt med,
beroende på den typ av bilbarnstol som
har installerats.
Vid behov går det att ta bort det
bakre huvudstödet för att främja
installationen av en bilbarnstol.
Huvudstödet ska alltid finnas i fordonet
och monteras om sittplatsen används
av en vuxen eller ett barn som sitter
på en bälteskudde.
VARNING
82)Montera endast bilbarnstolen när
fordonet står still. Bilbarnstolen är korrekt
förankrad när ett klickljud hörs som
bekräftar att den fästs på plats. Håll dig
alltid till anvisningarna för montering,
demontering och placering som
bilbarnstolstillverkaren är skyldig att
tillhandahålla. Om en ISOFIX/Universal
bilbarnstol inte har fästs med alla tre
fästena, kommer bilbarnstolen inte att
kunna ge barnet rätt skydd. Vid en
eventuell olycka, kan barnet utsättas för
allvarliga och livshotande skador.
83)Använd inte samma undre fästen för att
installera mer än ett skyddssystem för
barn.
98F0T0505
92
SÄKERHET

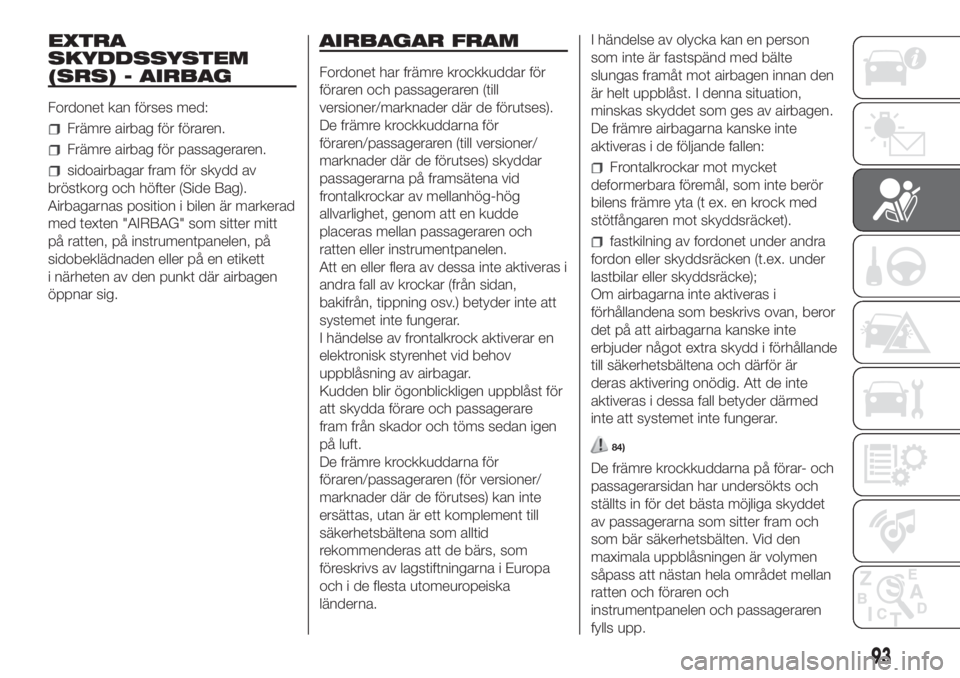

EXTRA
SKYDDSSYSTEM
(SRS) - AIRBAG
Fordonet kan förses med:
Främre airbag för föraren.
Främre airbag för passageraren.
sidoairbagar fram för skydd av
bröstkorg och höfter (Side Bag).
Airbagarnas position i bilen är markerad
med texten "AIRBAG" som sitter mitt
på ratten, på instrumentpanelen, på
sidobeklädnaden eller på en etikett
i närheten av den punkt där airbagen
öppnar sig.
AIRBAGAR FRAM
Fordonet har främre krockkuddar för
föraren och passageraren (till
versioner/marknader där de förutses).
De främre krockkuddarna för
föraren/passageraren (till versioner/
marknader där de förutses) skyddar
passagerarna på framsätena vid
frontalkrockar av mellanhög-hög
allvarlighet, genom att en kudde
placeras mellan passageraren och
ratten eller instrumentpanelen.
Att en eller flera av dessa inte aktiveras i
andra fall av krockar (från sidan,
bakifrån, tippning osv.) betyder inte att
systemet inte fungerar.
I händelse av frontalkrock aktiverar en
elektronisk styrenhet vid behov
uppblåsning av airbagar.
Kudden blir ögonblickligen uppblåst för
att skydda förare och passagerare
fram från skador och töms sedan igen
på luft.
De främre krockkuddarna för
föraren/passageraren (för versioner/
marknader där de förutses) kan inte
ersättas, utan är ett komplement till
säkerhetsbältena som alltid
rekommenderas att de bärs, som
föreskrivs av lagstiftningarna i Europa
och i de flesta utomeuropeiska
länderna.I händelse av olycka kan en person
som inte är fastspänd med bälte
slungas framåt mot airbagen innan den
är helt uppblåst. I denna situation,
minskas skyddet som ges av airbagen.
De främre airbagarna kanske inte
aktiveras i de följande fallen:
Frontalkrockar mot mycket
deformerbara föremål, som inte berör
bilens främre yta (t ex. en krock med
stötfångaren mot skyddsräcket).
fastkilning av fordonet under andra
fordon eller skyddsräcken (t.ex. under
lastbilar eller skyddsräcke);
Om airbagarna inte aktiveras i
förhållandena som beskrivs ovan, beror
det på att airbagarna kanske inte
erbjuder något extra skydd i förhållande
till säkerhetsbältena och därför är
deras aktivering onödig. Att de inte
aktiveras i dessa fall betyder därmed
inte att systemet inte fungerar.
84)
De främre krockkuddarna på förar- och
passagerarsidan har undersökts och
ställts in för det bästa möjliga skyddet
av passagerarna som sitter fram och
som bär säkerhetsbälten. Vid den
maximala uppblåsningen är volymen
såpass att nästan hela området mellan
ratten och föraren och
instrumentpanelen och passageraren
fylls upp.
93

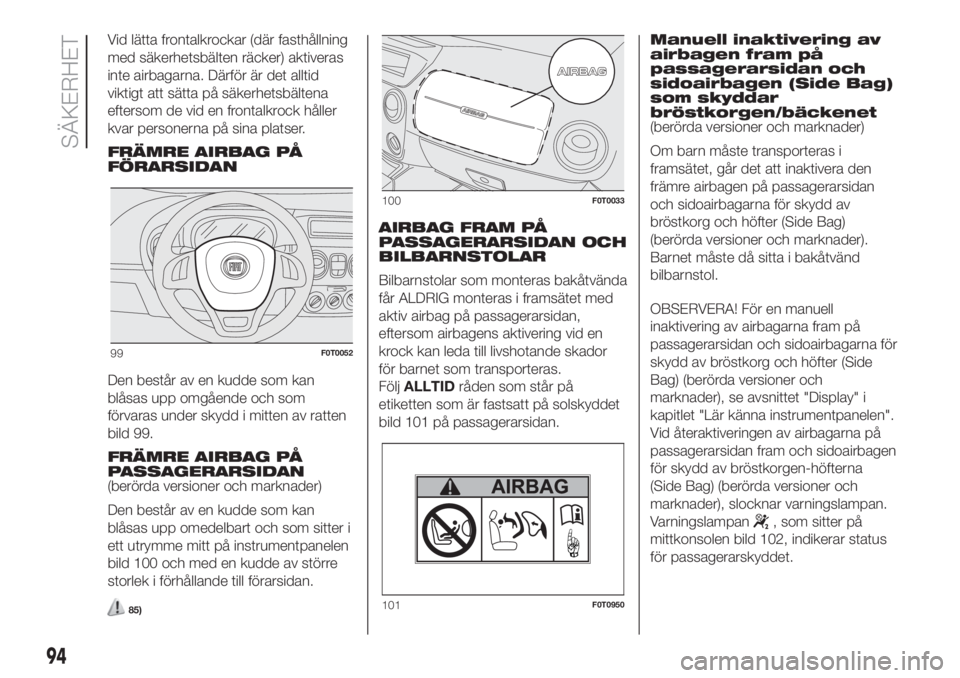

Vid lätta frontalkrockar (där fasthållning
med säkerhetsbälten räcker) aktiveras
inte airbagarna. Därför är det alltid
viktigt att sätta på säkerhetsbältena
eftersom de vid en frontalkrock håller
kvar personerna på sina platser.
FRÄMRE AIRBAG PÅ
FÖRARSIDAN
Den består av en kudde som kan
blåsas upp omgående och som
förvaras under skydd i mitten av ratten
bild 99.
FRÄMRE AIRBAG PÅ
PASSAGERARSIDAN
(berörda versioner och marknader)
Den består av en kudde som kan
blåsas upp omedelbart och som sitter i
ett utrymme mitt på instrumentpanelen
bild 100 och med en kudde av större
storlek i förhållande till förarsidan.
85)
AIRBAG FRAM PÅ
PASSAGERARSIDAN OCH
BILBARNSTOLAR
Bilbarnstolar som monteras bakåtvända
får ALDRIG monteras i framsätet med
aktiv airbag på passagerarsidan,
eftersom airbagens aktivering vid en
krock kan leda till livshotande skador
för barnet som transporteras.
FöljALLTIDråden som står på
etiketten som är fastsatt på solskyddet
bild 101 på passagerarsidan.Manuell inaktivering av
airbagen fram på
passagerarsidan och
sidoairbagen (Side Bag)
som skyddar
bröstkorgen/bäckenet
(berörda versioner och marknader)
Om barn måste transporteras i
framsätet, går det att inaktivera den
främre airbagen på passagerarsidan
och sidoairbagarna för skydd av
bröstkorg och höfter (Side Bag)
(berörda versioner och marknader).
Barnet måste då sitta i bakåtvänd
bilbarnstol.
OBSERVERA! För en manuell
inaktivering av airbagarna fram på
passagerarsidan och sidoairbagarna för
skydd av bröstkorg och höfter (Side
Bag) (berörda versioner och
marknader), se avsnittet "Display" i
kapitlet "Lär känna instrumentpanelen".
Vid återaktiveringen av airbagarna på
passagerarsidan fram och sidoairbagen
för skydd av bröstkorgen-höfterna
(Side Bag) (berörda versioner och
marknader), slocknar varningslampan.
Varningslampan
, som sitter på
mittkonsolen bild 102, indikerar status
för passagerarskyddet.
99F0T0052
100F0T0033
101F0T0950
94
SÄKERHET
