2019 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

IDENTIFIKATIONS-
DATA
Vi rekommenderar dig att skriva ner
beteckningarna för identifikation.
Identifieringsuppgifterna som tryckts
och står på märkskyltarna och deras
utplacering är de följande bild 182:
AMärkskylt med identifieringsuppgifter
och karosslack
BMärkning av bilchassit
CMotormärkning
MÄRKSKYLT MED
IDENTIFIERINGS-
UPPGIFTER OCH
KAROSSLACK
Den sitter på förardörrens stolpe och
bär följande identifieringsdata bild 183:
ATillverkarens namn
BTypgodkännandenummer
CIdentifikationskod för fordonstypen
DMax. tillåten vikt för bil med full last
EMax. tillåten vikt för bil med full last
och med släp
FMax. tillåten vikt på den första
framaxeln
GMax. tillåten vikt på den andra axeln
(bakaxeln)
HMotortyp
SKarossversionens kod
LReservdelsnummer
MKarossfärgens kod
NKorrekt värde för röktäthetens
absorptionskoefficient
IDENTIFIKATIONSDATA
(Berörda versioner och marknader)
Identifieringsuppgifterna som tryckts
och står på märkskyltarna och deras
utplacering är de följande bild 184:
AMärkskylt med identifieringsuppgifter
BMärkning av bilchassit
CMärkskylt för karossens lackering
DMotormärkning
MÄRKSKYLT MED
IDENTIFIERINGS-
UPPGIFTER
Sitter bak på fordonet och bär följande
identifieringsdata bild 185:
ATillverkarens namn
BTypgodkännandenummer
CIdentifikationskod för fordonstypen
182F0T0175
VERSIONE-VERSION
N° PER RICAMBI
N° FOR SPARES
MADE IN TURKEY
MOTORE-ENGINECODICE COLORE/PAINT
2 - 1 -
Kg
Kg
Kg
Kg
183F0V0725184F0T0320
185F0T0011
167

DChassits progressiva
tillverkningsnummer
EMax. tillåten vikt för bil med full last
FMaximalt tillåten vikt för fullastad bil
med släp.
GMax. tillåten vikt på framaxeln.
HMax. tillåten vikt på den andra axeln
(bakaxeln)
SMotortyp
LKarossversionens kod
MReservdelsnummer
NKorrekt koefficientvärde för rökighet
(för dieselmotorer).
MÄRKNING AV
BILCHASSIT
Märkningen är inpräglad i kupégolvet,
nära höger framstol.För åtkomst skjuter du luckan A framåt
bild 186.
Märkningen omfattar:
typ av fordon;
chassits progressiva
tillverkningsnummer.
MÄRKSKYLT FÖR
KAROSSERIETS
LACKERING
(Berörda versioner och marknader)
Sitter invändigt på motorhuven och
omfattar följande data bild 187:
ALacktillverkaren
BBeteckning
CFärgens Fiat-kod
DFärgnummer för färgkorrigeringar
eller omlackeringarMOTORMÄRKNING
Denna sitter på cylinderblocket och
anger motortyp och serienummer
BEHÅLLARNAS
MÄRKNING
42)
Varje metangasbehållare märks i
fabriken med stansad text högst upp
på behållaren.
Den stansade texten anger:
CNG ONLY(typ av gas som
gasbehållaren är avsedd för: endast
komprimerad naturgas).
DO NOT USE AFTER XX-XXXX
(sista förbrukningsdatum för flaskan:
månad-år)
FABER(flaskans tillverkare)
XX/XXXX/XXX(flaskans
serienummer)
XX L(gasflaskans märkvolym i liter)
XX KG(flaskans vikt i kg: specifik
för varje flaska)
20,0 MPa 15°C(drifttryck vid 15°C)
30.0MPa(gasbehållarens tryck
vid test).
EX110R- (ECE-
typgodkännandenummer)
ECE R 110(tillverkningsstandard).
CNG-1(typ av gasbehållare)
186F0T0084
187F0T0012
168
TEKNISKA DATA

XX/XXXX(testdatum för flaskans
tillverkning: månad/år)
USE ONLY FABER-APPROVED
PRD(varning om
säkerhetsanordningen PRD).
(–N)(stansat ENI).
Märkplåtarna (levereras tillsammans
med fordonets dokumentation) anger
datumet för den första kontrollen/
inspektionen av gasbehållarna.
INSPEKTION AV
ANLÄGGNINGEN
I enlighet med ECE förordning nr 110
måste gasbehållarna inspekteras vart
4:e år fr.o.m. fordonets
registreringsdatum eller i enlighet med
de enskilda ländernas specifika
föreskrifter.
VARNING
42)Om bilen har registrerats i ett annat
land än Italien, kan
typgodkännandeuppgifterna,
identifikationsuppgifterna och kontroll- och
inspektionsprocedurerna för
metanbehållarna variera beroende på de
nationella lagar som gäller i det landet.
Kom ihåg att gasbehållarnas livslängd är
20 år från produktionsdatumet enligt
ECE-förordningen nr. 110.
188F0T0361
169

MOTOR

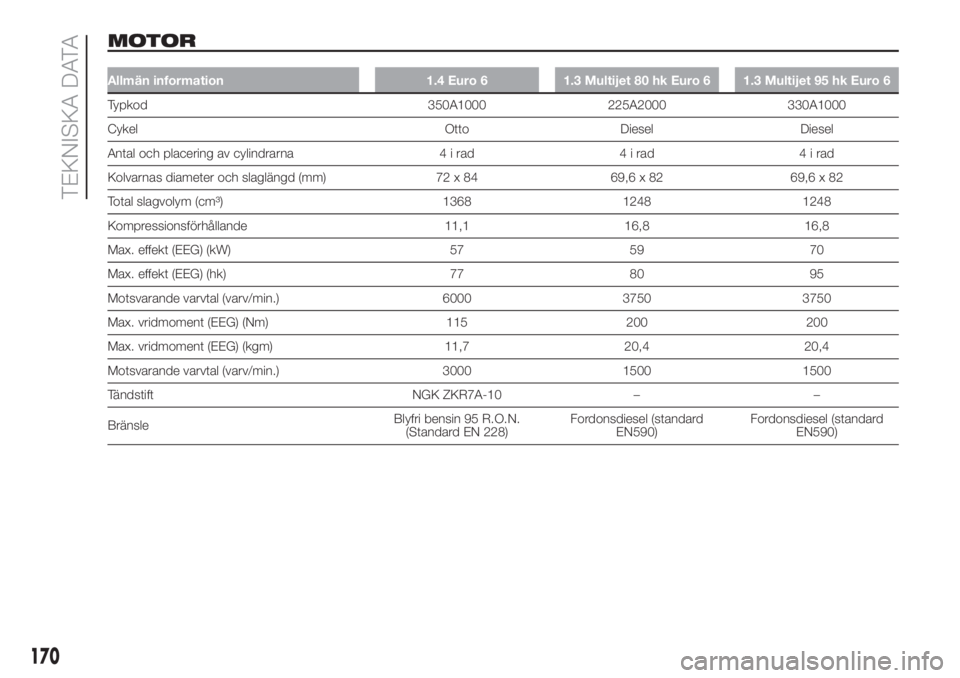

Allmän information 1.4 Euro 6 1.3 Multijet 80 hk Euro 6 1.3 Multijet 95 hk Euro 6
Typkod 350A1000 225A2000 330A1000
Cykel Otto Diesel Diesel
Antal och placering av cylindrarna 4 i rad 4 i rad 4 i rad
Kolvarnas diameter och slaglängd (mm) 72 x 84 69,6 x 82 69,6 x 82
Total slagvolym (cm³) 1368 1248 1248
Kompressionsförhållande 11,1 16,8 16,8
Max. effekt (EEG) (kW) 57 59 70
Max. effekt (EEG) (hk) 77 80 95
Motsvarande varvtal (varv/min.) 6000 3750 3750
Max. vridmoment (EEG) (Nm) 115 200 200
Max. vridmoment (EEG) (kgm) 11,7 20,4 20,4
Motsvarande varvtal (varv/min.) 3000 1500 1500
Tändstift NGK ZKR7A-10 – –
BränsleBlyfri bensin 95 R.O.N.
(Standard EN 228)Fordonsdiesel (standard
EN590)Fordonsdiesel (standard
EN590)
170
TEKNISKA DATA

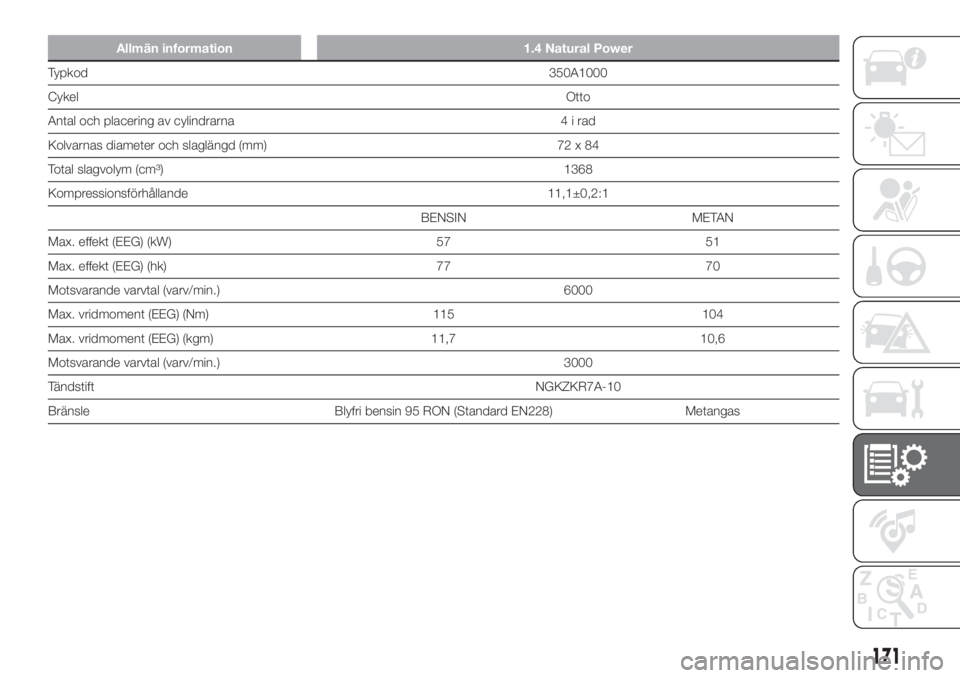

Allmän information 1.4 Natural Power
Typkod350A1000
CykelOtto
Antal och placering av cylindrarna 4 i rad
Kolvarnas diameter och slaglängd (mm) 72 x 84
Total slagvolym (cm³) 1368
Kompressionsförhållande 11,1±0,2:1
BENSIN METAN
Max. effekt (EEG) (kW) 57 51
Max. effekt (EEG) (hk) 77 70
Motsvarande varvtal (varv/min.) 6000
Max. vridmoment (EEG) (Nm) 115 104
Max. vridmoment (EEG) (kgm) 11,7 10,6
Motsvarande varvtal (varv/min.) 3000
TändstiftNGKZKR7A-10
Bränsle Blyfri bensin 95 RON (Standard EN228) Metangas
171

HJUL
STANDARDFÄLGAR OCH -DÄCK

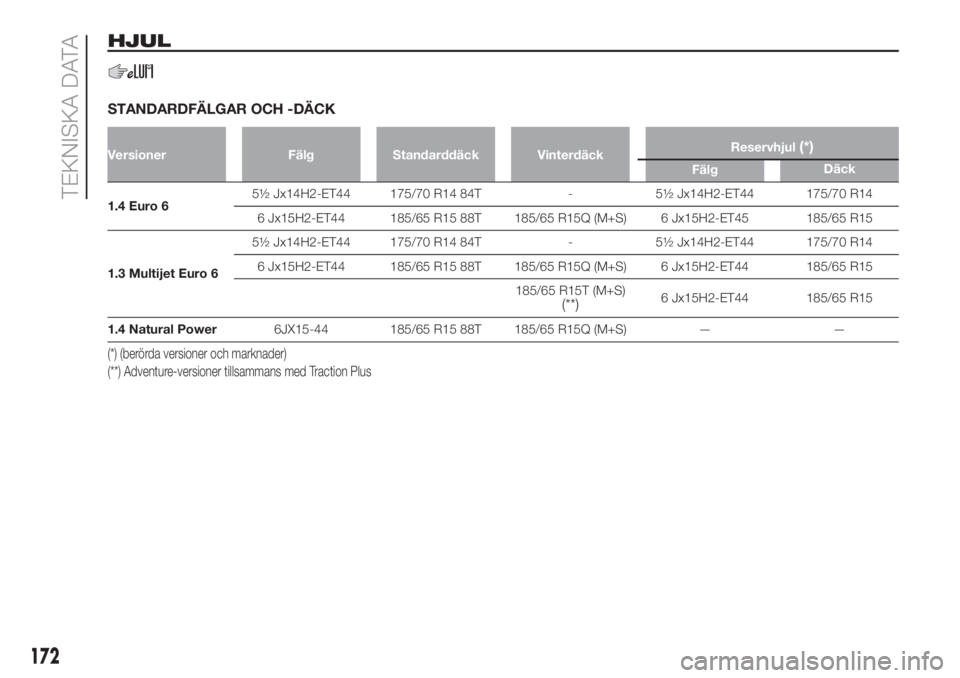

Versioner Fälg Standarddäck VinterdäckReservhjul(*)
FälgDäck
1.4 Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET45 185/65 R15
1.3 Multijet Euro 65½ Jx14H2-ET44 175/70 R14 84T - 5½ Jx14H2-ET44 175/70 R14
6 Jx15H2-ET44 185/65 R15 88T 185/65 R15Q (M+S) 6 Jx15H2-ET44 185/65 R15
185/65 R15T (M+S)
(**)6 Jx15H2-ET44 185/65 R15
1.4 Natural Power6JX15-44 185/65 R15 88T 185/65 R15Q (M+S) — —
(*) (berörda versioner och marknader)
(**) Adventure-versioner tillsammans med Traction Plus
172
TEKNISKA DATA

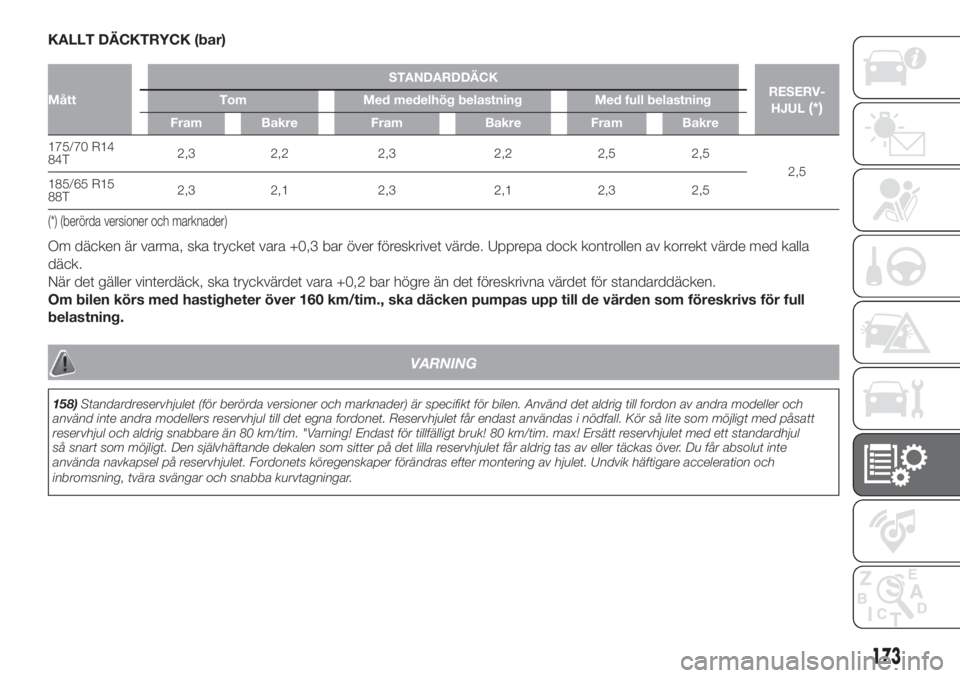

KALLT DÄCKTRYCK (bar)
MåttSTANDARDDÄCK
RESERV-
HJUL(*)Tom Med medelhög belastning Med full belastning
Fram Bakre Fram Bakre Fram Bakre
175/70 R14
84T2,3 2,2 2,3 2,2 2,5 2,5
2,5
185/65 R15
88T2,3 2,1 2,3 2,1 2,3 2,5
(*) (berörda versioner och marknader)
Om däcken är varma, ska trycket vara +0,3 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla
däck.
När det gäller vinterdäck, ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för standarddäcken.
Om bilen körs med hastigheter över 160 km/tim., ska däcken pumpas upp till de värden som föreskrivs för full
belastning.
VARNING
158)Standardreservhjulet (för berörda versioner och marknader) är specifikt för bilen. Använd det aldrig till fordon av andra modeller och
använd inte andra modellers reservhjul till det egna fordonet. Reservhjulet får endast användas i nödfall. Kör så lite som möjligt med påsatt
reservhjul och aldrig snabbare än 80 km/tim. "Varning! Endast för tillfälligt bruk! 80 km/tim. max! Ersätt reservhjulet med ett standardhjul
så snart som möjligt. Den självhäftande dekalen som sitter på det lilla reservhjulet får aldrig tas av eller täckas över. Du får absolut inte
använda navkapsel på reservhjulet. Fordonets köregenskaper förändras efter montering av hjulet. Undvik häftigare acceleration och
inbromsning, tvära svängar och snabba kurvtagningar.
173

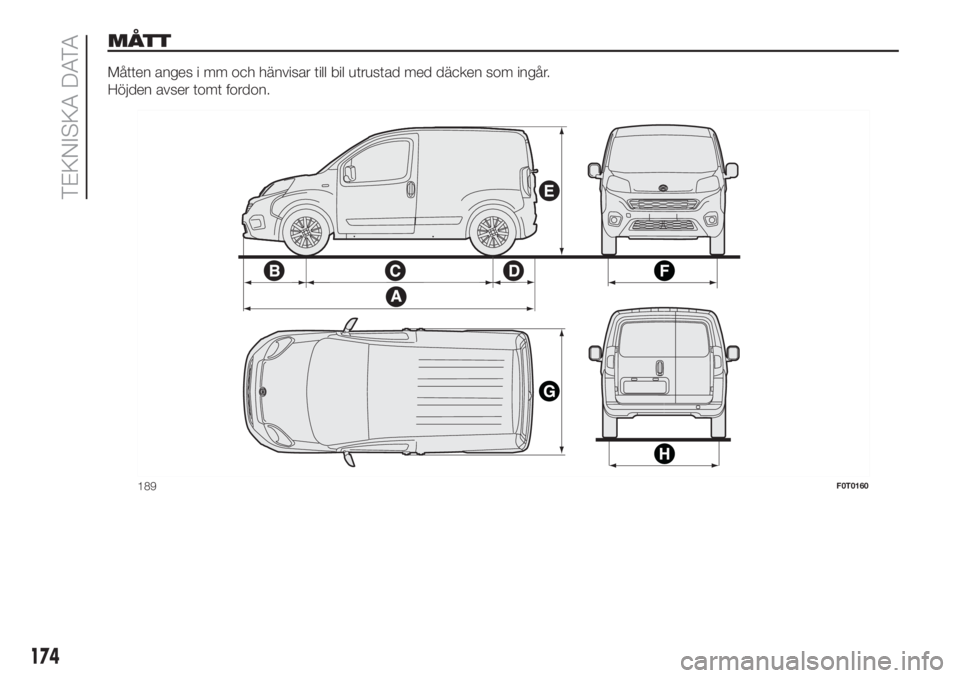

MÅTT
Måtten anges i mm och hänvisar till bil utrustad med däcken som ingår.
Höjden avser tomt fordon.
189F0T0160
174
TEKNISKA DATA
