2019 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

DIESELVERSIONER EURO 6
När man har nått 175 000 km/tio år, ska kontrollerna som anges i underhållsschemat upprepas i intervaller från och med den
första intervallen för att respektera de underhållsintervaller man hittills utfört.
Mil i hundratal 35 70 105 140 175
År 2 4 6 8 10
Kontroll av batteriets laddningsstatus och eventuell laddning●●●●●
Kontroll av däckens skick/slitage och eventuell tryckjustering samt kontroll
av skick/förfallodatum för däcklagningssatsen "Fix&Go Automatic" (berörda
versioner och marknader)●●●●●
Kontroll av belysningssystemets funktion (strålkastare, körriktningsvisare,
varningslampor, bagageutrymme, kupé, handskfack, kontrollampor på
instrumentpanelen osv.)●●●●●
Kontroll och eventuell påfyllning av vätskenivå (motorkylning, bromsar/
hydraulisk koppling, spolarvätska, batteri och i förekommande fall,
tillsatsmedel för utsläpp - (UREA) (1) (2)●●●●●
Kontroll av avgasutsläpp/avgasernas rökgrad●●●●●
Kontroll av bränslesystemets och motorkontrollens funktion,
avgasutsläppen och (på berörda versioner och marknader) motoroljans
försämring med hjälp av diagnosuttaget●●●●●
(1) Eventuella påfyllningar ska utföras med vätskorna som anges i fordonsdokumentationen och endast efter att ha kontrollerat att anläggningen är hel.
(2) Förbrukningen av tillsatsmedlet för utsläpp (UREA) beror på fordonets användningsförhållanden och signaleras med varningslampan som tänds eller
meddelandet som visas på instrumentpanelen
151

Mil i hundratal 35 70 105 140 175
År 2 4 6 8 10
Visuell kontroll av skick och helhet: utvändig inspektion av karossen,
skyddet under karossen, de styva och böjbara ledningarna (tömning,
bränsletillförsel, bromsar) och gummidelarna (damasker, muffar, bussningar
osv.).●●●●●
Kontroll av vindrutetorkarens/bakrutetorkarens placering och slitage (i
förekommande fall)●●●●●
Funktionskontroll av vindrutetorkare, inriktning av sprutmunstycken●●●●●
Kontroll av låsens och motorhuvens rengöring, rengöring och smörjning av
mekanik.●●●●●
Kontroll och rengöring av de undre glidgejderna för skjutdörrar (eller var
sjätte månad)●●●●●
Kontroll och eventuell justering av handbromsens rörelse●●●●●
Kontroll av skick och slitage för bromsbeläggen fram på skivbromsarna och
kontroll av signaleringsfunktionen för slitna belägg●●●●●
Kontroll av tillstånd och slitage på de bakre trumbromsarnas bromsbelägg●●
Visuell kontroll av drivremen eller drivremmarna för tillbehörsdrift.●●
Kontroll av olja för mekanisk växel●
Kontroll av växellådsoljans nivå (versioner 1.3 Multijet 80 hk Euro 6 med
COMFORT-MATIC-växellåda)●●●●●
152
UNDERHÅLL OCH SKÖTSEL

Mil i hundratal 35 70 105 140 175
År 2 4 6 8 10
Byta motorolja och oljefilter (versioner med DPF)(4)
Byte av drivremmen/drivremmarna för tillbehörsdrift(3)
Byte av bränslefilterpatronen. (5)●●
Byte av luftfilterpatronen.●●●●●
Byte av bromsvätska(6)
Byta filter i passagerarutrymmet●●●●●
(4) Det faktiska intervallet för byte av motoroljan och oljefiltret beror på användningsvillkoren för fordonet och signaleras med varningslampan eller meddelandet (på
vissa modeller) på instrumentpanelen (se avsnittet "Varningslampor och meddelanden" i kapitlet "Lär känna instrumentpanelen"). De ska dock bytasminst en
gång vartannat år. Om fordonet används mest för stadskörning ska motorolja och filter bytas en gång om året. (3) Den maximala kilometersträckan är 120 000 km. Oberoende av kilometersträckan, måste remmen bytas ut vart sjätte år. Vid en tung användning av fordonet
(dammiga områden, kalla klimat, stadskörning, långa körningar på lägsta varvtal), är den maximala kilometersträckan 60 000 km. Remmen måste bytas ut vart
fjärde år oberoende av kilometersträckan som körts.
(5) Om man tankar fordonet med bränsle som håller en lägre kvalitet än vad den europeiska specifikationen anger, rekommenderar vi att man byter detta filter var
35 000:e km
(6) Oavsett körsträcka ska bromsvätskan bytas ut minst vartannat år.
153

REGELBUNDNA
KONTROLLER
Var 1 000:e km eller före längre resor
ska du kontrollera och eventuellt fylla
på:
motorkylvätskans nivå
bromsvätskans nivå
Kontroll och återställning av
tillsatsnivån för dieselutsläppAdBlue®
(UREA) (berörda versioner och
marknader)
spolarvätskans nivå
Däckens tryck och skick.
belysningssystemets funktion
(strålkastare, körriktningsvisare,
varningslampor etc)
vindrutetorkar- och
vindrutespolaranläggningens funktion
och placering/slitage på vindrutans/
bakrutans torkarblad.
För att vara säker på att fordonet alltid
fungerar effektivt och förblir i ett väl
underhållet skick, rekommenderar vi att
du utför de ovannämnda åtgärderna i
regelbundna intervaller (som en
fingervisning bör du utföra dem var 1
000:e km, medan när det gäller
kontrollen och en eventuell påfyllning av
motorns oljenivå, ska detta utföras var
3 000:e km).
TUNG DRIFT AV
BILEN
Om fordonet i huvudsak används under
något av följande särskilt hårda
förhållanden:
bogsering av släp eller husvagn;
dammiga vägar
korta (mindre än7-8km)och
upprepade körsträckor med en
utomhustemperatur under noll;
motor som ofta går på tomgång eller
kör långa sträckor med låg hastighet
eller om bilen inte har använts under en
längre tid
I så fall är det nödvändigt att utföra
följande kontroller oftare än vad som
anges i underhållsschemat:
kontroll av skick och slitage på de
främre skivbromsarnas bromsbelägg
kontroll av rengöring av lås, huvar,
motor och bagagerum, rengöring
och smörjning av mekanik
syngranskning av tillstånden: motor,
växellåda, transmission, rörledningarnas
styva och flexibla delar (avgassystem,
bränslematning, bromsar), gummidelar
(damasker, muffar, bussningar osv.)
kontroll av batteriets laddningsstatus
och vätskenivå (elektrolytvätska)
synkontroll av skicket på remmarna
för tillbehörsdrift
kontroll och eventuellt byte av
motoroljan och oljefiltret
återställning av tillsatsnivån för
dieselutsläppAdBlue® (UREA)
(berörda versioner och marknader), när
varningslampan tänds eller meddelan-
det visas på displayen
kontroll och eventuellt byte av
pollenfiltret
kontroll och eventuellt byte av
luftfilter.
154
UNDERHÅLL OCH SKÖTSEL

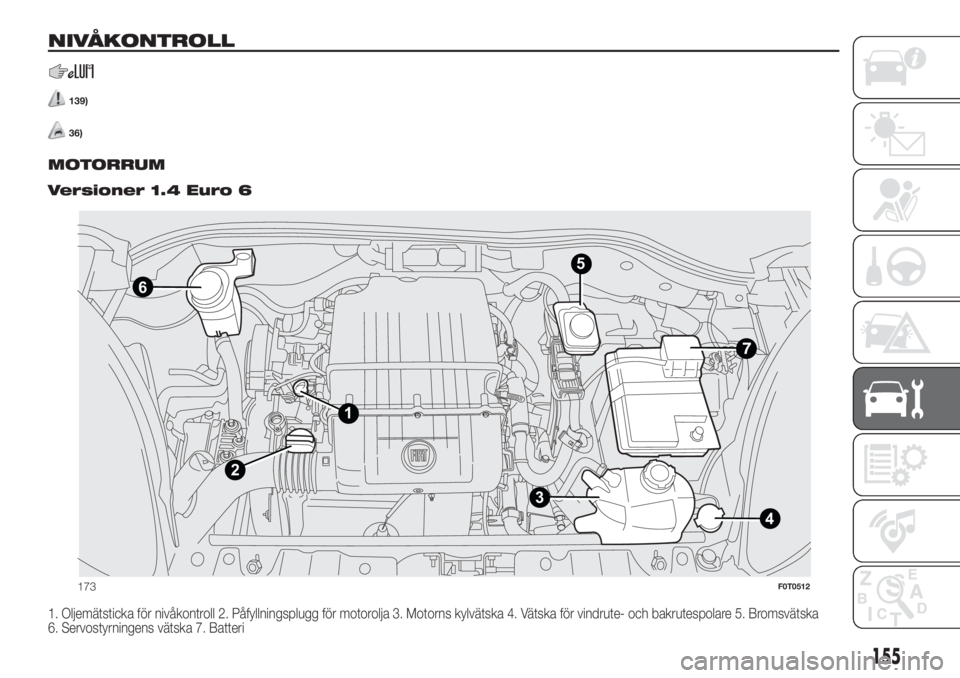

NIVÅKONTROLL
139)
36).
MOTORRUM.
Versioner 1.4 Euro 6
1. Oljemätsticka för nivåkontroll 2. Påfyllningsplugg för motorolja 3. Motorns kylvätska 4. Vätska för vindrute- och bakrutespolare 5. Bromsvätska
6. Servostyrningens vätska 7. Batteri
4
6
1
2
35
173F0T0512
155

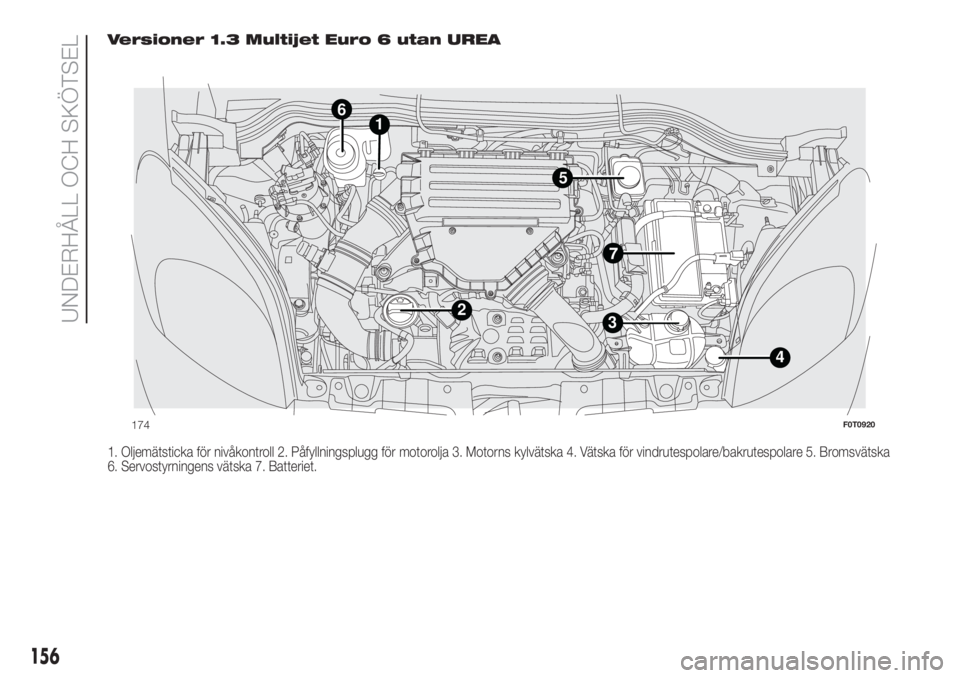

Versioner 1.3 Multijet Euro 6 utan UREA
1. Oljemätsticka för nivåkontroll 2. Påfyllningsplugg för motorolja 3. Motorns kylvätska 4. Vätska för vindrutespolare/bakrutespolare 5. Bromsvätska
6. Servostyrningens vätska 7. Batteriet.
1
32
4
5
6
174F0T0920
156
UNDERHÅLL OCH SKÖTSEL

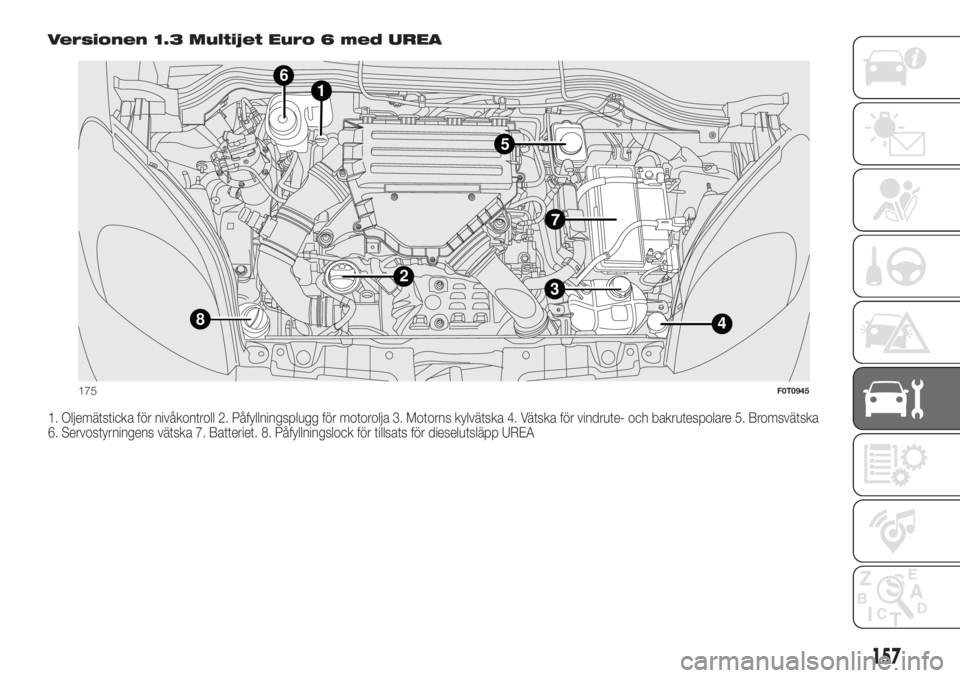

Versionen 1.3 Multijet Euro 6 med UREA
1. Oljemätsticka för nivåkontroll 2. Påfyllningsplugg för motorolja 3. Motorns kylvätska 4. Vätska för vindrute- och bakrutespolare 5. Bromsvätska
6. Servostyrningens vätska 7. Batteriet. 8. Påfyllningslock för tillsats för dieselutsläpp UREA
1
3
8
2
4
5
6
175F0T0945
157

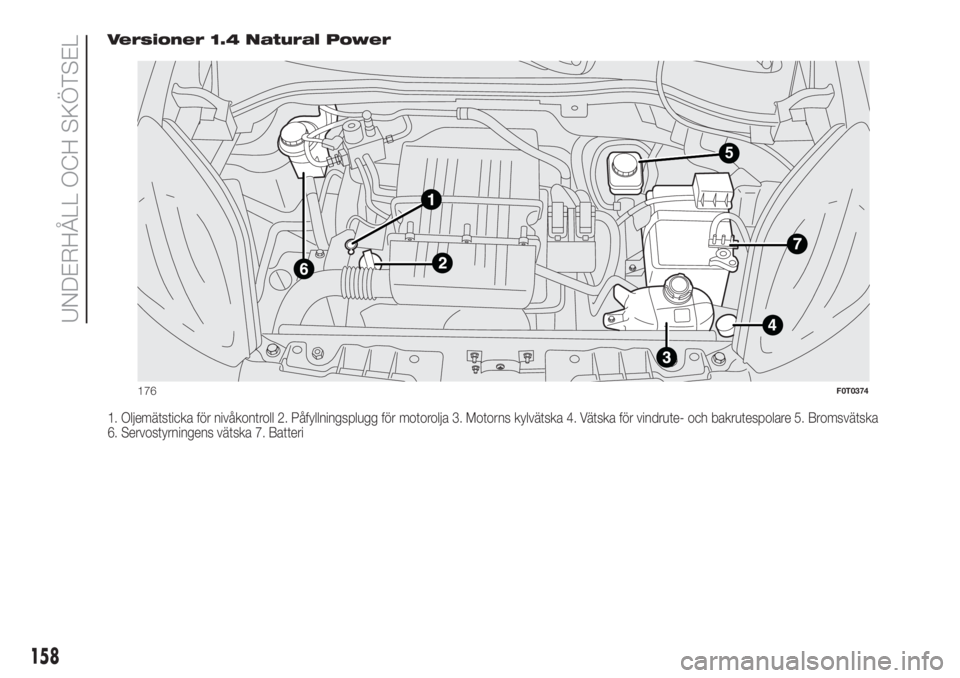

Versioner 1.4 Natural Power
1. Oljemätsticka för nivåkontroll 2. Påfyllningsplugg för motorolja 3. Motorns kylvätska 4. Vätska för vindrute- och bakrutespolare 5. Bromsvätska
6. Servostyrningens vätska 7. Batteri
5
176F0T0374
158
UNDERHÅLL OCH SKÖTSEL
