2019 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

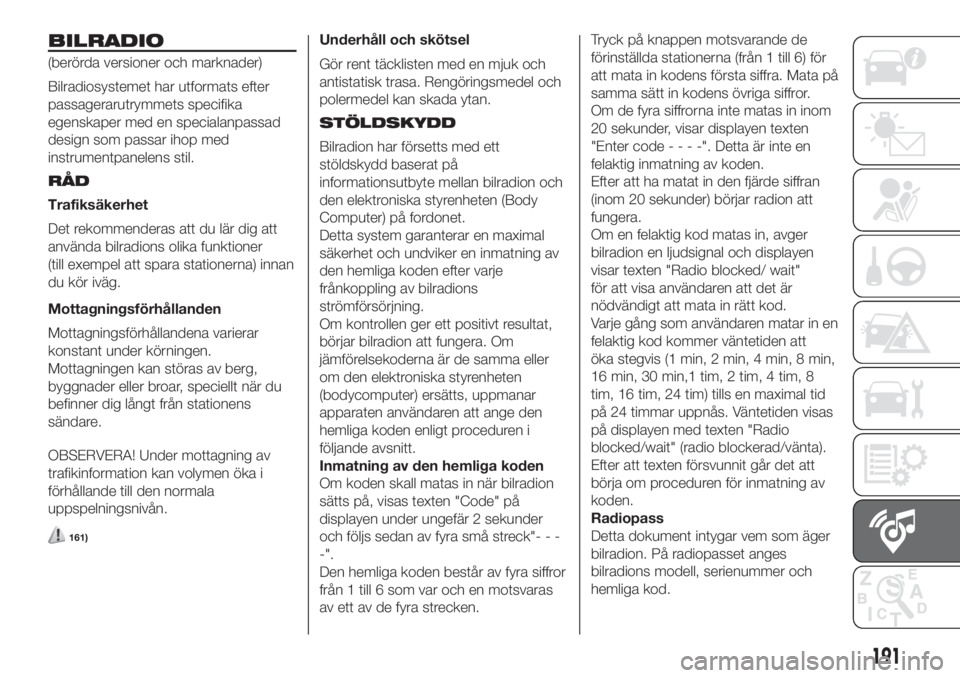

BILRADIO
(berörda versioner och marknader)
Bilradiosystemet har utformats efter
passagerarutrymmets specifika
egenskaper med en specialanpassad
design som passar ihop med
instrumentpanelens stil.
RÅD
Trafiksäkerhet
Det rekommenderas att du lär dig att
använda bilradions olika funktioner
(till exempel att spara stationerna) innan
du kör iväg.
Mottagningsförhållanden
Mottagningsförhållandena varierar
konstant under körningen.
Mottagningen kan störas av berg,
byggnader eller broar, speciellt när du
befinner dig långt från stationens
sändare.
OBSERVERA! Under mottagning av
trafikinformation kan volymen öka i
förhållande till den normala
uppspelningsnivån.
161)
Underhåll och skötsel
Gör rent täcklisten med en mjuk och
antistatisk trasa. Rengöringsmedel och
polermedel kan skada ytan.
STÖLDSKYDD
Bilradion har försetts med ett
stöldskydd baserat på
informationsutbyte mellan bilradion och
den elektroniska styrenheten (Body
Computer) på fordonet.
Detta system garanterar en maximal
säkerhet och undviker en inmatning av
den hemliga koden efter varje
frånkoppling av bilradions
strömförsörjning.
Om kontrollen ger ett positivt resultat,
börjar bilradion att fungera. Om
jämförelsekoderna är de samma eller
om den elektroniska styrenheten
(bodycomputer) ersätts, uppmanar
apparaten användaren att ange den
hemliga koden enligt proceduren i
följande avsnitt.
Inmatning av den hemliga koden
Om koden skall matas in när bilradion
sätts på, visas texten "Code" på
displayen under ungefär 2 sekunder
och följs sedan av fyra små streck"- - -
-".
Den hemliga koden består av fyra siffror
från 1 till 6 som var och en motsvaras
av ett av de fyra strecken.Tryck på knappen motsvarande de
förinställda stationerna (från 1 till 6) för
att mata in kodens första siffra. Mata på
samma sätt in kodens övriga siffror.
Om de fyra siffrorna inte matas in inom
20 sekunder, visar displayen texten
"Enter code----".Detta är inte en
felaktig inmatning av koden.
Efter att ha matat in den fjärde siffran
(inom 20 sekunder) börjar radion att
fungera.
Om en felaktig kod matas in, avger
bilradion en ljudsignal och displayen
visar texten "Radio blocked/ wait"
för att visa användaren att det är
nödvändigt att mata in rätt kod.
Varje gång som användaren matar in en
felaktig kod kommer väntetiden att
öka stegvis (1 min, 2 min, 4 min, 8 min,
16 min, 30 min,1 tim, 2 tim, 4 tim, 8
tim, 16 tim, 24 tim) tills en maximal tid
på 24 timmar uppnås. Väntetiden visas
på displayen med texten "Radio
blocked/wait" (radio blockerad/vänta).
Efter att texten försvunnit går det att
börja om proceduren för inmatning av
koden.
Radiopass
Detta dokument intygar vem som äger
bilradion. På radiopasset anges
bilradions modell, serienummer och
hemliga kod.
191

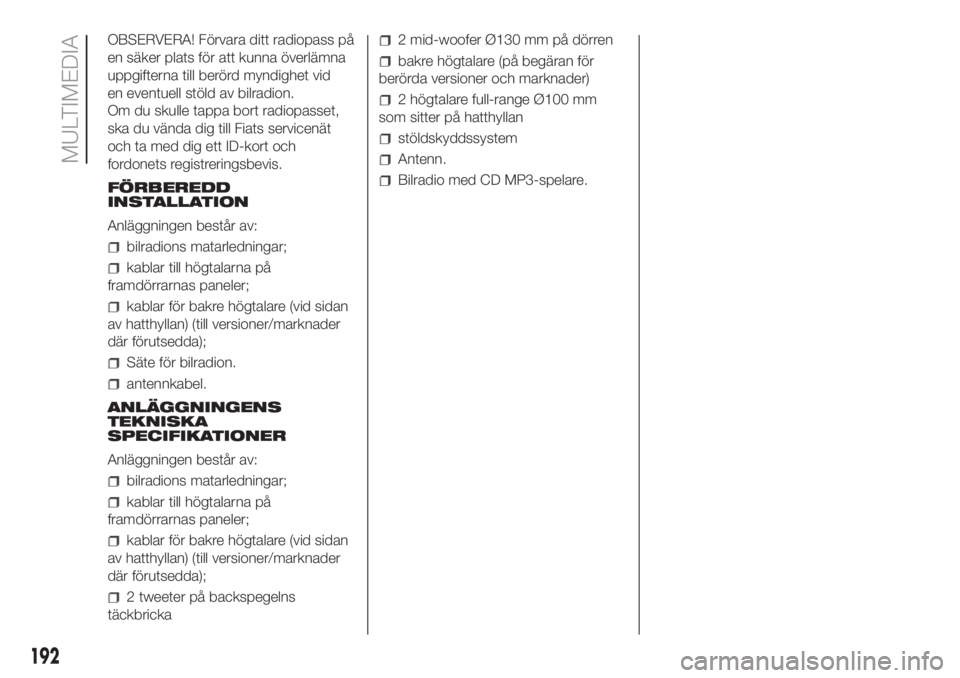

OBSERVERA! Förvara ditt radiopass på
en säker plats för att kunna överlämna
uppgifterna till berörd myndighet vid
en eventuell stöld av bilradion.
Om du skulle tappa bort radiopasset,
ska du vända dig till Fiats servicenät
och ta med dig ett ID-kort och
fordonets registreringsbevis.
FÖRBEREDD
INSTALLATION
Anläggningen består av:
bilradions matarledningar;
kablar till högtalarna på
framdörrarnas paneler;
kablar för bakre högtalare (vid sidan
av hatthyllan) (till versioner/marknader
där förutsedda);
Säte för bilradion.
antennkabel.
ANLÄGGNINGENS
TEKNISKA
SPECIFIKATIONER
Anläggningen består av:
bilradions matarledningar;
kablar till högtalarna på
framdörrarnas paneler;
kablar för bakre högtalare (vid sidan
av hatthyllan) (till versioner/marknader
där förutsedda);
2 tweeter på backspegelns
täckbricka
2 mid-woofer Ø130 mm på dörren
bakre högtalare (på begäran för
berörda versioner och marknader)
2 högtalare full-range Ø100 mm
som sitter på hatthyllan
stöldskyddssystem
Antenn.
Bilradio med CD MP3-spelare.
192

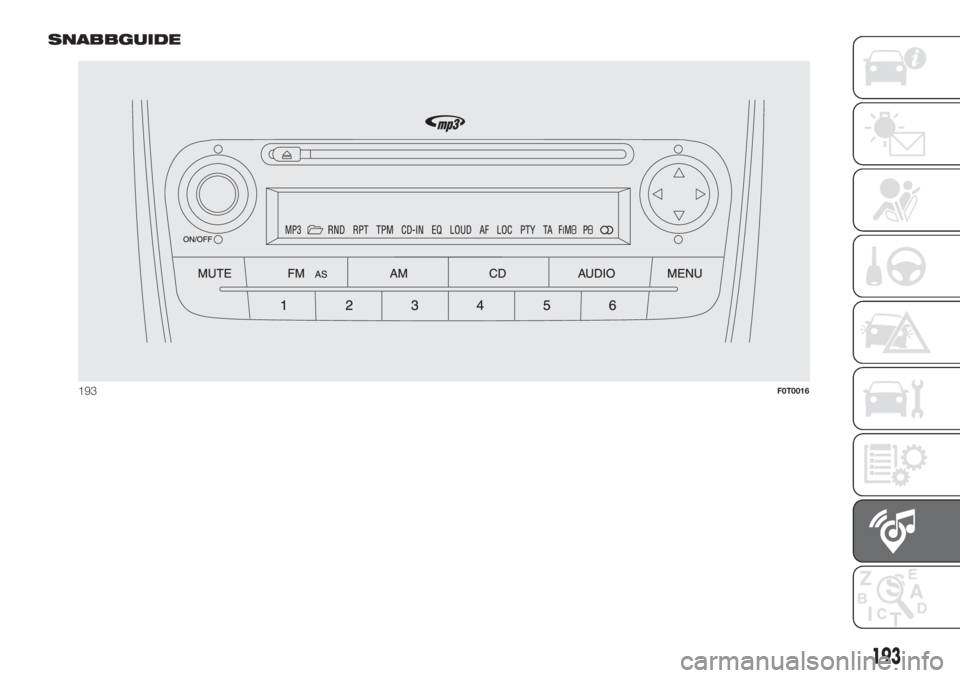

MULTIMEDIA

SNABBGUIDE
193F0T0016
193

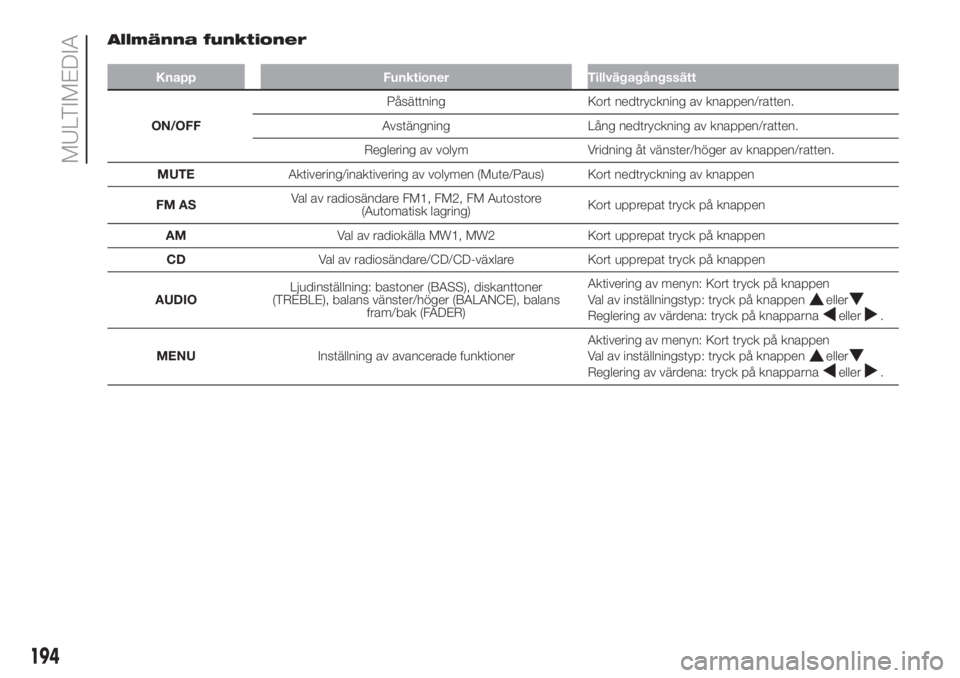

Allmänna funktioner
Knapp Funktioner Tillvägagångssätt
ON/OFFPåsättning Kort nedtryckning av knappen/ratten.
Avstängning Lång nedtryckning av knappen/ratten.
Reglering av volym Vridning åt vänster/höger av knappen/ratten.
MUTEAktivering/inaktivering av volymen (Mute/Paus) Kort nedtryckning av knappen
FM ASVal av radiosändare FM1, FM2, FM Autostore
(Automatisk lagring)Kort upprepat tryck på knappen
AMVal av radiokälla MW1, MW2 Kort upprepat tryck på knappen
CDVal av radiosändare/CD/CD-växlare Kort upprepat tryck på knappen
AUDIOLjudinställning: bastoner (BASS), diskanttoner
(TREBLE), balans vänster/höger (BALANCE), balans
fram/bak (FADER)Aktivering av menyn: Kort tryck på knappen
Val av inställningstyp: tryck på knappen
ellerReglering av värdena: tryck på knapparnaeller.
MENUInställning av avancerade funktionerAktivering av menyn: Kort tryck på knappen
Val av inställningstyp: tryck på knappen
ellerReglering av värdena: tryck på knapparnaeller.
194
MULTIMEDIA

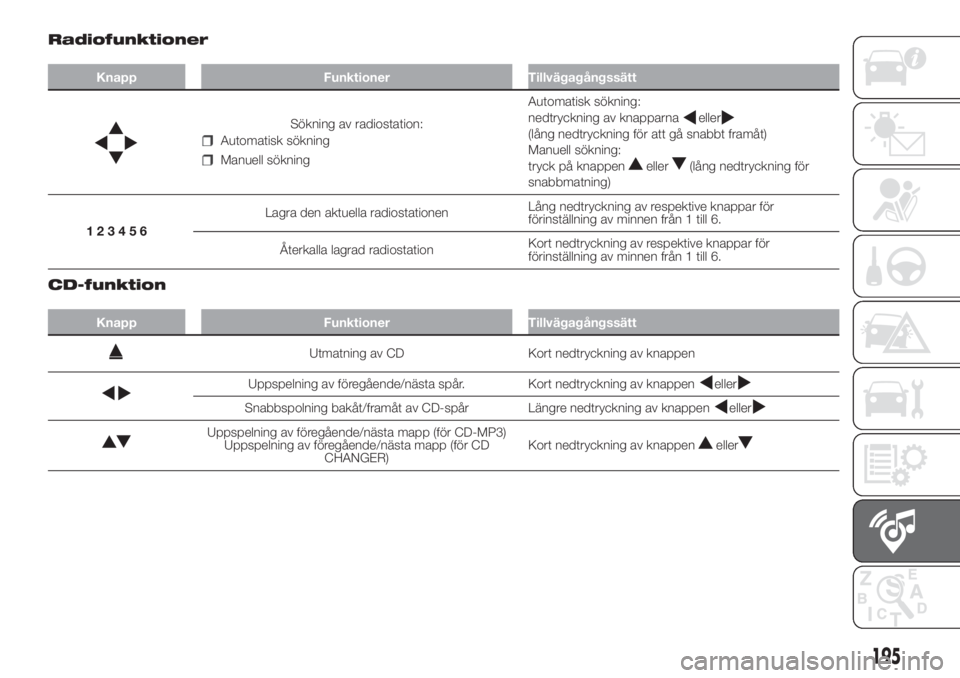

Radiofunktioner
Knapp Funktioner Tillvägagångssätt
Sökning av radiostation:
Automatisk sökning
Manuell sökningAutomatisk sökning:
nedtryckning av knapparna
eller(lång nedtryckning för att gå snabbt framåt)
Manuell sökning:
tryck på knappen
eller(lång nedtryckning för
snabbmatning)
123456Lagra den aktuella radiostationenLång nedtryckning av respektive knappar för
förinställning av minnen från 1 till 6.
Återkalla lagrad radiostationKort nedtryckning av respektive knappar för
förinställning av minnen från 1 till 6.
.
CD-funktion
Knapp Funktioner Tillvägagångssätt
Utmatning av CD Kort nedtryckning av knappen
Uppspelning av föregående/nästa spår. Kort nedtryckning av knappeneller
Snabbspolning bakåt/framåt av CD-spår Längre nedtryckning av knappeneller
Uppspelning av föregående/nästa mapp (för CD-MP3)
Uppspelning av föregående/nästa mapp (för CD
CHANGER)Kort nedtryckning av knappeneller
195

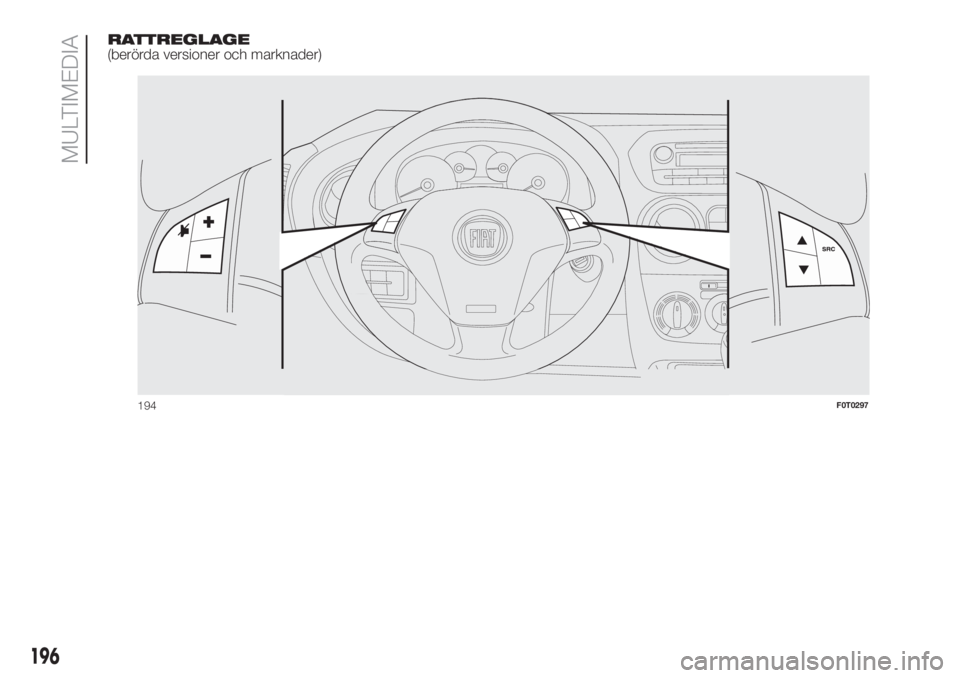

RATTREGLAGE
(berörda versioner och marknader)
F0T0297m
194F0T0297
196
MULTIMEDIA

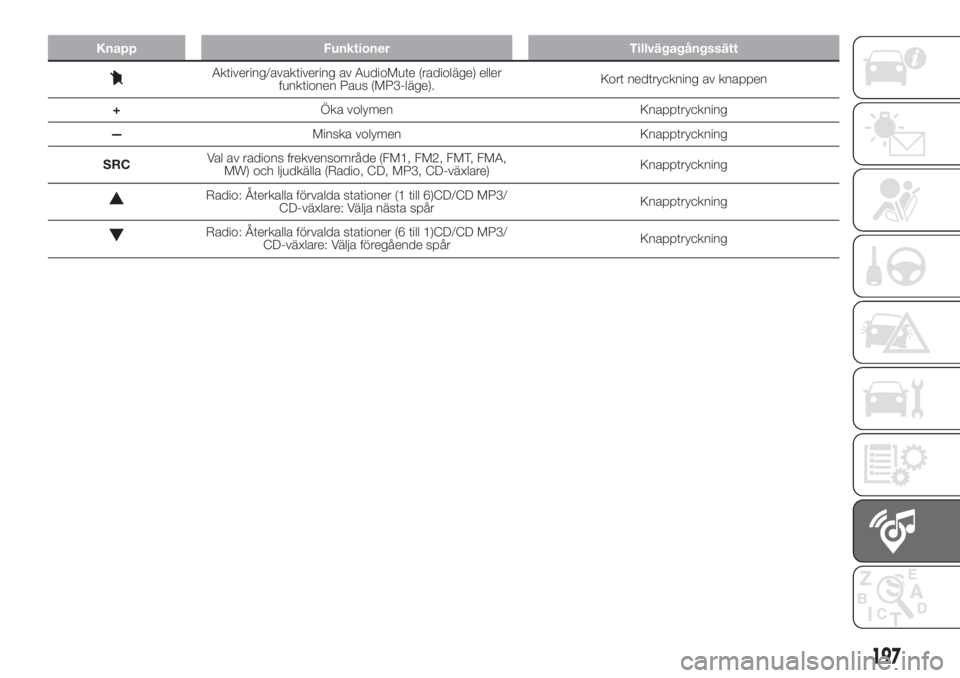

Knapp Funktioner Tillvägagångssätt
Aktivering/avaktivering av AudioMute (radioläge) eller
funktionen Paus (MP3-läge).Kort nedtryckning av knappen
+Öka volymen Knapptryckning
—Minska volymen Knapptryckning
SRCVal av radions frekvensområde (FM1, FM2, FMT, FMA,
MW) och ljudkälla (Radio, CD, MP3, CD-växlare)Knapptryckning
Radio: Återkalla förvalda stationer (1 till 6)CD/CD MP3/
CD-växlare: Välja nästa spårKnapptryckning
Radio: Återkalla förvalda stationer (6 till 1)CD/CD MP3/
CD-växlare: Välja föregående spårKnapptryckning
197

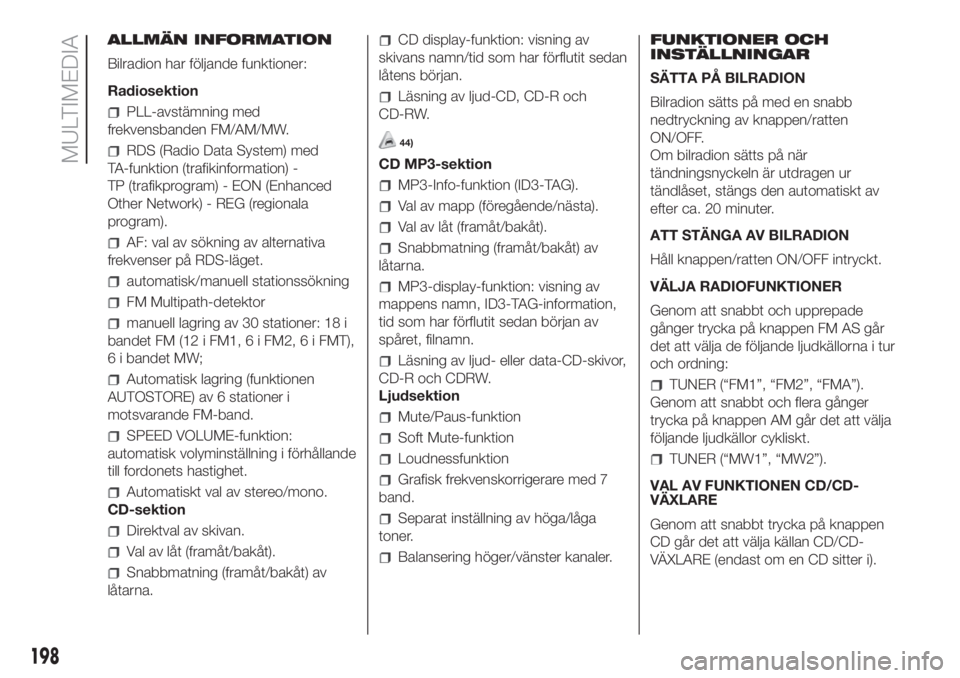

ALLMÄN INFORMATION
Bilradion har följande funktioner:
Radiosektion
PLL-avstämning med
frekvensbanden FM/AM/MW.
RDS (Radio Data System) med
TA-funktion (trafikinformation) -
TP (trafikprogram) - EON (Enhanced
Other Network) - REG (regionala
program).
AF: val av sökning av alternativa
frekvenser på RDS-läget.
automatisk/manuell stationssökning
FM Multipath-detektor
manuell lagring av 30 stationer: 18 i
bandet FM (12 i FM1, 6 i FM2, 6 i FMT),
6 i bandet MW;
Automatisk lagring (funktionen
AUTOSTORE) av 6 stationer i
motsvarande FM-band.
SPEED VOLUME-funktion:
automatisk volyminställning i förhållande
till fordonets hastighet.
Automatiskt val av stereo/mono.
CD-sektion
Direktval av skivan.
Val av låt (framåt/bakåt).
Snabbmatning (framåt/bakåt) av
låtarna.
CD display-funktion: visning av
skivans namn/tid som har förflutit sedan
låtens början.
Läsning av ljud-CD, CD-R och
CD-RW.
44)
CD MP3-sektion
MP3-Info-funktion (ID3-TAG).
Val av mapp (föregående/nästa).
Val av låt (framåt/bakåt).
Snabbmatning (framåt/bakåt) av
låtarna.
MP3-display-funktion: visning av
mappens namn, ID3-TAG-information,
tid som har förflutit sedan början av
spåret, filnamn.
Läsning av ljud- eller data-CD-skivor,
CD-R och CDRW.
Ljudsektion
Mute/Paus-funktion
Soft Mute-funktion
Loudnessfunktion
Grafisk frekvenskorrigerare med 7
band.
Separat inställning av höga/låga
toner.
Balansering höger/vänster kanaler.FUNKTIONER OCH
INSTÄLLNINGAR
SÄTTA PÅ BILRADION
Bilradion sätts på med en snabb
nedtryckning av knappen/ratten
ON/OFF.
Om bilradion sätts på när
tändningsnyckeln är utdragen ur
tändlåset, stängs den automatiskt av
efter ca. 20 minuter.
ATT STÄNGA AV BILRADION
Håll knappen/ratten ON/OFF intryckt.
VÄLJA RADIOFUNKTIONER
Genom att snabbt och upprepade
gånger trycka på knappen FM AS går
det att välja de följande ljudkällorna i tur
och ordning:
TUNER (“FM1”, “FM2”, “FMA”).
Genom att snabbt och flera gånger
trycka på knappen AM går det att välja
följande ljudkällor cykliskt.
TUNER (“MW1”, “MW2”).
VAL AV FUNKTIONEN CD/CD-
VÄXLARE
Genom att snabbt trycka på knappen
CD går det att välja källan CD/CD-
VÄXLARE (endast om en CD sitter i).
198
MULTIMEDIA
