2019 FIAT FIORINO Drift- och underhållshandbok (in Swedish)

byt ut lampan C bild 159 genom att
lossa den från sidokontakterna. Sätt i
den nya lampan och se till att den fästs
korrekt mellan kontakterna
stäng skyddet B bild 159 och fäst
takbelysningen på sitt säte och se till att
den fästs riktigt
stäng skyddet B och fäst
takbelysningen på sitt säte och se till att
den fästs riktigt.
Kombiversioner
För att byta lampa, gör man så här:
tryck på knappen A bild 160 och
avlägsna den borttagbara
takbelysningen B
dra ut takbelysningen i den riktning
som anges av pilen;
byt ut lampan C bild 161 genom att
lossa den från sidokontakterna. Sätt i
den nya lampan och se till att den fästs
korrekt mellan kontakterna
BYTA SÄKRINGAR
ALLMÄN INFORMATION
128) 129) 130) 131) 132)31)
Säkringarna skyddar elsystemet och
ingriper vid funktionsfel eller felaktigt
ingrepp på själva systemet.
När en anordning inte fungerar, ska du
alltid kontrollera motsvarande
skyddssäkring. Ledaren A bild 162
måste vara hel.
Säkring som gått bytas ut mot en
annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.
För att byta säkringen, använd tången
D som finns i verktygsväskan eller i
behållaren Fix & Go (berörda versioner
och marknader).
För att lokalisera säkringen, se
tabellerna på de följande sidorna.
159F0T0458
A
U
T
O
160F0T0108
AU
T
O
161F0T0109
162F0T0015
135

SÄKRINGAR PÅ
MOTORNS
KABELANSLUTNA LÅDA
Säkringslådan sitter till höger om
motorn.
Nedmontering av locket på
säkringsdosan
Gör så här:
ta bort locket A bild 163 som
skyddar batteriets pluspol genom att
lyfta upp det
lossa fläns A bild 164 och ta bort
locket B som skyddar säkringslådan.
flytta locket mot strålkastaren, vrid
det moturs (enligt pilen) och ta sedan
bort det bild 165
på detta sätt kan även säkringslådan
kommas åt bild 167.
32)
Återmontering av locket på
säkringsdosan
För att sätta tillbaka locket, gör så här:
för in det två spärrarna A bild 166
i motsvarande uttag på säkringslådan.
haka fast flänsen B i motsvarande
uttag tills det klickar fast på plats.163F0T0171
164F0T0172
165F0T0173
166F0T0174
136
I NÖDLÄGE

SKYDDAD ANORDNING - bild 167 SÄKRING AMPERE
Tillgänglig (sats för släp)F09 10
Magnetventiler för metangassystem (CNG) F09 10
Akustiskt larmF10 10
HelljusF14 15
Eluttag bakF15 15
167F0T0181
137

SKYDDAD ANORDNING - bild 167 SÄKRING AMPERE
Styrenhet för kontroll av växellådan COMFORT-MATIC och växelspaken (försörjning +
nyckel)F16 7,5
Kompressor för klimatanläggning F19 7,5
Eluppvärmd bakruta/avfrostare speglar F20 30
BränslepumpF21 15
DimljusF08 15
Försörjning (+ batteri) pump COMFORT-MATIC F82 30
Styrenhet för kontroll av växellådan COMFORT-MATIC (försörjning+ batteri) F84 15
Cigarrettändare/strömuttag i kupén/uppvärmda säten/USB APO F85 30
IBS-sensor för Start&Stop-systemets batteriladdning (versioner 1.3 Multijet Euro 6 med
Start&Stop)F87 5
138
I NÖDLÄGE

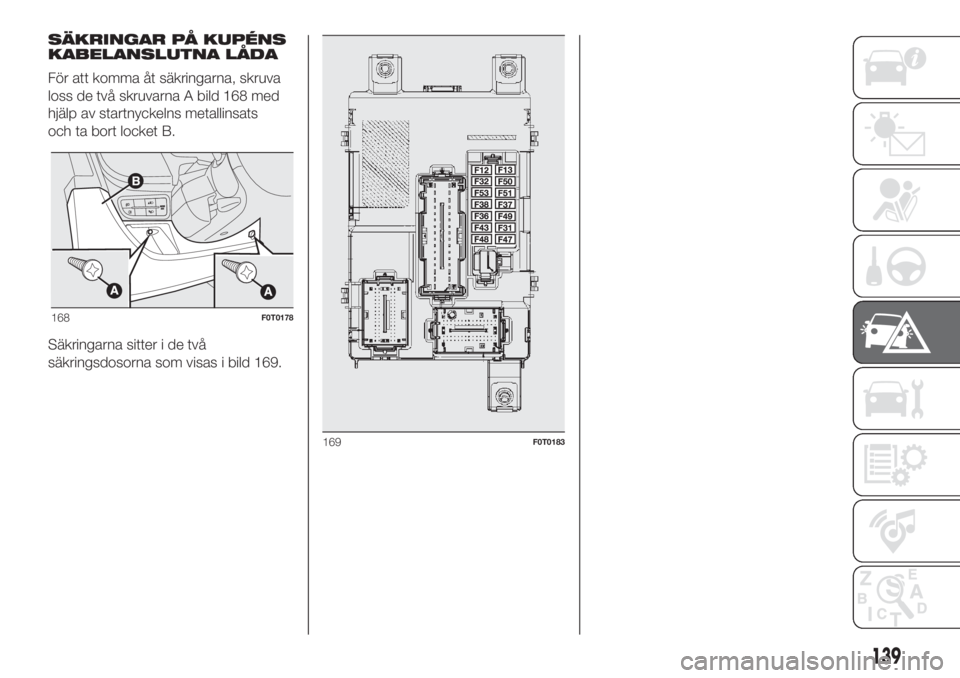

SÄKRINGAR PÅ KUPÉNS
KABELANSLUTNA LÅDA
För att komma åt säkringarna, skruva
loss de två skruvarna A bild 168 med
hjälp av startnyckelns metallinsats
och ta bort locket B.
Säkringarna sitter i de två
säkringsdosorna som visas i bild 169.
168F0T0178
169F0T0183
139

SKYDDAD ANORDNING - bild 169 SÄKRING AMPERE
Halvljus (passagerarsidan)
F12(*)7,5
Halvljus (förarsidan)/Regleringsanordning för strålkastarinställningen F13
7,5 / 5
(*)
INT/A reläspole SCMF31 5
Tidsinställd invändig belysning
F32
(*)7,5
Nod Radio/styrenhet för systemet
Bluetooth®/NodBlue&Me™/Uttag för felsökning
EOBD-system/styrenhet volymetriskt larm/styrenhet larmsirènF36 10
Nod instrumentpanel/reglage stoppljud (NA) F37 5
Styrdon lås på dörrar/baklucka
(*)F38 20
Tvåriktad pump vindrutespolare/bakrutespolare F43 15
Främre fönsterhiss (förarsida)
(*)F47 20
Främre fönsterhiss (passagerarsida)
(*)F48 20
Belysning av reglage/styrenhet parkeringssensorer/reglage externa elektriska speglar/
styrenhet volymetriska larmF49 5
INT nod Radio/styrenhet för
Bluetooth®-systemet/NodBlue&Me™/rörelse externa ele-
ktriska speglar/brytare koppling/
Reglage stoppljus (NC)F51 7,5
Instrumentpanelens nodF53 5
Avfrostare till ytterbackspeglarna F41 7,5
TillgängligF45 -
TillgängligF46 -
TillgängligF90 -
TillgängligF91 -
TillgängligF92 -
TillgängligF93 -
(*)Berörda versioner och marknader
140
I NÖDLÄGE

SKYDDAD ANORDNING - bild 169 SÄKRING AMPERE
Cigarettändare/eluttag kupéF94 15
TillgängligF95 -
Cigarettändare/eluttag kupéF96 15
Uppvärmningsanordning framsäte (förarsida) F97 10
Uppvärmningsanordning framsäte (passagerarsida) F98 10
VARNING
128)Om säkringen går igen, kontakta Fiats Servicenät.
129)Byt aldrig ut säkringen mot en annan med högre strömstyrka. RISK FÖR BRAND.
130)Om en allmän skyddssäkring brinner (MEGA-FUSE, MIDI-FUSE), kontakta Fiats servicenät.
131)Innan en säkring byts ut, kontrollera att startnyckeln dragit ut ur tändlåset och/eller att alla installerade enheter släckts och/eller kopplas
från.
132)Om en huvudsäkring för skydd av säkerhetssystemen (airbagsystem, bromssystem), framdrivningssystemen (motorsystem, växelsystem)
eller körsystemet går, vänd dig till Fiats servicenät.
VARNING
31)Byt aldrig ut en trasig säkring mot metalltrådar eller andra material.
32)Om motorrummet måste tvättas, se till att inte rikta vattenstrålen direkt mot lådan i motorrummet.
141

NÖDSTART
Om varningslampanfortsätter att
lysa på instrumentpanelen, vänd dig
omedelbart till Fiats servicenät.
STARTA MED
HJÄLPBATTERI
Om batteriet är urladdat går det att
starta motorn med ett annat batteri
som har minst samma kapacitet som
eller något högre kapacitet än det
urladdade.
Gör så här för att starta bilen bild 170:
koppla pluspolerna (markering +
vid polen) på de två batterierna med en
lämplig kabel.
koppla minuspolen på det extra
batteriet med en andra kabel till
jordpunkt
på motorn eller på
växellådan på bilen som ska startas
Starta motorn.
När motorn har startats, ska du ta
bort kablarna genom att utföra
ovanstående procedur i omvänd
ordning.
Om motorn inte startar efter några
försök, fortsätt inte i onödan utan
kontakta Fiats servicenät.
133)
33)
OBSERVERA! Koppla inte de två
batteriernas minuspoler direkt.
Eventuella gnistor kan antända gasen
som kan komma ut ur batteriet. Om det
extra batteriet är installerat i ett annat
fordon, undvik all kontakt med
metalldelar mellan detta och fordonet
med det urladdade batteriet.
START GENOM ATT
SKJUTA ELLER
BOGSERA IGÅNG BILEN
Undvik absolut att skjuta eller bogsera
igång fordonet eller att utnyttja
nedförsbackar. Dessa manövrer kan
orsaka ett bränsleflöde i katalysatorn
och oåterkallerligen skada den.
OBSERVERA! Servobromsen och
servostyrningen aktiveras inte förrän
motorn har startat. Därför måste
bromspedalen och ratten användas
med större kraft än vanligt.
VARNING
133)Denna startprocedur ska utföras av
erfaren personal, eftersom felaktiga
manövrar kan orsaka elektriska stötar med
en avsevärd kraft. Utöver detta är vätskan
i batteriet är giftig och frätande. Undvik
en kontakt med huden och ögonen. Vi
rekommenderar att inte komma för nära
batteriet med öppna lågor eller tända
cigarretter och att inte skapa gnistor.
VARNING
33)Undvik absolut att använda en
snabbladdare till nödstarten: den kan
skada de elektroniska systemen och
styrenheterna för motorns påsättning och
tillförsel.
170F0T0189
142
