UPOZORENJE Električni servo volan
Dualdrive karakteriše to da kada se
približi kraju vožnje, javlja se elektronsko
smirivanje sistema. U nekim slučajevima
manevrisanja, volan može da se još
malo zarotira pre mehaničkog
zaustavljanja. Ovakvo ponašanje je
normalno i poželjno radi izbegavanja
suvišnih uticaja na mehaničke
komponente koje se nalaze u
unutrašnjosti uređaja.
UKLJUČIVANJE /
ISKLJUČIVANJE SERVO
VOLANA
32) 33)
Da biste uključili/isključili sistem,
pritisnite dugme sl. 50.
Uključivanje se označava paljenjem LED
lampice iznad samog tastera.Kada je aktiviran servo volan,
opterećenje volana je manje, što
olakšava manevrisanje prilikom
parkiranja: aktivacija funkcije postaje
veoma korisna prilikom vožnje u centru
grada.
PAŽNJA
32)Najstrože je zabranjeno menjati i
dodavati delove po sopstvenom
nahođenju, što kao posledicu ima
neautorizovanu vožnju ili nepravilnosti
stuba upravljača (npr. montaža sistema
protiv krađe), što osim gubitka performansi
sistema i garancije može izazvati ozbiljne
bezbednosne probleme kao i
neusklađenost upotrebne dozvole vozila.
33)Pre bilo kakve intervencije održavanja,
uvek ugasite motor i izvadite ključ iz kontakt
brave, aktivirajući zaključavanje volana
(posebno ako se vozilo nalazi sa točkovima
podignutim sa zemlje). U slučaju da to
nije moguće (ako je potrebno držati ključ u
položaju MAR ili imati uključen motor),
izvadite glavni osigurač za zaštitu
električnog servo volana.
50F0Y0646C
39

UPOZNAVANJE SA INSTRUMENT TABLOM
Ovaj deo priručnika vam pruža
informacije za upoznavanje, tumačenje i
pravilno korišćenje instrument table.INSTRUMENT TABLA ..................... 41
DISPLEJ.......................................... 42
LAMPICE I PORUKE ....................... 44
-Crvene lampice................................ 44
-Lampice tamno žute boje.................. 49
-Zelene lampice................................... 55
-Plave lampice..................................... 56
-SIGNAL NISKOG NIVOA ADITIVA ZA
EMISIJE DIESEL MOTORA AdBlue®
(UREA)................................................. 65
40
UPOZNAVANJE SA INSTRUMENT TABLOM

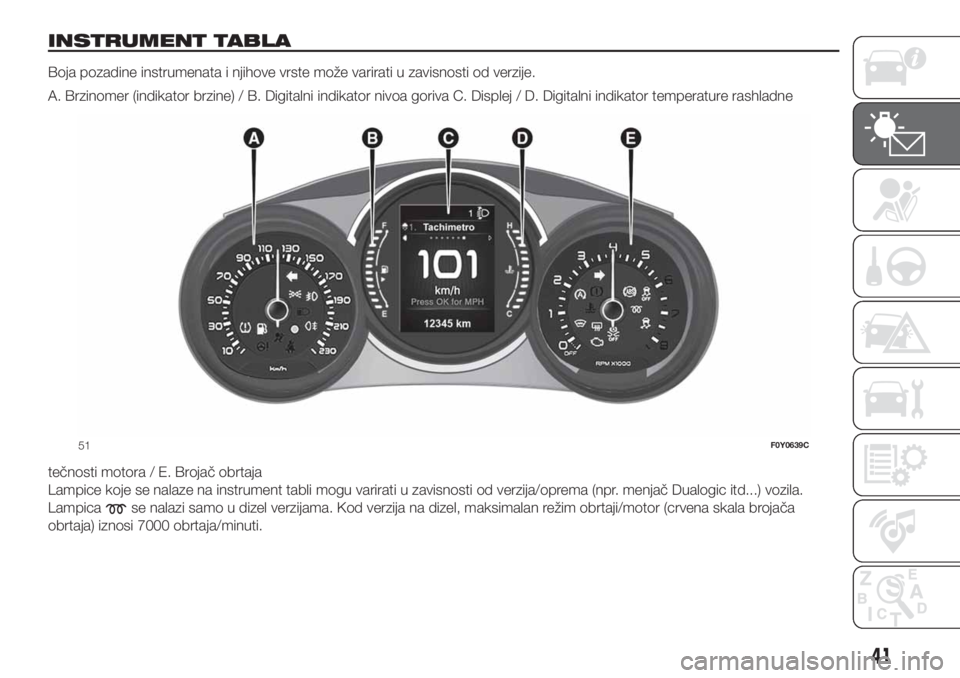

INSTRUMENT TABLA
Boja pozadine instrumenata i njihove vrste može varirati u zavisnosti od verzije.
A. Brzinomer (indikator brzine) / B. Digitalni indikator nivoa goriva C. Displej / D. Digitalni indikator temperature rashladne
tečnosti motora / E. Brojač obrtaja
Lampice koje se nalaze na instrument tabli mogu varirati u zavisnosti od verzija/oprema (npr. menjač Dualogic itd...) vozila.
Lampica
se nalazi samo u dizel verzijama. Kod verzija na dizel, maksimalan režim obrtaji/motor (crvena skala brojača
obrtaja) iznosi 7000 obrtaja/minuti.
51F0Y0639C
41

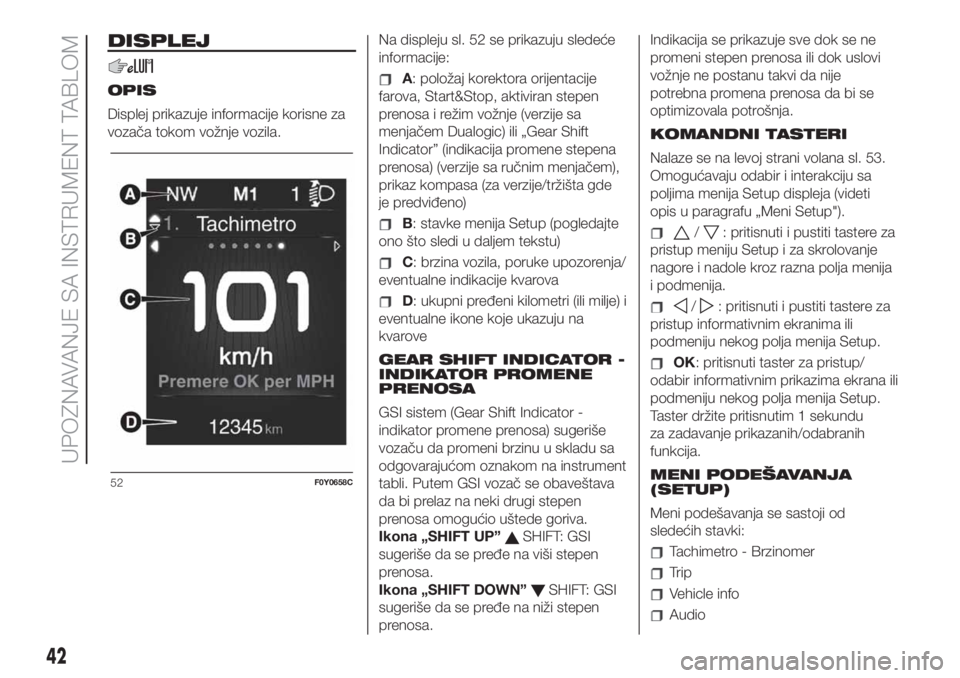

DISPLEJ
OPIS
Displej prikazuje informacije korisne za
vozača tokom vožnje vozila.Na displeju sl. 52 se prikazuju sledeće
informacije:A: položaj korektora orijentacije
farova, Start&Stop, aktiviran stepen
prenosa i režim vožnje (verzije sa
menjačem Dualogic) ili „Gear Shift
Indicator” (indikacija promene stepena
prenosa) (verzije sa ručnim menjačem),
prikaz kompasa (za verzije/tržišta gde
je predviđeno)
B: stavke menija Setup (pogledajte
ono što sledi u daljem tekstu)
C: brzina vozila, poruke upozorenja/
eventualne indikacije kvarova
D: ukupni pređeni kilometri (ili milje) i
eventualne ikone koje ukazuju na
kvarove
GEAR SHIFT INDICATOR -
INDIKATOR PROMENE
PRENOSA
GSI sistem (Gear Shift Indicator -
indikator promene prenosa) sugeriše
vozaču da promeni brzinu u skladu sa
odgovarajućom oznakom na instrument
tabli. Putem GSI vozač se obaveštava
da bi prelaz na neki drugi stepen
prenosa omogućio uštede goriva.
Ikona „SHIFT UP”
SHIFT: GSI
sugeriše da se pređe na viši stepen
prenosa.
Ikona „SHIFT DOWN”
SHIFT: GSI
sugeriše da se pređe na niži stepen
prenosa.Indikacija se prikazuje sve dok se ne
promeni stepen prenosa ili dok uslovi
vožnje ne postanu takvi da nije
potrebna promena prenosa da bi se
optimizovala potrošnja.
KOMANDNI TASTERI
Nalaze se na levoj strani volana sl. 53.
Omogućavaju odabir i interakciju sa
poljima menija Setup displeja (videti
opis u paragrafu „Meni Setup").
/: pritisnuti i pustiti tastere za
pristup meniju Setup i za skrolovanje
nagore i nadole kroz razna polja menija
i podmenija.
/: pritisnuti i pustiti tastere za
pristup informativnim ekranima ili
podmeniju nekog polja menija Setup.
OK: pritisnuti taster za pristup/
odabir informativnim prikazima ekrana ili
podmeniju nekog polja menija Setup.
Taster držite pritisnutim 1 sekundu
za zadavanje prikazanih/odabranih
funkcija.
MENI PODEŠAVANJA
(SETUP)
Meni podešavanja se sastoji od
sledećih stavki:
Tachimetro - Brzinomer
Trip
Vehicle info
Audio
52F0Y0658C
42
UPOZNAVANJE SA INSTRUMENT TABLOM

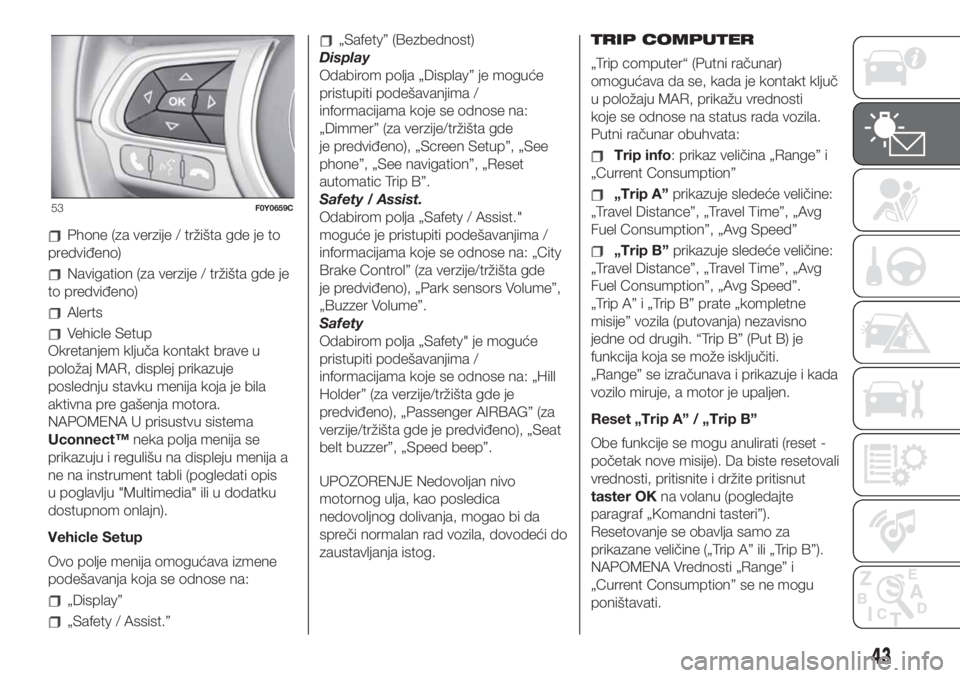

Phone (za verzije / tržišta gde je to
predviđeno)
Navigation (za verzije / tržišta gde je
to predviđeno)
Alerts
Vehicle Setup
Okretanjem ključa kontakt brave u
položaj MAR, displej prikazuje
poslednju stavku menija koja je bila
aktivna pre gašenja motora.
NAPOMENA U prisustvu sistema
Uconnect™neka polja menija se
prikazuju i regulišu na displeju menija a
ne na instrument tabli (pogledati opis
u poglavlju "Multimedia" ili u dodatku
dostupnom onlajn).
Vehicle Setup
Ovo polje menija omogućava izmene
podešavanja koja se odnose na:
„Display”
„Safety / Assist.”
„Safety” (Bezbednost)
Display
Odabirom polja „Display” je moguće
pristupiti podešavanjima /
informacijama koje se odnose na:
„Dimmer” (za verzije/tržišta gde
je predviđeno), „Screen Setup”, „See
phone”, „See navigation”, „Reset
automatic Trip B”.
Safety / Assist.
Odabirom polja „Safety / Assist."
moguće je pristupiti podešavanjima /
informacijama koje se odnose na: „City
Brake Control” (za verzije/tržišta gde
je predviđeno), „Park sensors Volume”,
„Buzzer Volume”.
Safety
Odabirom polja „Safety" je moguće
pristupiti podešavanjima /
informacijama koje se odnose na: „Hill
Holder” (za verzije/tržišta gde je
predviđeno), „Passenger AIRBAG” (za
verzije/tržišta gde je predviđeno), „Seat
belt buzzer”, „Speed beep”.
UPOZORENJE Nedovoljan nivo
motornog ulja, kao posledica
nedovoljnog dolivanja, mogao bi da
spreči normalan rad vozila, dovodeći do
zaustavljanja istog.TRIP COMPUTER
„Trip computer“ (Putni računar)
omogućava da se, kada je kontakt ključ
u položaju MAR, prikažu vrednosti
koje se odnose na status rada vozila.
Putni računar obuhvata:
Trip info: prikaz veličina „Range” i
„Current Consumption”
„Trip A”prikazuje sledeće veličine:
„Travel Distance”, „Travel Time”, „Avg
Fuel Consumption”, „Avg Speed”
„Trip B”prikazuje sledeće veličine:
„Travel Distance”, „Travel Time”, „Avg
Fuel Consumption”, „Avg Speed”.
„Trip A” i „Trip B” prate „kompletne
misije” vozila (putovanja) nezavisno
jedne od drugih. “Trip B” (Put B) je
funkcija koja se može isključiti.
„Range” se izračunava i prikazuje i kada
vozilo miruje, a motor je upaljen.
Reset „Trip A” / „Trip B”
Obe funkcije se mogu anulirati (reset -
početak nove misije). Da biste resetovali
vrednosti, pritisnite i držite pritisnut
taster OKna volanu (pogledajte
paragraf „Komandni tasteri”).
Resetovanje se obavlja samo za
prikazane veličine („Trip A” ili „Trip B”).
NAPOMENA Vrednosti „Range” i
„Current Consumption” se ne mogu
poništavati.
53F0Y0659C
43

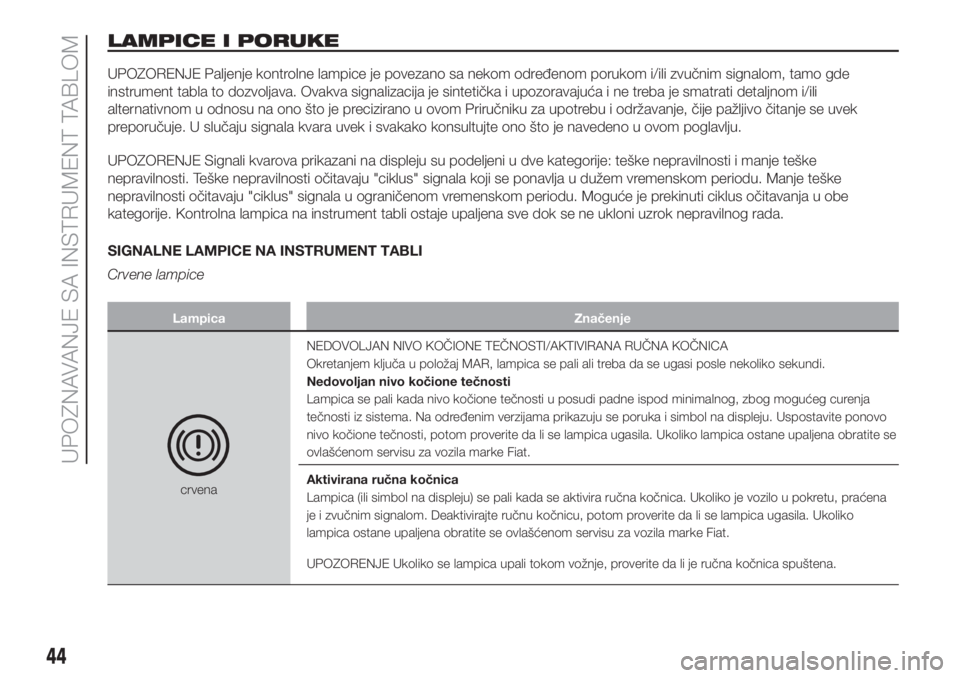

LAMPICE I PORUKE
UPOZORENJE Paljenje kontrolne lampice je povezano sa nekom određenom porukom i/ili zvučnim signalom, tamo gde
instrument tabla to dozvoljava. Ovakva signalizacija je sintetička i upozoravajuća i ne treba je smatrati detaljnom i/ili
alternativnom u odnosu na ono što je precizirano u ovom Priručniku za upotrebu i održavanje, čije pažljivo čitanje se uvek
preporučuje. U slučaju signala kvara uvek i svakako konsultujte ono što je navedeno u ovom poglavlju.
UPOZORENJE Signali kvarova prikazani na displeju su podeljeni u dve kategorije: teške nepravilnosti i manje teške
nepravilnosti. Teške nepravilnosti očitavaju "ciklus" signala koji se ponavlja u dužem vremenskom periodu. Manje teške
nepravilnosti očitavaju "ciklus" signala u ograničenom vremenskom periodu. Moguće je prekinuti ciklus očitavanja u obe
kategorije. Kontrolna lampica na instrument tabli ostaje upaljena sve dok se ne ukloni uzrok nepravilnog rada.
SIGNALNE LAMPICE NA INSTRUMENT TABLI
Crvene lampice
Lampica Značenje
crvenaNEDOVOLJAN NIVO KOČIONE TEČNOSTI/AKTIVIRANA RUČNA KOČNICA
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Nedovoljan nivo kočione tečnosti
Lampica se pali kada nivo kočione tečnosti u posudi padne ispod minimalnog, zbog mogućeg curenja
tečnosti iz sistema. Na određenim verzijama prikazuju se poruka i simbol na displeju. Uspostavite ponovo
nivo kočione tečnosti, potom proverite da li se lampica ugasila. Ukoliko lampica ostane upaljena obratite se
ovlašćenom servisu za vozila marke Fiat.
Aktivirana ručna kočnica
Lampica (ili simbol na displeju) se pali kada se aktivira ručna kočnica. Ukoliko je vozilo u pokretu, praćena
je i zvučnim signalom. Deaktivirajte ručnu kočnicu, potom proverite da li se lampica ugasila. Ukoliko
lampica ostane upaljena obratite se ovlašćenom servisu za vozila marke Fiat.
UPOZORENJE Ukoliko se lampica upali tokom vožnje, proverite da li je ručna kočnica spuštena.
44
UPOZNAVANJE SA INSTRUMENT TABLOM

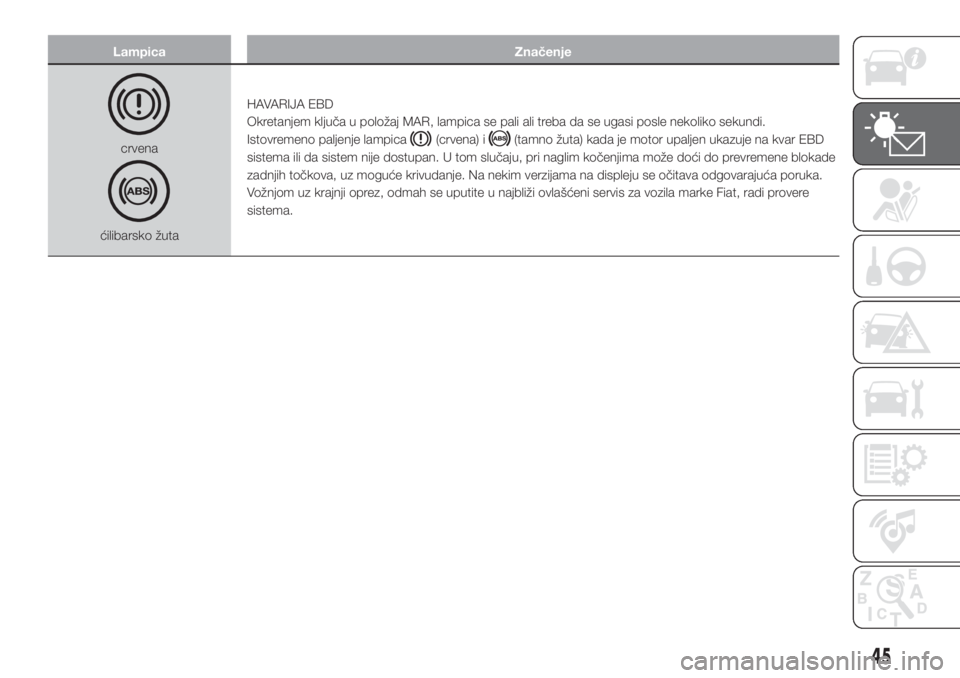

Lampica Značenje
crvena
ćilibarsko žutaHAVARIJA EBD
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Istovremeno paljenje lampica
(crvena) i(tamno žuta) kada je motor upaljen ukazuje na kvar EBD
sistema ili da sistem nije dostupan. U tom slučaju, pri naglim kočenjima može doći do prevremene blokade
zadnjih točkova, uz moguće krivudanje. Na nekim verzijama na displeju se očitava odgovarajuća poruka.
Vožnjom uz krajnji oprez, odmah se uputite u najbliži ovlašćeni servis za vozila marke Fiat, radi provere
sistema.
45

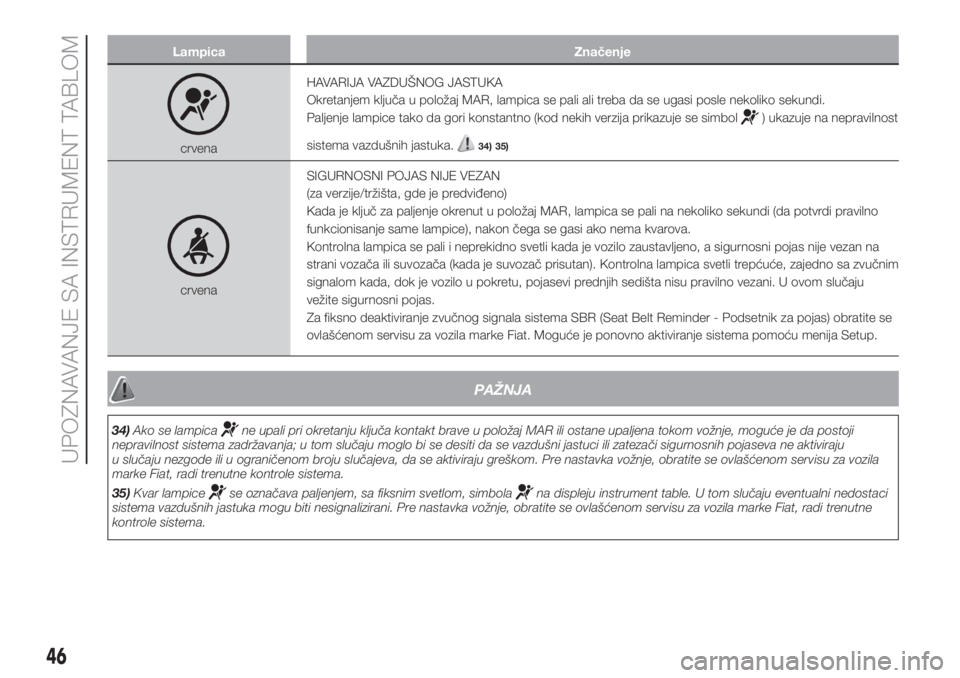

Lampica Značenje
crvenaHAVARIJA VAZDUŠNOG JASTUKA
Okretanjem ključa u položaj MAR, lampica se pali ali treba da se ugasi posle nekoliko sekundi.
Paljenje lampice tako da gori konstantno (kod nekih verzija prikazuje se simbol
) ukazuje na nepravilnost
sistema vazdušnih jastuka.
34) 35)
crvenaSIGURNOSNI POJAS NIJE VEZAN
(za verzije/tržišta, gde je predviđeno)
Kada je ključ za paljenje okrenut u položaj MAR, lampica se pali na nekoliko sekundi (da potvrdi pravilno
funkcionisanje same lampice), nakon čega se gasi ako nema kvarova.
Kontrolna lampica se pali i neprekidno svetli kada je vozilo zaustavljeno, a sigurnosni pojas nije vezan na
strani vozača ili suvozača (kada je suvozač prisutan). Kontrolna lampica svetli trepćuće, zajedno sa zvučnim
signalom kada, dok je vozilo u pokretu, pojasevi prednjih sedišta nisu pravilno vezani. U ovom slučaju
vežite sigurnosni pojas.
Za fiksno deaktiviranje zvučnog signala sistema SBR (Seat Belt Reminder - Podsetnik za pojas) obratite se
ovlašćenom servisu za vozila marke Fiat. Moguće je ponovno aktiviranje sistema pomoću menija Setup.
PAŽNJA
34)Ako se lampicane upali pri okretanju ključa kontakt brave u položaj MAR ili ostane upaljena tokom vožnje, moguće je da postoji
nepravilnost sistema zadržavanja; u tom slučaju moglo bi se desiti da se vazdušni jastuci ili zatezači sigurnosnih pojaseva ne aktiviraju
u slučaju nezgode ili u ograničenom broju slučajeva, da se aktiviraju greškom. Pre nastavka vožnje, obratite se ovlašćenom servisu za vozila
marke Fiat, radi trenutne kontrole sistema.
35)Kvar lampice
se označava paljenjem, sa fiksnim svetlom, simbolana displeju instrument table. U tom slučaju eventualni nedostaci
sistema vazdušnih jastuka mogu biti nesignalizirani. Pre nastavka vožnje, obratite se ovlašćenom servisu za vozila marke Fiat, radi trenutne
kontrole sistema.
46
