Izostanak aktiviranja bočnih jastuka pri
drugim vrstama udara (bočni, od
nazad, prevrtanje, itd...) zato nije
pokazatelj nepravilnog rada sistema.
Čeoni vazdušni jastuci (kod vozača
i suvozača) nisu zamena nego dopuna
upotrebi sigurnosnih pojaseva, za
koje preporučujemo da ih uvek
vezujete, kako je, u ostalom, propisano
zakonom u Evropi i većini zemalja
izvan Evropske zajednice.
U slučaju udara osoba koja nije vezala
sigurnosni pojas naglo se pomera
prema napred i može doći u dodir sa
jastukom koji je još uvek u fazi
otvaranja. U takvoj situaciji zaštita koju
pruža jastuk je narušena.
Čeoni vazdušni jastuci mogu da se ne
aktiviraju u sledećim slučajevima:
čeoni udari u veoma mekane
predmete, koji ne pogađaju čeoni deo
vozila (npr. udar blatobrana u ogradu
puta);
zabijanje vozila ispod drugih vozila ili
zaštitnih barijera (na primer ispod
kamiona ili ograde puta).
Ako se vazdušni jastuci ne aktiviraju u
gore opisanim okolnostima, uzrok je što
ne bi mogli da pruže dodatnu zaštitu u
odnosu na sigurnosne pojaseve tako
da bi njihovo aktiviranje bilo nepoželjno.
Izostanak aktiviranja u tim slučajevima
nije pokazatelj neispravnosti sistema.Čeoni vazdušni jastuci na strani vozača
i strani suvozača su osmišljeni i
baždareni da na najbolji način zaštite
putnike na prednjim sedištima koji imaju
vezane sigurnosne pojaseve. Njihova
zapremina u momentu maksimalnog
pumpanja je takva da popunjavaju
najveći deo prostora između volana i
vozača, i između komandne table i
putnika.
U slučaju čeonog udara malog
intenziteta (za koji je dovoljno dejstvo
zadržavanja koje imaju sigurnosni
pojasevi), vazdušni jastuk se ne aktivira.
Zato je potrebno uvek koristiti
sigurnosne pojaseve, koji u slučaju
čeonog udara osiguravaju svakako
pravilno držanje putnika.
Čeoni vazdušni jastuk na strani
vozača
79) 80)
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u sredini volana
sl. 77.Čeoni vazdušni jastuk na strani
suvozača
81)
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u komandnoj
tabli sl. 78, i ima veću zapreminu nego
onaj na strani vozača.
77F0Y0613C
78F0Y0113C
95

Čeoni vazdušni jastuk na strani
suvozača i sedišta za decu
82) 83) 84) 85)
Dečija sedišta koja se ugrađuju
suprotno od smera kretanjaNE
ugrađuju se na prednje sedište kada
postoji aktivan vazdušni jastuk
suvozača, jer bi aktiviranje vazdušnog
jastuka u slučaju udara moglo naneti
smrtonosne povrede detetu koje se
prevozi.
PoštujteUVEKpreporuke na etiketi
koja se nalazi na štitniku za sunce
sa strane suvozača sl. 79.
Vazdušni jastuk za kolena na strani
vozača
(za verzije/tržišta, gde je predviđeno)
Smešten je u odgovarajućem delu
ispod instrument table i ima poseban
poklopac sl. 80. Omogućava dodatnu
zaštitu u slučaju čeonog udesa.Deaktivacija vazdušnih jastuka sa
strane suvozača: čeoni i bočni
vazdušni jastuk za zaštitu karlice,
grudi i ramena (samo za verzije/
tržišta za koja je to predviđeno)
Kada je neophodno prevoziti dete na
prednjem sedištu u sedištu za decu
okrenutom u suprotnom smeru od
smera kretanja, obavezno deaktivirajte
čeoni vazdušni jastuk na strani
suvozača i bočni prednji zaštitni jastuk i
za zaštitu karlice, grudnog koša i
ramena (za verzije/tržišta za koja je to
predviđeno).
Vazdušni jastuci se mogu deaktivirati u
meniju Setup na displeju (videti odeljak
"Displej" u poglavlju "Upoznavanje sa
komandama instrument table").Na prikazu na instrument tabli nalazi se
LED lampica
sl. 81: okrećući kontakt
ključ u poziciju MAR, LED lampica se
pali na nekoliko sekundi. U slučaju
da do toga ne dođe obratite se
ovlašćenom servisu za vozila marke
Fiat.
Tokom prvih sekundi paljenja LED
lampice ne ukazuje na stvarni status
zaštite suvozača već za cilj ima proveru
ispravnosti funkcionisanja. Nakon
provere koja traje nekoliko sekundi,
LED lampica pokazuje stanje zaštite
zaštitnih jastuka na strani suvozača
(zaštita suvozača isključena:LED
lampica neprekidno svetli /zaštita
suvozača je uključena: LED lampica
je ugašena).
79F0Y0708C
80F0Y0207C
81F0Y0650C
96
BEZBEDNOST

Čeoni vazdušni jastuk na strani suvozača i sedišta za decu PAŽNJA
82F0Y0709C
97

BOČNI VAZDUŠNI
JASTUCI
Za poboljšanu zaštitu putnika u slučaju
bočnog udarca vozilo ima bočne
prednje vazdušne jastuke (Side bag) (za
verzije/tržišta za koja je to predviđeno)
i padajući vazdušni jastuk (Window
bag).
Side bag
(za verzije/tržišta, gde je predviđeno)
Sastoje se od dve vrste jastuka koja se
nalaze na naslonima prednjih sedišta
sl. 83 koji pružaju zaštitu karlice, grudi i
ramena putnika u slučaju bočnog
udara srednje-jakog intenziteta.Window bag (zaštitni jastuk kod
bočnih prozora)
Sastoji se od padajućeg zaštitnog
jastuka koji se nalazi iza bočnog
tapacirunga na krovu i pokriven
odgovarajućom završnom obradom sl.
84.
Ima zadatak da zaštiti glavu putnika na
prednjim i zadnjim sedištima u slučaju
bočnog udarca, zahvaljujući širokoj
površini.
U slučaju blažeg bočnog udarca, ne
aktiviraju se bočni zaštitni jastuci.
Najbolja zaštita od strane sistema u
slučaju bočnog udara postiže se
pravilnim držanjem u sedištu,
omogućavajući tako pravilno širenje
window bag-a.Upozorenja
86) 87) 88) 89) 90) 91) 92) 93) 94)
Nemojte prati sedišta vodom ili parom
pod pritiskom (ručno ili u automatskim
perionicama za sedišta).
Aktiviranje čeonih i/ili bočnih vazdušnih
jastuka moguće je kada je vozilo
izloženo snažnim udarima u predelu
dna školjke (na primer snažni udarci u
stepenice, trotoare, upadanje vozila
u velike rupe ili ulegnuća na putu, itd...).
Aktiviranje vazdušnih jastuka oslobađa
malu količinu praha: ovo nije štetno i
ne ukazuje na početak požara. Prah
može iritirati kožu i oči: u tom slučaju
isperite neutralnim sapunom i vodom.
Sve intervencije kontrole, popravke i
zamene koje se odnose na vazdušne
jastuke treba da budu izvršene u
ovlašćenom servisu za vozila marke
Fiat.
U slučaju odlaganja vozila na otpad,
obratite se ovlašćenom servisu za vozila
marke Fiat za deaktivaciju zaštitnih
jastuka.
Aktiviranje predzatezača, čeonih
vazdušnih jastuka i vazdušnih jastuka
se određuje selektivno, na osnovu vrste
udarca. Izostanak aktiviranja jednog ili
više sistema, međutim, nije pokazatelj
neispravnosti sistema.
83F0Y0090C
84F0Y0206C
98
BEZBEDNOST

PAŽNJA
79)Nemojte stavljati nalepnice ili druge
predmete na volan, komandnu tablu u zoni
vazdušnog jastuka na strani suvozača, na
bočne obloge na strani krova i na sedišta.
Ne postavljajte predmete na komandnu
tablu na strani suvozača (npr. mobilni
telefoni) jer bi mogli ometati pravilno
otvaranje vazdušnog jastuka na strani
suvozača i, pored toga, naneti teške
povrede putnicima u vozilu.
80)Vozite uvek sa rukama na volanu tako
da u slučaju intervencije vazdušnog jastuka
on može da se naduva bez nailaska na
prepreke. Nemojte voziti sa telom nagnutim
napred, držite naslon u uspravnom
položaju i lepo se naslonite.
81)OZBILJNA OPASNOST: Kada je
vazdušni jastuk na strani suvozača aktivan
NE postavljajte dečije sedište na prednje jer
se ono ugrađuje suprotno od smera
kretanja. U slučaju udara, aktiviranje
vazdušnog jastuka moglo bi izazvati smrtne
povrede deteta koje se prevozi, nezavisno
od težine udara. Zato, uvek isključite
vazdušni jastuk na strani suvozača kada na
prednje suvozačko sedište montirate dečije
sedište okrenuto suprotno od smera
kretanja. Pored ovoga, suvozačko sedište
mora biti podešeno u krajnji zadnji položaj,
kako bi se izbegli eventualni kontakti
dečijeg sedišta sa komandnom tablom.
Odmah po skidanju dečijeg sedišta ponovo
aktivirajte vazdušni jastuk na strani
suvozača.82)Za deaktiviranje vazdušnih jastuka sa
menija na displeju instrument table
pogledajte opis u poglavlju „Poznavanje
instrument table” pod paragrafom „Meni
Setup".
83)Nemojte vešati krute predmete na
kukice za garderobu i na rukohvate.
84)Nemojte naslanjati glavu, ruke ili laktove
na vrata, na prozore ili mesto bočnih
vazdušnih jastuka za zaštitu glave, kako
biste izbegli povrede za vreme njihovog
naduvavanja.
85)Nemojte nikada izbacivati glavu, ruke ili
laktove van prozora.
86)Ako se lampica
ne upali pri
okretanju kontakt brave u položaj MAR ili
ostane upaljena tokom vožnje, moguće
je da postoji nepravilnost sistema
zadržavanja; u tom slučaju moglo bi se
desiti da se vazdušni jastuci ili predzatezači
sigurnosnih pojaseva ne aktiviraju u slučaju
nezgode ili u ograničenom broju slučajeva,
da se aktiviraju greškom. Pre nego što
nastavite, obratite se ovlašćenom servisu
za vozila marke Fiat, radi trenutne kontrole
sistema.
87)Na nekim verzijama, u slučaju kvara
lampice
, pali se lampicai isključuju
se pirotehnički zatezači vazdušnog jastuka
suvozača.
88)Ukoliko je prisutan Side bag, nemojte
ponovo pokrivati naslon prednjih sedišta
presvlakama ili prekrivačima.
89)Nemojte putovati sa predmetima
položenim na stomak, ispred grudi, niti
između usana, na primer lula olovke itd. U
slučaju udara propraćenog intervencijom
vazdušnog jastuka mogli bi vam naneti
teške povrede.90)Ako je vozilo bilo ukradeno ili izloženo
pokušaju krađe i vandalizmu ili poplavama
proverite sistem zaštitnih jastuka u
ovlašćenom servisu za vozila marke Fiat.
91)Sa kontakt ključem u poziciji MAR, čak i
sa ugašenim motorom, vazdušni jastuci
mogu da se aktiviraju čak i u zaustavljenom
vozilu, ako je ono udareno drugim vozilom
u pokretu. Znači, čak i u zaustavljenom
vozilu, dečija sedišta koja se montiraju
suprotno od smera kretanja NE postavljaju
se na prednje sedište suvozača kada
postoji aktivan prednji vazdušni jastuk
suvozača. Aktiviranje vazdušnog jastuka, u
slučaju udara, moglo bi izazvati smrtne
povrede deteta koje se prevozi. Zato, uvek
isključite vazdušni jastuk na strani suvozača
kada na prednje suvozačko sedište
montirate dečije sedište okrenuto suprotno
od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača. Na kraju
podsećamo da, ako se ključ nalazi u poziciji
STOP, u slučaju udara neće se aktivirati
nijedan bezbednosni uređaj (vazdušni
jastuk ili zatezači); u ovim slučajevima ako
ne dođe do aktiviranja tih uređaja, to se ne
može smatrati indikacijom kvara sistema.
99

92)LED lampicapokazuje status zaštite
vazdušnog jastuka sa suvozačeve strane.
Kada je LED lampica isključena - zaštita za
suvozačevu stranu je aktivirana: da biste
je deaktivirali, delujte na meni iz Setup-a (u
tom slučaju LED lampica se pali). Prilikom
paljenja vozila (kontakt ključ u položaju
MAR), i ako je od poslednjeg gašenja
prošlo najmanje 5 sekundi, lampica se pali
na oko 8 sekundi. U slučaju da do toga
ne dođe obratite se ovlašćenom servisu za
vozila marke Fiat. Moguće je da
gašenjem/ponovnim paljenjem motora za
manje od 5 sekundi, LED lampica ostane
ugašena. U tom slučaju, proverite
ispravnost rada LED lampice i isključite
motor. Sačekajte 5 sekundi i ponovo upalite
motor. LED lampica može svetleti različitim
intenzitetom u zavisnosti od uslova u kojima
se vozilo nalazi. Intenzitet takođe može
varirati za vreme istog ciklusa ključa.
93)Intervencija čeonog zaštitnog jastuka je
predviđena za jače udarce od onih koji
aktiviraju zatezače. Za udarce jačine
između dva praga aktivacije je normalno da
se aktiviraju samo zatezači.
94)Vazdušni jastuci ne zamenjuju
sigurnosne pojaseve, ali im povećavaju
efikasnost. S obzirom na to da se prednji
vazdušni jastuci ne aktiviraju u slučaju
frontalnih udara pri maloj brzini, bočnih
udara, udara od pozadi ili prevrtanja,
putnici su zaštićeni, osim bočnim
vazdušnim jastucima i sigurnosnim
pojasevima, koji stoga moraju biti uvek
vezani.
100
BEZBEDNOST

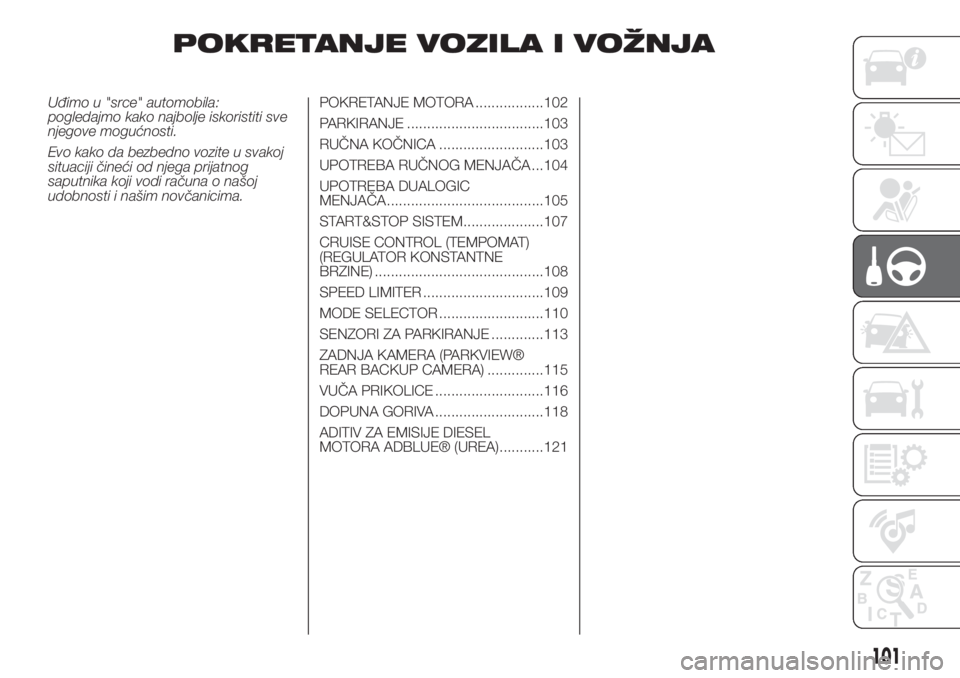

POKRETANJE VOZILA I VOŽNJA
Uđimo u "srce" automobila:
pogledajmo kako najbolje iskoristiti sve
njegove mogućnosti.
Evo kako da bezbedno vozite u svakoj
situaciji čineći od njega prijatnog
saputnika koji vodi računa o našoj
udobnosti i našim novčanicima.POKRETANJE MOTORA .................102
PARKIRANJE ..................................103
RUČNA KOČNICA ..........................103
UPOTREBA RUČNOG MENJAČA ...104
UPOTREBA DUALOGIC
MENJAČA.......................................105
START&STOP SISTEM....................107
CRUISE CONTROL (TEMPOMAT)
(REGULATOR KONSTANTNE
BRZINE) ..........................................108
SPEED LIMITER ..............................109
MODE SELECTOR ..........................110
SENZORI ZA PARKIRANJE .............113
ZADNJA KAMERA (PARKVIEW®
REAR BACKUP CAMERA) ..............115
VUČA PRIKOLICE ...........................116
DOPUNA GORIVA ...........................118
ADITIV ZA EMISIJE DIESEL
MOTORA ADBLUE® (UREA)...........121
101

POKRETANJE
MOTORA
95) 96)38) 39) 40) 41) 42)
Pre pokretanja motora namestiti
sedište, unutrašnje i spoljašnje
retrovizore i pravilno vezati pojas.
Za pokretanje motora nemojte nikada
pritiskati gas.
VERZIJE SA RUČNIM
MENJAČEM
Vozila sa pogonom na benzin
Postupiti na sledeći način:
pritisnite ručnu kočnicu i ručicu
menjača postavite u neutralnu brzinu;
pritisnite kvačilo bez pritiskanja gasa;
okrenite kontakt ključ u položaj AVV
i pustite ga čim se motor pokrene.
Vozila sa pogonom na dizel
Postupiti na sledeći način:
podignite ručnu kočnicu, postavite
ručicu menjača u neutralnu brzinu i
rotirajte ključ u položaj MAR: na
instrument tabli se pali lampica
;
sačekajte da se ugasi lampicai
potom pritisnite do kraja papučicu
kvačila, bez pritiskanja gasa;
okrenite kontakt ključ u položaj AVV
odmah posle gašenja lampice
.
Otpustite ključ čim se motor pokrene.
UPOZORENJE Ukoliko se motor ne
pokrene iz prvog pokušaja, vratite ključ
u položaj STOP pre ponavljanja
postupka pokretanja. Ako, sa ključem u
položaju MAR, simbol
na displeju i
lampica
(samo za verzije sa
pogonom na benzin) ostanu upaljeni na
instrument tabli, potrebno je da se
kontakt brava postavi u položaj STOP
a, zatim, ponovo u MAR. Ako je simbol
i dalje upaljen, probajte sa drugim
ključevima. Ukoliko i dalje ne uspevate
da pokrenete motor obratite se
ovlašćenom servisu za vozila marke
Fiat.
VERZIJE SA MENJAČEM
DUALOGIC
97)
Pokretanje motora je dozvoljeno i kada
je menjač ubačen u brzinu i kada je u
leru.
Svakako se savetuje da uvek pritisnete
papučicu kočnice ako menjač nije
ubačen u neku brzinu. Savetuje se da,
pre startovanja motora, postavite ručicu
menjača u neutralnu brzinu (N).GAŠENJE MOTORA
Sa motorom na minimalnom broju
obrtaja, okrenite kontakt ključ u položaj
STOP.
UPOZORENJE Nakon zahtevne vožnje,
pre nego što isključite motor, pustite
ga da radi u praznom hodu da bi se
temperatura u unutrašnjosti motora
snizila.
PAŽNJA
95)Rad motora u zatvorenom prostoru je
opasan. Motor troši kiseonik i ispušta
ugljen-dioksid, ugljen-monoksid i druge
toksične gasove.
96)Sve dok se motor ne pokrene,
servokočnica i električni servoupravljač nisu
aktivni, dakle, potrebno je primenjivati jaču
silu na pedalu kočnice i na volan, mnogo
veću u odnosu na redovnu.
97)U slučaju da se motor ne upali dok je
vozilo u brzini, opasnost usled činenjice što
se menjač automatski prebacio u neutralnu
brzinu označena je zvučnim signalom.
102
POKRETANJE VOZILA I VOŽNJA
