2019 FIAT 500L Knjižica za upotrebu i održavanje (in Serbian)

KUĆIŠTE MOTORA
PROVERA NIVOA
145) 146) 147)58)
.

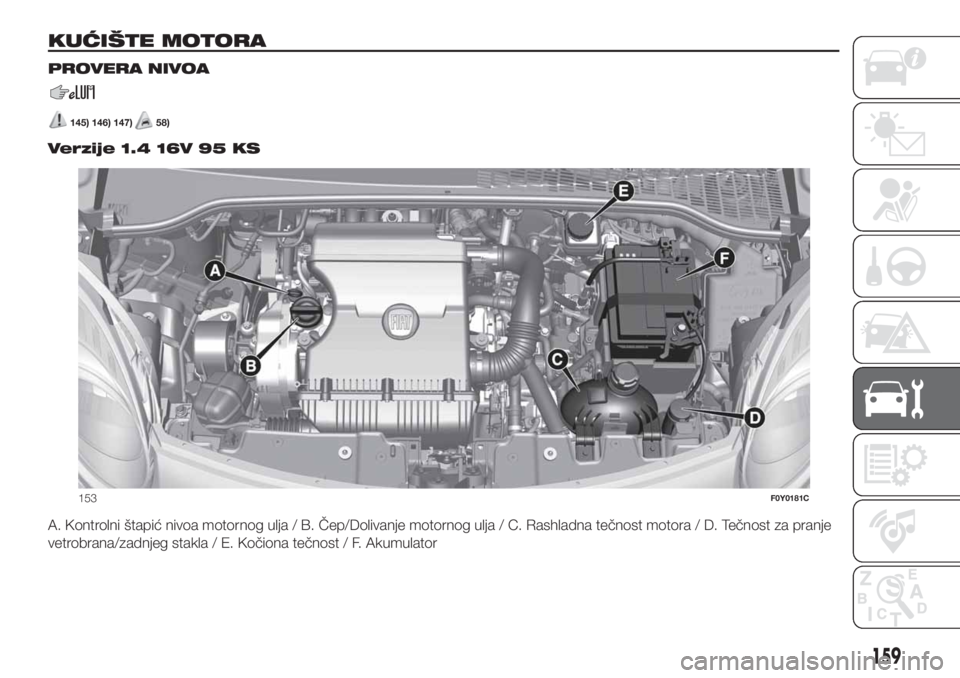

Verzije 1.4 16V 95 KS
A. Kontrolni štapić nivoa motornog ulja / B. Čep/Dolivanje motornog ulja / C. Rashladna tečnost motora / D. Tečnost za pranje
vetrobrana/zadnjeg stakla / E. Kočiona tečnost / F. Akumulator
153F0Y0181C
159

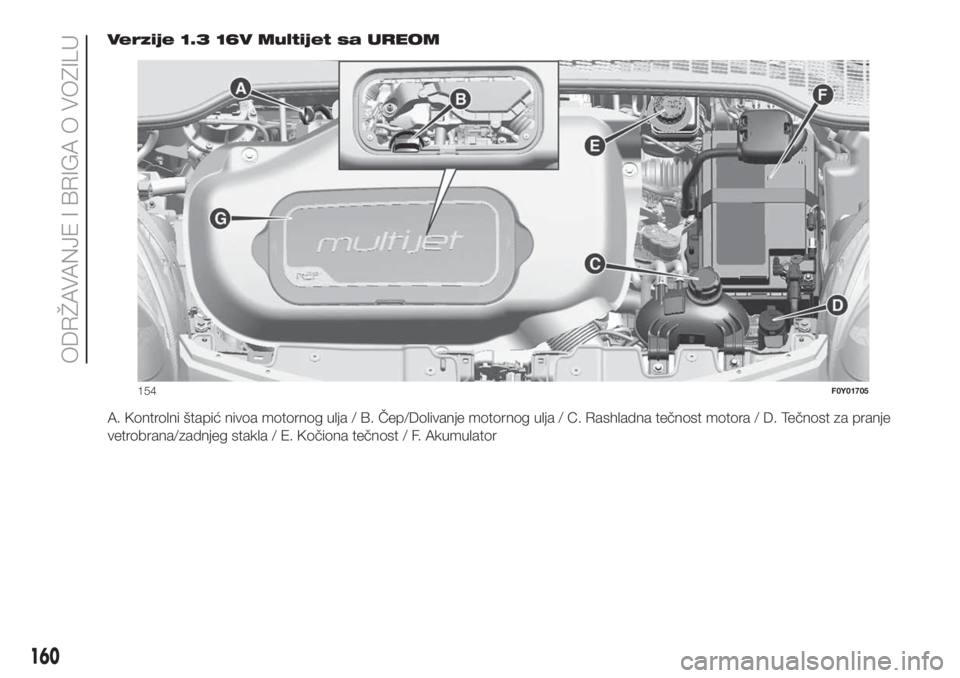

Verzije 1.3 16V Multijet sa UREOM
A. Kontrolni štapić nivoa motornog ulja / B. Čep/Dolivanje motornog ulja / C. Rashladna tečnost motora / D. Tečnost za pranje
vetrobrana/zadnjeg stakla / E. Kočiona tečnost / F. Akumulator
154F0Y01705
160
ODRŽAVANJE I BRIGA O VOZILU

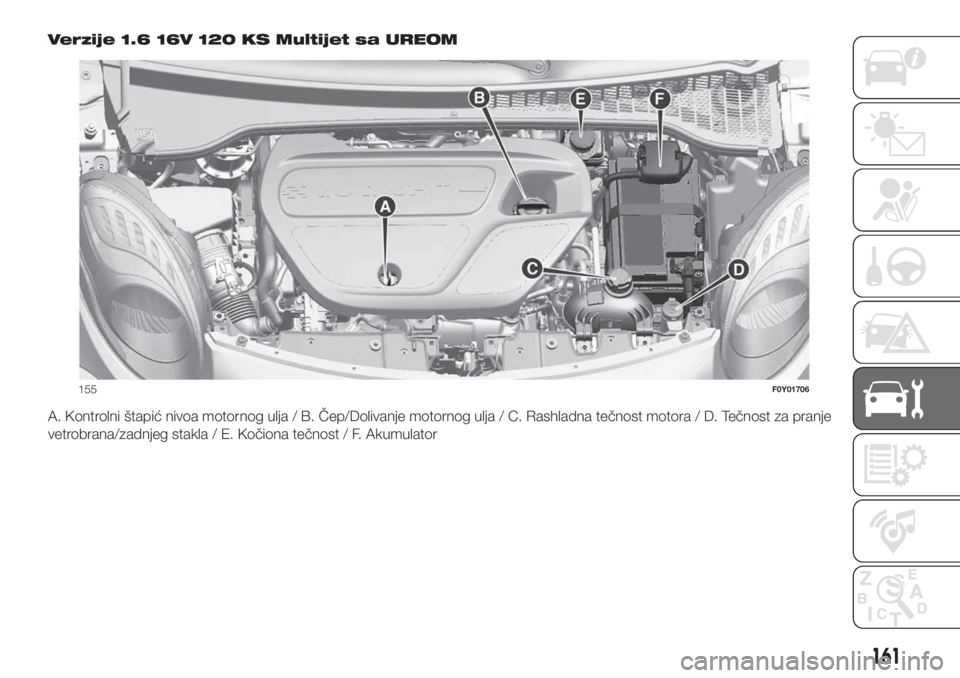

Verzije 1.6 16V 120 KS Multijet sa UREOM
A. Kontrolni štapić nivoa motornog ulja / B. Čep/Dolivanje motornog ulja / C. Rashladna tečnost motora / D. Tečnost za pranje
vetrobrana/zadnjeg stakla / E. Kočiona tečnost / F. Akumulator
155F0Y01706
161

MOTORNO ULJE
148)59) 60)3)
Proverite da li je nivo ulja između MIN i
MAX na kontrolnom štapiću A. ko je
nivo ulja bliži MIN, dodajte ulje preko
punjača B sve dok ne dostigne
vrednost MAX.
Izvucite merač A za kontrolu motornog
ulja, očistite ga glatkom krpom i ponovo
je vratite. Ponovo izvucite merač i
proverite da li je nivo motornog ulja
između MIN i MAX na meraču.
Potrošnja motornog ulja:
maksimalna potrošnja motornog ulja je,
indikativno, 400 grama na 1000 km.
U prvom periodu upotrebe vozila se
potrošnja motornog ulja može smatrati
stabilnom tek nakon prelaska prvih
5000 ÷ 6000 km.
RASHLADNA TEČNOST
MOTORA
149)61)
Ako ovaj nivo nije dovoljan, odvijte čep
sa posude C i sipajte tečnost kako je
opisano u odeljku "Tehnički podaci".TEČNOST ZA PRANJE
PREDNJEG / ZADNJEG
STAKLA
150) 151)
Ako ovaj nivo nije dovoljan, skinite čep
D sa posude i sipajte tečnost kako je
opisano u odeljku "Tehnički podaci".
UPOZORENJE Kada je nivo tečnosti
nizak sistem za pranje farova ne radi lak
i ako nastavi da radi sa na vetrobranu i
zadnjem staklu. Kod nekih verzija
postoji kontrolni merač, referentna crta:
ispod te crte, sistem radi SAMO za
pranje vetrobrana i zadnjeg stakla.
TEČNOST ZA KOČNICE
152) 153)62)
Proverite da li je tečnost na
maksimalnom nivou. Ako nivo tečnosti
u rezervoaru nije dovoljan, skinite čep
E sa posude i sipajte tečnost kako
je opisano u odeljku "Tehnički podaci".
ULJE KOMANDE
DUALOGIC MENJAČA
4)
Za kontrolu nivoa ulja komande
menjača, obratite se isključivo
ovlašćenom servisu za vozila marke
Fiat.AKUMULATOR
154) 155) 156) 157)5)63)
Akumulator ne zahteva dopunjavanje
elektrolita destilovanom vodom.
Periodična provera, koju vrši ovlašćeni
servis za vozila marke Fiat, neophodna
je da se proveri njegov efikasnost.
UPOZORENJE Nakon uklanjanja
akumulatora, volanu je potrebna
inicijalizacija koja se prikazuje paljenjem
lampice
na instrument tabli. Da
biste izveli ovaj postupak okrenite volan
sa jednog na drugi kraj ili da
jednostavno nastavite pravolinijski da se
krećete stotinak metara.
UPOZORENJE Akumulator koji duže
vreme napunjen ispod 50% oštećuje se
usled sulfatizacije i smanjuje se njegov
kapacitet i sposobnost za paljenje.
ODRŽAVANJE KLIMA
UREĐAJA
Za vreme zimskog perioda, klima uređaj
treba uključivati jednom mesečno na
oko 10 minuta. Pre letnje sezone
proverite efikasnost uređaja u
ovlašćenom servisu za vozila marke
Fiat.
162
ODRŽAVANJE I BRIGA O VOZILU

PAŽNJA
145)Nemojte pušiti nikada tokom
intervencija na kućištu motora: može biti
zapaljivih gasova i isparenja i tada postoji
rizik od požara.
146)Dok je motor topao, radite vrlo sa
kućištem motora: opasnost od opekotina.
Imajte na umu, kada je motor topao, da
se ventilator može pokrenuti; opasnost od
povređivanja. Obratite pažnju na marame,
kravate i odeću koja nije pripijena uz telo:
postoji mogućnost da ih povuku organi
u pokretu.
147)Pažnja. Prilikom dolivanja, nemojte
mešati različite tipove tečnosti: međusobno
su sve nekompatibilne i mogle bi ozbiljno
oštetiti vozilo.
148)Kada se doliva ulje motora, sačekajte
da se motor ohladi pre nego što otvorite
čep za punjenje. Ovo posebno važi za
vozila koja imaju aluminijumski čep (gde
postoji). PAŽNJA: opasnost od opekotina!
149)Hladnjak je pod pritiskom. Čep,
ukoliko je potrebno, zamenite samo
originalnim, u suprotnom bi mogla biti
narušena efikasnost sistema. Kada je
motor topao, nemojte da skidate čep sa
posude: opasnost od opekotina.
150)Nemojte putovati kada je posuda za
tečnost za panje stakala prazna: brisanje
stakala je od izuzetne važnosti za bolju
vidljivost. Učestali rad uređaja bez tečnosti,
mogao bi da ošteti ili uništi neke delove
uređaja.151)Neki komercijalni aditivi u tečnosti za
pranje stakala su zapaljivi: kućište motora
sadrži tople delove koji ib, ako dođu u
kontakt, mogli da dovedu do požara.
152)Kočiona tečnost je otrovna i izuzetno
korozivna. Pri slučajnom dodiru, odmah
operite delove tela sa kojima je došlo
u kontakt vodom i neutralnim sapunom a
potom isperite sa dosta vode. U slučaju
gutanja, odmah se obratite lekaru.
153)Simbol
, koji se nalazi na posudi,
pokazuje da je reč o sintetičkoj tečnosti
za kočnice i pravi razliku između onih
mineralnih. Upotreba tečnosti mineralnog
tipa trajno oštećuje specijalne gumene
dihtunge uređaja za kočenje.
154)Tečnost u akumulatoru je otrovna i
korozivna. Izbegavajte kontakt sa kožom i
očima. Nemojte se približavati akumulatoru
s otvorenim plamenom ili sa mogućim
uređajima koji varniče: opasnost o
eksplozije i požara.
155)Rad sa previše niskim nivoom tečnosti
trajno oštećuje akumulator i može dovesti
do njegove eksplozije.
156)Ako će vozilo duže vreme bilo
zaustavljeno u uslovima velike hladnoće,
skinite akumulator i odnesite ga na
zagrejano mesto kako se ne bi zaledio.
157)Kad god vršite neke radnje na
akumulatoru ili u njegovoj blizini, uvek
zaštitite oči uz pomoć posebnih zaštitnih
naočara.
PAŽNJA
58)Pažnja, tokom sipanja vodite računa da
ne pomešate tečnosti: sve tečnosti su
međusobno nekompatibilne! Dolivanje
neadkvatne tečnosti može ozbiljno da
ošteti vozilo.
59)Nivo ulja ne sme nikada da premaši
MAX vrednost.
60)Nemojte dodavati ulje sa karakteristika
koje su drugačije od ulja koje je već u
motoru.
61)Rashladni sistem motora koristi zaštitnu
tečnost protiv zamrzavanja PARAFLU
UP;
za eventualna dolivanja koristite tečnost
istog tipa. Tečnost PARAFLU
UPse ne sme
mešati sa bilo kojim drugim tipom antifriz
tečnosti. Prilikom dolivanja neadekvatnim
proizvodom, savetuje se da nikako ne
pokrećete vozilo i da se obratite
ovlašćenom servisu za vozila marke Fiat.
62)Nemojte dozvoliti da se tečnost za
kočnice, koje je izuzetno korozivno, dođe u
kontakt sa ofarbanim delovima. Ako se to
dogodi, odmah isperite vodom.
63)Nepravilna montaža električnih i
elektronskih dodatnih uređaja može ozbilno
da ošteti vozilo. Ako se, nakon kupovine
vozila, želite da instalirate dodatke (npr.
uređaji protiv krađe, radijski telefon, itd.)
obratite se ovlašćenom servisu za vozila
marke Fiat koji će vam preporučiti
najadekvatnije uređaje i, pre svega,
posavetovaće vas da uvek koristite
akumulator sa većim kapacitetom.
163

PAŽNJA
3)Iskorišćeno ulje motora i zamenjeni filter
za ulje sadrže opasne supstance za životnu
sredinu. Za zamenu ulja i filtera, savetuje
se da se obratite ovlašćenom servisu
za vozila marke Fiat
4)Zamenjeno ulje menjača sadrži
supstance koje su opasne za životnu
okolinu. Za zamenu ulja, se obratite
ovlašćenom servisu za vozila marke Fiat.
5)Akumulatori sadrže izuzetno opasne
supstance za životnu okolinu. Za zamenu
akumulatora, obratite se ovlašćenom
servisu za vozila marke Fiat.
PUNJENJE
AKUMULATORA
158) 159)
UPOZORENJE Pre nego što isključite
električno napajanje akumulatora,
sačekajte najmanje 1 minut od
postavljanja kontakt ključa u položaj
STOP i zatvaranja vrata sa strane
vozača. Pri sledećem povezivanju
akumulatora na električni dovod
napajanja, proveriti da li je kontakt
brava u položaju STOP i da li su vrata
na strani vozača zatvorena.
UPOZORENJE Savetuje se lagano
punjenje na niskoj amperaži u trajanju
od oko 24 časa. Dugotrajno punjenje
može oštetiti akumulator.UPOZORENJE Uverite se da su žice
električnog uređajau ispravno povezane
na akumulator: plus (+) na pozitivan
priključak i minus (–) na negativan
priključak. Kleme akumulatora su
označene oznakom za pozitivan
priključak (+) i negativan priključak (–) i
nalaze se na kućištu akumulatora sa
gornje strane. Priključci za žice ne
smeju da korodiraju i moraju biti čvrsto
pričvršćeni na kleme. Ako se koristi
punjač koji brzo puni a akumulator je
priključen na vozilo, pre priključivanja
punjača, isključiti obe žice akumulatora
vozila. Nemojte koristiti punjač za
brzo punjenje za obezbeđivanje
startnog napona.
UPOZORENJE Opis procedure
punjenja akumulatora je dato samo u
informativne svrhe. Za vršenje ove
radnje, preporučujemo da se obratite
ovlašćenom servisu za vozila marke
Fiat.
VERZIJE BEZ SISTEMA
Start&Stop
(za verzije/tržišta, gde je predviđeno)
Za punjenje uradite sledeće:
odvojite stezaljku negativnog pola od
akumulatora;
164
ODRŽAVANJE I BRIGA O VOZILU

povežite sa polovima akumulatora
vodove uređaja za punjenje, poštujući
polaritet;
uključite uređaj za punjenje;
po završetku punjenja, isključite
uređaj pre odvajanja akumulatora;
povežite stezaljku negativnog pola
sa akumulatorom.
VERZIJE SA SISTEMOM
Start&Stop
(za verzije/tržišta, gde je predviđeno)
Za punjenje uradite sledeće:
odvojite priključak A sl. 156
(pritiskom na taster B) od senzora C za
nadzor stanja akumulatora (senzor je
postavljen na negativnom polu D
samog akumulatora);
povežite pozitivan vod (+) uređaja za
punjenje sa pozitivnim polom (+)
akumulatora;
povežite negativni vod (-) uređaja za
punjenje sa trnom D negativnog pola
(-) akumulatora;
uključite uređaj za punjenje. Po
završetku punjenja, isključite uređaj pre
odvajanja akumulatora;
ponovo povežite konektor A senzora
C na akumulatoru.
PAŽNJA
158)Tečnost u akumulatoru je otrovna i
korozivna, izbegavajte dodir sa kožom
i očima. Operacije punjenja akumulatora
treba da obavljate u provetrenom prostoru
i daleko od otvorenog plamena ili mogućih
izvora varničenja, kako biste izbegli
opasnost od pucanja ili požara.
159)Ne pokušavajte da punite smrznuti
akumulator: prethodno ga morate
odmrznuti, u suprotnom postoji rizik od
eksplozije. Ukoliko je došlo do smrzavanja,
potrebno je da specijalizovana lica provere
akumulator pre punjenja, kako bi se utvrdilo
da li su unutrašnji elementi oštećeni i da li
na posudi ima naprslina, što predstavlja
rizik od curenja otrovne i korozivne kiseline.
156F0Y0153C
165

PREDNJI / ZADNJI
BRISAČ
160)64)
ZAMENA METLICA
BRISAČA VETROBRANA
Postupiti na sledeći način:
podignuti brisač, pritisnuti jezičak A
sl. 157 opruge spoja i skinuti gumu
sa brisača.
staviti novu metlicu ubacivanjem
jezička na odgovarajuće mesto i
proveriti da li je dobro pričvršćeno;
spustiti brisač na staklo.ZAMENA METLICA
BRISAČA ZADNJEG
STAKLA
Postupiti na sledeći način:
podignuti poklopac A sl. 158,
odvrnuti zavrtanj B i skinuti brisač C;
ispravno postaviti novi brisač,
zategnuti zavrtanj B i spustiti poklopac
A.
PRSKALICE
Prskalica za pranje vetrobranskog
stakla
Mlazevi prskalice A sl. 159 su fiksirani.
Ako mlaz ne izlazi, proverite pre svega
da li ima tečnosti u posudi za tečnost
za pranje stakla (videti paragraf
"Provera nivoa" ovog odeljka). Nakon
toga proveriti da li su otvori blokirani,
očistite ih iglicom ako jesu.Prskalica za pranje zadnjeg stakla
Mlazevi prskalice su fiksirani. Noseći
cilindar mlaznica je smešten ispod
zadnjeg stakla sl. 160.
PAŽNJA
160)Vožnja sa istrošenom gumom brisača
predstavlja ozbiljan rizik jer smanjuje
vidljivost u slučaju loših atmosferskih
uslova.
157F0Y0114C
158F0Y0208C
159F0Y0209C
160F0Y0210C
166
ODRŽAVANJE I BRIGA O VOZILU
