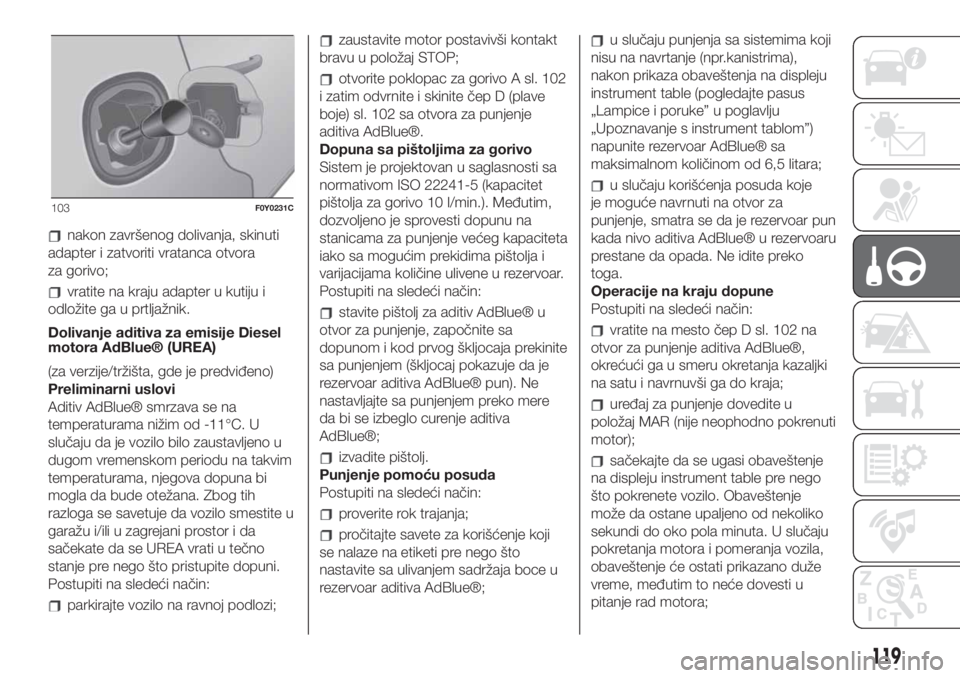

nakon završenog dolivanja, skinuti
adapter i zatvoriti vratanca otvora
za gorivo;
vratite na kraju adapter u kutiju i
odložite ga u prtljažnik.
Dolivanje aditiva za emisije Diesel
motora AdBlue® (UREA)
(za verzije/tržišta, gde je predviđeno)
Preliminarni uslovi
Aditiv AdBlue® smrzava se na
temperaturama nižim od -11°C. U
slučaju da je vozilo bilo zaustavljeno u
dugom vremenskom periodu na takvim
temperaturama, njegova dopuna bi
mogla da bude otežana. Zbog tih
razloga se savetuje da vozilo smestite u
garažu i/ili u zagrejani prostor i da
sačekate da se UREA vrati u tečno
stanje pre nego što pristupite dopuni.
Postupiti na sledeći način:
parkirajte vozilo na ravnoj podlozi;
zaustavite motor postavivši kontakt
bravu u položaj STOP;
otvorite poklopac za gorivo A sl. 102
i zatim odvrnite i skinite čep D (plave
boje) sl. 102 sa otvora za punjenje
aditiva AdBlue®.
Dopuna sa pištoljima za gorivo
Sistem je projektovan u saglasnosti sa
normativom ISO 22241-5 (kapacitet
pištolja za gorivo 10 l/min.). Međutim,
dozvoljeno je sprovesti dopunu na
stanicama za punjenje većeg kapaciteta
iako sa mogućim prekidima pištolja i
varijacijama količine ulivene u rezervoar.
Postupiti na sledeći način:
stavite pištolj za aditiv AdBlue® u
otvor za punjenje, započnite sa
dopunom i kod prvog škljocaja prekinite
sa punjenjem (škljocaj pokazuje da je
rezervoar aditiva AdBlue® pun). Ne
nastavljajte sa punjenjem preko mere
da bi se izbeglo curenje aditiva
AdBlue®;
izvadite pištolj.
Punjenje pomoću posuda
Postupiti na sledeći način:
proverite rok trajanja;
pročitajte savete za korišćenje koji
se nalaze na etiketi pre nego što
nastavite sa ulivanjem sadržaja boce u
rezervoar aditiva AdBlue®;
u slučaju punjenja sa sistemima koji
nisu na navrtanje (npr.kanistrima),
nakon prikaza obaveštenja na displeju
instrument table (pogledajte pasus
„Lampice i poruke” u poglavlju
„Upoznavanje s instrument tablom”)
napunite rezervoar AdBlue® sa
maksimalnom količinom od 6,5 litara;
u slučaju korišćenja posuda koje
je moguće navrnuti na otvor za
punjenje, smatra se da je rezervoar pun
kada nivo aditiva AdBlue® u rezervoaru
prestane da opada. Ne idite preko
toga.
Operacije na kraju dopune
Postupiti na sledeći način:
vratite na mesto čep D sl. 102 na
otvor za punjenje aditiva AdBlue®,
okrećući ga u smeru okretanja kazaljki
na satu i navrnuvši ga do kraja;
uređaj za punjenje dovedite u
položaj MAR (nije neophodno pokrenuti
motor);
sačekajte da se ugasi obaveštenje
na displeju instrument table pre nego
što pokrenete vozilo. Obaveštenje
može da ostane upaljeno od nekoliko
sekundi do oko pola minuta. U slučaju
pokretanja motora i pomeranja vozila,
obaveštenje će ostati prikazano duže
vreme, međutim to neće dovesti u
pitanje rad motora;
103F0Y0231C
119

ako se dopuna obavi sa praznim
rezervoarom aditiva AdBlue®
pogledajte pasus „Sipanje goriva” u
poglavlju „Tehnički podaci”, neophodno
je sačekati 2 minuta pre pokretanja
motora.
UPOZORENJE Ako AdBlue® iscuri van
otvora za punjenje, dobro očistite
područje i nastavite sa punjenjem. Ako
je došlo do kristalizovanja tečnosti,
uklonite je sunđerom i toplom vodom.
PAŽNJA
NE PRELAZITE MAKSIMALNI
NIVO: to može da uzrokuje
oštećenja na rezervoaru. UREA se
smrzava ispod -11 °C. Čak iako
je sistem projektovan da radi ispod
tačke smrzavanja UREA, ne treba
puniti rezervoar preko
maksimalnog nivoa, jer ako se
UREA smrzne, sistem može da
pretrpi oštećenja. Pridržavajte se
onoga što je opisano u ovom
pasusu.
U slučaju da UREA iscuri na
lakirane ili aluminijumske površine,
odmah operite područje vodom, a
upijajućim materijalom sakupite
svu tečnost koja se prosula na
zemlju.
Ne pokušavajte da pokrenete
motor ako ste slučajno dodali
UREA u rezervoar dizel goriva, jer
to može da dovede do ozbiljnih
oštećenja motora. Obratite Mreži
korisničke podrške Fiat.
Nemojte da dodajete aditive ili
druge tečnosti u AdBlue®, to bi
moglo da ošteti sistem.
Korišćenje aditiva AdBlue® koji
je neodgovarajućeg tipa ili
degradiran može da dovede do
paljenja obaveštenja na displeju
instrument table (pogledajte pasus
„Lampice i poruke” u poglavlju
„Upoznavanje s instrument
tablom”).
Nikad ne prelivajte aditiv
AdBlue® u neku drugu posudu:
izgubio bi svoj kvalitet čistoće.
U slučaju oštećenja na sistemu
za proćišćavanje izduvnih gasova
usled upotrebe aditiva/vode iz
slavine, uvođenjem dizel goriva, ili u
svakom slučaju usled nepoštovanja
uputstava, dolazi do prestanka
važenja garancije.
U slučaju da se aditiv AdBlue®
potroši, pogledajte pasus „Lampice
i poruke” u poglavlju „Upoznavanje
s instrument tablom” da biste
nastavili sa normalnim korišćenjem
vozila.Skladištenje aditiva AdBlue®
(UREA)
AdBlue® se smatra stabilnim
proizvodom koji se može dugo čuvati.
Ako se čuva na temperaturama NIŽIM
od 32°C, može se čuvati najmanje
godinu dana.
Pridržavajte se uputstava na etiketi
posude.
50)
Goriva - identifikacija
kompatibilnosti vozila. Grafički
simbol za izražavanje informacija
za potrošače u skladu sa
standardom EN16942
Sledeći simboli olakšavaju
prepoznavanje pravilne vrste goriva koje
treba koristiti u vozilu.
Pre sipanja goriva, proverite simbole
koji se nalaze na unutrašnjem delu
poklopca otvora za sipanje goriva (ako
postoji) i uporedite ih sa simbolom na
odgovarajućoj pumpi (ako postoji).
Simboli za benzinska vozila
104
120
POKRETANJE VOZILA I VOŽNJA

E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228.
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228.
Simboli za dizel vozila
B7: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
7% (V/V) u skladu sa standardom
EN590.
B10: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
10% (V/V) u skladu sa standardom
EN16734.
PAŽNJA
112)Na krajeve otvora nemojte stavljati
nikakav predmet/čep prema onome što je
predviđeno za vozilo. Korišćenje
neodgovarajućih predmeta/čepova može
izazvati povećanje pritiska u unutrašnjosti
rezervoara i izazvati opasnost.113)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
114)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
PAŽNJA
49)Za dizel vozila koristite samo odobreno
gorivo, u skladu sa Evropskom
specifikacijom EN590. Upotreba drugih
proizvoda ili mešavina može nepovratno
oštetiti motor čija posledica je prestanak
važenja garancije za načinjenu štetu.
Ukoliko dođe do slučajnog sipanja neke
druge vrste goriva, ne pokrećite motor
i ispraznite rezervoar. Međutim, ako je
motor ipak radio u kraćem periodu,
potrebno je, pored rezervoara, isprazniti i
kompletan sistem napajanja.
50)Ako se AdBlue® duže zagreva unutar
rezervoara na preko 50°C (na primer usled
direktnog sunčevog zračenja), AdBlue®
se može raspasti i proizvesti isparenja
amonijaka. Isparenja amonijaka imaju
snažan miris: kada se odvrne poklopac
rezervoara AdBlue®, pazite da ne
udahnete eventualna isparenja amonijaka
koja izlaze iz rezervoara. U ovoj
koncentraciji isparenja amonijaka nisu
štetna ili opasna po zdravlje.
ADITIV ZA EMISIJE
DIESEL MOTORA
AdBlue® (UREA)
Vozilo je opremljeno sistemom
ubrizgavanja aditiva AdBlue® (UREA) i
katalizatorom za selektivnu katalitičku
redukciju (SCR) u svrhu poštovanja
standarda za emisije.
Ova dva sistema obezbeđuju
poštovanje zahteva o emisijama dizel
motora; istovremeno, održavaju nivoe
uštede potrošnje goriva, vožnje,
obrtnog momenta i snage. Za poruke i
upozorenja sistema, pogledajte opis
u paragrafu „Lampice i poruke“ odeljka
„Poznavanje instrument table“.
AdBlue® (UREA) se smatra stabilnim
proizvodom koji se može dugo čuvati.
Ako se čuva na temperaturama NIŽIM
od 32 °C, može se čuvati najmanje
godinu dana.
Za dodatne informacije o tipu tečnosti
AdBlue® (UREA) pogledajte pasus
„Tečnosti i maziva” u poglavlju „Tehnički
podaci”.
Vozilo poseduje automatski sistem
zagrevanja aditiva AdBlue® (UREA) koji,
kada se motor pokrene, dozvoljava da
sistem funkcioniše ispravno na
temperaturama nižim od –11 °C.
PAŽNJA Tečnost AdBlue® (UREA) se
smrzava na temperaturama nižim
od –11 °C.
105
121

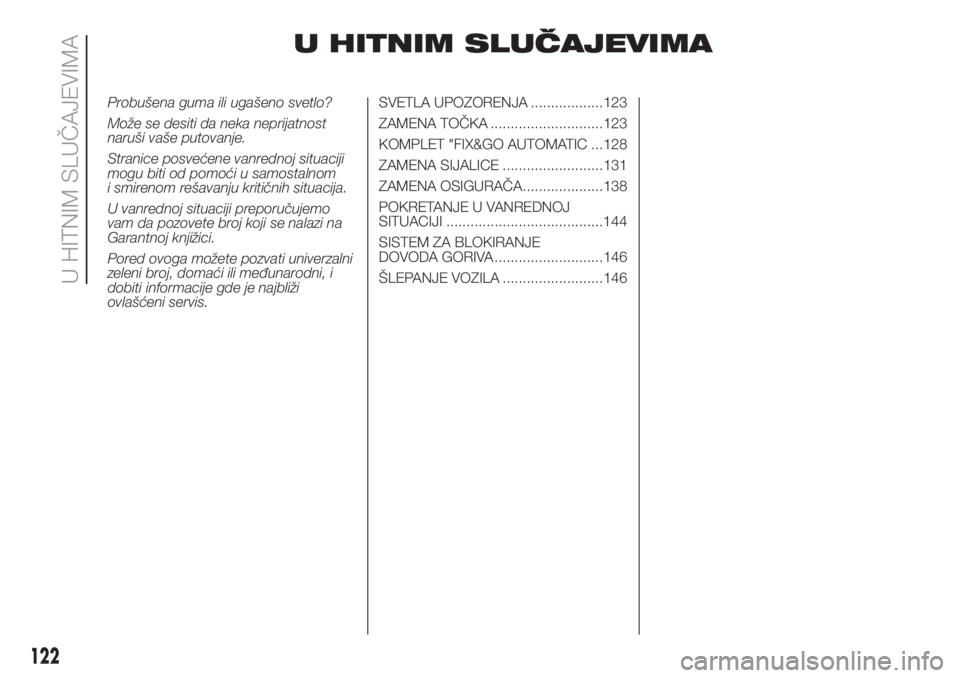

U HITNIM SLUČAJEVIMA
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom
i smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis.SVETLA UPOZORENJA ..................123
ZAMENA TOČKA ............................123
KOMPLET "FIX&GO AUTOMATIC ...128
ZAMENA SIJALICE .........................131
ZAMENA OSIGURAČA....................138
POKRETANJE U VANREDNOJ
SITUACIJI .......................................144
SISTEM ZA BLOKIRANJE
DOVODA GORIVA ...........................146
ŠLEPANJE VOZILA .........................146
122
U HITNIM SLUČAJEVIMA

SVETLA
UPOZORENJA
KOMANDE
Pritisnuti taster sl. 106 za paljenje /
gašenje svetla. Kada su upaljena svetla
upozorenja svetle lampice
i.
Prinudno kočenje
U slučaju prinudnog kočenja
automatski se pale svetla upozorenja a
na instrument tabli se pale lampice
i.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA TOČKA
115) 116) 117) 118) 119) 120) 121) 122)51)
DIZALICA
Dobro je znati da je:
težina dizalice je 1,76 kg;
dizalica ne zahteva nikakvo
podešavanje;
dizalice se ne može popravljati; u
slučaju kvara mora biti zamenjena
originalnom;
nikakva alatka osim sopstvenog
uređaja za startovanje se ne sme
montirati na dizalicu.
Održavanje
izbegavate da se na „beskrajnoj
navojnoj šipci” stvore naslage
prljavštine;
održavajte podmazanom „beskrajnu
navojnu šipku”;
ni iz kojeg razloga nemojte vršiti
promene na dizalici.
Uslovi za nekorišćenje
na temperaturi nižoj od -40°C;
na peščanim ili blatnjavim terenima;
na terenima sa visinskim razlikama;
na putevima sa velikim nagibom;
u ekstremnim klimatskim uslovima:
nevreme, tajfuni, cikloni, mećave, oluje,
itd;
u direktnom kontaktu sa motorom ili
kod popravki ispod vozila;
na plovilima.
PROCEDURA ZAMENE
TOČKA
Postupiti na sledeći način:
zaustavite vozilo u položaju koji ne
predstavlja opasnost po saobraćaj i koji
dozvoljava bezbednu zamenu točka.
Zaustavljanje mora da se izvrši na
odgovarajućim odmorištima,
parkinzima, oblastima za zaustavljanje ili
servisiranje i teren mora biti po
mogućnosti u ravni i dovoljno
kompaktan;
ugasiti motor, povući ručnu kočnicu i
ubaciti u 1. brzinu ili u rikverc. Proverite
da li su eventualni putnici izašli iz vozila
i smestili se na bezbedno mesto tako
da ne predstavljaju smetnju za
saobraćaj i da su i sami bezbedni.
Obucite signalni prsluk (obavezno po
zakonu) pre izlaska iz vozila;
Verzije 500L:otvorite prtljažnik i
podignite tapacirung;
Verzije 500L WAGON:otvorite
prtljažnik, podignite dno prtljažnika
"Cargo Magic Space" pridržavajući ga
rukom i uzmite torbu za alat.
106F0Y0649C
123

Verzije 500L WAGON sa aditivom
AdBlue® (UREA):otvorite prtljažnik,
podignite dno prtljažnika "Cargo Magic
Space" pridržavajući ga rukom i uzmite
torbu za alat i nakon što odvrnete
prsten bloka D sl. 107, izvadite torbu sa
alatom i pomoćni točak;.
Verzije 500L:koristeći ključ A sl.
107 koji se nalazi u kutiji za alat, odvijte
uređaj za blokiranje, uzmite kutiju za
alati B i postavite pored točka koji
se menja. Nakon toga uzmite rezervni
točak C;
Verzije 500L WAGON:podignite
vratanca A sl. 108 tapacirunga
prtljažnika, uzmite ključ B iz torbe sa
alatom i postavite ga na uređaj C.
Okrenite ključ B u smeru suprotnom od
kazaljki na satu kako bi ste odvili
zavrtanj koji pričvršćuje rezervni točak
za nosač, da bi ste mogli da ga skinete
sa nosača, koristite isti ključ za
izvlačenje točka iz vozila;
Verzije 500L WAGON: okrenuti
uređaj D sl. 109 i otkačiti točak sa
pričvrsnog nosača E;
uzmite ključ A sl. 110 i otpustite za
otprilike jedan krug pričvrsne šrafove.
Za verzije sa aluminujmskim felnama se
preporučuje da se "protrese" vozilo
kako bi se olakšalo uklanjanje felni sa
točka;
uzmite klin iz torbe sa alatom i
otvorite ga prema prikazanoj šemi
(videti sl. 111;
zatim postavite klin pozadi, na točak
koji se nalazi dijagonalno suprotno od
onog koji treba da se menja tako da
spreči neželjena pomeranja vozila kada
se ono podiže sa zemlje, nakon toga
postavite dizalicu ispod vozila, blizu
točka koji se menja;
107F0Y0096C
108F0Y0355C
109F0Y0357C
110F0Y0093C
111F0Y0211C
124
U HITNIM SLUČAJEVIMA

ubacite ključ A sl. 112 u dizalicu
tako da se raširi sve dok se gornji deo
B ne ubaci pravilno u prag C vozila
(naspram oznake
koji se nalazi na
samom pragu);
upozorite lica koja se eventualno
nalaze u blizini da će vozilo biti
podignuto: stoga se treba odmaći iz
njegove neposredne blizine, a pre
svega ga ne dirati pre nego što
se ponovo spusti;
ubacite ručicu D sl. 112 u ležište
uređaja A, pokrenite dizalicu i podižite
vozilo dok se točak ne podigne od
tla nekoliko centimetara;
skinite ratkapnu nakon što ste odvili
četiri zavrtnja koji je pričvršćuju i na
kraju odvijte peti zavrtanj i skinite točak
(samo za verzije opremljene
ratkapnama pričvršćenim zavrtnjima);
proverite da li je rezervni točak, na
površinama koje su u kontaktu sa
glavčinom točka, čist i bez prisustva
prljavštine koja bi mogla naknadno da
dovede do labavljenja sigurnosnih
pričvrsnih šrafova;
montirati pomoćni točak
ubacivanjem prvog zavrtnja u dva
otvora sa navojima najbliža ventilu,
nakon toga zavijte zavrtanj par navoja i
postupite na isti način sa ostalim
zavrtnjima;
uzeti ključ A sl. 107 i zavrnite do
kraja sve pričvrsne zavrtnje;
pokrenite ručicu D dizalice tako da
spustite vozilo. Nakon toga izvucite
dizalicu;
ključem A zategnite do kraja
zavrtnje, prelazeći naizmenično po
dijagonali sa jednog na drugi, prema
numeričkom redu prikazanom na sl.
113.
kada menjate jedan točak od
aluminijuma, ako privremeno želite da
ga odložite u prostor za pomoćni točak,
preporučuje se da ga postavite
naopačke (sa estetskim delom
okrenutim nagore).Verzije 500L WAGON
123)
Po završenom postupku postupite na
sledeći način:
ponovo zavijte uređaj A sl. 114 na
pričvrsni nosač B;
postavite ključ C sl. 115 na uređaj D
i okrenite ga u smeru kazaljki na satu
kako bi ste zavili pričvrsni zavrtanj
nosača rezervnog točka. Uređaj je
ispravno zakačen kada se u prozoru E
pojavi strelica žute boje;
probušenu gumu stavite u
odgovarajuću vreću i odložite je u
prtljažnik.
Odlaganje probušene gume (verzije
500L WAGON)
Verzije sa 5 mesta:odložite probušenu
gumu u prtljažnik.
112F0Y0014C
113F0Y0013C
125

Verzije sa 7 mesta
Sa oborenim zadnjim sedištima u
trećem redu:postavite probušenu
gumu u prtljažnik, na naslone sedišta.
Sa podignutim zadnjim sedištima u
trećem redu: uklonite navlaku za
prekrivanje prtljaga (koja se postavlja na
zadnja sedišta u drugom redu) dakle
odložite probušenu gumu u prtljažnik,
postavljajući je kao što je prikazano
sl. 116 (felna točka okrenuta ka
unutrašnjosti vozila kako bi se izbegao
pad točka u toku zatvaranja vrata
prtljažnika).
PONOVNO MONTIRANJE
OBIČNOG TOČKA
Verzije sa čeličnim felnama
proverite da li je običan točak, na
površinama koje su u kontaktu sa
glavčinom točka, čist i bez prisustva
prljavštine koja bi mogla naknadno da
dovede do labavljenja sigurnosnih
šrafova za pričvršćivanje;
montirajte običan točak ubacujući 5
vijaka u otvore;
stavite ratkapne, pazeći da se
odgovarajući žljebovi (na ratkapni)
poklope sa ventilom za naduvavanje;
ključem koji je dostavljen, naviti
pričvrsne zavrtnje;
spustite vozilo i izvucite dizalicu;
korišćenjem ključa koji ste dobili
čvrsto zategnite sigurnosne zavrtnje
poštujući redosled koji je prethodno
prikazan.
Verzije sa aluminijumskim felnama
stavite točak na glavčinu točka i,
koristeći ključ koji ste dobili, zavijte
sigurnosne zavrtnje;
spustite vozilo i izvucite dizalicu;
korišćenjem ključa koji ste dobili
čvrsto zategnite svih 5 sigurnosnih
vijaka poštujući redosled koji je
prethodno prikazan;
ponovo stavite ratkapne, pazeći da
dobro namestite tri plastične nogice
u odgovarajuća ležišta na točku.
Lagano pritisnuti ratkapnu kako se ne
bi polomile plastične nogice.
UPOZORENJE Pogrešno postavljanje
može dovesti di odvajanja ratkapne
kada je vozilo u pokretu.
114F0Y0360C
115F0Y0361C116F0Y0368C
126
U HITNIM SLUČAJEVIMA
