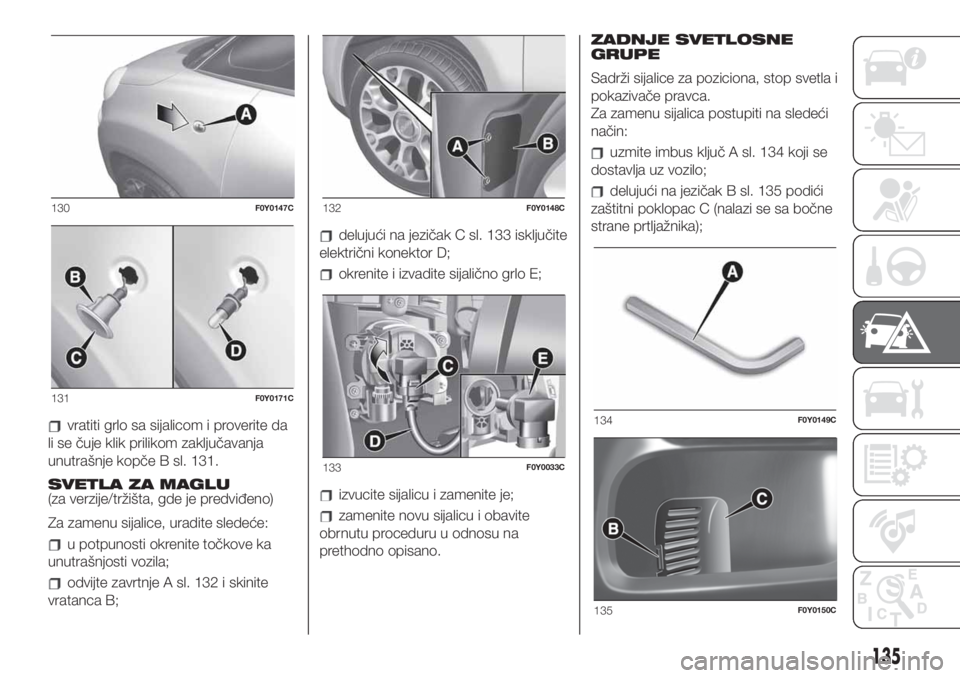

vratiti grlo sa sijalicom i proverite da
li se čuje klik prilikom zaključavanja
unutrašnje kopče B sl. 131.
SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
odvijte zavrtnje A sl. 132 i skinite
vratanca B;
delujući na jezičak C sl. 133 isključite
električni konektor D;
okrenite i izvadite sijalično grlo E;
izvucite sijalicu i zamenite je;
zamenite novu sijalicu i obavite
obrnutu proceduru u odnosu na
prethodno opisano.ZADNJE SVETLOSNE
GRUPE
Sadrži sijalice za poziciona, stop svetla i
pokazivače pravca.
Za zamenu sijalica postupiti na sledeći
način:
uzmite imbus ključ A sl. 134 koji se
dostavlja uz vozilo;
delujući na jezičak B sl. 135 podići
zaštitni poklopac C (nalazi se sa bočne
strane prtljažnika);
130F0Y0147C
131F0Y0171C
132F0Y0148C
133F0Y0033C
134F0Y0149C
135F0Y0150C
135

pomoću imbus ključa A odvrnuti
pričvrsni uređaj D sl. 136 zadnje
svetlosne grupe;
izvući svetlosnu grupu držeći je sa
obe ruke u smeru označenom
strelicama sl. 137;
isključite električni konektor, odvijte
zavrtnje za pričvršćivanje E sl. 138 i
uklonite sijalična grla;
zamenite sijalicu sl. 139: F =
pokazivači pravca, G = poziciona/stop
svetla.
ZADNJE FIKSNE
SVETLOSNE GRUPE
Sadrži sijalice za zadnja svetla za maglu
(leva strana) i rikverc svetla (desna
strana).
UPOZORENJE
Pri
zameni
sijalice

rikverc
svetla
za
maglu,
naročito

obratite
pažnju
na:
OPASNOST
OD

OPEKOTINA
u
slučaju
vruće
izduvne

cevi.
Verzije500L
Za
zamenu
sijalice,
uradite
sledeće:
EFMVKV
0J
OB
EPOKJ
EFP
[BEOKFH

CSBOJLB

EFMPWBUJ
OB
KF[J
2LF
"
TM



PEWSOVUJ
[BWSUBOK
[B
GJLTJSBOKF
#
J
VLMPOJUJ

WSBUBODB
BLP
QPTUPKF

iskopčati
električni
priključak
C,

okrenuti
u
smeru
suprotnom
od

kretanja
kazaljke
na
satu
grupu
sijalica/
sijalično
grlo
D
sl.
141
i
i zvući
grupu;
izvucite sijalicu i zamenite je;
Vratiti grupu sijalica/sijalično grlo D
okretanjem u smeru kazaljke na satu;
ponovo povežite električni priključak
C;
136F0Y0258C
137F0Y0151C
138F0Y0027C
139F0Y0028C
140F0Y0634C
136
U HITNIM SLUČAJEVIMA

ponovo montirajte vratanca,
proverivši da li su čvrsto pričvršćena;
Zavrnuti zavrtanj za fiksiranje B.
Verzije 500L WAGON
Za zamenu sijalice, uradite sledeće:
otvorite prtljažnik, uklonite završni
ram, odvijte četiri zavrtnja za
pričvršćivanje A sl. 142 i uklonite
svetlosnu grupu B;
isključite električni konektor i
okrenite sijalično grlo C sl. 143
suprotno od smera kazaljki na satu;
izvucite sijalicu D iz sijaličnog grla i
zamenite je;
stavite novu sijalicu u sijalično grlo,
proverite da li je čvrsto postavljena;
vratiti grlo C na transparentni deo A
okretanjem u smeru kazaljke na satu
i ponovo priključiti električni konektor;
pravilno postavite svetlosnu grupu B
sl. 142 zavrtanjem četiri zavrtnja za
pričvršćivanje A i zatvorite prtljažnik.
3. STOP SVETLO
Poziciona svetla koriste LED lampice.
Nalaze se na vratima prtljažnika. Za
njihovu zamenu obratite se ovlašćenom
servisu za vozila marke Fiat.SVETLA ZA TABLICE
Za zamenu sijalica postupiti na sledeći
način:
skinite providni deo A sl. 144;
zamenite sijalicu B sl. 145 tako što
ćete je odvrnuti sa bočnih kontakata;
stavite novu sijalicu, proverite da li je
čvrsto postavljena između samih
kontakata i vratite transparentni deo A
sl. 144;
141F0Y0635C
142F0Y0032C
143F0Y0029C144F0Y0030C
145F0Y0031C
137

PAŽNJA
126)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi
ohlade: OPASNOST OD OPEKOTINA!
127)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
128)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
129)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj
i dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
PAŽNJA
53)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.54)Preporučujemo, ako je moguće, da
zamenu sijalice izvršite pri Mreži korisničke
podrške Fiat. Pravilan rad i usmerenost
spoljnih svetala su osnovni zahtevi za
bezbednu vožnju i izbegavanje predviđenih
zakonskih sankcija.
ZAMENA
OSIGURAČA
130) 131) 132) 133) 134) 135)55)
PRISTUP OSIGURAČIMA
Osigurači su grupisani u tri kutije
smeštene u kućištu motora, ispod
instrument table i unutar prtljažnika.
KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
Da bi ste pristupili osiguračima odvijte
dva zavrtnja A sl. 146 i uklonite
poklopac B delujući u smeru
označenom strelicom.
146F0Y0071C
138
U HITNIM SLUČAJEVIMA

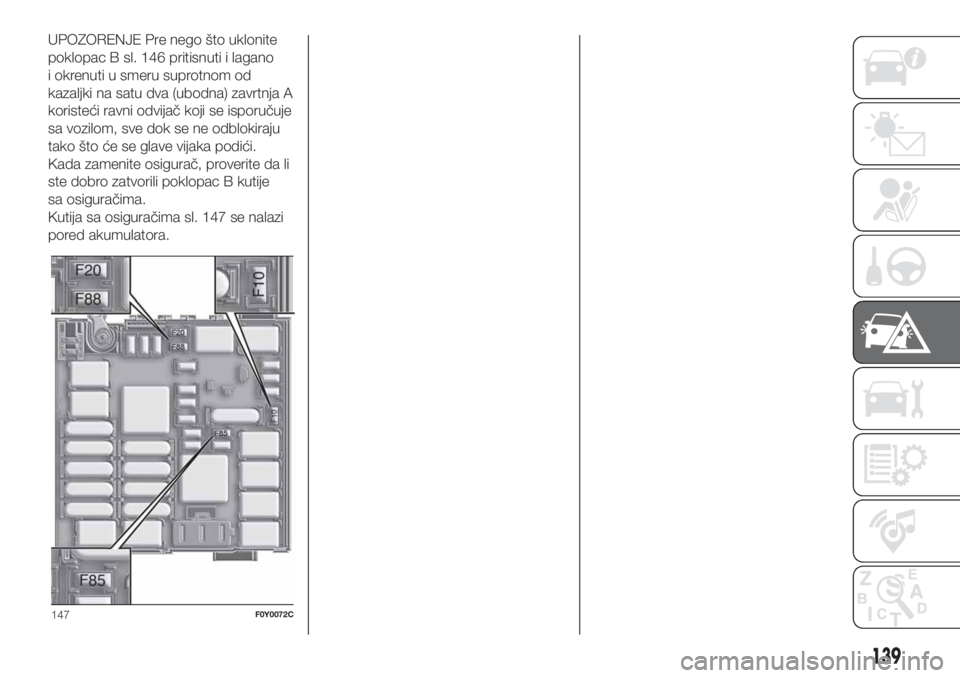

UPOZORENJE Pre nego što uklonite
poklopac B sl. 146 pritisnuti i lagano
i okrenuti u smeru suprotnom od
kazaljki na satu dva (ubodna) zavrtnja A
koristeći ravni odvijač koji se isporučuje
sa vozilom, sve dok se ne odblokiraju
tako što će se glave vijaka podići.
Kada zamenite osigurač, proverite da li
ste dobro zatvorili poklopac B kutije
sa osiguračima.
Kutija sa osiguračima sl. 147 se nalazi
pored akumulatora.
147F0Y0072C
139

KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE

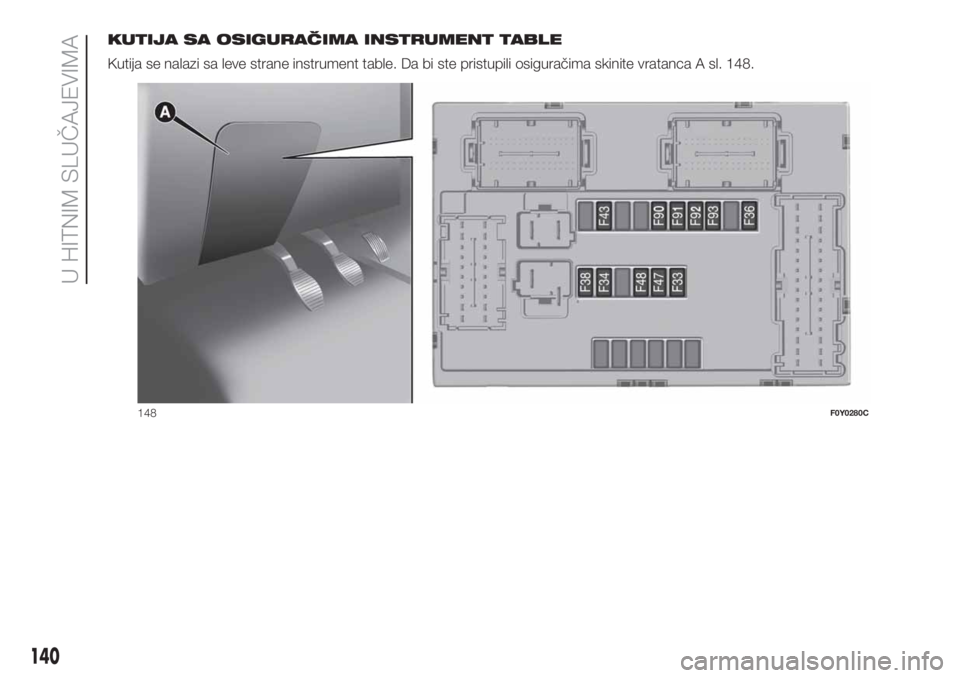

Kutija se nalazi sa leve strane instrument table. Da bi ste pristupili osiguračima skinite vratanca A sl. 148.
148F0Y0280C
140
U HITNIM SLUČAJEVIMA

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA

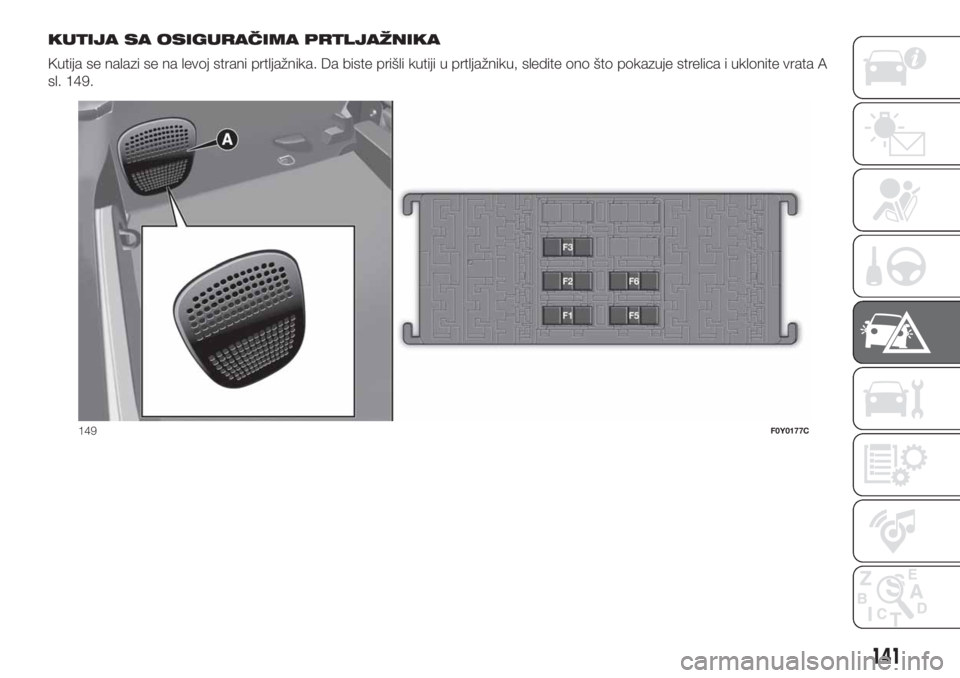

Kutija se nalazi se na levoj strani prtljažnika. Da biste prišli kutiji u prtljažniku, sledite ono što pokazuje strelica i uklonite vrata A
sl. 149.
149F0Y0177C
141

OSIGURAČI JEDINICE U MOTORNOM PROSTORU
sl. 147
KORISNICIOSIGURAČ AMPER
Zvučni signalF10 10
TERMIČKO ZADNJE STAKLO F20 30
Upaljač/Prednja utičnica u kabini F85 15
USB utičnica za punjenje (za verzije/tržišta, gde je predviđeno) F86 7,5
Uređaji za odmrzavanje spoljnih ogledala F88 7,5
KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
sl. 148
KORISNICIOSIGURAČ AMPER
Zadnji električni podizač stakla (leva strana) F33 20
Zadnji električni podizač stakla (desna strana) F34 20
Uconnect™, zadnja svetla na plafonu (desno i levo) F36 15
Centralno zaključavanje F38 20
Dvosmerna pumpa brisača F43 20
Električni podizač prednjeg stakla (sa strane vozača) F47 20
Prednji električni podizač stakla (strana putnika) F48 20
Duga svetla (leva strana) F90 7,5
Duga svetla (desna strana) F91 7,5
Svetla za maglu (leva strana) F92 7,5
Svetla za maglu (desna strana) F93 7,5
