TOČKOVI
163) 164)
OSNOVNE FELNE I
PNEUMATICI
Felne od profilisanog čelika ili od legure.
Pneumatici Tubeless sa radijalnim
kosturom. U saobraćajnoj dozvoli su
navedeni svi homologizovani
pneumatici.
UPOZORENJE U slučaju eventualnog
neslaganja između "Priručnika za
upotrebu i održavanje" i "Saobraćajne
dozvole" u obzir treba uzeti samo
navode iz dozvole. Za bezbednu vožnju
je neophodno da vozila imaju
pneumatike iste marke i tipa na svim
točkovima.
UPOZORENJE Pneumatici Tubeless ne
koriste unutrašnje gume.LANCI ZA SNEG
Upozorenja72)
NAPOMENA Kod verzija sa
pneumaticima 195/65 R15 91H i
205/55 R16 91H mogu se montirati
lanci za sneg manjih gabarita sa
maksimalnim ispupčenjem preko profila
pneumatika od 9 mm. Na pneumatik
225/45 R17 91V se ne mogu postaviti
lanci za sneg.
Propisi u svakoj zemlji određuju
korišćenje lanaca za sneg. U nekim
zemljama, gume koje su označene sa
M+S (Mud and Snow - Blato i sneg) se
smatraju zimskom opremom; njihova
upotreba je izjednačena sa upotrebom
lanaca za sneg.
Lance za sneg treba da postavite samo
na pneumatike prednjih točkova
(pogonski točkovi).
Proveriti zategnutost lanaca za sneg
nakon nekoliko desetina metara.
Upotreba lanaca za sneg na gumama
koje nisu originalnih dimenzija može
oštetiti vozilo.
Korišćenje pneumatika raznih dimenzija
ili tipova (M+S, za sneg, itd...) na
prednjoj i zadnjoj osovini može ugroziti
vožnju automobila i izazvati gubitak
kontrole nad vozilom i udese.Na rezervni točak (za verzije/tržišta gde
je to predviđeno) nije moguće postaviti
lance za sneg. Ukoliko se probuši
neki od prednjih pneumatika, postaviti
rezervni točak na mesto jednog od
zadnjih točkova, a zadnji točak postaviti
na prednju osovinu. Na ovaj način,
imajući napred dva točka normalnih
dimenzija, moguće je postaviti lance.
175

Verzije 500L
Verzije Felne Pneumatici Pneumatici za snegRezervni točak(*)Felna / Pneumatik
1.4 16V 95CV6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
1.6 16V Multijet6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91H 225/45 R17 91Q (M+S)
(*) Za verzije/tržišta, gde je predviđeno
Verzije 500L CROSS
Verzije Felne Pneumatici Pneumatici za snegRezervni točak(*)Felna / Pneumatik
Sve verzije6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
7½Jx17 H2 ET 41 225/45 R17 94V 225 / 45 R17 94V (M+S)
(*) Za verzije/tržišta, gde je predviđeno.
176
TEHNIČKI PODACI

Verzije 500L WAGON
Verzije Felne Pneumatici Pneumatici za snegRezervni točak(*)Felna / Pneumatik
1.4 16V 95CV6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7J x 17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.3 16V Multijet6Jx15 H2 ET 39 195/65 R15 91H 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
1.6 16V Multijet– – 195/65 R15 91Q (M+S)
4JX16 H ET 15
T135/70 R16 100M 6Jx16 H2 ET 36.5
205/55 R16 91H 205/55 R16 91Q (M+S)
6½Jx16 H2 ET 39
7Jx17 H2 ET 41 225/45 R17 91V 225/45 R17 91Q (M+S)
(*) Za verzije/tržišta, gde je predviđeno
177

PRITISAK U HLADNIM GUMAMA (bar)
Kada je pneumatik vruć vrednost pritiska treba da bude +0,3 bar u odnosu na propisanu vrednost. U svakom slučaju proverite
ispravnu vrednost hladnog pneumatika. Kod pneumatika za sneg vrednost pritiska treba da bude +0,2 bar u odnosu na
propisanu vrednost osnovnih pneumatika.
Verzije 500L
PneumaticiPrazno vozilo i sa pola opterećenja Pri punom opterećenju
Rezervni točak(*)Prednji Zadnji Prednji Zadnji
195/65 R15 91H 2,2 2,0 2,5 2,5
4,2 205/55 R16 91H 2,2 2,0 2,5 2,5
205/55 R16 91H
(****)2,4 2,0 2,5 2,5
205/55 R16 91H
(***)2,4 2,2 2,6 2,8
225/45 R17 91V 2,2 2,0 2,5 2,5
225/45 R17 91V
(****)2,4 2,0 2,5 2,5
225/45 R17 91V
(***)2,4 2,2 2,6 2,8
225/45 R17 94V
(***)2,4 2,2 2,6 2,8
(*) Za verzije/tržišta, gde je predviđeno
(****) Verzija 1.6 16V 120KS Multijet (***) Verzije Cross
178
TEHNIČKI PODACI

Verzije 500L WAGON
PneumaticiPrazno vozilo i sa pola opterećenja Pri punom opterećenju
Rezervni točak(*)Prednji Zadnji Prednji Zadnji
195/65 R15 91H 2,4 2,4 2,8 2,7
4,2 205/55 R16 91H 2,4 2,2
2,5 / 2,7
(**)2,5 / 2,7(**)
225/45 R17 91V 2,4 2,2
2,5 / 2,7(**)2,5 / 2,7(**)
(*) Za verzije/tržišta, gde je predviđeno
(**) Verzije sa 7 mesta
PAŽNJA
163)Maksimalna brzina zimskih pneumatika sa oznakom "Q" ne sme premašiti 160 km/h; sa oznakom "T" ne sme premašiti 190 km/h; sa
oznakom "H" ne sme premašiti 210 km/h; u skladu sa važećim Zakonom o saobraćaju.
164)U slučaju da koristite limene ratkapne koji se fiksiraju (pomoću opruge) za felnu i pneumatike koji nisu iz prve ugradnje (rezervni delovi),
opremljene "Rim Protector-om", NE stavljajte ratkapne. Korišćenje neodgovarajućih pneumatika i ratkapni može izazvati iznenadni gubitak
pritiska pneumatika.
PAŽNJA
72)Sa postavljenim lancima, održavajte smanjenu brzinu: nemojte prelaziti 50 km/h. Izbegavajte rupe, nemojte se penjati na stepenike ili
pločnike nemojte duže voziti na neravnom kolovozu, da se ne bi oštetilo vozilo a ni kolovoz.
179

DIMENZIJE
VERZIJE 500L
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
A B C D E F (*) G H (*) I
4242 850 2612 7801658/1667
(**)1522 2018 1519 1784
(*) Zavisno od dimenzija felni moguće su manja odstupanja od mere.
(**) Verzije 500L PRO
165F0Y0636C
180
TEHNIČKI PODACI

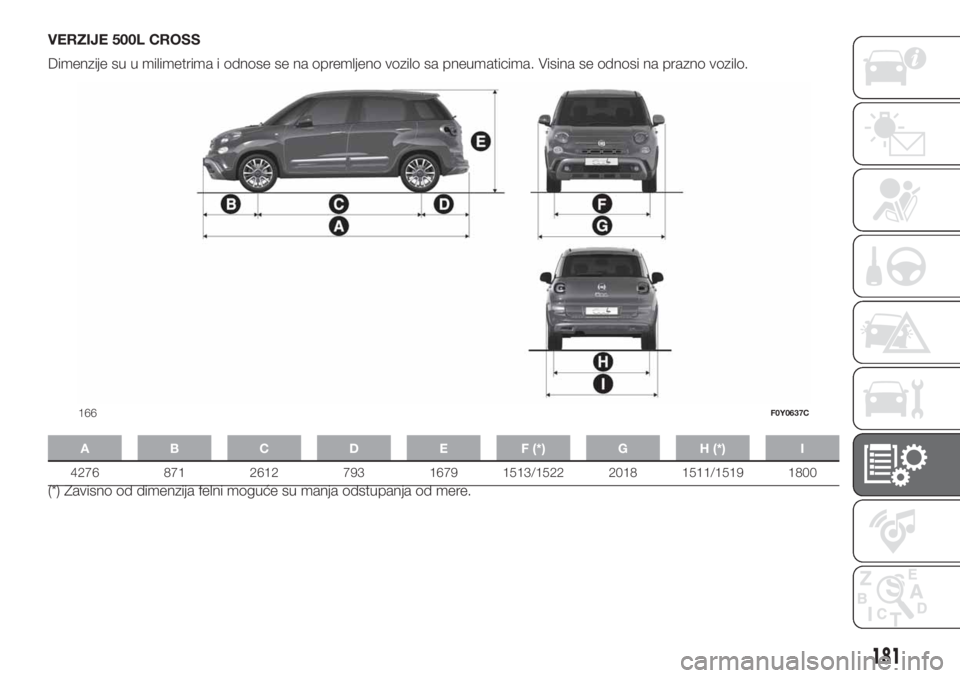

VERZIJE 500L CROSS
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
A B C D E F (*) G H (*) I
4276 871 2612 793 1679 1513/1522 2018 1511/1519 1800
(*) Zavisno od dimenzija felni moguće su manja odstupanja od mere.
166F0Y0637C
181

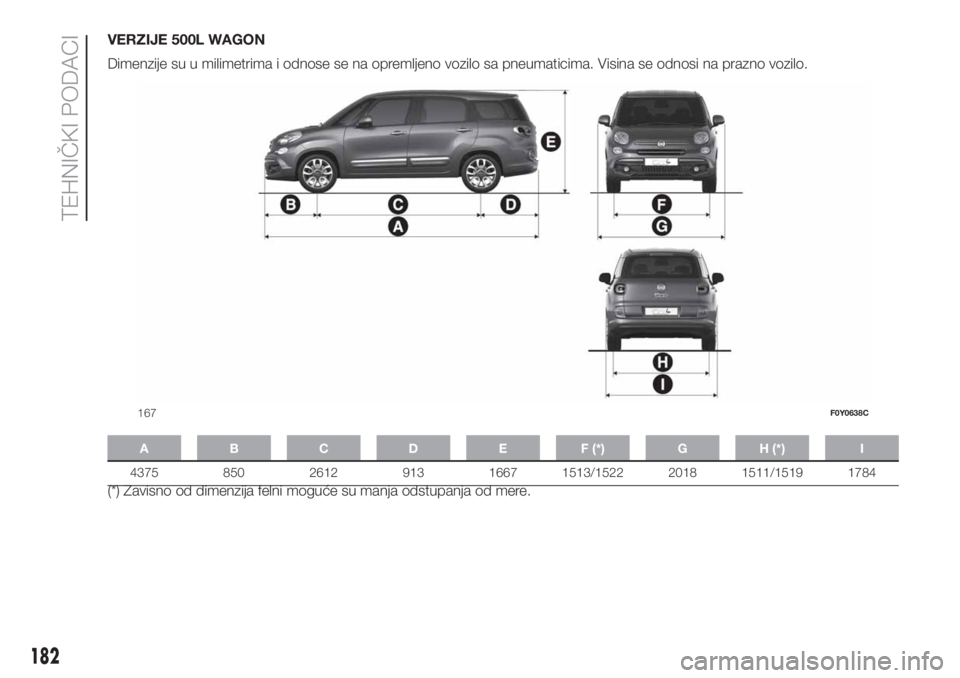

VERZIJE 500L WAGON
Dimenzije su u milimetrima i odnose se na opremljeno vozilo sa pneumaticima. Visina se odnosi na prazno vozilo.
A B C D E F (*) G H (*) I
4375 850 2612 913 1667 1513/1522 2018 1511/1519 1784
(*) Zavisno od dimenzija felni moguće su manja odstupanja od mere.
167F0Y0638C
182
