2019 CITROEN C4 CACTUS Instrukcja obsługi (in Polish)

175

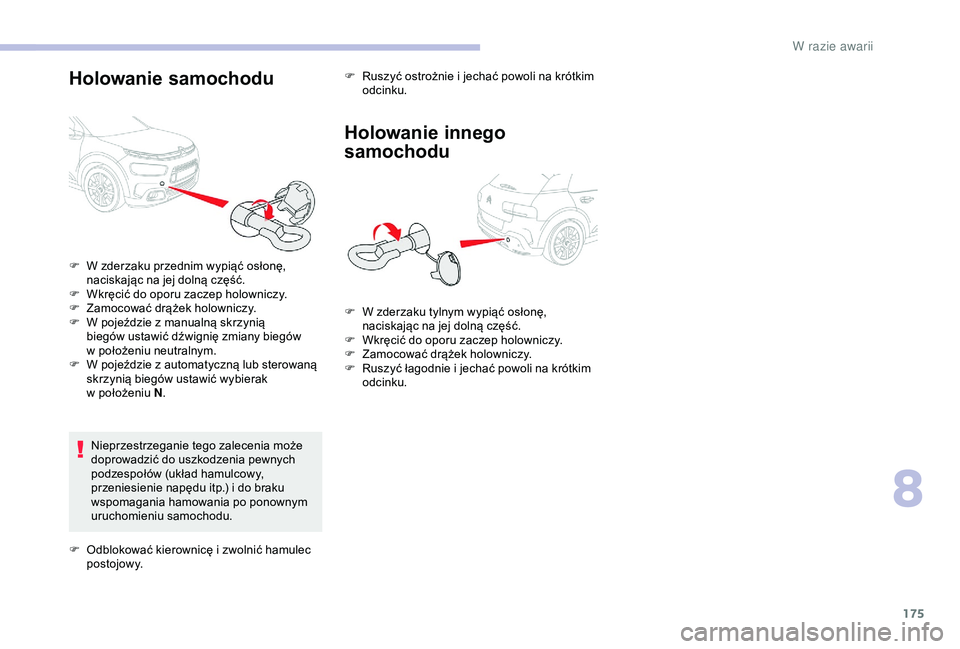

Holowanie samochodu
Nieprzestrzeganie tego zalecenia może
doprowadzić do uszkodzenia pewnych
podzespołów (układ hamulcowy,
przeniesienie napędu itp.) i do braku
wspomagania hamowania po ponownym
uruchomieniu samochodu. F

R
uszyć ostrożnie i jechać powoli na krótkim
odcinku.
Holowanie innego
samochodu
F W zderzaku przednim wypiąć osłonę, naciskając na jej dolną część.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
amocować drążek holowniczy.
F

W p
ojeździe z manualną skrzynią
biegów ustawić dźwignię zmiany biegów
w
położeniu neutralnym.
F

W p
ojeździe z automatyczną lub sterowaną
skrzynią biegów ustawić wybierak
w
położeniu N .
F

O
dblokować kierownicę i zwolnić hamulec
postojowy. F

W z
derzaku tylnym wypiąć osłonę,
naciskając na jej dolną część.
F

W
kręcić do oporu zaczep holowniczy.
F

Z
amocować drążek holowniczy.
F

R
uszyć łagodnie i jechać powoli na krótkim
odcinku.
8
W razie awarii

176

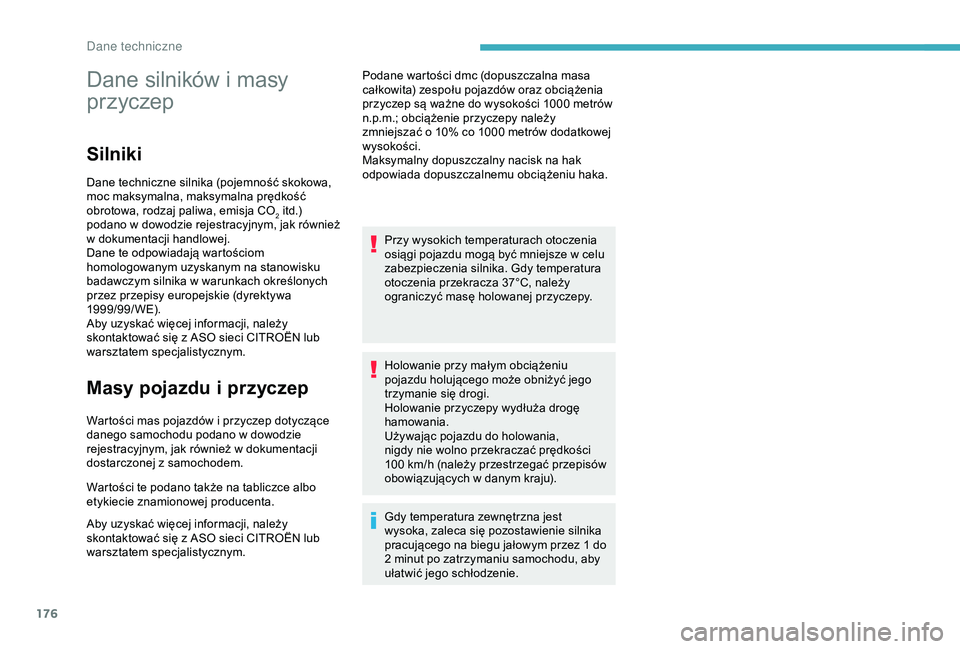

Dane silników i masy
p rzyczep
Silniki
Dane techniczne silnika (pojemność skokowa,
moc maksymalna, maksymalna prędkość
obrotowa, rodzaj paliwa, emisja CO
2 itd.)
podano w

dowodzie rejestracyjnym, jak również
w

dokumentacji handlowej.
Dane te odpowiadają wartościom
homologowanym uzyskanym na stanowisku
badawczym silnika w

warunkach określonych
przez przepisy europejskie (dyrektywa
1999/99/WE).
Aby uzyskać więcej informacji, należy
skontaktować się z

ASO sieci CITROËN lub
warsztatem specjalistycznym.
Masy pojazdu i p rzyczep
Wartości mas pojazdów i przyczep dotyczące
d anego samochodu podano w dowodzie
rejestracyjnym, jak również w
dokumentacji
dostarczonej z
samochodem.
Wartości te podano także na tabliczce albo
etykiecie znamionowej producenta.
Aby uzyskać więcej informacji, należy
skontaktować się z
ASO sieci CITROËN lub
warsztatem specjalistycznym. Podane wartości dmc (dopuszczalna masa
całkowita) zespołu pojazdów oraz obciążenia
przyczep są ważne do wysokości 1000
metrów
n.p.m.; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej
wysokości.
Maksymalny dopuszczalny nacisk na hak
odpowiada dopuszczalnemu obciążeniu haka.
Przy wysokich temperaturach otoczenia
osiągi pojazdu mogą być mniejsze w celu
zabezpieczenia silnika. Gdy temperatura
otoczenia przekracza 37°C, należy
ograniczyć masę holowanej przyczepy.
Holowanie przy małym obciążeniu
pojazdu holującego może obniżyć jego
trzymanie się drogi.
Holowanie przyczepy wydłuża drogę
hamowania.
Używając pojazdu do holowania,
nigdy nie wolno przekraczać prędkości
100
km/h (należy przestrzegać przepisów
obowiązujących w
danym kraju).
Gdy temperatura zewnętrzna jest
wysoka, zaleca się pozostawienie silnika
pracującego na biegu jałowym przez 1 do
2
minut po zatrzymaniu samochodu, aby
ułatwić jego schłodzenie.
D

177

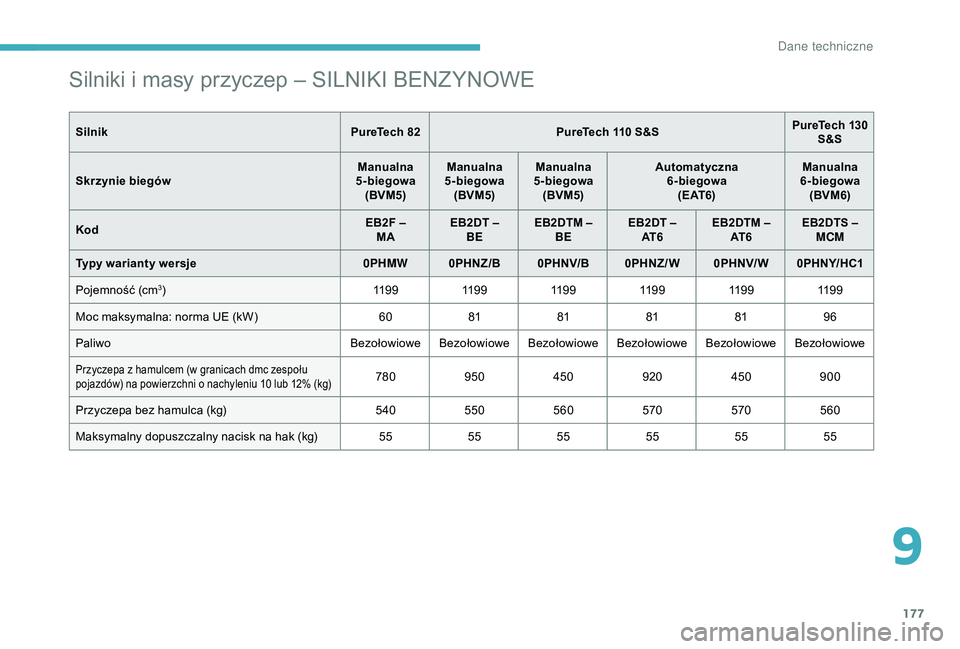

Silniki i masy przyczep – SILNIKI BENZYNOWE
SilnikPureTech 82PureTech 110 S&S PureTech 130
S&S
Skrzynie biegów Manualna
5-biegowa (BVM5) Manualna
5-biegowa (BVM5) Manualna
5-biegowa (BVM5) Automatyczna
6-biegowa( E AT 6 ) Manualna
6-biegowa (BVM6)
Kod EB2F –
MA EB2DT –
BE
EB2DTM – BE E B2DT –

AT 6 E B2DTM –
AT 6 EB2DTS –
MCM
Typy warianty wersje 0PHMW0PHNZ/B 0PHNV/B 0PHNZ/ W0PHNV/ W0PHNY/HC1
Pojemność (cm
3) 11 9 911 9 911 9 911 9 911 9 911 9 9
Moc maksymalna: norma UE (kW) 608181818196
Paliwo Bezołowiowe Bezołowiowe Bezołowiowe Bezołowiowe Bezołowiowe Bezołowiowe
Przyczepa z hamulcem (w granicach dmc zespołu
p ojazdów) na powierzchni o nachyleniu 10 lub 12% (kg)780950 450 920450900
Przyczepa bez hamulca (kg) 540550560 570570560
Maksymalny dopuszczalny nacisk na hak (kg) 555555555555
9
Dane techniczne

178

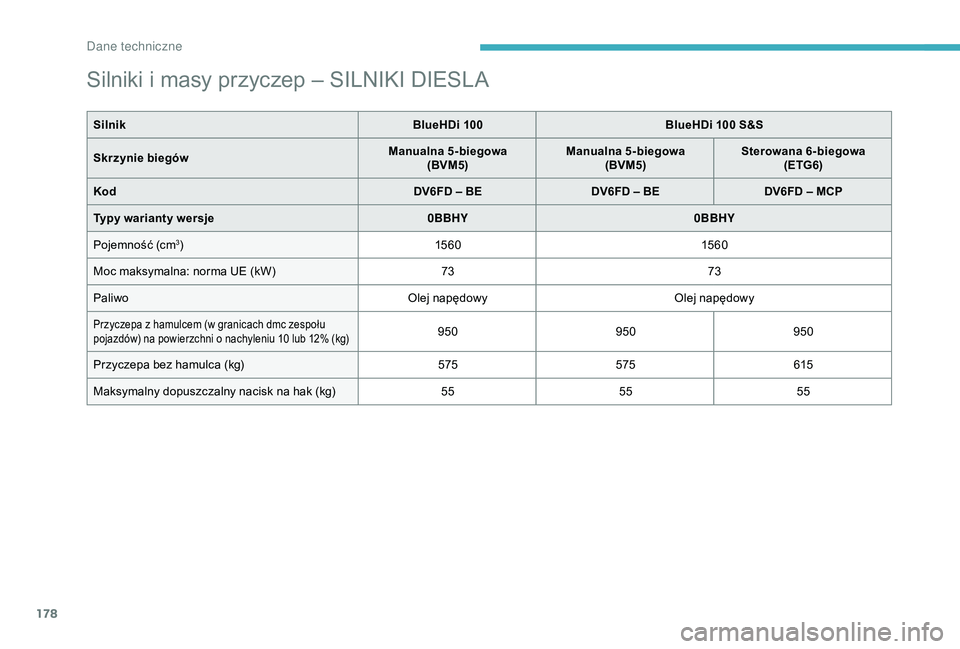

Silniki i masy przyczep – SILNIKI DIESLA
SilnikBlueHDi 100BlueHDi 100 S&S
Skrzynie biegów Manualna 5-biegowa
(BVM5) Manualna 5-biegowa
(BVM5) Sterowana 6-biegowa
(ETG6)
Kod DV6FD – BEDV6FD – BEDV6FD – MCP
Typy warianty wersje 0BBHY0BBHY
Pojemność (cm
3) 15 6 0 15 6 0
Moc maksymalna: norma UE (kW) 7373
Paliwo Olej napędowyOlej napędowy
Przyczepa z hamulcem (w granicach dmc zespołu
p ojazdów) na powierzchni o nachyleniu 10 lub 12% (kg)950 950950
Przyczepa bez hamulca (kg) 575575 615
Maksymalny dopuszczalny nacisk na hak (kg) 555555
Dane techniczne

179

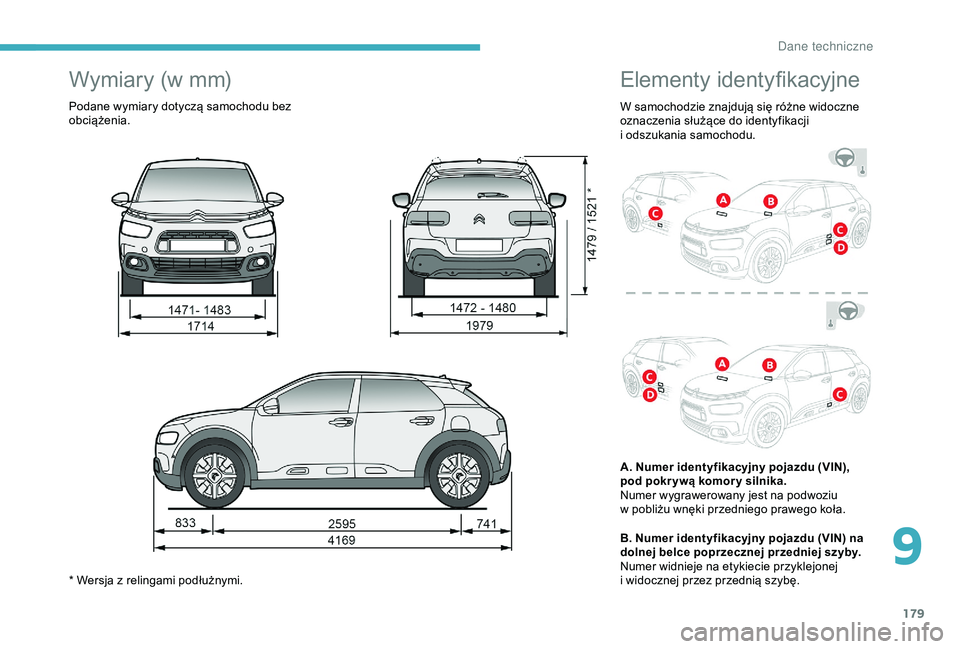

Elementy identyfikacyjne
W samochodzie znajdują się różne widoczne
oznaczenia służące do identyfikacji
i odszukania samochodu.
A. Numer identyfikacyjny pojazdu (VIN),
pod pokr ywą komor y silnika.
Numer wygrawerowany jest na podwoziu
w
pobliżu wnęki przedniego prawego koła.
B. Numer identyfikacyjny pojazdu (VIN) na
dolnej belce poprzecznej przedniej szyby.
Numer widnieje na etykiecie przyklejonej
i
widocznej przez przednią szybę.
Wymiary (w mm)
Podane wymiary dotyczą samochodu bez
obciążenia.
* Wersja z
relingami podłużnymi.
9
D

180
Pojazd może być oryginalnie wyposażony
w opony o wyższych wskaźnikach
obciążenia i
prędkości niż wskazane
na etykiecie, co nie wpływa na wartość
ciśnienia w
oponach.
Sprawdzanie ciśnienia w
oponach
Ciśnienie w
oponach należy sprawdzać co
najmniej raz w
miesiącu, gdy opony są zimne.
Wartości ciśnienia podane na etykiecie dotyczą
zimnych opon. Po jeździe przez ponad 10
minut
albo na odcinku ponad 10
km z prędkością
powyżej 50
km/h opony są rozgrzane. Należy
wówczas dodać 0,3
bar (30 kPa) do wartości
ciśnień podanych na etykiecie.
Nigdy nie spuszczać powietrza
z
rozgrzanej opony.
Zbyt niskie ciśnienie w
oponach
powoduje wzrost zużycia paliwa.

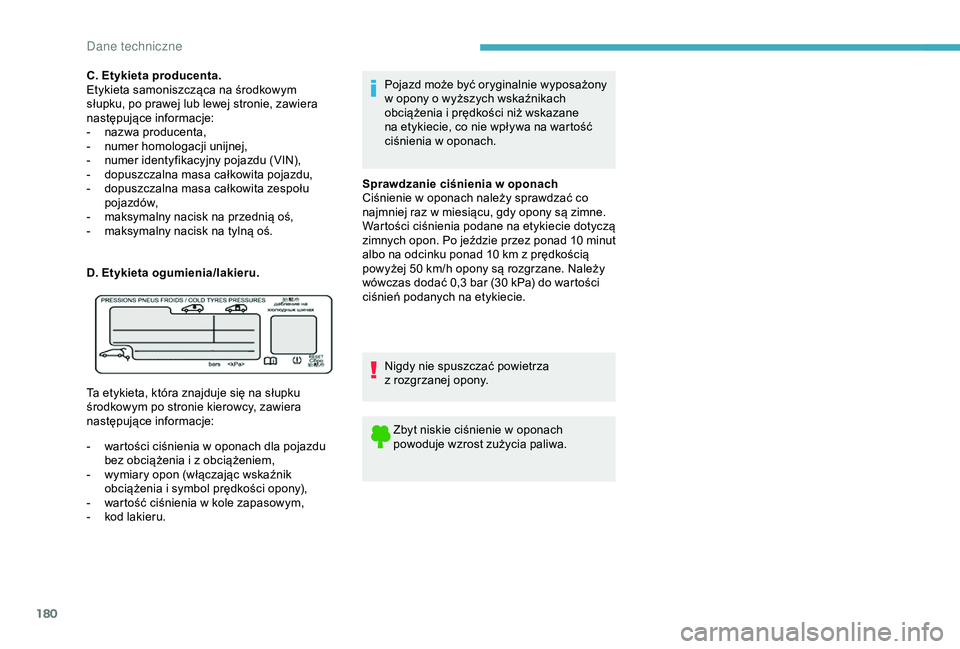

C. Etykieta producenta.
Etykieta samoniszcząca na środkowym
słupku, po prawej lub lewej stronie, zawiera
następujące informacje:
-

n

azwa producenta,
-

n

umer homologacji unijnej,
-

n

umer identyfikacyjny pojazdu (VIN),
-

d

opuszczalna masa całkowita pojazdu,
-

d

opuszczalna masa całkowita zespołu
pojazdów,
-

m

aksymalny nacisk na przednią oś,
-

m

aksymalny nacisk na tylną oś.
D. Etykieta ogumienia/lakieru.
Ta etykieta, która znajduje się na słupku
środkowym po stronie kierowcy, zawiera
następujące informacje:
-

w

artości ciśnienia w

oponach dla pojazdu
bez obciążenia i

z obciążeniem,
-

w

ymiary opon (włączając wskaźnik
obciążenia i

symbol prędkości opony),
-

w

artość ciśnienia w

kole zapasowym,
-

k

od lakieru.
D

1
CITROËN Connect Nav
Nawigacja GPS – Aplikacje
– Radio multimedialne –
Telefon Bluetooth
®
Spis treści
Pier wsze kroki
2
P

rzełączniki przy kierownicy
3
M

enu
4
K

omendy głosowe
5
N

awigacja
1
3
Nawigacja online

1
5
Aplikacje
1

8
Radio

2
3
Radio DAB (Digital Audio Broadcasting)

2
4
Media
25
T

elefon
2
7
Ustawienia
31
C

zęsto zadawane pytania
3
3Opisane poniżej poszczególne funkcje
i
ustawienia mogą różnić się w zależności
od wersji i konfiguracji posiadanego
samochodu.
Ze względów bezpieczeństwa oraz ze
względu na konieczność zwiększenia
uwagi ze strony kierowcy operacje
parowania telefonu komórkowego
Bluetooth i zestawu głośnomówiącego
Bluetooth radia należy wykonywać po
zatrzymaniu pojazdu przy włączonym
zapłonie.
System został zakodowany w taki sposób,
b y działał wyłącznie w danym samochodzie.
Wyświetlenie komunikatu o
tr ybie
oszczędzania energii sygnalizuje
nadchodzące przełączenie w
tryb czuwania.
Poniżej podano hiperłącze umożliwiające
dostęp do kodów źródłowych OSS (Open
Source Software) systemu.
https://www.groupe-psa.com/fr/oss/
https://www.groupe-psa.com/en/oss/
.
CITRO

2
Pierwsze kroki
Gdy silnik pracuje, naciśnięcie
umożliwia wyłączenie dźwięku.
Przy wyłączonym zapłonie
naciśnięcie powoduje włączenie
systemu.
Zwiększać lub zmniejszać głośność za pomocą
pokrętła albo przycisków „plus” lub „minus’
(w

zależności od wyposażenia).
Używać przycisków menu umieszczonych
z

każdej strony lub poniżej ekranu dotykowego,
aby przejść do poszczególnych menu,
a

następnie naciskać przyciski menu
wyświetlone na ekranie dotykowym.
W zależności od modelu użyć przycisków
„Źródło” lub „Menu”, aby przejść do
poszczególnych menu, a
później naciskać
przyciski wyświetlone na ekranie dotykowym.
W każdej chwili można wyświetlić menu,
naciskając krótko ekran trzema palcami.
Wszystkie strefy dotykowe ekranu są koloru
białego.
Nacisnąć strzałkę wstecz, aby przejść do góry
o

jeden poziom.
Nacisnąć „OK”, aby zatwierdzić. Ekran dotykowy jest typu
pojemnościowego.
Do czyszczenia ekranu używać miękkiej
ściereczki (ściereczki do okularów)
bez żadnych dodatkowych preparatów
czyszczących.
Nie dotykać ekranu ostro zakończonymi
przedmiotami.
Nie dotykać ekranu mokrymi dłońmi.
Niektóre informacje są stale wyświetlane na
bocznych paskach lub górnym pasku ekranu
dotykowego (w
zależności od wyposażenia):
-

P
rzywołanie informacji dotyczących
klimatyzacji (w
zależności od wersji)
i
bezpośredni dostęp do odpowiedniego
menu.
-

B
ezpośrednie przejście do wyboru źródła
dźwięku i
listy stacji radiowych (albo list
tytułów w
zależności od źródła).
-

P
rzejście do „Powiadomień”
o
wiadomościach, do poczty elektronicznej,
do aktualizacji map oraz — w
zależności od
usług — do powiadomień układu nawigacji.
-

B
ezpośrednie przejście do ustawień
ekranu dotykowego i
cyfrowego zestawu
wskaźników. Wybór źródła dźwięku (w
zależności od
wyposażenia):
-

S
tacje radiowe FM/DAB/AM (w zależności
od wyposażenia).
-

T
elefon połączony za pośrednictwem
inter fejsu Bluetooth i
transmisja
multimediów Bluetooth (streaming).
-

P
amięć USB.
-

O
dtwarzacz przenośny podłączony do
gniazda dodatkowego (w
zależności od
wyposażenia).
-

O
dtwarzacz CD (w zależności od
wyposażenia).
-

O
dtwarzacz wideo (w zależności od
wyposażenia).
CIT
