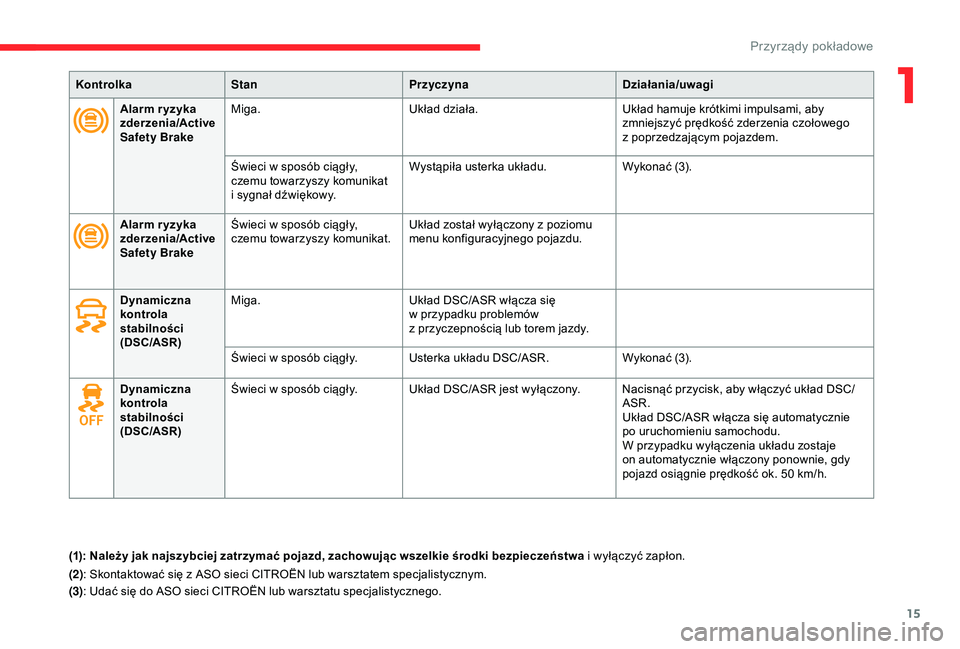

15
KontrolkaStan Przyczyna Działania/uwagi
Alarm r yzyka
zderzenia/Active
Safety Brake Miga.
Układ działa. Układ hamuje krótkimi impulsami, aby
zmniejszyć prędkość zderzenia czołowego
z
poprzedzającym pojazdem.
Świeci w
sposób ciągły,
czemu towarzyszy komunikat
i
sygnał dźwiękowy. Wystąpiła usterka układu.
Wykonać (3).
Alarm r yzyka
zderzenia/Active
Safety Brake Świeci w
sposób ciągły,
czemu towarzyszy komunikat. Układ został wyłączony z
poziomu
menu konfiguracyjnego pojazdu.
Dynamiczna
kontrola
stabilności
(DSC/ASR) Miga.
Układ DSC/ASR włącza się
w
przypadku problemów
z
przyczepnością lub torem jazdy.
Świeci w
sposób ciągły. Usterka układu DSC/ASR. Wykonać (3).
Dynamiczna
kontrola
stabilności
(DSC/ASR) Świeci w
sposób ciągły. Układ DSC/ASR jest wyłączony. Nacisnąć przycisk, aby włączyć układ DSC/ ASR.
Układ DSC/ASR włącza się automatycznie
po uruchomieniu samochodu.
W przypadku wyłączenia układu zostaje
on automatycznie włączony ponownie, gdy
pojazd osiągnie prędkość ok. 50
km/h.
(1): Należy jak najszybciej zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa i
wyłączyć zapłon.
(2): Skontaktować się z
ASO sieci CITROËN lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci CITROËN lub warsztatu specjalistycznego.
1
Przyrządy pokładowe

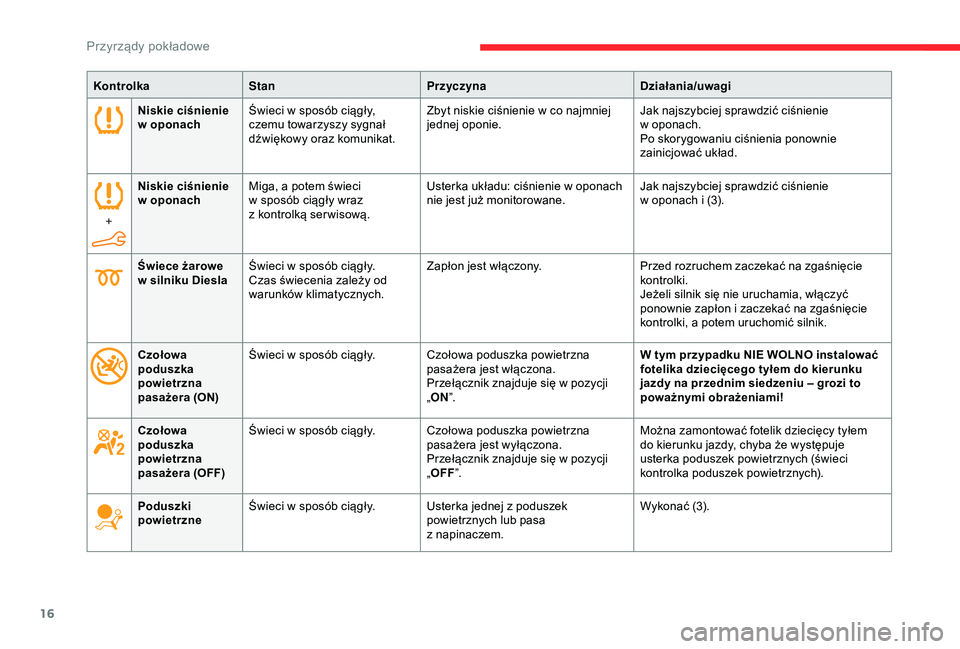

16
Niskie ciśnienie
w oponach Świeci w
sposób ciągły,
czemu towarzyszy sygnał
dźwiękowy oraz komunikat. Zbyt niskie ciśnienie w
co najmniej
jednej oponie. Jak najszybciej sprawdzić ciśnienie
w
oponach.
Po skorygowaniu ciśnienia ponownie
zainicjować układ.
+ Niskie ciśnienie
w
o

ponach Miga, a
potem świeci
w
sposób ciągły wraz
z
kontrolką ser wisową. Usterka układu: ciśnienie w
oponach
nie jest już monitorowane. Jak najszybciej sprawdzić ciśnienie
w
oponach i (3).
Świece żarowe
w
silniku Diesla Świeci w
sposób ciągły.
Czas świecenia zależy od
warunków klimatycznych. Zapłon jest włączony.
Przed rozruchem zaczekać na zgaśnięcie
kontrolki.
Jeżeli silnik się nie uruchamia, włączyć
ponownie zapłon i
zaczekać na zgaśnięcie
kontrolki, a
potem uruchomić silnik.
Czołowa
poduszka
powietrzna
pasażera (ON) Świeci w
sposób ciągły. Czołowa poduszka powietrzna pasażera jest włączona.
Przełącznik znajduje się w
pozycji
„ ON ”. W tym przypadku NIE WOLNO instalować
fotelika dziecięcego tyłem do kierunku
jazdy na przednim siedzeniu – grozi to
poważnymi obrażeniami!
Czołowa
poduszka
powietrzna
pasażera (OFF) Świeci w
sposób ciągły. Czołowa poduszka powietrzna pasażera jest wyłączona.
Przełącznik znajduje się w
pozycji
„ OFF ”. Można zamontować fotelik dziecięcy tyłem
do kierunku jazdy, chyba że występuje
usterka poduszek powietrznych (świeci
kontrolka poduszek powietrznych).
Poduszki
powietrzne Świeci w
sposób ciągły. Usterka jednej z poduszek
powietrznych lub pasa
z
nap

inaczem.Wykonać (3).
Kontrolka
Stan Przyczyna Działania/uwagi
Przyrządy pokładowe

17
KontrolkaStan Przyczyna Działania/uwagi
Niski poziom
paliwa Świeci w
sposób ciągły,
czemu towarzyszy sygnał
dźwiękowy oraz komunikat.
Do chwili dolania
wystarczającej ilości paliwa
ta kontrolka włącza się przy
każdym włączeniu zapłonu,
czemu towarzyszy sygnał
dźwiękowy oraz wyświetlanie
komunikatu.
Sygnał dźwiękowy oraz
komunikat są powtarzane
coraz częściej w
miarę
obniżania się poziomu paliwa
do zera. Gdy kontrolka zapali się po raz
pier wszy, w
zbiorniku znajduje się
około 5
litrów paliwa (poziom
rezer w y). Należy jak najszybciej zatankować
paliwo, aby uniknąć kłopotów związanych
z
przer waniem zasilania.
Nigdy nie dopuszczać do całkowitego
opróżnienia zbiornika paliwa podczas jazdy,
gdyż może to spowodować uszkodzenie
układu oczyszczania spalin i
wtryskowego.
Alarm
niezamierzonego
przekroczenia
liniiMiga, czemu towarzyszy
sygnał dźwiękowy.Nastąpiło przekroczenie linii pasa
ruchu z
prawej (lub lewej) strony.Obrócić koło kierownicy w
przeciwną stronę
w celu przywrócenia prawidłowego toru
j a zd y.
+
Alarm
niezamierzonego
przekroczenia
liniiŚwieci w sposób ciągły,
c zemu towarzyszy świecenie
kontrolki serwisowej. Usterka układu ostrzegającego
o
przekroczeniu linii wyznaczającej
pas ruchu. Wykonać (3).
Tylne światło
przeciwmgłowe Świeci w
sposób ciągły. Tylne światło przeciwmgłowe jest włączone.
1
Przyrządy pokładowe

18
KontrolkaStan Przyczyna Działania/uwagi
Kontrolki w kolorze zielonym
Stop i Star tŚwieci w sposób ciągły.Układ Stop i Start przełącza silnik w tryb
S TOP po zatrzymaniu samochodu.
Kontrolka miga przez pewien
czas. Tryb STOP jest chwilowo
niedostępny lub automatycznie
włącza się tryb START.
Lew y
kierunkowskaz Miga i
rozlega się sygnał
d ź w i ę kow y. Światła są włączone.
Praw y
kierunkowskaz Miga i
rozlega się sygnał
d ź w i ę kow y. Światła są włączone.
Światła
pozycyjne Świeci w
sposób ciągły. Światła są włączone.
Światła mijania Świeci w
sposób ciągły. Światła są włączone.
Przednie światła
przeciwmgłowe Świeci w
sposób ciągły. Przednie światła przeciwmgłowe są włączone.
Kontrolki w kolorze niebieskim
Światła drogoweŚwieci w sposób ciągły. Światła drogowe są włączone.
Przyrządy pokładowe

19
Stopa na pedale
hamulcaŚwieci w
sposób ciągły. Brak lub zbyt słaby nacisk na pedał
hamulca.W pojeździe ze sterowaną skrzynią biegów ustawić
wybierak w położeniu N , aby uruchomić silnik.
W pojeździe z
automatyczną skrzynią biegów przed
zwolnieniem hamulca postojowego przy pracującym
silniku, aby przesunąć dźwignię z
położenia P.
Miga.W przypadku pojazdów ze sterowaną skrzynią
biegów zbyt długie przytrzymywanie pojazdu na
wzniesieniu za pomocą pedału przyspieszenia
spowoduje przegrzanie sprzęgła.Użyć pedału hamulca i/lub hamulca
postojowego.
Automatyczna
praca
wycieraczek Świeci w

sposób ciągły. Funkcja automatycznej pracy wycieraczek przedniej szyby jest
włączona.
Kontrolka
Stan Przyczyna Działania/uwagi
Kontrolki w kolorze czarnym/białym
1
Przyrządy pokładowe

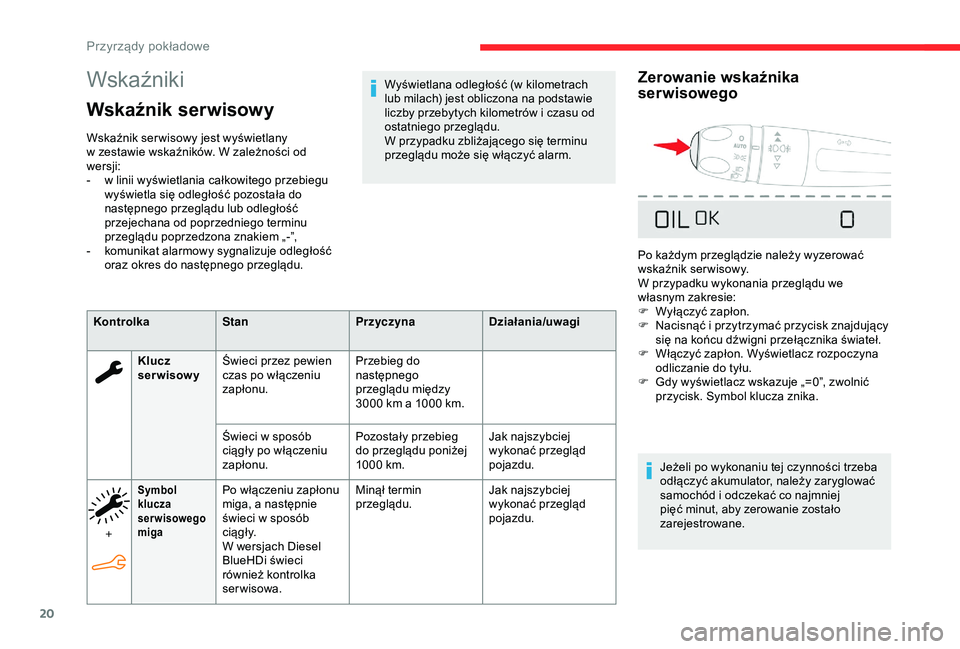

20
Wskaźniki
Wskaźnik serwisowy
Wskaźnik ser wisowy jest wyświetlany
w zestawie wskaźników. W zależności od
wersji:
-

w l
inii wyświetlania całkowitego przebiegu
wyświetla się odległość pozostała do
następnego przeglądu lub odległość
przejechana od poprzedniego terminu
przeglądu poprzedzona znakiem „-”,
-

k
omunikat alarmowy sygnalizuje odległość
oraz okres do następnego przeglądu.
Kontrolka Stan PrzyczynaDziałania/uwagi
Klucz
serwisowy Świeci przez pewien
czas po włączeniu
zapłonu. Przebieg do
następnego
przeglądu między
3000
km a 1000 km.
Świeci w
sposób
ciągły po włączeniu
zapłonu. Pozostały przebieg
do przeglądu poniżej
1000
km.Jak najszybciej
wykonać przegląd
pojazdu.
+
Symbol
klucza
serwisowego
migaPo włączeniu zapłonu
miga, a następnie
świeci w
sposób
c i ą g ł y.
W wersjach Diesel
BlueHDi świeci
również kontrolka
serwisowa. Minął termin
przeglądu.
Jak najszybciej
wykonać przegląd
pojazdu.
Wyświetlana odległość (w
kilometrach
lub milach) jest obliczona na podstawie
liczby przebytych kilometrów i czasu od
ostatniego przeglądu.
W przypadku zbliżającego się terminu
przeglądu może się włączyć alarm.
Zerowanie wskaźnika
serwisowego
Po każdym przeglądzie należy wyzerować
wskaźnik serwisowy.
W przypadku wykonania przeglądu we
własnym zakresie:
F

W
yłączyć zapłon.
F

N
acisnąć i przytrzymać przycisk znajdujący
się na końcu dźwigni przełącznika świateł.
F

W
łączyć zapłon. Wyświetlacz rozpoczyna
odliczanie do tyłu.
F

G
dy wyświetlacz wskazuje „=0”, zwolnić
przycisk. Symbol klucza znika.
Jeżeli po wykonaniu tej czynności trzeba
odłączyć akumulator, należy zaryglować
samochód i
odczekać co najmniej
pięć minut, aby zerowanie zostało
zarejestrowane.
Przyrządy pokładowe

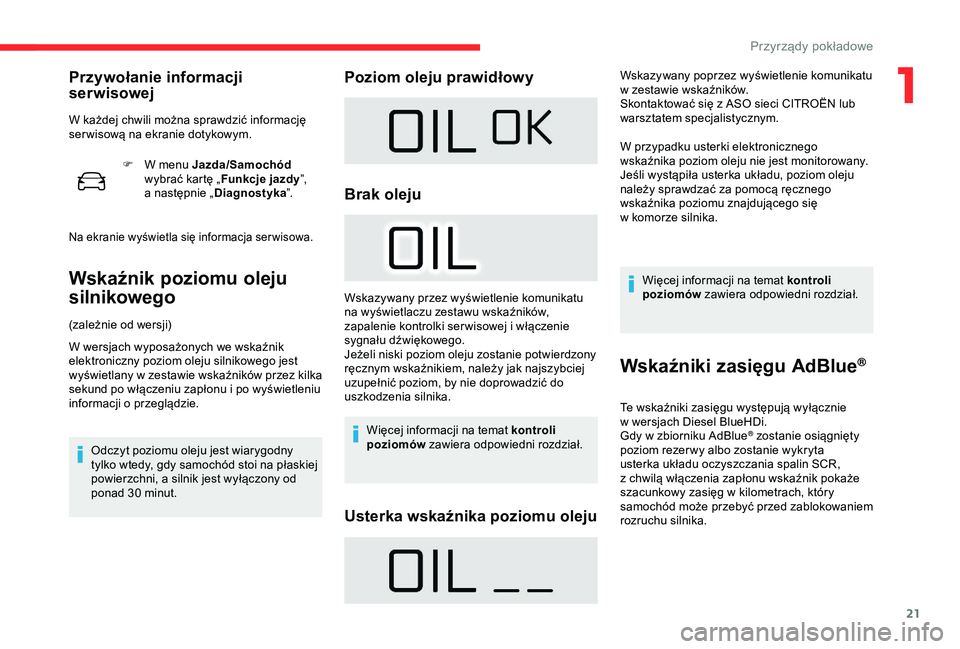

21
F W menu Jazda/Samochód
wybrać kartę „ Funkcje jazdy ”,
a
następnie „ Diagnostyka ”.
Na ekranie wyświetla się informacja ser wisowa.
Wskaźnik poziomu oleju
silnikowego
(zależnie od wersji)
W wersjach wyposażonych we wskaźnik
elektroniczny poziom oleju silnikowego jest
wyświetlany w
zestawie wskaźników przez kilka
sekund po włączeniu zapłonu i
po wyświetleniu
informacji o
przeglądzie.
Odczyt poziomu oleju jest wiarygodny
tylko wtedy, gdy samochód stoi na płaskiej
powierzchni, a
silnik jest wyłączony od
ponad 30
minut.
Poziom oleju prawidłowy
Brak oleju
Wskazywany przez wyświetlenie komunikatu
na wyświetlaczu zestawu wskaźników,
zapalenie kontrolki ser wisowej i włączenie
sygnału dźwiękowego.
Jeżeli niski poziom oleju zostanie potwierdzony
ręcznym wskaźnikiem, należy jak najszybciej
uzupełnić poziom, by nie doprowadzić do
uszkodzenia silnika.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
Usterka wskaźnika poziomu oleju
Wskazywany poprzez wyświetlenie komunikatu
w
zestawie wskaźników.
Skontaktować się z
ASO sieci CITROËN lub
warsztatem specjalistycznym.
W przypadku usterki elektronicznego
wskaźnika poziom oleju nie jest monitorowany.
Jeśli wystąpiła usterka układu, poziom oleju
należy sprawdzać za pomocą ręcznego
wskaźnika poziomu znajdującego się
w
komorze silnika.Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.Przywołanie informacji
serwisowej
W każdej chwili można sprawdzić informację
ser wisową na ekranie dotykowym.
Wskaźniki zasięgu AdBlue®
Te wskaźniki zasięgu występują wyłącznie
w
wersjach Diesel BlueHDi.
Gdy w
zbiorniku AdBlue
® zostanie osiągnięty
poziom rezer wy albo zostanie wykryta
usterka układu oczyszczania spalin SCR,
z

chwilą włączenia zapłonu wskaźnik pokaże
szacunkowy zasięg w

kilometrach, który
samochód może przebyć przed zablokowaniem
rozruchu silnika.
1
3U]\U]
G\SRN

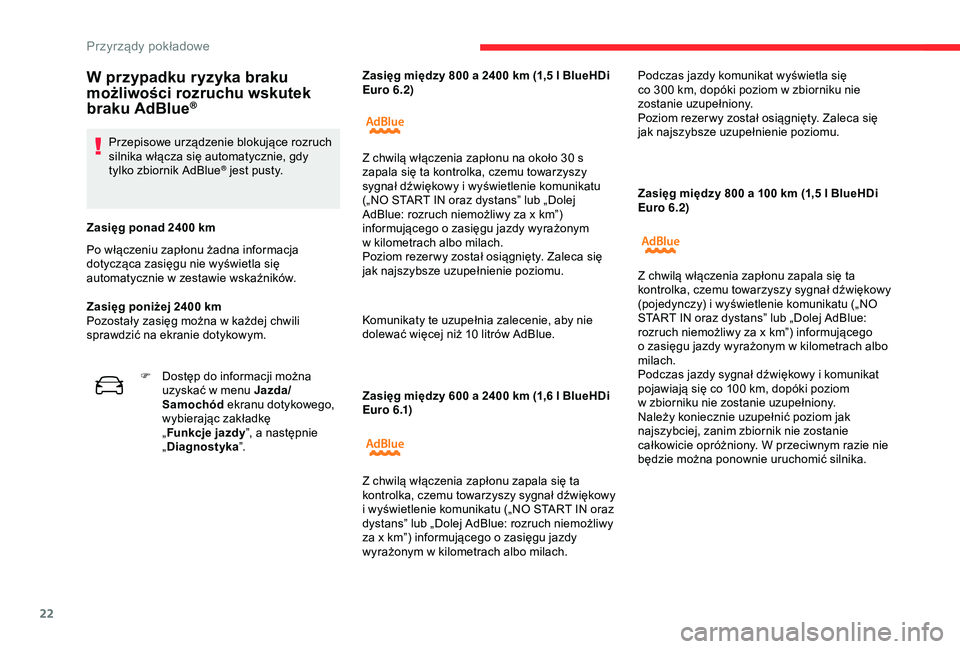

22
Zasięg między 600 a 2400 km (1,6 l BlueHDi
E u r o 6 .1) Zasięg między 800 a
100 km (1,5 l BlueHDi
Euro 6.2)
W przypadku ryzyka braku
możliwości rozruchu wskutek
braku AdBlue
®
Przepisowe urządzenie blokujące rozruch
silnika włącza się automatycznie, gdy
tylko zbiornik AdBlue
® jest pusty.
Zasięg ponad 2400

km
Po włączeniu zapłonu żadna informacja
dotycząca zasięgu nie wyświetla się
automatycznie w

zestawie wskaźników.
Zasięg poniżej 2400

km
Pozostały zasięg można w
każdej chwili
sprawdzić na ekranie dotykowym. Zasięg między 800 a
2400 km (1,5 l BlueHDi
Euro 6.2)
Komunikaty te uzupełnia zalecenie, aby nie
dolewać więcej niż 10
litrów AdBlue.
F

D

ostęp do informacji można
uzyskać w

menu Jazda/
Samochód ekranu dotykowego,
wybierając zakładkę
„ Funkcje jazdy ”, a
następnie
„ Diagnostyka ”. Z chwilą włączenia zapłonu na około 30 s
zapala się ta kontrolka, czemu towarzyszy
sygnał dźwiękowy i
wyświetlenie komunikatu
(„NO START IN oraz dystans” lub „Dolej
AdBlue: rozruch niemożliwy za x km”)
informującego o
zasięgu jazdy wyrażonym
w
kilometrach albo milach.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
i
wyświetlenie komunikatu („NO START IN oraz
dystans” lub „Dolej AdBlue: rozruch niemożliwy
za x km”) informującego o
zasięgu jazdy
wyrażonym w
kilometrach albo milach.Podczas jazdy komunikat wyświetla się
co 300
km, dopóki poziom w zbiorniku nie
zostanie uzupełniony.
Poziom rezer wy został osiągnięty. Zaleca się
jak najszybsze uzupełnienie poziomu.
Z chwilą włączenia zapłonu zapala się ta
kontrolka, czemu towarzyszy sygnał dźwiękowy
(pojedynczy) i
wyświetlenie komunikatu („NO
START IN oraz dystans” lub „Dolej AdBlue:
rozruch niemożliwy za x km”) informującego
o
zasięgu jazdy wyrażonym w kilometrach albo
milach.
Podczas jazdy sygnał dźwiękowy i
komunikat
pojawiają się co 100
km, dopóki poziom
w
zbiorniku nie zostanie uzupełniony.
Należy koniecznie uzupełnić poziom jak
najszybciej, zanim zbiornik nie zostanie
całkowicie opróżniony. W przeciwnym razie nie
będzie można ponownie uruchomić silnika.
Przyrządy pokładowe
