2019 CITROEN C4 CACTUS Instrukcja obsługi (in Polish)

143
Maksymalne obciążenie rozłożone
równomiernie na relingach przy wysokości
ładunku nieprzekraczającej 40 cm: 80 kg.
Ponieważ ta wartość może ulegać
zmianie, należy sprawdzić maksymalne
obciążenie podane w
instrukcji dołączonej
do relingów.
Jeżeli wysokość bagażu przekracza
40
cm, należy dostosować prędkość
pojazdu do profilu drogi, tak by nie
uszkodzić relingów dachowych oraz
mocowań na samochodzie.
W przypadku przewożenia
przedmiotów dłuższych od samochodu
należy zapoznać się z
przepisami
obowiązującymi w
danym kraju.
Pokrywa komory silnika
Otwieranie
F Otworzyć przednie lewe drzwi. F
P
ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
F Unieść dźwignię i otworzyć pokrywę komory silnika.
F Odpiąć podpórkę i przymocować ją
w odpowiednim wycięciu, aby utrzymać
otwartą pokrywę.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania. Położenie wewnętrznej dźwigni zapobiega
otwarciu pokrywy komory silnika, gdy
przednie lewe drzwi są zamknięte.
F
P
ociągnąć za pokrywę komory silnika, aby
sprawdzić jej prawidłowe zablokowanie.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i podpórką (niebezpieczeństwo
poparzenia), wykorzystując strefę
chronioną.
Gdy pokrywa jest otwarta, należy uważać,
aby nie potrącić dźwigni otwierania.
Nie otwierać pokrywy w przypadku
silnego wiatru.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop i Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
7
In

144
Ze względu na obecność urządzeń
elektrycznych w komorze silnika zaleca
się zapobieganie przedostawaniu się
wody (deszcz, mycie itp.) do komory
silnika.
Silniki
Silniki benzynowe
Silniki Diesla
Te silniki stanowią jedynie przykłady.
Rozmieszczenie poniższych elementów może
się różnić:
-

F
iltr powietrza.
-

R
ęczny wskaźnik poziomu oleju
silnikowego.
-

K
orek wlewu oleju silnikowego. 1.
Zbiornik płynu do spryskiwaczy szyb.
2. Zbiornik płynu chłodzącego.
3. Zbiornik płynu hamulcowego.
4. Akumulator.
5. Skrzynka bezpieczników.
6. Filtr powietrza.
7. Ręczny wskaźnik poziomu oleju
silnikowego.
8. Korek wlewu oleju silnikowego.
9. Oddalony punkt masowy.
W układzie zasilania olejem napędowym
panuje bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie
trzeba wykonywać wyłącznie w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
Kontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie
z planem obsługowym producenta. W razie
potrzeby uzupełniać poziom, o
ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z
ASO sieci
CITROËN lub z
warsztatem specjalistycznym
w
celu kontroli danego układu.Płyny muszą spełniać wymagania
producenta i
odpowiadać specyfikacjom
silnika. W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a
wentylator układu chłodzenia może
się włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i p łyny
Unikać dłuższego kontaktu zużytego oleju
i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy dostarczyć
do ASO sieci CITROËN lub
warsztatu specjalistycznego i
wlać
do odpowiednich pojemników
przeznaczonych do tego celu.
Poziom oleju silnikowego
Do kontroli poziomu oleju
silnikowego służy wskaźnik poziomu
oleju w
zestawie wskaźników,
działający po włączeniu zapłonu
w
przypadku samochodów ze
wskaźnikiem elektronicznym, lub
ręczny wskaźnik poziomu (bagnet).
Informacje praktyczne

145

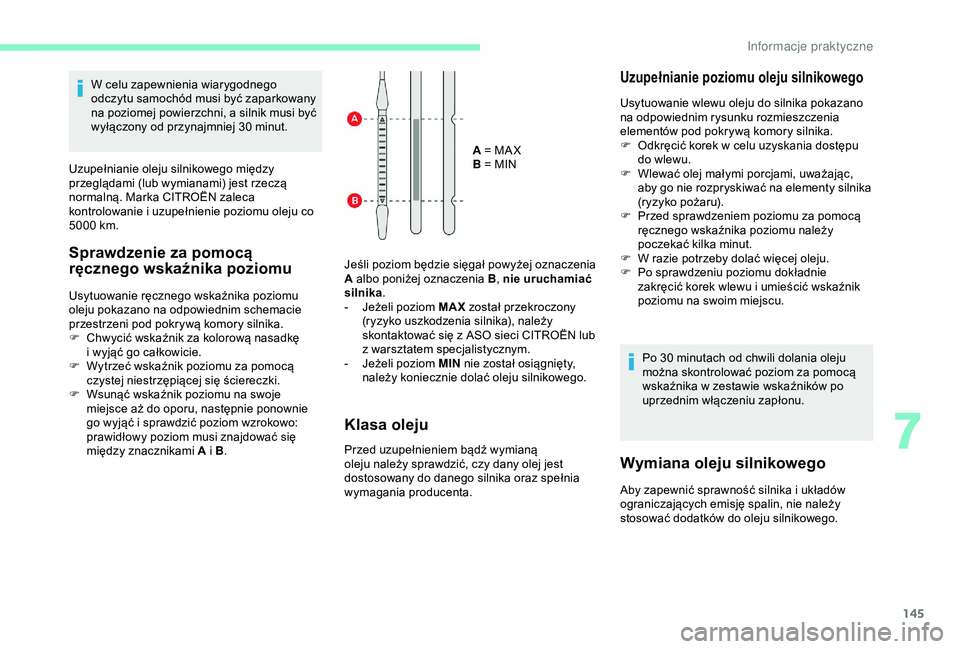

W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a silnik musi być
wyłączony od przynajmniej 30
minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. Marka CITROËN zaleca
kontrolowanie i
uzupełnienie poziomu oleju co
5000
km.
Sprawdzenie za pomocą
ręcznego wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F
C
hwycić wskaźnik za kolorową nasadkę
i
wyjąć go całkowicie.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B. A = MA X
B = MIN
Jeśli poziom będzie sięgał powyżej oznaczenia
A albo poniżej oznaczenia B , nie uruchamiać
silnika .
- J eżeli poziom MAX został przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci CITROËN lub
z
warsztatem specjalistycznym.
-

J
eżeli poziom MIN nie został osiągnięty,
należy koniecznie dolać oleju silnikowego.
Klasa oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Uzupełnianie poziomu oleju silnikowego
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim rysunku rozmieszczenia
elementów pod pokrywą komory silnika.
F

O
dkręcić korek w celu uzyskania dostępu
do wlewu.
F

W
lewać olej małymi porcjami, uważając,
aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P
rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

W r
azie potrzeby dolać więcej oleju.
F

P
o sprawdzeniu poziomu dokładnie
zakręcić korek wlewu i
umieścić wskaźnik
poziomu na swoim miejscu.
Po 30
minutach od chwili dolania oleju
można skontrolować poziom za pomocą
wskaźnika w
zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju silnikowego
Aby zapewnić sprawność silnika i układów
o graniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
7
Informacje praktyczne

146

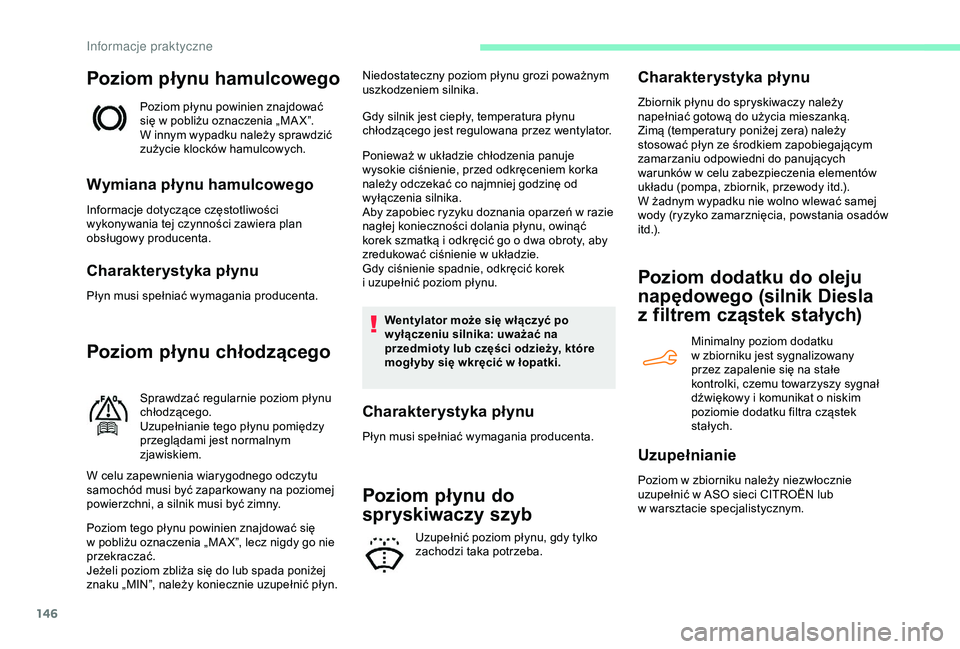

Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się w pobliżu oznaczenia „MA X”.
W
innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu hamulcowego
Informacje dotyczące częstotliwości
wykonywania tej czynności zawiera plan
obsługowy producenta.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest normalnym
zjawiskiem.
W celu zapewnienia wiarygodnego odczytu
samochód musi być zaparkowany na poziomej
powierzchni, a
silnik musi być zimny. Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Gdy silnik jest ciepły, temperatura płynu
chłodzącego jest regulowana przez wentylator.
Ponieważ w
układzie chłodzenia panuje
wysokie ciśnienie, przed odkręceniem korka
należy odczekać co najmniej godzinę od
wyłączenia silnika.
Aby zapobiec ryzyku doznania oparzeń w razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i odkręcić go o dwa obroty, aby
zredukować ciśnienie w układzie.
Gdy ciśnienie spadnie, odkręcić korek
i uzupełnić poziom płynu.
Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w łopatki.Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom tego płynu powinien znajdować się
w

pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
Poziom płynu do
spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Zbiornik płynu do spryskiwaczy należy
napełniać gotową do użycia mieszanką.
Zimą (temperatury poniżej zera) należy
stosować płyn ze środkiem zapobiegającym
zamarzaniu odpowiedni do panujących
warunków w
celu zabezpieczenia elementów
układu (pompa, zbiornik, przewody itd.).
W żadnym wypadku nie wolno wlewać samej
wody (ryzyko zamarznięcia, powstania osadów
i t d .) .
Poziom dodatku do oleju
napędowego (silnik Diesla
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku
w zbiorniku jest sygnalizowany
przez zapalenie się na stałe
kontrolki, czemu towarzyszy sygnał
dźwiękowy i
komunikat o niskim
poziomie dodatku filtra cząstek
stałych.
Uzupełnianie
Poziom w zbiorniku należy niezwłocznie
u zupełnić w ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
In

147

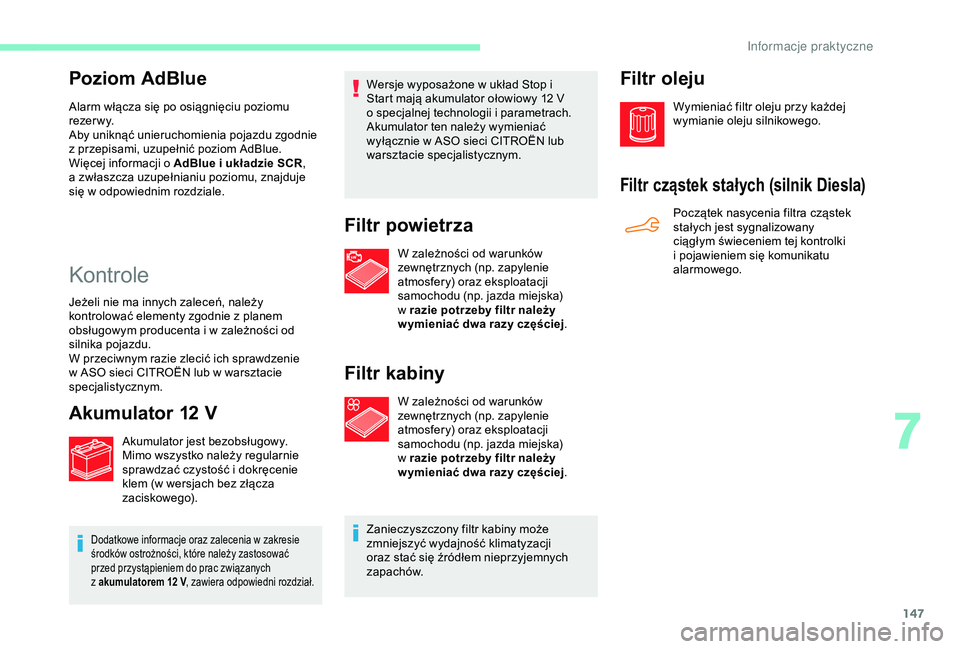

Poziom AdBlue
Alarm włącza się po osiągnięciu poziomu
r eze r w y.
Aby uniknąć unieruchomienia pojazdu zgodnie
z przepisami, uzupełnić poziom AdBlue.
Więcej informacji o
AdBlue i układzie SCR,
a
zwłaszcza uzupełnianiu poziomu, znajduje
się w
odpowiednim rozdziale.
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i
w zależności od
silnika pojazdu.
W przeciwnym razie zlecić ich sprawdzenie
w
ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i
dokręcenie
klem (w
wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia w zakresie
ś rodków ostrożności, które należy zastosować
przed przystąpieniem do prac związanych
z
akumulatorem 12 V, zawiera odpowiedni rozdział.
Wersje wyposażone w układ Stop i
S tart mają akumulator ołowiowy 12 V
o
specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci CITROËN lub
warsztacie specjalistycznym.
Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Filtr kabiny
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Filtr cząstek stałych (silnik Diesla)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
ciągłym świeceniem tej kontrolki
i pojawieniem się komunikatu
alarmowego.
7
In

148

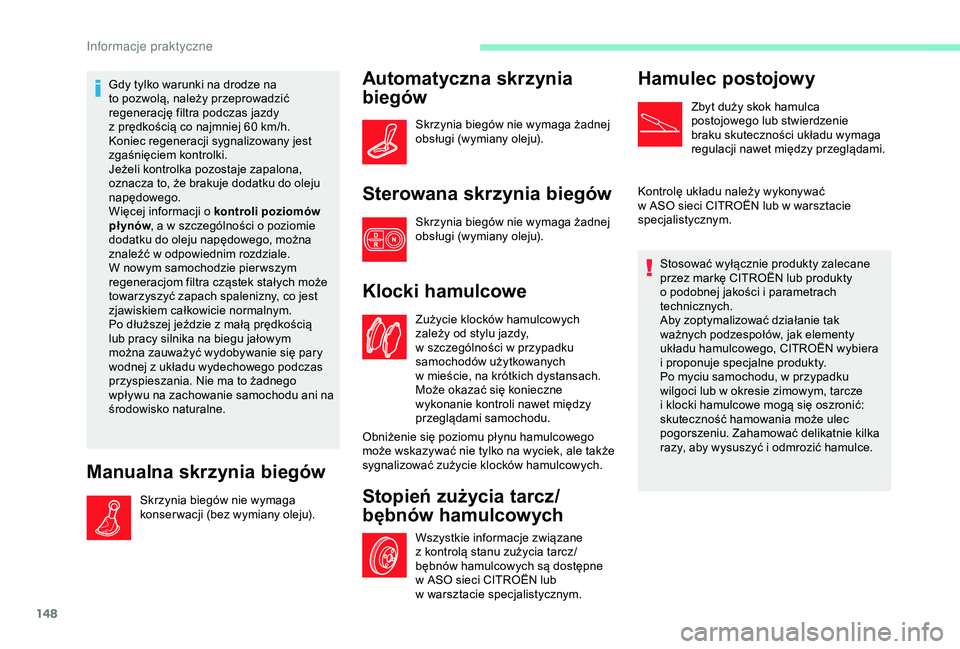

Gdy tylko warunki na drodze na
to pozwolą, należy przeprowadzić
regenerację filtra podczas jazdy
z prędkością co najmniej 60 km/h.
Koniec regeneracji sygnalizowany jest
zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona,
oznacza to, że brakuje dodatku do oleju
napędowego.
Więcej informacji o
kontroli poziomów
płynów , a
w szczególności o poziomie
dodatku do oleju napędowego, można
znaleźć w
odpowiednim rozdziale.
W nowym samochodzie pier wszym
regeneracjom filtra cząstek stałych może
towarzyszyć zapach spalenizny, co jest
zjawiskiem całkowicie normalnym.
Po dłuższej jeździe z
małą prędkością
lub pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga
konser wacji (bez wymiany oleju).
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Sterowana skrzynia biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy,
w
szczególności w przypadku
samochodów użytkowanych
w
mieście, na krótkich dystansach.
Może okazać się konieczne
wykonanie kontroli nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
Stopień zużycia tarcz/
bębnów hamulcowych
Wszystkie informacje związane
z kontrolą stanu zużycia tarcz/
bębnów hamulcowych są dostępne
w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Hamulec postojowy
Zbyt duży skok hamulca
postojowego lub stwierdzenie
braku skuteczności układu wymaga
regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać
w

ASO sieci CITROËN lub w warsztacie
specjalistycznym.
Stosować wyłącznie produkty zalecane
przez markę CITROËN lub produkty
o

podobnej jakości i parametrach
technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, CITROËN wybiera
i

proponuje specjalne produkty.
Po myciu samochodu, w
przypadku
wilgoci lub w
okresie zimowym, tarcze
i

klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i
odmrozić hamulce.
In

149
AdBlue® (silniki BlueHDi)
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska. Płyn AdBlue
® znajduje się
w

specjalnym zbiorniku
o

pojemności około 17 l.
Gdy zostanie osiągnięty poziom rezer wy,
następuje automatyczna aktywacja alarmu:
można wówczas przejechać jeszcze około
2400

km, zanim zbiornik opróżni się.
Jeżeli szacunkowy przebieg pomiędzy dwoma
kolejnymi przeglądami przekracza 20
000 km,
koniecznie trzeba uzupełnić poziom AdBlue.
Gdy zbiornik AdBlue
® jest pusty,
z
amontowane urządzenie uniemożliwia
ponowne uruchomienie silnika.
W razie usterki układu SCR poziom
emisji nie odpowiada już normie Euro
6:
samochód zaczyna zanieczyszczać
środowisko.
W przypadku potwierdzonej awarii układu
SCR należy udać się jak najszybciej do
ASO sieci CITROËN albo do warsztatu
specjalistycznego: po przebyciu 1100
km
nastąpi automatyczne włączenie układu
uniemożliwiającego uruchomienie silnika.
W obydwu przypadkach wskaźnik zasięgu
pozwala określić dystans, jaki można
jeszcze przejechać, zanim nastąpi
unieruchomienie samochodu. Więcej informacji o
kontrolkach
i powiązanych alarmach zawiera
odpowiedni rozdział.
Zamarznięcie AdBlue
®
AdBlue® zamarza w temperaturze poniżej
o
k. -11°C.
System SCR jest wyposażony
w

urządzenie do podgrzewania zbiornika
AdBlue
®, które umożliwia jazdę w bardzo
n
iskich temperaturach.
Uzupełnianie dodatku
AdBlue®
Zaleca się jak najszybsze uzupełnienie
poziomu AdBlue® po pier wszym alarmie
sygnalizującym osiągnięcie poziomu
r eze r w y.
Aby zapewnić prawidłowe działanie
układu SCR:
-

U

żywać wyłącznie płynu AdBlue
®
zgodnego z

normą ISO 22241.
-

N

igdy nie przelewać AdBlue
® do
innego pojemnika: utraciłby wówczas
swoją czystość.
-

N

igdy nie rozcieńczać AdBlue
® wodą.
Aby chronić środowisko i

zapewnić zgodność
z

normą Euro 6 bez zmniejszania przy
tym osiągów i

zwiększania zużycia paliwa
w

silnikach Diesla, firma CITROËN wyposażyła
swoje samochody w

urządzenie, które łączy
w

sobie układ selektywnej redukcji katalitycznej
SCR z

filtrem cząstek stałych (DPF) w

celu
oczyszczania spalin.
7
Informacje praktyczne

150

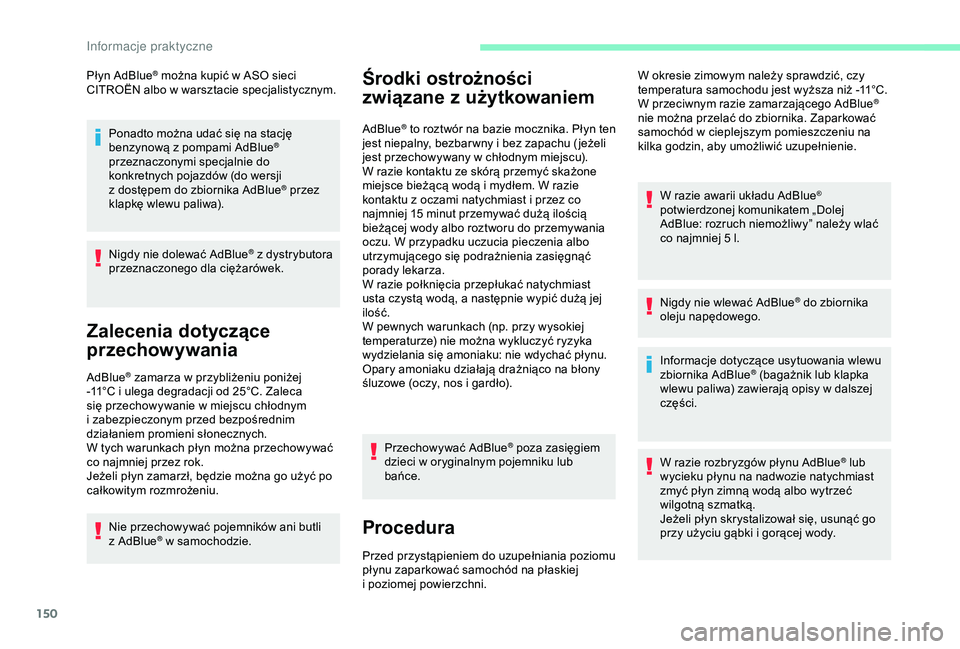

Płyn AdBlue® można kupić w ASO sieci
C
ITROËN albo w warsztacie specjalistycznym.
Ponadto można udać się na stację
benzynową z
pompami AdBlue
®
przeznaczonymi specjalnie do
konkretnych pojazdów (do wersji
z

dostępem do zbiornika AdBlue
® przez
klapkę wlewu paliwa).
Nigdy nie dolewać AdBlue
® z dystrybutora
p
rzeznaczonego dla ciężarówek.
Zalecenia dotyczące
przechowywania
AdBlue® zamarza w przybliżeniu poniżej
-
11°C i

ulega degradacji od 25°C. Zaleca
się przechowywanie w
miejscu chłodnym
i

zabezpieczonym przed bezpośrednim
działaniem promieni słonecznych.
W tych warunkach płyn można przechowywać
co najmniej przez rok.
Jeżeli płyn zamarzł, będzie można go użyć po
całkowitym rozmrożeniu.
Nie przechowywać pojemników ani butli
z

AdBlue
® w samochodzie.
Środki ostrożności
związane z
u
żytkowaniem
AdBlue® to roztwór na bazie mocznika. Płyn ten
jest niepalny, bezbar wny i bez zapachu ( jeżeli
jest przechowywany w
chłodnym miejscu).
W razie kontaktu ze skórą przemyć skażone
miejsce bieżącą wodą i
mydłem. W razie
kontaktu z
oczami natychmiast i przez co
najmniej 15
minut przemywać dużą ilością
bieżącej wody albo roztworu do przemywania
oczu. W przypadku uczucia pieczenia albo
utrzymującego się podrażnienia zasięgnąć
porady lekarza.
W razie połknięcia przepłukać natychmiast
usta czystą wodą, a
następnie wypić dużą jej
ilość.
W pewnych warunkach (np. przy wysokiej
temperaturze) nie można wykluczyć ryzyka
wydzielania się amoniaku: nie wdychać płynu.
Opary amoniaku działają drażniąco na błony
śluzowe (oczy, nos i
gardło).
Przechowywać AdBlue
® poza zasięgiem
dzieci w

oryginalnym pojemniku lub
bańce.
Procedura
Przed przystąpieniem do uzupełniania poziomu
płynu zaparkować samochód na płaskiej
i
poziomej powierzchni. W okresie zimowym należy sprawdzić, czy
temperatura samochodu jest wyższa niż -11°C.
W przeciwnym razie zamarzającego AdBlue
®
nie można przelać do zbiornika. Zaparkować
samochód w

cieplejszym pomieszczeniu na
kilka godzin, aby umożliwić uzupełnienie.
W razie awarii układu AdBlue
®
potwierdzonej komunikatem „Dolej
AdBlue: rozruch niemożliwy” należy wlać
co najmniej 5 l.
Nigdy nie wlewać AdBlue
® do zbiornika
oleju napędowego.
Informacje dotyczące usytuowania wlewu
zbiornika AdBlue
® (bagażnik lub klapka
wlewu paliwa) zawierają opisy w dalszej
części.
W razie rozbryzgów płynu AdBlue
® lub
wycieku płynu na nadwozie natychmiast
zmyć płyn zimną wodą albo wytrzeć
wilgotną szmatką.
Jeżeli płyn skrystalizował się, usunąć go
przy użyciu gąbki i

gorącej wody.
Informacje praktyczne
