2019 CITROEN C4 CACTUS Instrukcja obsługi (in Polish)

7
Ograniczanie przyczyn
nadmiernego zużycia paliwa
Rozłożyć ciężar na całej powierzchni
samochodu. Najcięższe bagaże położyć
w głębi bagażnika, jak najbliżej tylnej kanapy.
Ograniczyć obciążenie samochodu
i
zminimalizować opór aerodynamiczny
(belki dachowe, relingi dachowe, bagażniki
na rowery, przyczepa itp.). Używać raczej
bagażnika dachowego.
Zdjąć relingi dachowe i
bagażnik dachowy,
gdy nie są potrzebne.
Po zakończeniu sezonu zimowego wymienić
opony zimowe na letnie.
Przestrzeganie zaleceń
dotyczących obsługi
Regularnie kontrolować ciśnienie w zimnych
o ponach, którego wartość powinna być
zgodna z
wartością na etykiecie znajdującej
się na ramie drzwi po stronie kierowcy.
Wykonywać tę kontrolę szczególnie:
-

p
rzed długą podróżą,
-

p
rzed każdą zmianą pory roku,
-

p
o długim postoju. Regularnie wykonywać przeglądy samochodu
(olej silnikowy, filtr oleju, filtr powietrza, filtr
kabiny itd.) i
przestrzegać terminów podanych
w planie obsługowym producenta.
W przypadku silnika Diesel BlueHDi, gdy
układ SCR jest niesprawny, samochód
zaczyna emitować zanieczyszczenia.
Należy jak najszybciej udać się do ASO sieci
CITROËN lub warsztatu specjalistycznego,
aby obniżyć emisję tlenków azotu do poziomu
zgodnego z przepisami.
Podczas tankowania paliwa nie należy
dolewać paliwa po trzecim odcięciu zasilania
z dystrybutora, gdyż grozi to rozlaniem paliwa.
W przypadku nowego samochodu dopiero
po 3000 km można zauważyć regularność
w średnim zużyciu paliwa.
Pamiętać również o
kole zapasowym oraz
oponach przyczepy i przyczepy kempingowej.
.
E

8
Zestaw wskaźników
Ekrany wyświetlacza
1.Wartości zadane tempomatu lub
ogranicznika prędkości.
2. Prędkość zaproponowana przez układ
rozpoznawania ograniczenia prędkości.
3. Prędkościomierz cyfrowy (km/h albo
m p h).
4. Informacje związane z
automatyczną lub
sterowaną skrzynią biegów.
5. Wskaźnik zmiany biegu.
6. Wskaźnik serwisowy, następnie licznik
całkowitego przebiegu (km lub mile).
Funkcje te wyświetlają się kolejno po
włączeniu zapłonu.
7. Wskaźnik poziomu oleju silnikowego.
8. Wskaźnik poziomu paliwa.
Kontrolki
Sygnalizatory wzrokowe wyświetlane w postaci
s ymboli, które informują kierowcę o usterce
(kontrolka alarmowa) lub stanie układu
(kontrolka włączenia lub wyłączenia). Niektóre
kontrolki świecą na dwa sposoby (w
sposób
ciągły lub migają) oraz/lub w
kilku kolorach.
Ostrzeżenia powiązane
Świeceniu niektórych kontrolek może
towarzyszyć sygnał dźwiękowy i/lub komunikat
na wyświetlaczu w zestawie wskaźników lub
na ekranie.
Na podstawie związku sposobu świecenia
kontrolki ze stanem pracy samochodu można
stwierdzić, czy jest to sytuacja normalna, czy
wystąpiła usterka. Więcej informacji zawierają
opisy poszczególnych kontrolek.
Po włączeniu zapłonu
Niektóre czer wone lub pomarańczowe
kontrolki zapalają się na kilka sekund po
włączeniu zapłonu. Powinny one zgasnąć po
uruchomieniu silnika.
Stałe świecenie kontrolki
Świecenie czer wonej lub pomarańczowej
kontrolki alarmowej przy włączonym silniku lub
podczas jazdy sygnalizuje usterkę wymagającą
przeprowadzenia dodatkowej diagnostyki na
podstawie odpowiedniego komunikatu oraz
opisu kontrolki w
dokumentach pojazdu.
Gdy kontrolka alarmowa nie gaśnie
Odniesienia (1), (2) oraz (3) w opisie
k ontrolki wskazują, czy poza niezwłocznym
podjęciem zalecanych działań trzeba również
skontaktować się z
wykwalifikowanym
specjalistą.
(1): Należy jak najszybciej zatrzymać
pojazd, zachowując wszelkie środki
bezpieczeństwa i
wyłączyć zapłon.
(2): Skontaktować się z
ASO sieci CITROËN
lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci CITROËN lub
warsztatu specjalistycznego.
Przyrządy pokładowe

9

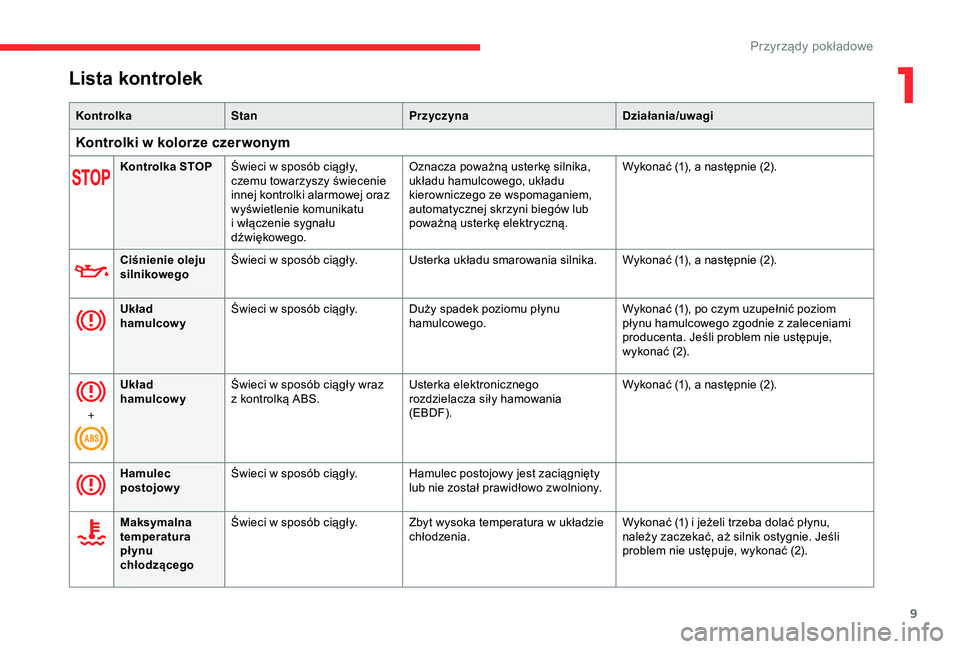

Lista kontrolek
KontrolkaStan Przyczyna Działania/uwagi
Kontrolki w kolorze czer wonym
Kontrolka STOPŚwieci w sposób ciągły,
czemu towarzyszy świecenie
innej kontrolki alarmowej oraz
wyświetlenie komunikatu
i
włączenie sygnału
dźwiękowego. Oznacza poważną usterkę silnika,
układu hamulcowego, układu
kierowniczego ze wspomaganiem,
automatycznej skrzyni biegów lub
poważną usterkę elektryczną.
Wykonać (1), a
następnie (2).
Ciśnienie oleju
silnikowego Świeci w
sposób ciągły.Usterka układu smarowania silnika. Wykonać (1), a
następnie (2).
Układ
hamulcowy Świeci w
sposób ciągły. Duży spadek poziomu płynu hamulcowego. Wykonać (1), po czym uzupełnić poziom
płynu hamulcowego zgodnie z
zaleceniami
producenta. Jeśli problem nie ustępuje,
wykonać (2).
+ Układ
hamulcowy
Świeci w
sposób ciągły wraz
z
kontrolką ABS. Usterka elektronicznego
rozdzielacza siły hamowania
(EBDF). Wykonać (1), a
następnie (2).
Hamulec
postojowy Świeci w
sposób ciągły. Hamulec postojowy jest zaciągnięty lub nie został prawidłowo zwolniony.
Maksymalna
temperatura
płynu
chłodzącego Świeci w
sposób ciągły. Zbyt wysoka temperatura w układzie
chłodzenia. Wykonać (1) i
jeżeli trzeba dolać płynu,
należy zaczekać, aż silnik ostygnie. Jeśli
problem nie ustępuje, wykonać (2).
1
Przyrządy pokładowe

10

KontrolkaStan Przyczyna Działania/uwagi
Ładowanie
akumulatora Świeci w
sposób ciągły. Usterka układu ładowania akumulatora (zabrudzone lub
poluzowane zaciski, luźny lub
zer wany pasek alternatora itd.). Oczyścić i
dokręcić zaciski. Jeśli kontrolka
nie zgaśnie po uruchomieniu silnika,
wykonać (2).
Pas
bezpieczeństwa
niezapięty/
odpięty Świeci w
sposób ciągły lub
miga, czemu towarzyszy
sygnał dźwiękowy. Pas bezpieczeństwa nie jest zapięty
lub został odpięty.
Kontrolki w kolorze pomarańczowym
Układ
zapobiegający
blokowaniu się
kół (ABS)Świeci w
sposób ciągły. Usterka układu zapobiegającego
blokowaniu się kół. Standardowe działanie układu hamulcowego
zostaje zachowane.
Jechać ostrożnie i
z mniejszą prędkością, po
czym (3).
(1): Należy jak najszybciej zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa i
wyłączyć zapłon.
(2): Skontaktować się z
ASO sieci CITROËN lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci CITROËN lub warsztatu specjalistycznego.
Przyrządy pokładowe

11

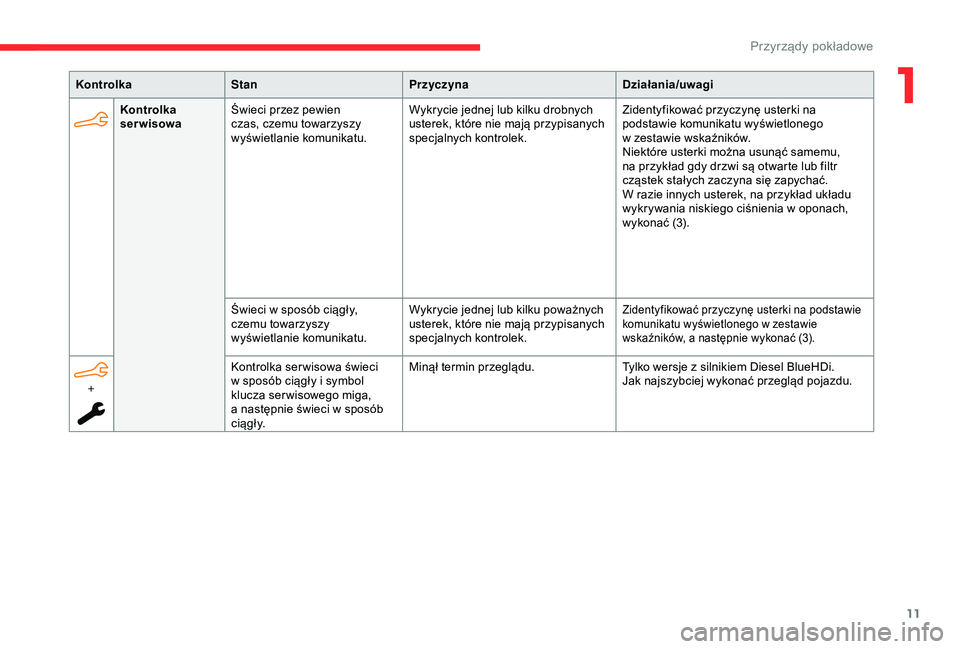

KontrolkaStan Przyczyna Działania/uwagi
Kontrolka
serwisowa Świeci przez pewien
czas, czemu towarzyszy
wyświetlanie komunikatu. Wykrycie jednej lub kilku drobnych
usterek, które nie mają przypisanych
specjalnych kontrolek. Zidentyfikować przyczynę usterki na
podstawie komunikatu wyświetlonego
w
zestawie wskaźników.
Niektóre usterki można usunąć samemu,
na przykład gdy drzwi są otwarte lub filtr
cząstek stałych zaczyna się zapychać.
W razie innych usterek, na przykład układu
wykrywania niskiego ciśnienia w
oponach,
wykonać (3).
Świeci w
sposób ciągły,
czemu towarzyszy
wyświetlanie komunikatu. Wykrycie jednej lub kilku poważnych
usterek, które nie mają przypisanych
specjalnych kontrolek.
Zidentyfikować przyczynę usterki na podstawie
komunikatu wyświetlonego w
zestawie
wskaźników, a
następnie wykonać (3).
+ Kontrolka ser wisowa świeci
w
sposób ciągły i symbol
klucza ser wisowego miga,
a
następnie świeci w sposób
c i ą g ł y. Minął termin przeglądu.
Tylko wersje z silnikiem Diesel BlueHDi.
Jak najszybciej wykonać przegląd pojazdu.
1
Przyrządy pokładowe

12

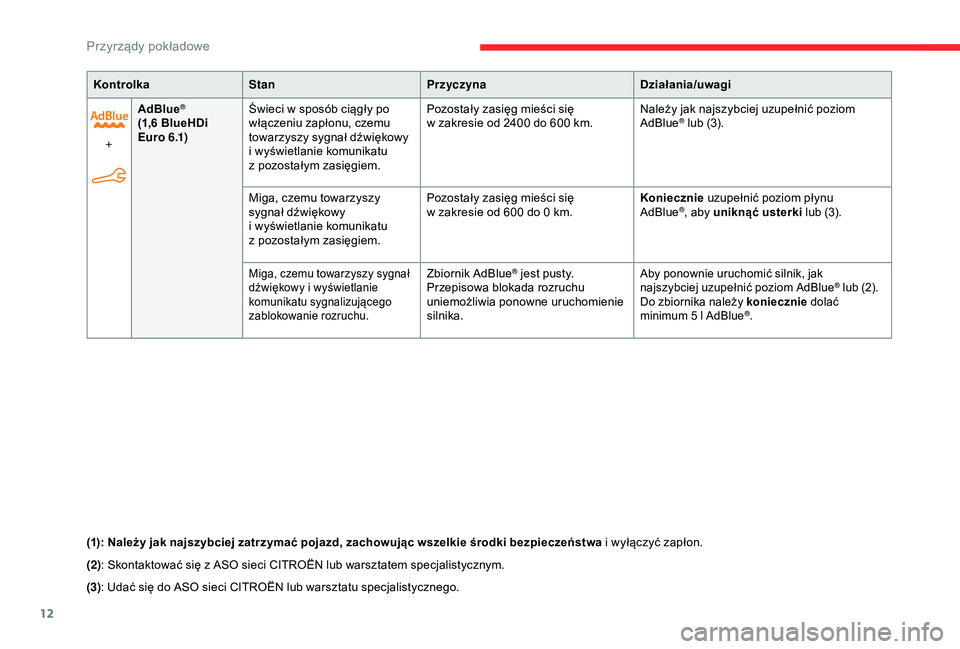

KontrolkaStan Przyczyna Działania/uwagi
+ AdBlue
®
(1,6

BlueHDi
E u r o 6 .1) Świeci w
sposób ciągły po
włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy
i
wyświetlanie komunikatu
z
pozostałym zasięgiem. Pozostały zasięg mieści się
w
zakresie od 2400 do 600 km.Należy jak najszybciej uzupełnić poziom
AdBlue® lub (3).
Miga, czemu towarzyszy
sygnał dźwiękowy
i

wyświetlanie komunikatu
z

pozostałym zasięgiem. Pozostały zasięg mieści się
w

zakresie od 600 do 0

km. Koniecznie
uzupełnić poziom płynu
AdBlue
®, aby uniknąć usterki lub (3).
Miga, czemu towarzyszy sygnał
dźwiękowy i
wyświetlanie
komunikatu sygnalizującego
zablokowanie rozruchu.Zbiornik AdBlue® jest pusty.
Przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika.Aby ponownie uruchomić silnik, jak
najszybciej uzupełnić poziom AdBlue® lub (2).
Do zbiornika należy koniecznie dolać
minimum 5 l AdBlue
®.
(1): Należy jak najszybciej zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa i wyłączyć zapłon.
(2 ): Skontaktować się z ASO sieci CITROËN lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci CITROËN lub warsztatu specjalistycznego.
Przyrządy pokładowe

13

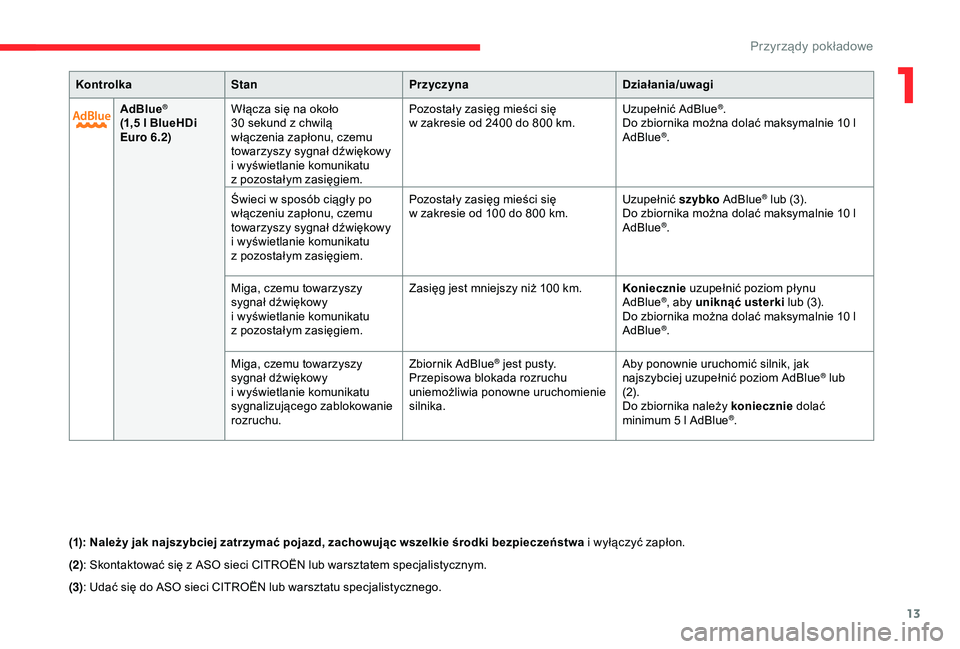

KontrolkaStan Przyczyna Działania/uwagi
AdBlue
®
(1,5 l BlueHDi
Euro 6.2) Włącza się na około
30
sekund z chwilą
włączenia zapłonu, czemu
towarzyszy sygnał dźwiękowy
i
wyświetlanie komunikatu
z
pozostałym zasięgiem. Pozostały zasięg mieści się
w
zakresie od 2400 do 800 km.Uzupełnić AdBlue
®.
Do zbiornika można dolać maksymalnie 10 l
AdBlue
®.
Świeci w

sposób ciągły po
włączeniu zapłonu, czemu
towarzyszy sygnał dźwiękowy
i

wyświetlanie komunikatu
z

pozostałym zasięgiem. Pozostały zasięg mieści się
w

zakresie od 100 do 800

km. Uzupełnić szybko
AdBlue
® lub (3).
Do zbiornika można dolać maksymalnie 10 l
AdBlue
®.
Miga, czemu towarzyszy
sygnał dźwiękowy
i

wyświetlanie komunikatu
z

pozostałym zasięgiem. Zasięg jest mniejszy niż 100

km. Koniecznie uzupełnić poziom płynu
AdBlue
®, aby uniknąć usterki lub (3).
Do zbiornika można dolać maksymalnie 10 l
AdBlue
®.
Miga, czemu towarzyszy
sygnał dźwiękowy
i

wyświetlanie komunikatu
sygnalizującego zablokowanie
rozruchu. Zbiornik AdBlue
® jest pusty.
Przepisowa blokada rozruchu
uniemożliwia ponowne uruchomienie
silnika. Aby ponownie uruchomić silnik, jak
najszybciej uzupełnić poziom AdBlue® lub
(2).
Do zbiornika należy koniecznie dolać
minimum 5 l AdBlue
®.
(1): Należy jak najszybciej zatrzymać pojazd, zachowując wszelkie środki bezpieczeństwa i

wyłączyć zapłon.
(2): Skontaktować się z

ASO sieci CITROËN lub warsztatem specjalistycznym.
(3) : Udać się do ASO sieci CITROËN lub warsztatu specjalistycznego.
1
Przyrządy pokładowe

14

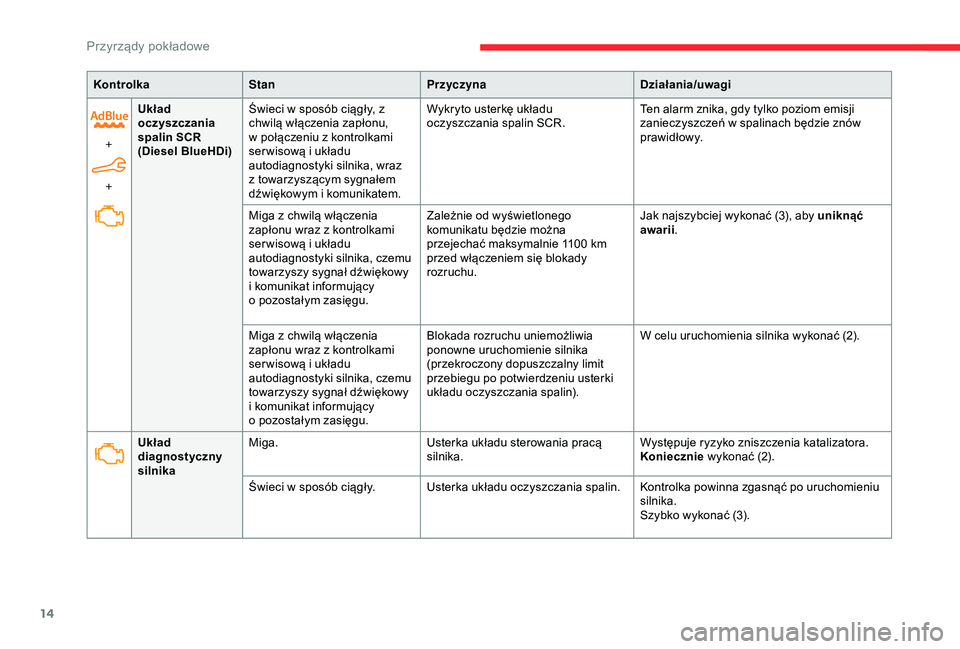

KontrolkaStan Przyczyna Działania/uwagi
+
+ Układ
oczyszczania
spalin SCR
(Diesel BlueHDi)
Świeci w sposób ciągły, z
chwilą włączenia zapłonu,
w połączeniu z kontrolkami
ser wisową i układu
autodiagnostyki silnika, wraz
z towarzyszącym sygnałem
dźwiękowym i komunikatem. Wykryto usterkę układu
oczyszczania spalin SCR.
Ten alarm znika, gdy tylko poziom emisji
zanieczyszczeń w
spalinach będzie znów
prawidłowy.
Miga z
chwilą włączenia
zapłonu wraz z
kontrolkami
ser wisową i
układu
autodiagnostyki silnika, czemu
towarzyszy sygnał dźwiękowy
i
komunikat informujący
o
pozostałym zasięgu. Zależnie od wyświetlonego
komunikatu będzie można
przejechać maksymalnie 1100
km
przed włączeniem się blokady
rozruchu. Jak najszybciej wykonać (3), aby uniknąć
awarii
.
Miga z
chwilą włączenia
zapłonu wraz z
kontrolkami
ser wisową i
układu
autodiagnostyki silnika, czemu
towarzyszy sygnał dźwiękowy
i
komunikat informujący
o
pozostałym zasięgu. Blokada rozruchu uniemożliwia
ponowne uruchomienie silnika
(przekroczony dopuszczalny limit
przebiegu po potwierdzeniu usterki
układu oczyszczania spalin).
W celu uruchomienia silnika wykonać (2).
Układ
diagnostyczny
silnika Miga.
Usterka układu sterowania pracą
silnika. Występuje ryzyko zniszczenia katalizatora.
Koniecznie
wykonać (2).
Świeci w
sposób ciągły. Usterka układu oczyszczania spalin. Kontrolka powinna zgasnąć po uruchomieniu silnika.
Szybko wykonać (3).
Przyrządy pokładowe
