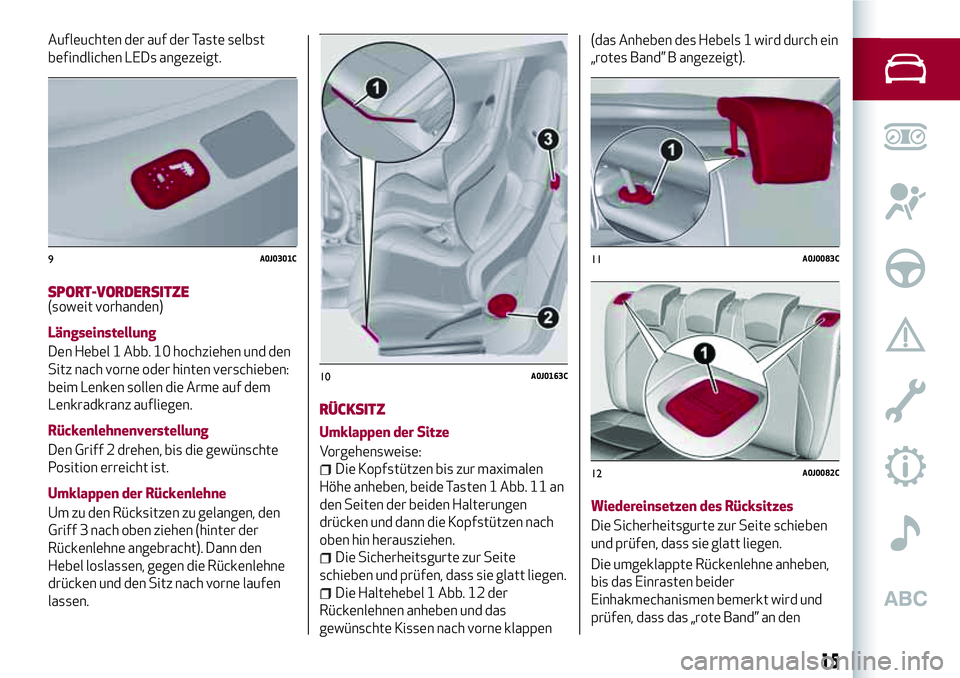

Page 17 of 222

Aufleuchten der auf der Taste selbst
befindlichen LEDs angezeigt.
SPORT-VORDERSITZE(soweit vorhanden)
Längseinstellung
Den Hebel 1 Abb. 10 hochziehen und den
Sitz nach vorne oder hinten verschieben:
beim Lenken sollen die Arme auf dem
Lenkradkranz aufliegen.
Rückenlehnenverstellung
Den Griff 2 drehen, bis die gewünschte
Position erreicht ist.
Umklappen der Rückenlehne
Um zu den Rücksitzen zu gelangen, den
Griff 3 nach oben ziehen (hinter der
Rückenlehne angebracht). Dann den
Hebel loslassen, gegen die Rückenlehne
drücken und den Sitz nach vorne laufen
lassen.
RÜCKSITZ
Umklappen der Sitze
Vorgehensweise:
Die Kopfstützen bis zur maximalen
Höhe anheben, beide Tasten 1 Abb. 11 an
den Seiten der beiden Halterungen
drücken und dann die Kopfstützen nach
oben hin herausziehen.
Die Sicherheitsgurte zur Seite
schieben und prüfen, dass sie glatt liegen.
Die Haltehebel 1 Abb. 12 der
Rückenlehnen anheben und das
gewünschte Kissen nach vorne klappen(das Anheben des Hebels 1 wird durch ein
„rotes Band” B angezeigt).
Wiedereinsetzen des Rücksitzes
Die Sicherheitsgurte zur Seite schieben
und prüfen, dass sie glatt liegen.
Die umgeklappte Rückenlehne anheben,
bis das Einrasten beider
Einhakmechanismen bemerkt wird und
prüfen, dass das „rote Band” an den
9A0J0301C
10A0J0163C
11A0J0083C
12A0J0082C
15
Page 18 of 222

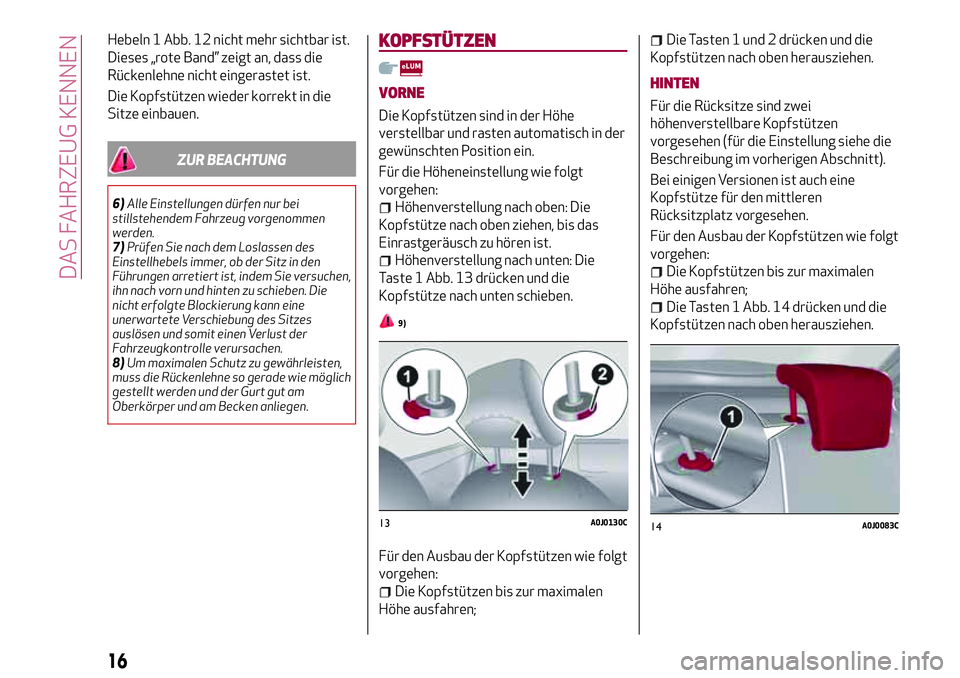

Hebeln 1 Abb. 12 nicht mehr sichtbar ist.
Dieses „rote Band” zeigt an, dass die
Rückenlehne nicht eingerastet ist.
Die Kopfstützen wieder korrekt in die
Sitze einbauen.
ZUR BEACHTUNG
6)Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug vorgenommen
werden.
7)Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz in den
Führungen arretiert ist, indem Sie versuchen,
ihn nach vorn und hinten zu schieben. Die
nicht erfolgte Blockierung kann eine
unerwartete Verschiebung des Sitzes
auslösen und somit einen Verlust der
Fahrzeugkontrolle verursachen.
8)Um maximalen Schutz zu gewährleisten,
muss die Rückenlehne so gerade wie möglich
gestellt werden und der Gurt gut am
Oberkörper und am Becken anliegen.
KOPFSTÜTZEN
VORNE
Die Kopfstützen sind in der Höhe
verstellbar und rasten automatisch in der
gewünschten Position ein.
Für die Höheneinstellung wie folgt
vorgehen:
Höhenverstellung nach oben: Die
Kopfstütze nach oben ziehen, bis das
Einrastgeräusch zu hören ist.
Höhenverstellung nach unten: Die
Taste 1 Abb. 13 drücken und die
Kopfstütze nach unten schieben.
9)
Für den Ausbau der Kopfstützen wie folgt
vorgehen:
Die Kopfstützen bis zur maximalen
Höhe ausfahren;
Die Tasten 1 und 2 drücken und die
Kopfstützen nach oben herausziehen.
HINTEN
Für die Rücksitze sind zwei
höhenverstellbare Kopfstützen
vorgesehen (für die Einstellung siehe die
Beschreibung im vorherigen Abschnitt).
Bei einigen Versionen ist auch eine
Kopfstütze für den mittleren
Rücksitzplatz vorgesehen.
Für den Ausbau der Kopfstützen wie folgt
vorgehen:
Die Kopfstützen bis zur maximalen
Höhe ausfahren;
Die Tasten 1 Abb. 14 drücken und die
Kopfstützen nach oben herausziehen.
13A0J0130C14A0J0083C
16
DAS FAHRZEUG KENNEN
Page 19 of 222

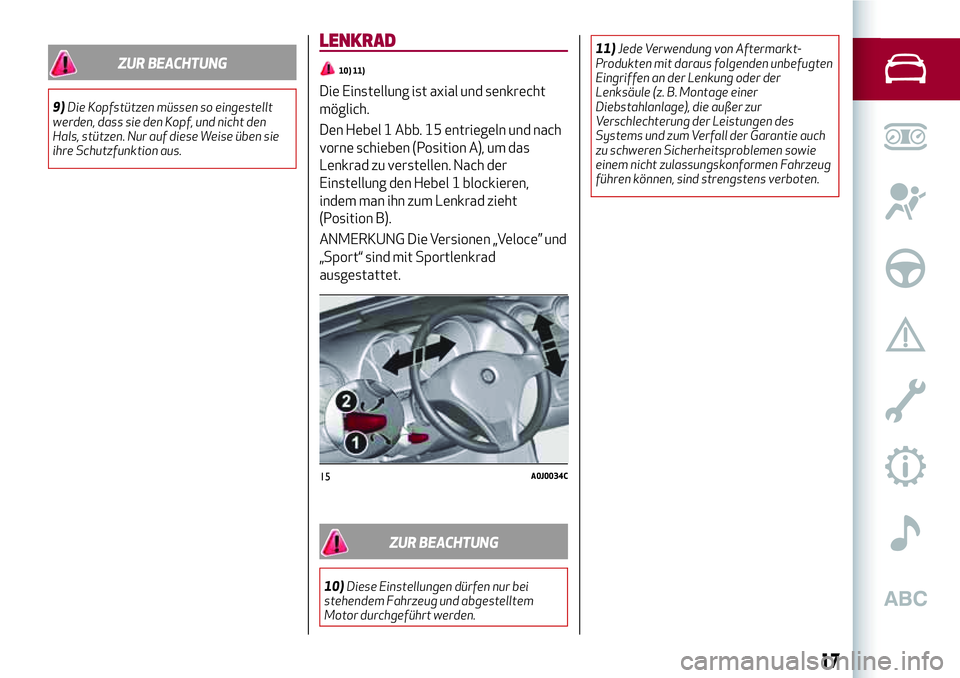

ZUR BEACHTUNG
9)Die Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und nicht den
Hals, stützen. Nur auf diese Weise üben sie
ihre Schutzfunktion aus.
LENKRAD
10) 11)
Die Einstellung ist axial und senkrecht
möglich.
Den Hebel 1 Abb. 15 entriegeln und nach
vorne schieben (Position A), um das
Lenkrad zu verstellen. Nach der
Einstellung den Hebel 1 blockieren,
indem man ihn zum Lenkrad zieht
(Position B).
ANMERKUNG Die Versionen „Veloce” und
„Sport“ sind mit Sportlenkrad
ausgestattet.
ZUR BEACHTUNG
10)Diese Einstellungen dürfen nur bei
stehendem Fahrzeug und abgestelltem
Motor durchgeführt werden.11)Jede Verwendung von Aftermarkt-
Produkten mit daraus folgenden unbefugten
Eingriffen an der Lenkung oder der
Lenksäule (z. B. Montage einer
Diebstahlanlage), die außer zur
Verschlechterung der Leistungen des
Systems und zum Verfall der Garantie auch
zu schweren Sicherheitsproblemen sowie
einem nicht zulassungskonformen Fahrzeug
führen können, sind strengstens verboten.
15A0J0034C
17
Page 20 of 222

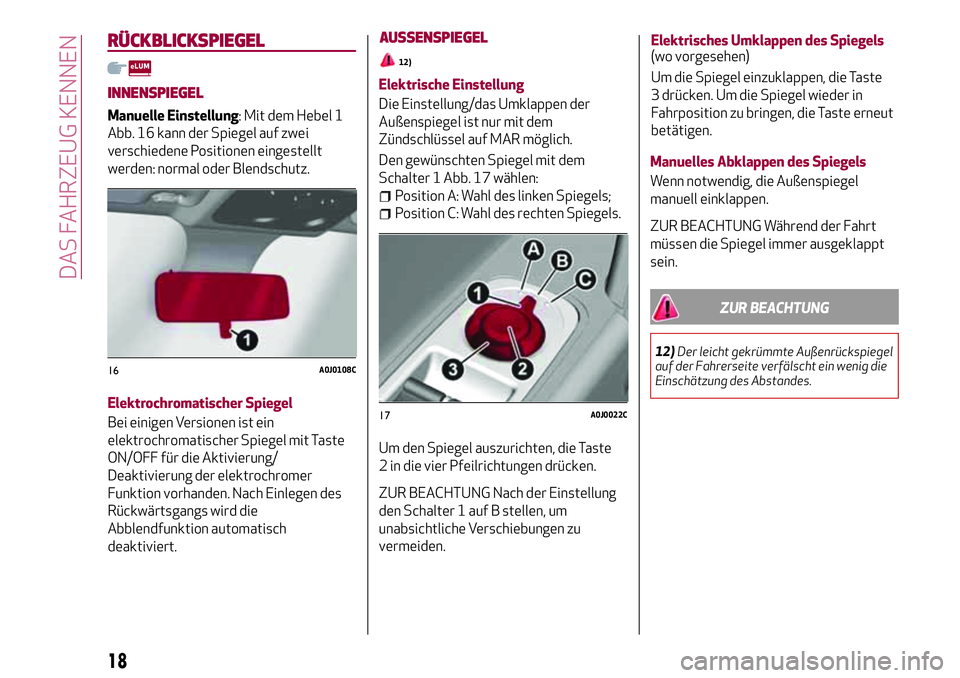

RÜCKBLICKSPIEGEL
INNENSPIEGEL
Manuelle Einstellung: Mit dem Hebel 1
Abb. 16 kann der Spiegel auf zwei
verschiedene Positionen eingestellt
werden: normal oder Blendschutz.
Elektrochromatischer Spiegel
Bei einigen Versionen ist ein
elektrochromatischer Spiegel mit Taste
ON/OFF für die Aktivierung/
Deaktivierung der elektrochromer
Funktion vorhanden. Nach Einlegen des
Rückwärtsgangs wird die
Abblendfunktion automatisch
deaktiviert.
AUSSENSPIEGEL
12)
Elektrische Einstellung
Die Einstellung/das Umklappen der
Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Den gewünschten Spiegel mit dem
Schalter 1 Abb. 17 wählen:
Position A: Wahl des linken Spiegels;
Position C: Wahl des rechten Spiegels.
Um den Spiegel auszurichten, die Taste
2 in die vier Pfeilrichtungen drücken.
ZUR BEACHTUNG Nach der Einstellung
den Schalter 1 auf B stellen, um
unabsichtliche Verschiebungen zu
vermeiden.
Elektrisches Umklappen des Spiegels
(wo vorgesehen)
Um die Spiegel einzuklappen, die Taste
3 drücken. Um die Spiegel wieder in
Fahrposition zu bringen, die Taste erneut
betätigen.
Manuelles Abklappen des Spiegels
Wenn notwendig, die Außenspiegel
manuell einklappen.
ZUR BEACHTUNG Während der Fahrt
müssen die Spiegel immer ausgeklappt
sein.
ZUR BEACHTUNG
12)Der leicht gekrümmte Außenrückspiegel
auf der Fahrerseite verfälscht ein wenig die
Einschätzung des Abstandes.
16A0J0108C
17A0J0022C
18
DAS FAHRZEUG KENNEN
Page 21 of 222

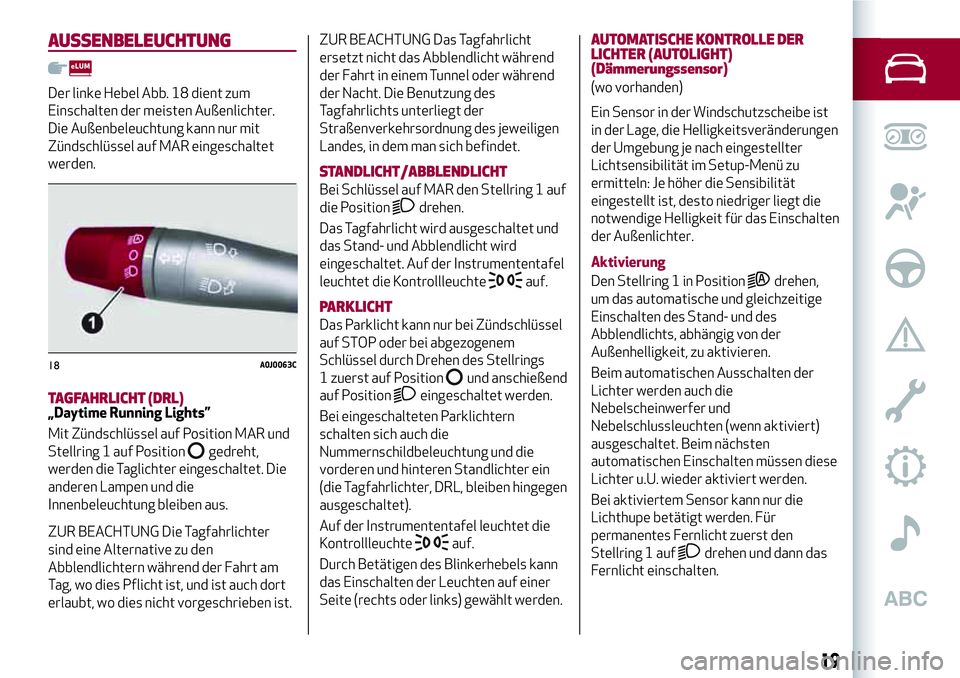

AUSSENBELEUCHTUNG
Der linke Hebel Abb. 18 dient zum
Einschalten der meisten Außenlichter.
Die Außenbeleuchtung kann nur mit
Zündschlüssel auf MAR eingeschaltet
werden.
TAGFAHRLICHT (DRL)„Daytime Running Lights”
Mit Zündschlüssel auf Position MAR und
Stellring 1 auf Position
gedreht,
werden die Taglichter eingeschaltet. Die
anderen Lampen und die
Innenbeleuchtung bleiben aus.
ZUR BEACHTUNG Die Tagfahrlichter
sind eine Alternative zu den
Abblendlichtern während der Fahrt am
Tag, wo dies Pflicht ist, und ist auch dort
erlaubt, wo dies nicht vorgeschrieben ist.ZUR BEACHTUNG Das Tagfahrlicht
ersetzt nicht das Abblendlicht während
der Fahrt in einem Tunnel oder während
der Nacht. Die Benutzung des
Tagfahrlichts unterliegt der
Straßenverkehrsordnung des jeweiligen
Landes, in dem man sich befindet.
STANDLICHT/ABBLENDLICHT
Bei Schlüssel auf MAR den Stellring 1 auf
die Position
drehen.
Das Tagfahrlicht wird ausgeschaltet und
das Stand- und Abblendlicht wird
eingeschaltet. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
PARKLICHT
Das Parklicht kann nur bei Zündschlüssel
auf STOP oder bei abgezogenem
Schlüssel durch Drehen des Stellrings
1 zuerst auf Position
und anschießend
auf Position
eingeschaltet werden.
Bei eingeschalteten Parklichtern
schalten sich auch die
Nummernschildbeleuchtung und die
vorderen und hinteren Standlichter ein
(die Tagfahrlichter, DRL, bleiben hingegen
ausgeschaltet).
Auf der Instrumententafel leuchtet die
Kontrollleuchte
auf.
Durch Betätigen des Blinkerhebels kann
das Einschalten der Leuchten auf einer
Seite (rechts oder links) gewählt werden.
AUTOMATISCHE KONTROLLE DER
LICHTER (AUTOLIGHT)
(Dämmerungssensor)
(wo vorhanden)
Ein Sensor in der Windschutzscheibe ist
in der Lage, die Helligkeitsveränderungen
der Umgebung je nach eingestellter
Lichtsensibilität im Setup-Menü zu
ermitteln: Je höher die Sensibilität
eingestellt ist, desto niedriger liegt die
notwendige Helligkeit für das Einschalten
der Außenlichter.
Aktivierung
Den Stellring 1 in Position
drehen,
um das automatische und gleichzeitige
Einschalten des Stand- und des
Abblendlichts, abhängig von der
Außenhelligkeit, zu aktivieren.
Beim automatischen Ausschalten der
Lichter werden auch die
Nebelscheinwerfer und
Nebelschlussleuchten (wenn aktiviert)
ausgeschaltet. Beim nächsten
automatischen Einschalten müssen diese
Lichter u.U. wieder aktiviert werden.
Bei aktiviertem Sensor kann nur die
Lichthupe betätigt werden. Für
permanentes Fernlicht zuerst den
Stellring 1 auf
drehen und dann das
Fernlicht einschalten.
18A0J0063C
19
Page 22 of 222

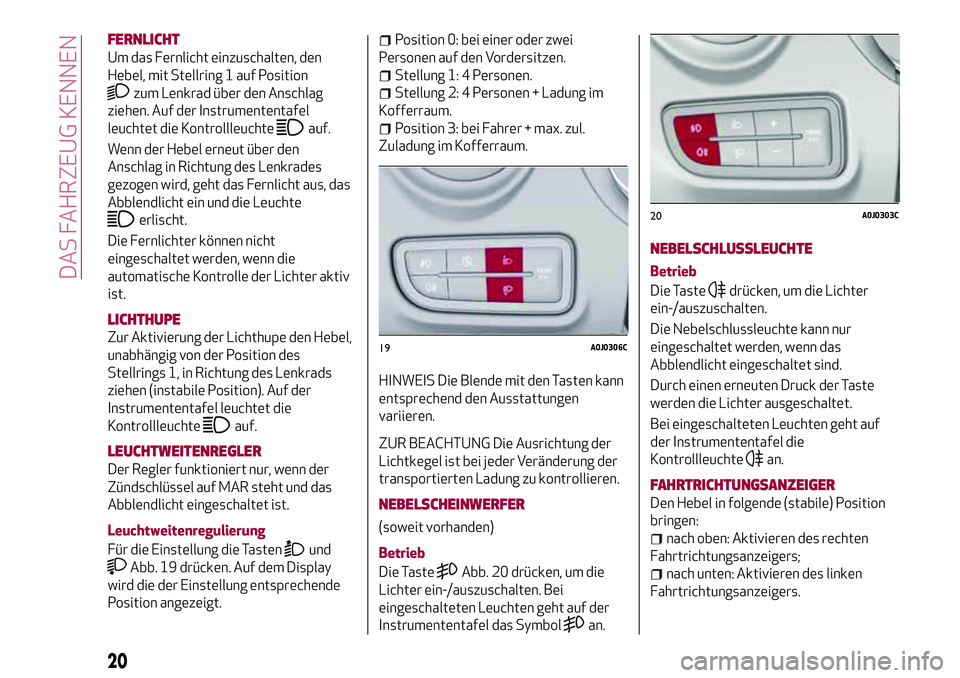

FERNLICHT
Um das Fernlicht einzuschalten, den
Hebel, mit Stellring 1 auf Position
zum Lenkrad über den Anschlag
ziehen. Auf der Instrumententafel
leuchtet die Kontrollleuchte
auf.
Wenn der Hebel erneut über den
Anschlag in Richtung des Lenkrades
gezogen wird, geht das Fernlicht aus, das
Abblendlicht ein und die Leuchte
erlischt.
Die Fernlichter können nicht
eingeschaltet werden, wenn die
automatische Kontrolle der Lichter aktiv
ist.
LICHTHUPE
Zur Aktivierung der Lichthupe den Hebel,
unabhängig von der Position des
Stellrings 1, in Richtung des Lenkrads
ziehen (instabile Position). Auf der
Instrumententafel leuchtet die
Kontrollleuchte
auf.
LEUCHTWEITENREGLER
Der Regler funktioniert nur, wenn der
Zündschlüssel auf MAR steht und das
Abblendlicht eingeschaltet ist.
Leuchtweitenregulierung
Für die Einstellung die Tasten
und
Abb. 19 drücken. Auf dem Display
wird die der Einstellung entsprechende
Position angezeigt.
Position 0: bei einer oder zwei
Personen auf den Vordersitzen.
Stellung 1: 4 Personen.
Stellung 2: 4 Personen + Ladung im
Kofferraum.
Position 3: bei Fahrer + max. zul.
Zuladung im Kofferraum.
HINWEIS Die Blende mit den Tasten kann
entsprechend den Ausstattungen
variieren.
ZUR BEACHTUNG Die Ausrichtung der
Lichtkegel ist bei jeder Veränderung der
transportierten Ladung zu kontrollieren.
NEBELSCHEINWERFER
(soweit vorhanden)
Betrieb
Die Taste
Abb. 20 drücken, um die
Lichter ein-/auszuschalten. Bei
eingeschalteten Leuchten geht auf der
Instrumententafel das Symbol
an.
NEBELSCHLUSSLEUCHTE
Betrieb
Die Taste
drücken, um die Lichter
ein-/auszuschalten.
Die Nebelschlussleuchte kann nur
eingeschaltet werden, wenn das
Abblendlicht eingeschaltet sind.
Durch einen erneuten Druck der Taste
werden die Lichter ausgeschaltet.
Bei eingeschalteten Leuchten geht auf
der Instrumententafel die
Kontrollleuchte
an.
FAHRTRICHTUNGSANZEIGER
Den Hebel in folgende (stabile) Position
bringen:
nach oben: Aktivieren des rechten
Fahrtrichtungsanzeigers;
nach unten: Aktivieren des linken
Fahrtrichtungsanzeigers.
19A0J0306C
20A0J0303C
20
DAS FAHRZEUG KENNEN
Page 23 of 222

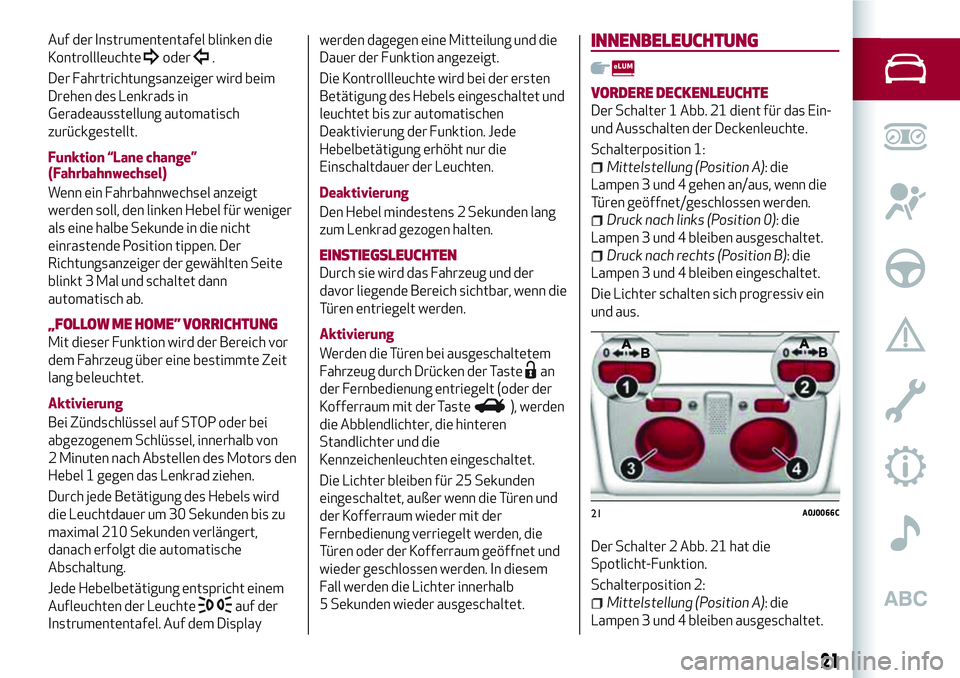

Auf der Instrumententafel blinken die
Kontrollleuchte
oder.
Der Fahrtrichtungsanzeiger wird beim
Drehen des Lenkrads in
Geradeausstellung automatisch
zurückgestellt.
Funktion “Lane change”
(Fahrbahnwechsel)
Wenn ein Fahrbahnwechsel anzeigt
werden soll, den linken Hebel für weniger
als eine halbe Sekunde in die nicht
einrastende Position tippen. Der
Richtungsanzeiger der gewählten Seite
blinkt 3 Mal und schaltet dann
automatisch ab.
„FOLLOW ME HOME” VORRICHTUNG
Mit dieser Funktion wird der Bereich vor
dem Fahrzeug über eine bestimmte Zeit
lang beleuchtet.
Aktivierung
Bei Zündschlüssel auf STOP oder bei
abgezogenem Schlüssel, innerhalb von
2 Minuten nach Abstellen des Motors den
Hebel 1 gegen das Lenkrad ziehen.
Durch jede Betätigung des Hebels wird
die Leuchtdauer um 30 Sekunden bis zu
maximal 210 Sekunden verlängert,
danach erfolgt die automatische
Abschaltung.
Jede Hebelbetätigung entspricht einem
Aufleuchten der Leuchte
auf der
Instrumententafel. Auf dem Displaywerden dagegen eine Mitteilung und die
Dauer der Funktion angezeigt.
Die Kontrollleuchte wird bei der ersten
Betätigung des Hebels eingeschaltet und
leuchtet bis zur automatischen
Deaktivierung der Funktion. Jede
Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung
Den Hebel mindestens 2 Sekunden lang
zum Lenkrad gezogen halten.
EINSTIEGSLEUCHTEN
Durch sie wird das Fahrzeug und der
davor liegende Bereich sichtbar, wenn die
Türen entriegelt werden.
Aktivierung
Werden die Türen bei ausgeschaltetem
Fahrzeug durch Drücken der Taste
an
der Fernbedienung entriegelt (oder der
Kofferraum mit der Taste
), werden
die Abblendlichter, die hinteren
Standlichter und die
Kennzeichenleuchten eingeschaltet.
Die Lichter bleiben für 25 Sekunden
eingeschaltet, außer wenn die Türen und
der Kofferraum wieder mit der
Fernbedienung verriegelt werden, die
Türen oder der Kofferraum geöffnet und
wieder geschlossen werden. In diesem
Fall werden die Lichter innerhalb
5 Sekunden wieder ausgeschaltet.
INNENBELEUCHTUNG
VORDERE DECKENLEUCHTE
Der Schalter 1 Abb. 21 dient für das Ein-
und Ausschalten der Deckenleuchte.
Schalterposition 1:
Mittelstellung (Position A): die
Lampen 3 und 4 gehen an/aus, wenn die
Türen geöffnet/geschlossen werden.
Druck nach links (Position 0): die
Lampen 3 und 4 bleiben ausgeschaltet.
Druck nach rechts (Position B): die
Lampen 3 und 4 bleiben eingeschaltet.
Die Lichter schalten sich progressiv ein
und aus.
Der Schalter 2 Abb. 21 hat die
Spotlicht-Funktion.
Schalterposition 2:
Mittelstellung (Position A): die
Lampen 3 und 4 bleiben ausgeschaltet.
21A0J0066C
21
Page 24 of 222

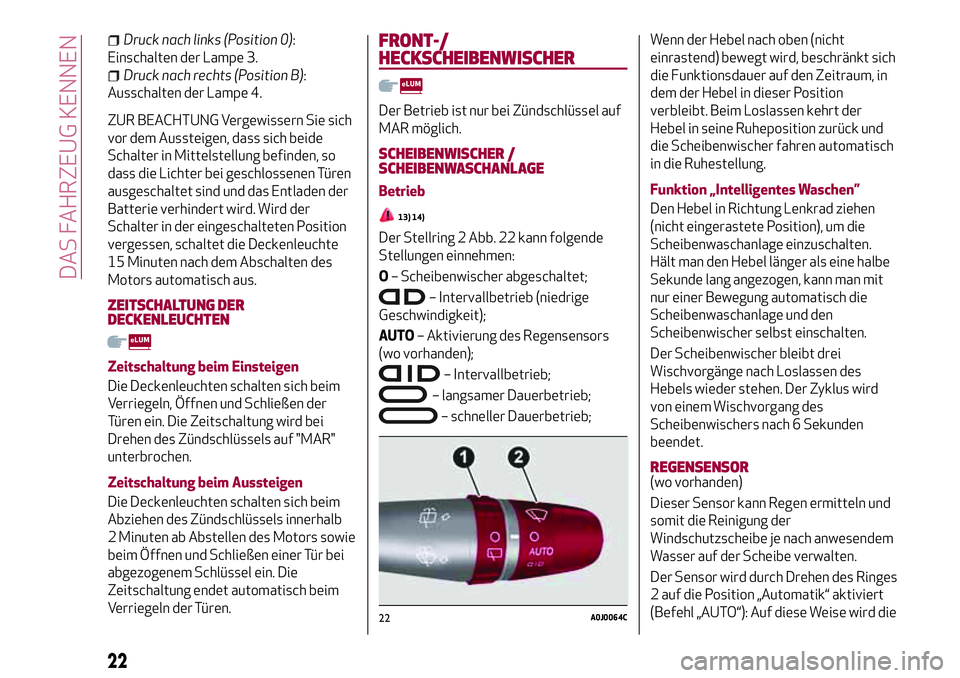

Druck nach links (Position 0):
Einschalten der Lampe 3.
Druck nach rechts (Position B):
Ausschalten der Lampe 4.
ZUR BEACHTUNG Vergewissern Sie sich
vor dem Aussteigen, dass sich beide
Schalter in Mittelstellung befinden, so
dass die Lichter bei geschlossenen Türen
ausgeschaltet sind und das Entladen der
Batterie verhindert wird. Wird der
Schalter in der eingeschalteten Position
vergessen, schaltet die Deckenleuchte
15 Minuten nach dem Abschalten des
Motors automatisch aus.
ZEITSCHALTUNG DER
DECKENLEUCHTEN
Zeitschaltung beim Einsteigen
Die Deckenleuchten schalten sich beim
Verriegeln, Öffnen und Schließen der
Türen ein. Die Zeitschaltung wird bei
Drehen des Zündschlüssels auf "MAR"
unterbrochen.
Zeitschaltung beim Aussteigen
Die Deckenleuchten schalten sich beim
Abziehen des Zündschlüssels innerhalb
2 Minuten ab Abstellen des Motors sowie
beim Öffnen und Schließen einer Tür bei
abgezogenem Schlüssel ein. Die
Zeitschaltung endet automatisch beim
Verriegeln der Türen.
FRONT-/
HECKSCHEIBENWISCHER
Der Betrieb ist nur bei Zündschlüssel auf
MAR möglich.
SCHEIBENWISCHER /
SCHEIBENWASCHANLAGE
Betrieb
13) 14)
Der Stellring 2 Abb. 22 kann folgende
Stellungen einnehmen:
O– Scheibenwischer abgeschaltet;
– Intervallbetrieb (niedrige
Geschwindigkeit);
AUTO– Aktivierung des Regensensors
(wo vorhanden);
– Intervallbetrieb;
– langsamer Dauerbetrieb;
– schneller Dauerbetrieb;Wenn der Hebel nach oben (nicht
einrastend) bewegt wird, beschränkt sich
die Funktionsdauer auf den Zeitraum, in
dem der Hebel in dieser Position
verbleibt. Beim Loslassen kehrt der
Hebel in seine Ruheposition zurück und
die Scheibenwischer fahren automatisch
in die Ruhestellung.
Funktion „Intelligentes Waschen”
Den Hebel in Richtung Lenkrad ziehen
(nicht eingerastete Position), um die
Scheibenwaschanlage einzuschalten.
Hält man den Hebel länger als eine halbe
Sekunde lang angezogen, kann man mit
nur einer Bewegung automatisch die
Scheibenwaschanlage und den
Scheibenwischer selbst einschalten.
Der Scheibenwischer bleibt drei
Wischvorgänge nach Loslassen des
Hebels wieder stehen. Der Zyklus wird
von einem Wischvorgang des
Scheibenwischers nach 6 Sekunden
beendet.
REGENSENSOR(wo vorhanden)
Dieser Sensor kann Regen ermitteln und
somit die Reinigung der
Windschutzscheibe je nach anwesendem
Wasser auf der Scheibe verwalten.
Der Sensor wird durch Drehen des Ringes
2 auf die Position „Automatik“ aktiviert
(Befehl „AUTO“): Auf diese Weise wird die
22A0J0064C
22
DAS FAHRZEUG KENNEN
