2019.5 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

Schlüssel, Türen, Fenster31Schließen
Griff auf der Innenseite verwenden.
Zentralverriegelung 3 26.
Sensorgesteuerte Heckklappe
9 Warnung
Vorsicht bei Betätigung der
sensorgesteuerten Heckklappe.
Verletzungsgefahr, vor allem für
Kinder.
Die Bewegung der Heckklappe
beim Öffnen und Schließen
beobachten. Darauf achten, dass
nichts eingeklemmt wird und dass sich niemand im Bewegungsbe‐
reich aufhält.
Die sensorgesteuerte Heckklappe
kann folgendermaßen betätigt
werden:
● Elektronischer Schlüssel.
● Freihandbedienung per Bewe‐ gungssensor unter dem Heck‐
stoßfänger.
● Betätigen der Taste unter der Heckklappenleiste und C an
der offenen Heckklappe.
● Betätigen des Schalters C
innen an der Fahrertür.
Bei Fahrzeugen mit Automatikge‐
triebe kann die Heckklappe nur bei
stehendem Fahrzeug und Wählhebel
in P betätigt werden.
Bei Betätigung der sensorgesteuer‐ ten Heckklappe blinken die Blinker
und ein akustisches Signal ertönt.
Hinweis
Die Betätigung der sensorgesteuer‐
ten Heckklappe betätigt nicht die
Zentralverriegelung. Um die Heck‐
klappe mit der Taste am elektroni‐ schen Schlüssel, mit der Taste an
der Heckklappe oder mithilfe der Freihandfunktion zu öffnen, ist esnicht erforderlich, das Fahrzeug zu
entriegeln. Vorbedingung ist, dass
sich der elektronische Schlüssel
außerhalb des Fahrzeugs innerhalb
eines Bereichs von etwa 1 m zur
Heckklappe befindet.
Den elektronischen Schlüssel nicht
im Laderaum lassen.
Das Fahrzeug nach dem Schließen
verriegeln, falls es zuvor entriegelt
wurde.
Zentralverriegelung 3 26.

32Schlüssel, Türen, FensterBedienung mit dem elektronischen
Schlüssel
Zweimal auf X drücken, um die
Heckklappe zu öffnen oder zu schlie‐
ßen. Um ein unbeabsichtigtes Öffnen
der Heckklappe zu vermeiden, X
während des Verriegelns bzw. Entrie‐ gelns länger gedrückt halten.
Freihandbedienung per
Bewegungssensor unter dem
Heckstoßfänger
Um die Heckklappe zu öffnen oder zu
schließen, den Fuß im mittleren
Bereich unter dem hinteren Stoßfän‐
ger schnell vor und zurück bewegen.
Den Fuß nicht unter dem Stoßfänger
halten. Der elektronische Schlüssel
muss sich außerhalb des Fahrzeugs
in einem Umkreis von ca. 1 m um die
Heckklappe befinden. Sobald die
Fußbewegung vom Sensor erkannt
wird, betätigt das System nach einer
kurzen Verzögerung die Heckklappe.
9 Gefahr
Im Freihandbetrieb keine Fahr‐
zeugteile an der Fahrzeugunter‐
seite berühren. Es besteht die
Gefahr von Verletzungen durch
heiße Motorteile.
Bedienung über die Taste unter der
Heckklappenleiste
Zum Öffnen der Heckklappe die
Taste unter der Heckklappenleiste drücken, bis sich die Heckklappe
bewegt. Wenn das Fahrzeug verrie‐
gelt ist, muss sich der elektronische

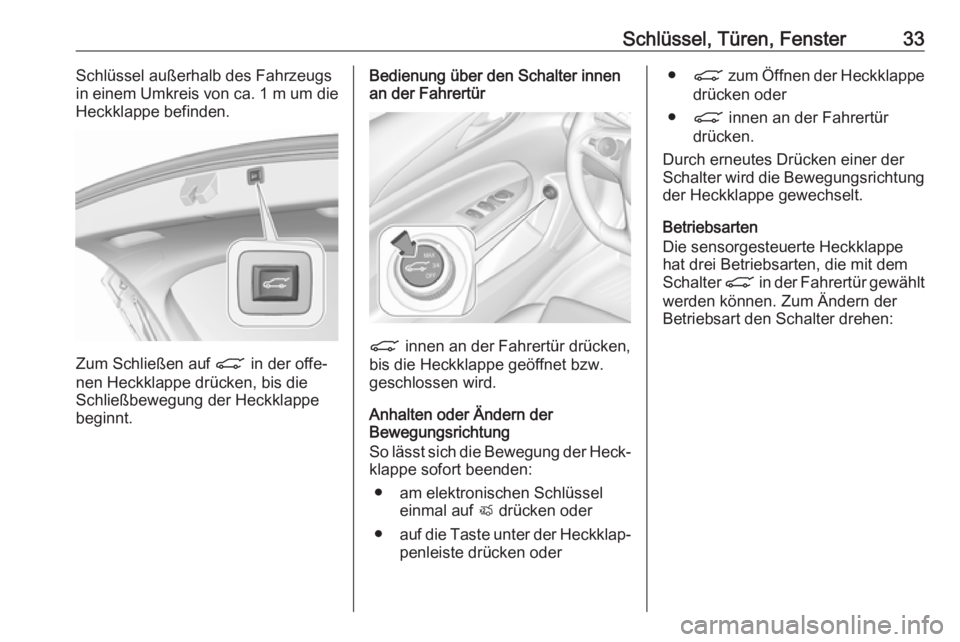

Schlüssel, Türen, Fenster33Schlüssel außerhalb des Fahrzeugs
in einem Umkreis von ca. 1 m um die
Heckklappe befinden.
Zum Schließen auf C in der offe‐
nen Heckklappe drücken, bis die Schließbewegung der Heckklappebeginnt.
Bedienung über den Schalter innen
an der Fahrertür
C innen an der Fahrertür drücken,
bis die Heckklappe geöffnet bzw.
geschlossen wird.
Anhalten oder Ändern der
Bewegungsrichtung
So lässt sich die Bewegung der Heck‐ klappe sofort beenden:
● am elektronischen Schlüssel einmal auf X drücken oder
● auf die Taste unter der Heckklap‐
penleiste drücken oder
● C zum Öffnen der Heckklappe
drücken oder
● C innen an der Fahrertür
drücken.
Durch erneutes Drücken einer der
Schalter wird die Bewegungsrichtung der Heckklappe gewechselt.
Betriebsarten
Die sensorgesteuerte Heckklappe
hat drei Betriebsarten, die mit dem
Schalter C in der Fahrertür gewählt
werden können. Zum Ändern der
Betriebsart den Schalter drehen:

34Schlüssel, Türen, Fenster
●MAX : Die sensorgesteuerte
Heckklappe öffnet auf volle
Höhe.
● 3/4: Die sensorgesteuerte Heck‐
klappe öffnet auf eine einstell‐
bare, verringerte Höhe.
● Off: Die Heckklappe kann nur
von Hand geöffnet und geschlos‐
sen werden.
Einstellen der verringerten
Öffnungshöhe in der Betriebsart 3/4
1. Betriebsartenschalter auf 3/4
drehen.
2. Die sensorgesteuerte Heck‐ klappe mit einem der Betäti‐
gungsschalter öffnen.
3. Die Bewegung auf der gewünsch‐
ten Höhe mit einem der Betäti‐
gungsschalter anhalten. Falls
nötig, die angehaltene Heck‐
klappe von Hand auf die
gewünschte Position stellen.
4. Die Taste C an der Innenseite
der geöffneten Heckklappe
3 Sekunden lang gedrückt halten.
Hinweis
Die Öffnungshöhe muss ebenerdig
programmiert werden.
Ein akustisches Signal bestätigt die
neue Einstellung und die Blinker blin‐
ken. Die verringerte Höhe muss
einem Öffnungswinkel über 30°
entsprechen.
Beim Drehen des Einstellschalters in
der Fahrertür auf die mittlere
Betriebsart 3/4 endet das Öffnen der
sensorgesteuerten Heckklappe an
der neu eingestellten Position.
Die Heckklappe bleibt nur ab einer
bestimmten Mindesthöhe offen
stehen (Mindestöffnungswinkel von
30°). Die Öffnungshöhe kann nicht
auf einen Wert unterhalb dieser Höhe
programmiert werden.
Schutzfunktion
Wenn die sensorgesteuerte Heck‐
klappe beim Öffnen oder Schließen
auf ein Hindernis trifft, wird die Bewe‐ gungsrichtung automatisch umge‐
kehrt, so dass sie wieder etwas
zurückgeht. Mehrere Hindernisse in
einem Betätigungszyklus schalten
die Funktion ab. In diesem Fall die
Heckklappe von Hand schließen oder
öffnen.

Schlüssel, Türen, Fenster35Die sensorgesteuerte Heckklappe
hat Einklemmsensoren an den seitli‐
chen Kanten. Wenn die Sensoren
Hindernisse zwischen Heckklappe
und Rahmen erkennen, öffnet sich die Heckklappe, bis sie wieder betä‐
tigt oder manuell geschlossen wird.
Die Schutzfunktion wird durch einen
Warnton angezeigt.
Alle Hindernisse entfernen, bevor der
normale elektrische Betrieb wieder
aufgenommen wird.
Ist das Fahrzeug werkseitig mit einer
Zugvorrichtung ausgerüstet und ein
Anhänger elektrisch angeschlossen
wird, kann die sensorgesteuerte
Heckklappe nur manuell betätigt
werden.
Überlastung
Wenn die sensorgesteuerte Heck‐
klappe wiederholt in kurzen Zeitab‐
ständen bedient wird, wird die Funk‐
tion einige Zeit lang deaktiviert. Die
Heckklappe manuell in die Endposi‐
tion bewegen, um das System
zurückzusetzen.Allgemeine Hinweise für die
Betätigung der Heckklappe9 Gefahr
Nicht mit offener oder angelehnter
Heckklappe fahren, z. B. beim
Transport sperriger Gegenstände,
es könnten giftige Abgase, die
weder zu sehen noch zu riechen
sind, in das Fahrzeug gelangen. Dies kann zu Bewusstlosigkeit
und sogar zum Tod führen.
Achtung
Um Beschädigungen zu vermei‐
den, vor dem Öffnen der Heck‐
klappe prüfen, dass sich keine
Hindernisse wie etwa ein Gara‐
gentor im Bereich darüber befin‐
den. Den Bewegungsbereich über und hinter der Heckklappe stets
prüfen.
Hinweis
Die Montage bestimmter schwerer
Zubehörteile an der Heckklappe kann dazu führen, dass die Heck‐
klappe nicht offen bleibt.
Hinweis
Die Betätigung der sensorgesteuer‐
ten Heckklappe ist bei zu geringer
Batterieladung deaktiviert. In
diesem Fall kann die Heckklappe
möglicherweise auch manuell nicht
geöffnet werden.
Hinweis
Wenn die sensorgesteuerte Heck‐
klappe deaktiviert ist und alle Türen
entriegelt sind, kann die Heckklappe
manuell betätigt werden. In diesem
Fall muss zum Schließen der Heck‐ klappe erheblich mehr Kraft aufge‐
wendet werden.
Hinweis
Bei niedrigen Außentemperaturen öffnet sich die Heckklappe mögli‐
cherweise nicht vollständig. In
diesem Fall die Heckklappe manuell bis zur normalen Endstellung anhe‐ben.

36Schlüssel, Türen, FensterFahrzeugsicherungDiebstahlsicherung9 Warnung
Nicht Einschalten, wenn sich
Personen im Fahrzeug befinden! Entriegeln von innen ist nicht
möglich.
Das System sichert alle Türen. Damit das System aktiviert werden kann,
müssen alle Türen geschlossen sein.
Beim Entriegeln des Fahrzeugs wird
die mechanische Diebstahlsicherung
ausgeschaltet. Mit der Zentralverrie‐
gelungstaste im Fahrzeuginnenraum
ist dies nicht möglich.
Aktivierung
e an der Fernsteuerung oder am elek‐
tronischen Schlüssel zweimal inner‐
halb von 5 Sekunden drücken.
Diebstahlwarnanlage Die Diebstahlwarnanlage ist mit der
Diebstahlsicherung gekoppelt.
Überwacht werden: ● Türen, Heckklappe, Motorhaube
● Fahrgastraum einschließlich angeschlossener Laderaum
●Neigung des Fahrzeugs, z. B. ob
es angehoben wird
● Zündung
Aktivierung Alle Türen müssen geschlossen sein
und der elektronische Schlüssel des elektronischen Schlüsselsystems
darf sich nicht im Fahrzeug befinden.
Ansonsten kann das System nicht
aktiviert werden.
● Funkfernbedienung: Die Aktivie‐ rung erfolgt 30 Sekunden nach
dem Verriegeln des Fahrzeugs
durch einmaliges Drücken auf e.
● Elektronisches Schlüsselsystem:
Die Aktivierung erfolgt
30 Sekunden nach dem Verrie‐
geln des Fahrzeugs durch
Drücken auf die Taste an einem
beliebigen Außentürgriff.

Schlüssel, Türen, Fenster37
●Funkfernbedienung oder elektro‐
nischer Schlüssel: direkt durch
zweimaliges Drücken auf e inner‐
halb von 5 Sekunden.
● Elektronisches Schlüsselsystem mit aktivierter passiver Verriege‐
lung: nach passiver Verriegelung
kurzzeitig aktiviert.
Hinweis
Veränderungen im Fahrzeuginnen‐
raum, z. B. das Anbringen von Sitz‐ bezügen sowie offene Fenster oder
ein offenes Schiebedach, können
die Funktion der Innenraumüber‐
wachung beeinträchtigen.
Einschalten ohne Überwachung
des Fahrzeuginnenraums und
der Fahrzeugneigung
Wenn Tiere im Fahrzeug zurückge‐
lassen werden, muss die Überwa‐
chung des Fahrzeuginnenraums und der Fahrzeugneigung abgeschaltet
werden, weil laute Ultraschallsignale oder Bewegungen den Alarm auslö‐
sen. Auch ausschalten, wenn das
Fahrzeug auf einer Fähre oder einem
Zug transportiert wird.
1. Heckklappe, Motorhaube, Fens‐ ter und Schiebedach schließen.
2. o drücken. Die LED in der Taste
o leuchtet maximal 10 Minuten
lang.
3. Türen schließen.
4. Diebstahlwarnanlage aktivieren.
Im Fahrerinfodisplay wird eine
Statusmeldung angezeigt.
Status-LED
Die Status-LED ist in den Sensor
oben auf der Instrumententafel inte‐
griert.

38Schlüssel, Türen, FensterStatus während der ersten
30 Sekunden nach Einschalten der
Diebstahlwarnanlage:LED leuchtet:Test, Aktivi‐
erungsverzöge‐
rungLED blinkt
schnell:Türen, Heck‐
klappe oder
Motorhaube nicht
komplett
geschlossen oder
Systemfehler
Status nach Aktivierung des
Systems:
LED blinkt
langsam:System ist aktiviert
Bei Störungen Hilfe einer Werkstatt in Anspruch nehmen.
Ausschalten Funkfernbedienung: Beim Entriegelndes Fahrzeugs durch Drücken auf c
wird die Diebstahlwarnanlage deakti‐
viert.
Elektronisches Schlüsselsystem:
Beim Entriegeln des Fahrzeugs durch
Drücken der Taste an einem Außen‐
türgriff wird die Diebstahlwarnanlage deaktiviert.
Der elektronische Schlüssel muss
sich außerhalb des Fahrzeugs in
einem Umkreis von ca. 1 m um die
entsprechende Türseite befinden.
Das System wird nicht deaktiviert,
wenn die Fahrertür manuell oder mit
der Zentralverriegelungstaste im Fahrgastraum entriegelt wird.
Alarm
Bei Auslösung ertönt die Hupe,
gleichzeitig blinken die Warnblinker.
Anzahl und Dauer der Alarmsignale
sind gesetzlich vorgeschrieben.
Der Alarm kann durch Drücken auf c
am Schlüssel, durch Drücken auf die
Taste am Türgriff und durch Einschal‐
ten der Zündung deaktiviert werden.
Ein ausgelöster Alarm, der nicht vom
Fahrer abgebrochen wurde, wird
durch die Warnblinker angezeigt.
Beim nächsten Entriegeln des Fahr‐
zeugs mit der Fernsteuerung oder mit dem elektronischem Schlüssel blin‐
ken sie dreimal schnell. Außerdem wird nach dem Einschalten der
Zündung eine Warnmeldung im
Fahrerinfodisplay angezeigt.
Fahrzeugmeldungen 3 131.
Wenn die Batterie des Fahrzeugs
abgeklemmt werden soll (z. B. für
Wartungsarbeiten), muss die Alarm‐
sirene folgendermaßen deaktiviert
werden: Zündung an- und dann
ausschalten, dann Batterie innerhalb
von 15 Sekunden abklemmen.
