Service und Wartung303Fahrt auf schlechten und sandigen
Straßenbelägen, erhöhte Luftver‐ schmutzung, Vorhandensein von
Flugsand und hohem Staubgehalt,
Fahrt in Höhenlagen und hohe
Temperaturschwankungen. Unter
diesen erschwerten Bedingungen
sind bestimmte Wartungsarbeiten
möglicherweise häufiger als zu den
regelmäßigen Wartungsintervallen
erforderlich.
Die internationalen Serviceintervalle gelten für Länder, die nicht unter den europäischen Serviceintervallen
aufgeführt sind.
Serviceanzeige 3 110.
Bestätigungen Durchgeführte Servicearbeiten
werden im Service- und Garantieheft
bestätigt. Datum und Kilometerstand
werden durch Stempel und Unter‐
schrift der jeweiligen Werkstatt
ergänzt.
Darauf achten, dass das Service- und Garantieheft richtig ausgefüllt wird,
denn ein lückenloser Service-Nach‐
weis ist in Garantie- oder Kulanzfällen
von entscheidender Bedeutung.Außerdem wird es Ihnen beim
Verkauf des Fahrzeugs von Nutzen
sein.Empfohlene
Flüssigkeiten,
Schmierstoffe und Teile
Empfohlene Flüssigkeitenund Schmierstoffe
Ausschließlich Produkte verwenden,
die den empfohlenen Spezifikationen entsprechen.9 Warnung
Betriebsstoffe sind Gefahrstoffe
und können giftig sein. Vorsicht
beim Umgang mit diesen Stoffen.
Informationen auf den Behältern
beachten.
Motoröl
Motoröl wird nach Qualität und Visko‐sität klassifiziert. Bei der Entschei‐
dung, welches Motoröl verwendet
werden soll, ist Qualität wichtiger als Viskosität. Die Ölqualität stellt z. B.
sicher, dass der Motor sauber bleibt, vor Verschleiß geschützt ist, und dass das Öl nicht vorzeitig altert. Der

304Service und WartungViskositätswert gibt Auskunft über die
Zähflüssigkeit des Öls in einem
bestimmten Temperaturbereich.
Das geeignete Motoröl nach Qualität und niedrigster Umgebungstempera‐
tur auswählen 3 308.
Motoröl auffüllenAchtung
Verschüttetes Öl aufwischen und
ordnungsgemäß entsorgen.
Motoröle unterschiedlicher Hersteller
und Marken können gemischt
werden, sofern die vorgeschriebene
Motorölqualität und -viskosität gege‐
ben ist.
Die Verwendung von Motoröl für alle
Benzinmotoren, die nur die ACEA-
Spezifikation erfüllen, ist verboten, da unter bestimmten Betriebsbedingun‐
gen dadurch Motorschäden verur‐
sacht werden können.
Das geeignete Motoröl nach Qualität
und niedrigster Umgebungstempera‐
tur auswählen 3 308.
Zusätzliche Motoröladditive
Die Verwendung zusätzlicher Motor‐
öladditive kann Schäden verursa‐
chen und zum Verlust der Garantie
führen.
Motoröl-Viskositätsklassen
Die SAE-Viskositätsklasse gibt
Auskunft über die Zähflüssigkeit des Öls.
Mehrbereichsöle sind durch zwei
Zahlen gekennzeichnet, z. B.
SAE 5W-30. Die erste Zahl, gefolgt
von einem W, steht für die Niedrig‐
temperatur-Viskosität und die zweite
Zahl für die Hochtemperatur-Viskosi‐
tät.
Die geeignete Viskositätsklasse in
Abhängigkeit von der Mindestumge‐
bungstemperatur auswählen 3 308.
Alle empfohlenen Viskositätsgrade
sind für hohe Umgebungstemperatu‐
ren geeignet.Kühlmittel und Frostschutz
Nur für das Fahrzeug zugelassenes
silikatfreies (OAT) Long-Life-Kühlmit‐ tel (LLC) und Frostschutzmittel
verwenden. Hilfe einer Werkstatt in
Anspruch nehmen.
Das System wird werkseitig mit für
ausgezeichneten Korrosionsschutz und Frostschutz bis ca. -28 °C
bestimmtem Kühlmittel befüllt. In
Regionen, in denen es sehr kalt wird,
bietet das werkseitig eingefüllte Kühl‐ mittel Frostschutz bis ca. -37 °C.
Diese Konzentration sollte das ganze
Jahr über beibehalten werden. Die
Verwendung zusätzlicher Kühlmittel‐ zusätze, die zusätzlichen Korrosions‐ schutz bieten und kleinere Leckagen
abdichten sollen, kann zu Funktions‐
störungen führen. Für die Folgen der
Verwendung zusätzlicher Kühlmittel‐
zusätze wird keine Haftung übernom‐
men.

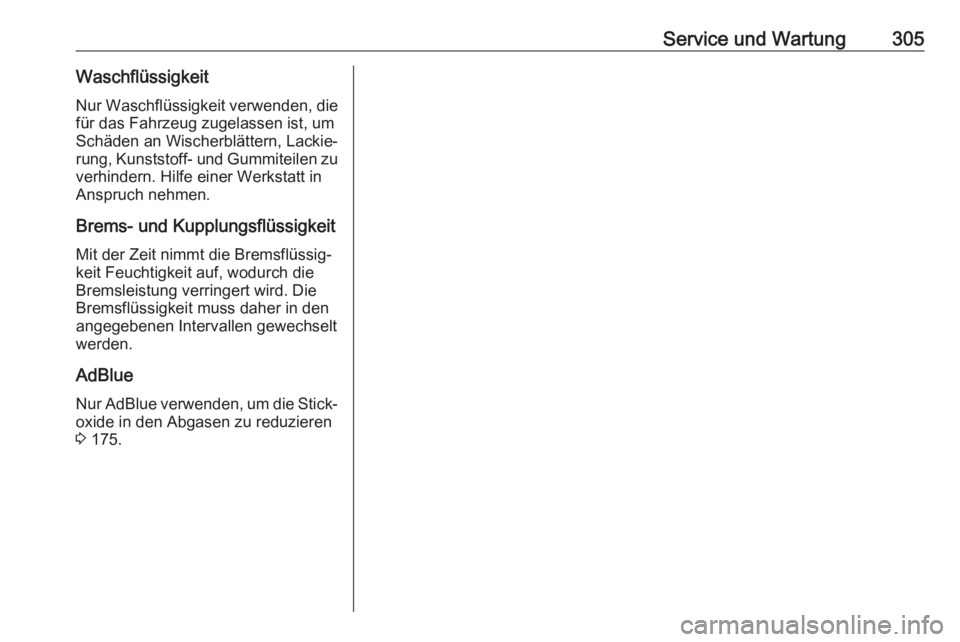

Service und Wartung305WaschflüssigkeitNur Waschflüssigkeit verwenden, die
für das Fahrzeug zugelassen ist, um
Schäden an Wischerblättern, Lackie‐
rung, Kunststoff- und Gummiteilen zu verhindern. Hilfe einer Werkstatt in
Anspruch nehmen.
Brems- und Kupplungsflüssigkeit
Mit der Zeit nimmt die Bremsflüssig‐
keit Feuchtigkeit auf, wodurch die
Bremsleistung verringert wird. Die
Bremsflüssigkeit muss daher in den
angegebenen Intervallen gewechselt
werden.
AdBlueNur AdBlue verwenden, um die Stick‐ oxide in den Abgasen zu reduzieren
3 175.

306Technische DatenTechnische DatenFahrzeugidentifizierung.............306
Fahrzeug-Identifizierungsnum‐ mer ......................................... 306
Typschild ................................. 306
Motorenidentifizierung .............307
Fahrzeugdaten .......................... 308
Empfohlene Flüssigkeiten und Schmierstoffe ......................... 308
Motordaten .............................. 311
Fahrwerte ................................ 313
Abmessungen ......................... 316
Füllmengen .............................. 317
Reifendrücke ........................... 318
Einbaumaße der Anhängerzug‐ vorrichtung .............................. 322Fahrzeugidentifizierung
Fahrzeug-Identifizierungs‐nummer
Die Fahrzeug-Identifizierungsnum‐
mer ist durch die Windschutzscheibe
sichtbar.
Die Fahrzeug-Identifizierungsnum‐
mer kann auf dem Typschild und im
Bodenblech, unter der Bodenmatte
oder im Motorraum am rechten
Karosserieblech eingestanzt sein.
Typschild
Das Typschild befindet sich am linken
oder rechten Vordertürrahmen.

Technische Daten307Angaben auf dem Typschild:1:Hersteller2:Genehmigungsnummer3:Fahrzeug-Identifizierungsnum‐
mer4:zulässiges Gesamtgewicht in kg5:zulässiges Zuggesamtgewicht in
kg6:maximal zulässige Vorderachs‐
last in kg7:maximal zulässige Hinterachs‐
last in kg8:Fahrzeug- oder länderspezifi‐
sche Daten, z. B. MY = Modell‐
jahr
Vorder- und Hinterachslast dürfen
zusammen das zulässige Gesamtge‐
wicht nicht überschreiten.
Das Leergewicht des Fahrzeugs
hängt von der Fahrzeugspezifikation
ab, zum Beispiel von optionaler
Ausrüstung und Zubehör. Siehe
EWG-Konformitätszertifikat im Liefer‐ umfang des Fahrzeugs oder natio‐
nale Zulassungsdokumente.
Die technischen Daten wurden in
Übereinstimmung mit den EG-
Normen ermittelt. Änderungen vorbe‐ halten. Angaben in den Fahrzeugpa‐
pieren haben stets Vorrang gegen‐
über Angaben in der Betriebsanlei‐
tung.
Motorenidentifizierung
Die Tabellen mit den technischen
Daten enthalten die Motoridentifikati‐
onscodes. In der Motordatentabelle
ist zusätzlich der Entwicklungscode
angegeben.
Motordaten 3 311.
Zum Ermitteln des Motors die EWG- Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, oder andere, nationale Zulassungspapiere
zu Rate ziehen.
Das Konformitätszertifikat enthält den
Motoridentifizierungscode, weitere
nationale Angaben und unter
Umständen den Entwicklungscode.
Hubraum und Motorleistung überprü‐ fen, um den jeweiligen Motor zu iden‐
tifizieren.

308Technische DatenFahrzeugdatenEmpfohlene Flüssigkeiten und Schmierstoffe Europäischer Serviceplan
Benötigte MotorölqualitätAlle Länder mit europäischem Wartungsintervall 3 302MotorölqualitätOtto-Motoren
D15XHL, D15XHTOtto-Motor D16SHTDieselmotorendexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Nur Dieselmotoren D20DTH, D20DTR: Wenn die oben genannten Qualitäten nicht verfügbar sind, darf zwischen jedem
Ölwechsel einmal maximal 1 l Motoröl der Qualität ACEA C3 verwendet werden.
Motoröl-Viskositätsklassen
Alle Länder mit europäischem Wartungsintervall 3 302UmgebungstemperaturOtto- und Dieselmotorennicht unter -25 °CSAE 0W-20 oder SAE 0W-30 oder SAE 0W-40SAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-20 oder SAE 0W-30 oder SAE 0W-40

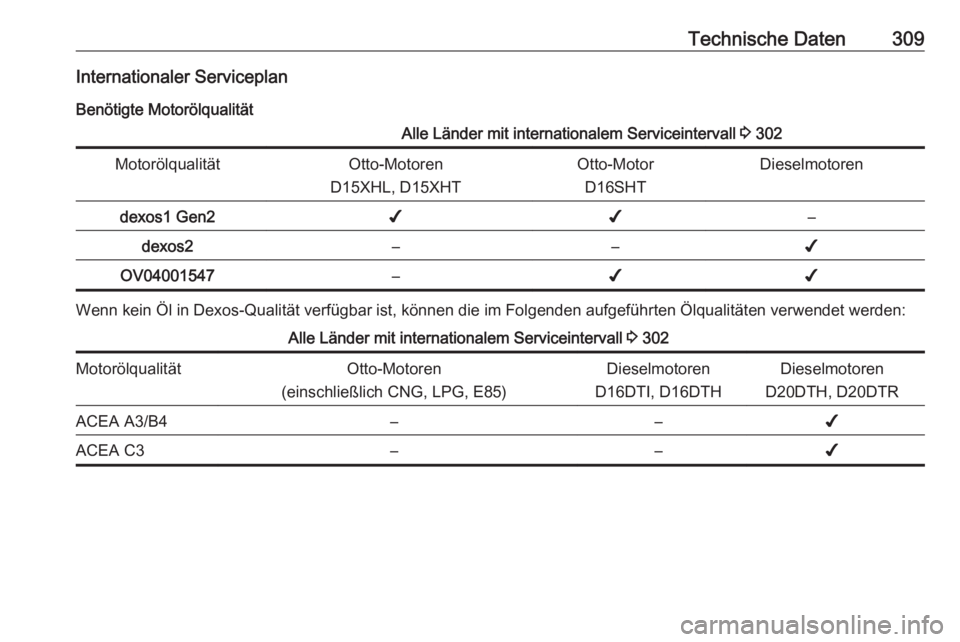

Technische Daten309Internationaler ServiceplanBenötigte MotorölqualitätAlle Länder mit internationalem Serviceintervall 3 302MotorölqualitätOtto-Motoren
D15XHL, D15XHTOtto-Motor D16SHTDieselmotorendexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Wenn kein Öl in Dexos-Qualität verfügbar ist, können die im Folgenden aufgeführten Ölqualitäten verwendet werden:
Alle Länder mit internationalem Serviceintervall 3 302MotorölqualitätOtto-Motoren
(einschließlich CNG, LPG, E85)Dieselmotoren
D16DTI, D16DTHDieselmotoren
D20DTH, D20DTRACEA A3/B4––✔ACEA C3––✔

310Technische DatenMotoröl-ViskositätsklassenAlle Länder mit internationalem Serviceintervall 3 302UmgebungstemperaturOtto- und Dieselmotorennicht unter -25 °CSAE 0W-20 oder SAE 0W-30 oder SAE 0W-40SAE 5W-30 oder SAE 5W-40unter -25 °CSAE 0W-20 oder SAE 0W-30 oder SAE 0W-40nicht unter -20 °CSAE 10W-30 1)
oder SAE 10W-40 1)1)
Zulässig, aber es wird die Verwendung von Ölen mit Dexos-Qualität empfohlen.
