2019.5 OPEL INSIGNIA BREAK Betriebsanleitung (in German)

Fahrzeugwartung263
3. Die Lampe aus der Lampenfas‐sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Fernlicht (2)
1. Die Kappe nach links drehen und abnehmen.
2. Lampenfassung lösen, indemderen Halterung nach vorn
gedrückt wird. Die Lampenfas‐
sung aus dem Reflektorgehäuse
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Lampenfassung einsetzen.
5. Die Kappe einsetzen und nach rechts drehen.
Vordere Blinkleuchte Defekte LED in einer Werkstatt erset‐
zen lassen.

264FahrzeugwartungStandlicht
Defekte LED in einer Werkstatt erset‐ zen lassen.
Tagfahrlicht Defekte LED in einer Werkstatt erset‐zen lassen.
LED-Scheinwerfer Die Scheinwerfer für Abblend- und
Fernlicht, das Standlicht, das
Tagfahrlicht und die Blinker sind LED-
Leuchten und können nicht ersetzt
werden.
Die Leuchten im Fall einer Störung in
einer Werkstatt reparieren lassen.Nebelscheinwerfer
1. Grand Sport, Sports Tourer
Die Spitze eines Schlitzschrau‐
bendrehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Den Schraubendreher in die Aussparung an der Kante der
Abdeckung stecken. Die Abde‐
ckung vorsichtig abhebeln und
lösen.
Country Tourer
Die Schraube mit einem Torx-
Schraubendreher lösen.
2. Grand Sport, Sports Tourer

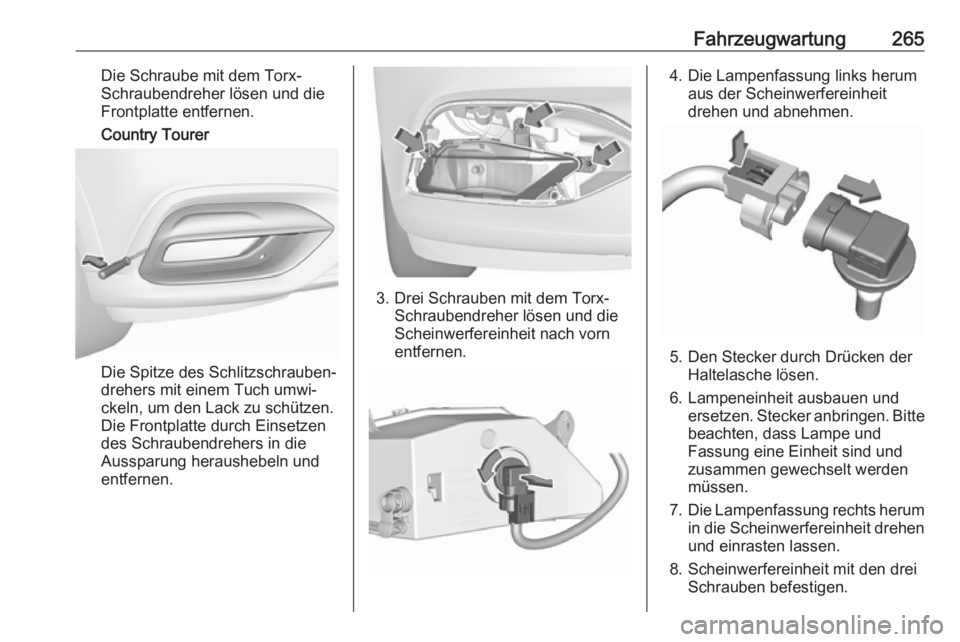

Fahrzeugwartung265Die Schraube mit dem Torx-
Schraubendreher lösen und die
Frontplatte entfernen.
Country Tourer
Die Spitze des Schlitzschrauben‐
drehers mit einem Tuch umwi‐
ckeln, um den Lack zu schützen.
Die Frontplatte durch Einsetzen
des Schraubendrehers in die
Aussparung heraushebeln und
entfernen.
3. Drei Schrauben mit dem Torx- Schraubendreher lösen und die
Scheinwerfereinheit nach vorn
entfernen.
4. Die Lampenfassung links herum aus der Scheinwerfereinheit
drehen und abnehmen.
5. Den Stecker durch Drücken der Haltelasche lösen.
6. Lampeneinheit ausbauen und ersetzen. Stecker anbringen. Bittebeachten, dass Lampe und
Fassung eine Einheit sind und
zusammen gewechselt werden
müssen.
7. Die Lampenfassung rechts herum
in die Scheinwerfereinheit drehen und einrasten lassen.
8. Scheinwerfereinheit mit den drei Schrauben befestigen.

266Fahrzeugwartung9. Blende anbringen und Schraubefestziehen.
10. Grand Sport, Sports Tourer
Abdeckung anbringen und einras‐
ten lassen.
Rückleuchten Die Rück- und Bremsleuchten sind
LED-Leuchten. LED-Leuchten im
Störungsfall in einer Werkstatt erset‐
zen lassen.
Die Blinker, die Nebelschlussleuchte
und das Rückfahrlicht sind für Leucht‐ mittel ausgelegt und können wie
nachfolgend beschrieben ersetzt
werden.Grand Sport
Leuchteneinheit in der Karosserie
1. Abdeckung an der entsprechen‐ den Seite abnehmen.
2.Die zwei Kunststoff-Befestigungs‐
muttern von innen mit der Hand
abschrauben.
3. Leuchteneinheit vorsichtig aus der Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.

Fahrzeugwartung267
4. Die Lampenfassung des Blinkerslinks herum aus der Leuchtenein‐
heit drehen und abnehmen.
5. Leuchtmittel des Blinkers ausbauen und ersetzen.
6. Die Lampenfassung an derLeuchteneinheit befestigen.
7. Die Leuchteneinheit an der Fahr‐ zeugkarosserie befestigen und
die Haltemuttern von der Innen‐
seite des Laderaums aus festzie‐
hen. Abdeckung anbringen.
Leuchteneinheit in der Heckklappe
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.

268Fahrzeugwartung3. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
4. Die Lampenfassung links herum aus der Leuchteneinheit drehen
und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte
Rückfahrleuchte
6. Die Lampenfassung in die Leuchteneinheit einsetzen.
Leuchteneinheit in die Heck‐
klappe einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
Sports Tourer, Country Tourer
Leuchteneinheit in der Karosserie
1. Die Abdeckungen mit dem Schraubendreher öffnen. Beide
Schrauben lösen und abnehmen.

Fahrzeugwartung269
2. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
3. Die Lampenfassung des Blinkers links herum aus der Leuchtenein‐
heit drehen und abnehmen.
4. Blinkerleuchte aus der Lampen‐ fassung lösen und ersetzen.
5. Die Lampenfassung an der Leuchteneinheit befestigen.
6. Die Leuchteneinheit in die Karos‐ serie einsetzen und die Schrau‐
ben festziehen. Die Abdeckungen schließen.
Leuchteneinheit in der Heckklappe
1. Die Abdeckung an der Heck‐ klappe lösen und abnehmen.
2. Die Plastik-Kontermutter perHand abschrauben.

270Fahrzeugwartung
3. Leuchteneinheit vorsichtig ausder Aussparung nehmen und
entfernen. Darauf achten, dass
das Kabel nicht abgezogen wird.
4. Die Lampenfassung links herum aus der Leuchteneinheit drehen
und abnehmen.
Nebelschlussleuchte ( 1)
Rückfahrleuchte ( 2)
5. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
Nebelschlussleuchte
Rückfahrleuchte
6. Die Lampenfassung in die Leuchteneinheit einsetzen.
Leuchteneinheit in die Heck‐
klappe einsetzen und die
Schraube von der Innenseite aus
festziehen. Abdeckung anbrin‐
gen.
