2018 TOYOTA YARIS HATCHBACK Betriebsanleitungen (in German)

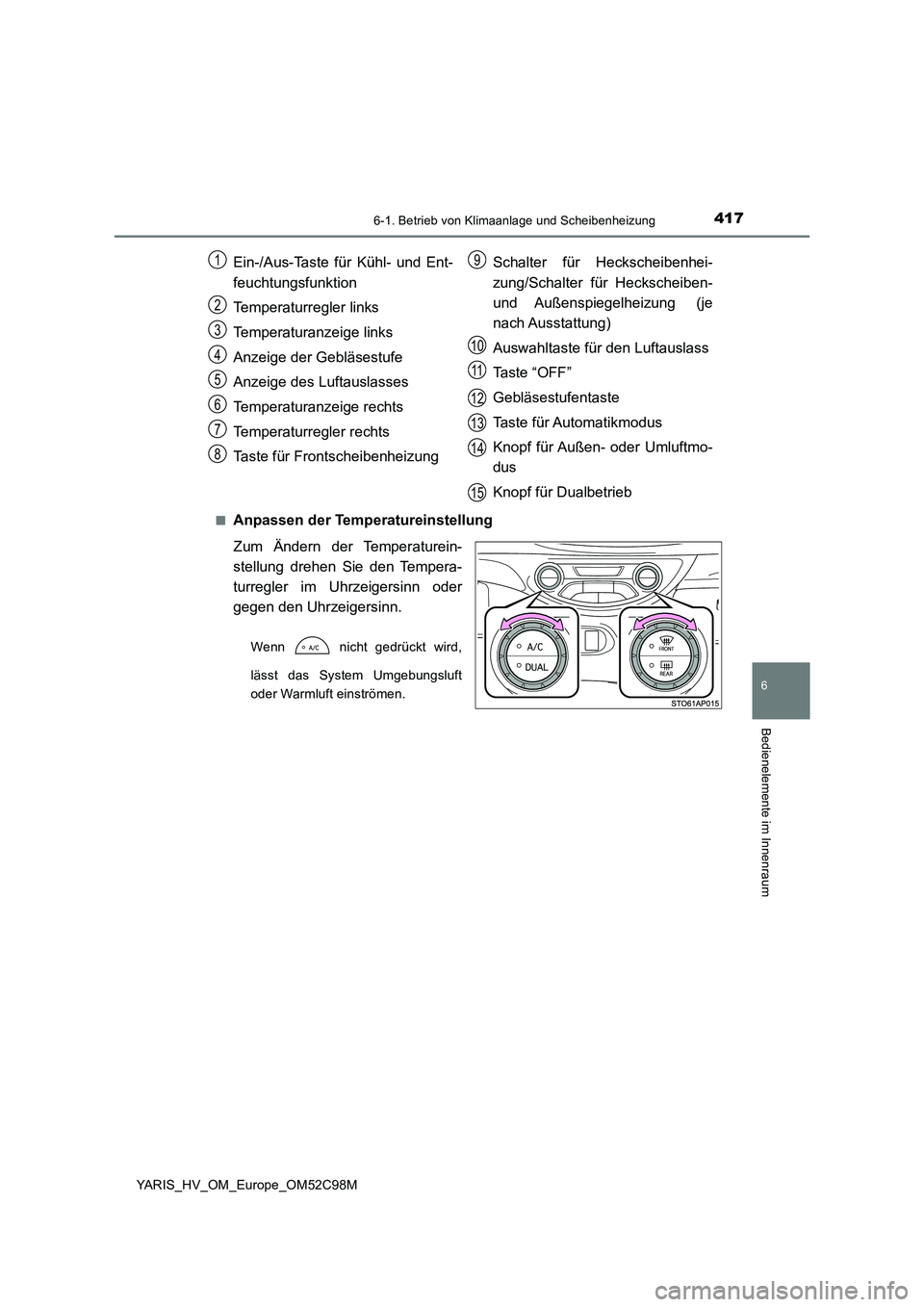

4176-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_HV_OM_Europe_OM52C98M
■Anpassen der Temperatureinstellung
Zum Ändern der Temperaturein-
stellung drehen Sie den Tempera-
turregler im Uhrzeigersinn oder
gegen den Uhrzeigersinn.
Wenn nicht gedrückt wird,
lässt das System Umgebungsluft
oder Warmluft einströmen.
Ein-/Aus-Taste für Kühl- und Ent-
feuchtungsfunktion
Temperaturregler links
Temperaturanzeige links
Anzeige der Gebläsestufe
Anzeige des Luftauslasses
Temperaturanzeige rechts
Temperaturregler rechts
Taste für Frontscheibenheizung
Schalter für Heckscheibenhei-
zung/Schalter für Heckscheiben-
und Außenspiegelheizung (je
nach Ausstattung)
Auswahltaste für den Luftauslass
Ta s t e “ O F F ”
Gebläsestufentaste
Taste für Automatikmodus
Knopf für Außen- oder Umluftmo-
dus
Knopf für Dualbetrieb
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

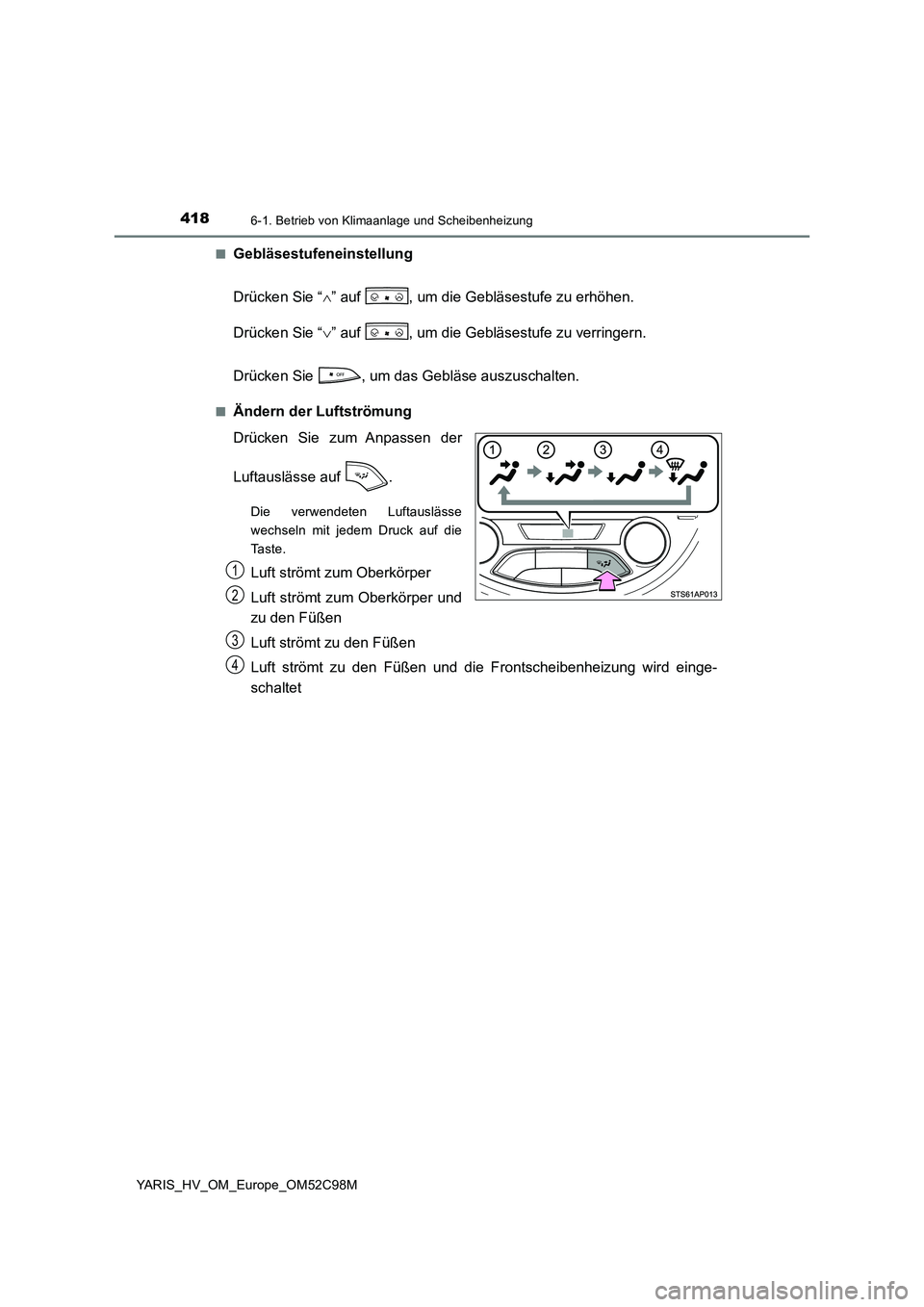

4186-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_HV_OM_Europe_OM52C98M
■Gebläsestufeneinstellung
Drücken Sie “ ” auf , um die Gebläsestufe zu erhöhen.
Drücken Sie “ ” auf , um die Gebläsestufe zu verringern.
Drücken Sie , um das Gebläse auszuschalten.
■Ändern der Luftströmung
Drücken Sie zum Anpassen der
Luftauslässe auf .
Die verwendeten Luftauslässe
wechseln mit jedem Druck auf die
Ta s t e .
Luft strömt zum Oberkörper
Luft strömt zum Oberkörper und
zu den Füßen
Luft strömt zu den Füßen
Luft strömt zu den Füßen und die Frontscheibenheizung wird einge-
schaltet
1
2
3
4

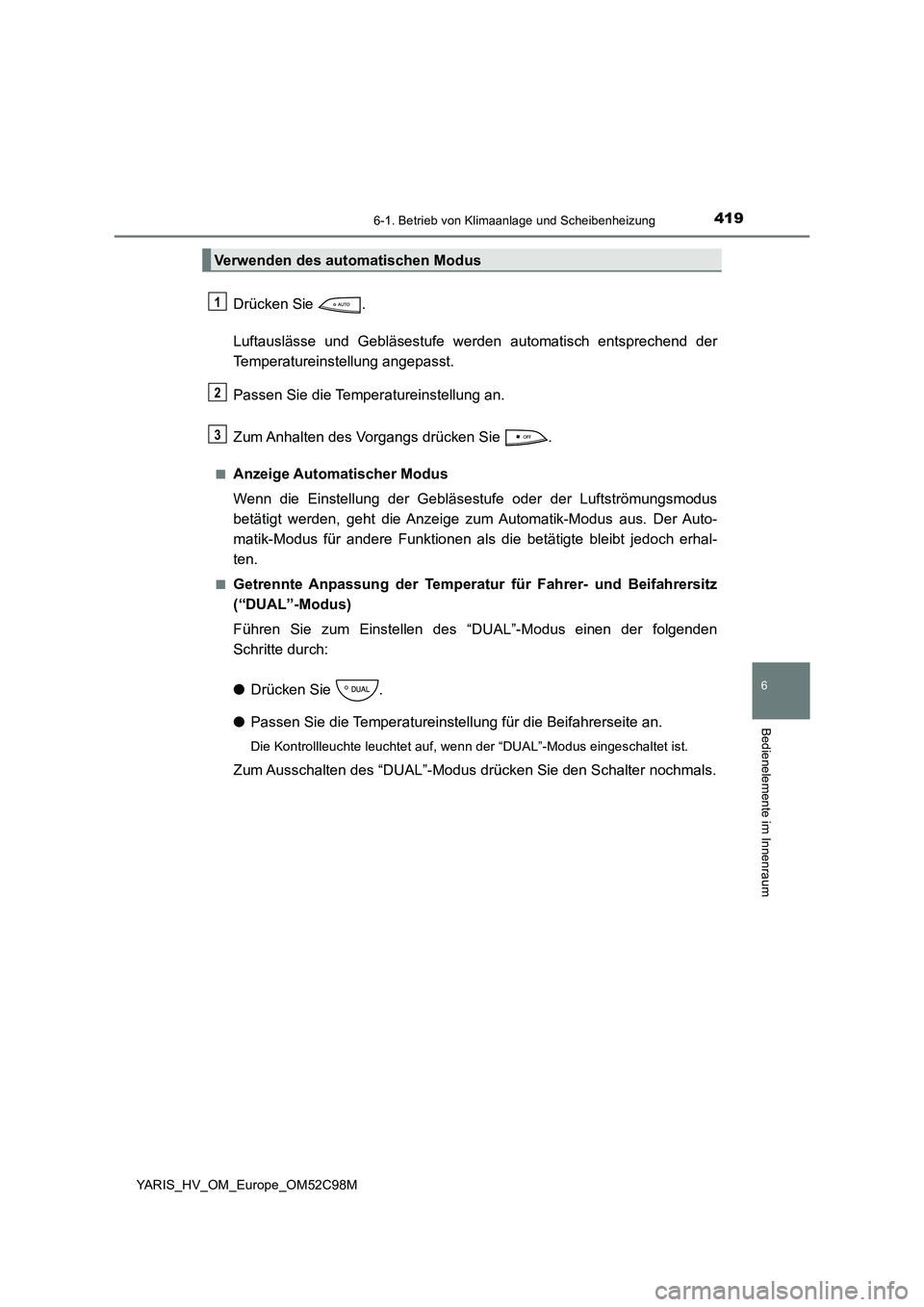

4196-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_HV_OM_Europe_OM52C98M
Drücken Sie .
Luftauslässe und Gebläsestufe werden automatisch entsprechend der
Temperatureinstellung angepasst.
Passen Sie die Temperatureinstellung an.
Zum Anhalten des Vorgangs drücken Sie .
■Anzeige Automatischer Modus
Wenn die Einstellung der Gebläsestufe oder der Luftströmungsmodus
betätigt werden, geht die Anzeige zum Automatik-Modus aus. Der Auto-
matik-Modus für andere Funktionen als di e betätigte bleibt jedoch erhal-
ten.
■Getrennte Anpassung der Temperatur für Fahrer- und Beifahrersitz
(“DUAL”-Modus)
Führen Sie zum Einstellen des “DUAL”-Modus einen der folgenden
Schritte durch:
● Drücken Sie .
● Passen Sie die Temperatureinstellung für die Beifahrerseite an.
Die Kontrollleuchte leuchtet auf, wenn der “DUAL”-Modus eingeschaltet ist.
Zum Ausschalten des “DUAL”-Modus drücken Sie den Schalter nochmals.
Verwenden des automatischen Modus
1
2
3

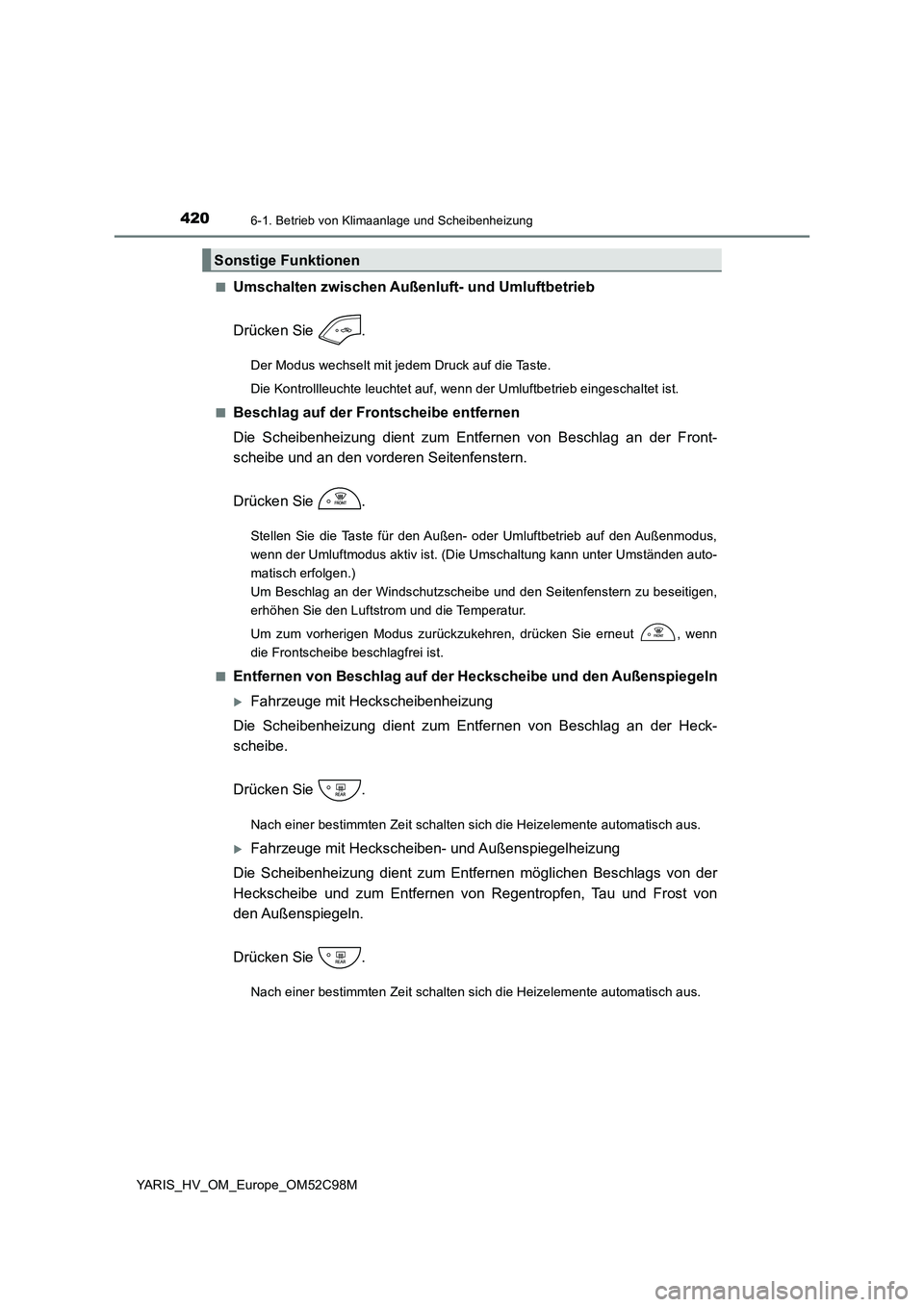

4206-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_HV_OM_Europe_OM52C98M
■Umschalten zwischen Außenluft- und Umluftbetrieb
Drücken Sie .
Der Modus wechselt mit jedem Druck auf die Taste.
Die Kontrollleuchte leuchtet auf, wenn der Umluftbetrieb eingeschaltet ist.
■Beschlag auf der Frontscheibe entfernen
Die Scheibenheizung dient zum Entfernen von Beschlag an der Front-
scheibe und an den vorderen Seitenfenstern.
Drücken Sie .
Stellen Sie die Taste für den Außen- oder Umluftbetrieb auf den Außenmodus,
wenn der Umluftmodus aktiv ist. (Die Umschaltung kann unter Umständen auto-
matisch erfolgen.)
Um Beschlag an der Windschutzscheibe und den Seitenfenstern zu beseitigen,
erhöhen Sie den Luftstrom und die Temperatur.
Um zum vorherigen Modus zurückzukehren, drücken Sie erneut , wenn
die Frontscheibe beschlagfrei ist.
■Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
Fahrzeuge mit Heckscheibenheizung
Die Scheibenheizung dient zum Entfernen von Beschlag an der Heck-
scheibe.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Fahrzeuge mit Heckscheiben- und Außenspiegelheizung
Die Scheibenheizung dient zum Entfernen möglichen Beschlags von der
Heckscheibe und zum Entfernen von Regentropfen, Tau und Frost von
den Außenspiegeln.
Drücken Sie .
Nach einer bestimmten Zeit schalten sich die Heizelemente automatisch aus.
Sonstige Funktionen

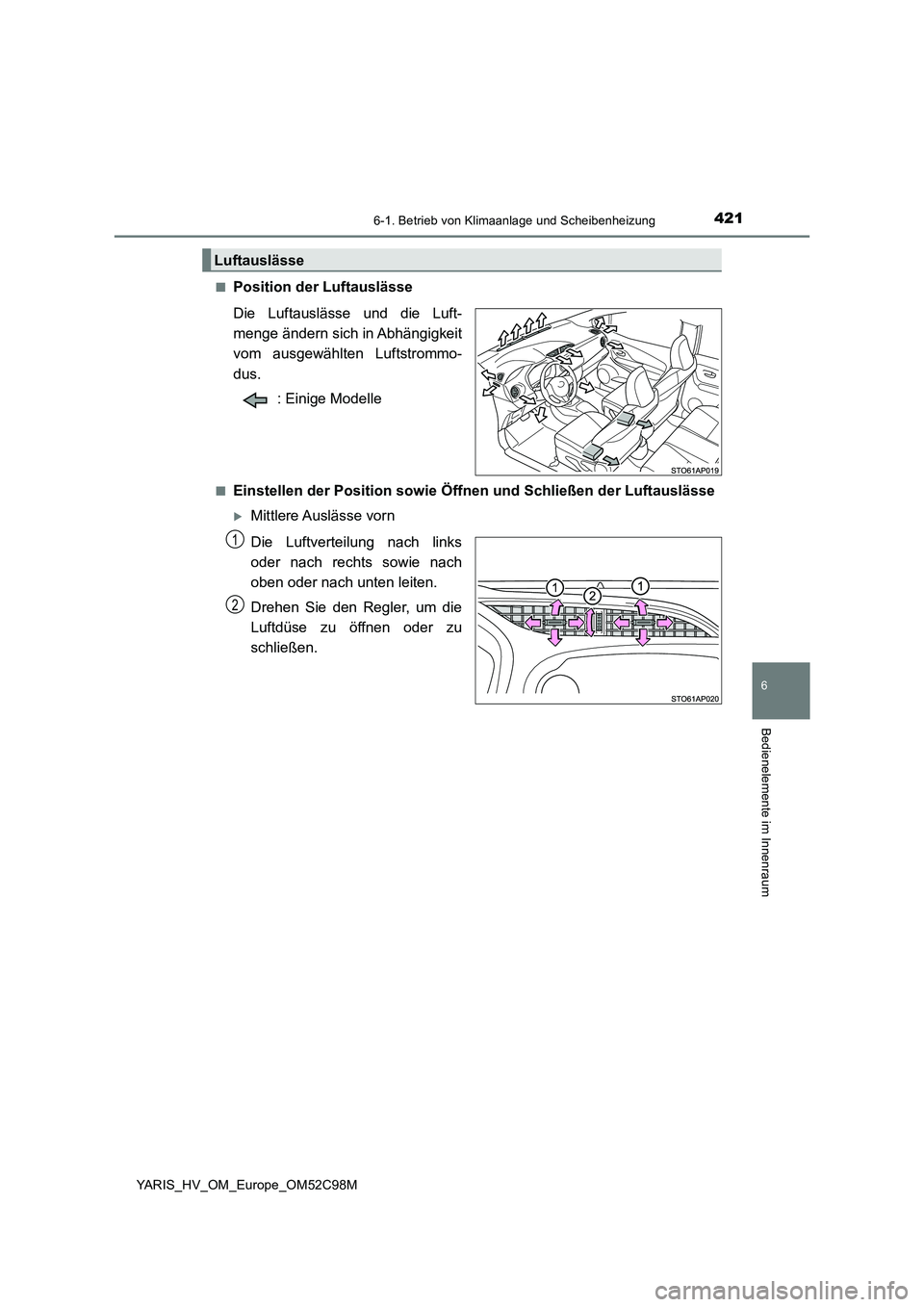

4216-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_HV_OM_Europe_OM52C98M
■Position der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich in Abhängigkeit
vom ausgewählten Luftstrommo-
dus.
: Einige Modelle
■Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
Mittlere Auslässe vorn
Die Luftverteilung nach links
oder nach rechts sowie nach
oben oder nach unten leiten.
Drehen Sie den Regler, um die
Luftdüse zu öffnen oder zu
schließen.
Luftauslässe
1
2

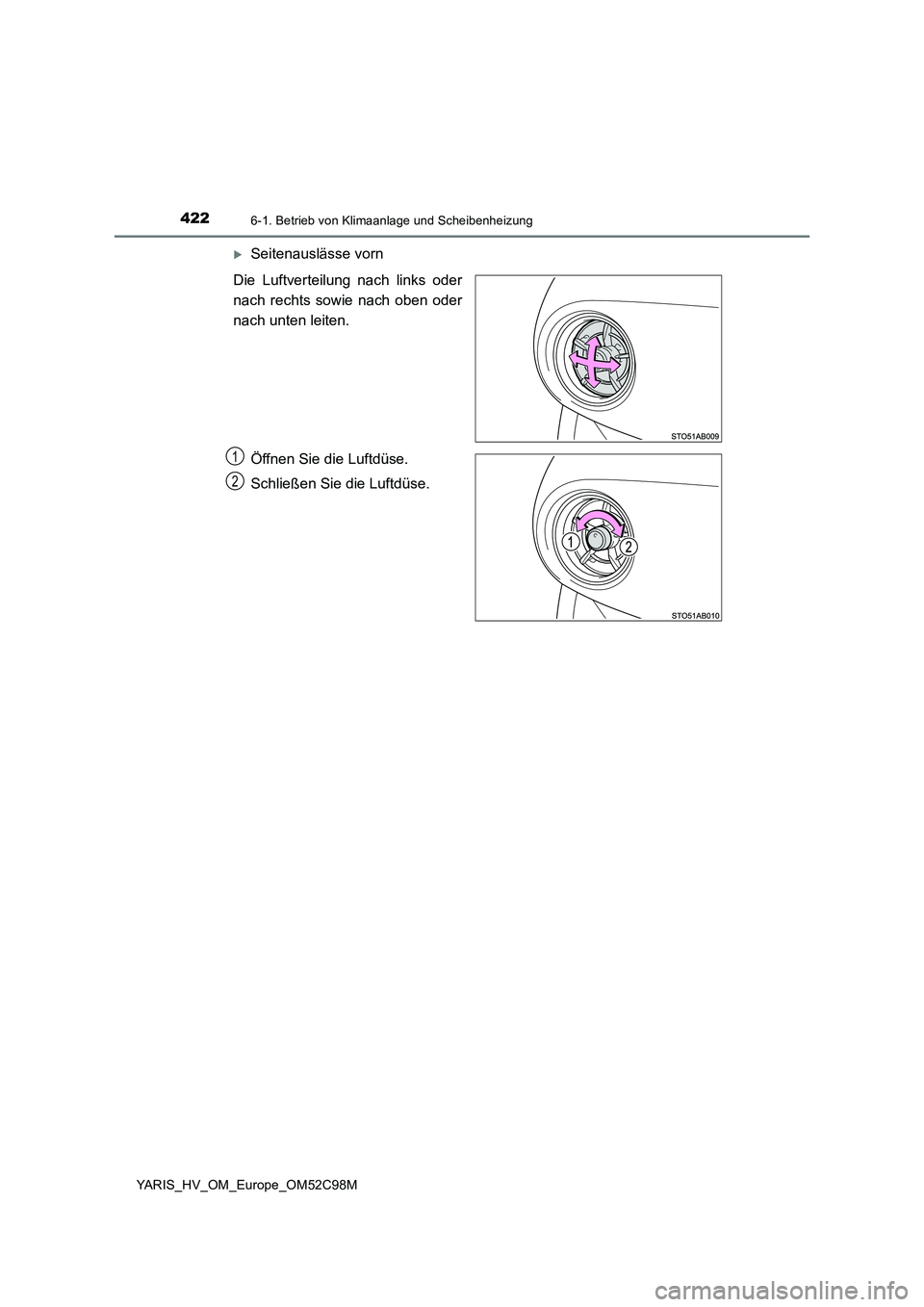

4226-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_HV_OM_Europe_OM52C98M
Seitenauslässe vorn
Die Luftverteilung nach links oder
nach rechts sowie nach oben oder
nach unten leiten.
Öffnen Sie die Luftdüse.
Schließen Sie die Luftdüse.
1
2

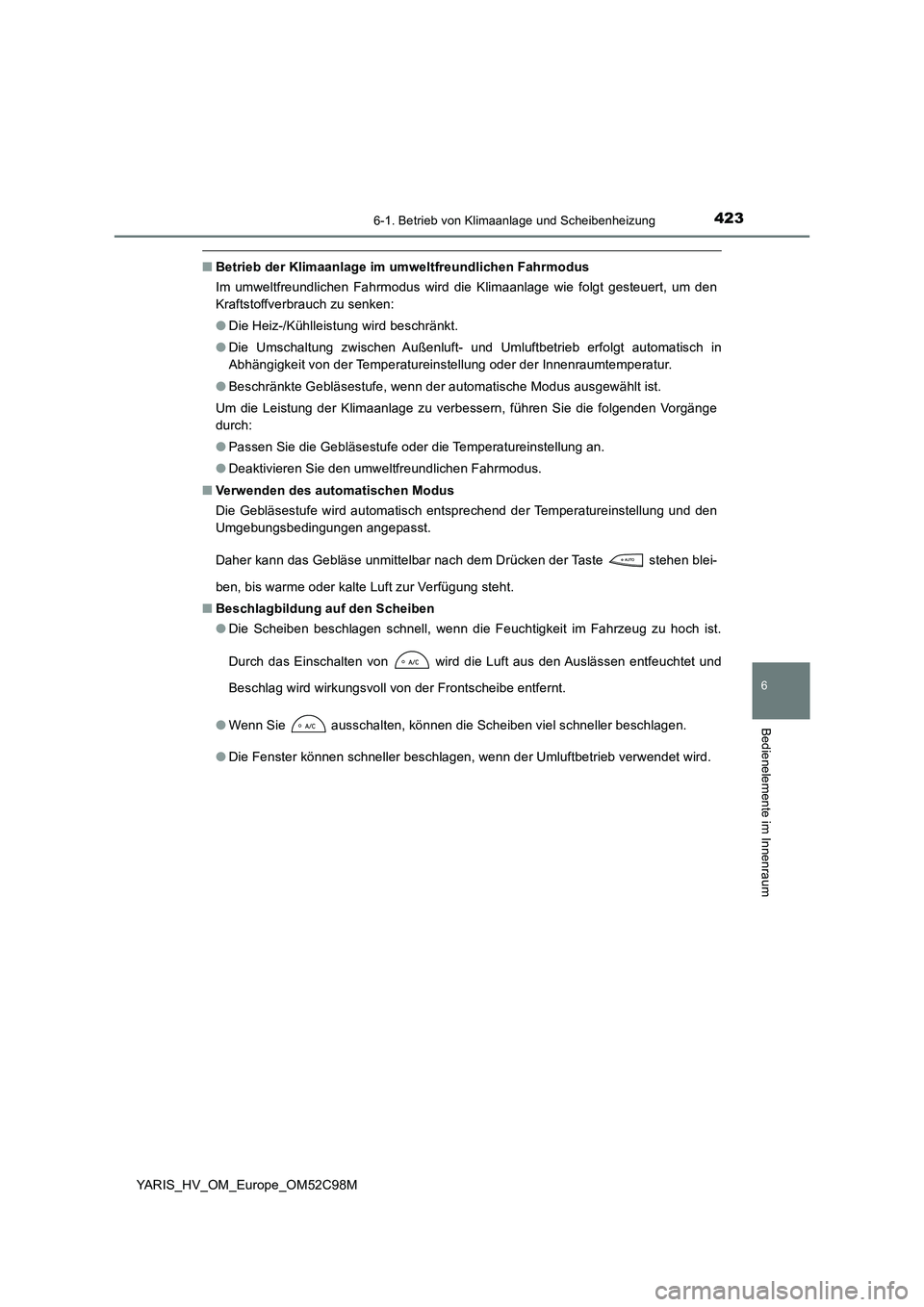

4236-1. Betrieb von Klimaanlage und Scheibenheizung
6
Bedienelemente im Innenraum
YARIS_HV_OM_Europe_OM52C98M
■Betrieb der Klimaanlage im umweltfreundlichen Fahrmodus
Im umweltfreundlichen Fahrmodus wird die Klimaanlage wie folgt gesteuert, um den
Kraftstoffverbrauch zu senken:
● Die Heiz-/Kühlleistung wird beschränkt.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb erfolgt automatisch in
Abhängigkeit von der Temperatureinstellung oder der Innenraumtemperatur.
● Beschränkte Gebläsestufe, wenn der automatische Modus ausgewählt ist.
Um die Leistung der Klimaanlage zu verbessern, führen Sie die folgenden Vorgänge
durch:
● Passen Sie die Gebläsestufe oder die Temperatureinstellung an.
● Deaktivieren Sie den umweltfreundlichen Fahrmodus.
■ Verwenden des automatischen Modus
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem Drücken der Taste stehen blei-
ben, bis warme oder kalte Luft zur Verfügung steht.
■ Beschlagbildung auf den Scheiben
● Die Scheiben beschlagen schnell, wenn die Feuchtigkeit im Fahrzeug zu hoch ist.
Durch das Einschalten von wird die Luft aus den Auslässen entfeuchtet und
Beschlag wird wirkungsvoll von der Frontscheibe entfernt.
● Wenn Sie ausschalten, können die Scheiben viel schneller beschlagen.
● Die Fenster können schneller beschlagen, wenn der Umluftbetrieb verwendet wird.

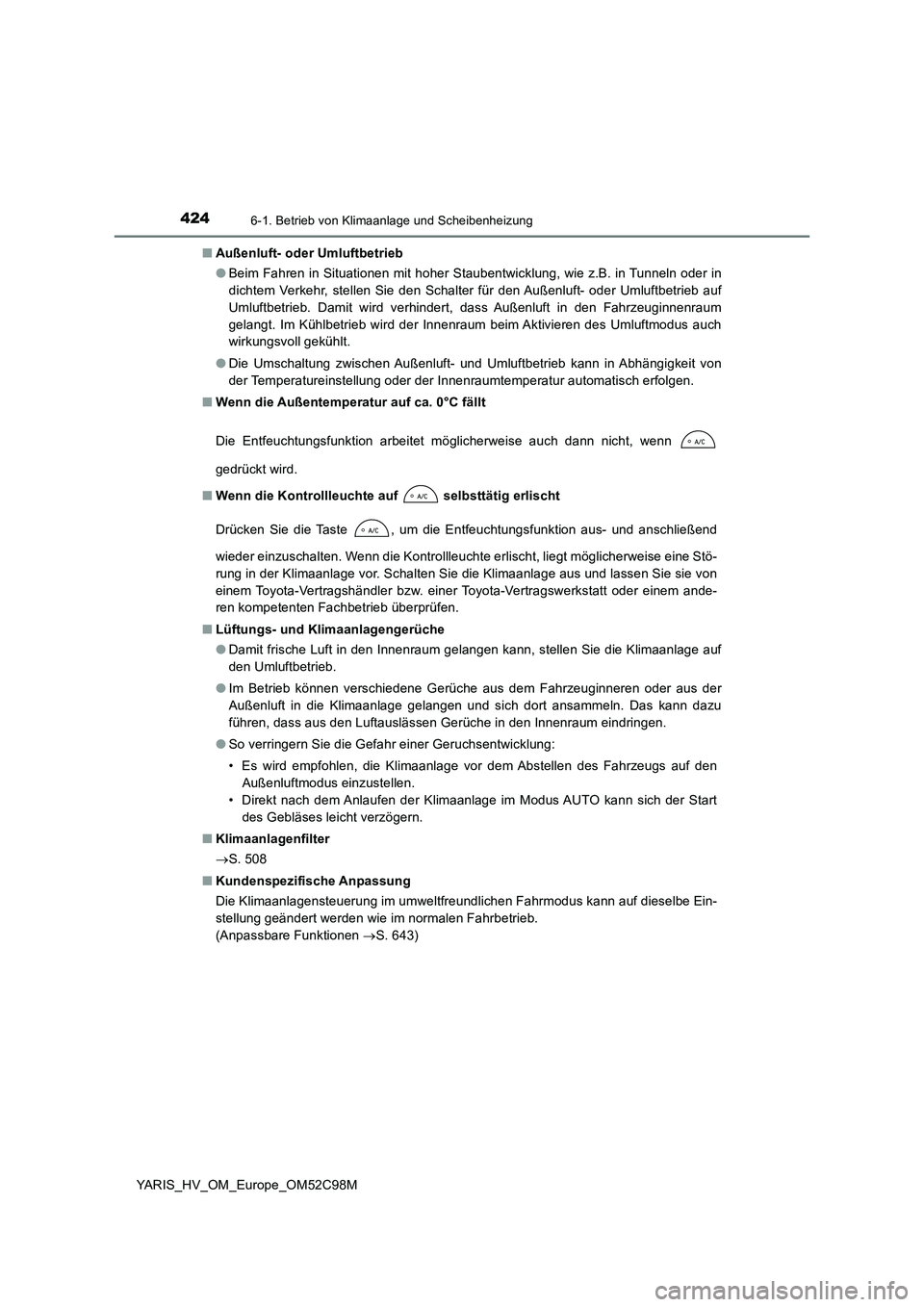

4246-1. Betrieb von Klimaanlage und Scheibenheizung
YARIS_HV_OM_Europe_OM52C98M
■ Außenluft- oder Umluftbetrieb
● Beim Fahren in Situationen mit hoher Staubentwicklung, wie z.B. in Tunneln oder in
dichtem Verkehr, stellen Sie den Schalter für den Außenluft- oder Umluftbetrieb auf
Umluftbetrieb. Damit wird verhindert, dass Außenluft in den Fahrzeuginnenraum
gelangt. Im Kühlbetrieb wird der Innenraum beim Aktivieren des Umluftmodus auch
wirkungsvoll gekühlt.
● Die Umschaltung zwischen Außenluft- und Umluftbetrieb kann in Abhängigkeit von
der Temperatureinstellung oder der Innenraumtemperatur automatisch erfolgen.
■ Wenn die Außentemperatur auf ca. 0°C fällt
Die Entfeuchtungsfunktion arbeitet möglicherweise auch dann nicht, wenn
gedrückt wird.
■ Wenn die Kontrollleuchte auf selbsttätig erlischt
Drücken Sie die Taste , um die Entfeuchtungsfunktion aus- und anschließend
wieder einzuschalten. Wenn die Kontrollleuchte erlischt, liegt möglicherweise eine Stö-
rung in der Klimaanlage vor. Schalten Sie die Klimaanlage aus und lassen Sie sie von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt oder einem ande-
ren kompetenten Fachbetrieb überprüfen.
■ Lüftungs- und Klimaanlagengerüche
● Damit frische Luft in den Innenraum gelangen kann, stellen Sie die Klimaanlage auf
den Umluftbetrieb.
● Im Betrieb können verschiedene Gerüche aus dem Fahrzeuginneren oder aus der
Außenluft in die Klimaanlage gelangen und sich dort ansammeln. Das kann dazu
führen, dass aus den Luftauslässen Gerüche in den Innenraum eindringen.
● So verringern Sie die Gefahr einer Geruchsentwicklung:
• Es wird empfohlen, die Klimaanlage vor dem Abstellen des Fahrzeugs auf den
Außenluftmodus einzustellen.
• Direkt nach dem Anlaufen der Klimaanlage im Modus AUTO kann sich der Start
des Gebläses leicht verzögern.
■ Klimaanlagenfilter
 S. 508
■ Kundenspezifische Anpassung
Die Klimaanlagensteuerung im umweltfreundlichen Fahrmodus kann auf dieselbe Ein-
stellung geändert werden wie im normalen Fahrbetrieb.
(Anpassbare Funktionen S. 643)
