4-5. Toyota Safety Sense
Fahren
YARIS_HV_OM_Europe_OM52C98M

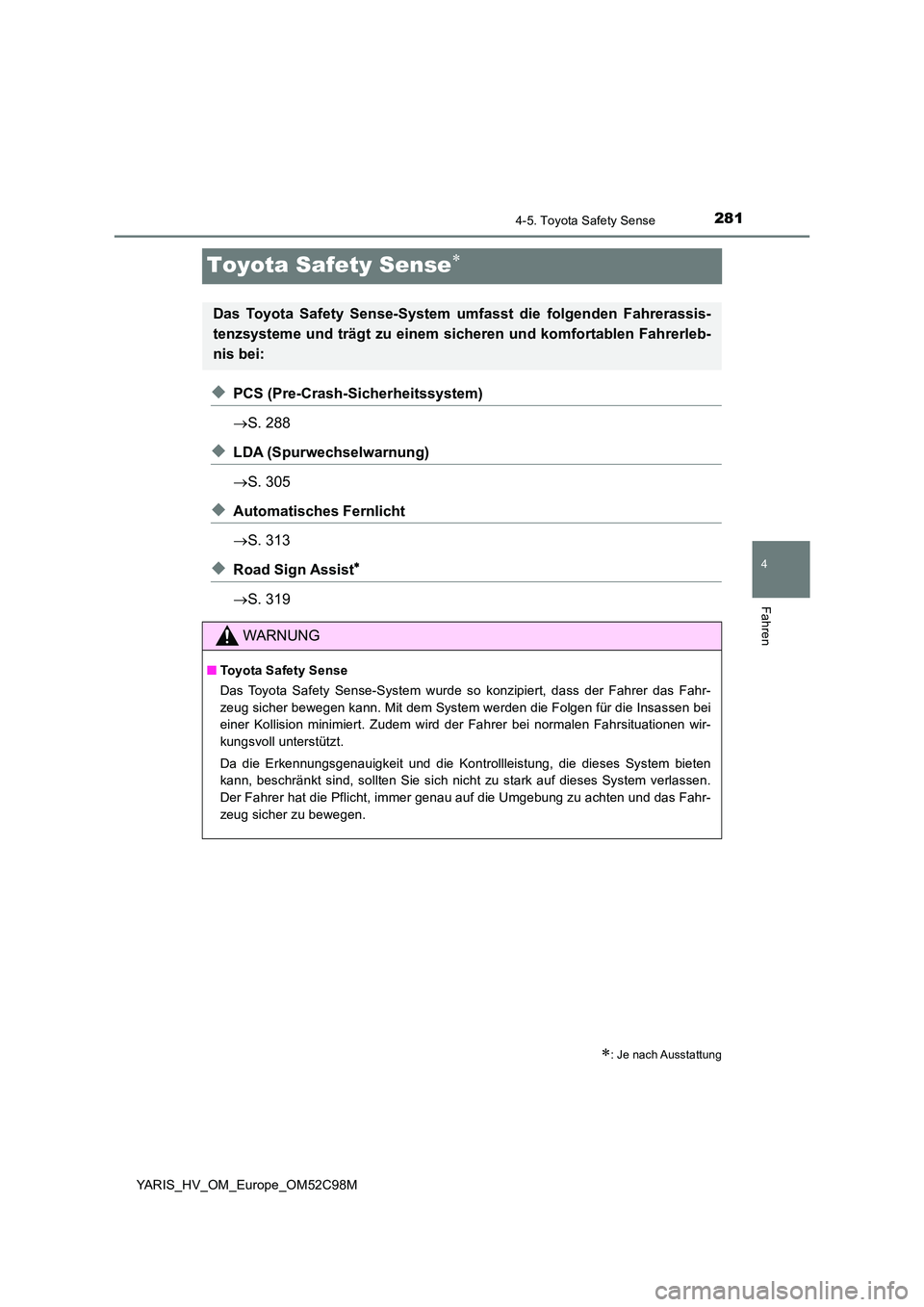

Toyota Safety Sense
◆PCS (Pre-Crash-Sicherheitssystem)
 S. 288
◆LDA (Spurwechselwarnung)
 S. 305
◆Automatisches Fernlicht
 S. 313
◆Road Sign Assist
S. 319
: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sich eren und komfortablen Fahrerleb-
nis bei:
WARNUNG
■ Toyota Safety Sense
Das Toyota Safety Sense-System wurde so konzipiert, dass der Fahrer das Fahr-
zeug sicher bewegen kann. Mit dem System werden die Folgen für die Insassen bei
einer Kollision minimiert. Zudem wird der Fahrer bei normalen Fahrsituationen wir-
kungsvoll unterstützt.
Da die Erkennungsgenauigkeit und die Kontrollleistung, die dieses System bieten
kann, beschränkt sind, sollten Sie sich nicht zu stark auf dieses System verlassen.
Der Fahrer hat die Pflicht, immer genau auf die Umgebung zu achten und das Fahr-
zeug sicher zu bewegen.

2824-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C98M
Das Pre-Crash-Sicherheitssystem ist mit einem leistungsfähigen Computer
ausgestattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Gaspedalstatus
• Bremsstatus
• Fahrgeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
● Verwendung der Daten
Toyota darf die mit diesem Computer erfassten Daten für die Diagnose von
Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die Ver-
besserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fällen Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahr zeugeigentümer hergestellt wird
Aufzeichnung von Fahrzeugdaten

2834-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52C98M

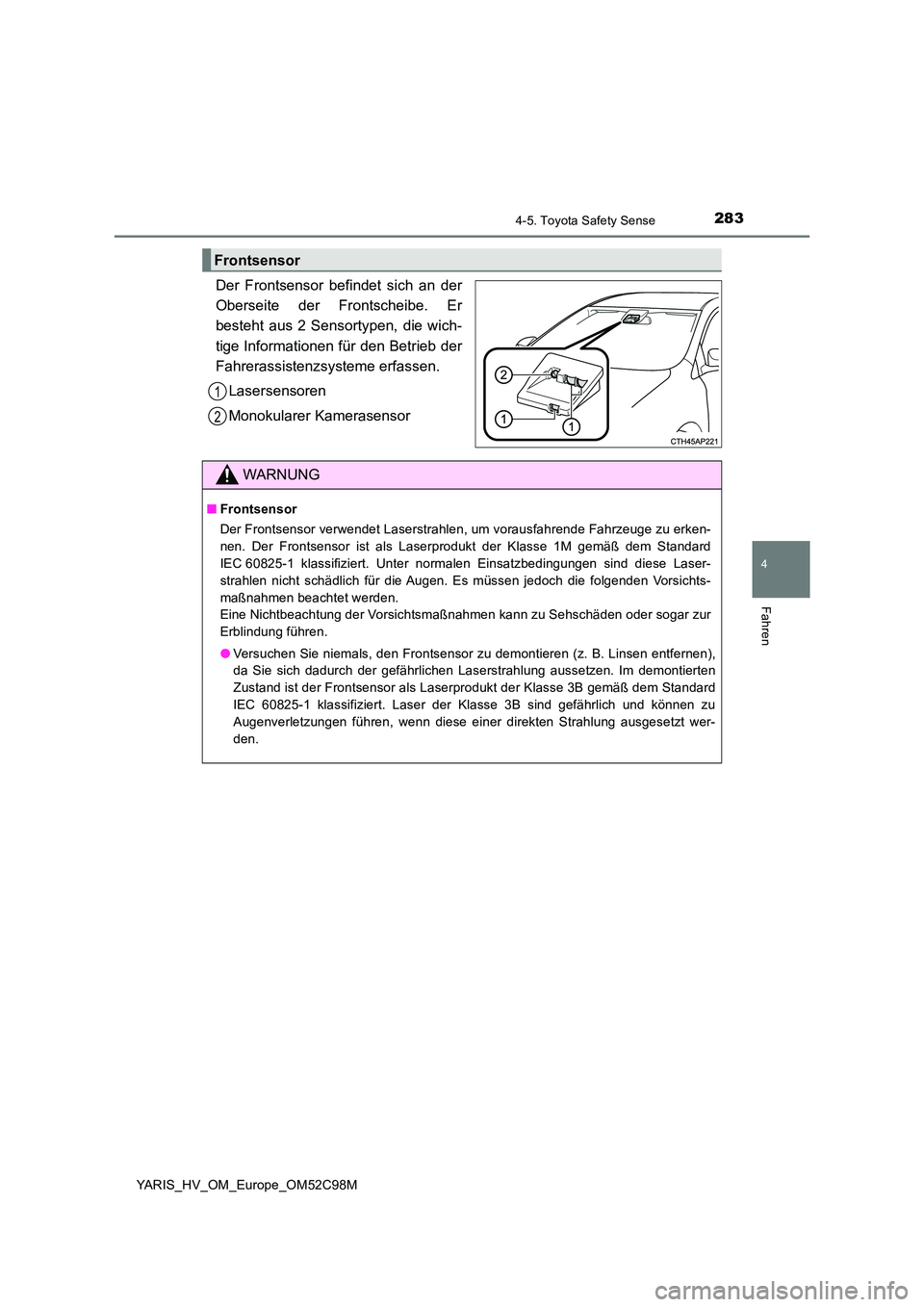

Der Frontsensor befindet sich an der
Oberseite der Frontscheibe. Er
besteht aus 2 Sensortypen, die wich-
tige Informationen für den Betrieb der
Fahrerassistenzsysteme erfassen.
Lasersensoren
Monokularer Kamerasensor
Frontsensor
1
2
WARNUNG
■ Frontsensor
Der Frontsensor verwendet Laserstrahlen, um vorausfahrende Fahrzeuge zu erken-
nen. Der Frontsensor ist als Laserprodukt der Klasse 1M gemäß dem Standard
IEC 60825-1 klassifiziert. Unter normalen Einsatzbedingungen sind diese Laser-
strahlen nicht schädlich für die Augen. Es müssen jedoch die folgenden Vorsichts-
maßnahmen beachtet werden.
Eine Nichtbeachtung der Vorsichtsmaßnahmen kann zu Sehschäden oder sogar zur
Erblindung führen.
● Versuchen Sie niemals, den Frontsensor zu demontieren (z. B. Linsen entfernen),
da Sie sich dadurch der gefährlichen Laserstrahlung aussetzen. Im demontierten
Zustand ist der Frontsensor als Laserprodukt der Klasse 3B gemäß dem Standard
IEC 60825-1 klassifiziert. Laser der Klasse 3B sind gefährlich und können zu
Augenverletzungen führen, wenn diese einer direkten Strahlung ausgesetzt wer-
den.

2844-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C98M
WARNUNG

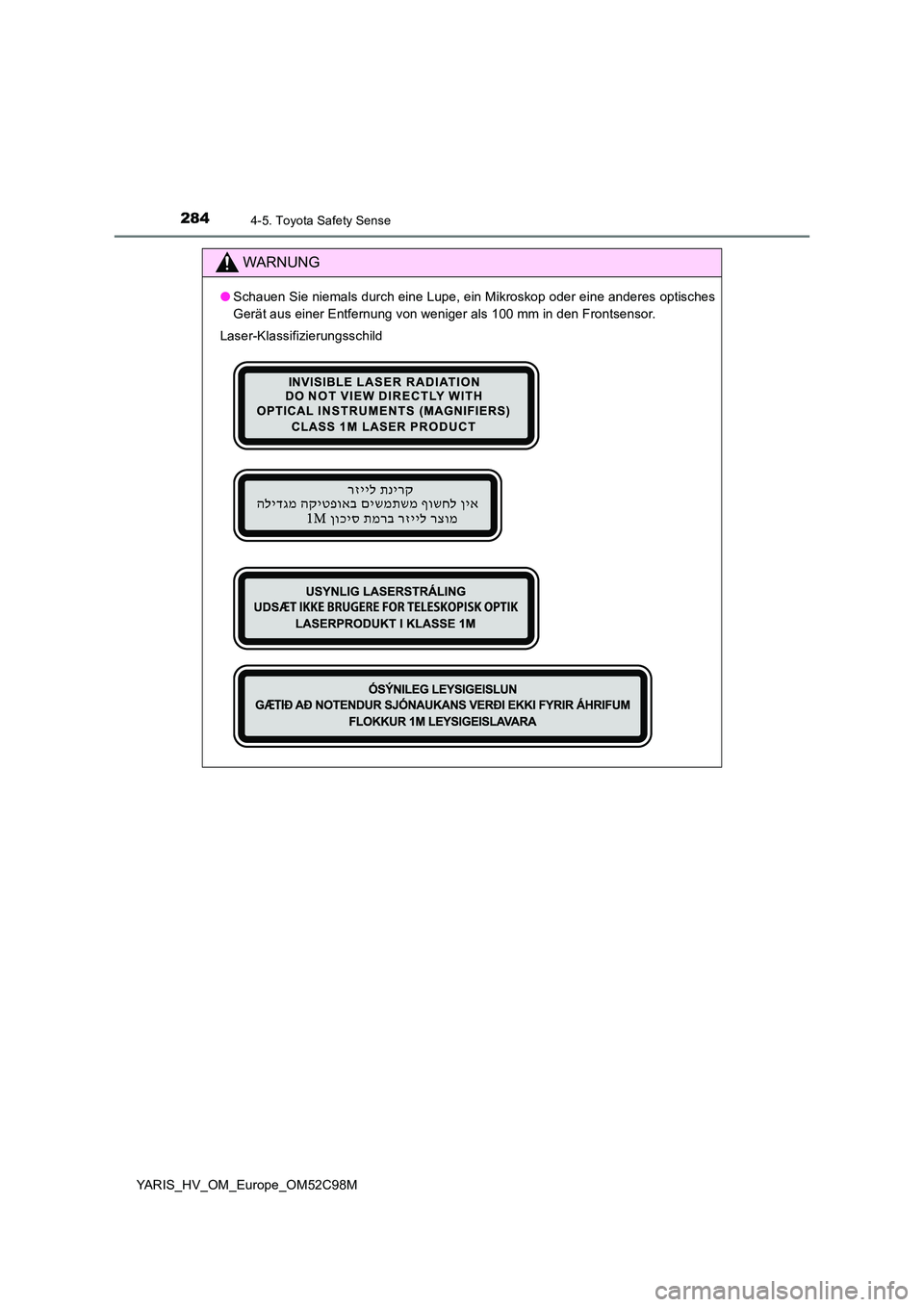

●Schauen Sie niemals durch eine Lupe, ein Mikroskop oder eine anderes optisches
Gerät aus einer Entfernung von weniger als 100 mm in den Frontsensor.
Laser-Klassifizierungsschild

2854-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52C98M
WARNUNG

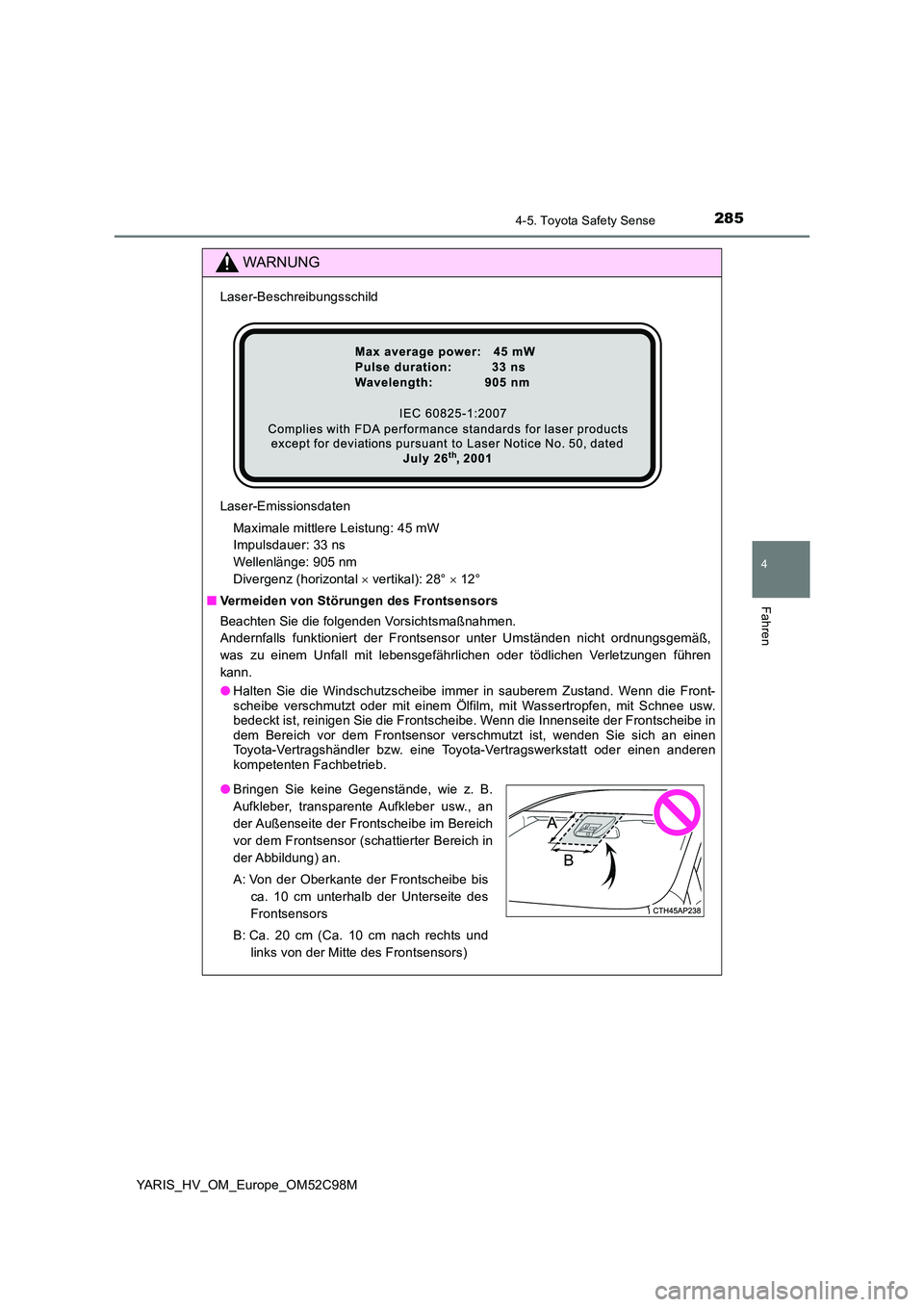

Laser-Beschreibungsschild
Laser-Emissionsdaten
Maximale mittlere Leistung: 45 mW
Impulsdauer: 33 ns
Wellenlänge: 905 nm
Divergenz (horizontal  vertikal): 28°  12°
■ Vermeiden von Störungen des Frontsensors
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der Frontsensor unter Umständen nicht ordnungsgemäß,
was zu einem Unfall mit lebensgefährlichen oder tödlichen Verletzungen führen
kann.
● Halten Sie die Windschutzscheibe immer in sauberem Zustand. Wenn die Front- scheibe verschmutzt oder mit einem Ölfilm, mit Wassertropfen, mit Schnee usw.bedeckt ist, reinigen Sie die Frontscheibe. Wenn die Innenseite der Frontscheibe indem Bereich vor dem Frontsensor verschmutzt ist, wenden Sie sich an einenToyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderenkompetenten Fachbetrieb.
● Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber usw., an
der Außenseite der Frontscheibe im Bereich
vor dem Frontsensor (schattierter Bereich in
der Abbildung) an.
A: Von der Oberkante der Frontscheibe bis
ca. 10 cm unterhalb der Unterseite des
Frontsensors
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)

2864-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C98M
WARNUNG
●Wenn ein großer Unterschied zwischen der Innen- und der Außentemperatur besteht, wie z. B. im Winter, kann die Frontscheibe leicht beschlagen. Wenn derBereich der Frontscheibe vor dem Frontsensor beschlagen oder mit Kondenswas- ser oder Eis bedeckt ist, leuchtet unter Umständen die PCS-Warnleuchte auf und das System kann vorübergehend den Betrieb einstellen. Verwenden Sie in diesemFall die Frontscheibenheizung, um den Beschlag usw. zu entfernen. ( S. 420)
● Wenn sich auf der Frontscheibe im Bereich vor dem Frontsensor Wassertropfen befinden, verwenden Sie die Scheibenwischer, um sie zu entfernen. Wenn Wassertropfen nicht entfernt werden, wird die Leistung des Frontsensors möglicherweise beeinträchtigt.
● Wenn Wassertropfen nicht ordnungsgemäß mit dem Scheibenwischer von der
Frontscheibe im Bereich vor dem Frontsensor entfernt werden können, ersetzen
Sie den Wischereinsatz oder das Wischerblatt.
Wenn die Wischereinsätze oder Wischerblätter gewechselt werden müssen, wen-
den Sie sich an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Ersetzen Sie die Frontscheibe, wenn sie beschädigt oder gesprungen ist.
Wenn die Frontscheibe gewechselt werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen
kompetenten Fachbetrieb.
● Installieren Sie keine Antenne vor dem Sensor.
● Achten Sie darauf, dass der Frontsensor nicht feucht wird.
● Verhindern Sie, dass grelles Licht auf den Frontsensor fällt.
● Achten Sie darauf, dass der Frontsensor nicht verschmutzt oder beschädigt wird.
Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glas-
reiniger auf die Linse gelangt. Die Linse darf außerdem nicht berührt werden.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompeten-
ten Fachbetrieb.

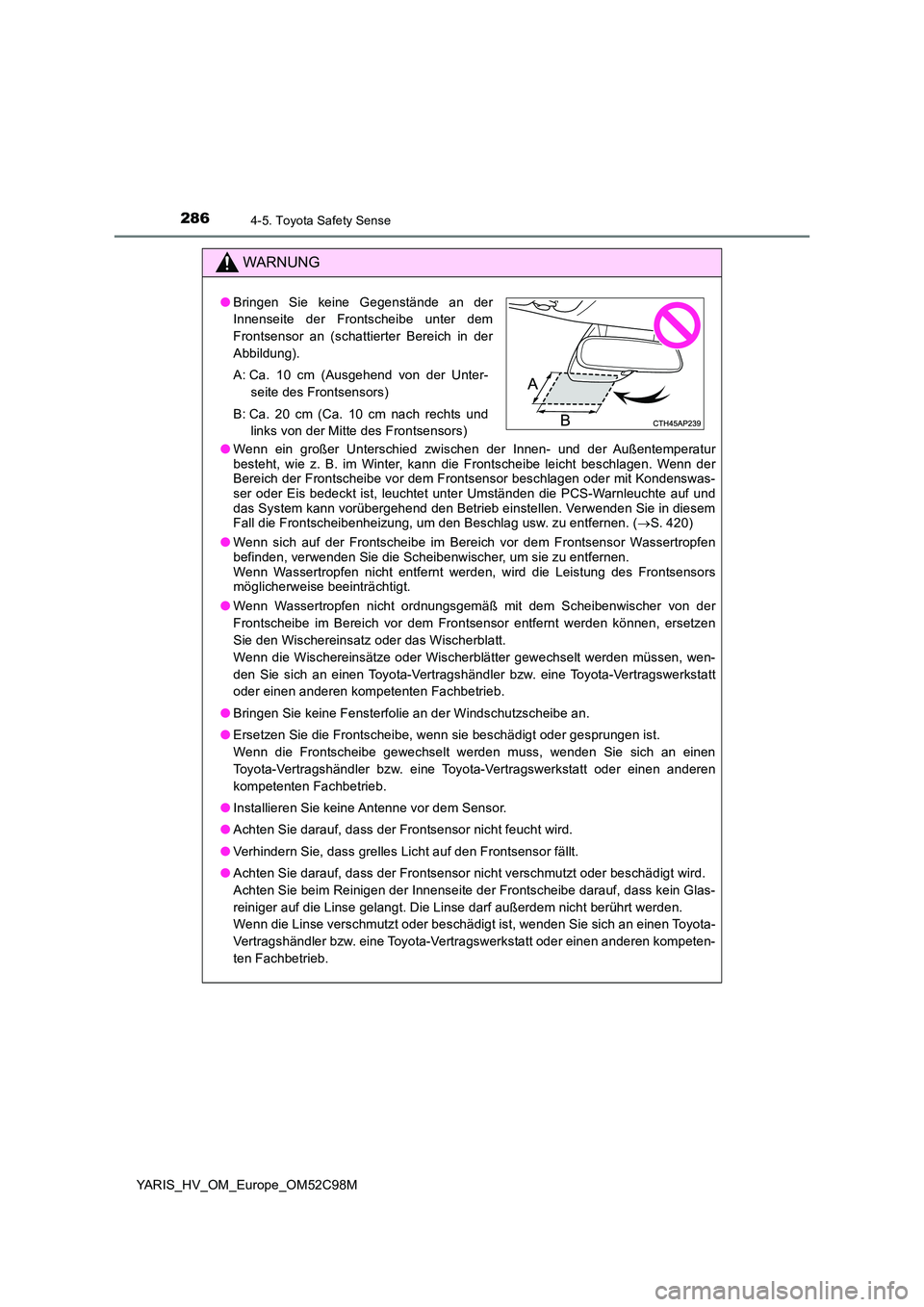

● Bringen Sie keine Gegenstände an der
Innenseite der Frontscheibe unter dem
Frontsensor an (schattierter Bereich in der
Abbildung).
A: Ca. 10 cm (Ausgehend von der Unter-
seite des Frontsensors)
B: Ca. 20 cm (Ca. 10 cm nach rechts und
links von der Mitte des Frontsensors)

2874-5. Toyota Safety Sense
4
Fahren
YARIS_HV_OM_Europe_OM52C98M
WARNUNG
●Setzen Sie den Frontsensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder die Einbaurichtung des Frontsensors und
entfernen Sie ihn nicht.
● Zerlegen Sie nicht den Frontsensor.
● Installieren Sie in der Nähe des Frontsensors keine elektronischen Geräte oder
Geräte, die starke elektrische Wellen ausstrahlen.
● Modifizieren Sie keine Komponenten des Fahrzeugs im Bereich des Frontsensors
(Innenrückspiegel, Sonnenblenden usw.) oder des Dachs.
● Bringen Sie an der Motorhaube, am Frontgrill oder an der vorderen Stoßstange
kein Zubehör an, das den Frontsensor stören könnte. Wenden Sie sich für nähere
Informationen an einen Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt
oder einen anderen kompetenten Fachbetrieb.
● Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt ist,
stellen Sie sicher, dass der Frontsensor dadurch nicht gestört wird.
● Modifizieren Sie nicht die Scheinwerfer oder andere Leuchten.
● Vermeiden Sie es, Gegenstände auf dem Armaturenbrett anzubringen oder abzu-
legen.
■ Montageposition des Frontsensors auf der Frontscheibe
Wenn die Frontscheibe leicht beschlägt, ist möglicherweise das Glas um den Front-
sensor durch den Heizungsbetrieb aufgeheizt. Wenn das Glas berührt wird, besteht
Verbrennungsgefahr.

2884-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C98M

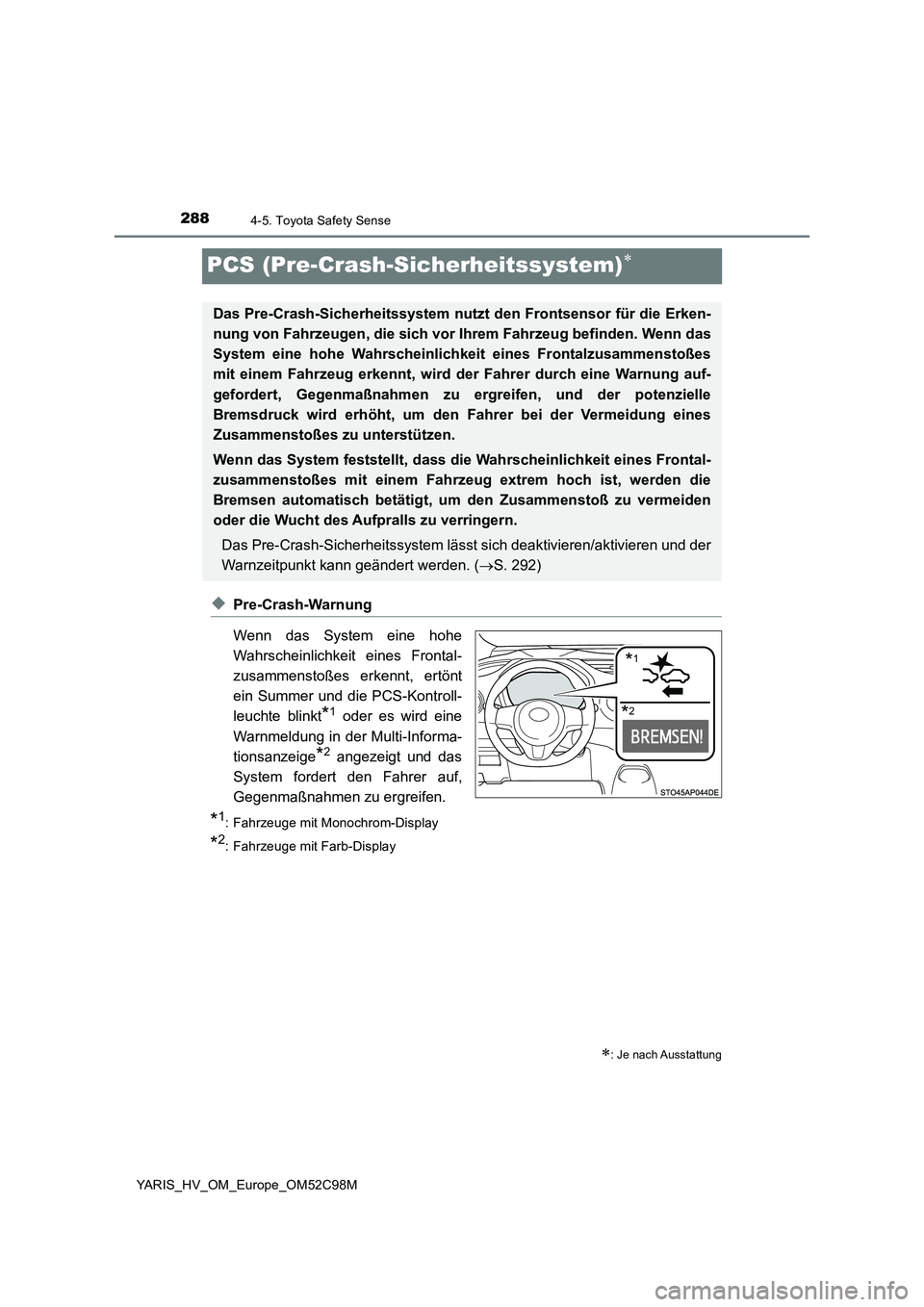

PCS (Pre-Crash-Sicherheitssystem)
◆Pre-Crash-Warnung
Wenn das System eine hohe
Wahrscheinlichkeit eines Frontal-
zusammenstoßes erkennt, ertönt
ein Summer und die PCS-Kontroll-
leuchte blinkt*1 oder es wird eine
Warnmeldung in der Multi-Informa-
tionsanzeige*2 angezeigt und das
System fordert den Fahrer auf,
Gegenmaßnahmen zu ergreifen.
*1 : Fahrzeuge mit Monochrom-Display
*2: Fahrzeuge mit Farb-Display
: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem nutzt den Frontsensor für die Erken-
nung von Fahrzeugen, die sich vor Ihrem Fahrzeug befinden. Wenn das
System eine hohe Wahrscheinlich keit eines Frontalzusammenstoßes
mit einem Fahrzeug erkennt, wird der Fahrer durch eine Warnung auf-
gefordert, Gegenmaßnahmen zu ergreifen, und der potenzielle
Bremsdruck wird erhöht, um den Fahrer bei der Vermeidung eines
Zusammenstoßes zu unterstützen.
Wenn das System feststellt, dass di e Wahrscheinlichkeit eines Frontal-
zusammenstoßes mit einem Fahrzeug extrem hoch ist, werden die
Bremsen automatisch betätigt, um den Zusammenstoß zu vermeiden
oder die Wucht des Aufpralls zu verringern.
Das Pre-Crash-Sicherheitssystem lässt sich deaktivieren/aktivieren und der
Warnzeitpunkt kann geändert werden. ( S. 292)
*1
*2
