2018 TOYOTA RAV4 ESP

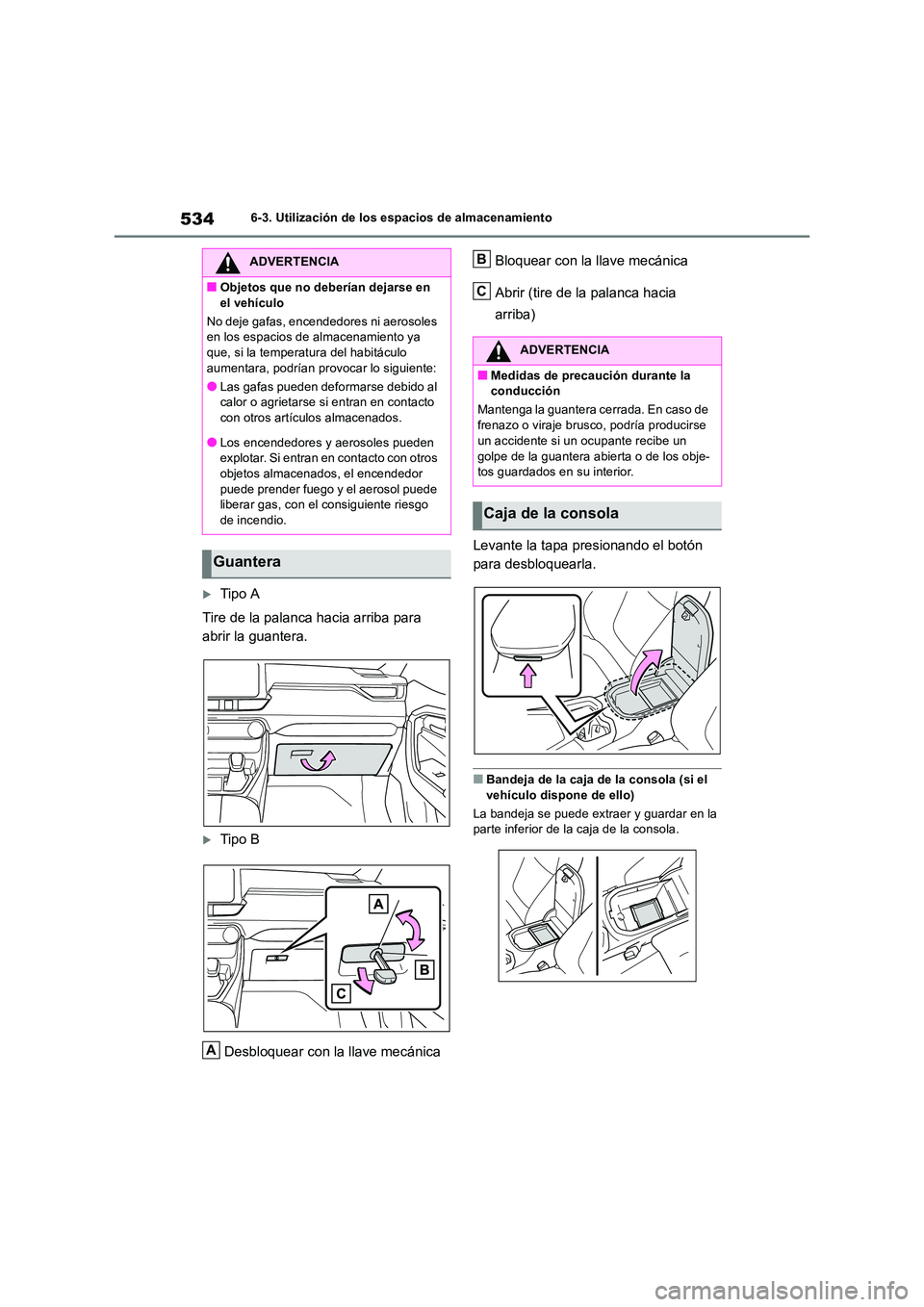

5346-3. Utilización de los espacios de almacenamiento
Tipo A
Tire de la palanca hacia arriba para
abrir la guantera.
Tipo B
Desbloquear con la llave mecánica
Bloquear con la llave mecánica
Abrir (tire de la palanca hacia
arriba)
Levante la tapa presionando el botón
para desbloquearla.
■Bandeja de la caja de la consola (si el vehículo dispone de ello)
La bandeja se puede extraer y guardar en la parte inferior de la caja de la consola.
ADVERTENCIA
■Objetos que no deberían dejarse en
el vehículo
No deje gafas, encendedores ni aerosoles en los espacios de almacenamiento ya que, si la temperatura del habitáculo
aumentara, podrían provocar lo siguiente:
●Las gafas pueden deformarse debido al calor o agrietarse si entran en contacto con otros artículos almacenados.
●Los encendedores y aerosoles pueden explotar. Si entran en contacto con otros objetos almacenados, el encendedor
puede prender fuego y el aerosol puede liberar gas, con el consiguiente riesgo de incendio.
Guantera
A
ADVERTENCIA
■Medidas de precaución durante la conducción
Mantenga la guantera cerrada. En caso de
frenazo o viraje brusco, podría producirse un accidente si un ocupante recibe un
golpe de la guantera abierta o de los obje- tos guardados en su interior.
Caja de la consola
B
C

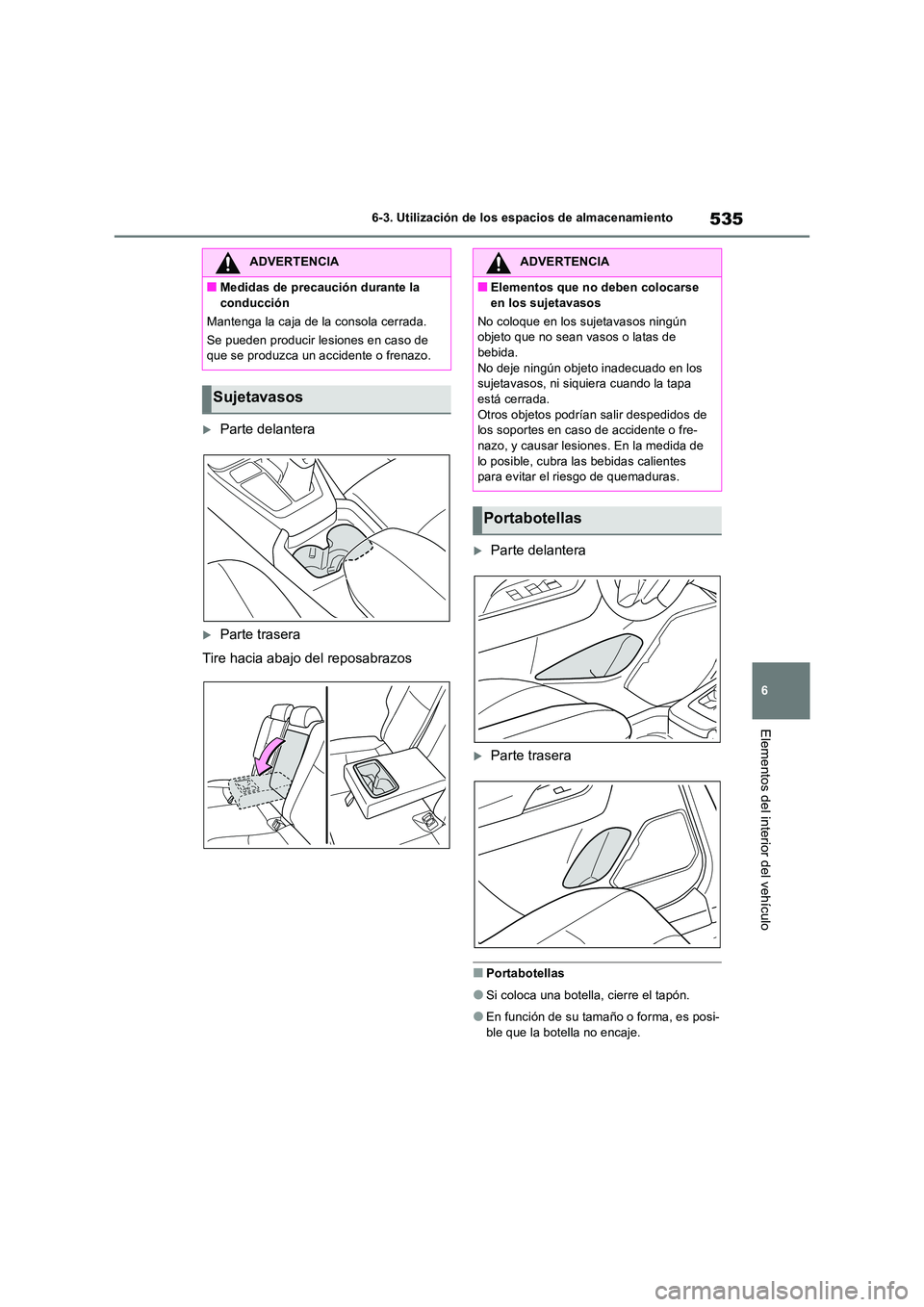

535
6
6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
Parte delantera
Parte trasera
Tire hacia abajo del reposabrazos
Parte delantera
Parte trasera
■Portabotellas
●Si coloca una botella, cierre el tapón.
●En función de su tamaño o forma, es posi- ble que la botella no encaje.
ADVERTENCIA
■Medidas de precaución durante la
conducción
Mantenga la caja de la consola cerrada.
Se pueden producir lesiones en caso de que se produzca un accidente o frenazo.
Sujetavasos
ADVERTENCIA
■Elementos que no deben colocarse
en los sujetavasos
No coloque en los sujetavasos ningún objeto que no sean vasos o latas de bebida.
No deje ningún objeto inadecuado en los sujetavasos, ni siquiera cuando la tapa está cerrada.
Otros objetos podrían salir despedidos de los soportes en caso de accidente o fre-nazo, y causar lesiones. En la medida de
lo posible, cubra las bebidas calientes para evitar el riesgo de quemaduras.
Portabotellas

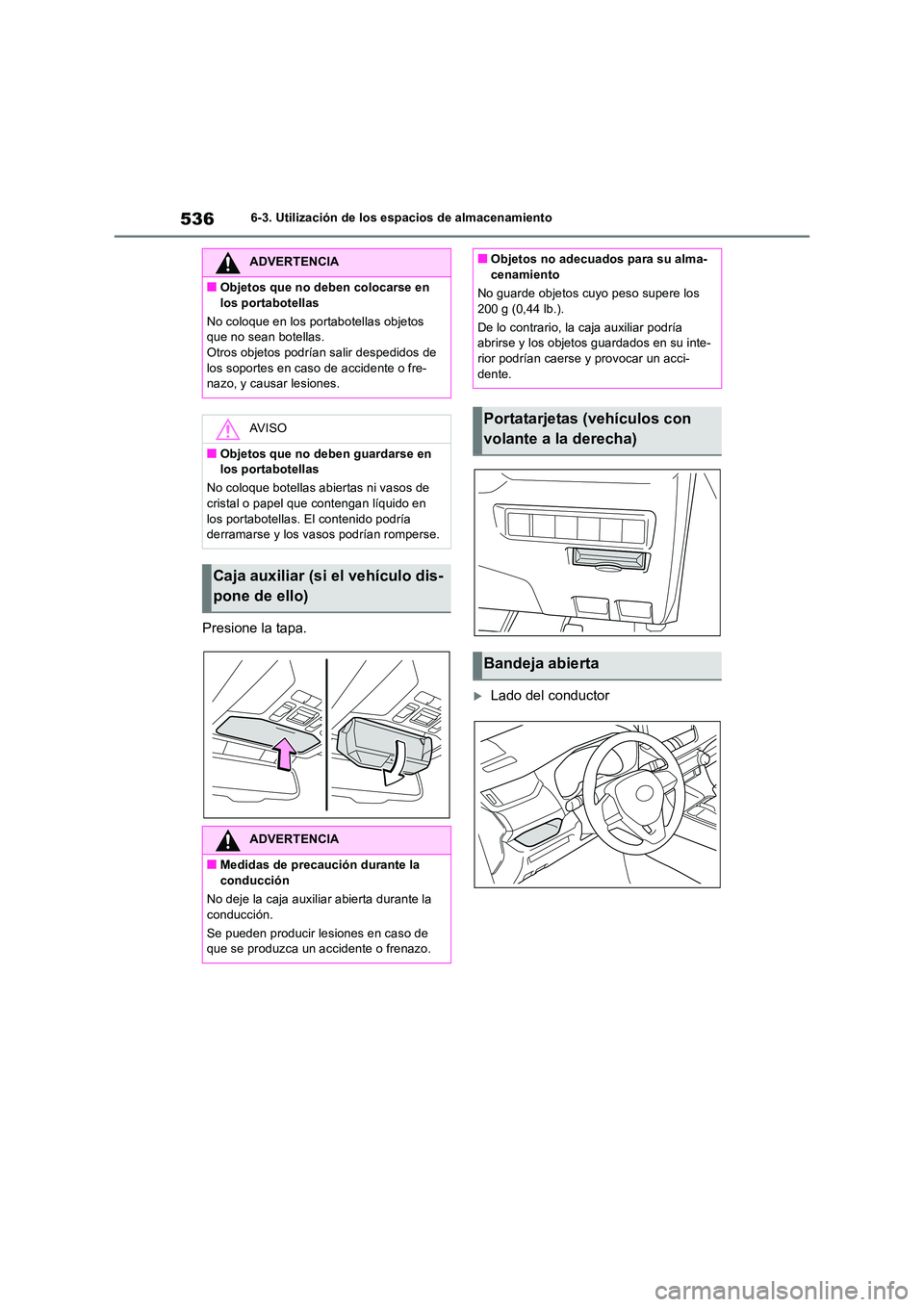

5366-3. Utilización de los espacios de almacenamiento
Presione la tapa.
Lado del conductor
ADVERTENCIA
■Objetos que no deben colocarse en
los portabotellas
No coloque en los portabotellas objetos que no sean botellas. Otros objetos podrían salir despedidos de
los soportes en caso de accidente o fre- nazo, y causar lesiones.
AV I S O
■Objetos que no deben guardarse en los portabotellas
No coloque botellas abiertas ni vasos de cristal o papel que contengan líquido en
los portabotellas. El contenido podría derramarse y los vasos podrían romperse.
Caja auxiliar (si el vehículo dis-
pone de ello)
ADVERTENCIA
■Medidas de precaución durante la conducción
No deje la caja auxiliar abierta durante la
conducción.
Se pueden producir lesiones en caso de que se produzca un accidente o frenazo.
■Objetos no adecuados para su alma-cenamiento
No guarde objetos cuyo peso supere los
200 g (0,44 lb.).
De lo contrario, la caja auxiliar podría abrirse y los objetos guardados en su inte-rior podrían caerse y provocar un acci-
dente.
Portatarjetas (vehículos con
volante a la derecha)
Bandeja abierta

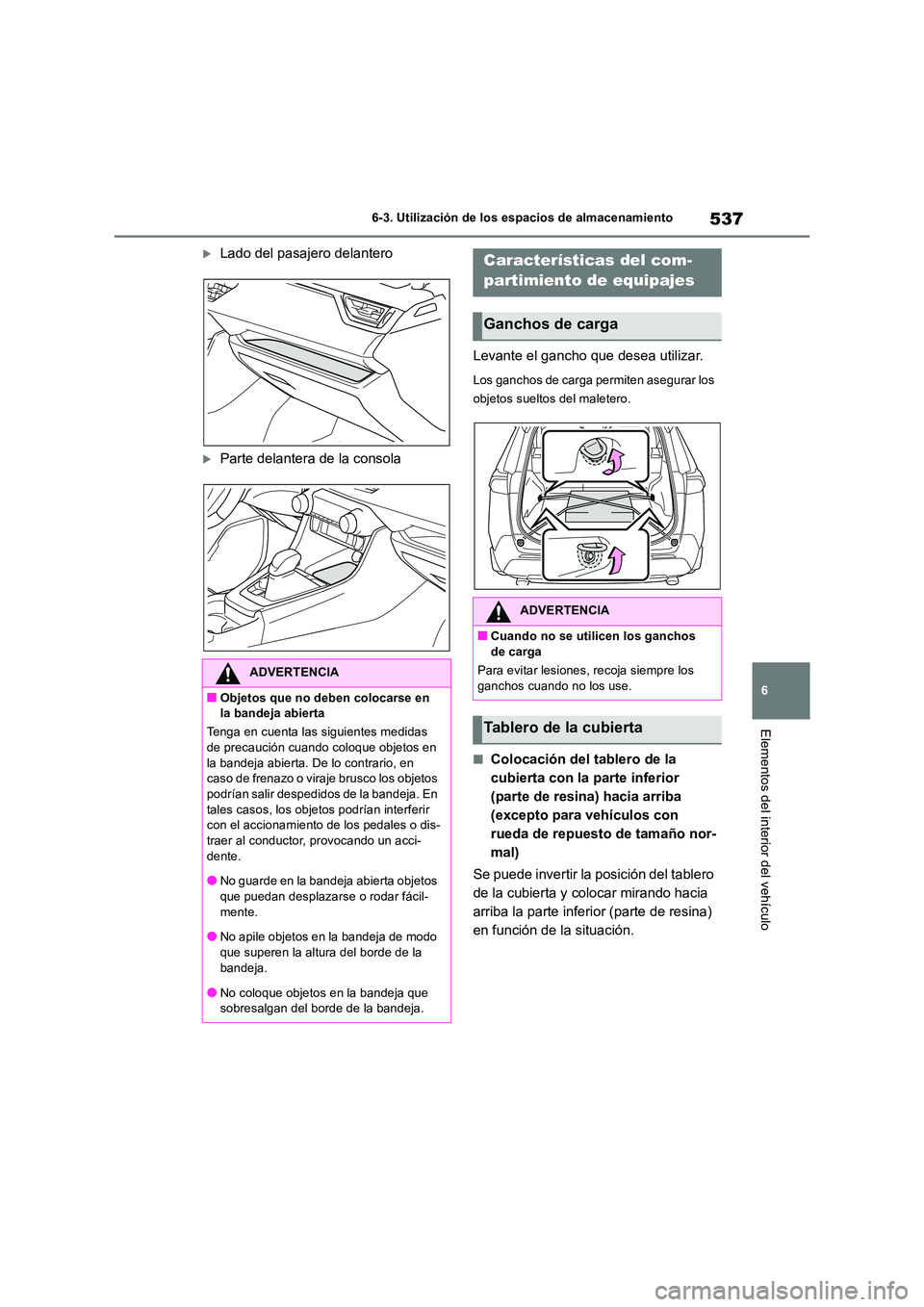

537
6
6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
Lado del pasajero delantero
Parte delantera de la consola
Levante el gancho que desea utilizar.
Los ganchos de carga permiten asegurar los
objetos sueltos del maletero.
■Colocación del tablero de la
cubierta con la parte inferior
(parte de resina) hacia arriba
(excepto para vehículos con
rueda de repuesto de tamaño nor-
mal)
Se puede invertir la posición del tablero
de la cubierta y colocar mirando hacia
arriba la parte inferior (parte de resina)
en función de la situación.
ADVERTENCIA
■Objetos que no deben colocarse en la bandeja abierta
Tenga en cuenta las siguientes medidas
de precaución cuando coloque objetos en la bandeja abierta. De lo contrario, en caso de frenazo o viraje brusco los objetos
podrían salir despedidos de la bandeja. En tales casos, los objetos podrían interferir con el accionamiento de los pedales o dis-
traer al conductor, provocando un acci- dente.
●No guarde en la bandeja abierta objetos
que puedan desplazarse o rodar fácil- mente.
●No apile objetos en la bandeja de modo
que superen la altura del borde de la bandeja.
●No coloque objetos en la bandeja que sobresalgan del borde de la bandeja.
Características del com-
partimiento de equipajes
Ganchos de carga
ADVERTENCIA
■Cuando no se utilicen los ganchos de carga
Para evitar lesiones, recoja siempre los
ganchos cuando no los use.
Tablero de la cubierta

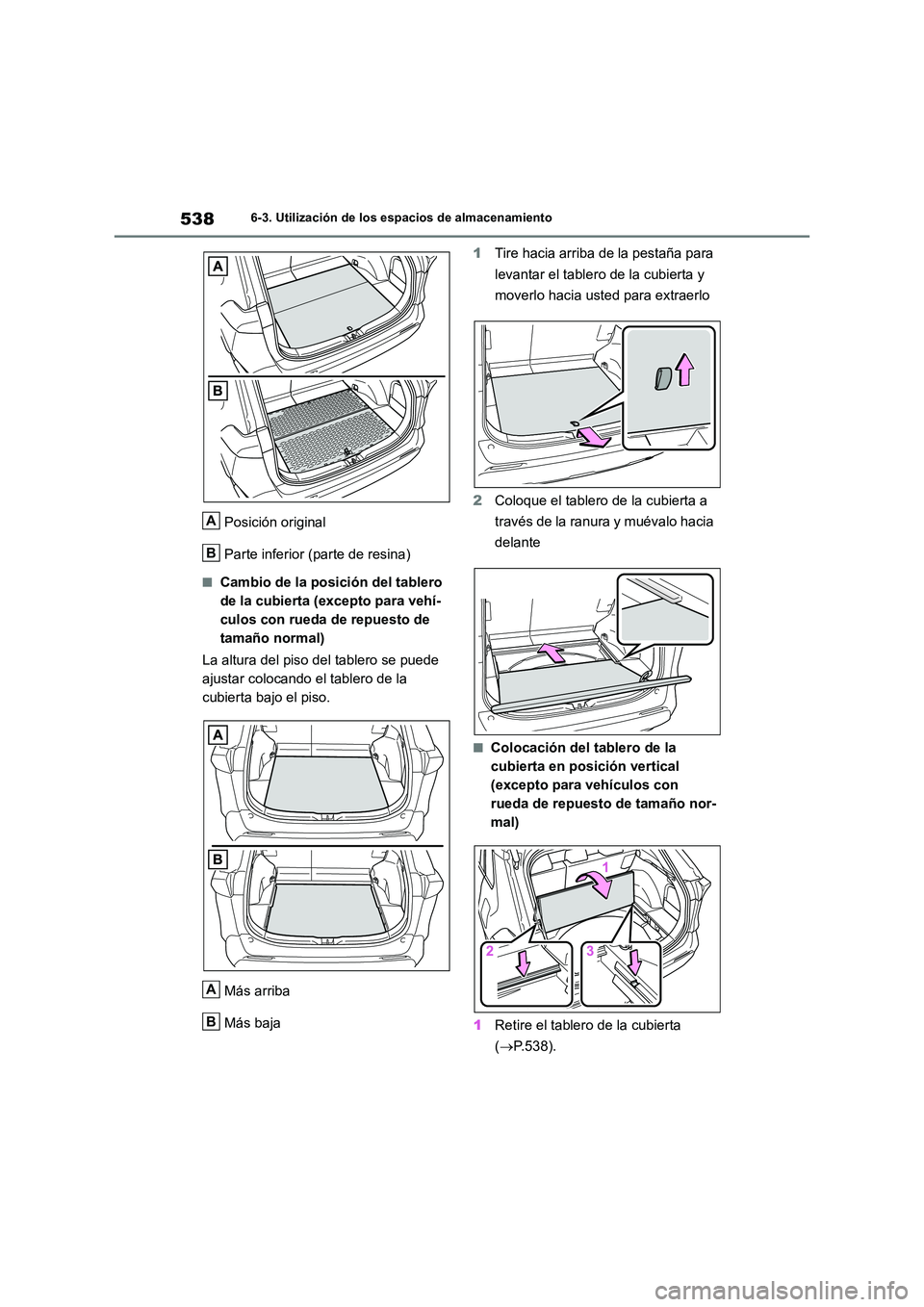

5386-3. Utilización de los espacios de almacenamiento
Posición original
Parte inferior (parte de resina)
■Cambio de la posición del tablero
de la cubierta (excepto para vehí-
culos con rueda de repuesto de
tamaño normal)
La altura del piso del tablero se puede
ajustar colocando el tablero de la
cubierta bajo el piso.
Más arriba
Más baja
1 Tire hacia arriba de la pestaña para
levantar el tablero de la cubierta y
moverlo hacia usted para extraerlo
2 Coloque el tablero de la cubierta a
través de la ranura y muévalo hacia
delante
■Colocación del tablero de la
cubierta en posición vertical
(excepto para vehículos con
rueda de repuesto de tamaño nor-
mal)
1 Retire el tablero de la cubierta
( P.538).
A
B
A
B

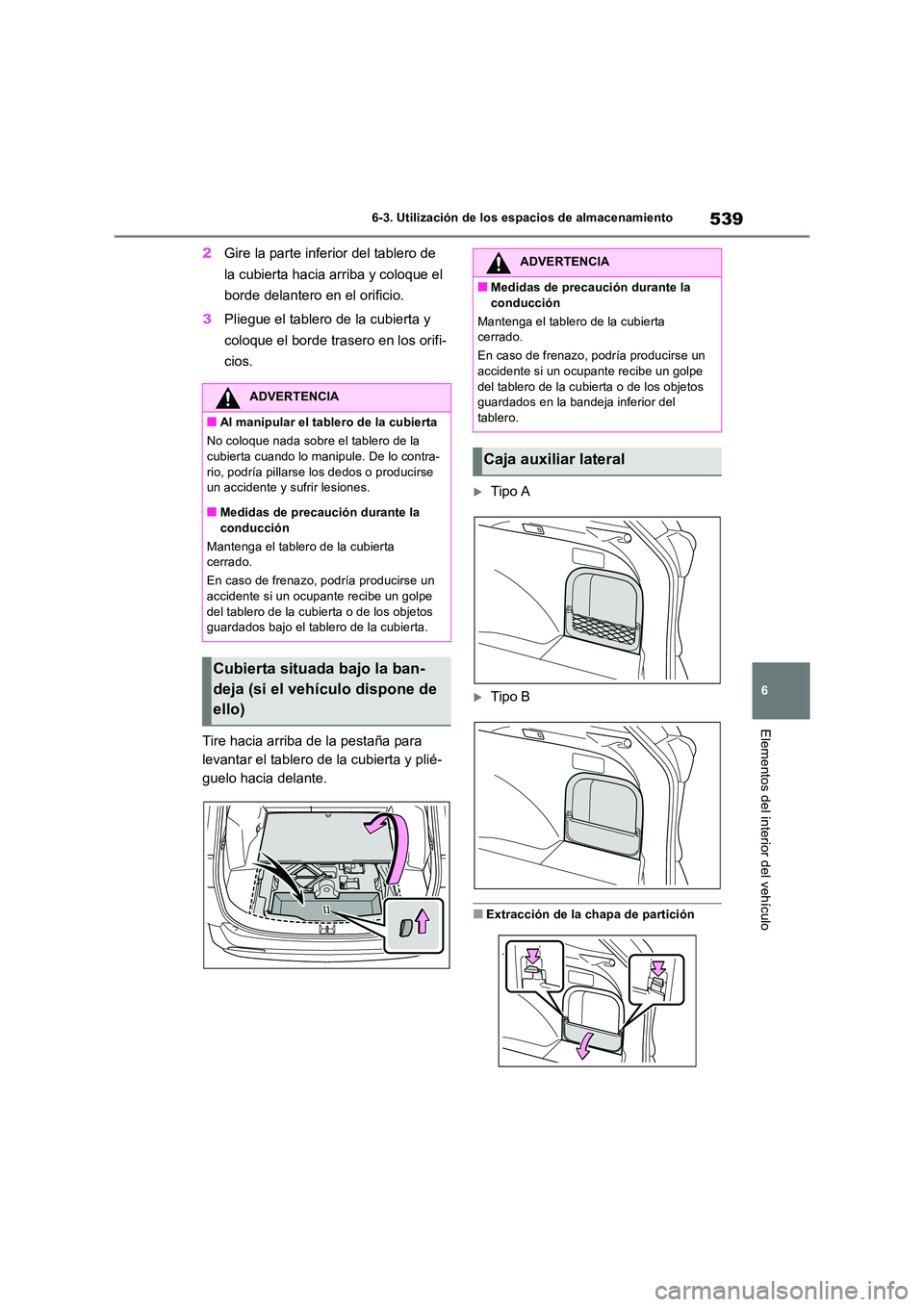

539
6
6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
2 Gire la parte inferior del tablero de
la cubierta hacia arriba y coloque el
borde delantero en el orificio.
3 Pliegue el tablero de la cubierta y
coloque el borde trasero en los orifi-
cios.
Tire hacia arriba de la pestaña para
levantar el tablero de la cubierta y plié-
guelo hacia delante.
Tipo A
Tipo B
■Extracción de la chapa de partición
ADVERTENCIA
■Al manipular el tablero de la cubierta
No coloque nada sobre el tablero de la
cubierta cuando lo manipule. De lo contra- rio, podría pillarse los dedos o producirse un accidente y sufrir lesiones.
■Medidas de precaución durante la conducción
Mantenga el tablero de la cubierta cerrado.
En caso de frenazo, podría producirse un
accidente si un ocupante recibe un golpe del tablero de la cubierta o de los objetos guardados bajo el tablero de la cubierta.
Cubierta situada bajo la ban-
deja (si el vehículo dispone de
ello)
ADVERTENCIA
■Medidas de precaución durante la
conducción
Mantenga el tablero de la cubierta cerrado.
En caso de frenazo, podría producirse un accidente si un ocupante recibe un golpe
del tablero de la cubierta o de los objetos guardados en la bandeja inferior del tablero.
Caja auxiliar lateral

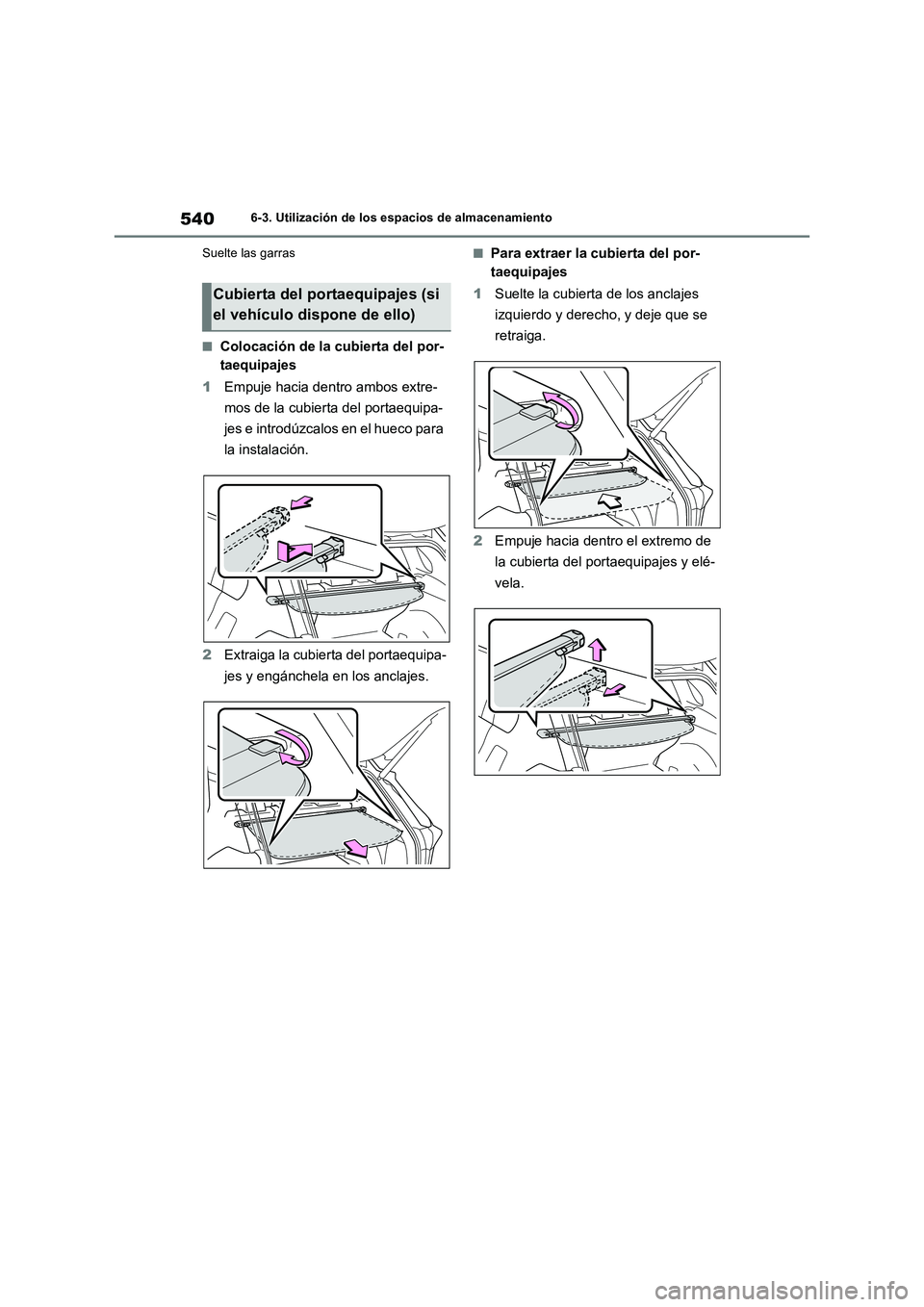

5406-3. Utilización de los espacios de almacenamiento
Suelte las garras
■Colocación de la cubierta del por-
taequipajes
1Empuje hacia dentro ambos extre-
mos de la cubierta del portaequipa-
jes e introdúzcalos en el hueco para
la instalación.
2Extraiga la cubierta del portaequipa-
jes y engánchela en los anclajes.
■Para extraer la cubierta del por-
taequipajes
1Suelte la cubierta de los anclajes
izquierdo y derecho, y deje que se
retraiga.
2Empuje hacia dentro el extremo de
la cubierta del portaequipajes y elé-
vela.
Cubierta del portaequipajes (si
el vehículo dispone de ello)

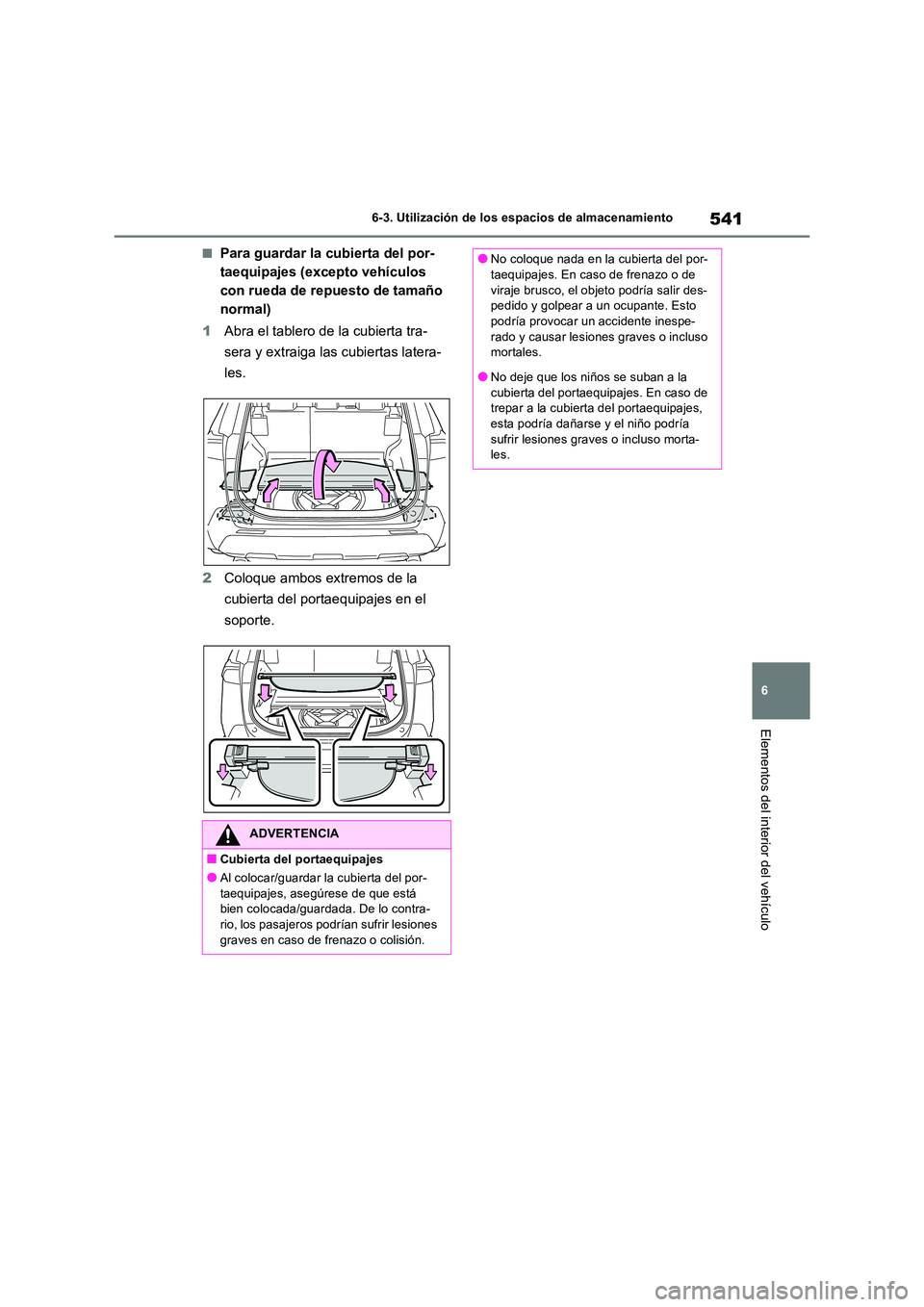

541
6
6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
■Para guardar la cubierta del por-
taequipajes (excepto vehículos
con rueda de repuesto de tamaño
normal)
1 Abra el tablero de la cubierta tra-
sera y extraiga las cubiertas latera-
les.
2 Coloque ambos extremos de la
cubierta del portaequipajes en el
soporte.
ADVERTENCIA
■Cubierta del portaequipajes
●Al colocar/guardar la cubierta del por- taequipajes, asegúrese de que está bien colocada/guardada. De lo contra-
rio, los pasajeros podrían sufrir lesiones graves en caso de frenazo o colisión.
●No coloque nada en la cubierta del por-taequipajes. En caso de frenazo o de
viraje brusco, el objeto podría salir des- pedido y golpear a un ocupante. Esto podría provocar un accidente inespe-
rado y causar lesiones graves o incluso mortales.
●No deje que los niños se suban a la
cubierta del portaequipajes. En caso de trepar a la cubierta del portaequipajes, esta podría dañarse y el niño podría
sufrir lesiones graves o incluso morta- les.
