2018 TOYOTA RAV4 ESP

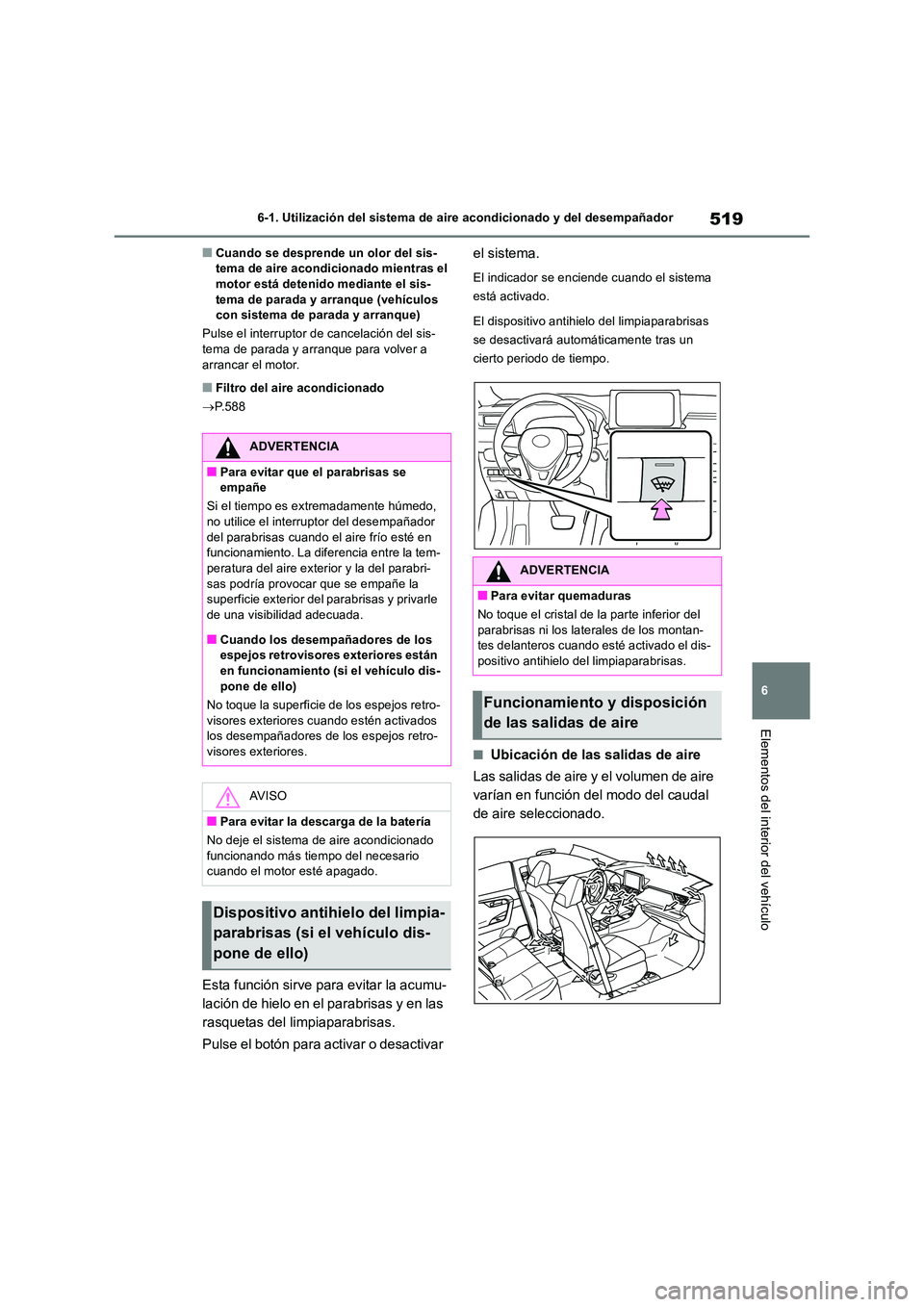

519
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
■Cuando se desprende un olor del sis- tema de aire acondicionado mientras el motor está detenido mediante el sis-
tema de parada y arranque (vehículos con sistema de parada y arranque)
Pulse el interruptor de cancelación del sis- tema de parada y arranque para volver a
arrancar el motor.
■Filtro del aire acondicionado
 P.588
Esta función sirve para evitar la acumu-
lación de hielo en el parabrisas y en las
rasquetas del limpiaparabrisas.
Pulse el botón para activar o desactivar
el sistema.
El indicador se enciende cuando el sistema
está activado.
El dispositivo antihi elo del limpiaparabrisas
se desactivará automáticamente tras un
cierto periodo de tiempo.
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
varían en función del modo del caudal
de aire seleccionado.
ADVERTENCIA
■Para evitar que el parabrisas se empañe
Si el tiempo es extremadamente húmedo,
no utilice el interruptor del desempañador del parabrisas cuando el aire frío esté en funcionamiento. La diferencia entre la tem-
peratura del aire exterior y la del parabri- sas podría provocar que se empañe la superficie exterior del parabrisas y privarle
de una visibilidad adecuada.
■Cuando los desempañadores de los espejos retrovisores exteriores están
en funcionamiento (si el vehículo dis- pone de ello)
No toque la superficie de los espejos retro-
visores exteriores cuando estén activados los desempañadores de los espejos retro-visores exteriores.
AV I S O
■Para evitar la descarga de la batería
No deje el sistema de aire acondicionado funcionando más tiempo del necesario cuando el motor esté apagado.
Dispositivo antihielo del limpia-
parabrisas (si el vehículo dis-
pone de ello)
ADVERTENCIA
■Para evitar quemaduras
No toque el cristal de la parte inferior del
parabrisas ni los laterales de los montan- tes delanteros cuando esté activado el dis-positivo antihielo del limpiaparabrisas.
Funcionamiento y disposición
de las salidas de aire

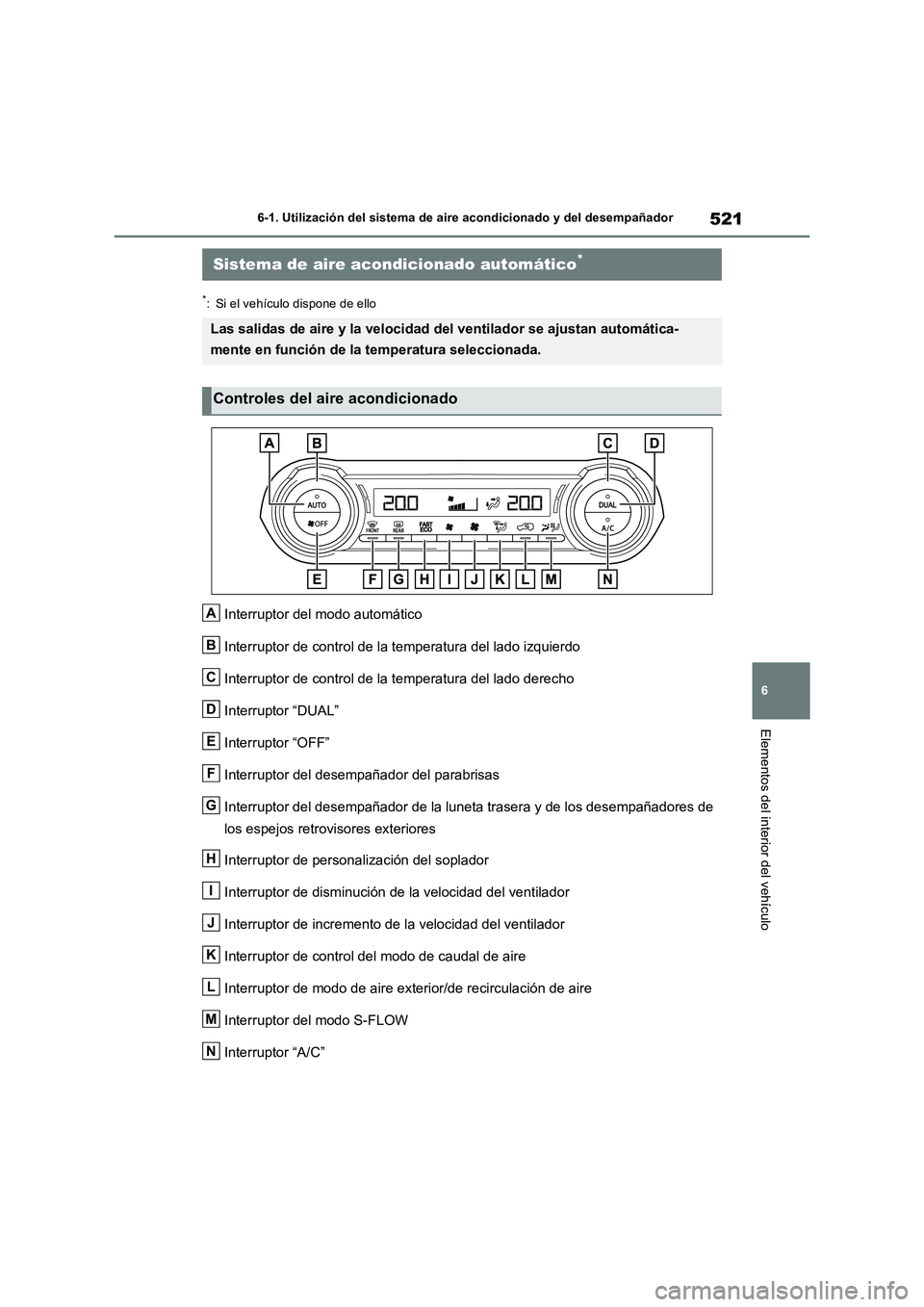

521
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
*: Si el vehículo dispone de ello
Interruptor del modo automático
Interruptor de control de la temperatura del lado izquierdo
Interruptor de control de la temperatura del lado derecho
Interruptor “DUAL”
Interruptor “OFF”
Interruptor del desempañador del parabrisas
Interruptor del desempañador de la luneta trasera y de los desempañadores de
los espejos retrovisores exteriores
Interruptor de personalización del soplador
Interruptor de disminución de la velocidad del ventilador
Interruptor de incremento de la velocidad del ventilador
Interruptor de control del modo de caudal de aire
Interruptor de modo de aire exterior/de recirculación de aire
Interruptor del modo S-FLOW
Interruptor “A/C”
Sistema de aire acondicionado automático*
Las salidas de aire y la velocidad del ventilador se ajustan automática-
mente en función de la temperatura seleccionada.
Controles del aire acondicionado
A
B
C
D
E
F
G
H
I
J
K
L
M
N

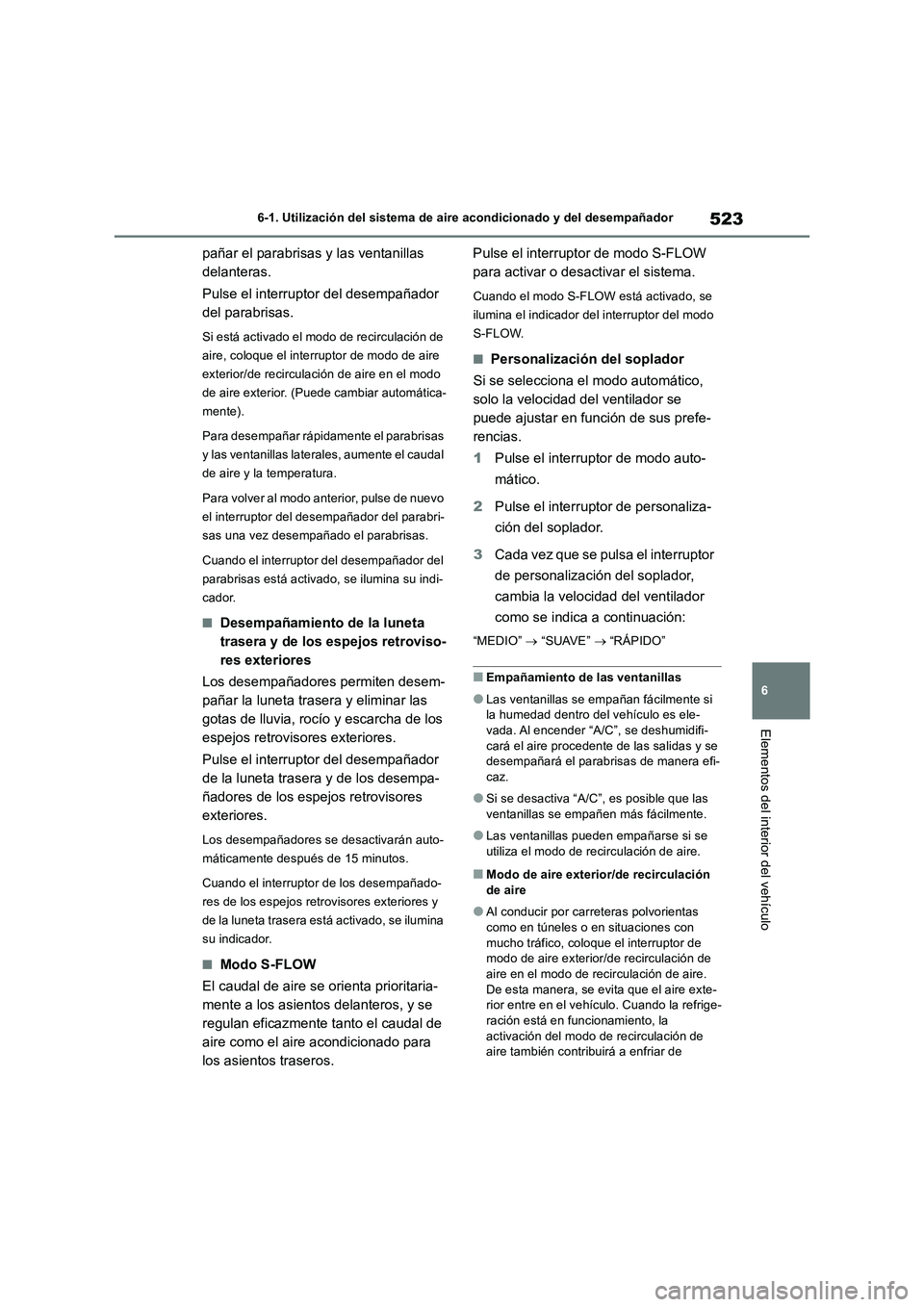

523
6 6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
pañar el parabrisas y las ventanillas
delanteras.
Pulse el interruptor del desempañador
del parabrisas.
Si está activado el modo de recirculación de
aire, coloque el interruptor de modo de aire
exterior/de recirculación de aire en el modo
de aire exterior. (Puede cambiar automática-
mente).
Para desempañar rápidamente el parabrisas
y las ventanillas laterales, aumente el caudal
de aire y la temperatura.
Para volver al modo anterior, pulse de nuevo
el interruptor del desempañador del parabri-
sas una vez desempañado el parabrisas.
Cuando el interruptor del desempañador del
parabrisas está activado, se ilumina su indi-
cador.
■Desempañamiento de la luneta
trasera y de los espejos retroviso-
res exteriores
Los desempañadores permiten desem-
pañar la luneta trasera y eliminar las
gotas de lluvia, rocío y escarcha de los
espejos retrovisores exteriores.
Pulse el interruptor del desempañador
de la luneta trasera y de los desempa-
ñadores de los espejos retrovisores
exteriores.
Los desempañadores se desactivarán auto-
máticamente después de 15 minutos.
Cuando el interruptor de los desempañado-
res de los espejos retrovisores exteriores y
de la luneta trasera está activado, se ilumina
su indicador.
■Modo S-FLOW
El caudal de aire se orienta prioritaria-
mente a los asientos delanteros, y se
regulan eficazmente tanto el caudal de
aire como el aire acondicionado para
los asientos traseros.Pulse el interruptor de modo S-FLOW
para activar o desactivar el sistema.
Cuando el modo S-FLOW está activado, se
ilumina el indicador del interruptor del modo
S-FLOW.
■Personalización del soplador
Si se selecciona el modo automático,
solo la velocidad del ventilador se
puede ajustar en función de sus prefe-
rencias.
1Pulse el interruptor de modo auto-
mático.
2Pulse el interruptor de personaliza-
ción del soplador.
3Cada vez que se pulsa el interruptor
de personalización del soplador,
cambia la velocidad del ventilador
como se indica a continuación:
“MEDIO”  “SUAVE”  “RÁPIDO”
■Empañamiento de las ventanillas
●Las ventanillas se empañan fácilmente si
la humedad dentro del vehículo es ele-
vada. Al encender “A/C”, se deshumidifi-
cará el aire procedente de las salidas y se
desempañará el parabrisas de manera efi-
caz.
●Si se desactiva “A/C”, es posible que las
ventanillas se empañen más fácilmente.
●Las ventanillas pueden empañarse si se
utiliza el modo de recirculación de aire.
■Modo de aire exterior/de recirculación
de aire
●Al conducir por carreteras polvorientas
como en túneles o en situaciones con
mucho tráfico, coloque el interruptor de
modo de aire exterior/de recirculación de
aire en el modo de recirculación de aire.
De esta manera, se evita que el aire exte-
rior entre en el vehículo. Cuando la refrige-
ración está en funcionamiento, la
activación del modo de recirculación de
aire también contribuirá a enfriar de

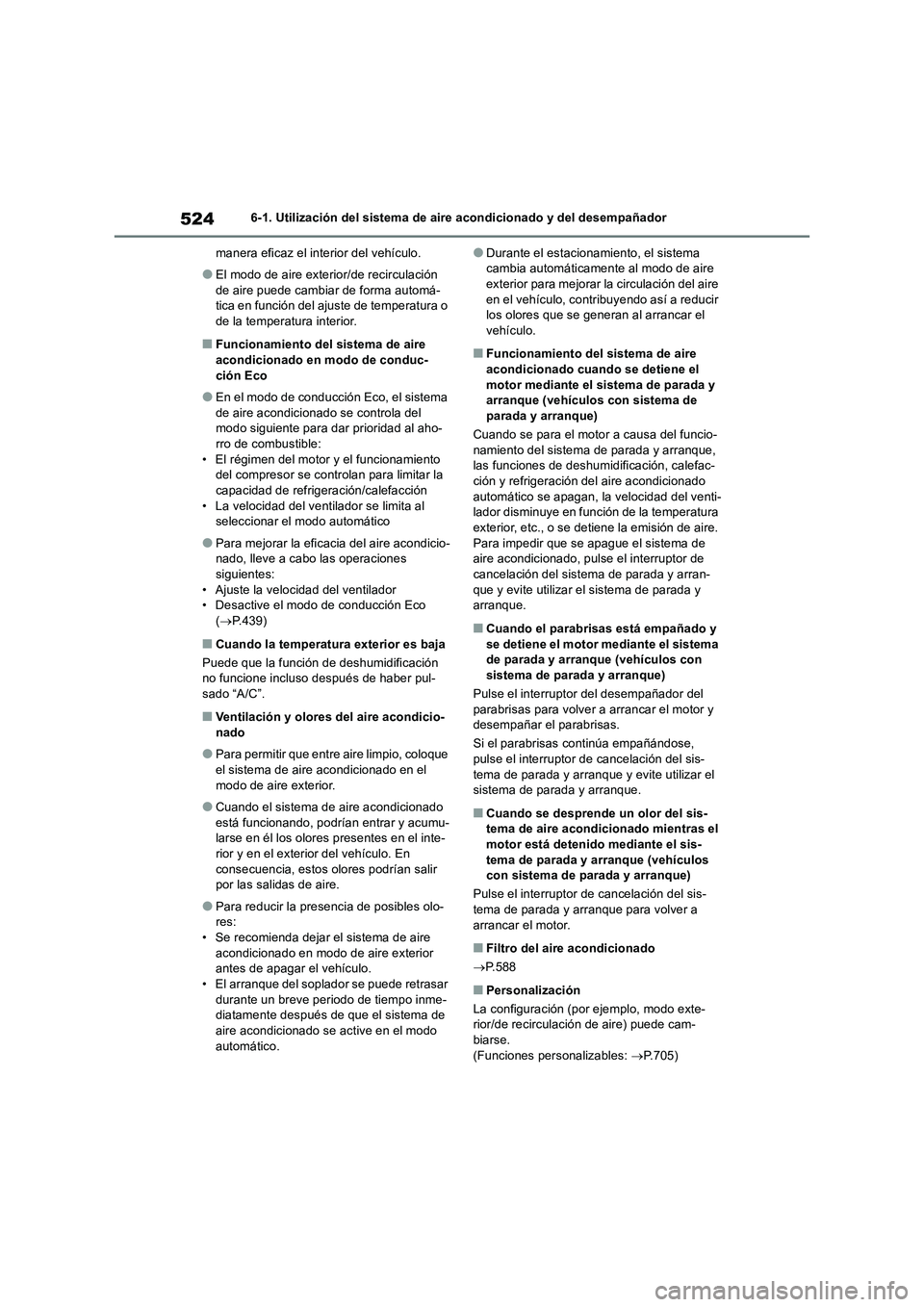

5246-1. Utilización del sistema de aire acondicionado y del desempañador
manera eficaz el interior del vehículo.
●El modo de aire exterior/de recirculación
de aire puede cambiar de forma automá-
tica en función del ajuste de temperatura o
de la temperatura interior.
■Funcionamiento del sistema de aire
acondicionado en modo de conduc-
ción Eco
●En el modo de conducción Eco, el sistema
de aire acondicionado se controla del
modo siguiente para dar prioridad al aho-
rro de combustible:
• El régimen del motor y el funcionamiento
del compresor se controlan para limitar la
capacidad de refrigeración/calefacción
• La velocidad del ventilador se limita al
seleccionar el modo automático
●Para mejorar la eficacia del aire acondicio-
nado, lleve a cabo las operaciones
siguientes:
• Ajuste la velocidad del ventilador
• Desactive el modo de conducción Eco
(P.439)
■Cuando la temperatura exterior es baja
Puede que la función de deshumidificación
no funcione incluso después de haber pul-
sado “A/C”.
■Ventilación y olores del aire acondicio-
nado
●Para permitir que entre aire limpio, coloque
el sistema de aire acondicionado en el
modo de aire exterior.
●Cuando el sistema de aire acondicionado
está funcionando, podrían entrar y acumu-
larse en él los olores presentes en el inte-
rior y en el exterior del vehículo. En
consecuencia, estos olores podrían salir
por las salidas de aire.
●Para reducir la presencia de posibles olo-
res:
• Se recomienda dejar el sistema de aire
acondicionado en modo de aire exterior
antes de apagar el vehículo.
• El arranque del soplador se puede retrasar
durante un breve periodo de tiempo inme-
diatamente después de que el sistema de
aire acondicionado se active en el modo
automático.
●Durante el estacionamiento, el sistema
cambia automáticamente al modo de aire
exterior para mejorar la circulación del aire
en el vehículo, contribuyendo así a reducir
los olores que se generan al arrancar el
vehículo.
■Funcionamiento del sistema de aire
acondicionado cuando se detiene el
motor mediante el sistema de parada y
arranque (vehículos con sistema de
parada y arranque)
Cuando se para el motor a causa del funcio-
namiento del sistema de parada y arranque,
las funciones de deshumidificación, calefac-
ción y refrigeración del aire acondicionado
automático se apagan, la velocidad del venti-
lador disminuye en función de la temperatura
exterior, etc., o se detiene la emisión de aire.
Para impedir que se apague el sistema de
aire acondicionado, pulse el interruptor de
cancelación del sistema de parada y arran-
que y evite utilizar el sistema de parada y
arranque.
■Cuando el parabrisas está empañado y
se detiene el motor mediante el sistema
de parada y arranque (vehículos con
sistema de parada y arranque)
Pulse el interruptor del desempañador del
parabrisas para volver a arrancar el motor y
desempañar el parabrisas.
Si el parabrisas continúa empañándose,
pulse el interruptor de cancelación del sis-
tema de parada y arranque y evite utilizar el
sistema de parada y arranque.
■Cuando se desprende un olor del sis-
tema de aire acondicionado mientras el
motor está detenido mediante el sis-
tema de parada y arranque (vehículos
con sistema de parada y arranque)
Pulse el interruptor de cancelación del sis-
tema de parada y arranque para volver a
arrancar el motor.
■Filtro del aire acondicionado
P.588
■Personalización
La configuración (por ejemplo, modo exte-
rior/de recirculación de aire) puede cam-
biarse.
(Funciones personalizables: P.705)

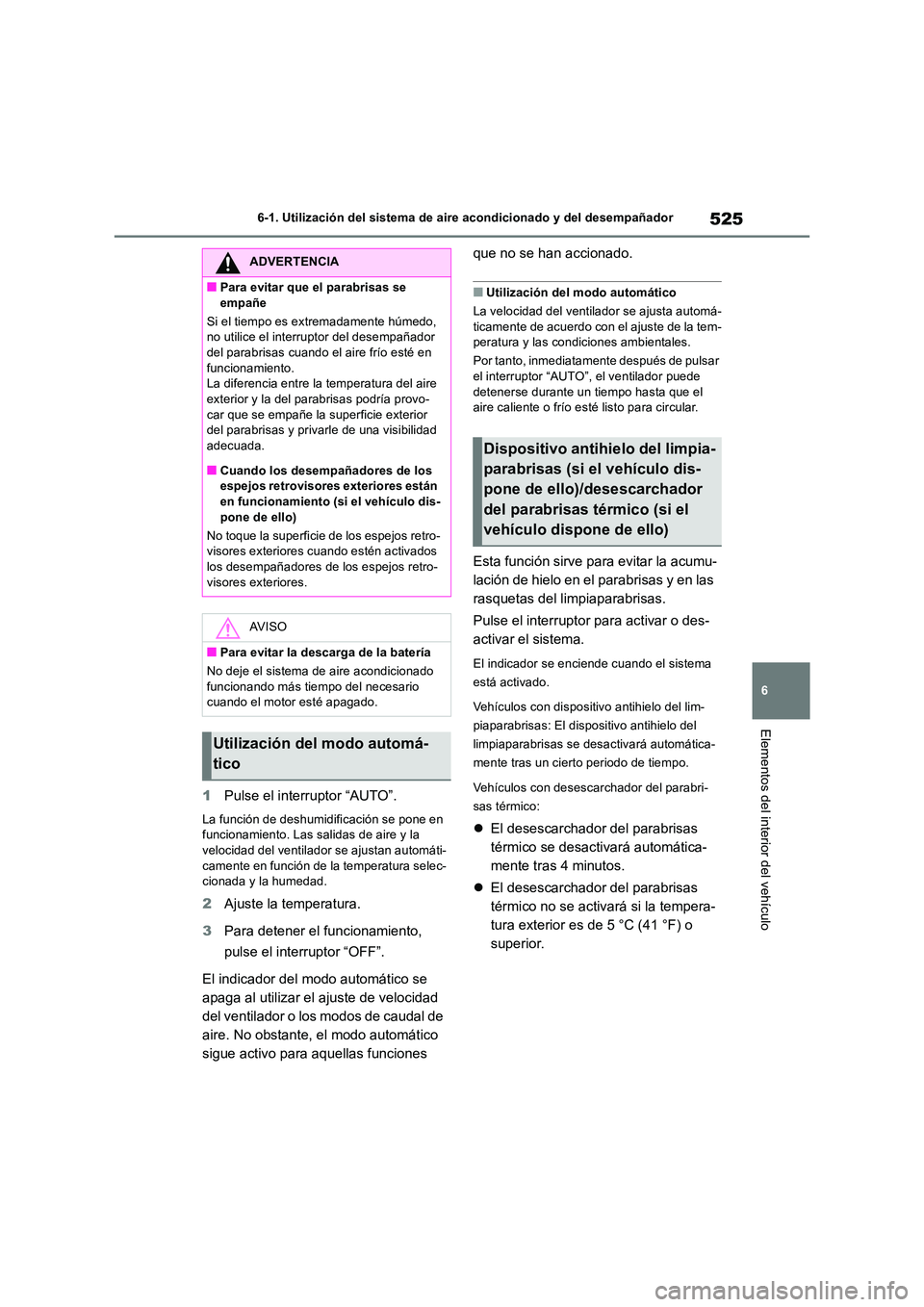

525
6
6-1. Utilización del sistema de aire acondicionado y del desempañador
Elementos del interior del vehículo
1 Pulse el interruptor “AUTO”.
La función de deshumidificación se pone en funcionamiento. Las salidas de aire y la
velocidad del ventilador se ajustan automáti- camente en función de la temperatura selec-cionada y la humedad.
2 Ajuste la temperatura.
3 Para detener el funcionamiento,
pulse el interruptor “OFF”.
El indicador del modo automático se
apaga al utilizar el ajuste de velocidad
del ventilador o los modos de caudal de
aire. No obstante, el modo automático
sigue activo para aquellas funciones
que no se han accionado.
■Utilización del modo automático
La velocidad del ventilador se ajusta automá-
ticamente de acuerdo con el ajuste de la tem- peratura y las condiciones ambientales.
Por tanto, inmediatamente después de pulsar el interruptor “AUTO”, el ventilador puede
detenerse durante un tiempo hasta que el aire caliente o frío esté listo para circular.
Esta función sirve para evitar la acumu-
lación de hielo en el parabrisas y en las
rasquetas del limpiaparabrisas.
Pulse el interruptor para activar o des-
activar el sistema.
El indicador se enciende cuando el sistema
está activado.
Vehículos con dispositivo antihielo del lim-
piaparabrisas: El dispositivo antihielo del
limpiaparabrisas se desactivará automática-
mente tras un cierto periodo de tiempo.
Vehículos con desescarchador del parabri-
sas térmico:
 El desescarchador del parabrisas
térmico se desactivará automática-
mente tras 4 minutos.
 El desescarchador del parabrisas
térmico no se activará si la tempera-
tura exterior es de 5 °C (41 °F) o
superior.
ADVERTENCIA
■Para evitar que el parabrisas se
empañe
Si el tiempo es extremadamente húmedo, no utilice el interruptor del desempañador del parabrisas cuando el aire frío esté en
funcionamiento. La diferencia entre la temperatura del aire exterior y la del parabrisas podría provo-
car que se empañe la superficie exterior del parabrisas y priv arle de una visibilidad adecuada.
■Cuando los desempañadores de los espejos retrovisores exteriores están en funcionamiento (si el vehículo dis-
pone de ello)
No toque la superficie de los espejos retro- visores exteriores cuando estén activados los desempañadores de los espejos retro-
visores exteriores.
AV I S O
■Para evitar la descarga de la batería
No deje el sistema de aire acondicionado
funcionando más tiempo del necesario cuando el motor esté apagado.
Utilización del modo automá-
tico
Dispositivo antihielo del limpia-
parabrisas (si el vehículo dis-
pone de ello)/desescarchador
del parabrisas térmico (si el
vehículo dispone de ello)

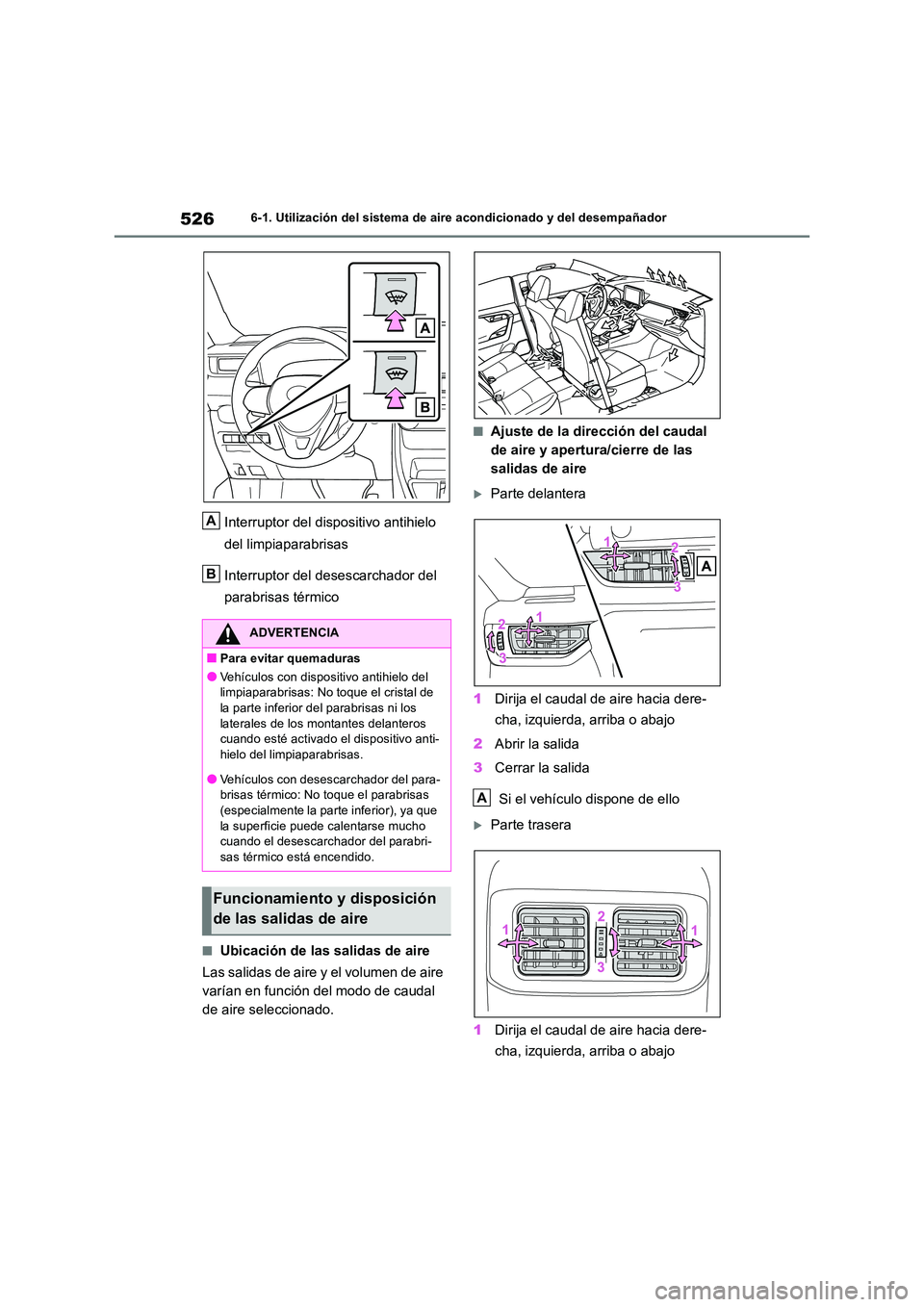

5266-1. Utilización del sistema de aire acondicionado y del desempañador
Interruptor del dispositivo antihielo
del limpiaparabrisas
Interruptor del desescarchador del
parabrisas térmico
■Ubicación de las salidas de aire
Las salidas de aire y el volumen de aire
varían en función del modo de caudal
de aire seleccionado.
■Ajuste de la dirección del caudal
de aire y apertura/cierre de las
salidas de aire
Parte delantera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
2 Abrir la salida
3 Cerrar la salida
Si el vehículo dispone de ello
Parte trasera
1 Dirija el caudal de aire hacia dere-
cha, izquierda, arriba o abajo
ADVERTENCIA
■Para evitar quemaduras
●Vehículos con dispositivo antihielo del limpiaparabrisas: No toque el cristal de la parte inferior del parabrisas ni los
laterales de los montantes delanteros cuando esté activado el dispositivo anti- hielo del limpiaparabrisas.
●Vehículos con desescarchador del para-brisas térmico: No toque el parabrisas (especialmente la parte inferior), ya que
la superficie puede calentarse mucho cuando el desescarchador del parabri-sas térmico está encendido.
Funcionamiento y disposición
de las salidas de aire
A
B
A

531
6
6-2. Utilización de las luces interiores
Elementos del interior del vehículo
1 Activa el funcionamiento vinculado
a las puertas
Cuando se abre una puerta mientras la posi-
ción de funcionamiento vinculado a las puer-
tas está activada, se encienden las luces.
2 Apaga las luces
■Luz interior trasera
1 Apaga la luz
2 Activa el funcionamiento vinculado
a las puertas
Cuando se abre una puerta mientras la posi-
ción de funcionamiento vinculado a las puer-
tas está activada, se enciende la luz.
3 Enciende la luz
Enciende o apaga las luces
■Sistema de iluminación de entrada al vehículo
Las luces se encienden o se apagan automá-
ticamente en función del modo del interruptor del motor, de la presencia de la llave electró-nica, de si las puertas están bloqueadas o
desbloqueadas, y de si las puertas están abiertas o cerradas.
■Para evitar que la batería se descargue
Si las luces interiores se quedan encendidas cuando el interruptor del motor se coloca en
OFF, se apagarán automáticamente pasados 20 minutos.
■En caso de despliegue (inflado) de los airbags SRS
Si alguno de los airbags SRS se despliega
(infla) o se produce un fuerte impacto trasero, las luces interiores se encenderán automáti-camente.
Las luces interiores se apagarán automática- mente después de unos 20 minutos. Las luces interiores se pueden apagar
manualmente. Sin embargo, para ayudar a prevenir colisiones adicionales, se reco-mienda que se dejen encendidas hasta que
se pueda garantizar la seguridad. (Es posible que las luces interiores no se enciendan automáticamente en función de la
fuerza del impacto y las condiciones de la colisión).
Accionamiento de las luces
individuales

533
6 6-3. Utilización de los espacios de almacenamiento
Elementos del interior del vehículo
6-3.Utiliz ación de lo s espac io s d e almac enamiento
Bandeja abierta (P.536)
Caja auxiliar (si el vehículo dispone de ello) (P.536)
Portatarjetas (si el vehículo dispone de ello) (P.536)
Portabotellas (P.535)
Caja de la consola (P.534)
Sujetavasos (P.535)
Guantera (P.534)

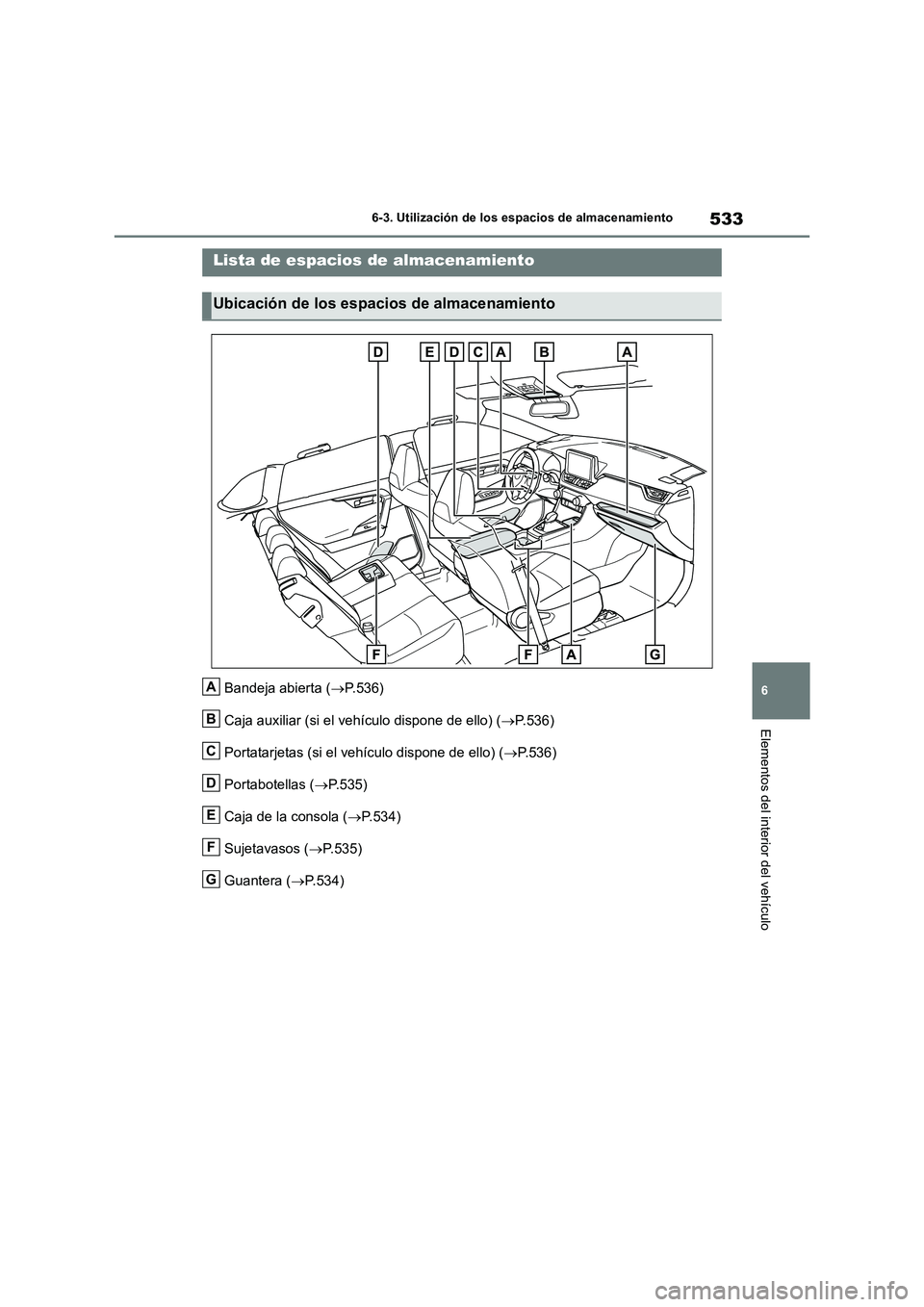

Lista de espacios de almacenamiento
Ubicación de los espacios de almacenamiento
A
B
C
D
E
F
G
