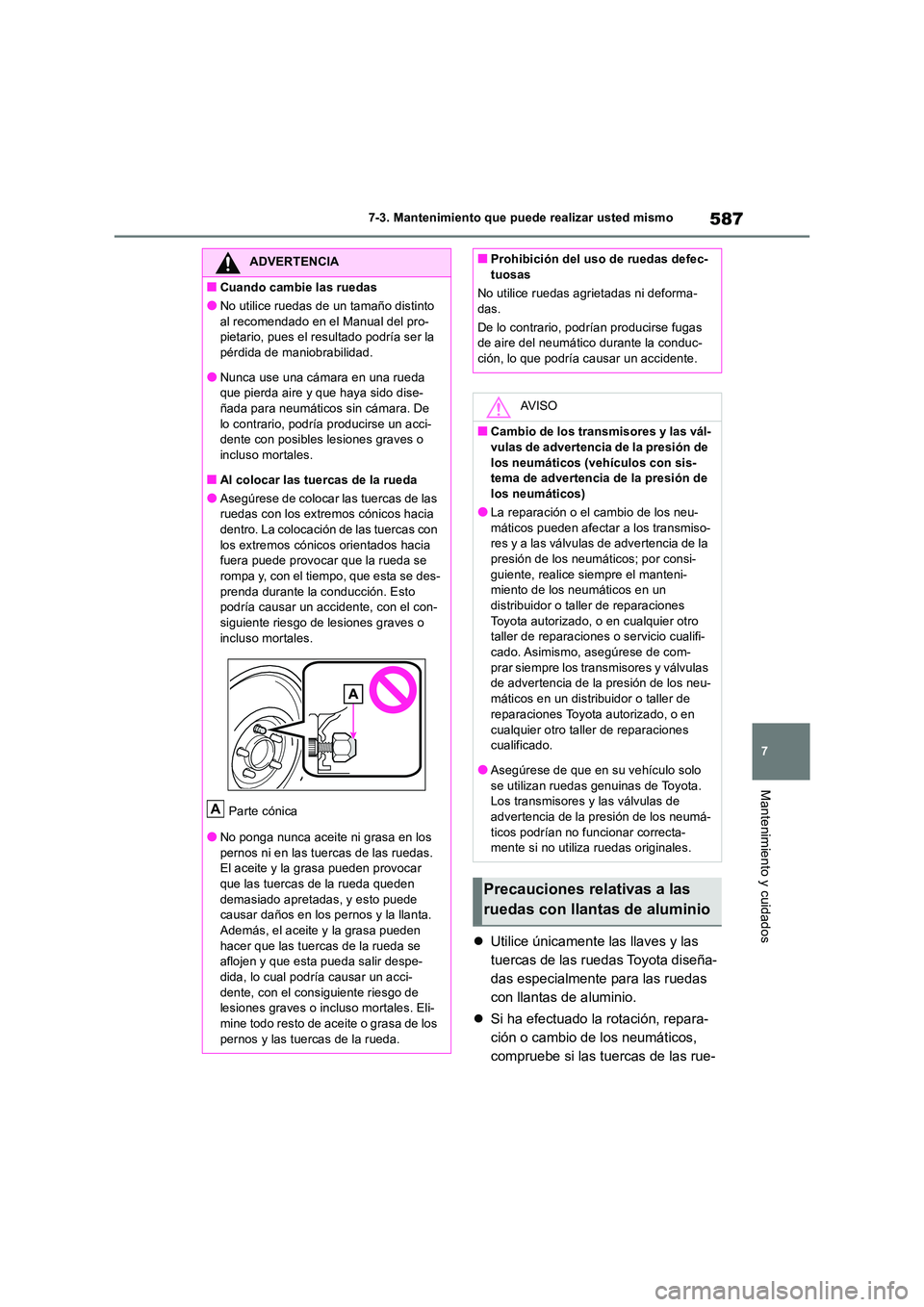

2018 TOYOTA RAV4 ESP

587
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
 Utilice únicamente las llaves y las
tuercas de las ruedas Toyota diseña-
das especialmente para las ruedas
con llantas de aluminio.
 Si ha efectuado la rotación, repara-
ción o cambio de los neumáticos,
compruebe si las tuercas de las rue-
ADVERTENCIA
■Cuando cambie las ruedas
●No utilice ruedas de un tamaño distinto
al recomendado en el Manual del pro- pietario, pues el resultado podría ser la pérdida de maniobrabilidad.
●Nunca use una cámara en una rueda que pierda aire y que haya sido dise-ñada para neumáticos sin cámara. De
lo contrario, podría producirse un acci- dente con posibles lesiones graves o incluso mortales.
■Al colocar las tuercas de la rueda
●Asegúrese de colocar las tuercas de las ruedas con los extremos cónicos hacia dentro. La colocación de las tuercas con
los extremos cónicos orientados hacia fuera puede provocar que la rueda se rompa y, con el tiempo, que esta se des-
prenda durante la conducción. Esto podría causar un accidente, con el con-siguiente riesgo de lesiones graves o
incluso mortales.
Parte cónica
●No ponga nunca aceite ni grasa en los
pernos ni en las tuercas de las ruedas. El aceite y la grasa pueden provocar que las tuercas de la rueda queden
demasiado apretadas, y esto puede causar daños en los pernos y la llanta. Además, el aceite y la grasa pueden
hacer que las tuercas de la rueda se aflojen y que esta pueda salir despe-dida, lo cual podría causar un acci-
dente, con el consiguiente riesgo de lesiones graves o in cluso mortales. Eli- mine todo resto de aceite o grasa de los
pernos y las tuercas de la rueda.
A
■Prohibición del uso de ruedas defec- tuosas
No utilice ruedas agrietadas ni deforma-
das.
De lo contrario, podrían producirse fugas de aire del neumático durante la conduc-ción, lo que podría causar un accidente.
AV I S O
■Cambio de los transmisores y las vál-
vulas de advertencia de la presión de los neumáticos (vehículos con sis-tema de advertencia de la presión de
los neumáticos)
●La reparación o el cambio de los neu- máticos pueden afectar a los transmiso-res y a las válvulas de advertencia de la
presión de los neumáticos; por consi- guiente, realice siempre el manteni-miento de los neumáticos en un
distribuidor o taller de reparaciones Toyota autorizado, o en cualquier otro taller de reparaciones o servicio cualifi-
cado. Asimismo, asegúrese de com- prar siempre los transmisores y válvulas de advertencia de la presión de los neu-
máticos en un distribuidor o taller de reparaciones Toyota autorizado, o en
cualquier otro taller de reparaciones cualificado.
●Asegúrese de que en su vehículo solo
se utilizan ruedas genuinas de Toyota. Los transmisores y las válvulas de advertencia de la presión de los neumá-
ticos podrían no funcionar correcta- mente si no utiliza ruedas originales.
Precauciones relativas a las
ruedas con llantas de aluminio

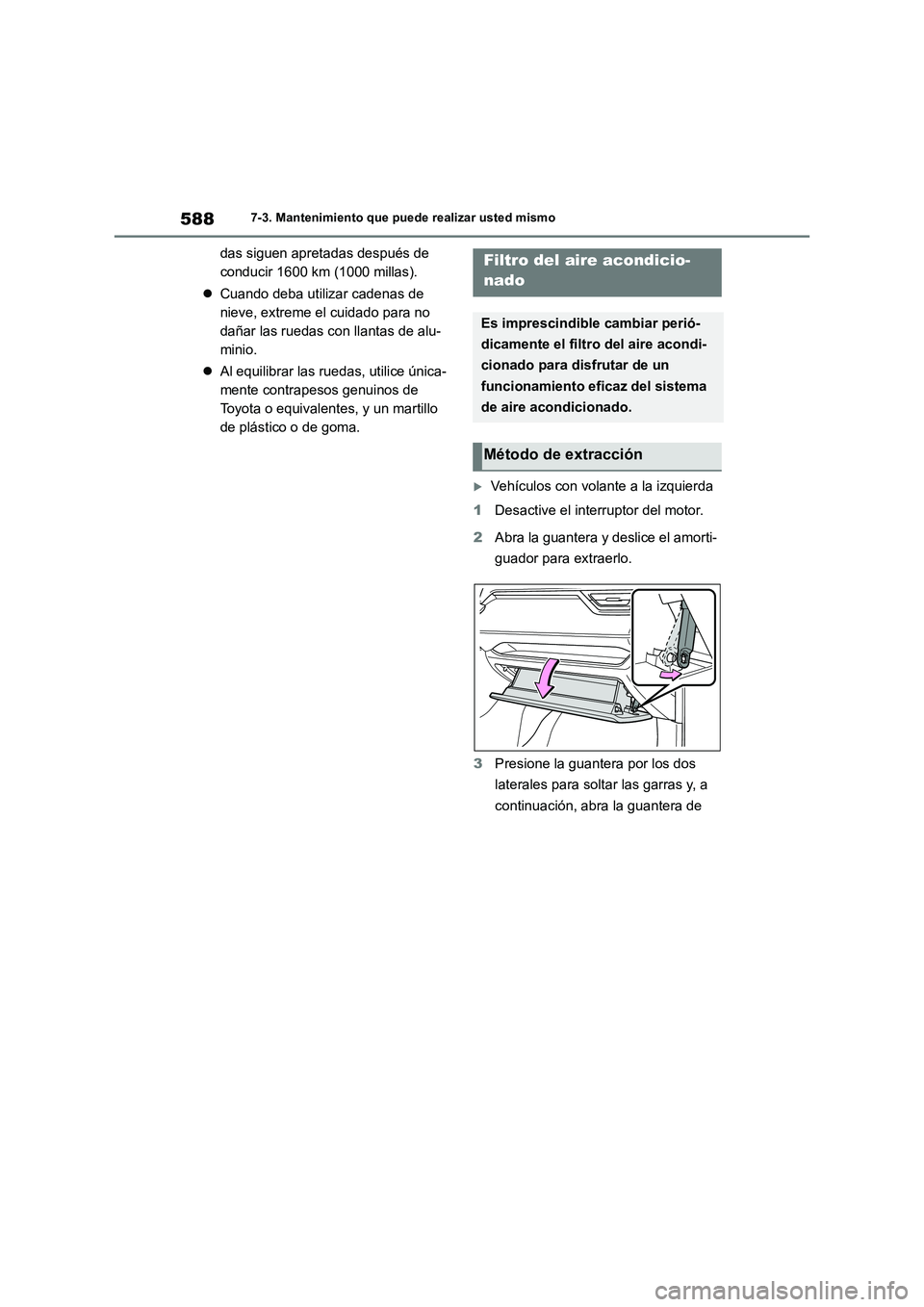

5887-3. Mantenimiento que puede realizar usted mismo
das siguen apretadas después de
conducir 1600 km (1000 millas).
Cuando deba utilizar cadenas de
nieve, extreme el cuidado para no
dañar las ruedas con llantas de alu-
minio.
Al equilibrar las ruedas, utilice única-
mente contrapesos genuinos de
Toyota o equivalentes, y un martillo
de plástico o de goma.
Vehículos con volante a la izquierda
1Desactive el interruptor del motor.
2Abra la guantera y deslice el amorti-
guador para extraerlo.
3Presione la guantera por los dos
laterales para soltar las garras y, a
continuación, abra la guantera de
Filtro del aire acondicio-
nado
Es imprescindible cambiar perió-
dicamente el filtro del aire acondi-
cionado para disfrutar de un
funcionamiento eficaz del sistema
de aire acondicionado.
Método de extracción

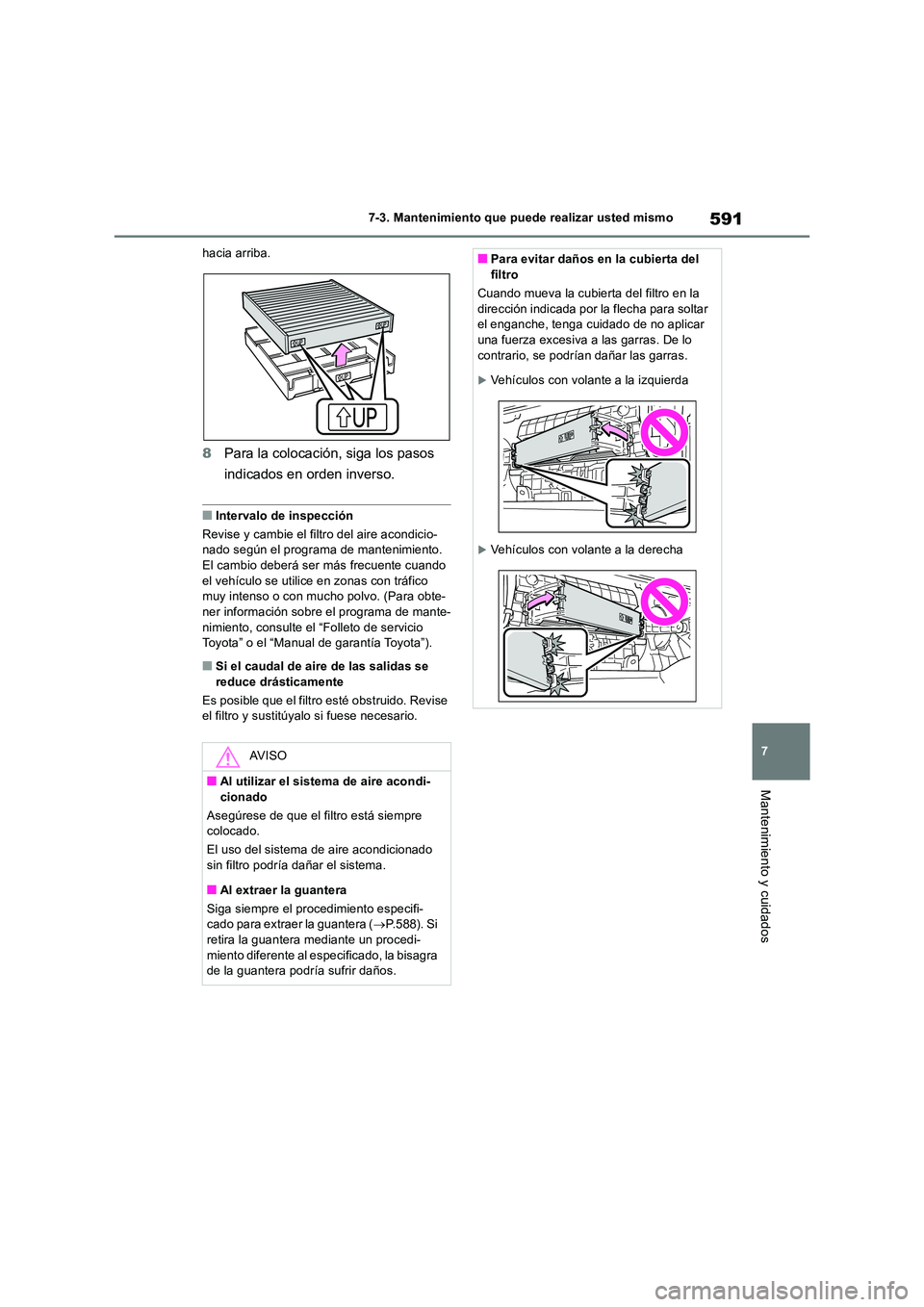

591
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
hacia arriba.
8 Para la colocación, siga los pasos
indicados en orden inverso.
■Intervalo de inspección
Revise y cambie el filtro del aire acondicio- nado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utilice en zonas con tráfico muy intenso o con mucho polvo. (Para obte-
ner información sobre el programa de mante- nimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía Toyota”).
■Si el caudal de aire de las salidas se
reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
AV I S O
■Al utilizar el sistema de aire acondi-
cionado
Asegúrese de que el filtro está siempre colocado.
El uso del sistema de aire acondicionado sin filtro podría dañar el sistema.
■Al extraer la guantera
Siga siempre el procedimiento especifi- cado para extraer la guantera ( P.588). Si retira la guantera mediante un procedi-
miento diferente al especificado, la bisagra de la guantera podría sufrir daños.
■Para evitar daños en la cubierta del filtro
Cuando mueva la cubierta del filtro en la
dirección indicada por la flecha para soltar el enganche, tenga cuidado de no aplicar una fuerza excesiva a las garras. De lo
contrario, se podrían dañar las garras.
Vehículos con volante a la izquierda
Vehículos con volante a la derecha

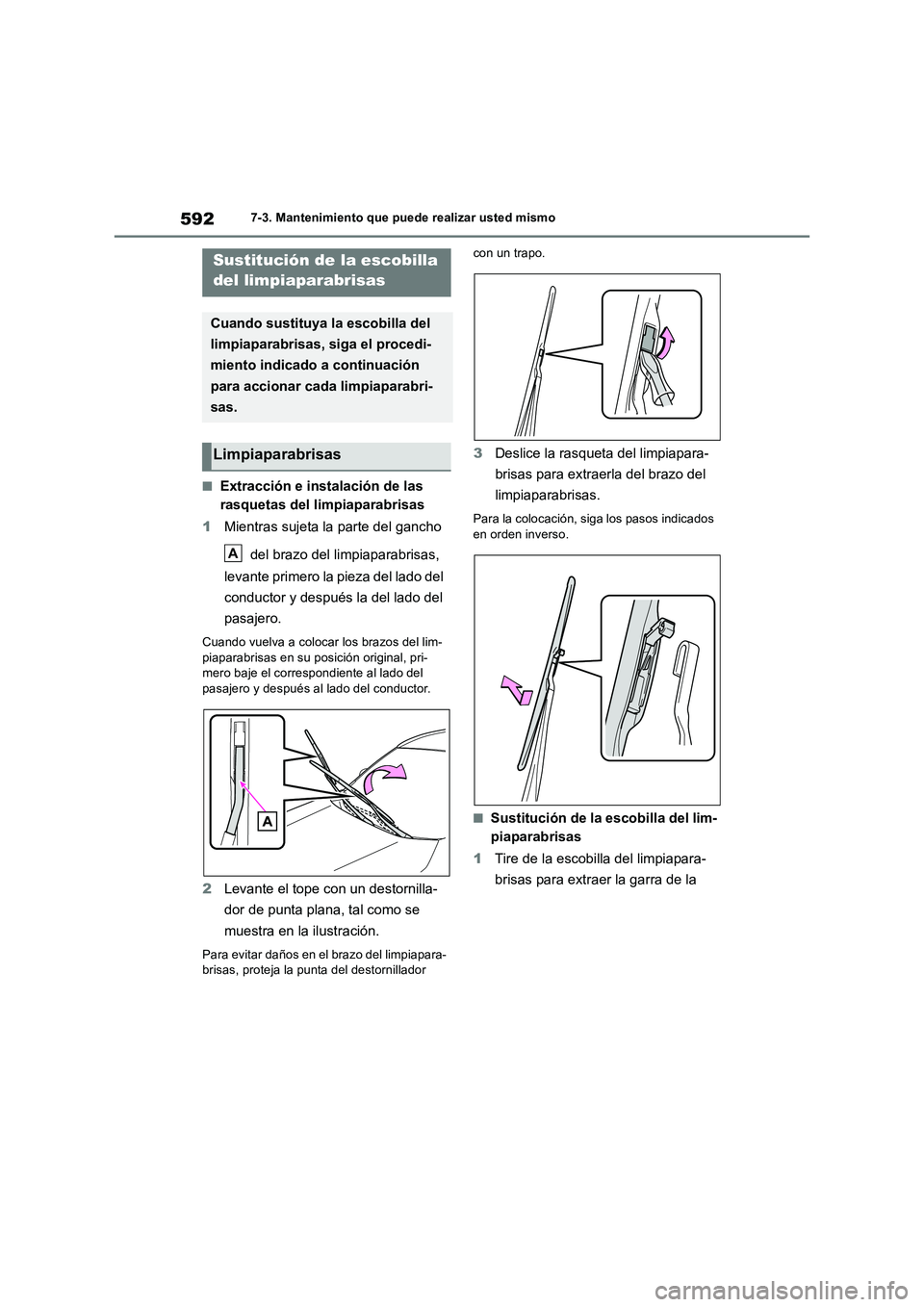

5927-3. Mantenimiento que puede realizar usted mismo
■Extracción e instalación de las
rasquetas del limpiaparabrisas
1Mientras sujeta la parte del gancho
del brazo del limpiaparabrisas,
levante primero la pieza del lado del
conductor y después la del lado del
pasajero.
Cuando vuelva a colocar los brazos del lim-
piaparabrisas en su posición original, pri-
mero baje el correspondiente al lado del
pasajero y después al lado del conductor.
2Levante el tope con un destornilla-
dor de punta plana, tal como se
muestra en la ilustración.
Para evitar daños en el brazo del limpiapara-
brisas, proteja la punta del destornillador con un trapo.
3Deslice la rasqueta del limpiapara-
brisas para extraerla del brazo del
limpiaparabrisas.
Para la colocación, siga los pasos indicados
en orden inverso.
■Sustitución de la escobilla del lim-
piaparabrisas
1Tire de la escobilla del limpiapara-
brisas para extraer la garra de la
Sustitución de la escobilla
del limpiaparabrisas
Cuando sustituya la escobilla del
limpiaparabrisas, siga el procedi-
miento indicado a continuación
para accionar cada limpiaparabri-
sas.
Limpiaparabrisas
A

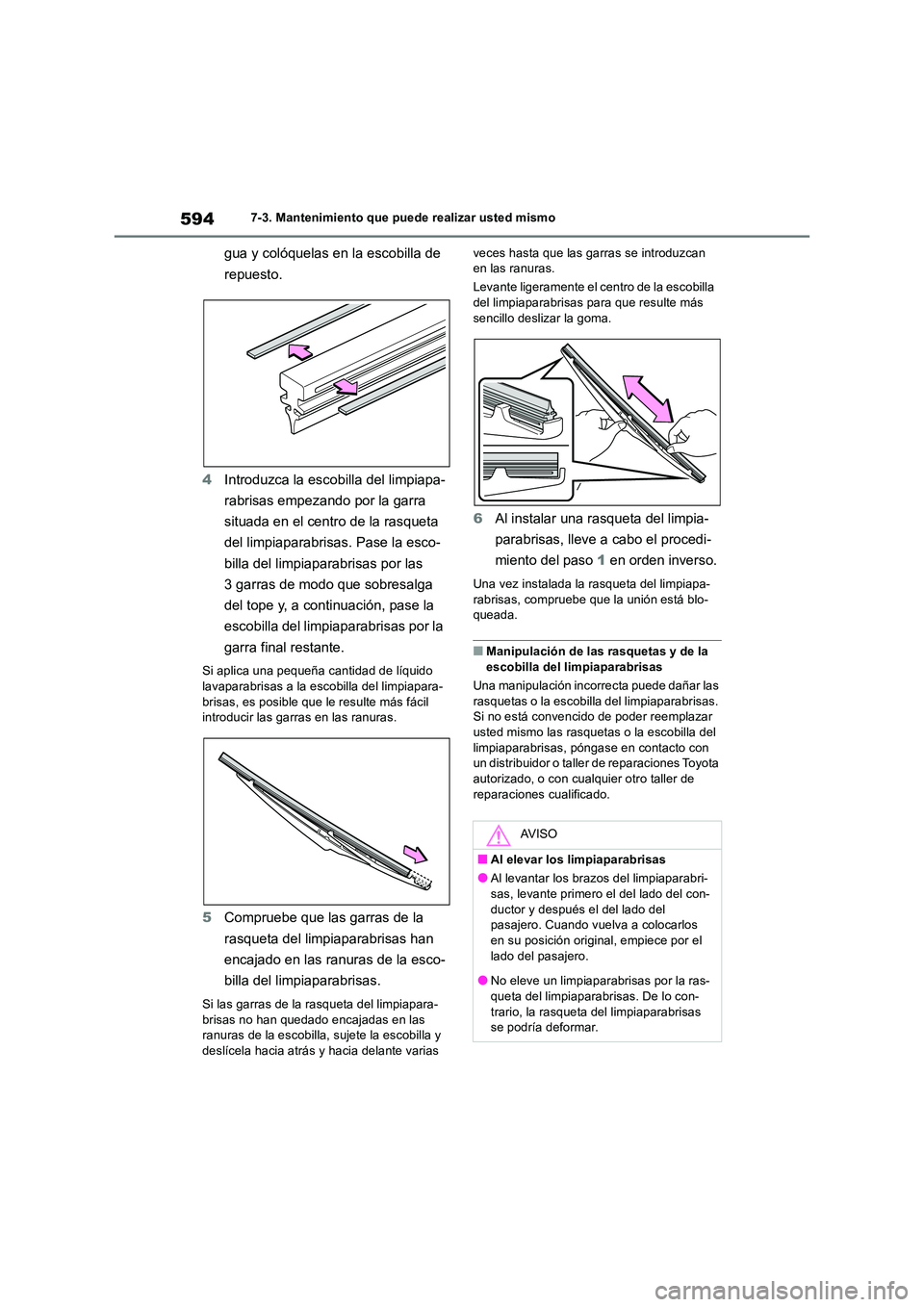

5947-3. Mantenimiento que puede realizar usted mismo
gua y colóquelas en la escobilla de
repuesto.
4 Introduzca la escobilla del limpiapa-
rabrisas empezando por la garra
situada en el centro de la rasqueta
del limpiaparabrisas. Pase la esco-
billa del limpiaparabrisas por las
3 garras de modo que sobresalga
del tope y, a continuación, pase la
escobilla del limpiaparabrisas por la
garra final restante.
Si aplica una pequeña cantidad de líquido
lavaparabrisas a la e scobilla del limpiapara- brisas, es posible que le resulte más fácil introducir las garras en las ranuras.
5 Compruebe que las garras de la
rasqueta del limpiaparabrisas han
encajado en las ranuras de la esco-
billa del limpiaparabrisas.
Si las garras de la rasqueta del limpiapara- brisas no han quedado encajadas en las ranuras de la escobilla, sujete la escobilla y
deslícela hacia atrás y hacia delante varias
veces hasta que las garras se introduzcan en las ranuras.
Levante ligeramente el centro de la escobilla del limpiaparabrisas para que resulte más
sencillo deslizar la goma.
6 Al instalar una rasqueta del limpia-
parabrisas, lleve a cabo el procedi-
miento del paso 1 en orden inverso.
Una vez instalada la rasqueta del limpiapa- rabrisas, compruebe que la unión está blo-queada.
■Manipulación de las rasquetas y de la escobilla del limpiaparabrisas
Una manipulación incorrecta puede dañar las
rasquetas o la escobilla del limpiaparabrisas. Si no está convencido de poder reemplazar usted mismo las rasquetas o la escobilla del
limpiaparabrisas, póngase en contacto con un distribuidor o taller de reparaciones Toyota autorizado, o con cualquier otro taller de
reparaciones cualificado.
AV I S O
■Al elevar los limpiaparabrisas
●Al levantar los br azos del limpiaparabri-
sas, levante primero el del lado del con- ductor y después el del lado del pasajero. Cuando vuelva a colocarlos
en su posición origi nal, empiece por el lado del pasajero.
●No eleve un limpiapar abrisas por la ras-
queta del limpiaparabrisas. De lo con- trario, la rasqueta del limpiaparabrisas se podría deformar.

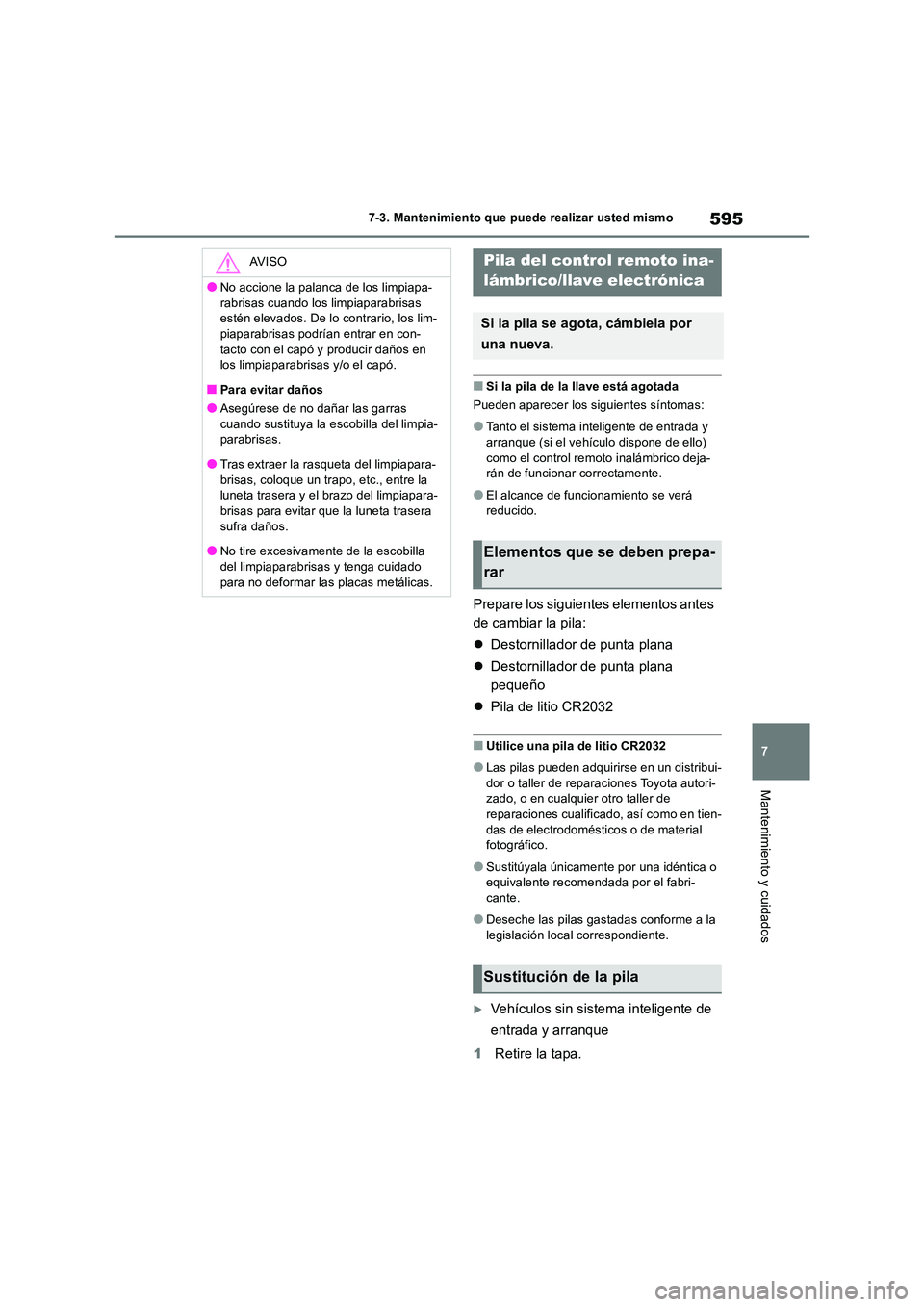

595
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
■Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico deja- rán de funcionar correctamente.
●El alcance de funcionamiento se verá reducido.
Prepare los siguientes elementos antes
de cambiar la pila:
 Destornillador de punta plana
 Destornillador de punta plana
pequeño
 Pila de litio CR2032
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en un distribui-
dor o taller de reparaciones Toyota autori- zado, o en cualquier otro taller de reparaciones cualificado, así como en tien-
das de electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-cante.
●Deseche las pilas gastadas conforme a la legislación local correspondiente.
Vehículos sin sistema inteligente de
entrada y arranque
1 Retire la tapa.
AV I S O
●No accione la palanca de los limpiapa-
rabrisas cuando lo s limpiaparabrisas estén elevados. De lo contrario, los lim-piaparabrisas podrían entrar en con-
tacto con el capó y producir daños en los limpiaparabrisas y/o el capó.
■Para evitar daños
●Asegúrese de no dañar las garras
cuando sustituya la escobilla del limpia- parabrisas.
●Tras extraer la rasqueta del limpiapara-
brisas, coloque un trapo, etc., entre la luneta trasera y el brazo del limpiapara-brisas para evitar que la luneta trasera
sufra daños.
●No tire excesivamente de la escobilla del limpiaparabrisas y tenga cuidado
para no deformar las placas metálicas.
Pila del control remoto ina-
lámbrico/llave electrónica
Si la pila se agota, cámbiela por
una nueva.
Elementos que se deben prepa-
rar
Sustitución de la pila

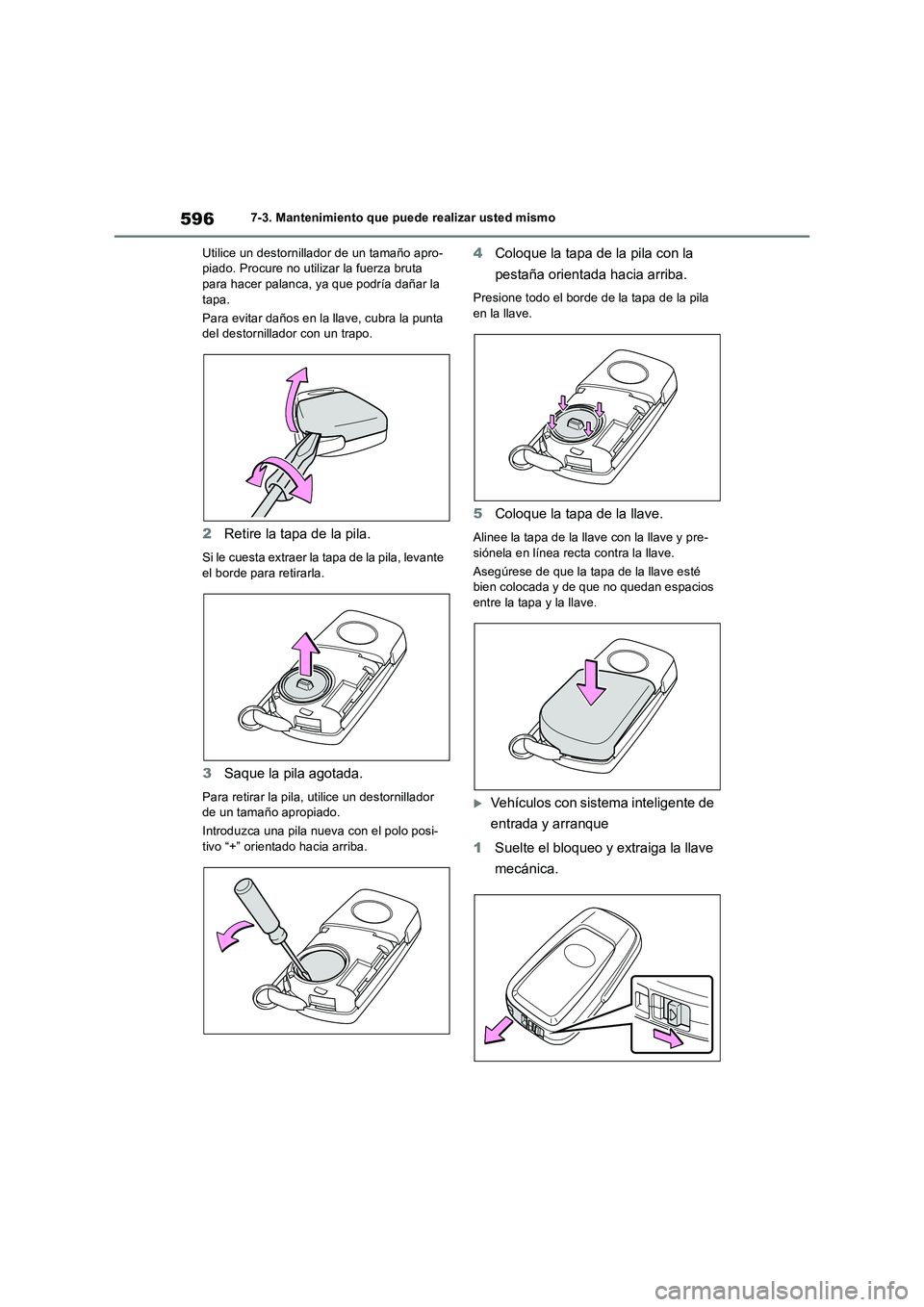

5967-3. Mantenimiento que puede realizar usted mismo
Utilice un destornillador de un tamaño apro-
piado. Procure no utilizar la fuerza bruta
para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta
del destornillador con un trapo.
2Retire la tapa de la pila.
Si le cuesta extraer la tapa de la pila, levante
el borde para retirarla.
3Saque la pila agotada.
Para retirar la pila, utilice un destornillador
de un tamaño apropiado.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
4Coloque la tapa de la pila con la
pestaña orientada hacia arriba.
Presione todo el borde de la tapa de la pila
en la llave.
5Coloque la tapa de la llave.
Alinee la tapa de la llave con la llave y pre-
siónela en línea recta contra la llave.
Asegúrese de que la tapa de la llave esté
bien colocada y de que no quedan espacios
entre la tapa y la llave.
Vehículos con sistema inteligente de
entrada y arranque
1Suelte el bloqueo y extraiga la llave
mecánica.

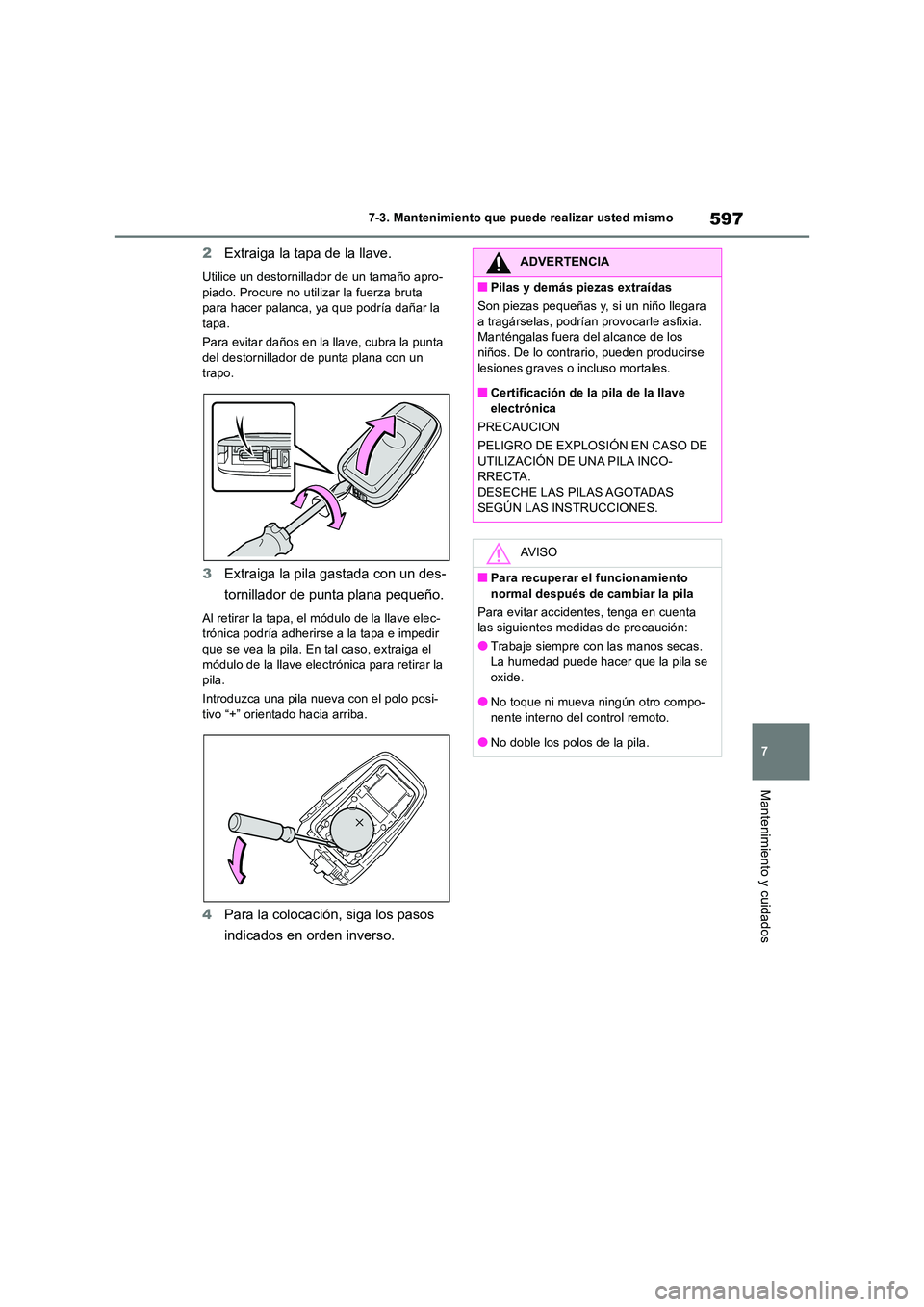

597
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
2 Extraiga la tapa de la llave.
Utilice un destornillador de un tamaño apro- piado. Procure no utilizar la fuerza bruta para hacer palanca, ya que podría dañar la
tapa.
Para evitar daños en la llave, cubra la punta del destornillador de punta plana con un trapo.
3 Extraiga la pila gastada con un des-
tornillador de punta plana pequeño.
Al retirar la tapa, el módulo de la llave elec- trónica podría adherirse a la tapa e impedir
que se vea la pila. En tal caso, extraiga el módulo de la llave electrónica para retirar la pila.
Introduzca una pila nueva con el polo posi-
tivo “+” orientado hacia arriba.
4 Para la colocación, siga los pasos
indicados en orden inverso.
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara
a tragárselas, podrían pr ovocarle asfixia. Manténgalas fuera del alcance de los niños. De lo contrario, pueden producirse
lesiones graves o incluso mortales.
■Certificación de la pila de la llave electrónica
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE
UTILIZACIÓN DE UNA PILA INCO- RRECTA. DESECHE LAS PILAS AGOTADAS
SEGÚN LAS INSTRUCCIONES.
AV I S O
■Para recuperar el funcionamiento
normal después de cambiar la pila
Para evitar accidentes, tenga en cuenta las siguientes medidas de precaución:
●Trabaje siempre con las manos secas.La humedad puede hacer que la pila se
oxide.
●No toque ni mueva ningún otro compo- nente interno del control remoto.
●No doble los polos de la pila.
