2018 TOYOTA RAV4 ESP

6007-3. Mantenimiento que puede realizar usted mismo
Fusible normal
Fusible fundido
Tipo C
Fusible normal
Fusible fundido
■Después de cambiar un fusible
●Al colocar la tapa, asegúrese de que la lengüeta está bien puesta.
●Si las luces no se encienden después de haber cambiado el fusible, puede que sea necesario cambiar una bombilla. ( P.601)
●Si el fusible que ha cambiado vuelve a fun- dirse, lleve el vehículo a un distribuidor o
taller de reparaciones Toyota autorizado, o a cualquier otro taller de reparaciones cua-lificado, para que lo inspeccionen.
■Si se sobrecarga un circuito
Los fusibles están diseñados para fundirse y
así proteger el mazo de cables contra posi- bles daños.
A
B
A
B
ADVERTENCIA
■Para evitar averías en el sistema e
incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.De lo contrario, podrían producirse daños
en el vehículo y provocarse un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indi-
cado ni sustituya un fusible por ningún otro objeto.
●Utilice siempre fusibles originales de
Toyota o equivalentes. No sustituya nunca un fusible por un cable, ni siquiera como arreglo tempo-
ral.
●No modifique los fusibles ni las cajas de fusibles.
AV I S O
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a un dis- tribuidor o taller de reparaciones Toyota
autorizado, o a cualquier otro taller de reparaciones cualificado, para que deter-minen y solucionen la causa de la sobre-
carga eléctrica.
■Para evitar daños en la cubierta de la caja de fusibles del compartimiento
del motor
Al abrir la caja de fusibles, suelte comple- tamente los cierres de garra antes de levantar la cubierta. De lo contrario, se
podrían dañar las garras.

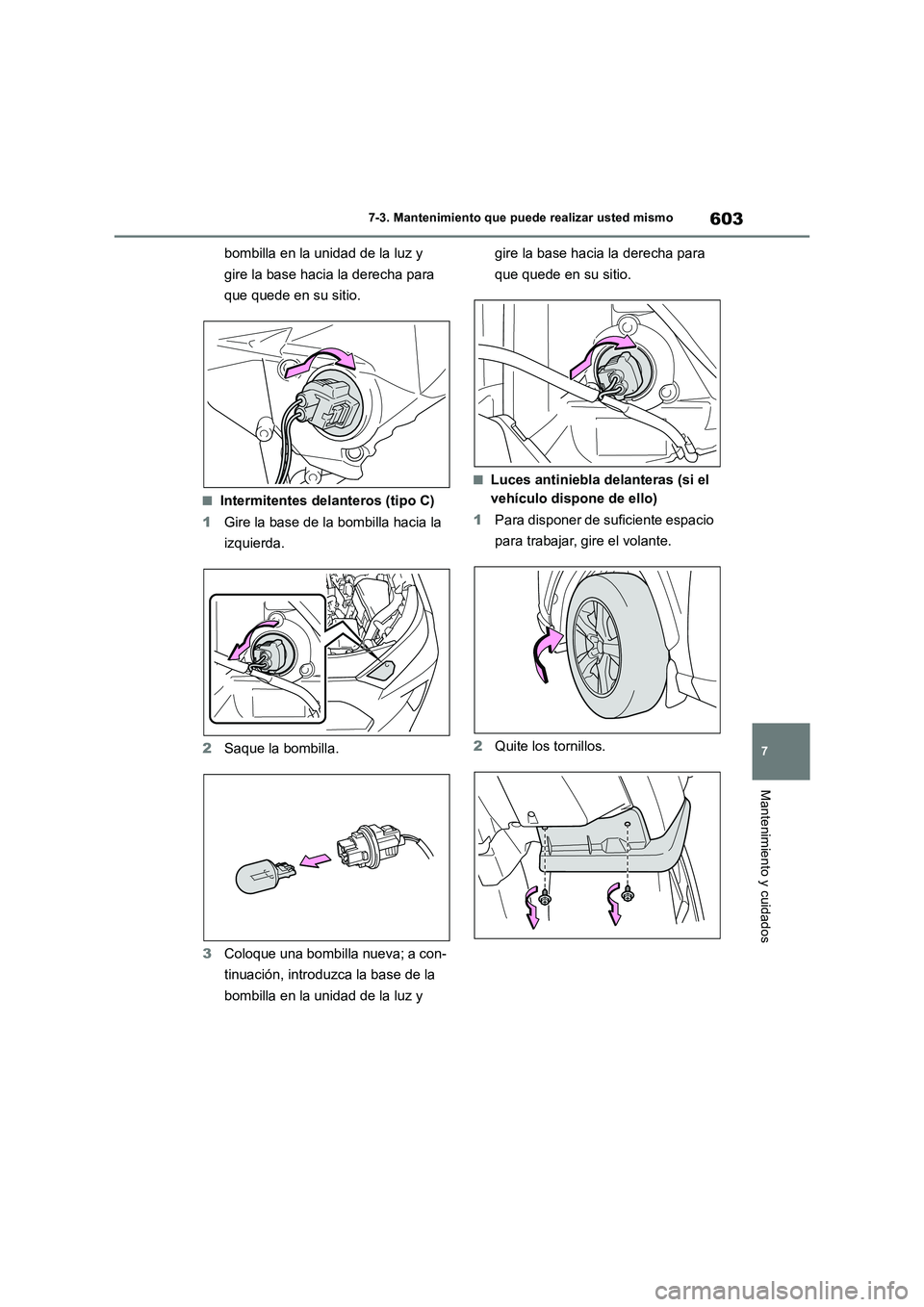

603
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
■Intermitentes delanteros (tipo C)
1Gire la base de la bombilla hacia la
izquierda.
2Saque la bombilla.
3Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y gire la base hacia la derecha para
que quede en su sitio.
■Luces antiniebla delanteras (si el
vehículo dispone de ello)
1Para disponer de suficiente espacio
para trabajar, gire el volante.
2Quite los tornillos.

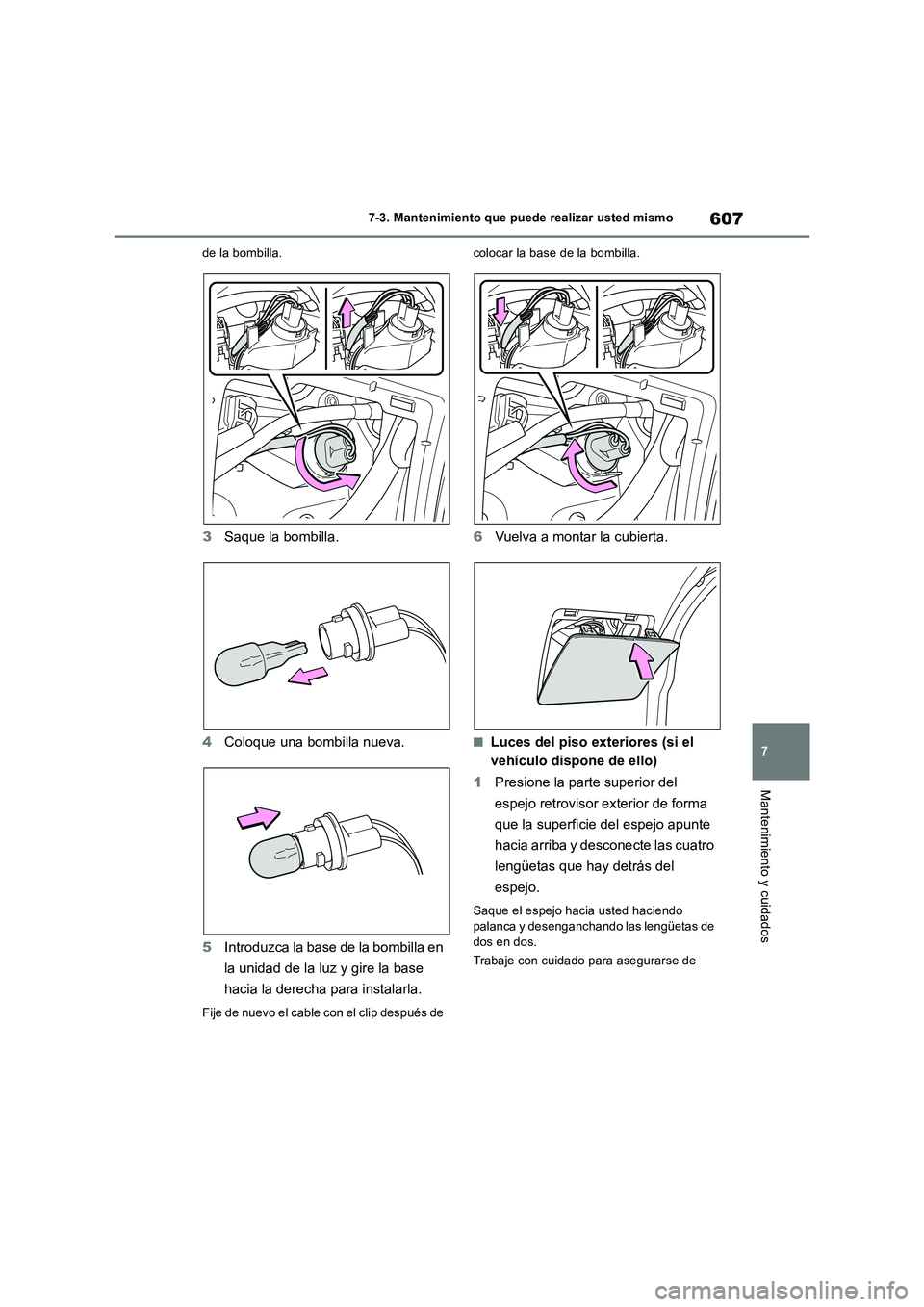

607
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
de la bombilla.
3Saque la bombilla.
4Coloque una bombilla nueva.
5Introduzca la base de la bombilla en
la unidad de la luz y gire la base
hacia la derecha para instalarla.
Fije de nuevo el cable con el clip después de colocar la base de la bombilla.
6Vuelva a montar la cubierta.
■Luces del piso exteriores (si el
vehículo dispone de ello)
1Presione la parte superior del
espejo retrovisor exterior de forma
que la superficie del espejo apunte
hacia arriba y desconecte las cuatro
lengüetas que hay detrás del
espejo.
Saque el espejo hacia usted haciendo
palanca y desenganchando las lengüetas de
dos en dos.
Trabaje con cuidado para asegurarse de

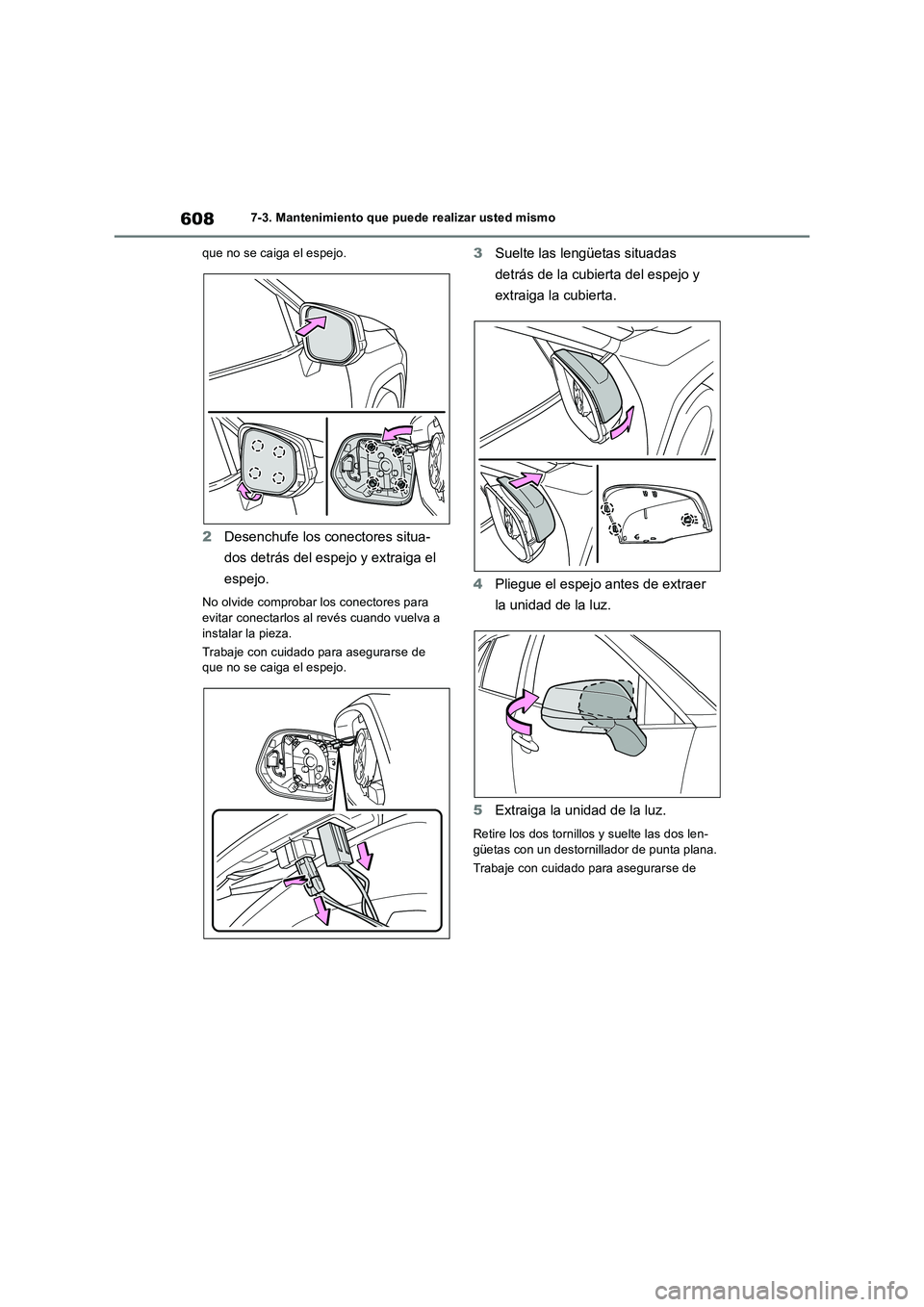

6087-3. Mantenimiento que puede realizar usted mismo
que no se caiga el espejo.
2Desenchufe los conectores situa-
dos detrás del espejo y extraiga el
espejo.
No olvide comprobar los conectores para
evitar conectarlos al revés cuando vuelva a
instalar la pieza.
Trabaje con cuidado para asegurarse de
que no se caiga el espejo.
3Suelte las lengüetas situadas
detrás de la cubierta del espejo y
extraiga la cubierta.
4Pliegue el espejo antes de extraer
la unidad de la luz.
5Extraiga la unidad de la luz.
Retire los dos tornillos y suelte las dos len-
güetas con un destornillador de punta plana.
Trabaje con cuidado para asegurarse de

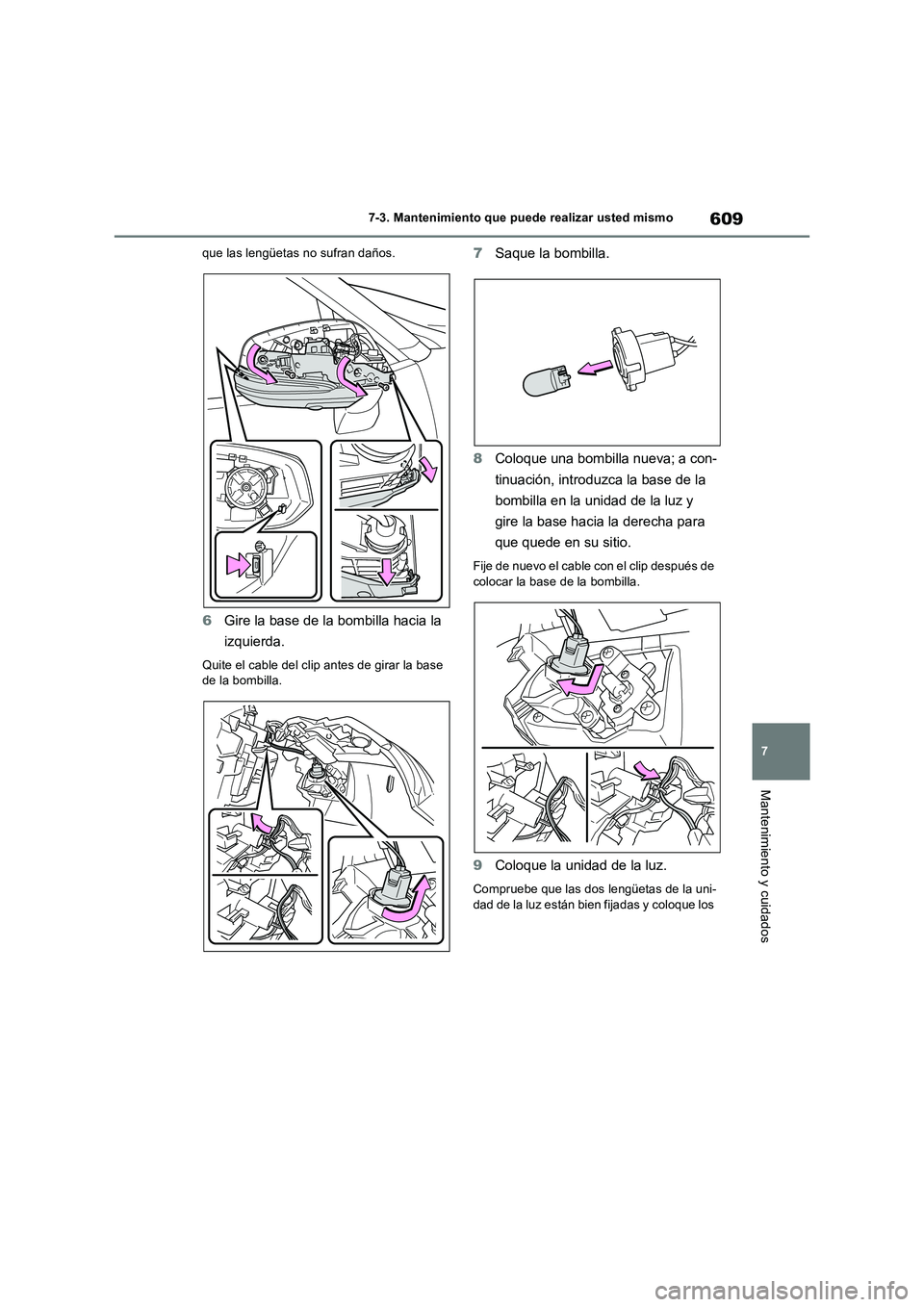

609
7 7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
que las lengüetas no sufran daños.
6Gire la base de la bombilla hacia la
izquierda.
Quite el cable del clip antes de girar la base
de la bombilla.
7Saque la bombilla.
8Coloque una bombilla nueva; a con-
tinuación, introduzca la base de la
bombilla en la unidad de la luz y
gire la base hacia la derecha para
que quede en su sitio.
Fije de nuevo el cable con el clip después de
colocar la base de la bombilla.
9Coloque la unidad de la luz.
Compruebe que las dos lengüetas de la uni-
dad de la luz están bien fijadas y coloque los

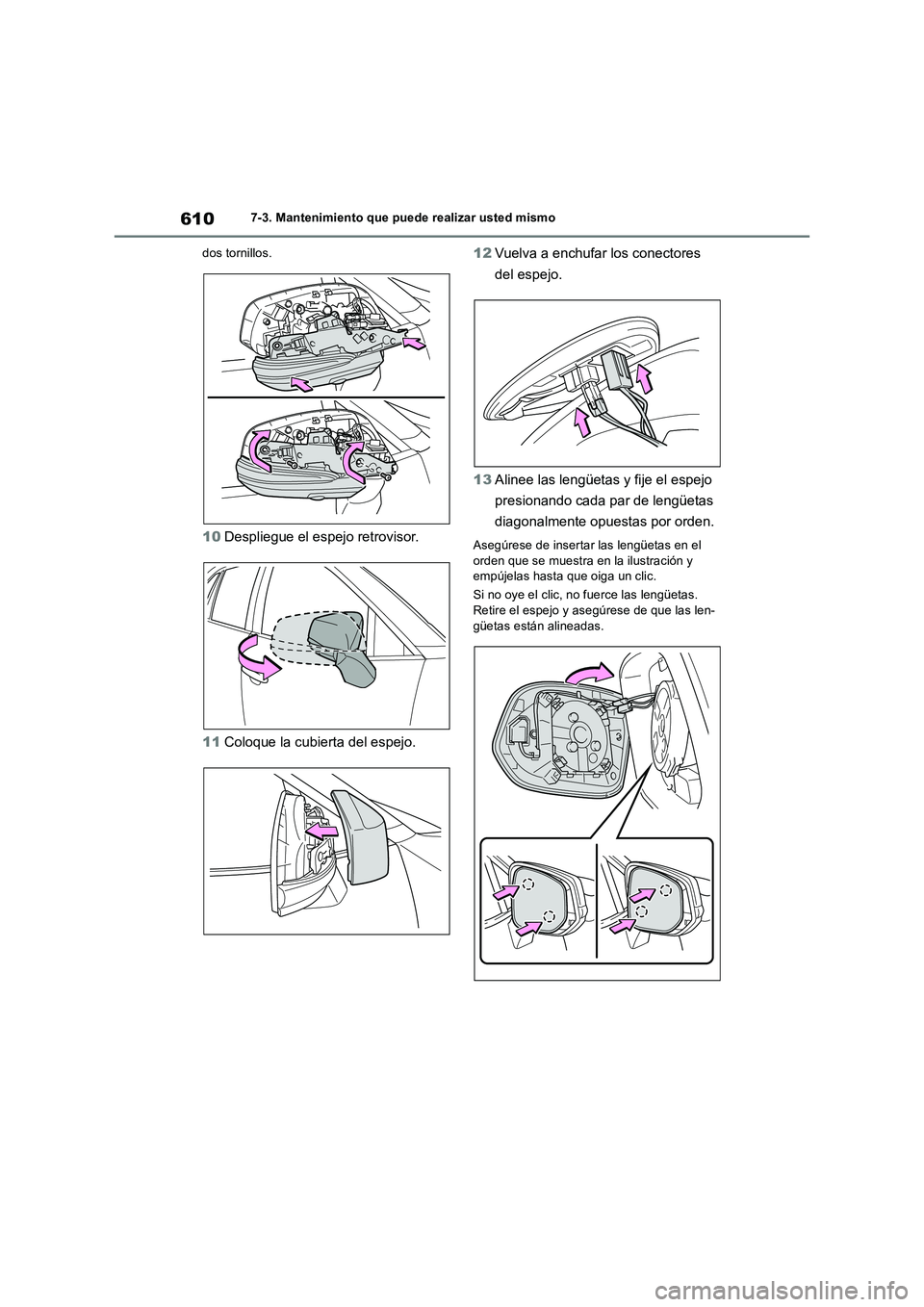

6107-3. Mantenimiento que puede realizar usted mismo
dos tornillos.
10Despliegue el espejo retrovisor.
11Coloque la cubierta del espejo.12Vuelva a enchufar los conectores
del espejo.
13Alinee las lengüetas y fije el espejo
presionando cada par de lengüetas
diagonalmente opuestas por orden.Asegúrese de insertar las lengüetas en el
orden que se muestra en la ilustración y
empújelas hasta que oiga un clic.
Si no oye el clic, no fuerce las lengüetas.
Retire el espejo y asegúrese de que las len-
güetas están alineadas.

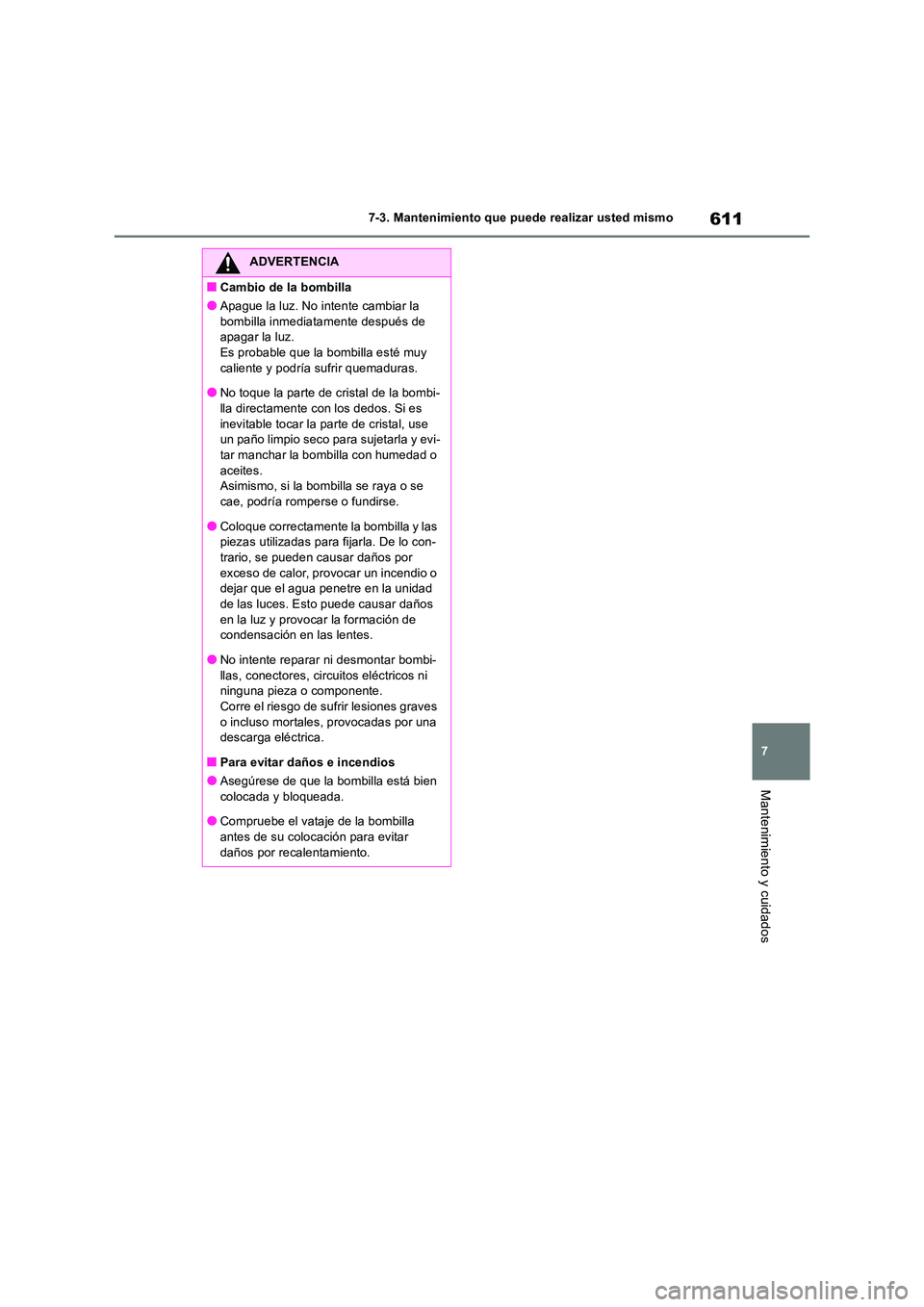

611
7
7-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
ADVERTENCIA
■Cambio de la bombilla
●Apague la luz. No intente cambiar la
bombilla inmediatamente después de apagar la luz. Es probable que la bombilla esté muy
caliente y podría sufrir quemaduras.
●No toque la parte de cristal de la bombi- lla directamente con los dedos. Si es
inevitable tocar la parte de cristal, use un paño limpio seco para sujetarla y evi-tar manchar la bombilla con humedad o
aceites. Asimismo, si la bombilla se raya o se cae, podría romperse o fundirse.
●Coloque correctamente la bombilla y las piezas utilizadas para fijarla. De lo con-trario, se pueden causar daños por
exceso de calor, provocar un incendio o dejar que el agua penetre en la unidad de las luces. Esto puede causar daños
en la luz y provocar la formación de condensación en las lentes.
●No intente reparar ni desmontar bombi-
llas, conectores, circuitos eléctricos ni ninguna pieza o componente.Corre el riesgo de sufrir lesiones graves
o incluso mortales, provocadas por una descarga eléctrica.
■Para evitar daños e incendios
●Asegúrese de que la bombilla está bien colocada y bloqueada.
●Compruebe el vataje de la bombilla
antes de su colocación para evitar daños por recalentamiento.

6148-1. Información importante
8-1.In formación impo rtante
Pulse el interruptor.
Todos los intermitentes parpadearán.
Para apagarlos, pulse de nuevo el interrup-
tor.
■Intermitentes de emergencia
●Si se utilizan los intermitentes de emergen-
cia durante mucho tiempo sin estar el motor en marcha, podría descargarse la batería.
●Si alguno de los airbags SRS se despliega (infla) o se produce un fuerte impacto tra-
sero, los intermitentes de emergencia se encenderán automáticamente.Los intermitentes de emergencia se apa-
garán automáticamente después de fun- cionar durante 20 minutos aproximadamente. Para apagar manual-
mente los intermitentes de emergencia, pulse dos veces el interruptor. (Es posible que los intermitentes de emergencia no se
enciendan automáticamente en función de la fuerza del impacto y las condiciones de
la colisión).Intermitentes de emergen-
cia
Los intermitentes de emergencia
sirven para avisar a otros conduc-
tores de que es necesario detener
el vehículo en la carretera a causa
de una avería, etc.
Instrucciones de funciona-
miento
