2018 TOYOTA HILUX Manual del propietario (in Spanish)

5777-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
7
Mantenimiento y cuidados
Filtro del aire acondicionado
Vehículos sin sistema inteligente de entrada y arranque: Coloque el inte-
rruptor del motor en la posición “LOCK”.
Vehículos con sistema inteligente de entrada y arranque: Desactive el inte-
rruptor del motor.
Abra la guantera. Gire las garras
como se muestra en la ilustración.
Desenganche las garras.
Es imprescindible cambiar periódicamente el filtro del aire acondicio-
nado para disfrutar de un funcionamiento eficaz del sistema de aire
acondicionado.
Método de extracción
1
2
3

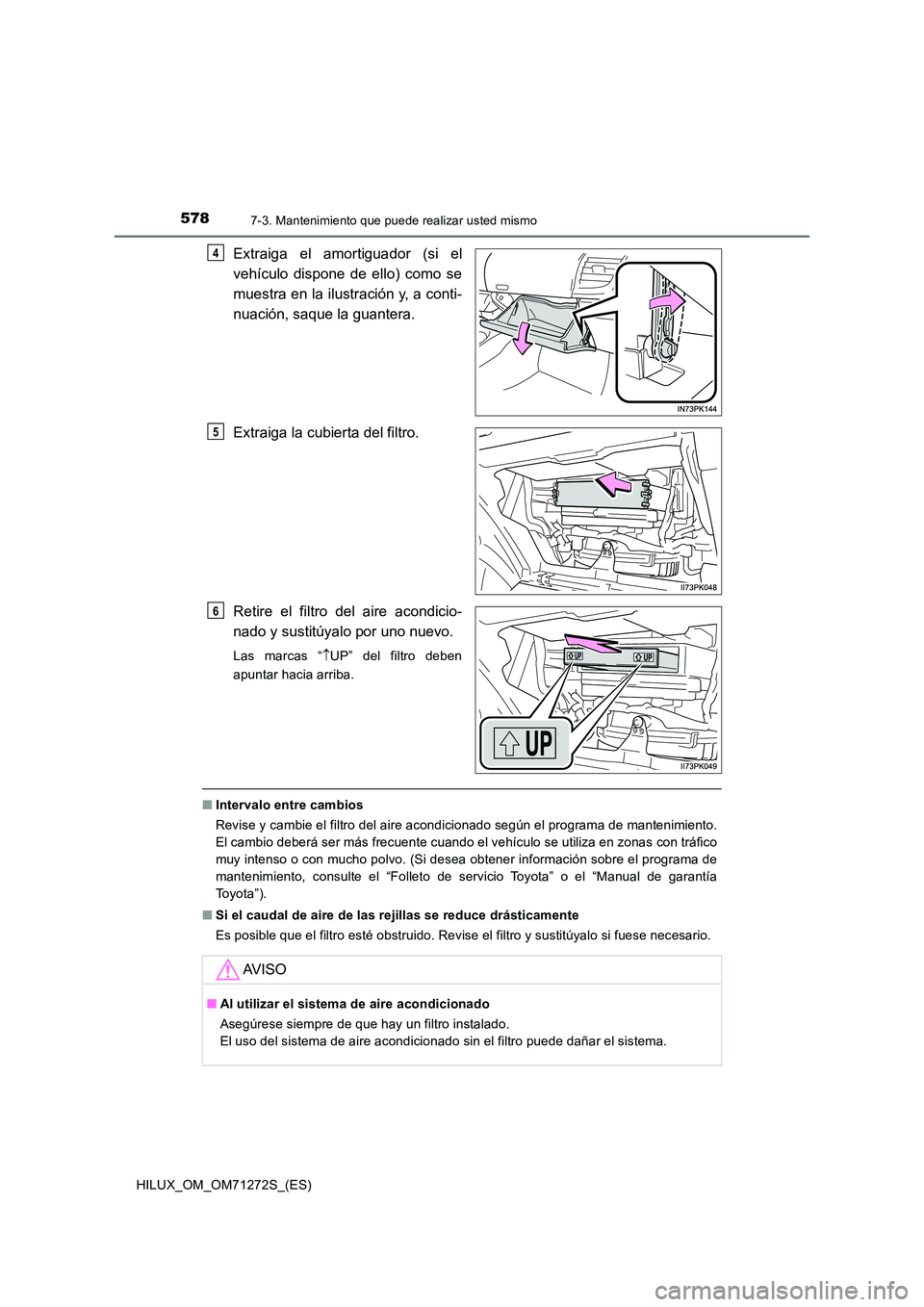

5787-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
Extraiga el amortiguador (si el
vehículo dispone de ello) como se
muestra en la ilustración y, a conti-
nuación, saque la guantera.
Extraiga la cubierta del filtro.
Retire el filtro del aire acondicio-
nado y sustitúyalo por uno nuevo.
Las marcas “ UP” del filtro deben
apuntar hacia arriba.
■ Intervalo entre cambios
Revise y cambie el filtro del aire acondicionado según el programa de mantenimiento.
El cambio deberá ser más frecuente cuando el vehículo se utiliza en zonas con tráfico
muy intenso o con mucho polvo. (Si desea obtener información sobre el programa de
mantenimiento, consulte el “Folleto de servicio Toyota” o el “Manual de garantía
Toyota”).
■ Si el caudal de aire de las rejillas se reduce drásticamente
Es posible que el filtro esté obstruido. Revise el filtro y sustitúyalo si fuese necesario.
4
5
6
AV I S O
■ Al utilizar el sistema de aire acondicionado
Asegúrese siempre de que hay un filtro instalado.
El uso del sistema de aire acondicionado sin el filtro puede dañar el sistema.

5797-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
7
Mantenimiento y cuidados
Pila del control remoto inalámbrico/llave
electrónica

●Destornillador de punta plana
●Destornillador de punta plana pequeño
●Pila de litio
Vehículos sin sistema inteligente de entrada y arranque: CR1620
Vehículos con sistema inteligente de entrada y arranque: CR2032
Vehículos sin sistema inteligente de entrada y arranque
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Retire la tapa de la pila.
: Si el vehículo dispone de ello
Si la pila se agota, cámbiela por una nueva.
Deberá tener a mano los elementos siguientes:
Cambio de la pila
1
2

5807-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
Vehículos con sistema inteligente de entrada y arranque
Saque la llave mecánica.
Retire la tapa.
Para evitar daños en la llave, cubra la
punta del destornillador con un trapo.
Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
3
1
2
3

5817-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
7
Mantenimiento y cuidados
■Utilice una pila de litio
Vehículos sin sistema inteligente de entrada y arranque: CR1620
Vehículos con sistema inteligente de entrada y arranque: CR2032
● Las pilas pueden adquirirse en un distribuidor o taller de reparaciones Toyota autori-
zado, o en cualquier otro taller de reparaciones cualificado, así como en tiendas de
electrodomésticos o de material fotográfico.
● Sustitúyala únicamente por una idéntica o equivalente recomendada por el fabri-
cante.
● Deseche las pilas agotadas conforme a la legislación local correspondiente.
■ Si la pila de la llave está agotada
Pueden aparecer los siguientes síntomas:
● Tanto el sistema inteligente de entrada y arranque (si el vehículo dispone de ello)
como el control remoto inalámbrico dejarán de funcionar correctamente.
● El alcance se verá reducido.
ADVERTENCIA
■Pila y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tragárselas, podrían provocarle asfixia.
Manténgalas fuera del alcance de los niños. De no seguir esta advertencia, pueden
producirse lesiones graves o incluso mortales.
■ Certificación de la pila de la llave
PRECAUCION
PELIGRO DE EXPLOSIÓN EN CASO DE UTILIZACIÓN DE PILA INCORRECTA.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES
AV I S O
■ Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles acciden-
tes:
● Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
● No toque ningún otro componente interno del control remoto inalámbrico.
● No doble los polos de la pila.

5827-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
Inspección y cambio de los fusibles
Vehículos sin sistema inteligente de entrada y arranque:
Coloque el interruptor del motor en la posición “LOCK”.
Vehículos con sistema inteligente de entrada y arranque:
Desactive el interruptor del motor.
Abra la cubierta de la caja de fusibles.
En el compartimiento del motor
Empuje la lengüeta y tire del dispo-
sitivo de desbloqueo; después,
levante la tapa.
Debajo del panel de instrumentos (vehículos con volante a la izquierda)
Extraiga la tapa.
Si alguno de los componentes eléctricos deja de funcionar, es posible
que haya un fusible fundido. En tal caso, revise y cambie los fusibles
según sea necesario.
1
2

5837-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
7
Mantenimiento y cuidados
Debajo del panel de instrumentos (vehículos con volante a la derecha)
Retire la cubierta (si el vehículo
dispone de ello).
Extraiga la tapa.
Detrás del panel de instrumentos (vehículos con volante a la izquierda)
Extraiga la guantera (P. 577) y
retire la tapa.
Detrás del panel de instrumentos (vehículos con volante a la derecha)
Extraiga la guantera (P. 577) y
retire la tapa.

5847-3. Mantenimiento que puede realizar usted mismo
HILUX_OM_OM71272S_(ES)
Detrás del panel lateral del capó
Retire la placa del umbral de la
puerta del conductor (vehículos
con volante a la izquierda) o la
placa del umbral de la puerta del
pasajero delantero (vehículos con
volante a la derecha).
Retire la tuerca y desmonte el
panel lateral del capó.
Extraiga el fusible.
Solo es posible extraer los fusibles
de tipo A con la herramienta de
extracción.
3
