2018 TOYOTA AYGO Betriebsanleitungen (in German)

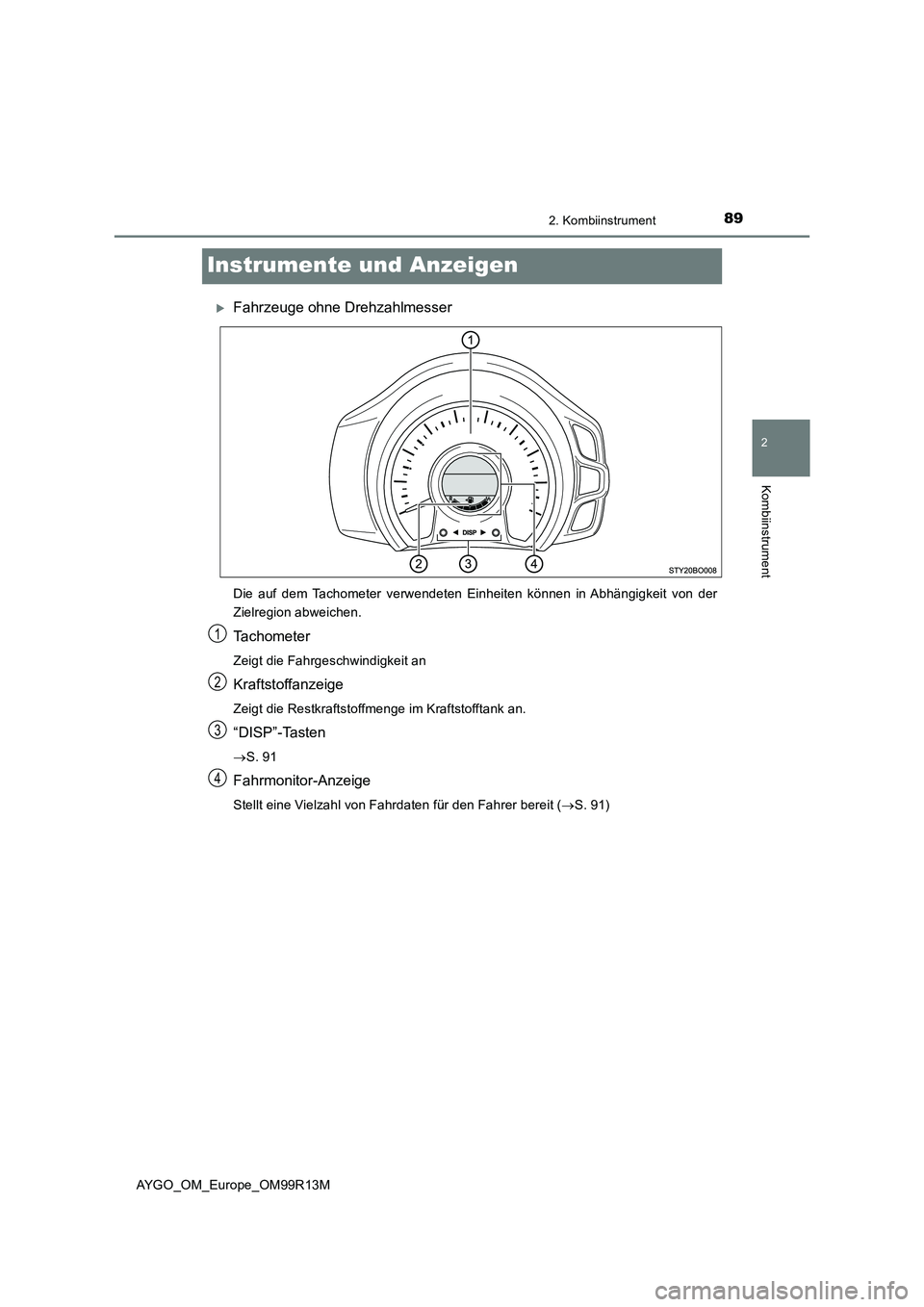

89
2
2. Kombiinstrument
Kombiinstrument
AYGO_OM_Europe_OM99R13M
Instrumente und Anzeigen
Fahrzeuge ohne Drehzahlmesser
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von der
Zielregion abweichen.
Tachometer
Zeigt die Fahrgeschwindigkeit an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
“DISP”-Tasten
 S. 91
Fahrmonitor-Anzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit (S. 91)
1
2
3
4

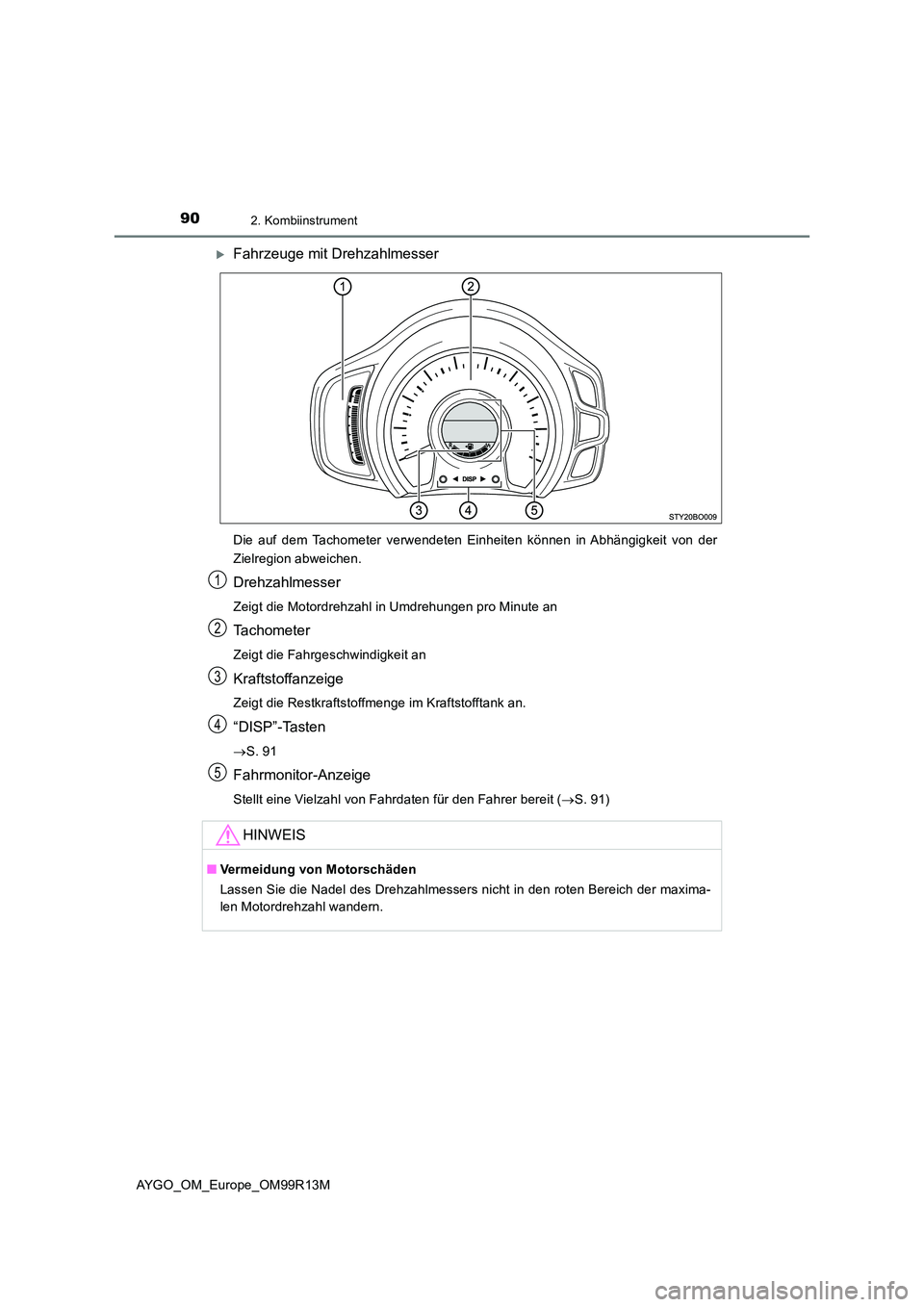

902. Kombiinstrument
AYGO_OM_Europe_OM99R13M
Fahrzeuge mit Drehzahlmesser
Die auf dem Tachometer verwendeten Einheiten können in Abhängigkeit von der
Zielregion abweichen.
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Zeigt die Fahrgeschwindigkeit an
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
“DISP”-Tasten
 S. 91
Fahrmonitor-Anzeige
Stellt eine Vielzahl von Fahrdaten für den Fahrer bereit (S. 91)
HINWEIS
■Vermeidung von Motorschäden
Lassen Sie die Nadel des Drehzahlmessers nicht in den roten Bereich der maxima-
len Motordrehzahl wandern.
1
2
3
4
5

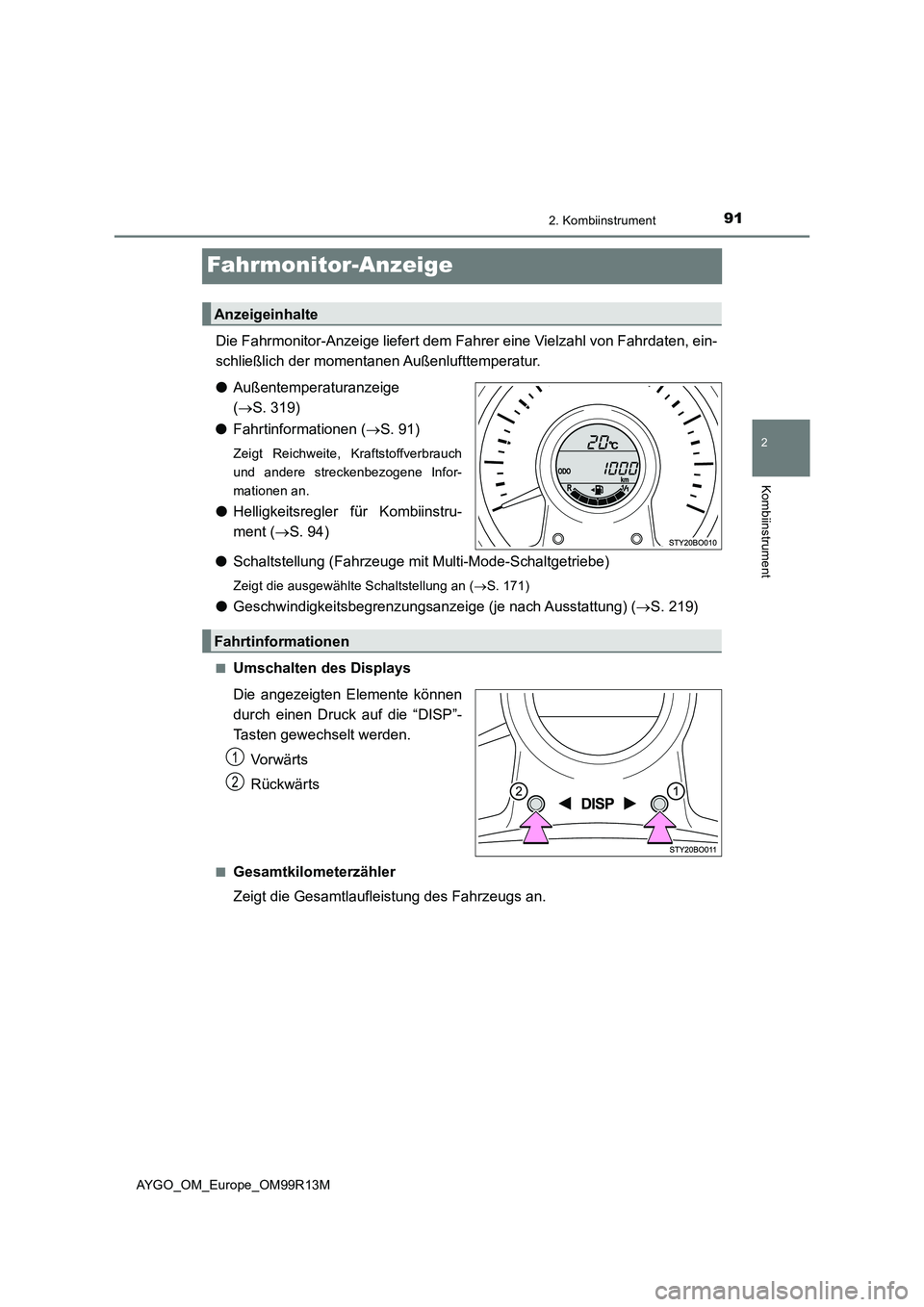

91
2
2. Kombiinstrument
Kombiinstrument
AYGO_OM_Europe_OM99R13M
Fahrmonitor-Anzeige
Die Fahrmonitor-Anzeige liefert dem Fahrer eine Vielzahl von Fahrdaten, ein-
schließlich der momentanen Außenlufttemperatur.
● Außentemperaturanzeige
( S. 319)
● Fahrtinformationen (S. 91)
Zeigt Reichweite, Kraftstoffverbrauch
und andere streckenbezogene Infor-
mationen an.
● Helligkeitsregler für Kombiinstru-
ment ( S. 94)
● Schaltstellung (Fahrzeuge mit Multi-Mode-Schaltgetriebe)
Zeigt die ausgewählte Schaltstellung an (S. 171)
●Geschwindigkeitsbegrenzungsanzeige (je nach Ausstattung) (S. 219)
■Umschalten des Displays
Die angezeigten Elemente können
durch einen Druck auf die “DISP”-
Tasten gewechselt werden.
Vo r w ä r t s
Rückwärts
■Gesamtkilometerzähler
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
Anzeigeinhalte
Fahrtinformationen
1
2

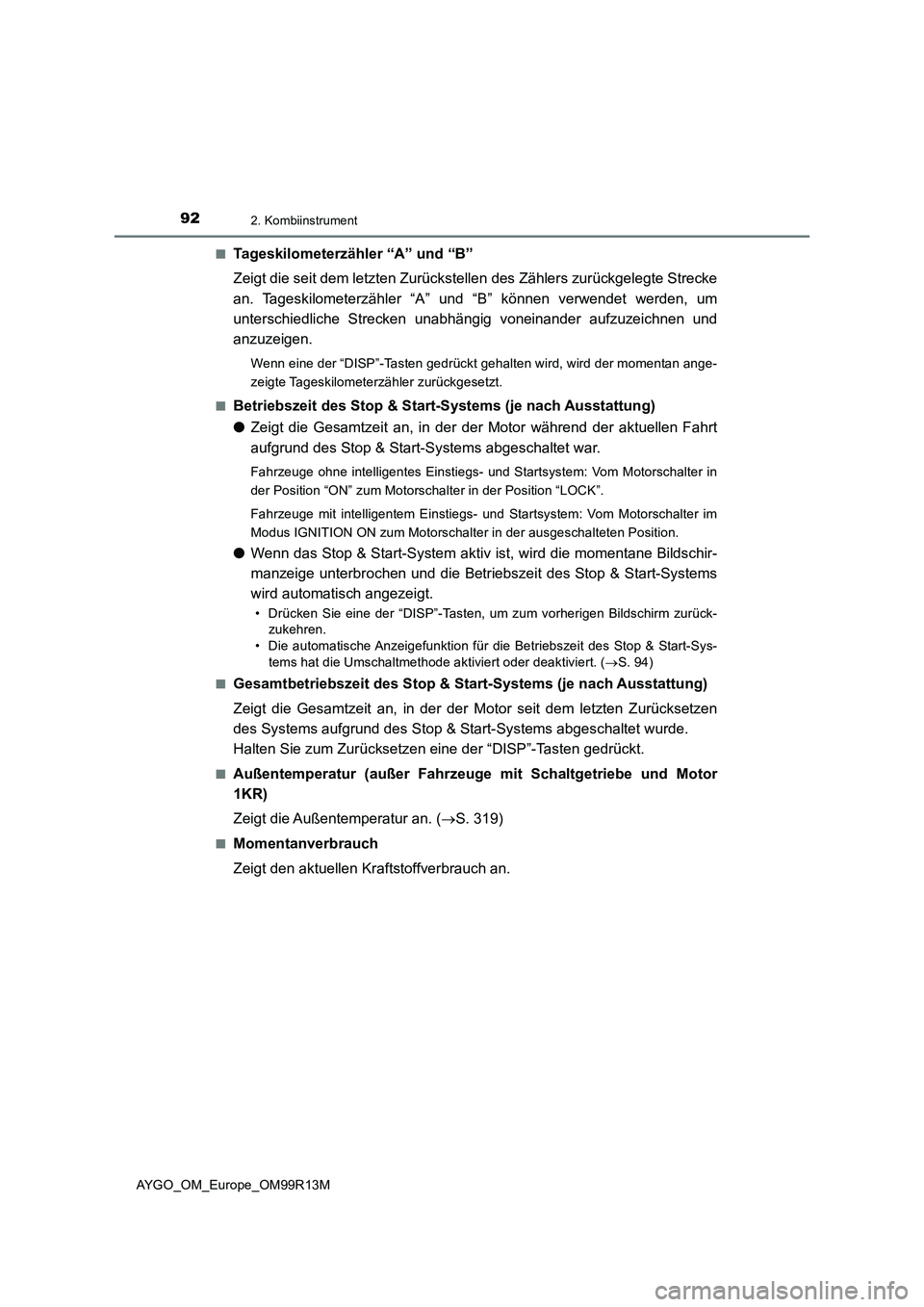

922. Kombiinstrument
AYGO_OM_Europe_OM99R13M
■Tageskilometerzähler “A” und “B”
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler “A” und “B” können verwendet werden, um
unterschiedliche Strecken unabhängig voneinander aufzuzeichnen und
anzuzeigen.
Wenn eine der “DISP”-Tasten gedrückt gehalten wird, wird der momentan ange-
zeigte Tageskilometerzähler zurückgesetzt.
■Betriebszeit des Stop & Star t-Systems (je nach Ausstattung)
● Zeigt die Gesamtzeit an, in der der Motor während der aktuellen Fahrt
aufgrund des Stop & Start-Systems abgeschaltet war.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Vom Motorschalter in
der Position “ON” zum Motorschalter in der Position “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Vom Motorschalter im
Modus IGNITION ON zum Motorschalter in der ausgeschalteten Position.
● Wenn das Stop & Start-System aktiv ist, wird die momentane Bildschir-
manzeige unterbrochen und die Betriebszeit des Stop & Start-Systems
wird automatisch angezeigt.
• Drücken Sie eine der “DISP”-Tasten, um zum vorherigen Bildschirm zurück-
zukehren.
• Die automatische Anzeigefunktion für die Betriebszeit des Stop & Start-Sys-
tems hat die Umschaltmethode aktiviert oder deaktiviert. ( S. 94)
■Gesamtbetriebszeit des Stop & St art-Systems (je nach Ausstattung)
Zeigt die Gesamtzeit an, in der der Motor seit dem letzten Zurücksetzen
des Systems aufgrund des Stop & Start-Systems abgeschaltet wurde.
Halten Sie zum Zurücksetzen eine der “DISP”-Tasten gedrückt.
■Außentemperatur (außer Fahrzeuge mit Schaltgetriebe und Motor
1KR)
Zeigt die Außentemperatur an. ( S. 319)
■Momentanverbrauch
Zeigt den aktuellen Kraftstoffverbrauch an.

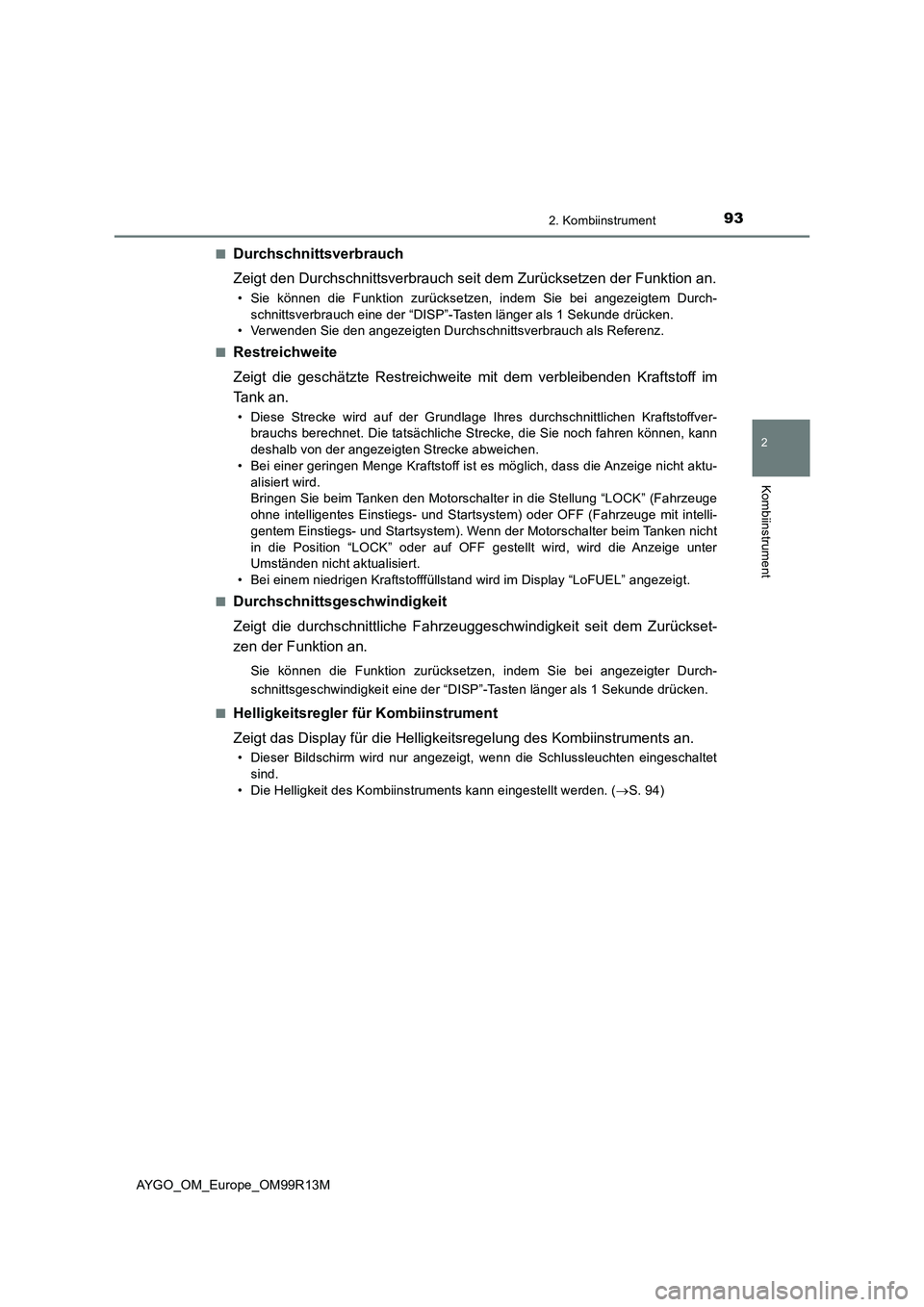

932. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99R13M
■Durchschnittsverbrauch
Zeigt den Durchschnittsverbrauch seit dem Zurücksetzen der Funktion an.
• Sie können die Funktion zurücksetzen, indem Sie bei angezeigtem Durch-
schnittsverbrauch eine der “DISP”-Tasten länger als 1 Sekunde drücken.
• Verwenden Sie den angezeigten Durchschnittsverbrauch als Referenz.
■Restreichweite
Zeigt die geschätzte Restreichweite mit dem verbleibenden Kraftstoff im
Tank an.
• Diese Strecke wird auf der Grundlage Ihres durchschnittlichen Kraftstoffver-
brauchs berechnet. Die tatsächliche Strecke, die Sie noch fahren können, kann
deshalb von der angezeigten Strecke abweichen.
• Bei einer geringen Menge Kraftstoff ist es möglich, dass die Anzeige nicht aktu-
alisiert wird.
Bringen Sie beim Tanken den Motorschalter in die Stellung “LOCK” (Fahrzeuge
ohne intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem). Wenn der Motorschalter beim Tanken nicht
in die Position “LOCK” oder auf OFF gestellt wird, wird die Anzeige unter
Umständen nicht aktualisiert.
• Bei einem niedrigen Kraftstofffüllstand wird im Display “LoFUEL” angezeigt.
■Durchschnittsgeschwindigkeit
Zeigt die durchschnittliche Fahrzeugges chwindigkeit seit dem Zurückset-
zen der Funktion an.
Sie können die Funktion zurücksetzen, indem Sie bei angezeigter Durch-
schnittsgeschwindigkeit eine der “DISP”-Tasten länger als 1 Sekunde drücken.
■Helligkeitsregler für Kombiinstrument
Zeigt das Display für die Helligkeitsregelung des Kombiinstruments an.
• Dieser Bildschirm wird nur angezeigt, wenn die Schlussleuchten eingeschaltet
sind.
• Die Helligkeit des Kombiinstruments kann eingestellt werden. ( S. 94)

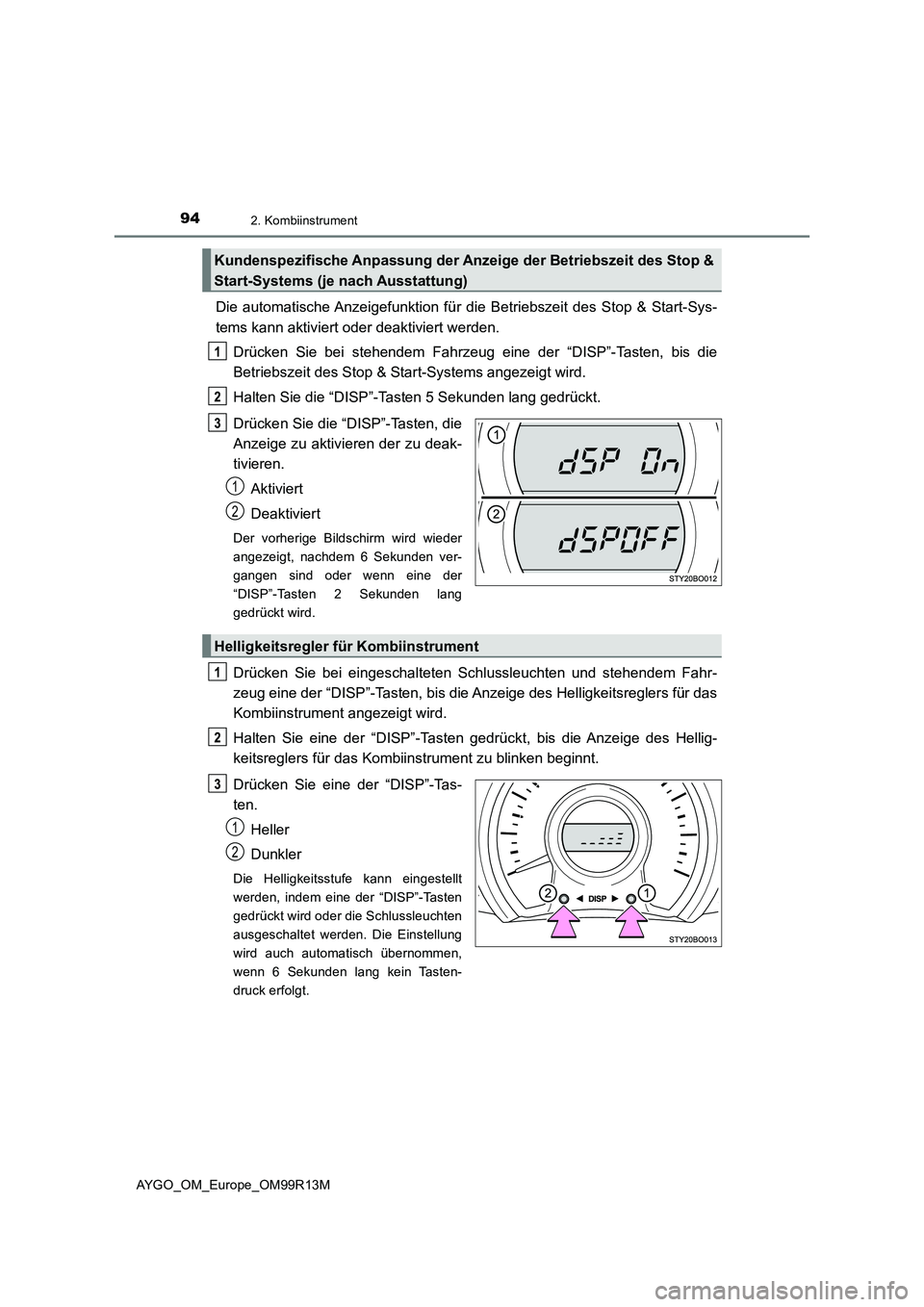

942. Kombiinstrument
AYGO_OM_Europe_OM99R13M
Die automatische Anzeigefunktion für die Betriebszeit des Stop & Start-Sys-
tems kann aktiviert oder deaktiviert werden.
Drücken Sie bei stehendem Fahrzeug eine der “DISP”-Tasten, bis die
Betriebszeit des Stop & Start-Systems angezeigt wird.
Halten Sie die “DISP”-Tasten 5 Sekunden lang gedrückt.
Drücken Sie die “DISP”-Tasten, die
Anzeige zu aktivieren der zu deak-
tivieren.
Aktiviert
Deaktiviert
Der vorherige Bildschirm wird wieder
angezeigt, nachdem 6 Sekunden ver-
gangen sind oder wenn eine der
“DISP”-Tasten 2 Sekunden lang
gedrückt wird.
Drücken Sie bei eingeschalteten Schlussleuchten und stehendem Fahr-
zeug eine der “DISP”-Tasten, bis die Anzeige des Helligkeitsreglers für das
Kombiinstrument angezeigt wird.
Halten Sie eine der “DISP”-Tasten gedrückt, bis die Anzeige des Hellig-
keitsreglers für das Kombiinstrument zu blinken beginnt.
Drücken Sie eine der “DISP”-Tas-
ten.
Heller
Dunkler
Die Helligkeitsstufe kann eingestellt
werden, indem eine der “DISP”-Tasten
gedrückt wird oder die Schlussleuchten
ausgeschaltet werden. Die Einstellung
wird auch automatisch übernommen,
wenn 6 Sekunden lang kein Tasten-
druck erfolgt.
Kundenspezifische Anpassung der Anze ige der Betriebszeit des Stop &
Start-Systems (je nach Ausstattung)
1
2
Helligkeitsregler für Kombiinstrument
1
2

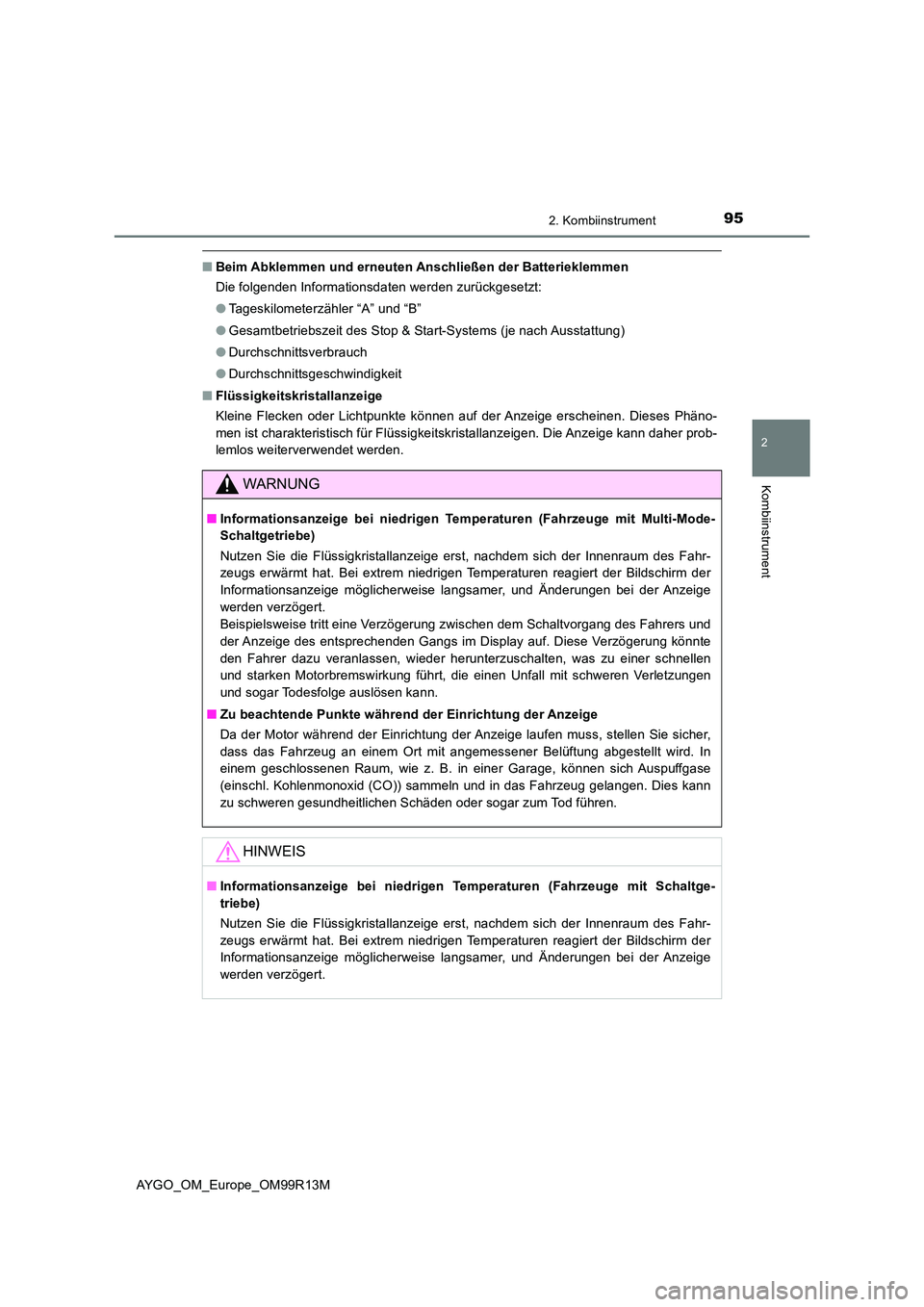

952. Kombiinstrument
2
Kombiinstrument
AYGO_OM_Europe_OM99R13M
■Beim Abklemmen und erneuten Anschließen der Batterieklemmen
Die folgenden Informationsdaten werden zurückgesetzt:
● Tageskilometerzähler “A” und “B”
● Gesamtbetriebszeit des Stop & Start-Systems (je nach Ausstattung)
● Durchschnittsverbrauch
● Durchschnittsgeschwindigkeit
■ Flüssigkeitskristallanzeige
Kleine Flecken oder Lichtpunkte können auf der Anzeige erscheinen. Dieses Phäno-
men ist charakteristisch für Flüssigkeitskristallanzeigen. Die Anzeige kann daher prob-
lemlos weiterverwendet werden.
WARNUNG
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Multi-Mode-
Schaltgetriebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.
Beispielsweise tritt eine Verzögerung zwischen dem Schaltvorgang des Fahrers und
der Anzeige des entsprechenden Gangs im Display auf. Diese Verzögerung könnte
den Fahrer dazu veranlassen, wieder herunterzuschalten, was zu einer schnellen
und starken Motorbremswirkung führt, die einen Unfall mit schweren Verletzungen
und sogar Todesfolge auslösen kann.
■ Zu beachtende Punkte während der Einrichtung der Anzeige
Da der Motor während der Einrichtung der Anzeige laufen muss, stellen Sie sicher,
dass das Fahrzeug an einem Ort mit angemessener Belüftung abgestellt wird. In
einem geschlossenen Raum, wie z. B. in einer Garage, können sich Auspuffgase
(einschl. Kohlenmonoxid (CO)) sammeln und in das Fahrzeug gelangen. Dies kann
zu schweren gesundheitlichen Schäden oder sogar zum Tod führen.
HINWEIS
■ Informationsanzeige bei niedrigen Temperaturen (Fahrzeuge mit Schaltge-
triebe)
Nutzen Sie die Flüssigkristallanzeige erst, nachdem sich der Innenraum des Fahr-
zeugs erwärmt hat. Bei extrem niedrigen Temperaturen reagiert der Bildschirm der
Informationsanzeige möglicherweise langsamer, und Änderungen bei der Anzeige
werden verzögert.

962. Kombiinstrument
AYGO_OM_Europe_OM99R13M
