3697-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99R13M

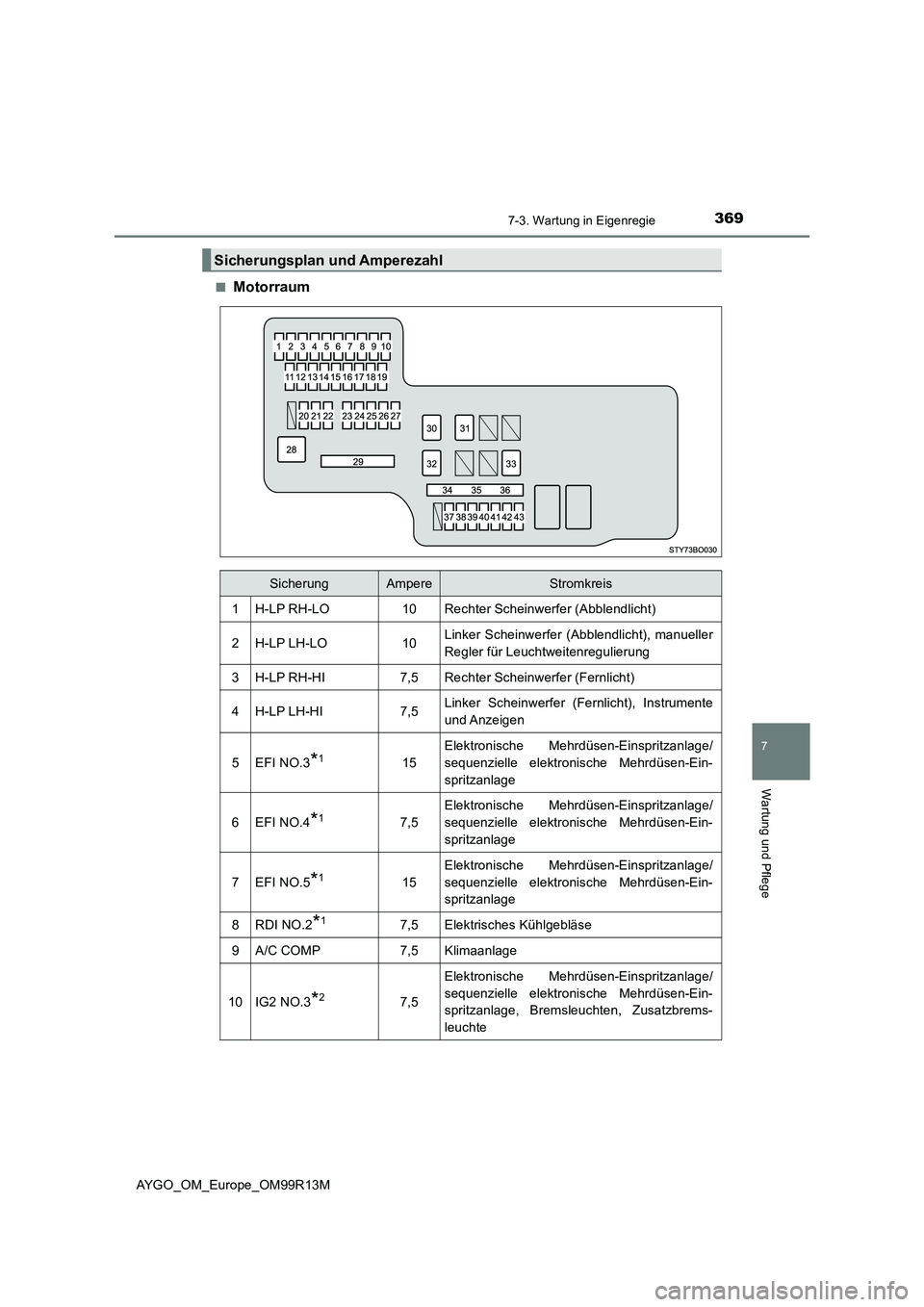

■Motorraum
Sicherungsplan und Amperezahl
SicherungAmpereStromkreis
1H-LP RH-LO10Rechter Scheinwerfer (Abblendlicht)
2H-LP LH-LO10Linker Scheinwerfer (Abblendlicht), manueller
Regler für Leuchtweitenregulierung
3H-LP RH-HI7,5Rechter Scheinwerfer (Fernlicht)
4H-LP LH-HI7,5Linker Scheinwerfer (Fernlicht), Instrumente
und Anzeigen
5EFI NO.3*115
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
6EFI NO.4*17,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
7EFI NO.5*115
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
8RDI NO.2*17,5Elektrisches Kühlgebläse
9A/C COMP7,5Klimaanlage
10IG2 NO.3*27,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage, Bremsleuchten, Zusatzbrems-
leuchte

3707-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99R13M

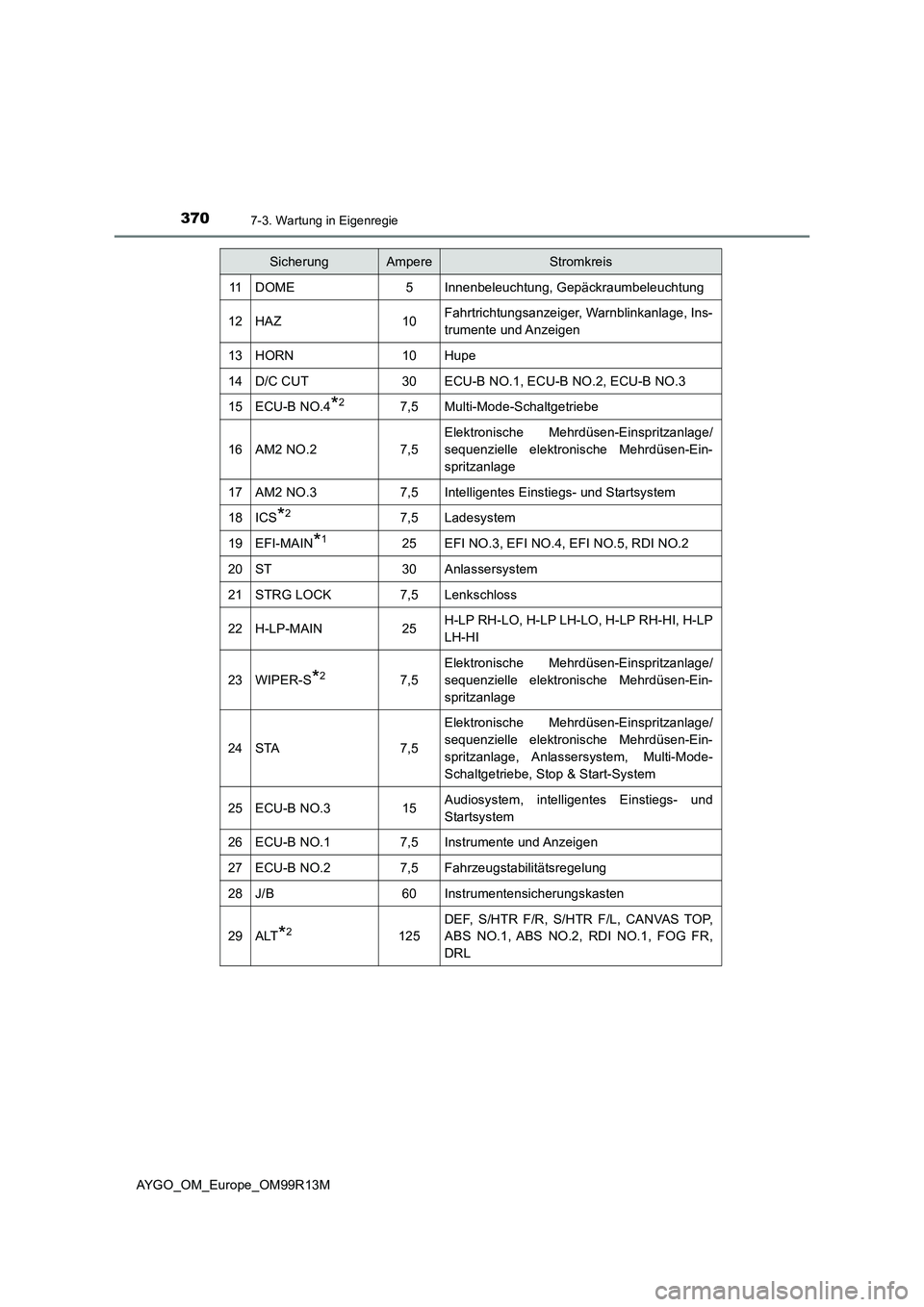

11DOME5Innenbeleuchtung, Gepäckraumbeleuchtung
12HAZ10Fahrtrichtungsanzeiger, Warnblinkanlage, Ins-
trumente und Anzeigen
13HORN10Hupe
14D/C CUT30ECU-B NO.1, ECU-B NO.2, ECU-B NO.3
15ECU-B NO.4*27,5Multi-Mode-Schaltgetriebe
16AM2 NO.27,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
17AM2 NO.37,5Intelligentes Einstiegs- und Startsystem
18ICS*27,5Ladesystem
19EFI-MAIN*125EFI NO.3, EFI NO.4, EFI NO.5, RDI NO.2
20ST30Anlassersystem
21STRG LOCK7,5Lenkschloss
22H-LP-MAIN25H-LP RH-LO, H-LP LH-LO, H-LP RH-HI, H-LP
LH-HI
23WIPER-S*27,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
24STA7,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage, Anlassersystem, Multi-Mode-
Schaltgetriebe, Stop & Start-System
25ECU-B NO.315Audiosystem, intelligentes Einstiegs- und
Startsystem
26ECU-B NO.17,5Instrumente und Anzeigen
27ECU-B NO.27,5Fahrzeugstabilitätsregelung
28J/B60Instrumentensicherungskasten
29ALT*2125
DEF, S/HTR F/R, S/HTR F/L, CANVAS TOP,
ABS NO.1, ABS NO.2, RDI NO.1, FOG FR,
DRL
SicherungAmpereStromkreis

3717-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99R13M

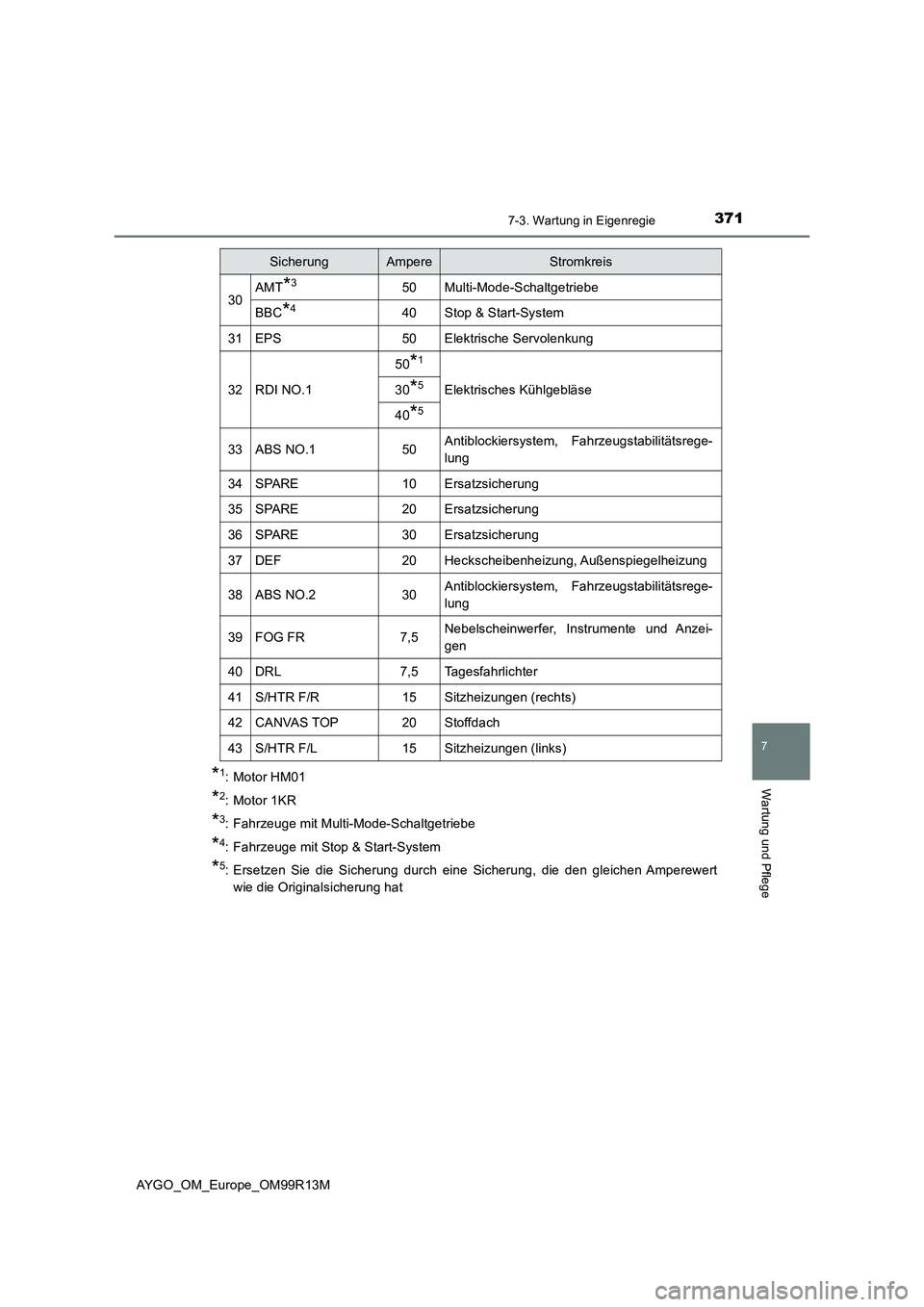

*1: Motor HM01
*2: Motor 1KR
*3: Fahrzeuge mit Multi-Mode-Schaltgetriebe
*4: Fahrzeuge mit Stop & Start-System
*5: Ersetzen Sie die Sicherung durch eine Sicherung, die den gleichen Amperewert
wie die Originalsicherung hat
30AMT*350Multi-Mode-Schaltgetriebe
BBC*440Stop & Start-System
31EPS50Elektrische Servolenkung
32RDI NO.1
50*1
Elektrisches Kühlgebläse30*5
40*5
33ABS NO.150Antiblockiersystem, Fahrzeugstabilitätsrege-
lung
34SPARE10Ersatzsicherung
35SPARE20Ersatzsicherung
36SPARE30Ersatzsicherung
37DEF20Heckscheibenheizung, Außenspiegelheizung
38ABS NO.230Antiblockiersystem, Fahrzeugstabilitätsrege-
lung
39FOG FR7,5Nebelscheinwerfer, Instrumente und Anzei-
gen
40DRL7,5Tagesfahrlichter
41S/HTR F/R15Sitzheizungen (rechts)
42CANVAS TOP20Stoffdach
43S/HTR F/L15Sitzheizungen (links)
SicherungAmpereStromkreis

3727-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99R13M

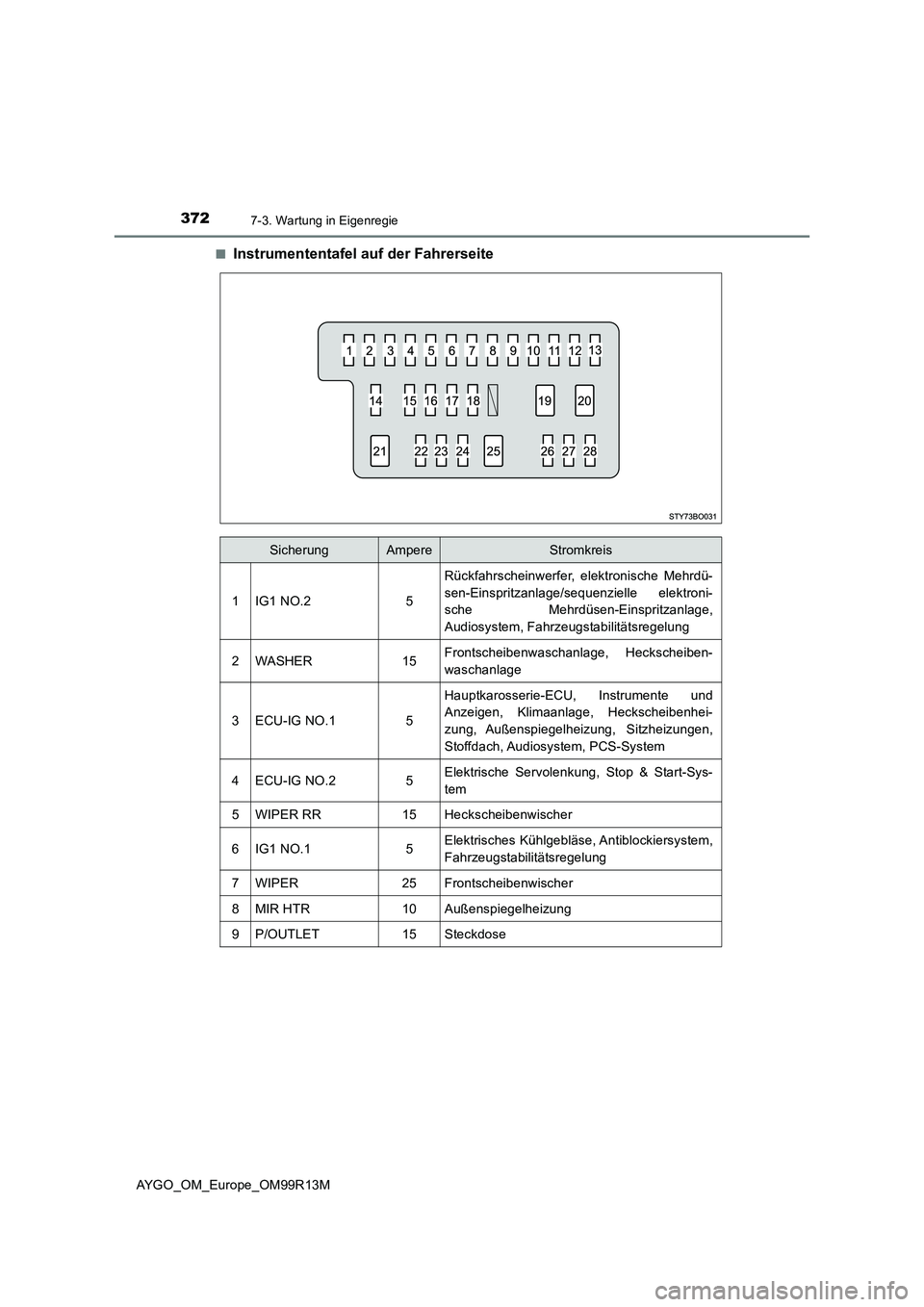

■Instrumententafel auf der Fahrerseite
SicherungAmpereStromkreis
1IG1 NO.25
Rückfahrscheinwerfer, elektronische Mehrdü-
sen-Einspritzanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage,
Audiosystem, Fahrzeugstabilitätsregelung
2WASHER15Frontscheibenwaschanlage, Heckscheiben-
waschanlage
3ECU-IG NO.15
Hauptkarosserie-ECU, Instrumente und
Anzeigen, Klimaanlage, Heckscheibenhei-
zung, Außenspiegelheizung, Sitzheizungen,
Stoffdach, Audiosystem, PCS-System
4ECU-IG NO.25Elektrische Servolenkung, Stop & Start-Sys-
tem
5WIPER RR15Heckscheibenwischer
6IG1 NO.15Elektrisches Kühlgebläse, Antiblockiersystem,
Fahrzeugstabilitätsregelung
7WIPER25Frontscheibenwischer
8MIR HTR10Außenspiegelheizung
9P/OUTLET15Steckdose

3737-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99R13M

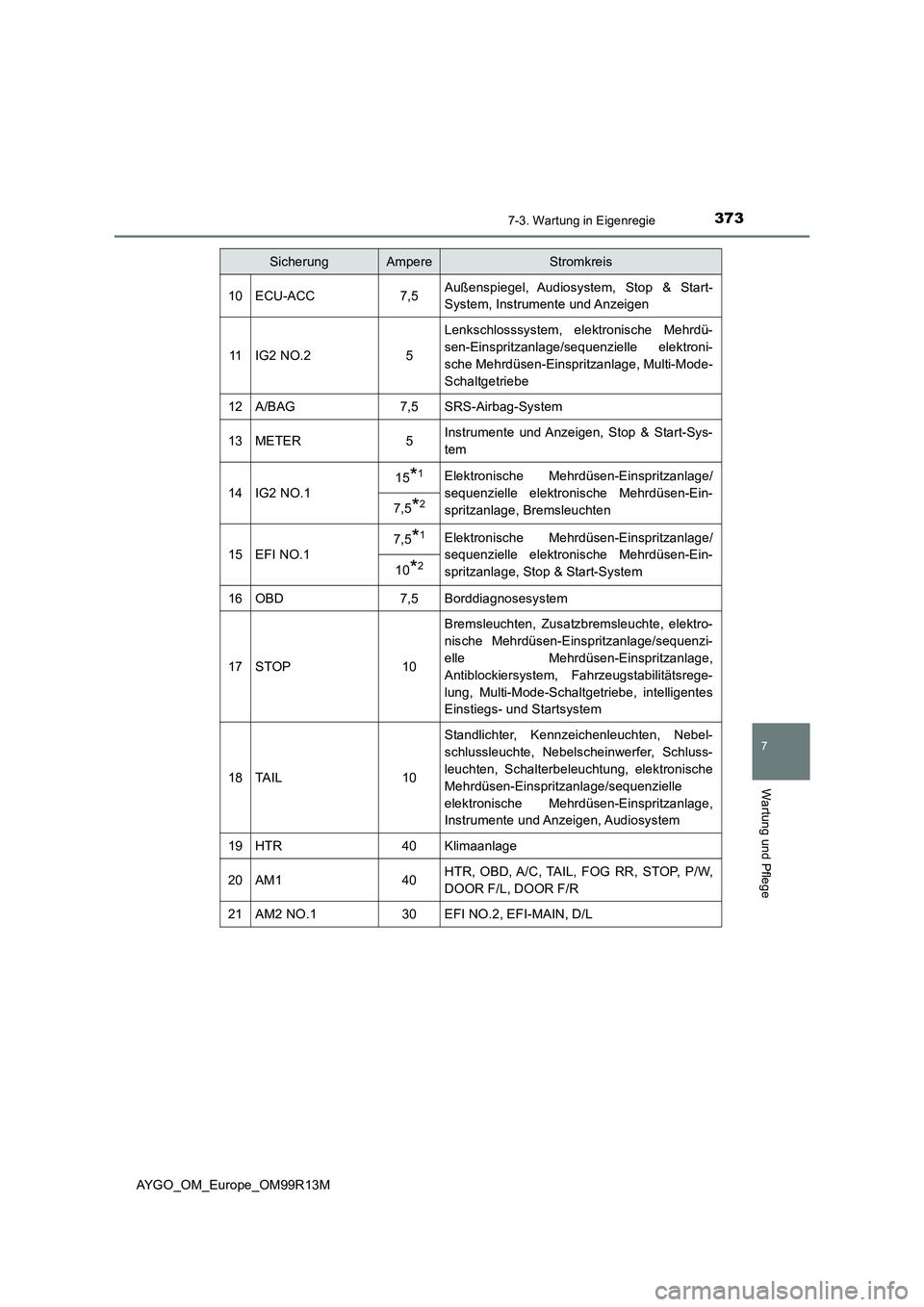

10ECU-ACC7,5Außenspiegel, Audiosystem, Stop & Start-
System, Instrumente und Anzeigen
11IG2 NO.25
Lenkschlosssystem, elektronische Mehrdü-
sen-Einspritzanlage/sequenzielle elektroni-
sche Mehrdüsen-Einspritzanlage, Multi-Mode-
Schaltgetriebe
12A/BAG7,5SRS-Airbag-System
13METER5Instrumente und Anzeigen, Stop & Start-Sys-
tem
14IG2 NO.115*1Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage, Bremsleuchten7,5*2
15EFI NO.17,5*1Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage, Stop & Start-System10*2
16OBD7,5Borddiagnosesystem
17STOP10
Bremsleuchten, Zusatzbremsleuchte, elektro-
nische Mehrdüsen-Einspritzanlage/sequenzi-
elle Mehrdüsen-Einspritzanlage,
Antiblockiersystem, Fahrzeugstabilitätsrege-
lung, Multi-Mode-Schaltgetriebe, intelligentes
Einstiegs- und Startsystem
18TA I L10
Standlichter, Kennzeichenleuchten, Nebel-
schlussleuchte, Nebelscheinwerfer, Schluss-
leuchten, Schalterbeleuchtung, elektronische
Mehrdüsen-Einspritzanlage/sequenzielle
elektronische Mehrdüsen-Einspritzanlage,
Instrumente und Anzeigen, Audiosystem
19HTR40Klimaanlage
20AM140HTR, OBD, A/C, TAIL, FOG RR, STOP, P/W,
DOOR F/L, DOOR F/R
21AM2 NO.130EFI NO.2, EFI-MAIN, D/L
SicherungAmpereStromkreis

3747-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99R13M
*1: Motor 1KR
*2: Motor HM01
*3: Fahrzeuge mit Linkslenkung
*4: Fahrzeuge mit Rechtslenkung

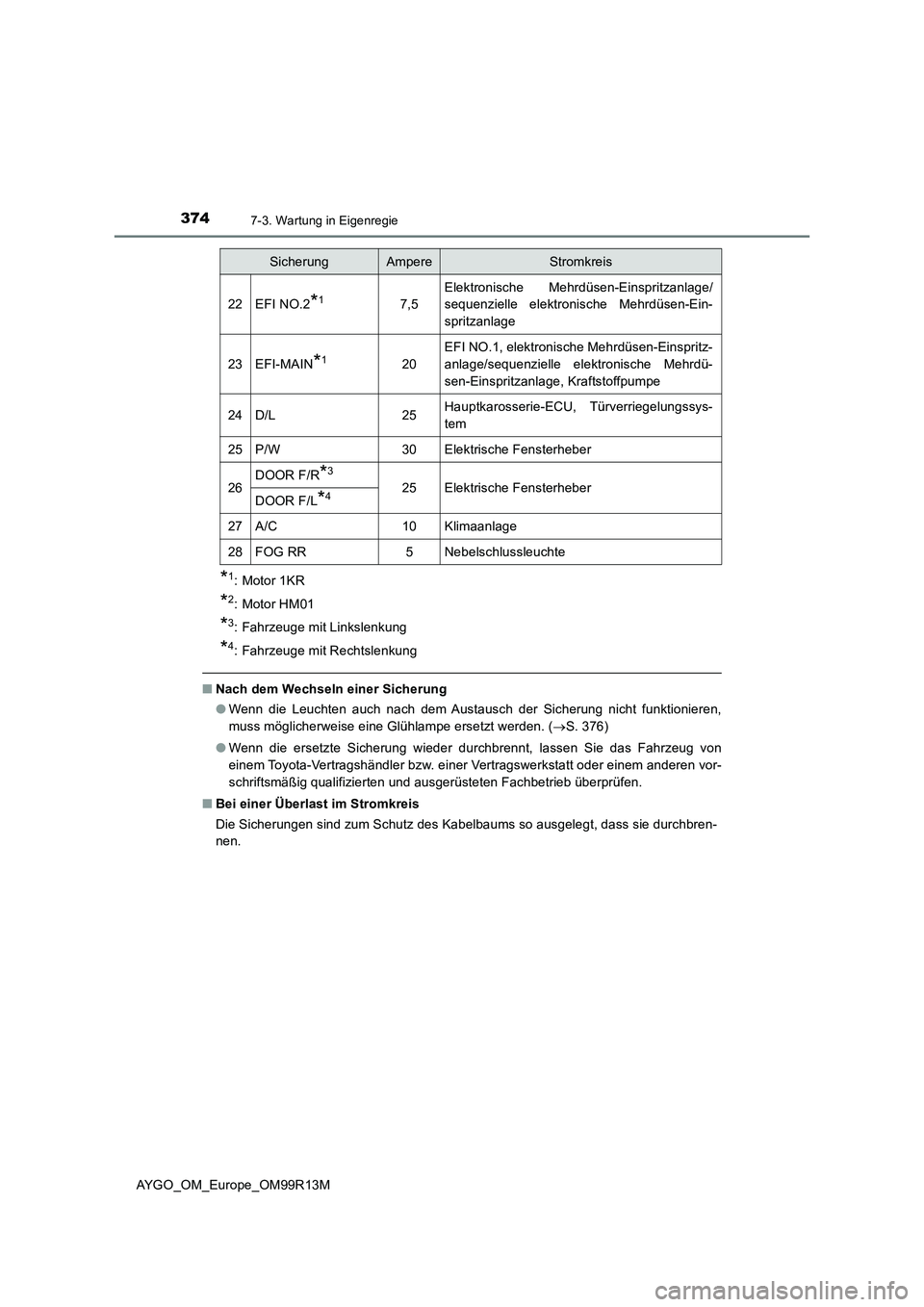

■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( S. 376)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
22EFI NO.2*17,5
Elektronische Mehrdüsen-Einspritzanlage/
sequenzielle elektronische Mehrdüsen-Ein-
spritzanlage
23EFI-MAIN*120
EFI NO.1, elektronische Mehrdüsen-Einspritz-
anlage/sequenzielle elektronische Mehrdü-
sen-Einspritzanlage, Kraftstoffpumpe
24D/L25Hauptkarosserie-ECU, Türverriegelungssys-
tem
25P/W30Elektrische Fensterheber
26DOOR F/R*3
25Elektrische FensterheberDOOR F/L*4
27A/C10Klimaanlage
28FOG RR5Nebelschlussleuchte
SicherungAmpereStromkreis

3757-3. Wartung in Eigenregie
7
Wartung und Pflege
AYGO_OM_Europe_OM99R13M

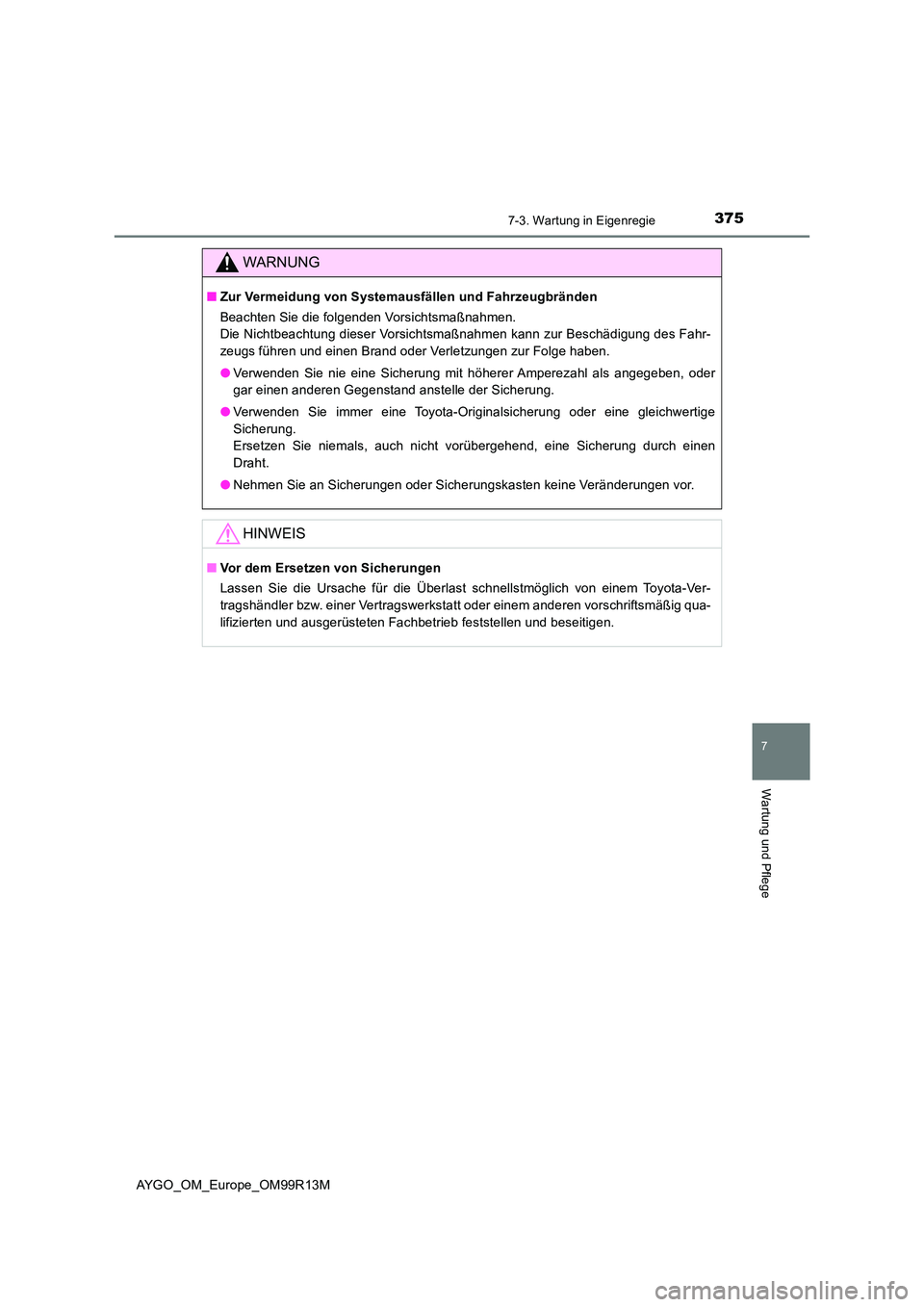

WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

3767-3. Wartung in Eigenregie
AYGO_OM_Europe_OM99R13M

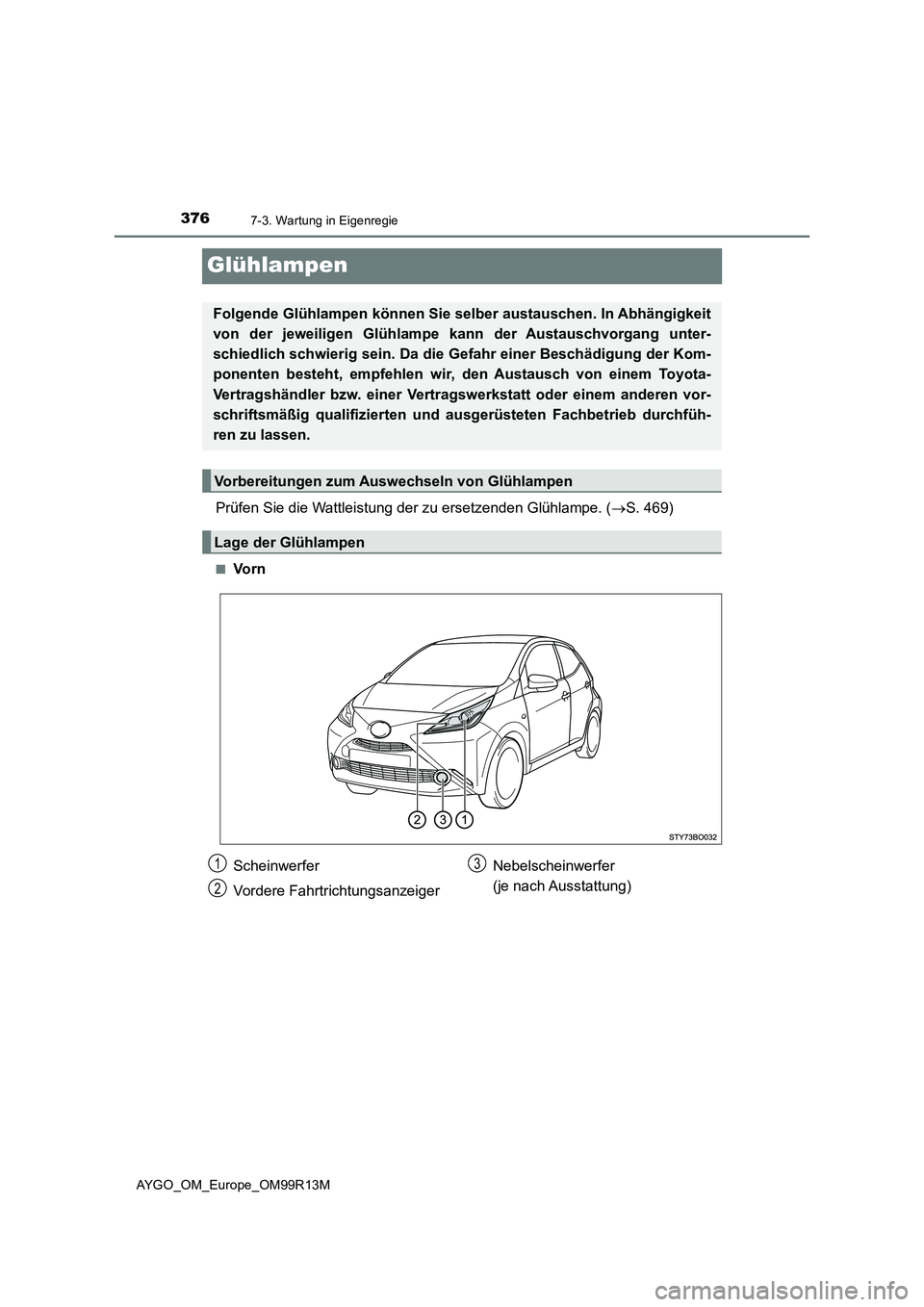

Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (S. 469)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kan n der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und au sgerüsteten Fachbetrieb durchfüh-
ren zu lassen.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Scheinwerfer
Vordere Fahrtrichtungsanzeiger
Nebelscheinwerfer
(je nach Ausstattung)
1
2
3
