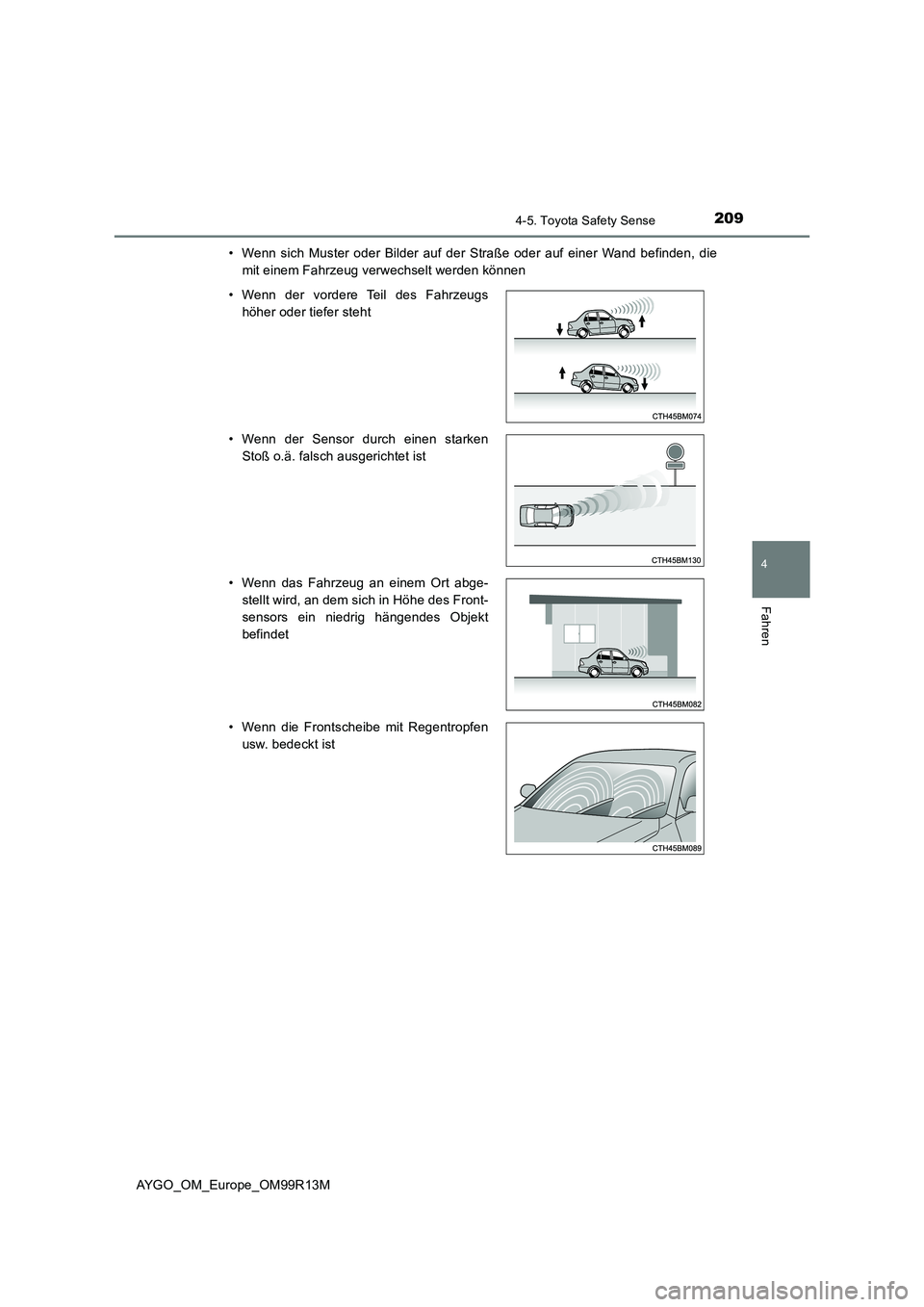

2094-5. Toyota Safety Sense
4
Fahren
AYGO_OM_Europe_OM99R13M
• Wenn sich Muster oder Bilder auf der Straße oder auf einer Wand befinden, die
mit einem Fahrzeug verwechselt werden können
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist
• Wenn das Fahrzeug an einem Ort abge-
stellt wird, an dem sich in Höhe des Front-
sensors ein niedrig hängendes Objekt
befindet
• Wenn die Frontscheibe mit Regentropfen
usw. bedeckt ist

2104-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R13M

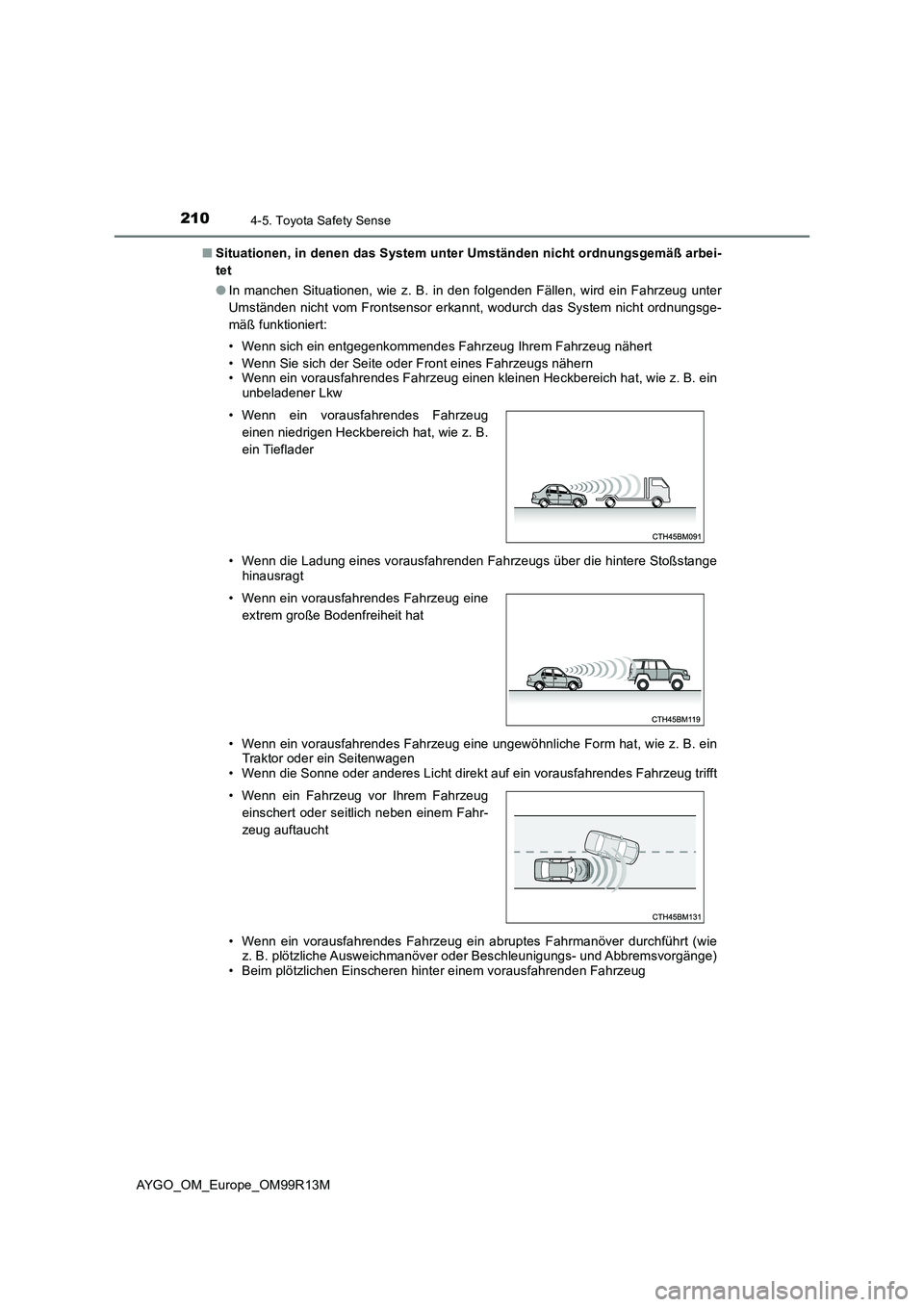

■ Situationen, in denen das System unter Umständen nicht ordnungsgemäß arbei-
tet
● In manchen Situationen, wie z. B. in den folgenden Fällen, wird ein Fahrzeug unter
Umständen nicht vom Frontsensor erkannt, wodurch das System nicht ordnungsge-
mäß funktioniert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Wenn Sie sich der Seite oder Front eines Fahrzeugs nähern • Wenn ein vorausfahrendes Fahrzeug einen kleinen Heckbereich hat, wie z. B. einunbeladener Lkw
• Wenn die Ladung eines vorausfahrenden Fahrzeugs über die hintere Stoßstange hinausragt
• Wenn ein vorausfahrendes Fahrzeug eine ungewöhnliche Form hat, wie z. B. ein Traktor oder ein Seitenwagen• Wenn die Sonne oder anderes Licht direkt auf ein vorausfahrendes Fahrzeug trifft
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Fahrmanöver durchführt (wie z. B. plötzliche Ausweichmanöver oder Beschleunigungs- und Abbremsvorgänge)• Beim plötzlichen Einscheren hinter einem vorausfahrenden Fahrzeug
• Wenn ein vorausfahrendes Fahrzeug
einen niedrigen Heckbereich hat, wie z. B.
ein Tieflader
• Wenn ein vorausfahrendes Fahrzeug eine
extrem große Bodenfreiheit hat
• Wenn ein Fahrzeug vor Ihrem Fahrzeug
einschert oder seitlich neben einem Fahr-
zeug auftaucht

2114-5. Toyota Safety Sense
4
Fahren
AYGO_OM_Europe_OM99R13M

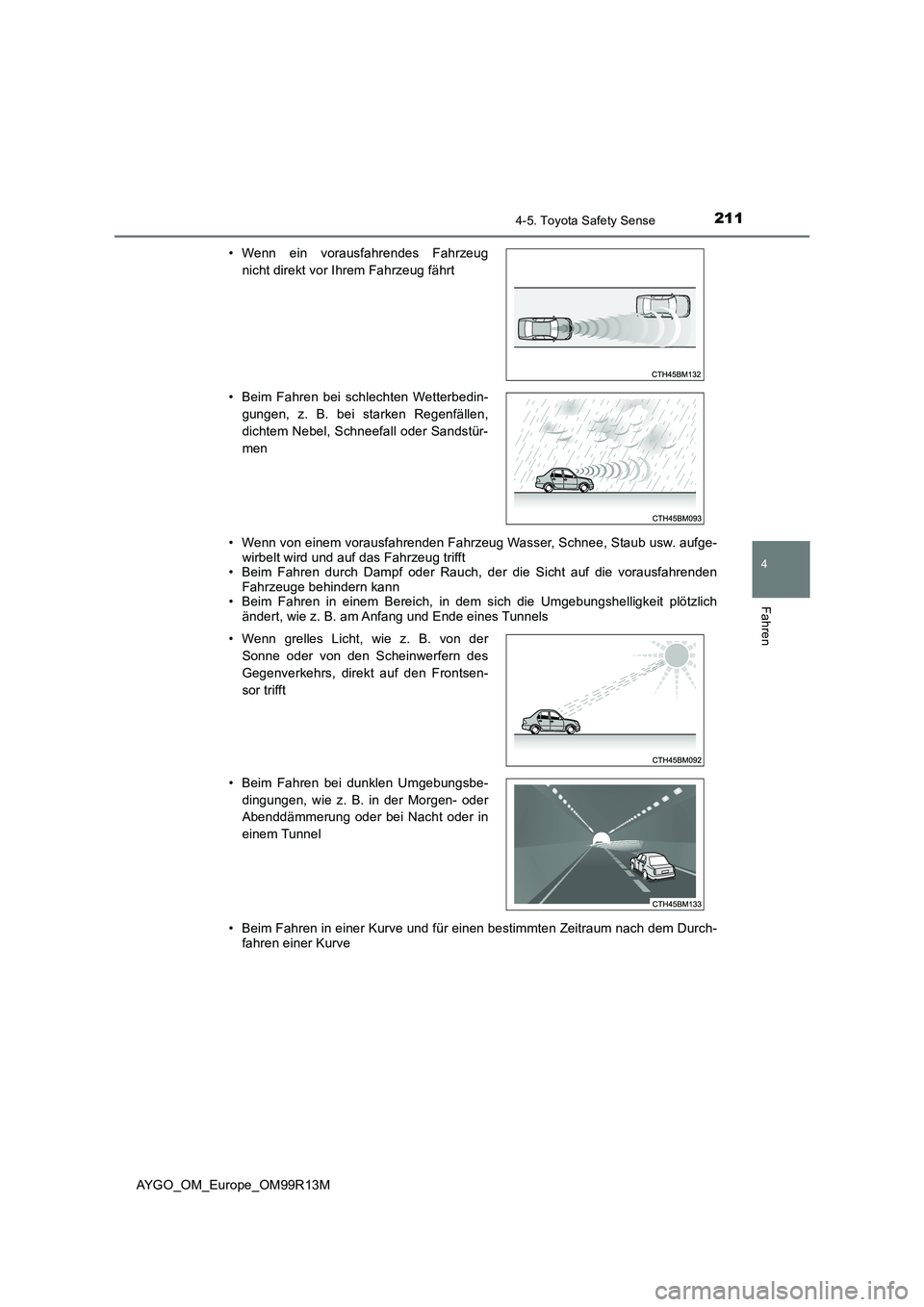

• Wenn von einem vorausfahrenden Fahrzeug Wasser, Schnee, Staub usw. aufge- wirbelt wird und auf das Fahrzeug trifft • Beim Fahren durch Dampf oder Rauch, der die Sicht auf die vorausfahrendenFahrzeuge behindern kann• Beim Fahren in einem Bereich, in dem sich die Umgebungshelligkeit plötzlichändert, wie z. B. am Anfang und Ende eines Tunnels
• Beim Fahren in einer Kurve und für einen bestimmten Zeitraum nach dem Durch- fahren einer Kurve
• Wenn ein vorausfahrendes Fahrzeug
nicht direkt vor Ihrem Fahrzeug fährt
• Beim Fahren bei schlechten Wetterbedin-
gungen, z. B. bei starken Regenfällen,
dichtem Nebel, Schneefall oder Sandstür-
men
• Wenn grelles Licht, wie z. B. von der
Sonne oder von den Scheinwerfern des
Gegenverkehrs, direkt auf den Frontsen-
sor trifft
• Beim Fahren bei dunklen Umgebungsbe-
dingungen, wie z. B. in der Morgen- oder
Abenddämmerung oder bei Nacht oder in
einem Tunnel

2124-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R13M

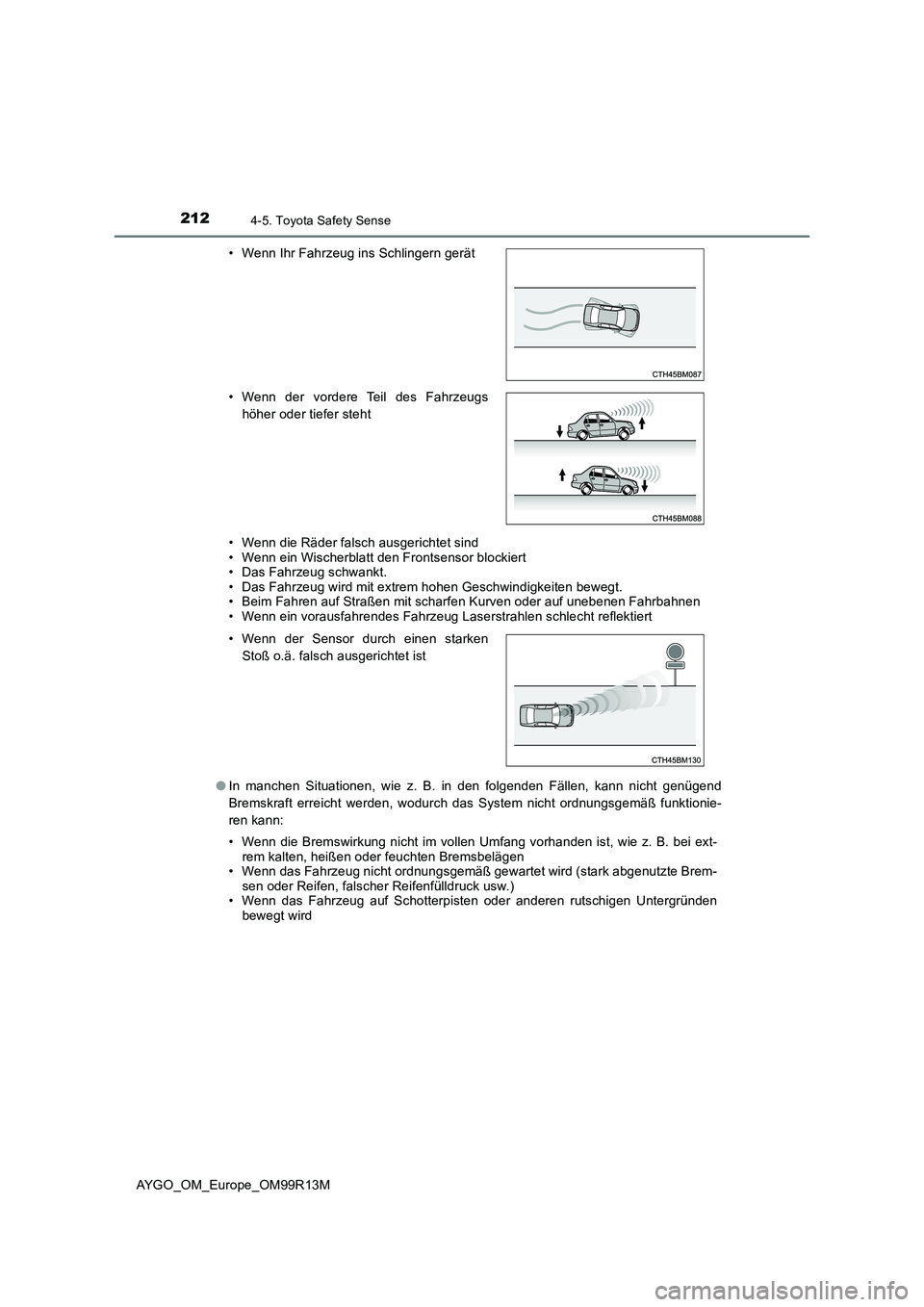

• Wenn die Räder falsch ausgerichtet sind • Wenn ein Wischerblatt den Frontsensor blockiert • Das Fahrzeug schwankt.• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten bewegt.• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen• Wenn ein vorausfahrendes Fahrzeug Laserstrahlen schlecht reflektiert
● In manchen Situationen, wie z. B. in den folgenden Fällen, kann nicht genügend
Bremskraft erreicht werden, wodurch das System nicht ordnungsgemäß funktionie-
ren kann:
• Wenn die Bremswirkung nicht im vollen Umfang vorhanden ist, wie z. B. bei ext- rem kalten, heißen oder feuchten Bremsbelägen• Wenn das Fahrzeug nicht ordnungsgemäß gewartet wird (stark abgenutzte Brem-sen oder Reifen, falscher Reifenfülldruck usw.)• Wenn das Fahrzeug auf Schotterpisten oder anderen rutschigen Untergründen bewegt wird
• Wenn Ihr Fahrzeug ins Schlingern gerät
• Wenn der vordere Teil des Fahrzeugs
höher oder tiefer steht
• Wenn der Sensor durch einen starken
Stoß o.ä. falsch ausgerichtet ist

2134-5. Toyota Safety Sense
4
Fahren
AYGO_OM_Europe_OM99R13M

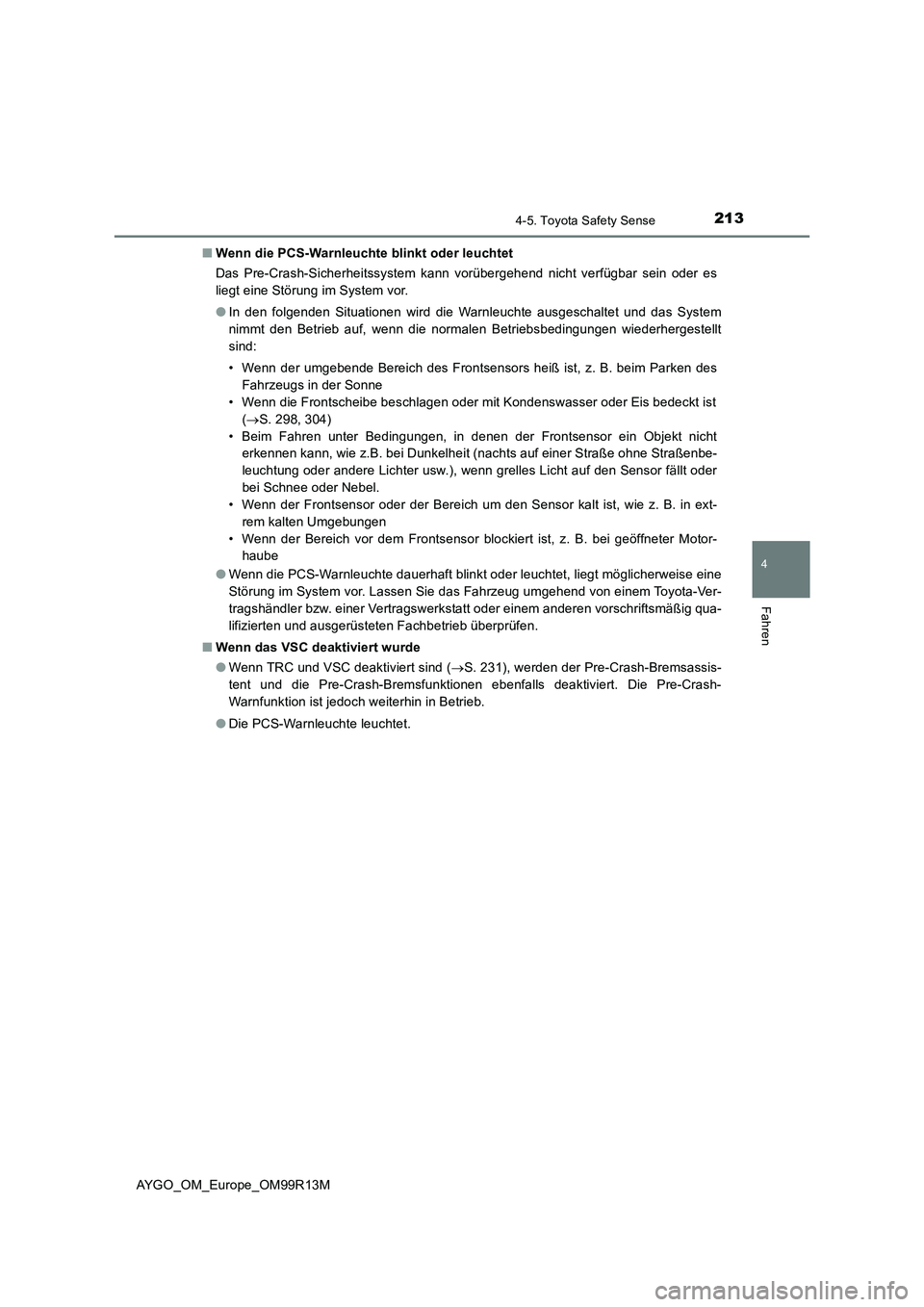

■ Wenn die PCS-Warnleuchte blinkt oder leuchtet
Das Pre-Crash-Sicherheitssystem kann vorübergehend nicht verfügbar sein oder es
liegt eine Störung im System vor.
● In den folgenden Situationen wird die Warnleuchte ausgeschaltet und das System
nimmt den Betrieb auf, wenn die normalen Betriebsbedingungen wiederhergestellt
sind:
• Wenn der umgebende Bereich des Frontsensors heiß ist, z. B. beim Parken des
Fahrzeugs in der Sonne
• Wenn die Frontscheibe beschlagen oder mit Kondenswasser oder Eis bedeckt ist
( S. 298, 304)
• Beim Fahren unter Bedingungen, in denen der Frontsensor ein Objekt nicht
erkennen kann, wie z.B. bei Dunkelheit (nachts auf einer Straße ohne Straßenbe-
leuchtung oder andere Lichter usw.), wenn grelles Licht auf den Sensor fällt oder
bei Schnee oder Nebel.
• Wenn der Frontsensor oder der Bereich um den Sensor kalt ist, wie z. B. in ext-
rem kalten Umgebungen
• Wenn der Bereich vor dem Frontsensor blockiert ist, z. B. bei geöffneter Motor-
haube
● Wenn die PCS-Warnleuchte dauerhaft blinkt oder leuchtet, liegt möglicherweise eine
Störung im System vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Wenn das VSC deaktiviert wurde
● Wenn TRC und VSC deaktiviert sind (S. 231), werden der Pre-Crash-Bremsassis-
tent und die Pre-Crash-Bremsfunktionen ebenfalls deaktiviert. Die Pre-Crash-
Warnfunktion ist jedoch weiterhin in Betrieb.
● Die PCS-Warnleuchte leuchtet.

2144-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R13M
LDA (Lane Departure Alert [Alarm beim Abwei-
chen von der Fahrspur])
Beim Fahren auf einer Straße mit Spur markierungen erkennt das System die
Spurmarkierungen anhand einer Kamera und warnt den Fahrer, wenn das
Fahrzeug von der Spur abweicht.
Wenn das System erkennt, dass das Fahrzeug von seiner Spur abgewichen
ist, wird der Fahrer mit einem Summer und anhand von Anzeigen auf den
Instrumenten gewarnt.
Frontsensor
Drücken Sie den LDA-Schalter, um
das LDA-System zu aktivieren.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den Schalter erneut, um
das LDA-System einzuschalten.
Das LDA-System bleibt auch nach dem
Ausschalten des Motorschalters aktiv
bzw. inaktiv.
: Je nach Ausstattung
Überblick über die Funktionen
Einschalten des LDA-Systems

2154-5. Toyota Safety Sense
4
Fahren
AYGO_OM_Europe_OM99R13M

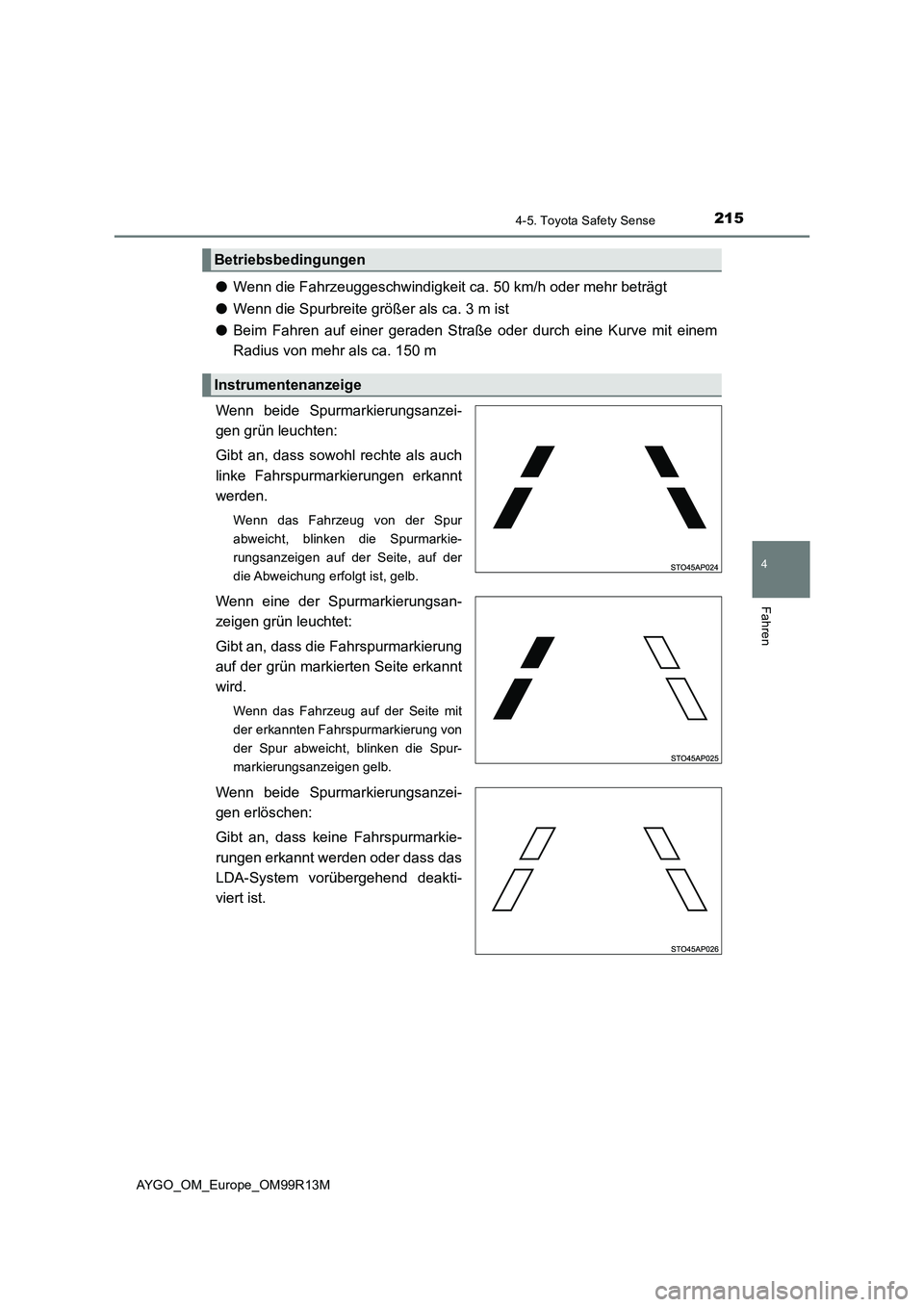

●Wenn die Fahrzeuggeschwindigkeit ca. 50 km/h oder mehr beträgt
● Wenn die Spurbreite größer als ca. 3 m ist
● Beim Fahren auf einer geraden Straße oder durch eine Kurve mit einem
Radius von mehr als ca. 150 m
Wenn beide Spurmarkierungsanzei-
gen grün leuchten:
Gibt an, dass sowohl rechte als auch
linke Fahrspurma rkierungen erkannt
werden.
Wenn das Fahrzeug von der Spur
abweicht, blinken die Spurmarkie-
rungsanzeigen auf der Seite, auf der
die Abweichung erfolgt ist, gelb.
Wenn eine der Spurmarkierungsan-
zeigen grün leuchtet:
Gibt an, dass die Fahrspurmarkierung
auf der grün markierten Seite erkannt
wird.
Wenn das Fahrzeug auf der Seite mit
der erkannten Fahrspurmarkierung von
der Spur abweicht, blinken die Spur-
markierungsanzeigen gelb.
Wenn beide Spurmarkierungsanzei-
gen erlöschen:
Gibt an, dass keine Fahrspurmarkie-
rungen erkannt werden oder dass das
LDA-System vorübergehend deakti-
viert ist.
Betriebsbedingungen
Instrumentenanzeige

2164-5. Toyota Safety Sense
AYGO_OM_Europe_OM99R13M

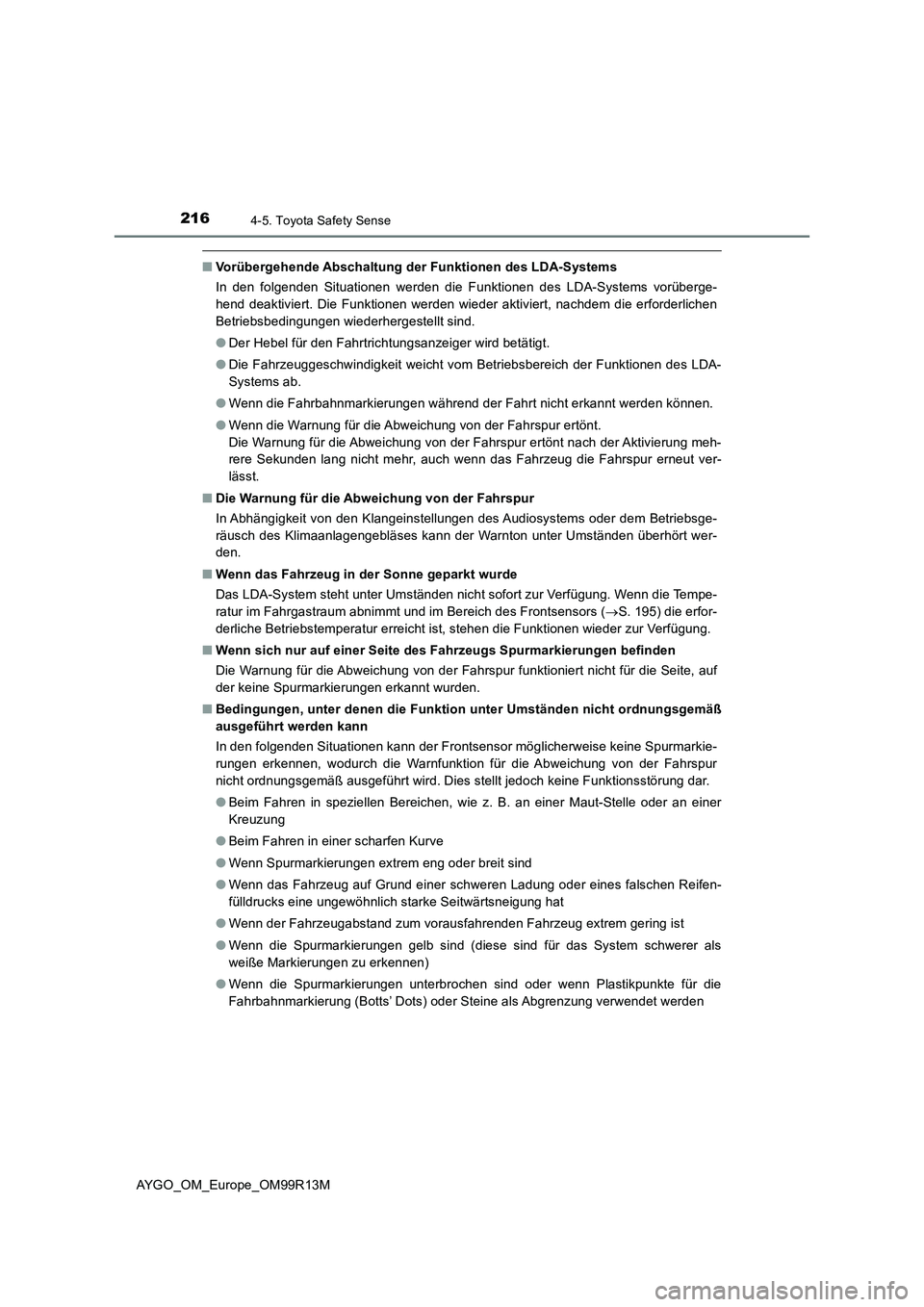

■Vorübergehende Abschaltung der Funktionen des LDA-Systems
In den folgenden Situationen werden die Funktionen des LDA-Systems vorüberge-
hend deaktiviert. Die Funktionen werden wieder aktiviert, nachdem die erforderlichen
Betriebsbedingungen wiederhergestellt sind.
● Der Hebel für den Fahrtrichtungsanzeiger wird betätigt.
● Die Fahrzeuggeschwindigkeit weicht vom Betriebsbereich der Funktionen des LDA-
Systems ab.
● Wenn die Fahrbahnmarkierungen während der Fahrt nicht erkannt werden können.
● Wenn die Warnung für die Abweichung von der Fahrspur ertönt.
Die Warnung für die Abweichung von der Fahrspur ertönt nach der Aktivierung meh-
rere Sekunden lang nicht mehr, auch wenn das Fahrzeug die Fahrspur erneut ver-
lässt.
■ Die Warnung für die Abweichung von der Fahrspur
In Abhängigkeit von den Klangeinstellungen des Audiosystems oder dem Betriebsge-
räusch des Klimaanlagengebläses kann der Warnton unter Umständen überhört wer-
den.
■ Wenn das Fahrzeug in der Sonne geparkt wurde
Das LDA-System steht unter Umständen nicht sofort zur Verfügung. Wenn die Tempe-
ratur im Fahrgastraum abnimmt und im Bereich des Frontsensors ( S. 195) die erfor-
derliche Betriebstemperatur erreicht ist, stehen die Funktionen wieder zur Verfügung.
■ Wenn sich nur auf einer Seite des Fahrzeugs Spurmarkierungen befinden
Die Warnung für die Abweichung von der Fahrspur funktioniert nicht für die Seite, auf
der keine Spurmarkierungen erkannt wurden.
■ Bedingungen, unter denen die Funktion unter Umständen nicht ordnungsgemäß
ausgeführt werden kann
In den folgenden Situationen kann der Frontsensor möglicherweise keine Spurmarkie-
rungen erkennen, wodurch die Warnfunktion für die Abweichung von der Fahrspur
nicht ordnungsgemäß ausgeführt wird. Dies stellt jedoch keine Funktionsstörung dar.
● Beim Fahren in speziellen Bereichen, wie z. B. an einer Maut-Stelle oder an einer
Kreuzung
● Beim Fahren in einer scharfen Kurve
● Wenn Spurmarkierungen extrem eng oder breit sind
● Wenn das Fahrzeug auf Grund einer schweren Ladung oder eines falschen Reifen-
fülldrucks eine ungewöhnlich starke Seitwärtsneigung hat
● Wenn der Fahrzeugabstand zum vorausfahrenden Fahrzeug extrem gering ist
● Wenn die Spurmarkierungen gelb sind (diese sind für das System schwerer als
weiße Markierungen zu erkennen)
● Wenn die Spurmarkierungen unterbrochen sind oder wenn Plastikpunkte für die
Fahrbahnmarkierung (Botts’ Dots) oder Steine als Abgrenzung verwendet werden
