2018 Seat Alhambra Betriebsanleitung (in German)

Sicherungen und Glühlampen
Glühlampen der Rückleuchte in der
K ar
o
sserie austauschen Abb. 112
Im Seitenbereich des Gepäck-
r aums: link
e u

nd rechte Rückleuchten aus-
bauen. 1 Abdeckkappe abziehen,
2 Befes-
tigu n
g

sschraube. Abb. 113
Rückleuchte in der Karosserie: Lam-
penträg er au
s

bauen. 1 bis
4 Verriege-
lu n
g
slaschen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen.
Rückleuchte ausbauen
Handlungen nur in der angegebenen Reihen-
folge ausführen:
Rückleuchte linksRückleuchte rechts
1.Heckklappe öffnen ››› Seite 132.
2.Ablagefach links im Ge-
päckraum öffnen ››› Sei-
te 177.Halterung der 12-Volt-
Steckdose unter leicht-
em Druck nach unten
schieben ››› Abb. 112
B
(Pfeil).
Rückleuchte linksRückleuchte rechts
3.Abdeckkappe 1 um
90° in Pfeilrichtung dre-
hen und abziehen.
4.
Befestigungsschraube ››› Abb. 112 2 mit dem
Schraubendreher aus dem Bordwerkzeugkasten
herausdrehen ››› Seite 88. Die Schraube bleibt ge-
sichert in ihrer Position.
5.Rückleuchte vorsichtig nach hinten aus der Karos- serie herausziehen.
6.Kleinen roten Sicherungsbügel am Anschlussste-
cker nach außen ziehen und Anschlussstecker ab- ziehen.
7.Rückleuchte abnehmen und auf eine saubere, glat-te Fläche legen. Glühlampe wechseln
8.Zum Entriegeln des Lampenträgers Verriegelungs-
laschen
››› Abb. 113 1 a 4 in Pfeilrichtung drü-
cken.
9.Lampenhalter aus der Rückleuchte herausneh-
men.
10.Ausgefallene Glühlampe durch eine neue Glüh-
lampe gleicher Ausführung ersetzen.
11.Lampenhalter in die Rückleuchte einsetzen. Die
Verriegelungslaschen müssen hörbar einrasten.
12.Anschlussstecker einstecken und roten Siche-
rungsbügel hineindrücken, um den Anschlussste-
cker zu verriegeln.
» 103
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Notsituationen

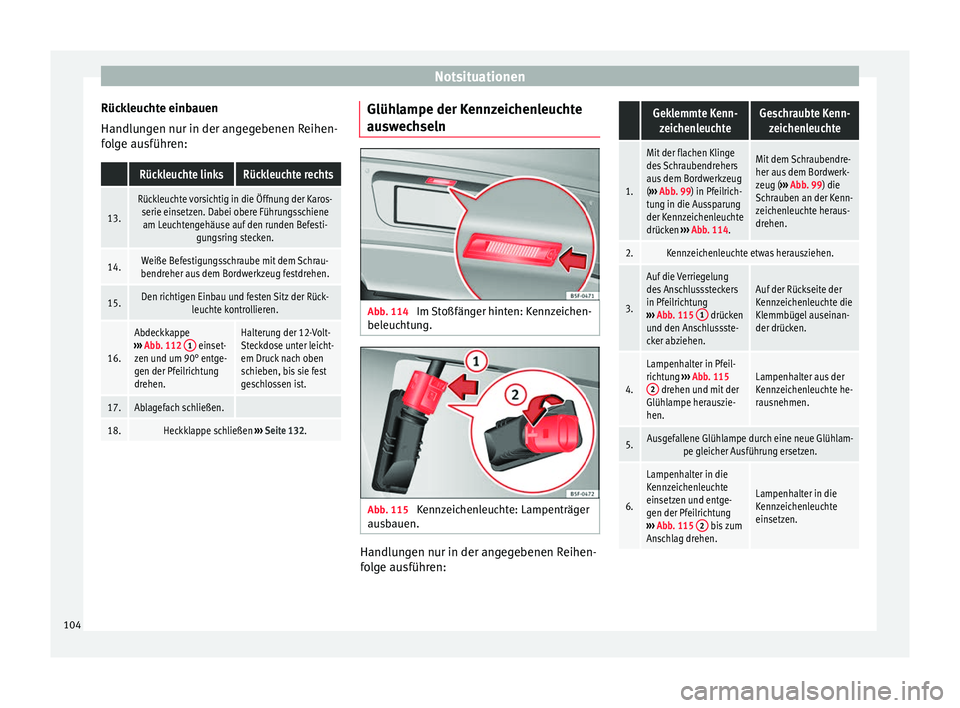

Rückleuchte einbauen
Handlu n
g
en nur in der angegebenen Reihen-
folge ausführen:
Rückleuchte linksRückleuchte rechts
13.
Rückleuchte vorsichtig in die Öffnung der Karos- serie einsetzen. Dabei obere Führungsschieneam Leuchtengehäuse auf den runden Befesti- gungsring stecken.
14.Weiße Befestigungsschraube mit dem Schrau-
bendreher aus dem Bordwerkzeug festdrehen.
15.Den richtigen Einbau und festen Sitz der Rück- leuchte kontrollieren.
16.
Abdeckkappe
››› Abb. 112 1 einset-
zen und um 90° entge-
gen der Pfeilrichtung
drehen.Halterung der 12-Volt-
Steckdose unter leicht-
em Druck nach oben
schieben, bis sie fest
geschlossen ist.
17.Ablagefach schließen.
18.Heckklappe schließen ››› Seite 132. Glühlampe der Kennzeichenleuchte
au
sw
ec

hseln Abb. 114
Im Stoßfänger hinten: Kennzeichen-
bel euc
ht

ung. Abb. 115
Kennzeichenleuchte: Lampenträger
au s
b

auen. Handlungen nur in der angegebenen Reihen-
f
o
l

ge ausführen:
Geklemmte Kenn-zeichenleuchteGeschraubte Kenn- zeichenleuchte
1.
Mit der flachen Klinge
des Schraubendrehers
aus dem Bordwerkzeug
(››› Abb. 99) in Pfeilrich-
tung in die Aussparung
der Kennzeichenleuchte
drücken ››› Abb. 114.Mit dem Schraubendre-
her aus dem Bordwerk-
zeug ( ››› Abb. 99) die
Schrauben an der Kenn-
zeichenleuchte heraus-
drehen.
2.Kennzeichenleuchte etwas herausziehen.
3.
Auf die Verriegelung
des Anschlusssteckers
in Pfeilrichtung
››› Abb. 115 1
drücken
und den Anschlussste-
cker abziehen.
Auf der Rückseite der
Kennzeichenleuchte die
Klemmbügel auseinan-
der drücken.
4.
Lampenhalter in Pfeil-
richtung ››› Abb. 115
2
drehen und mit der
Glühlampe herauszie-
hen.Lampenhalter aus der
Kennzeichenleuchte he-
rausnehmen.
5.Ausgefallene Glühlampe durch eine neue Glühlam- pe gleicher Ausführung ersetzen.
6.
Lampenhalter in die
Kennzeichenleuchte
einsetzen und entge-
gen der Pfeilrichtung
››› Abb. 115 2
bis zum
Anschlag drehen.
Lampenhalter in die
Kennzeichenleuchte
einsetzen. 104

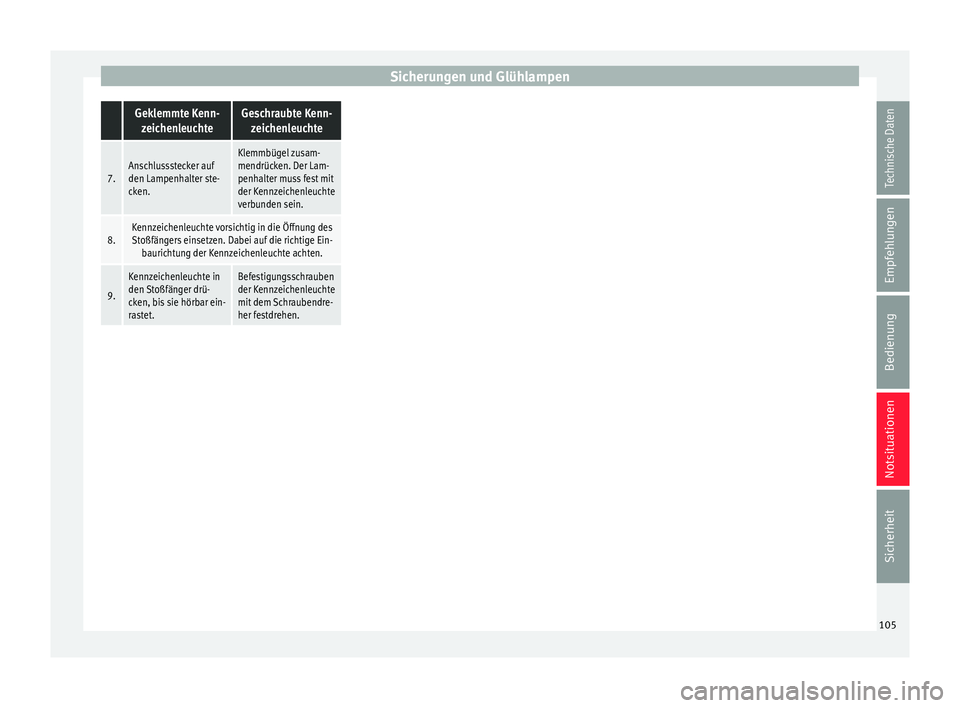

Sicherungen und Glühlampen Geklemmte Kenn-
zeichenleuchteGeschraubte Kenn- zeichenleuchte
7.Anschlussstecker auf
den Lampenhalter ste-
cken.Klemmbügel zusam-
mendrücken. Der Lam-
penhalter muss fest mit
der Kennzeichenleuchte
verbunden sein.
8.Kennzeichenleuchte vorsichtig in die Öffnung desStoßfängers einsetzen. Dabei auf die richtige Ein- baurichtung der Kennzeichenleuchte achten.
9.
Kennzeichenleuchte in
den Stoßfänger drü-
cken, bis sie hörbar ein-
rastet.Befestigungsschrauben
der Kennzeichenleuchte
mit dem Schraubendre-
her festdrehen. 105
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

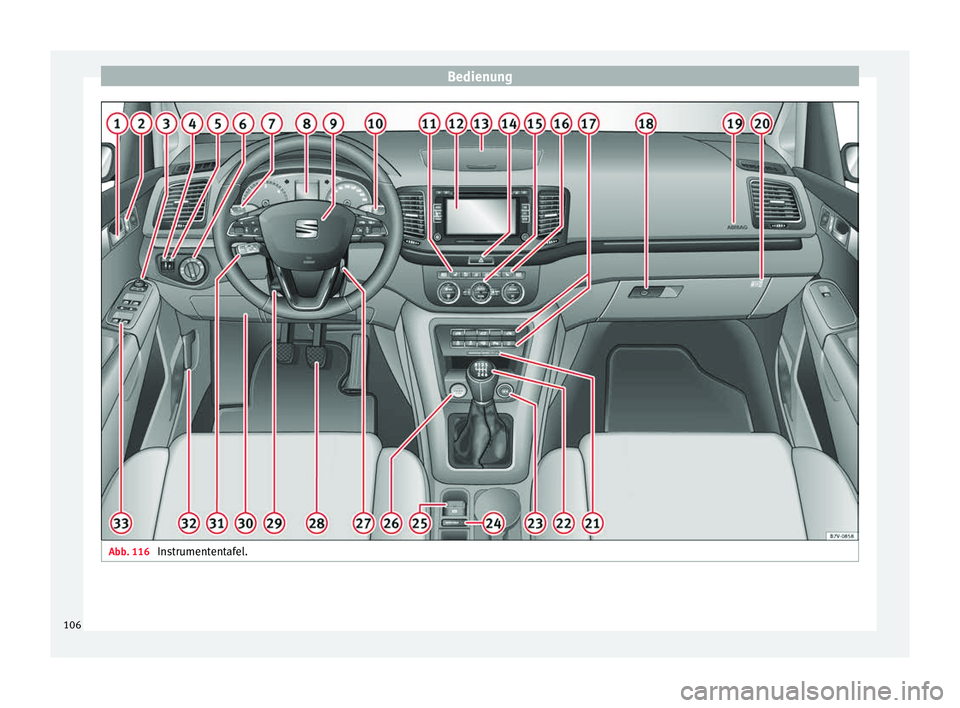

Abb. 116
Instrumententafel.106

Cockpit
Bedienung
C oc
kpit
A
llgemeine Übersicht Türinnengriff
. . . . . . . . . . . . . . . . . . . . . 129
Zentralverriegelungstaste für das
Ver - u

nd Entriegeln des Fahrzeugs
 /  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 121
Schalter zum Einstellen der Außen-
spie g

el . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
– Außens pie

geleinstellung     
– Außenspiegelheizung 
– Außenspiegel anklappen 
Helligkeitsregler für die Instrumen-
ten- und Schalterbeleuchtung  .139
Leuchtweitenregulierung  . . . . . . .139
Lichtschalter  . . . . . . . . . . . . . . . . . . 139
– Licht au
sgeschaltet 
– Automatische Fahrlichtsteue-
rung
– Stand- und Abblendlicht  / 
– Nebelbeleuchtung  
Hebel für . . . . . . . . . . . . . . . . . . . . . . . . . 139
– Fernlic
ht 
– Lichthupe 
– Blinker 
1 2
3
4
5
6
7 –
Park
lic

ht 
Kombiinstrument: – Instrumente . . . . . . . . . . . . . . . . . . . . 109
– Disp
lay . . . . . . . . . . . . . . . . . . . . . . . . . 109
– Warn- und K
ontrollleuchten . . . . .113
Lenkrad mit Hupe und
– Fahrer

-Airbag . . . . . . . . . . . . . . . . . . . 19
– Bedienta
sten für Bordcompu-
ter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
– Bedienta
sten für Radio, Telefon
Navigation und Sprachdialogsys-
tem ››› Buch Radio
– Schaltwippen für Tiptronic-Be-
trieb (Automatikgetriebe) . . . . . . .210
Hebel für Scheibenwischer und
Scheibenw
ascher . . . . . . . . . . . . . . . . . 147
– Fronts c

heibenwischer  – 
– Intervallwischen für die Front-
scheibe 
– „Tippwischen“  x
– Frontscheibenwischer 
– Wisch-Wasch-Automatik für die
Frontscheibe 
– Heckscheibenwischer 
– Wisch-Wasch-Automatik für die
Heckscheibe 
– Hebel mit Tasten zum Bedienen
des SEAT Informationssystems 
– / . . . . . . . . . . . . . . . . . . . . . . . 29
8
9
10 Regler für die linke Sitzheizung

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Radio oder Navigationssystem
(w erk
seitig ein

gebaut) ››› Buch Ra-
dio bzw. ››› Buch Navigationssys-
tem
Ablagefach . . . . . . . . . . . . . . . . . . . . . . . 177
Taste zum Ein- und Ausschalten der
Warnblink
anlage  . . . . . . . . . . . . . . 143
Bedienungselemente für:
– Manuell

e, elektrische Klimaanla-
ge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
– Clim atr

onic . . . . . . . . . . . . . . . . . . . . . 188
Regler für die rechte Sitzhei-
zu n

g  . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
Taste für:
– Antriebs

schlupfregelung (ASR)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . 202
– Star t

-Stopp-Betrieb  . . . . . . . . . .223
– Parkdi
stanzkontrolle (ParkPilot)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 226
– Parkl
enkassistent (Park Assist)
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 229
– Reifenk
ontrollanzeige   . . . .252
– Adaptive F
ahrwerksregelung
(DCC)   
– Öffnen der Heckklappe  . . . . . .132
– Öffnen und
Schließen der elektri-
schen Schiebetüren  . . . . . . . . . 129»
11 12
13
14
15
16
17
107
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

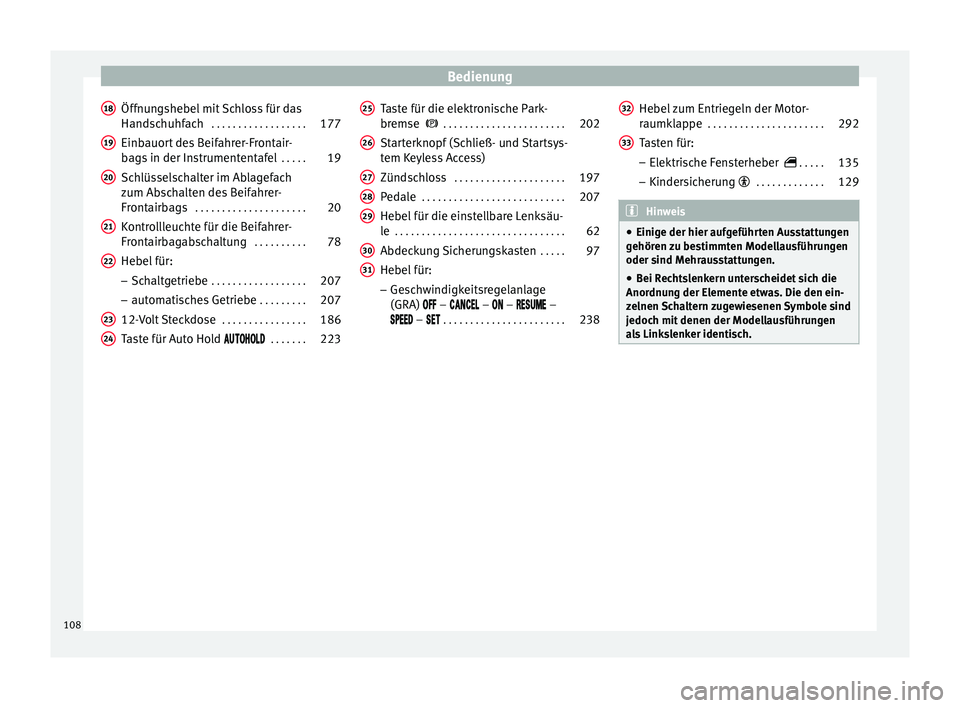

Öffnungshebel mit Schloss für das
Hand s
c
huhfach . . . . . . . . . . . . . . . . . . 177
Einbauort des Beifahrer-Frontair-
bags
in der Instrumententafel . . . . .19
Schlüsselschalter im Ablagefach
zum Abs
chalten des Beifahrer-
Frontairbags . . . . . . . . . . . . . . . . . . . . . 20
Kontrollleuchte für die Beifahrer-
Frontairb
agabschaltung . . . . . . . . . .78
Hebel für:
– Schalt

getriebe . . . . . . . . . . . . . . . . . . 207
– autom ati

sches Getriebe . . . . . . . . .207
12-Volt Steckdose . . . . . . . . . . . . . . . . 186
Taste für Auto Hold   . . . . . . . 223
18 19
20
21
22
23
24 Taste für die elektronische Park-
br
emse
 . . . . . . . . . . . . . . . . . . . . . . . 202
St

arterknopf (Schließ- und Startsys-
tem Keyl
ess Access)
Zündschloss . . . . . . . . . . . . . . . . . . . . . 197
Pedale . . . . . . . . . . . . . . . . . . . . . . . . . . . 207
Hebel für die einstellbare Lenksäu-
le . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Abdeck

ung Sicherungskasten . . . . .97
Hebel für:
– Gesc

hwindigkeitsregelanlage
(GRA)  –  –  –  –
 –  . . . . . . . . . . . . . . . . . . . . . . . 238
25 26
27
28
29
30
31 Hebel zum Entriegeln der Motor-
r
aumk
l

appe . . . . . . . . . . . . . . . . . . . . . . 292
Tasten für:
– Elektris

che Fensterheber  . . . . .135
– Kindersic
herung  . . . . . . . . . . . . . 129 Hinweis
● Einige der hier auf g

eführten Ausstattungen
gehören zu bestimmten Modellausführungen
oder sind Mehrausstattungen.
● Bei Rechtslenkern unterscheidet sich die
Anordnun
g der Elemente etwas. Die den ein-
zelnen Schaltern zugewiesenen Symbole sind
jedoch mit denen der Modellausführungen
als Linkslenker identisch. 32
33
108

Cockpit

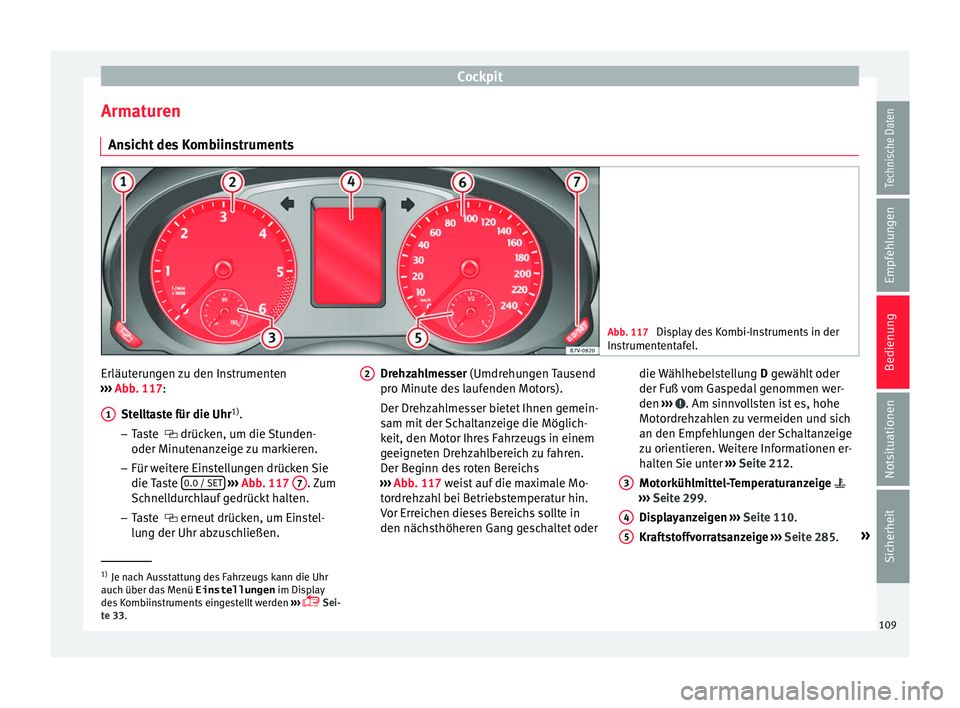

Armaturen An s
ic
ht des Kombiinstruments Abb. 117
Display des Kombi-Instruments in der
In s
trument

entafel. Erläuterungen zu den Instrumenten
› ›
›

Abb. 117:
Stelltaste für die Uhr 1)
.
– Taste  drücken, um die Stunden-
oder Minutenanzeige zu markieren.
– Für weitere Einstellungen drücken Sie
die Taste 0.0 / SET
› ››
Abb
. 117 7 . Zum
Sc hnel
l

durchlauf gedrückt halten.
– Taste  erneut drücken, um Einstel-
lung der Uhr abzuschließen.
1 Drehzahlmesser (Umdr
ehu
n
gen Tausend
pro Minute des laufenden Motors).
Der Drehzahlmesser bietet Ihnen gemein-
sam mit der Schaltanzeige die Möglich-
keit, den Motor Ihres Fahrzeugs in einem
geeigneten Drehzahlbereich zu fahren.
Der Beginn des roten Bereichs
››› Abb. 117 weist auf die maximale Mo-
tordrehzahl bei Betriebstemperatur hin.
Vor Erreichen dieses Bereichs sollte in
den nächsthöheren Gang geschaltet oder
2 die Wählhebelstellung
D gewäh
lt oder
der Fuß vom Gaspedal genommen wer-
den ››› . Am sinnvollsten ist es, hohe
Mot or
dr

ehzahlen zu vermeiden und sich
an den Empfehlungen der Schaltanzeige
zu orientieren. Weitere Informationen er-
halten Sie unter ››› Seite 212.
Motorkühlmittel-Temperaturanzeige 
››› Seite 299.
Displayanzeigen ››› Seite 110.
Kraftstoffvorratsanzeige ››› Seite 285. »
3 4
5
1)
Je nach Ausstattung des Fahrzeugs kann die Uhr
auch über d a

s Menü Einstellungen im Display
des Kombiinstruments eingestellt werden ›››
 Sei-
te 33. 109
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Geschwindigkeitsmesser.
Rüc k
s
telltaste für die Anzeige des Tages-
kilometerzählers ( Trip).
– Taste 0.0 / SET drücken, um auf null zu
setz en. ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfäll e u

nd Verletzungen verursachen.
● Niemals die Tasten im Kombiinstrument
während der Fahr
t bedienen. VORSICHT
Um Motorschäden zu vermeiden, darf sich
der Z eig

er des Drehzahlmessers nur kurzzei-
tig im roten Bereich der Skala befinden. Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen
und B etrie

bsgeräusche zu reduzieren. Anzeigeelemente auf dem Bildschirm
Im Display des Kombiinstruments
› ›
›

Abb. 117 4 können je nach Fahrzeugaus-
s t
att
ung verschiedene Informationen ange-
zeigt werden:
● Warn- und Informationstexte
● Kilometerstand
6 7 ●
Uhr z
eit

.
● Außentemperatur
● Kompassanzeige
● Wählhebelstellungen ›››
Seite 207.
● Gangempfehlung (Schaltgetriebe) ›››
Sei-
te 207.
● Multifunktionsanzeige (MFA) und Menüs
für ver
schiedene Einstellungen ›››
 Sei-
te 29
● Service-Intervall-Anzeige. ›››
Seite 112.
● Zweitgeschwindigkeit (Menü Einstel-
lungen ) ›››

 Seite 29.
● Statusanzeige zum Start-Stopp-Betrieb
›››
Seite 111
Warn- und Informationstexte
Beim Einschalten der Zündung oder während
der Fahrt werden einige Funktionen im Fahr-
zeug und Fahrzeugkomponenten auf ihren
Zustand kontrolliert. Funktionsstörungen
werden durch rote und gelbe Warnsymbole
mit Textmeldungen im Display des Kombi-
instruments angezeigt ( ››› Seite 113) und
ggf. auch akustisch signalisiert. Je nach Aus-
führung des Kombiinstruments kann die Dar-
stellung variieren.
Warnmeldung der Priorität 1 (rote Symbole)
Symbol blinkt oder leuchtet – zum Teil zusammen mit
Warntönen.
 Nicht weiterfahren! Es besteht eine Gefahr ››› in
Warn- und Kontrollleuchten auf Seite 114 !
Gestörte Funktion prüfen und Ursache beseitigen. Gege-
benenfalls fachmännische Hilfe in Anspruch nehmen.
Warnmeldung der Priorität 2 (gelbe Symbole)
Symbol blinkt oder leuchtet, teilweise zusammen mit
Warntönen.
Fehlfunktionen oder mangelnde Betriebsflüssigkeiten
können Fahrzeugbeschädigungen und den Ausfall des
Fahrzeugs verursachen ›››
in Warn- und Kontroll-
leuchten auf Seite 114 !
Fehlfunktion baldmöglichst überprüfen. Gegebenenfalls
fachmännische Hilfe in Anspruch nehmen.
Informationstext
Informationen über verschiedene Vorgänge am Fahr-
zeug. Kilometeranzeigen
D
er
Ge

samtkilometerzähler registriert die ge-
samt zurückgelegte Fahrstrecke des Fahr-
zeugs.
Der Tageskilometerzähler (trip ) zeigt die Ki-
lometer (Meilen) an, die nach dem letzten Zu-
rückstellen des Tageskilometerzählers gefah-
ren wurden. Die letzte Stelle zeigt 100 Meter
(1/10 Meilen) an.
110
