GrundsätzlichesRückleuchte LEDAusführung
RückfahrleuchteW16W

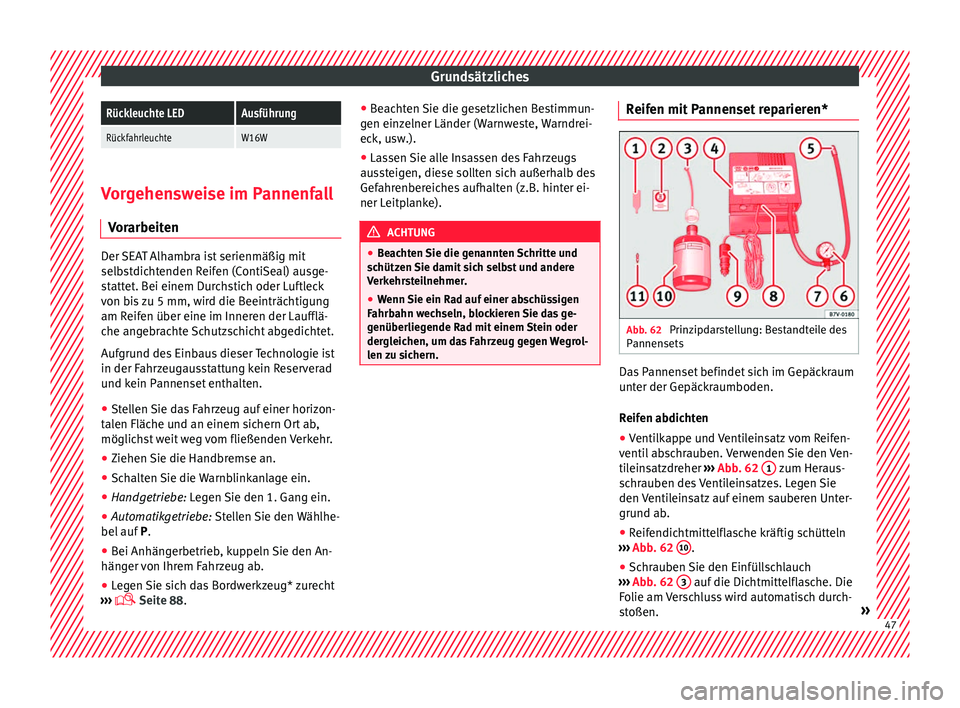

Vorgehensweise im Pannenfall
Vor arbeit

enDer SEAT Alhambra ist serienmäßig mit
selb
s

tdichtenden Reifen (ContiSeal) ausge-
stattet. Bei einem Durchstich oder Luftleck
von bis zu 5 mm, wird die Beeinträchtigung
am Reifen über eine im Inneren der Laufflä-
che angebrachte Schutzschicht abgedichtet.
Aufgrund des Einbaus dieser Technologie ist
in der Fahrzeugausstattung kein Reserverad
und kein Pannenset enthalten.
● Stellen Sie das Fahrzeug auf einer horizon-
tal en Fläc

he und an einem sichern Ort ab,
möglichst weit weg vom fließenden Verkehr.
● Ziehen Sie die Handbremse an.
● Schalten Sie die Warnblinkanlage ein.
● Handgetriebe: Leg
en Sie den 1. Gang ein.
● Automatikgetriebe: Stell
en Sie den Wählhe-
bel auf P.
● Bei Anhängerbetrieb, kuppeln Sie den An-
hänger
von Ihrem Fahrzeug ab.
● Legen Sie sich das Bordwerkzeug* zurecht
›››
 Seite 88. ●
Beac
hten Sie die gesetzlichen Bestimmun-
gen einzelner Länder (Warnweste, Warndrei-
eck, usw.).
● Lassen Sie alle Insassen des Fahrzeugs
auss
teigen, diese sollten sich außerhalb des
Gefahrenbereiches aufhalten (z.B. hinter ei-
ner Leitplanke). ACHTUNG
● Be ac

hten Sie die genannten Schritte und
schützen Sie damit sich selbst und andere
Verkehrsteilnehmer.
● Wenn Sie ein Rad auf einer abschüssigen
Fahrbahn w
echseln, blockieren Sie das ge-
genüberliegende Rad mit einem Stein oder
dergleichen, um das Fahrzeug gegen Wegrol-
len zu sichern. Reifen mit Pannenset reparieren*
Abb. 62
Prinzipdarstellung: Bestandteile des
P annen
sets Das Pannenset befindet sich im Gepäckraum
u
nt
er der Gepäc

kraumboden.
Reifen abdichten
● Ventilkappe und Ventileinsatz vom Reifen-
ventil
abschrauben. Verwenden Sie den Ven-
tileinsatzdreher ››› Abb. 62 1 zum Heraus-
s c
hr

auben des Ventileinsatzes. Legen Sie
den Ventileinsatz auf einem sauberen Unter-
grund ab.
● Reifendichtmittelflasche kräftig schütteln
›››
Abb. 62 10 .
● Schrauben Sie den Einfüllschlauch
› ›
›

Abb. 62 3 auf die Dichtmittelflasche. Die
F o lie am
Verschluss wird automatisch durch-
stoßen. » 47

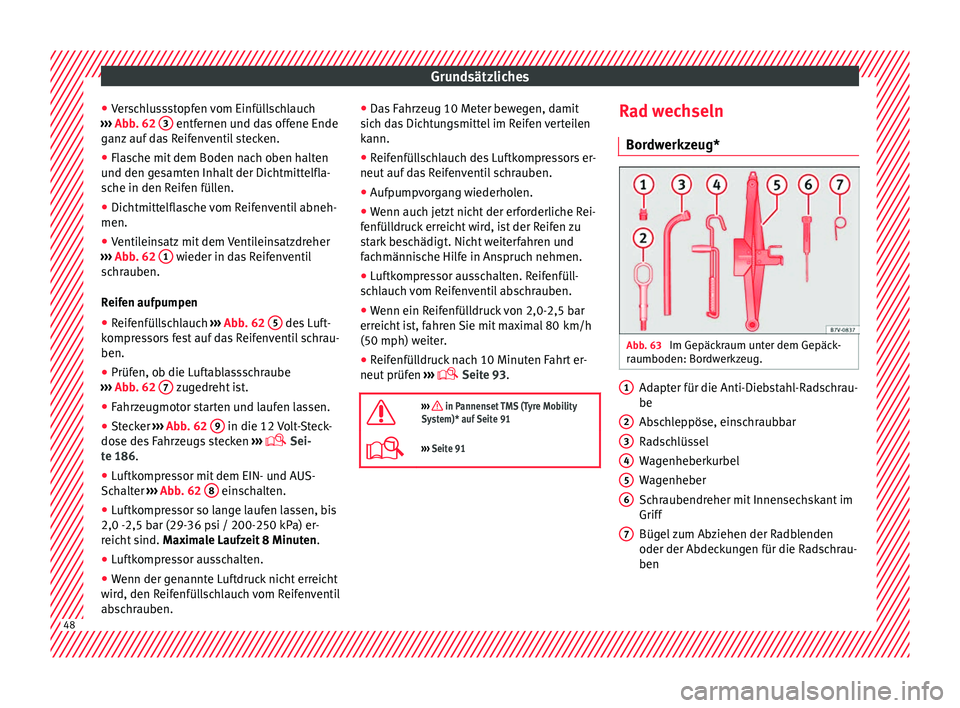

Grundsätzliches
● Ver
s
chlussstopfen vom Einfüllschlauch
››› Abb. 62 3 entfernen und das offene Ende
g an
z
auf das Reifenventil stecken.
● Flasche mit dem Boden nach oben halten
und den ge
samten Inhalt der Dichtmittelfla-
sche in den Reifen füllen.
● Dichtmittelflasche vom Reifenventil abneh-
men.
● Ventileinsatz mit dem Ventileinsatzdreher
›››
Abb. 62 1 wieder in das Reifenventil
s c
hr
auben.
Reifen aufpumpen
● Reifenfüllschlauch ›››
Abb. 62 5 des Luft-
k ompr
e
ssors fest auf das Reifenventil schrau-
ben.
● Prüfen, ob die Luftablassschraube
›››
Abb. 62 7 zugedreht ist.
● Fahrzeugmotor starten und laufen lassen.
● Stecker ››
› Abb
. 62 9 in die 12 Volt-Steck-
do se de
s
Fahrzeugs stecken ›››
 Sei-
te 186.
● Luftkompressor mit dem EIN- und AUS-
Schalt
er ››› Abb. 62 8 einschalten.
● Luftkompressor so lange laufen lassen, bis
2,0 -2,5 b ar (29-36 p
s

i / 200-250 kPa) er-
reicht sind. Maximale Laufzeit 8 Minuten .
● Luftkompressor ausschalten.
● Wenn der genannte Luftdruck nicht erreicht
wird, den R
eifenfüllschlauch vom Reifenventil
abschrauben. ●
Das F
ahrzeug 10 Meter bewegen, damit
sich das Dichtungsmittel im Reifen verteilen
kann.
● Reifenfüllschlauch des Luftkompressors er-
neut auf d
as Reifenventil schrauben.
● Aufpumpvorgang wiederholen.
● Wenn auch jetzt nicht der erforderliche Rei-
fenfüll
druck erreicht wird, ist der Reifen zu
stark beschädigt. Nicht weiterfahren und
fachmännische Hilfe in Anspruch nehmen.
● Luftkompressor ausschalten. Reifenfüll-
sch
lauch vom Reifenventil abschrauben.
● Wenn ein Reifenfülldruck von 2,0-2,5 bar
erreicht
ist, fahren Sie mit maximal 80 km/h
(50 mph) weiter.
● Reifenfülldruck nach 10 Minuten Fahrt er-
neut prüfen ›

››  Seite 93.

››› in Pannenset TMS (Tyre Mobility
System)* auf Seite 91
››› Seite 91 Rad wechseln
Bor dw
erkz

eug* Abb. 63
Im Gepäckraum unter dem Gepäck-
r aumboden: Bor
dw

erkzeug. Adapter für die Anti-Diebstahl-Radschrau-
be
Ab
s
c

hleppöse, einschraubbar
Radschlüssel
Wagenheberkurbel
Wagenheber
Schraubendreher mit Innensechskant im
Griff
Bügel zum Abziehen der Radblenden
oder der Abdeckungen für die Radschrau-
ben
1 2
3
4
5
6
7
48

Grundsätzliches
››› in Anzeigeort auf Seite 89

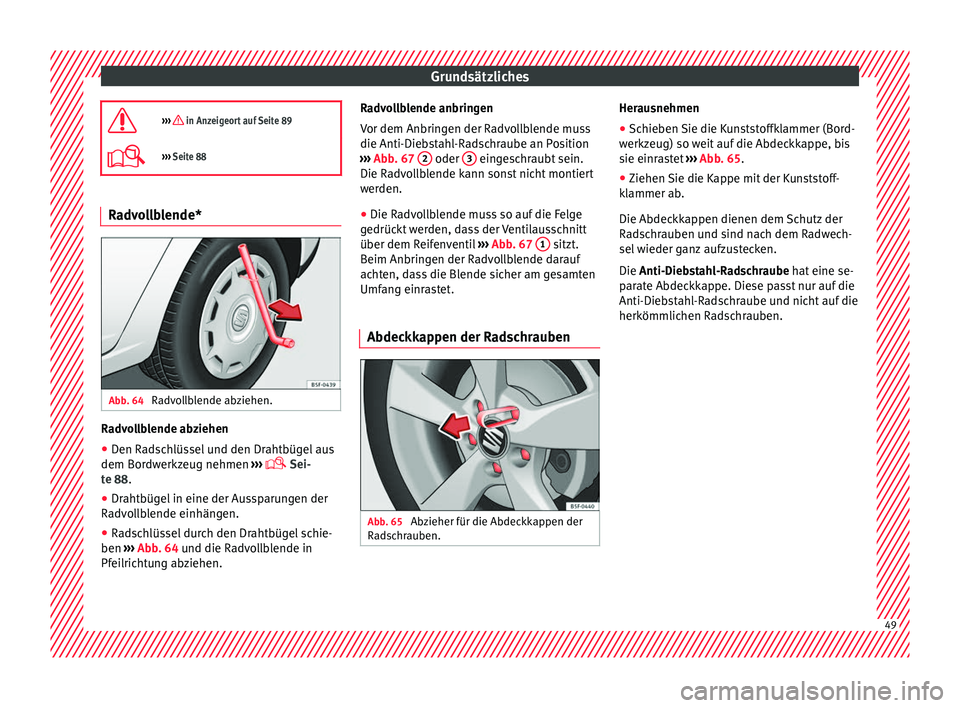

››› Seite 88 Radvollblende*
Abb. 64
Radvollblende abziehen. Radvollblende abziehen
● Den Radschlüssel und den Drahtbügel aus
dem Bor dw
erkz

eug nehmen ›››
 Sei-
te 88.
● Drahtbügel in eine der Aussparungen der
Radv
ollblende einhängen.
● Radschlüssel durch den Drahtbügel schie-
ben ›››

Abb. 64 und die Radvollblende in
Pfeilrichtung abziehen. Radvollblende anbringen
Vor dem Anbring

en der Radvollblende muss
die Anti-Diebstahl-Radschraube an Position
››› Abb. 67 2 oder
3 eingeschraubt sein.
Die R a
dv

ollblende kann sonst nicht montiert
werden.
● Die Radvollblende muss so auf die Felge
gedrückt
werden, dass der Ventilausschnitt
über dem Reifenventil ››› Abb. 67 1 sitzt.
B eim Anbrin
g

en der Radvollblende darauf
achten, dass die Blende sicher am gesamten
Umfang einrastet.
Abdeckkappen der Radschrauben Abb. 65
Abzieher für die Abdeckkappen der
R a
d

schrauben. Herausnehmen
● Schieben Sie die Kunststoffklammer (Bord-
w erkz
eug) so w

eit auf die Abdeckkappe, bis
sie einrastet ››› Abb. 65.
● Ziehen Sie die Kappe mit der Kunststoff-
klammer ab
.
Die Abdeckkappen dienen dem Schutz der
Radschrauben und sind nach dem Radwech-
sel wieder ganz aufzustecken.
Die Anti-Diebstahl-Radschraube hat eine se-
parate Abdeckkappe. Diese passt nur auf die
Anti-Diebstahl-Radschraube und nicht auf die
herkömmlichen Radschrauben. 49

Grundsätzliches

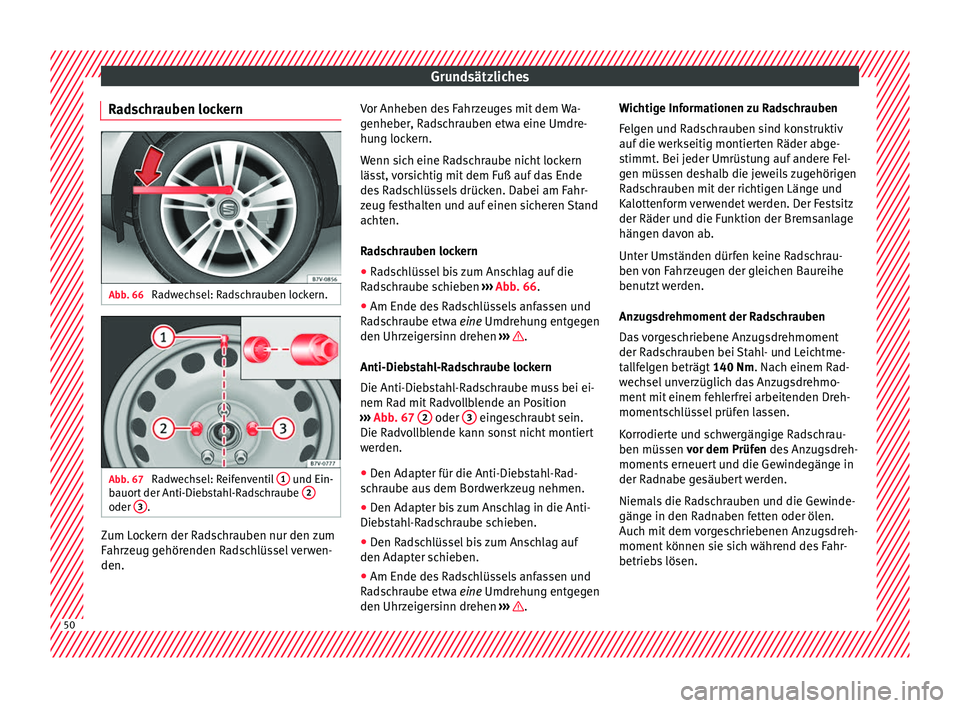

Radschrauben lockern Abb. 66
Radwechsel: Radschrauben lockern. Abb. 67
Radwechsel: Reifenventil 1 und Ein-
b auor
t
der Anti-Diebstahl-Radschraube 2oder
3 .
Zum Lockern der Radschrauben nur den zum
F
ahr
z

eug gehörenden Radschlüssel verwen-
den. Vor Anheben des Fahrzeuges mit dem Wa-
genheber

, Radschrauben etwa eine Umdre-
hung lockern.
Wenn sich eine Radschraube nicht lockern
lässt, vorsichtig mit dem Fuß auf das Ende
des Radschlüssels drücken. Dabei am Fahr-
zeug festhalten und auf einen sicheren Stand
achten.
Radschrauben lockern
● Radschlüssel bis zum Anschlag auf die
Rad
schraube schieben ››› Abb. 66.
● Am Ende des Radschlüssels anfassen und
Rad
schraube etwa eine Umdrehung entgegen
den Uhrzeigersinn drehen ››› .
Anti-Die b
s

tahl-Radschraube lockern
Die Anti-Diebstahl-Radschraube muss bei ei-
nem Rad mit Radvollblende an Position
››› Abb. 67 2 oder
3 eingeschraubt sein.
Die R a
dv

ollblende kann sonst nicht montiert
werden.
● Den Adapter für die Anti-Diebstahl-Rad-
schr
aube aus dem Bordwerkzeug nehmen.
● Den Adapter bis zum Anschlag in die Anti-
Diebs
tahl-Radschraube schieben.
● Den Radschlüssel bis zum Anschlag auf
den Adapter s
chieben.
● Am Ende des Radschlüssels anfassen und
Ra d

schraube etwa eine Umdrehung entgegen
den Uhrzeigersinn drehen ››› .Wichtige Informationen zu Radschrauben
F
el
g

en und Radschrauben sind konstruktiv
auf die werkseitig montierten Räder abge-
stimmt. Bei jeder Umrüstung auf andere Fel-
gen müssen deshalb die jeweils zugehörigen
Radschrauben mit der richtigen Länge und
Kalottenform verwendet werden. Der Festsitz
der Räder und die Funktion der Bremsanlage
hängen davon ab.
Unter Umständen dürfen keine Radschrau-
ben von Fahrzeugen der gleichen Baureihe
benutzt werden.
Anzugsdrehmoment der Radschrauben
Das vorgeschriebene Anzugsdrehmoment
der Radschrauben bei Stahl- und Leichtme-
tallfelgen beträgt 140 Nm. Nach einem Rad-
wechsel unverzüglich das Anzugsdrehmo-
ment mit einem fehlerfrei arbeitenden Dreh-
momentschlüssel prüfen lassen.
Korrodierte und schwergängige Radschrau-
ben müssen vor dem Prüfen des Anzugsdreh-
moments erneuert und die Gewindegänge in
der Radnabe gesäubert werden.
Niemals die Radschrauben und die Gewinde-
gänge in den Radnaben fetten oder ölen.
Auch mit dem vorgeschriebenen Anzugsdreh-
moment können sie sich während des Fahr-
betriebs lösen. 50

Grundsätzliches

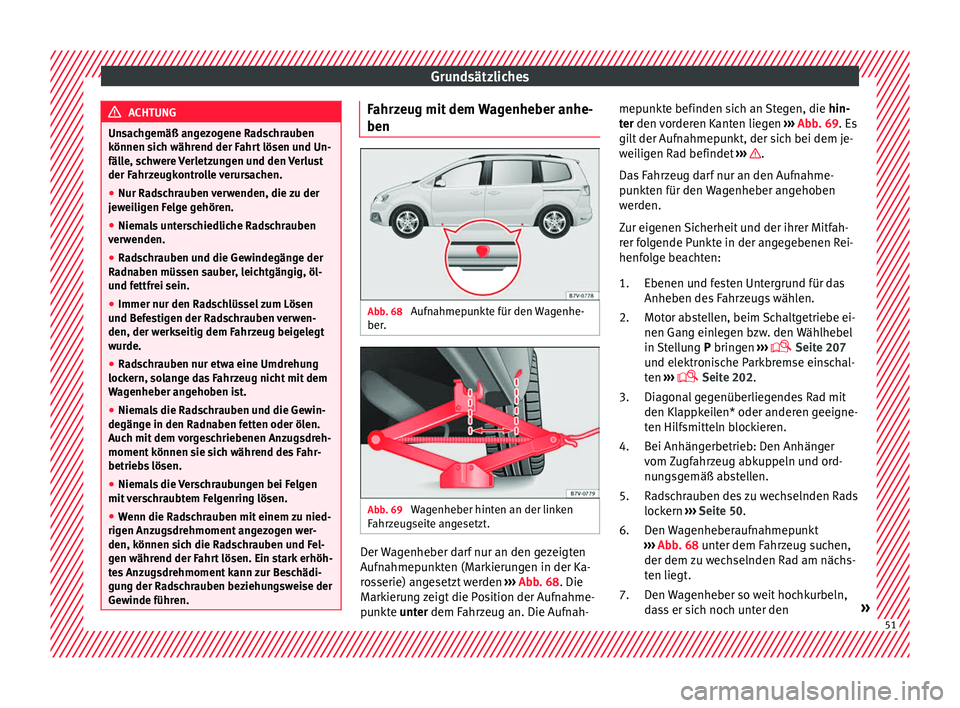

ACHTUNG
Unsachgemäß angezogene Radschrauben
können s ic
h während der Fahrt lösen und Un-
fälle, schwere Verletzungen und den Verlust
der Fahrzeugkontrolle verursachen.
● Nur Radschrauben verwenden, die zu der
jewei
ligen Felge gehören.
● Niemals unterschiedliche Radschrauben
verw
enden.
● Radschrauben und die Gewindegänge der
Radn
aben müssen sauber, leichtgängig, öl-
und fettfrei sein.
● Immer nur den Radschlüssel zum Lösen
und Bef
estigen der Radschrauben verwen-
den, der werkseitig dem Fahrzeug beigelegt
wurde.
● Radschrauben nur etwa eine Umdrehung
lockern, so
lange das Fahrzeug nicht mit dem
Wagenheber angehoben ist.
● Niemals die Radschrauben und die Gewin-
degäng
e in den Radnaben fetten oder ölen.
Auch mit dem vorgeschriebenen Anzugsdreh-
moment können sie sich während des Fahr-
betriebs lösen.
● Niemals die Verschraubungen bei Felgen
mit v
erschraubtem Felgenring lösen.
● Wenn die Radschrauben mit einem zu nied-
rigen Anz
ugsdrehmoment angezogen wer-
den, können sich die Radschrauben und Fel-
gen während der Fahrt lösen. Ein stark erhöh-
tes Anzugsdrehmoment kann zur Beschädi-
gung der Radschrauben beziehungsweise der
Gewinde führen. Fahrzeug mit dem Wagenheber anhe-
ben
Abb. 68
Aufnahmepunkte für den Wagenhe-
ber . Abb. 69
Wagenheber hinten an der linken
F ahr
z
eugseite angesetzt. Der Wagenheber darf nur an den gezeigten
Auf
n
ahmep

unkten (Markierungen in der Ka-
rosserie) angesetzt werden ››› Abb. 68. Die
Markierung zeigt die Position der Aufnahme-
punkte unter dem Fahrzeug an. Die Aufnah- mepunkte befinden sich an Stegen, die
hin-
ter den
vorderen Kanten liegen ››› Abb. 69. Es
gilt der Aufnahmepunkt, der sich bei dem je-
weiligen Rad befindet ››› .
Da s
F

ahrzeug darf nur an den Aufnahme-
punkten für den Wagenheber angehoben
werden.
Zur eigenen Sicherheit und der ihrer Mitfah-
rer folgende Punkte in der angegebenen Rei-
henfolge beachten:
Ebenen und festen Untergrund für das
Anheben des Fahrzeugs wählen.
Motor abstellen, beim Schaltgetriebe ei-
nen Gang einlegen bzw. den Wählhebel
in Stellung P bringen ›››
 Seite 207
und elektronische Parkbremse einschal-
ten ›››
 Seite 202.
Diagonal gegenüberliegendes Rad mit
den Klappkeilen* oder anderen geeigne-
ten Hilfsmitteln blockieren.
Bei Anhängerbetrieb: Den Anhänger
vom Zugfahrzeug abkuppeln und ord-
nungsgemäß abstellen.
Radschrauben des zu wechselnden Rads
lockern ››› Seite 50.
Den Wagenheberaufnahmepunkt
››› Abb. 68 unter dem Fahrzeug suchen,
der dem zu wechselnden Rad am nächs-
ten liegt.
Den Wagenheber so weit hochkurbeln,
dass er sich noch unter den »
1.
2.
3.
4.
5.
6.
7.
51

Grundsätzliches
Aufnahmepunkt des Fahrzeugs stellen
läs s
t
.
Sicherstellen, dass der Wagenheberfuß
mit der ganzen Fläche sicher auf dem
Boden steht und sich der Wagenheber-
fuß genau unter dem Ansetzpunkt
››› Abb. 69 befindet.
Den Wagenheber ausrichten und gleich-
zeitig die Wagenheberklaue weiter hoch-
kurbeln, bis die Klaue den Steg unter
dem Fahrzeug ››› Abb. 69 umfasst.
Den Wagenheber weiter hochkurbeln,
bis das Rad gerade vom Boden abhebt. ACHTUNG
Bei einer unsachgemäßen Benutzung des Wa-
genhe ber

s kann das Fahrzeug vom Wagenhe-
ber abrutschen und schwere Verletzungen
verursachen. Um das Risiko von Verletzungen
zu reduzieren, folgendes beachten:
● Nur Wagenheber verwenden, die von SEAT
für das
Fahrzeug freigegeben sind. Andere
Wagenheber könnten abrutschen, auch die
für andere SEAT Modelle.
● Der Boden muss eben und fest sein. Ein
schräg
er oder weicher Untergrund kann ein
Abrutschen des Fahrzeugs vom Wagenheber
zur Folge haben. Gegebenenfalls eine groß-
flächige, stabile Unterlage für den Wagenhe-
ber benutzen.
● Bei glattem Böden wie Fliesenböden eine
rutsc
hfeste Unterlage verwenden, z.B. eine 8.
9.
10. Gummimatte, um ein Wegrutschen des Wa-
genhe
ber

s zu vermeiden.
● Wagenheber nur an den beschriebenen
Stell
en ansetzen. Die Klaue des Wagenhebers
muss den Steg des Unterholms sicher umfas-
sen ››› Abb. 69.
● Sich niemals mit einem Körperteil, z.B. Arm
oder Bein, unt
er das Fahrzeug begeben, das
nur vom Wagenheber angehoben ist.
● Wenn unter dem Fahrzeug gearbeitet wer-
den soll, mu
ss das Fahrzeug zusätzlich mit
geeigneten Unterstellböcken sicher abge-
stützt werden.
● Niemals das Fahrzeug anheben, wenn es
seitlich geneig
t ist oder der Motor läuft.
● Niemals bei angehobenem Fahrzeug den
Motor anl
assen. Durch Motorvibrationen
kann das Fahrzeug vom Wagenheber fallen. Rad ab- bzw. anbauen

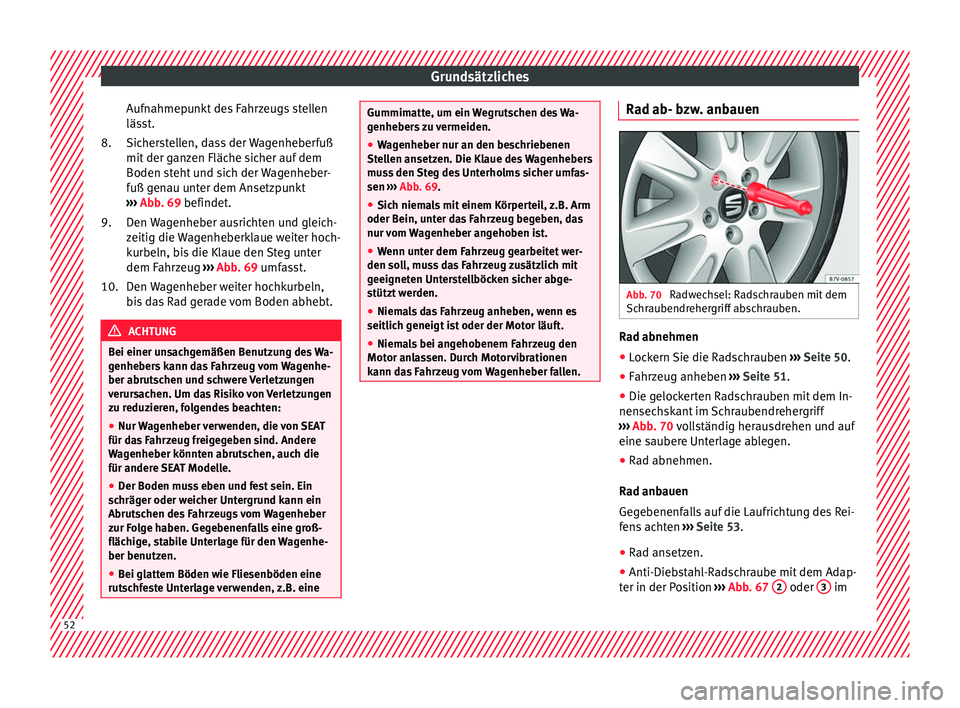

Abb. 70
Radwechsel: Radschrauben mit dem
Sc hr
aubendr

ehergriff abschrauben. Rad abnehmen
● Lockern Sie die Radschrauben ››
›
Seite 50.
● Fahrzeug anheben ›››
Seite 51.
● Die gelockerten Radschrauben mit dem In-
nensechsk
ant im Schraubendrehergriff
››› Abb. 70 vollständig herausdrehen und auf
eine saubere Unterlage ablegen.
● Rad abnehmen.
Rad anb
auen
Gegebenenfalls auf die Laufrichtung des Rei-
fens achten ›››
Seite 53.
● Rad ansetzen.
● Anti-Diebstahl-Radschraube mit dem Adap-
ter in der Po
sition ››› Abb. 67 2 oder
3 im
52

Grundsätzliches
Uhrzeigersinn einschrauben und leicht fest-
z iehen.
● Al
le anderen Radschrauben im Uhrzeiger-
sinn eins
chrauben und mithilfe des Innen-
sechskants im Schraubendrehergriff leicht
festziehen.
● Fahrzeug mit dem Wagenheber absenken.
● Alle Radschrauben mit dem Radschlüssel
fes
t im Uhrzeigersinn anziehen ››› . Dabei
nic ht
r
eihum vorgehen, sondern immer zu ei-
ner gegenüberliegenden Radschraube wech-
seln.
● Gegebenenfalls die Abdeckkappen, die
Radmitt
enblende oder die Radvollblende
montieren ››› Seite 49. ACHTUNG
Ein falsches Anzugsdrehmoment oder un-
sac h

gemäß behandelte Radschrauben kön-
nen zum Verlust der Fahrzeugkontrolle, zu
Unfällen und schweren Verletzungen führen.
● Immer alle Radschrauben und Gewindegän-
ge in den Ra
dnaben sauber, öl- und fettfrei
halten. Die Radschrauben müssen leichtgän-
gig und mit dem vorgeschriebenen Anzugsd-
rehmoment angezogen sein.
● Den Innensechskant im Schraubendreher-
griff nur z
um Drehen, nicht zum Lösen oder

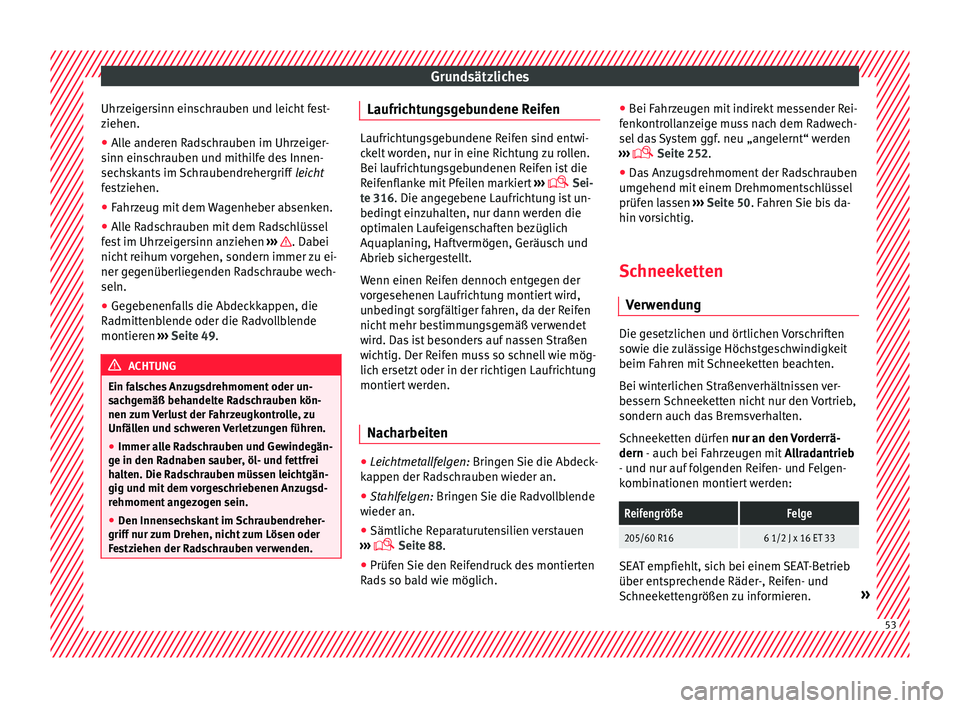

Festziehen der Radschrauben verwenden. Laufrichtungsgebundene Reifen
Laufrichtungsgebundene Reifen sind entwi-
ck
elt

worden, nur in eine Richtung zu rollen.
Bei laufrichtungsgebundenen Reifen ist die
Reifenflanke mit Pfeilen markiert ›››
 Sei-
te 316. Die angegebene Laufrichtung ist un-
bedingt einzuhalten, nur dann werden die
optimalen Laufeigenschaften bezüglich
Aquaplaning, Haftvermögen, Geräusch und
Abrieb sichergestellt.
Wenn einen Reifen dennoch entgegen der
vorgesehenen Laufrichtung montiert wird,
unbedingt sorgfältiger fahren, da der Reifen
nicht mehr bestimmungsgemäß verwendet
wird. Das ist besonders auf nassen Straßen
wichtig. Der Reifen muss so schnell wie mög-
lich ersetzt oder in der richtigen Laufrichtung
montiert werden.
Nacharbeiten ●
Leichtmetallfelgen: Brin g
en
Sie die Abdeck-
kappen der Radschrauben wieder an.
● Stahlfelgen: Bringen
Sie die Radvollblende
wieder an.
● Sämtliche Reparaturutensilien verstauen
›››
 Seite 88.
● Prüfen Sie den Reifendruck des montierten
Rad
s so bald wie möglich. ●
Bei Fahr
zeugen mit indirekt messender Rei-
fenkontrollanzeige muss nach dem Radwech-
sel das System ggf. neu „angelernt“ werden
›››  Seite 252.
● Das Anzugsdrehmoment der Radschrauben
umgehend mit
einem Drehmomentschlüssel
prüfen lassen ››› Seite 50. Fahren Sie bis da-
hin vorsichtig.
Schneeketten
Verw
endung Die gesetzlichen und örtlichen Vorschriften
so
w
ie die

zulässige Höchstgeschwindigkeit
beim Fahren mit Schneeketten beachten.
Bei winterlichen Straßenverhältnissen ver-
bessern Schneeketten nicht nur den Vortrieb,
sondern auch das Bremsverhalten.
Schneeketten dürfen nur an den Vorderrä-
dern - auch bei Fahrzeugen mit Allradantrieb
- und nur auf folgenden Reifen- und Felgen-
kombinationen montiert werden:
ReifengrößeFelge
205/60 R166 1/2 J x 16 ET 33 SEAT empfiehlt, sich bei einem SEAT-Betrieb
über ents
pr
ec

hende Räder-, Reifen- und
Schneekettengrößen zu informieren. » 53

Grundsätzliches
Nach Möglichkeit feingliedrige Schneeketten
v er
w
enden, die einschließlich Kettenschloss
nicht mehr als 15 mm (37/64 in) auftragen.
Bei Schneekettenbetrieb Radmittenblenden
und Felgenzierringe vor dem Montieren ab-
nehmen ››› . Die Radschrauben müssen
d ann j
edoc

h aus Sicherheitsgründen mit Ab-
deckkappen versehen werden. Diese sind bei
einem SEAT-Betrieb erhältlich. ACHTUNG
Das Benutzen von ungeeigneten Schneeket-
ten oder d a

s unsachgemäße Installieren von
Schneeketten kann Unfälle und schwere Ver-
letzungen verursachen.
● Immer die richtigen Schneeketten verwen-
den.
● Montageanleitung des Schneekettenhers-
tell
ers beachten.
● Niemals mit montierten Schneeketten
schnel
ler fahren als erlaubt. VORSICHT
● Auf s c

hneefreien Strecken Schneeketten
abnehmen. Die Schneeketten beeinträchtigen
sonst die Fahreigenschaften, beschädigen die
Reifen und sind schnell zerstört.
● Schneeketten, die direkten Kontakt zur Fel-
ge haben, k
önnen die Felge zerkratzen oder
beschädigen. SEAT empfiehlt, ummantelte
Schneeketten zu verwenden. Hinweis
Schneeketten sind für einen Fahrzeugtyp in
unt er

schiedlichen Größen erhältlich. Fahrzeug im Notfall abschlep-
pen
Abs c

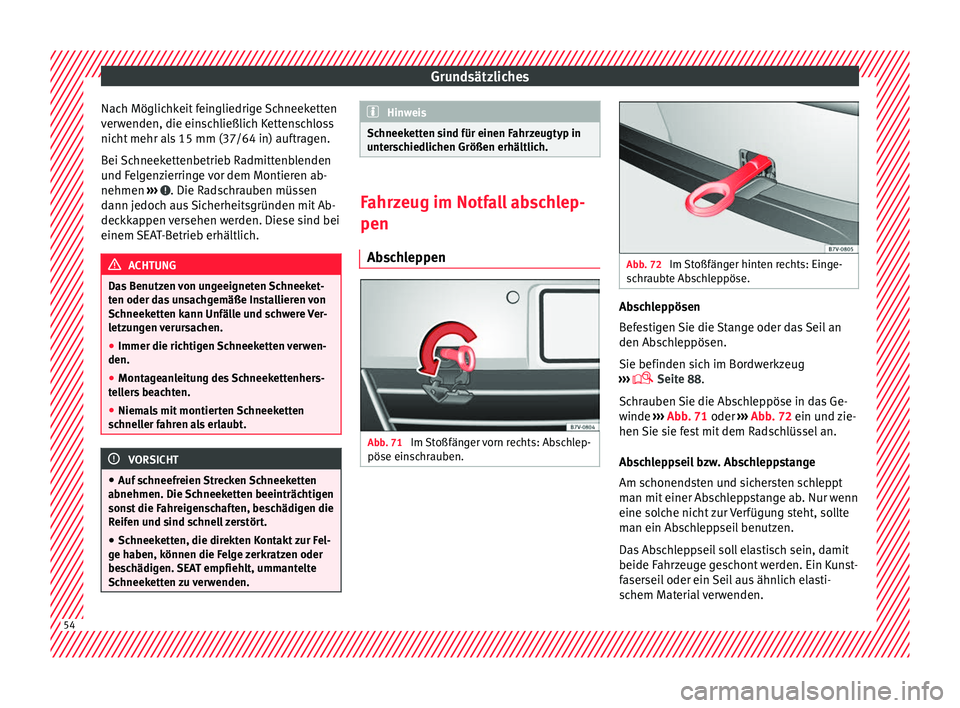

hleppen Abb. 71
Im Stoßfänger vorn rechts: Abschlep-
pöse ein s
c

hrauben. Abb. 72
Im Stoßfänger hinten rechts: Einge-
sc hr

aubte Abschleppöse. Abschleppösen
B
ef
e

stigen Sie die Stange oder das Seil an
den Abschleppösen.
Sie befinden sich im Bordwerkzeug
›››  Seite 88.
Schrauben Sie die Abschleppöse in das Ge-
winde ››› Abb. 71 oder ››› Abb. 72 ein und zie-
hen Sie sie fest mit dem Radschlüssel an.
Abschleppseil bzw. Abschleppstange
Am schonendsten und sichersten schleppt
man mit einer Abschleppstange ab. Nur wenn
eine solche nicht zur Verfügung steht, sollte
man ein Abschleppseil benutzen.
Das Abschleppseil soll elastisch sein, damit
beide Fahrzeuge geschont werden. Ein Kunst-
faserseil oder ein Seil aus ähnlich elasti-
schem Material verwenden. 54
