Grundsätzliches

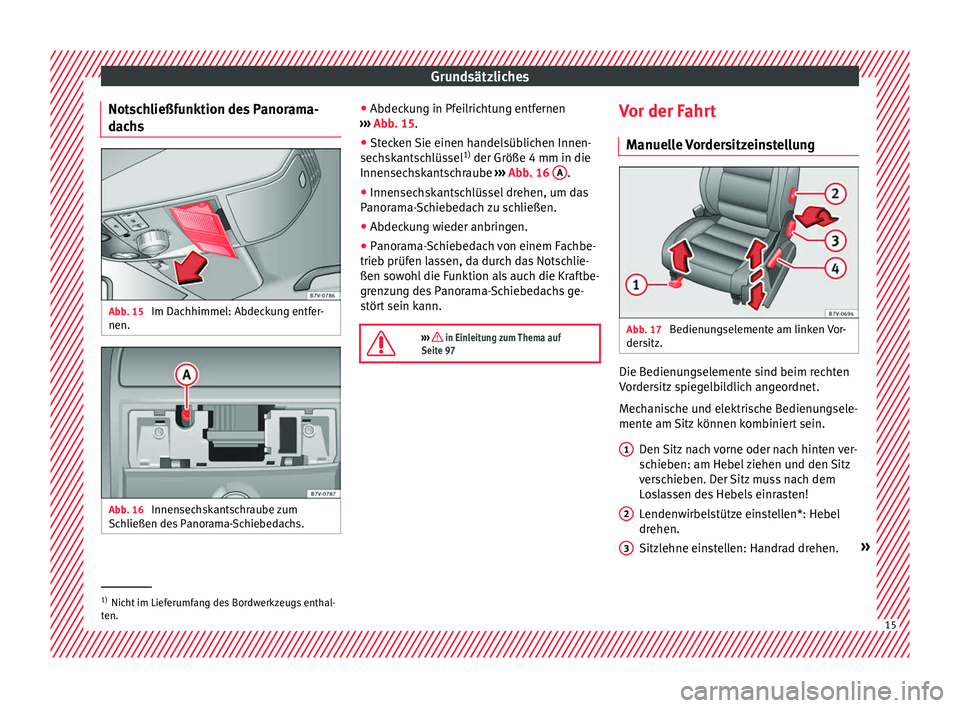

Notschließfunktion des Panorama-
d ac
hs Abb. 15
Im Dachhimmel: Abdeckung entfer-
nen. Abb. 16
Innensechskantschraube zum
Sc h
ließen de
s Panorama-Schiebedachs. ●
Abdec k
u

ng in Pfeilrichtung entfernen
››› Abb. 15.
● Stecken Sie einen handelsüblichen Innen-
sechskants
chlüssel1)
der Größe 4 mm in die
Innensechskantschraube ››› Abb. 16 A .
● Innensechskantschlüssel drehen, um das
P anor
am

a-Schiebedach zu schließen.
● Abdeckung wieder anbringen.
● Panorama-Schiebedach von einem Fachbe-
trieb prüfen l
assen, da durch das Notschlie-
ßen sowohl die Funktion als auch die Kraftbe-
grenzung des Panorama-Schiebedachs ge-
stört sein kann.

››› in Einleitung zum Thema auf
Seite 97 Vor der Fahrt
M anuel
l

e Vordersitzeinstellung Abb. 17
Bedienungselemente am linken Vor-
der s
itz. Die Bedienungselemente sind beim rechten
V
or
der

sitz spiegelbildlich angeordnet.
Mechanische und elektrische Bedienungsele-
mente am Sitz können kombiniert sein.
Den Sitz nach vorne oder nach hinten ver-
schieben: am Hebel ziehen und den Sitz
verschieben. Der Sitz muss nach dem
Loslassen des Hebels einrasten!
Lendenwirbelstütze einstellen*: Hebel
drehen.
Sitzlehne einstellen: Handrad drehen. »
1 2
3
1)
Nicht im Lieferumfang des Bordwerkzeugs enthal-
ten. 15

Grundsätzliches

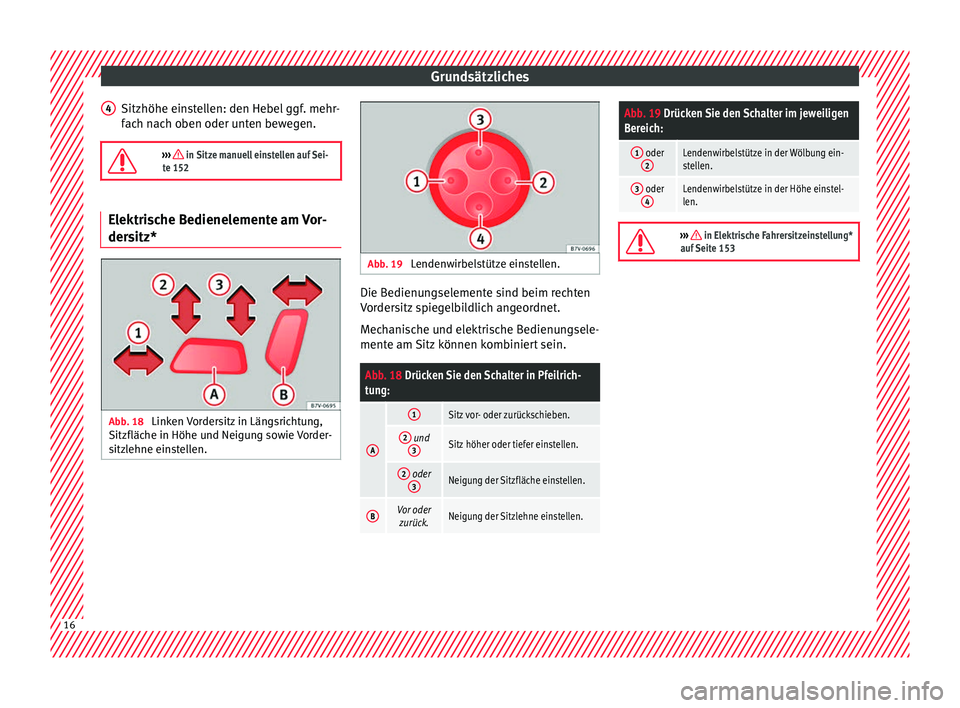

Sitzhöhe einstellen: den Hebel ggf. mehr-
f ac
h n
ach oben oder unten bewegen.

››› in Sitze manuell einstellen auf Sei-
te 152 Elektrische Bedienelemente am Vor-
dersitz*
Abb. 18
Linken Vordersitz in Längsrichtung,
Sitzfläc he in Höhe u
nd Neigu

ng sowie Vorder-
sitzlehne einstellen. 4
Abb. 19
Lendenwirbelstütze einstellen. Die Bedienungselemente sind beim rechten
V
or
der

sitz spiegelbildlich angeordnet.
Mechanische und elektrische Bedienungsele-
mente am Sitz können kombiniert sein.
Abb. 18 Drücken Sie den Schalter in Pfeilrich-
tung:
A
1Sitz vor- oder zurückschieben.
2 und 3Sitz höher oder tiefer einstellen.
2 oder 3Neigung der Sitzfläche einstellen.
BVor oder
zurück.Neigung der Sitzlehne einstellen.
Abb. 19 Drücken Sie den Schalter im jeweiligen
Bereich:
1 oder 2Lendenwirbelstütze in der Wölbung ein-
stellen.
3 oder4Lendenwirbelstütze in der Höhe einstel-
len. 
››› in Elektrische Fahrersitzeinstellung*
auf Seite 153 16

Grundsätzliches

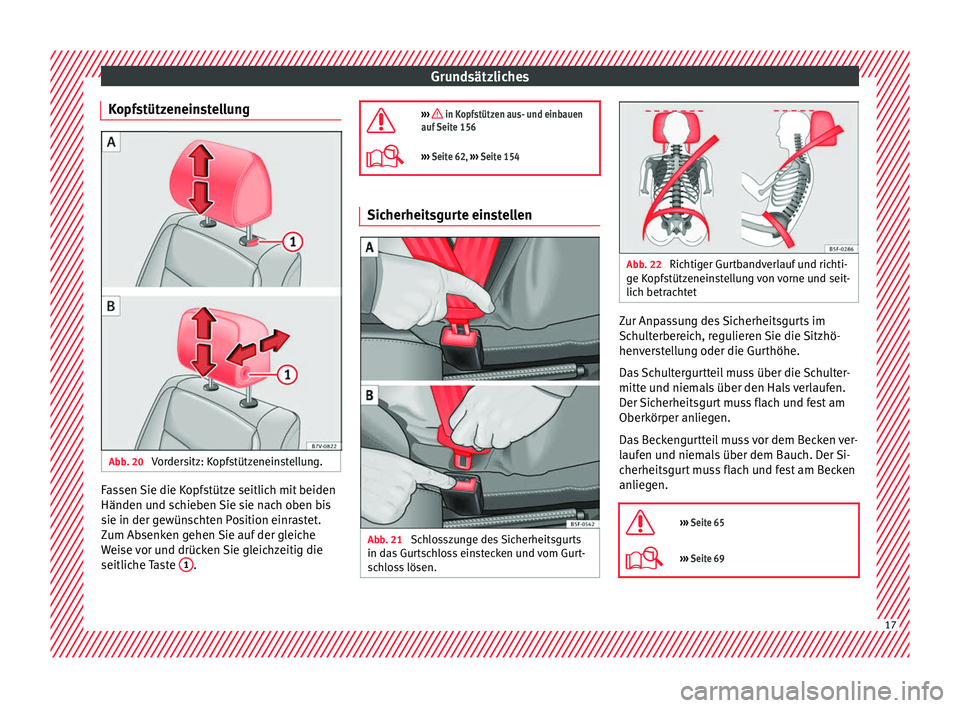

Kopfstützeneinstellung Abb. 20
Vordersitz: Kopfstützeneinstellung. Fassen Sie die Kopfstütze seitlich mit beiden
Händen u
nd s
c
hieben Sie sie nach oben bis
sie in der gewünschten Position einrastet.
Zum Absenken gehen Sie auf der gleiche
Weise vor und drücken Sie gleichzeitig die
seitliche Taste 1 . 
››› in Kopfstützen aus- und einbauen
auf Seite 156
››› Seite 62, ››› Seite 154 Sicherheitsgurte einstellen
Abb. 21
Schlosszunge des Sicherheitsgurts
in d a
s

Gurtschloss einstecken und vom Gurt-
schloss lösen. Abb. 22
Richtiger Gurtbandverlauf und richti-
ge K opf

stützeneinstellung von vorne und seit-
lich betrachtet Zur Anpassung des Sicherheitsgurts im
Sc
hu
lt

erbereich, regulieren Sie die Sitzhö-
henverstellung oder die Gurthöhe.
Das Schultergurtteil muss über die Schulter-
mitte und niemals über den Hals verlaufen.
Der Sicherheitsgurt muss flach und fest am
Oberkörper anliegen.
Das Beckengurtteil muss vor dem Becken ver-
laufen und niemals über dem Bauch. Der Si-
cherheitsgurt muss flach und fest am Becken
anliegen.

››› Seite 65
››› Seite 69 17

Grundsätzliches

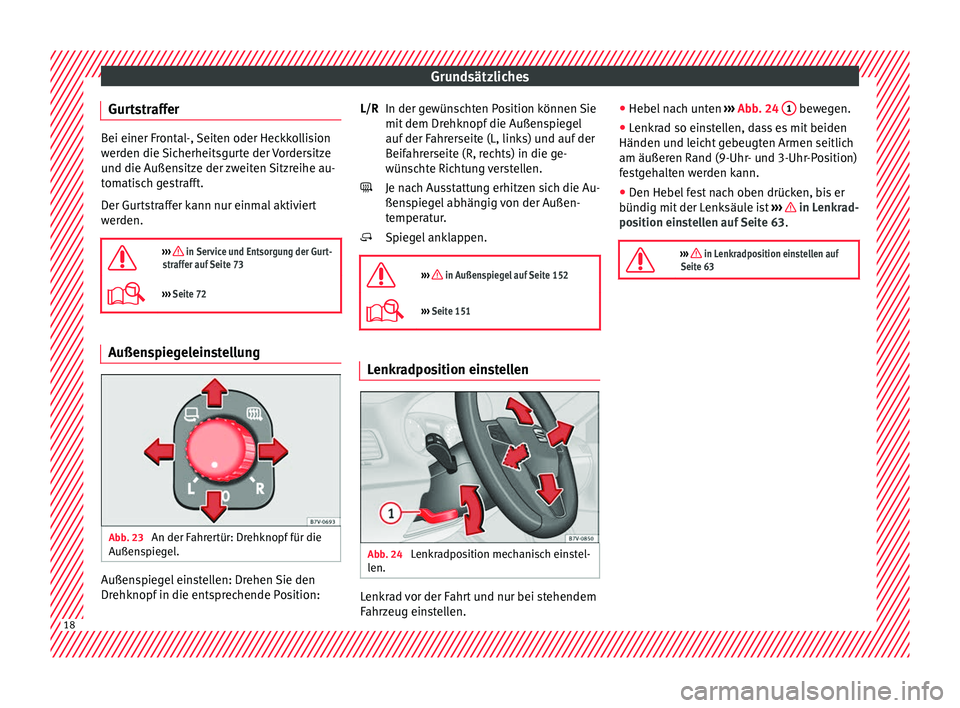

Gurtstraffer Bei einer Frontal-, Seiten oder Heckkollision
wer
den die
Sicherheitsgurte der Vordersitze
und die Außensitze der zweiten Sitzreihe au-
tomatisch gestrafft.
Der Gurtstraffer kann nur einmal aktiviert
werden.

››› in Service und Entsorgung der Gurt-
straffer auf Seite 73
››› Seite 72 Außenspiegeleinstellung
Abb. 23
An der Fahrertür: Drehknopf für die
Außen s
pie

gel. Außenspiegel einstellen: Drehen Sie den
Dr
ehknopf
in die ents

prechende Position: In der gewünschten Position können Sie
mit dem Drehknopf

die Außenspiegel
auf der Fahrerseite (L, links) und auf der
Beifahrerseite (R, rechts) in die ge-
wünschte Richtung verstellen.
Je nach Ausstattung erhitzen sich die Au-
ßenspiegel abhängig von der Außen-
temperatur.
Spiegel anklappen.

››› in Außenspiegel auf Seite 152
››› Seite 151 Lenkradposition einstellen
Abb. 24
Lenkradposition mechanisch einstel-
l en. Lenkrad vor der Fahrt und nur bei stehendem
F
ahr
z

eug einstellen.
L/R


●
Hebel n
ach unten ››› Abb. 24 1 bewegen.
● Lenkrad so einstellen, dass es mit beiden
Händen u nd l
eic

ht gebeugten Armen seitlich
am äußeren Rand (9-Uhr- und 3-Uhr-Position)
festgehalten werden kann.
● Den Hebel fest nach oben drücken, bis er
bündig mit der Lenk
säule ist ››› in Lenkrad-
po s
ition ein
stellen auf Seite 63.

››› in Lenkradposition einstellen auf
Seite 63 18

Grundsätzliches

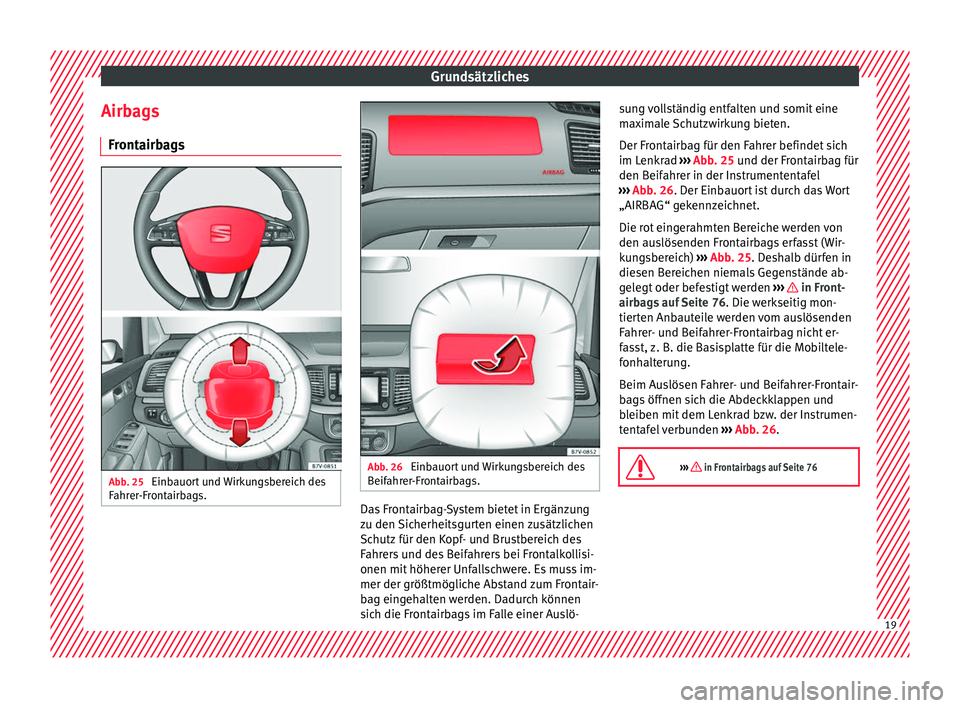

Airbags Fr ont
airb
agsAbb. 25
Einbauort und Wirkungsbereich des
F ahr
er

-Frontairbags. Abb. 26
Einbauort und Wirkungsbereich des
B eif
ahr
er-Frontairbags. Das Frontairbag-System bietet in Ergänzung
z
u den
Sic

herheitsgurten einen zusätzlichen
Schutz für den Kopf- und Brustbereich des
Fahrers und des Beifahrers bei Frontalkollisi-
onen mit höherer Unfallschwere. Es muss im-
mer der größtmögliche Abstand zum Frontair-
bag eingehalten werden. Dadurch können
sich die Frontairbags im Falle einer Auslö- sung vollständig entfalten und somit eine
maxim

ale Schutzwirkung bieten.
Der Frontairbag für den Fahrer befindet sich
im Lenkrad ››› Abb. 25 und der Frontairbag für
den Beifahrer in der Instrumententafel
››› Abb. 26. Der Einbauort ist durch das Wort
„AIRBAG“ gekennzeichnet.
Die rot eingerahmten Bereiche werden von
den auslösenden Frontairbags erfasst (Wir-
kungsbereich) ››› Abb. 25. Deshalb dürfen in
diesen Bereichen niemals Gegenstände ab-
gelegt oder befestigt werden ››› in Front-
airb ag
s auf

Seite 76. Die werkseitig mon-
tierten Anbauteile werden vom auslösenden
Fahrer- und Beifahrer-Frontairbag nicht er-
fasst, z. B. die Basisplatte für die Mobiltele-
fonhalterung.
Beim Auslösen Fahrer- und Beifahrer-Frontair-
bags öffnen sich die Abdeckklappen und
bleiben mit dem Lenkrad bzw. der Instrumen-
tentafel verbunden ››› Abb. 26.

››› in Frontairbags auf Seite 76 19

Grundsätzliches

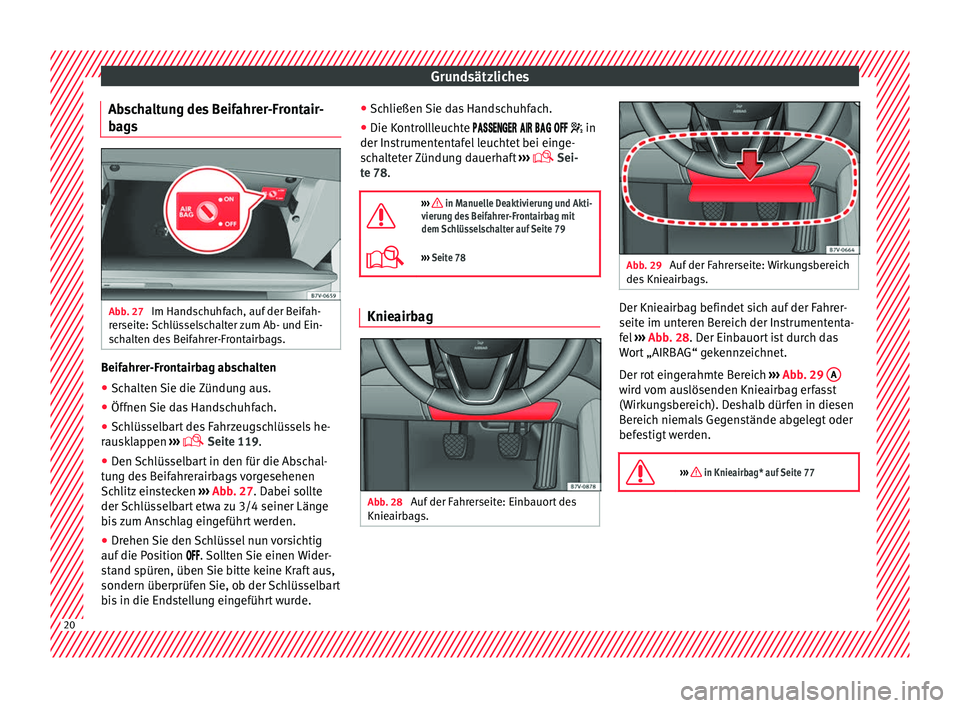

Abschaltung des Beifahrer-Frontair-
b ag
s Abb. 27
Im Handschuhfach, auf der Beifah-
r er
seit
e: Schlüsselschalter zum Ab- und Ein-
schalten des Beifahrer-Frontairbags. Beifahrer-Frontairbag abschalten
● Schalten Sie die Zündung aus.
● Öffnen Sie das Handschuhfach.
● Schlüsselbart des Fahrzeugschlüssels he-
r au
sk

lappen ›››
 Seite 119.
● Den Schlüsselbart in den für die Abschal-
tun
g des Beifahrerairbags vorgesehenen
Schlitz einstecken ››› Abb. 27. Dabei sollte
der Schlüsselbart etwa zu 3/4 seiner Länge
bis zum Anschlag eingeführt werden.
● Drehen Sie den Schlüssel nun vorsichtig
auf die Po
sition . Sollten Sie einen Wider-
stand spüren, üben Sie bitte keine Kraft aus,
sondern überprüfen Sie, ob der Schlüsselbart
bis in die Endstellung eingeführt wurde. ●
Schließen
Sie das Handschuhfach.
● Die Kontrollleuchte 
     in
der Instrumententafel leuchtet bei einge-
schalteter Zündung dauerhaft ›››
 Sei-
te 78.

››› in Manuelle Deaktivierung und Akti-
vierung des Beifahrer-Frontairbag mit
dem Schlüsselschalter auf Seite 79
››› Seite 78 Knieairbag
Abb. 28
Auf der Fahrerseite: Einbauort des
Knie airb
ag

s. Abb. 29
Auf der Fahrerseite: Wirkungsbereich
des Knie

airbags. Der Knieairbag befindet sich auf der Fahrer-
seit
e im u
nt

eren Bereich der Instrumententa-
fel ››› Abb. 28. Der Einbauort ist durch das
Wort „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ››› Abb. 29 A wird vom auslösenden Knieairbag erfasst
(W
irk
u

ngsbereich). Deshalb dürfen in diesen
Bereich niemals Gegenstände abgelegt oder
befestigt werden.

››› in Knieairbag* auf Seite 77 20

Grundsätzliches
Seitenairbags Abb. 30
Seitlich im Vordersitz: Einbauort des
Seit en
airb
ags. Abb. 31
Wirkungsbereich der Seitenairbags
vorn u nd hint

en. Beim 5- und 7-Sitzer. Die Seitenairbags befinden sich jeweils in
den äußer
en
Sitz

lehnenpolstern des Fahrer-
sitzes und des Beifahrersitzes ››› Abb. 30. Ab- hängig von der Modellausstattung sind auch
für die äußeren Sitz

plätze in der zweiten Sitz-
reihe Seitenairbags eingebaut, die sich zwi-
schen Türeinstieg und den Sitzlehnen befin-
den. Ihre Position ist mit dem Wort „AIRBAG“
gekennzeichnet. Die rot markierten Bereiche
(gepunktete Linien) ››› Abb. 31 weisen den
Wirkungsbereich der Seitenairbags aus.
Bei einer Seitenkollision lösen die Seitenair-
bags an der Unfallseite des Fahrzeugs aus
und reduzieren so die Verletzungsgefahr der
Insassen auf der dem Unfall zugewandten
Körperpartie.

››› in Seitenairbags* auf Seite 77 21

Grundsätzliches

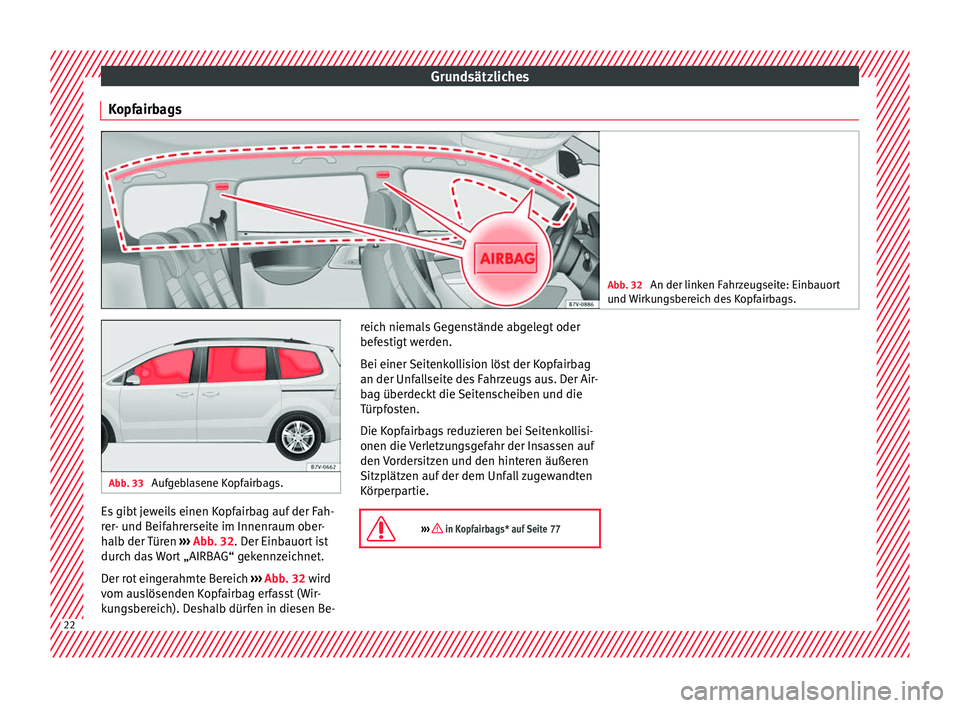

Kopfairbags Abb. 32
An der linken Fahrzeugseite: Einbauort
und W
irkungsbereich des Kopfairbags. Abb. 33
Aufgeblasene Kopfairbags. Es gibt jeweils einen Kopfairbag auf der Fah-
r
er
- u

nd Beifahrerseite im Innenraum ober-
halb der Türen ››› Abb. 32. Der Einbauort ist
durch das Wort „AIRBAG“ gekennzeichnet.
Der rot eingerahmte Bereich ››› Abb. 32 wird
vom auslösenden Kopfairbag erfasst (Wir-
kungsbereich). Deshalb dürfen in diesen Be- reich niemals Gegenstände abgelegt oder
befes

tigt werden.
Bei einer Seitenkollision löst der Kopfairbag
an der Unfallseite des Fahrzeugs aus. Der Air-
bag überdeckt die Seitenscheiben und die
Türpfosten.
Die Kopfairbags reduzieren bei Seitenkollisi-
onen die Verletzungsgefahr der Insassen auf
den Vordersitzen und den hinteren äußeren
Sitzplätzen auf der dem Unfall zugewandten
Körperpartie.

››› in Kopfairbags* auf Seite 77 22
