2018 Peugeot Boxer Kezelési útmutató (in Hungarian)

135
Ideiglenes gumiabroncs-
javító készlet
A gumiabroncs ideiglenes javítását szolgáló készlet
az egyik első ajtózsebben található.
A következőket tartalmazza:
-
d
efektjavító parton ( A) tömítő folyadékkal, és
a
következőkkel:
•

b
etöltőcső ( B),
•

m
atrica (C) a „max. 50
mph (80 km/h)”
felirattal, amelyet a
sofőrnek jól látható helyre
kell kihelyeznie (a műszer falon) a kerék
cseréje után,
-

a d
efektjavító készlet használati útmutatója,
-

k
ompresszor ( D) nyomásmérővel és tömlővel,
-

a
dapterek a különböző elemek felfújásához.
Gumiabroncs javítása
F Húzza be a rögzítőféket
F
C
savarja le a javítandó kerék szelepsapkáját,
vegye le a
betöltőcsövet ( B), a gyűrűt ( E) pedig
csavarja rá a
szelepre.
F
I

ndítsa be a motort.
F
G

yőződjön meg arról, hogy a kompresszor
kapcsolója ( F) 0 (kikapcsolt) helyzetben van. F
A c

satlakozót (G) tegye be a
gépjármű
legközelebbi tápcsatlakozójába.
F
Á

llítsa a kompresszor kapcsolóját (F) I
(bekapcsolt) helyzetbe.
F
F

újja fel a gumiabroncsot 5 bar nyomásra.
Az érték pontosabb megállapításához
a
nyomásmérő (H) leolvasását tanácsos kikapcsolt
kompresszornál elvégezni.
8
Üzemzavar esetén

136
F Ha a nyomás 5 perc alatt nem éri el a legalább
3 bar értéket, kösse le a kompresszort
a
szelepről és a tápcsatlakozóról, majd álljon
a
gépjárművel kb. 10 méternyivel előrébb,
hogy a
tömítőanyag szétfolyjon a gumiabroncs
belsejében.
F
I

smételje meg a felfújás műveletét:
•

h
a a nyomás 10 perc alatt sem éri
el a
legalább 3 bar értéket, állítsa le
a
gépjárművet: a gumiabroncs túlságosan
sérült, nem javítható. Forduljon a
PEUGEOT
hálózathoz vagy egy szakszer vizhez.
•

h
a a gumiabroncs nyomása elérte az 5 bar
értéket, azonnal indítson.
F
K

b. 10 perc haladást követően álljon meg, és
ellenőrizze ismét a
gumiabroncs nyomását.
F
F

újja fel ismét a gumiabroncsot a vezetőoldali
oszlopon elhelyezett címkén szereplő értékre,
és minél hamarabb forduljon a
PEUGEOT
hálózathoz vagy egy szakszer vizhez.
A defektjavító készlet és a
cserepatronok
a
PEUGEOT hálózatban kaphatók.Ellenőrzés és a n yomásérték
visszaállítása
A kompresszort csupán a gumiabroncs nyomásértékének
e llenőrzéséhez és visszaállításához használhatja.
F Vegye le a rugalmas csövet ( I), csatlakoztassa
közvetlenül a gumiabroncs szelepére, a patron
így a
kompresszorhoz lesz csatlakoztatva, és
a
folyadék nem kerül a gumiabroncs belsejébe.
Ha a
gumiabroncsot le kell eresztenie, kösse vissza
a
rugalmas csövet ( I) a gumiabroncs szelepére,
majd nyomja meg a
kompresszor kapcsolójának
közepén található sárga gombot.
A tömítőfolyadékos patron
cseréje
A patron cseréjét a következők szerint végezze:
F V álassza le a rugalmas csövet ( I),
F
F

orgassa a lecserélendő patront az óramutató
járásával ellentétes irányba, és emelje meg,
F
H

elyezze be az új patront, és forgassa az
óramutató járásával megegyező irányba,
F
C

satlakoztassa újra a tömlőt (I) és a
csövet (B) a
helyére.
A patron etilénglikolt tartalmaz, mely lenyelve
mérgező, a szembe kerülve pedig irritáló
hatású.
Gyermekektől elzár va tartandó. Az elhasznált patront ne dobja el, hanem
adja le a
PEUGEOT hálózatban vagy más,
használt anyagok begyűjtésével foglalkozó
szervezetnél.
Üzemzavar esetén

137
Pneumatikus felfüggesztés
sajátosságok
Ha a felszereltség része, a gépjármű emelővel
t örténő megemelése előtt aktiválja a funkciót.A jobbkormányos kivitelek esetében a
gombok
a kormánykerék jobb oldalán találhatók.
F
R
áadott gyújtás mellett egyszerre nyomja meg
és tartsa lenyomva legalább 5 másodpercig az
1

és 2
g
ombokat.
A jelzőlámpa folyamatosan világít.
F
A m
ódból való kilépéshez nyomja meg
egyszerre és tartsa lenyomva az 1

és
2

gombokat még 5 másodpercig.
A visszajelző lámpa kialszik, és a rendszer ismét
használatra kész.
Az üzemmód automatikusan kikapcsol, ha
a gépjármű átlépi az 5 km/h-s sebességet.
Pótkerék
Parkolás
F A forgalom zavarása nélkül állítsa le
a gépjárművet vízszintes, szilárd, nem csúszós
talajon.
F
H

a lejtős úton vagy egyenetlen talajon állt meg,
helyezzen a
kerekek alá ékként egy megfelelő
tárgyat.
F
K

ézi váltó esetén, kapcsolja az első sebességi
fokozatot, majd vegye le a
gyújtást, hogy
blokkolja a
kerekeket.
F
H

úzza be a rögzítőféket, és ellenőrizze, hogy
kigyulladt-e a
visszajelzése a kombinált kijelzőn.
F
G

yőződjön meg arról, hogy az utasok kiszálltak
a
gépjárműből, és biztonságos helyen
tartózkodnak.
F
V

egyen fel egy láthatósági mellényt és
a
közlekedési szabályokban előírt módon
jelezze a
forgalom résztvevőinek, hogy a jármű
mozgásképtelen (elakadásjelző háromszög,
elakadásjelző lámpa stb.).
F
E

llenőrizze a szerszámok meglétét. Győződjön meg arról, hogy a
jármű megfelelően
rögzítve van mielőtt az alábbi lépéseket elvégzi:
1- Vegye elő a
szerszámokat.
2- Emelje ki a
pótkereket
3- Állítsa be az emelőt.
4- Cserélje ki a
kereket.
5- Tegye el a


javítandó kereket.
1 - Vegye elő a szerszámokat.
Az első utasülés ülőlapja alatt elhelyezett dobozban
találhatók.
F
N

egyed fordulattal fordítsa el a gombot, majd
húzza ki a
dobozt.
F
H

asználat után nyomja meg, majd a doboz
rögzítése érdekében negyed fordulattal fordítsa
el a
gombot.
8
Üzemzavar esetén

138
A.Toldat a kerékkulcshoz.
B. Rúd.
C. Autóemelő.
D. Kerékkulcs.
E. Csavarhúzó (nyél és vég).
F. Eltávolítható vonószem.
2 - Vegye ki a p ótkereket
a tartójából
A művelet megkönnyítése érdekében emelje
meg a
gépjármű hátulját. A pótkerék kifejezetten a
gépjárműhöz készült,
ne használja más járművön vagy modellen.
Hasonlóképpen, ne használjon más modellhez
készült pótkereket.
Ezek az utasítások a csavarokra is
vonatkoznak.
Acél keréktárcsákkal :
H. K a r.
I. Tartóelem. Könnyűfém keréktárcsákkal
:
H. K a r.
I. Tartóelem.
J. Támaszték.
K. C s ava r.
Üzemzavar esetén

139
A pótkerék rögzítőcsavarja a hátsó lökhárító alatt, a
j obb oldalon található. Acél keréktárcsákkal
:
Könnyűfém keréktárcsákkal :
F
H

elyezze rá a hosszabbítótoldatot ( A), a
kerékkulcsot ( D) és a
rudat (B) a tartócsavarra.
F
A k

erék leengedéséhez fordítsa el az egységet
az óramutató járásával ellentétes irányba.
F
F

ordítsa a csavart egészen addig, amíg
megszorul.
F
A k

ábel teljes letekerését követően vegye ki
a
p

ótkereket. F
C

savarja ki a H kart.
F
T

ávolítsa el a tartóelemet (I) a lemezfelni külső
részéről. F
E

melje ki a pótkereket, és helyezze
a
l

ecserélendő közelébe.
F
H

a szükséges, ékelje ki a cserélendő kerékkel
átlósan szemben elhelyezkedő kereket.
3 - Állítsa be az emelőt
Ügyeljen arra, hogy az emelő stabilan álljon.
Ha laza a talaj, előfordulhat, hogy kicsúszik vagy
összecsuklik az emelő, ami sérülésveszéllyel jár.
F Csavarja ki a rögzítőcsavarokat ( K).
F C savarja ki a H kart.
F
E

melje ki a támasztékot (J) a tartóelemből ( I).
8
Üzemzavar esetén

140
Kizárólag az 1 vagy 2 emelési pont alá
helyezze az emelőt, és győződjön meg
róla, hogy az emelő feje pontosan a
jármű
támfelületének a
közepén helyezkedik el.
Máskülönben előfordulhat, hogy megsérül
a
gépjármű és/vagy összecsuklik az emelő,
ami sérülésveszéllyel jár.
Győződjön meg arról, hogy az utasok
biztonságban vannak-e (nincsenek-e
a
járműben).
Soha ne tegye a
kezét vagy a fejét
a
kerékjárati ívbe.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
Ne használja:
-

a
z emelőt a gépjármű megemelésétől
eltérő célra,
-

a g
yártó által mellékelt emelőtől eltérő
emelőket. Az emelőt kizárólag a
sérült gumiabroncs
cseréjéhez szabad használni.
Karbantartást nem igényel.
A kocsiemelő kielégíti a
gépekre vonatkozó
2006/42/EK irányelvnek megfelelő európai
szabványok követelményeit.
A kocsiemelő egyes alkatrészei, például
a
csavarmenet vagy az illesztékek sérülést
okozhatnak: ne érintse meg őket.
Óvatosan töröljön le minden kenőzsír
maradványt.
Elöl
F Helyezze az emelőt ( C) az első kerék közelében
az alvázon kialakított emelési ponthoz ( 1).
Hátul
Az emelőt 60 cm - re helyezze le a hátsó kerék
szélétől.
F
H

elyezze az emelőt ( C) az alvázon kialakított
emelési ponthoz ( 2).
Üzemzavar esetén

141

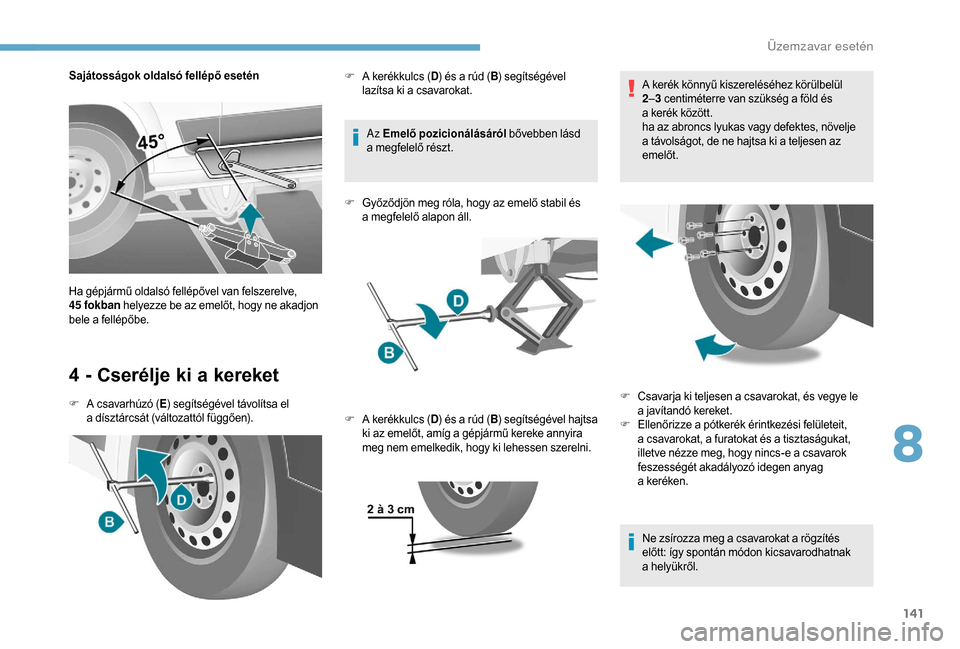

Sajátosságok oldalsó fellépő esetén
4 - Cserélje ki a kereket
F A csavarhúzó (E) segítségével távolítsa el
a dísztárcsát (változattól függően). Az
Emelő pozicionálásáról bővebben lásd
a megfelelő részt.
F
G
yőződjön meg róla, hogy az emelő stabil és
a megfelelő alapon áll.
Ha gépjármű oldalsó fellépővel van felszerelve,
45

fokban
helyezze be az emelőt, hogy ne akadjon
bele a fellépőbe. F
A k
erékkulcs (
D) és a rúd (
B) segítségével
lazítsa ki a csavarokat.
F A kerékkulcs (D) és a
rúd (B) segítségével hajtsa
ki az emelőt, amíg a
gépjármű kereke annyira
meg nem emelkedik, hogy ki lehessen szerelni. A kerék könnyű kiszereléséhez körülbelül
2
– 3

centiméterre van szükség a föld és
a kerék között.
ha az abroncs lyukas vagy defektes, növelje
a távolságot, de ne hajtsa ki a teljesen az
emelőt.
Ne zsírozza meg a
csavarokat a rögzítés
előtt: így spontán módon kicsavarodhatnak
a
helyükről.
F C
savarja ki teljesen a csavarokat, és vegye le
a javítandó kereket.
F
E

llenőrizze a pótkerék érintkezési felületeit,
a csavarokat, a furatokat és a
tisztaságukat,
illetve nézze meg, hogy nincs-e a
csavarok
feszességét akadályozó idegen anyag
a
ke

réken.
8
Üzemzavar esetén

142
Ebben a sorrendben húzza meg a csavarokat.
F
H
elyezze a pótkereket az agyra úgy, hogy a 2 M
nyílás vonalban álljon a 2 N
jelöléssel.
F
K
ézzel kezdje el meghúzni a csavarokat.
F
A k
erékkulcs (
D) és a rúd (
B) segítségével
húzza meg a csavarokat.
F
E
ngedje le a gépjárművet a kerékkulcs (
D) és
a rúd (
B) segítségével, majd vegye ki az emelőt.
F
A k
erékkulcs (D) és a
rúd (B) segítségével
húzza meg a
csavarokat.Ha gépjárműve rendelkezik keréknyomás-
ellenőrző rendszerrel, ellenőrizze
a
keréknyomást, majd végezze el a rendszer
újrainicializálását.
5 - Tegye el a ja vítandó
kereket
A csörlőrendszer reteszeléséhez a javítandó vagy
a pótkereket mindig vissza kell szerelni a gépjármű
alá.
Ellenőrizze, hogy a
pótkerék megfelelően
felfekszik-e a
padlólemezre a jármű alatt.
Ha a
kerék nincs megfelelően rögzítve,
veszélyes lehet közlekedni a
járművel.
F
H

elyezze vissza a kereket gépjármű hátulján.
A csavarok rögzítését és a
pótkerék nyomását
a lehető legrövidebb időn belül ellenőriztesse
egy márkaszer vizben vagy hivatalos
szakszervizben.
A defektes gumiabroncsot a lehető
leghamarabb javíttassa meg, és helyezze
vissza a gépjárműre.
Üzemzavar esetén
