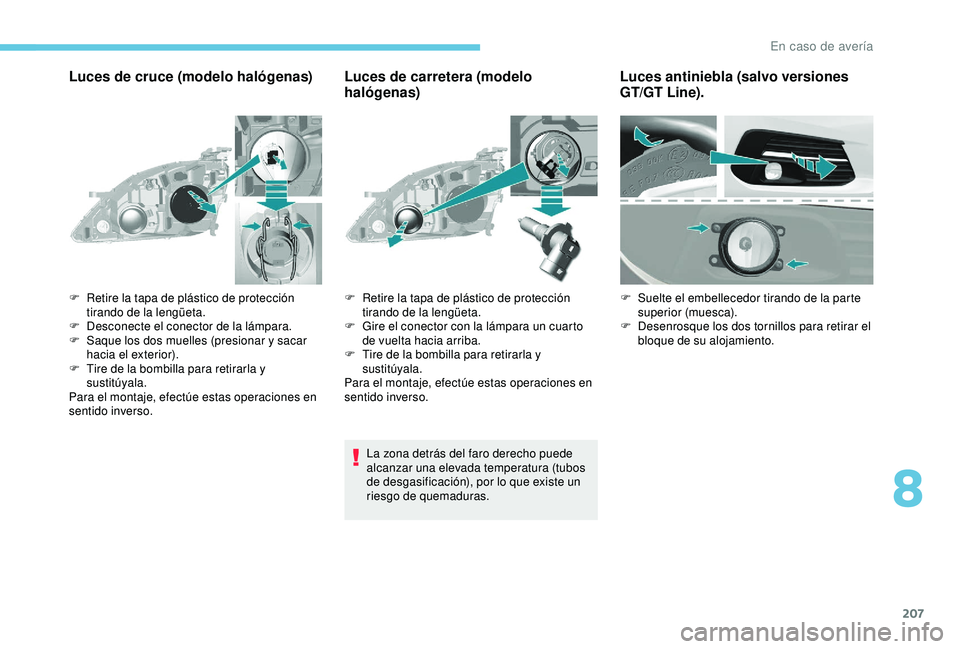

Luces de cruce (modelo halógenas)Luces de carretera (modelo
halógenas)
La zona detrás del faro derecho puede
alcanzar una elevada temperatura (tubos
de desgasificación), por lo que existe un
riesgo de quemaduras.
F

R

etire la tapa de plástico de protección
tirando de la lengüeta.
F

D

esconecte el conector de la lámpara.
F

S

aque los dos muelles (presionar y sacar
hacia el exterior).
F

T

ire de la bombilla para retirarla y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso. F

R
etire la tapa de plástico de protección
tirando de la lengüeta.
F

G
ire el conector con la lámpara un cuarto
de vuelta hacia arriba.
F

T
ire de la bombilla para retirarla y
sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces antiniebla (salvo versiones
GT/GT Line).
F Suelte el embellecedor tirando de la parte superior (muesca).
F

D
esenrosque los dos tornillos para retirar el
bloque de su alojamiento.
8
En caso de avería

208

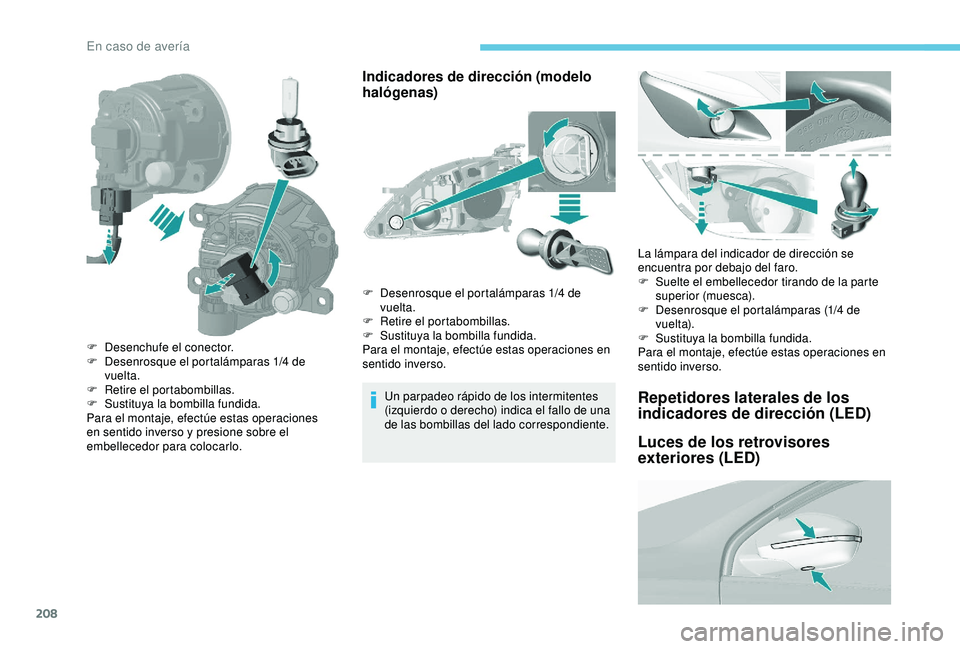

Indicadores de dirección (modelo
halógenas)
Un parpadeo rápido de los intermitentes
(izquierdo o derecho) indica el fallo de una
de las bombillas del lado correspondiente.La lámpara del indicador de dirección se
encuentra por debajo del faro.
F

S
uelte el embellecedor tirando de la parte
superior (muesca).
F
D
esenrosque el portalámparas (1/4 de
v ue lt a).
F
S
ustituya la bombilla fundida.
Para el montaje, efectúe estas operaciones en
sentido inverso.Repetidores laterales de los
indicadores de dirección (LED)
Luces de los retrovisores
exteriores (LED)
F Desenchufe el conector.
F D esenrosque el portalámparas 1/4 de
vuelta.
F

R
etire el portabombillas.
F

S
ustituya la bombilla fundida.
Para el montaje, efectúe estas operaciones
en sentido inverso y presione sobre el
embellecedor para colocarlo. F

D
esenrosque el portalámparas 1/4 de
vuelta.
F
R
etire el portabombillas.
F S ustituya la bombilla fundida.
Para el montaje, efectúe estas operaciones en
sentido inverso.
En caso de avería

209

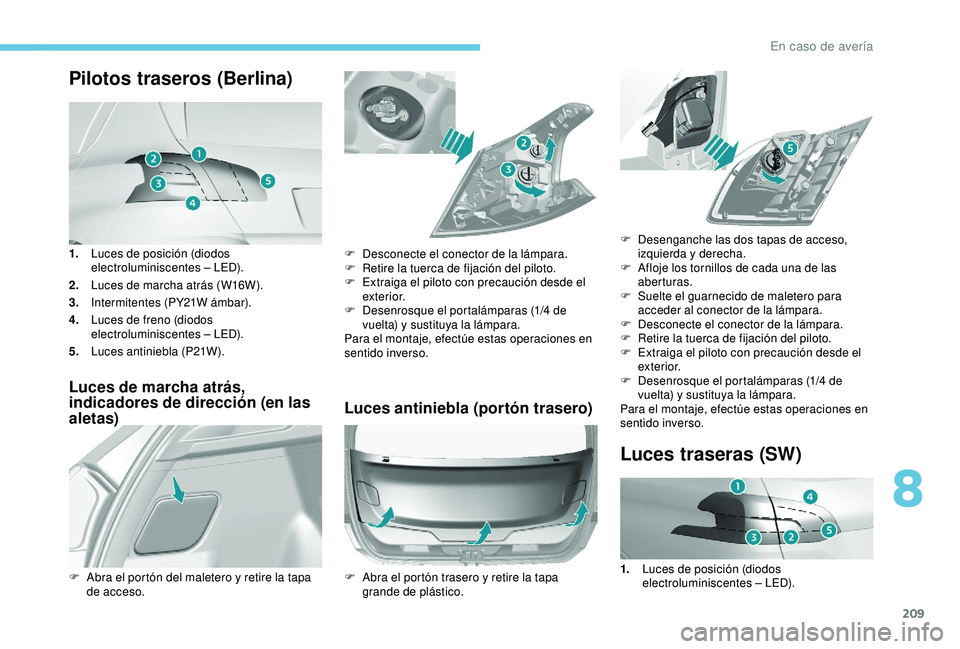

Pilotos traseros (Berlina)
1.Luces de posición (diodos
electroluminiscentes – LED).
2. Luces de marcha atrás (W16W).
3. Intermitentes (PY21W ámbar).
4. Luces de freno (diodos
electroluminiscentes – LED).
5. Luces antiniebla (P21W).
Luces de marcha atrás,
indicadores de dirección (en las
aletas) Luces antiniebla (portón trasero)
F Abra el portón del maletero y retire la tapa
de acceso. F

D
esconecte el conector de la lámpara.
F
R
etire la tuerca de fijación del piloto.
F
E
xtraiga el piloto con precaución desde el
exterior.
F
D
esenrosque el portalámparas (1/4 de
vuelta) y sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
F A bra el portón trasero y retire la tapa
grande de plástico.
Luces traseras (SW)
F Desenganche las dos tapas de acceso, izquierda y derecha.
F

A
floje los tornillos de cada una de las
aberturas.
F

S
uelte el guarnecido de maletero para
acceder al conector de la lámpara.
F

D
esconecte el conector de la lámpara.
F

R
etire la tuerca de fijación del piloto.
F

E
xtraiga el piloto con precaución desde el
exterior.
F

D
esenrosque el portalámparas (1/4 de
vuelta) y sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
1. Luces de posición (diodos
electroluminiscentes – LED).
8
En caso de avería

210
2.Intermitentes (PY21W ámbar).
3. Luces de freno (diodos
electroluminiscentes – LED).
4. Luces de marcha atrás (W16W).
5. Luces antiniebla (P21W).

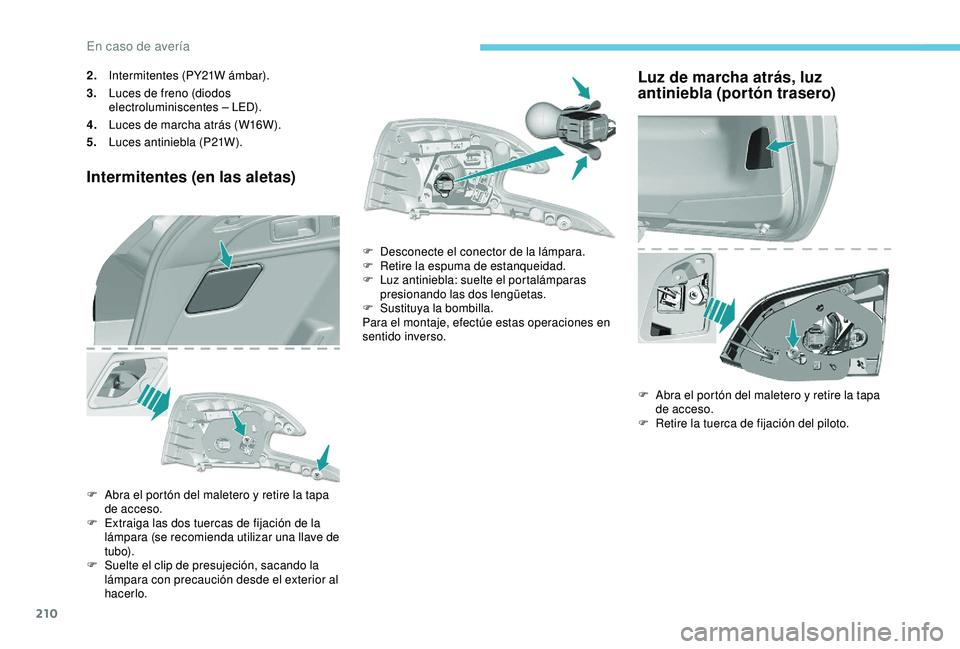

Intermitentes (en las aletas)
F Abra el portón del maletero y retire la tapa
de acceso.
F

E
xtraiga las dos tuercas de fijación de la
lámpara (se recomienda utilizar una llave de
t ub o).
F

S
uelte el clip de presujeción, sacando la
lámpara con precaución desde el exterior al
hacerlo. F

D
esconecte el conector de la lámpara.
F
R
etire la espuma de estanqueidad.
F
L
uz antiniebla: suelte el portalámparas
presionando las dos lengüetas.
F
S
ustituya la bombilla.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luz de marcha atrás, luz
antiniebla (portón trasero)
F Abra el portón del maletero y retire la tapa de acceso.
F

R
etire la tuerca de fijación del piloto.
En caso de avería

211

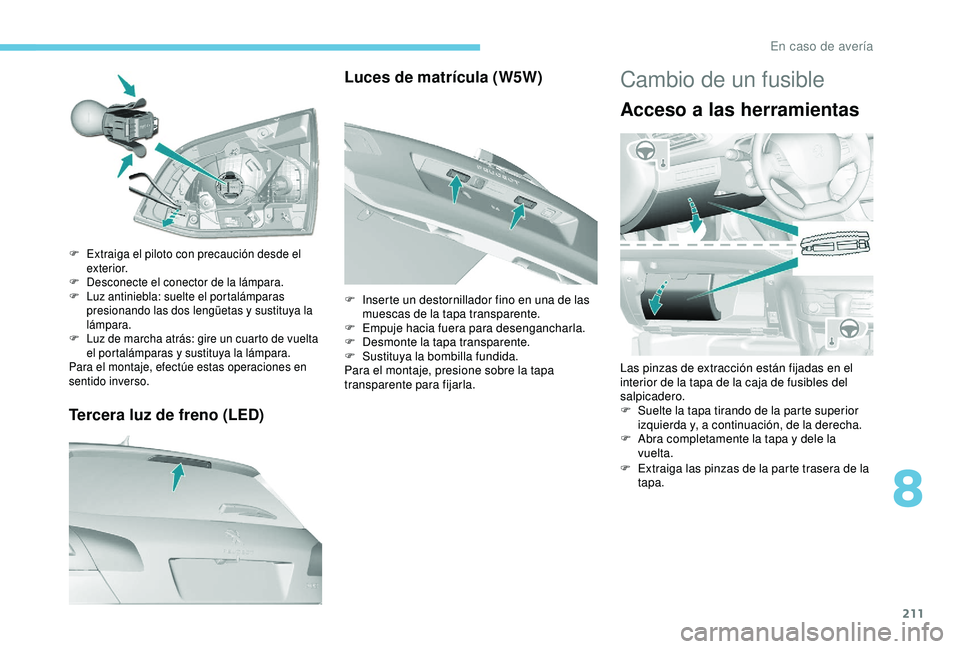

Tercera luz de freno (LED)
F Extraiga el piloto con precaución desde el exterior.
F

D
esconecte el conector de la lámpara.
F

L
uz antiniebla: suelte el portalámparas
presionando las dos lengüetas y sustituya la
lámpara.
F

L
uz de marcha atrás: gire un cuarto de vuelta
el portalámparas y sustituya la lámpara.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Luces de matrícula (W5W)
F Inserte un destornillador fino en una de las muescas de la tapa transparente.
F

E
mpuje hacia fuera para desengancharla.
F

D
esmonte la tapa transparente.
F

S
ustituya la bombilla fundida.
Para el montaje, presione sobre la tapa
transparente para fijarla.
Cambio de un fusible
Acceso a las herramientas
Las pinzas de extracción están fijadas en el
interior de la tapa de la caja de fusibles del
salpicadero.
F

S
uelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
F

A
bra completamente la tapa y dele la
vuelta.
F

E
xtraiga las pinzas de la parte trasera de la
tapa.
8
En caso de avería

212

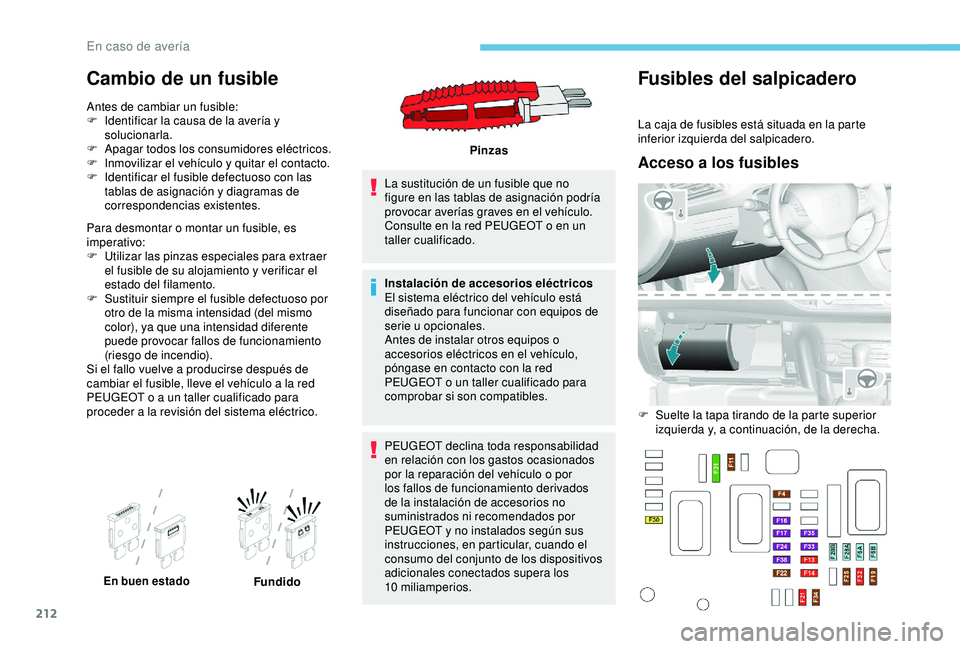

Cambio de un fusible
Antes de cambiar un fusible:
F I dentificar la causa de la avería y
solucionarla.
F

A
pagar todos los consumidores eléctricos.
F

I
nmovilizar el vehículo y quitar el contacto.
F

I
dentificar el fusible defectuoso con las
tablas de asignación y diagramas de
correspondencias existentes.
Para desmontar o montar un fusible, es
imperativo:
F

Ut
ilizar las pinzas especiales para extraer
el fusible de su alojamiento y verificar el
estado del filamento.
F

Su
stituir siempre el fusible defectuoso por
otro de la misma intensidad (del mismo
color), ya que una intensidad diferente
puede provocar fallos de funcionamiento
(riesgo de incendio).
Si el fallo vuelve a producirse después de
cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema eléctrico. La sustitución de un fusible que no
figure en las tablas de asignación podría
provocar averías graves en el vehículo.
Consulte en la red PEUGEOT o en un
taller cualificado.
Instalación de accesorios eléctricos
El sistema eléctrico del vehículo está
diseñado para funcionar con equipos de
serie u opcionales.
Antes de instalar otros equipos o
accesorios eléctricos en el vehículo,
póngase en contacto con la red
PEUGEOT o un taller cualificado para
comprobar si son compatibles.
PEUGEOT declina toda responsabilidad
en relación con los gastos ocasionados
por la reparación del vehículo o por
los fallos de funcionamiento derivados
de la instalación de accesorios no
suministrados ni recomendados por
PEUGEOT y no instalados según sus
instrucciones, en particular, cuando el
consumo del conjunto de los dispositivos
adicionales conectados supera los
10


miliamperios.
En buen estadoFundidoPinzas
Fusibles del salpicadero
La caja de fusibles está situada en la parte
inferior izquierda del salpicadero.
Acceso a los fusibles
F Suelte la tapa tirando de la parte superior
izquierda y, a continuación, de la derecha.
En caso de avería

213

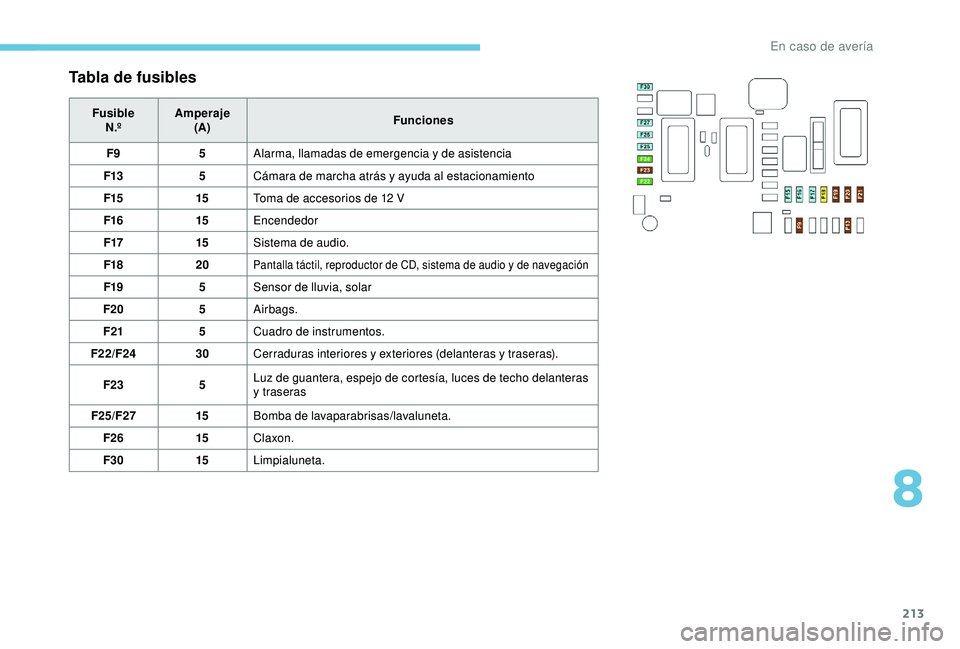

Tabla de fusibles
FusibleN.º Amperaje
(A) Funciones
F9 5Alarma, llamadas de emergencia y de asistencia
F13 5Cámara de marcha atrás y ayuda al estacionamiento
F15 15Toma de accesorios de 12
V
F16 15Encendedor
F17 15Sistema de audio.
F18 20
Pantalla táctil, reproductor de CD, sistema de audio y de navegación
F19 5Sensor de lluvia, solar
F20 5Airbags.
F21 5Cuadro de instrumentos.
F22/F24 30Cerraduras interiores y exteriores (delanteras y traseras).
F23 5Luz de guantera, espejo de cortesía, luces de techo delanteras
y traseras
F25/F27 15Bomba de lavaparabrisas/lavaluneta.
F26 15Claxon.
F30 15Limpialuneta.
8
En caso de avería

214
Fusibles del compartimento
motor
Esta caja de fusibles está situada en el
compartimento motor cerca de la batería.

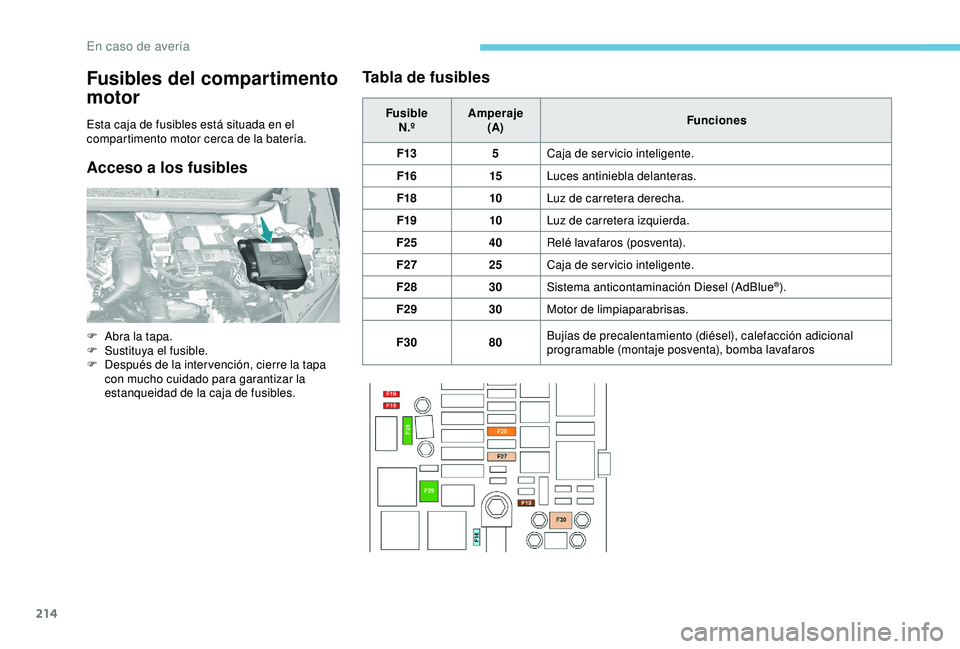

Acceso a los fusiblesTabla de fusibles
Fusible
N.º Amperaje
(A) Funciones
F13 5Caja de ser vicio inteligente.
F16 15Luces antiniebla delanteras.
F18 10Luz de carretera derecha.
F19 10Luz de carretera izquierda.
F25 40Relé lavafaros (posventa).
F27 25Caja de ser vicio inteligente.
F28 30Sistema anticontaminación Diesel (AdBlue
®).
F29 30Motor de limpiaparabrisas.
F30 80Bujías de precalentamiento (diésel), calefacción adicional
programable (montaje posventa), bomba lavafaros
F

A

bra la tapa.
F

S

ustituya el fusible.
F

D

espués de la inter vención, cierre la tapa
con mucho cuidado para garantizar la
estanqueidad de la caja de fusibles.
En caso de avería
