2018 Peugeot 308 Manual del propietario (in Spanish)

23

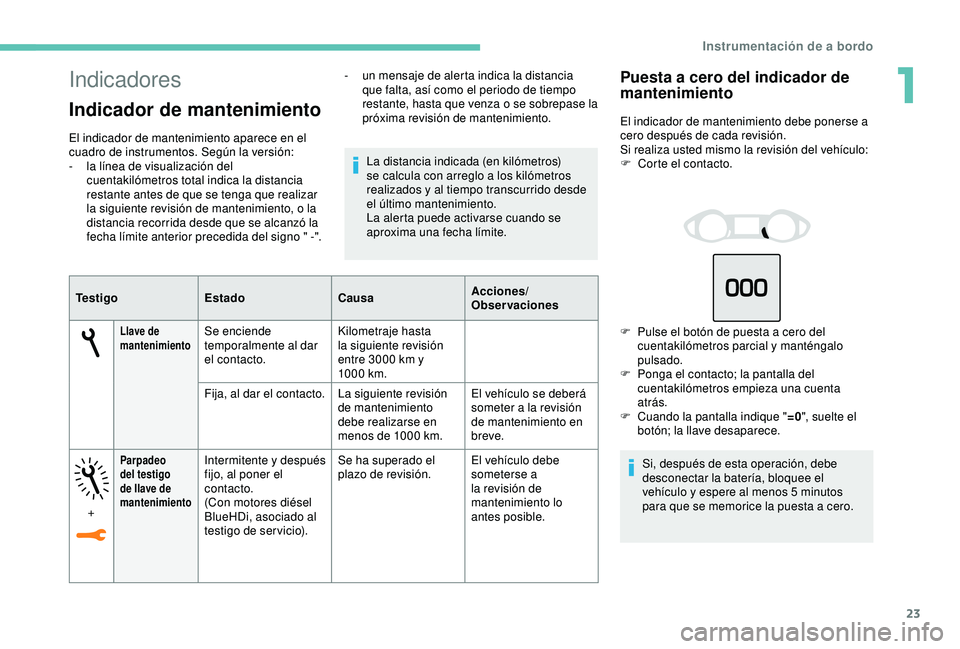

Indicadores
Indicador de mantenimiento
El indicador de mantenimiento aparece en el
cuadro de instrumentos. Según la versión:
-
l
a línea de visualización del
cuentakilómetros total indica la distancia
restante antes de que se tenga que realizar
la siguiente revisión de mantenimiento, o la
distancia recorrida desde que se alcanzó la
fecha límite anterior precedida del signo " -". La distancia indicada (en kilómetros)
se calcula con arreglo a los kilómetros
realizados y al tiempo transcurrido desde
el último mantenimiento.
La alerta puede activarse cuando se
aproxima una fecha límite.
Te s t i g o Estado CausaAcciones/
Observaciones
Llave de
mantenimientoSe enciende
temporalmente al dar
el contacto.Kilometraje hasta
la siguiente revisión
entre 3000
km y
1000


km.
Fija, al dar el contacto. La siguiente revisión
de mantenimiento
debe realizarse en
menos de 1000
km.El vehículo se deberá
someter a la revisión
de mantenimiento en
breve.
+
Parpadeo
del testigo
de llave de
mantenimientoIntermitente y después
fijo, al poner el
contacto.
(Con motores diésel
BlueHDi, asociado al
testigo de servicio). Se ha superado el
plazo de revisión.
El vehículo debe
someterse a
la revisión de
mantenimiento lo
antes posible.
-

u
n mensaje de alerta indica la distancia
que falta, así como el periodo de tiempo
restante, hasta que venza o se sobrepase la
próxima revisión de mantenimiento.
Puesta a cero del indicador de
mantenimiento
El indicador de mantenimiento debe ponerse a
cero después de cada revisión.
Si realiza usted mismo la revisión del vehículo:
F

C
orte el contacto.
F

P
ulse el botón de puesta a cero del
cuentakilómetros parcial y manténgalo
pulsado.
F

P
onga el contacto; la pantalla del
cuentakilómetros empieza una cuenta
atrás.
F

C
uando la pantalla indique " =0", suelte el
botón; la llave desaparece.
Si, después de esta operación, debe
desconectar la batería, bloquee el
vehículo y espere al menos 5
minutos
para que se memorice la puesta a cero.
1
Instrumentación de a bordo

24

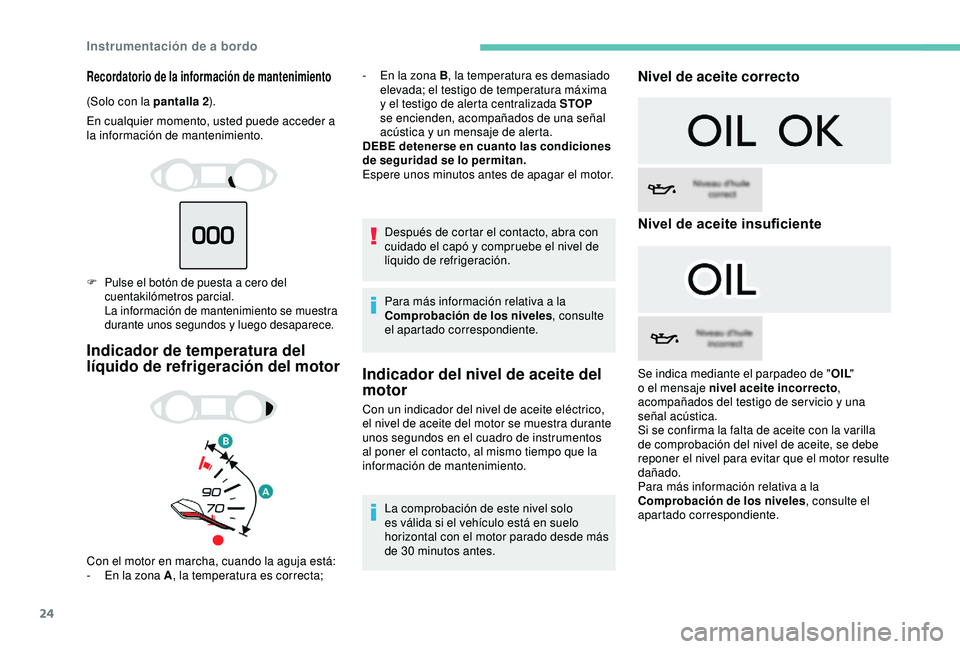

Recordatorio de la información de mantenimiento
(Solo con la pantalla 2).
En cualquier momento, usted puede acceder a
la información de mantenimiento.
F Pulse el botón de puesta a cero del cuentakilómetros parcial.
La información de mantenimiento se muestra
d
urante unos segundos y luego desaparece.
Indicador de temperatura del
líquido de refrigeración del motor
- En la zona B , la temperatura es demasiado
elevada; el testigo de temperatura máxima
y el testigo de alerta centralizada STOP
se encienden, acompañados de una señal
acústica y un mensaje de alerta.
DEBE detenerse en cuanto las condiciones
de seguridad se lo permitan.
Espere unos minutos antes de apagar el motor.
Después de cortar el contacto, abra con
cuidado el capó y compruebe el nivel de
líquido de refrigeración.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.
Con el motor en marcha, cuando la aguja está:
-

E

n la zona A , la temperatura es correcta;
Indicador del nivel de aceite del
motor
Con un indicador del nivel de aceite eléctrico,
el nivel de aceite del motor se muestra durante
unos segundos en el cuadro de instrumentos
al poner el contacto, al mismo tiempo que la
información de mantenimiento.
La comprobación de este nivel solo
es válida si el vehículo está en suelo
horizontal con el motor parado desde más
de 30
minutos antes.
Nivel de aceite correcto
Nivel de aceite insuficiente
Se indica mediante el parpadeo de " OIL"
o el mensaje nivel aceite incorrecto ,
acompañados del testigo de ser vicio y una
señal acústica.
Si se confirma la falta de aceite con la varilla
de comprobación del nivel de aceite, se debe
reponer el nivel para evitar que el motor resulte
dañado.
Para más información relativa a la
Comprobación de los niveles , consulte el
apartado correspondiente.
Instrumentación de a bordo

25

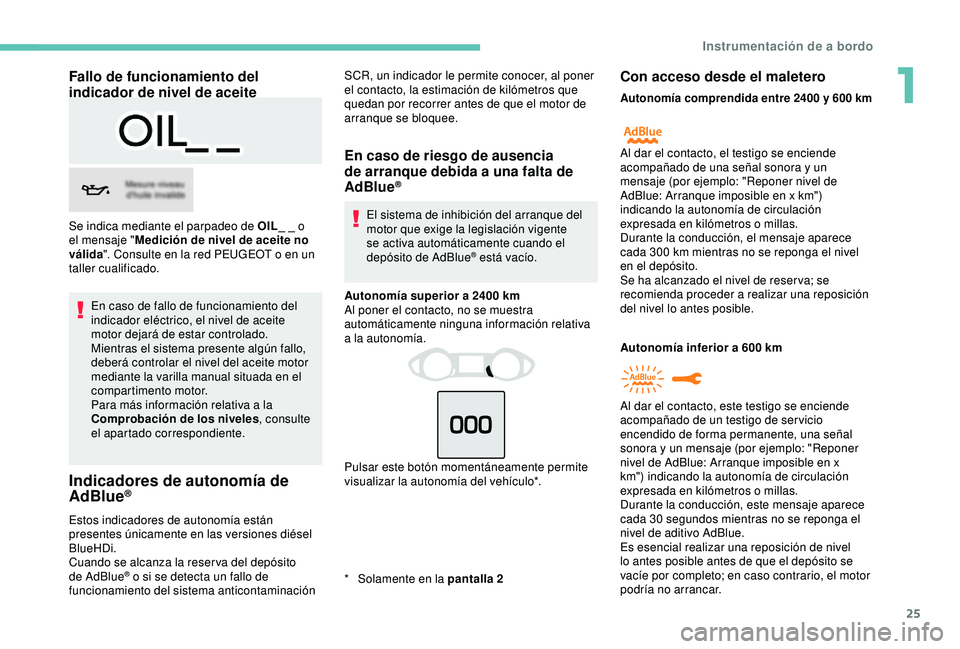

Fallo de funcionamiento del
indicador de nivel de aceite
En caso de fallo de funcionamiento del
indicador eléctrico, el nivel de aceite
motor dejará de estar controlado.
Mientras el sistema presente algún fallo,
deberá controlar el nivel del aceite motor
mediante la varilla manual situada en el
compartimento motor.
Para más información relativa a la
Comprobación de los niveles, consulte
el apartado correspondiente.
Indicadores de autonomía de
AdBlue®
Estos indicadores de autonomía están
presentes únicamente en las versiones diésel
BlueHDi.
Cuando se alcanza la reser va del depósito
de AdBlue
® o si se detecta un fallo de
funcionamiento del sistema anticontaminación Se indica mediante el parpadeo de OIL _ _ o
el mensaje " Medición de nivel de aceite no
válida ". Consulte en la red PEUGEOT o en un
taller cualificado. SCR, un indicador le permite conocer, al poner
el contacto, la estimación de kilómetros que
quedan por recorrer antes de que el motor de
arranque se bloquee.
En caso de riesgo de ausencia
de arranque debida a una falta de
AdBlue
®
El sistema de inhibición del arranque del
motor que exige la legislación vigente
se activa automáticamente cuando el
depósito de AdBlue
® está vacío.
Autonomía superior a 2400 km
Al poner el contacto, no se muestra
automáticamente ninguna información relativa
a la autonomía.
Pulsar este botón momentáneamente permite
visualizar la autonomía del vehículo*.
*

S

olamente en la pantalla 2
Con acceso desde el maletero
Autonomía comprendida entre 2400 y 600 km
Autonomía inferior a 600 km
A l dar el contacto, el testigo se enciende
acompañado de una señal sonora y un
mensaje (por ejemplo: "Reponer nivel de
AdBlue: Arranque imposible en x km")
indicando la autonomía de circulación
expresada en kilómetros o millas.
Durante la conducción, el mensaje aparece
cada 300 km mientras no se reponga el nivel
en el depósito.
Se ha alcanzado el nivel de reser va; se
recomienda proceder a realizar una reposición
del nivel lo antes posible.
Al dar el contacto, este testigo se enciende
acompañado de un testigo de ser vicio
encendido de forma permanente, una señal
sonora y un mensaje (por ejemplo: "Reponer
nivel de AdBlue: Arranque imposible en x
km") indicando la autonomía de circulación
expresada en kilómetros o millas.
Durante la conducción, este mensaje aparece
cada 30
segundos mientras no se reponga el
nivel de aditivo AdBlue.
Es esencial realizar una reposición de nivel
lo antes posible antes de que el depósito se
vacíe por completo; en caso contrario, el motor
podría no arrancar.
1
Instrumentación de a bordo

26

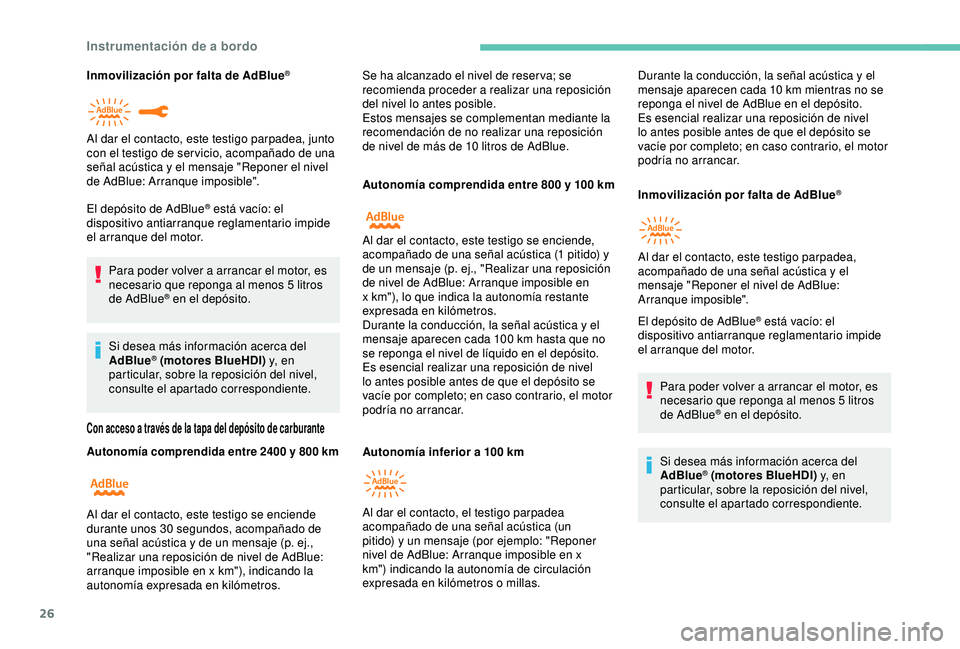

Inmovilización por falta de AdBlue®
El depósito de AdBlue® está vacío: el
dispositivo antiarranque reglamentario impide
el arranque del motor.
Para poder volver a arrancar el motor, es
necesario que reponga al menos 5
litros
de AdBlue
® en el depósito.
Si desea más información acerca del
AdBlue
® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Con acceso a través de la tapa del depósito de carburante
Autonomía comprendida entre 2400 y 800 km
Autonomía comprendida entre 800 y 100 km
A utonomía inferior a 100 km Durante la conducción, la señal acústica y el
mensaje aparecen cada 10
km mientras no se
reponga el nivel de AdBlue en el depósito.
Es esencial realizar una reposición de nivel
lo antes posible antes de que el depósito se
vacíe por completo; en caso contrario, el motor
podría no arrancar.
Inmovilización por falta de AdBlue®
El depósito de AdBlue® está vacío: el
dispositivo antiarranque reglamentario impide
el arranque del motor.
Para poder volver a arrancar el motor, es
necesario que reponga al menos 5
litros
de AdBlue
® en el depósito.
Si desea más información acerca del
AdBlue
® (motores BlueHDI) y, en
particular, sobre la reposición del nivel,
consulte el apartado correspondiente.
Al dar el contacto, este testigo parpadea, junto
con el testigo de ser vicio, acompañado de una
señal acústica y el mensaje "Reponer el nivel
de AdBlue: Arranque imposible".
Al dar el contacto, este testigo se enciende
durante unos 30

segundos, acompañado de
una señal acústica y de un mensaje (p.

ej.,
"Realizar una reposición de nivel de AdBlue:
arranque imposible en x km"), indicando la
autonomía expresada en kilómetros. Se ha alcanzado el nivel de reser va; se
recomienda proceder a realizar una reposición
del nivel lo antes posible.
Estos mensajes se complementan mediante la
recomendación de no realizar una reposición
de nivel de más de 10

litros de AdBlue.
Al dar el contacto, este testigo se enciende,
acompañado de una señal acústica (1 pitido) y
de un mensaje (p.

ej., "Realizar una reposición
de nivel de AdBlue: Arranque imposible en
x km"), lo que indica la autonomía restante
expresada en kilómetros.
Durante la conducción, la señal acústica y el
mensaje aparecen cada 100

km hasta que no
se reponga el nivel de líquido en el depósito.
Es esencial realizar una reposición de nivel
lo antes posible antes de que el depósito se
vacíe por completo; en caso contrario, el motor
podría no arrancar.
Al dar el contacto, el testigo parpadea
acompañado de una señal acústica (un
pitido) y un mensaje (por ejemplo: "Reponer
nivel de AdBlue: Arranque imposible en x
km") indicando la autonomía de circulación
expresada en kilómetros o millas. Al dar el contacto, este testigo parpadea,
acompañado de una señal acústica y el
mensaje "Reponer el nivel de AdBlue:
Arranque imposible".
Instrumentación de a bordo

27

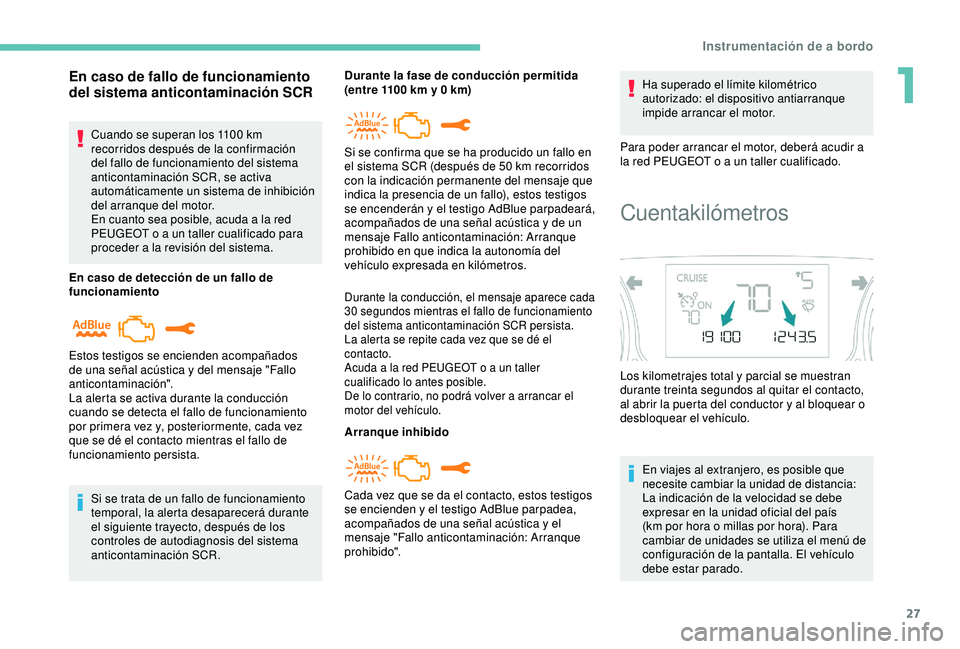

En caso de fallo de funcionamiento
del sistema anticontaminación SCR
Cuando se superan los 1100 km
r ecorridos después de la confirmación
del fallo de funcionamiento del sistema
anticontaminación SCR, se activa
automáticamente un sistema de inhibición
del arranque del motor.
En cuanto sea posible, acuda a la red
PEUGEOT o a un taller cualificado para
proceder a la revisión del sistema.
En caso de detección de un fallo de
funcionamiento
Si se trata de un fallo de funcionamiento
temporal, la alerta desaparecerá durante
el siguiente trayecto, después de los
controles de autodiagnosis del sistema
anticontaminación SCR.
Estos testigos se encienden acompañados
de una señal acústica y del mensaje "Fallo
anticontaminación".
La alerta se activa durante la conducción
cuando se detecta el fallo de funcionamiento
por primera vez y, posteriormente, cada vez
que se dé el contacto mientras el fallo de
funcionamiento persista. Durante la fase de conducción permitida
(entre 1100
km y 0 km)
Durante la conducción, el mensaje aparece cada
30
segundos mientras el fallo de funcionamiento
del sistema anticontaminación SCR persista.
La alerta se repite cada vez que se dé el
contacto.
Acuda a la red PEUGEOT o a un taller
cualificado lo antes posible.
De lo contrario, no podrá volver a arrancar el
motor del vehículo.
Arranque inhibido Ha superado el límite kilométrico
autorizado: el dispositivo antiarranque
impide arrancar el motor.
Para poder arrancar el motor, deberá acudir a
la red PEUGEOT o a un taller cualificado.
Cada vez que se da el contacto, estos testigos
se encienden y el testigo AdBlue parpadea,
acompañados de una señal acústica y el
mensaje "Fallo anticontaminación: Arranque
prohibido". Si se confirma que se ha producido un fallo en
el sistema SCR (después de 50 km recorridos
con la indicación permanente del mensaje que
indica la presencia de un fallo), estos testigos
se encenderán y el testigo AdBlue parpadeará,
acompañados de una señal acústica y de un
mensaje Fallo anticontaminación: Arranque
prohibido en que indica la autonomía del
vehículo expresada en kilómetros.
Cuentakilómetros
Los kilometrajes total y parcial se muestran
durante treinta segundos al quitar el contacto,
al abrir la puerta del conductor y al bloquear o
desbloquear el vehículo.
En viajes al extranjero, es posible que
necesite cambiar la unidad de distancia:
La indicación de la velocidad se debe
expresar en la unidad oficial del país
(km por hora o millas por hora). Para
cambiar de unidades se utiliza el menú de
configuración de la pantalla. El vehículo
debe estar parado.
1
Instrumentación de a bordo

28

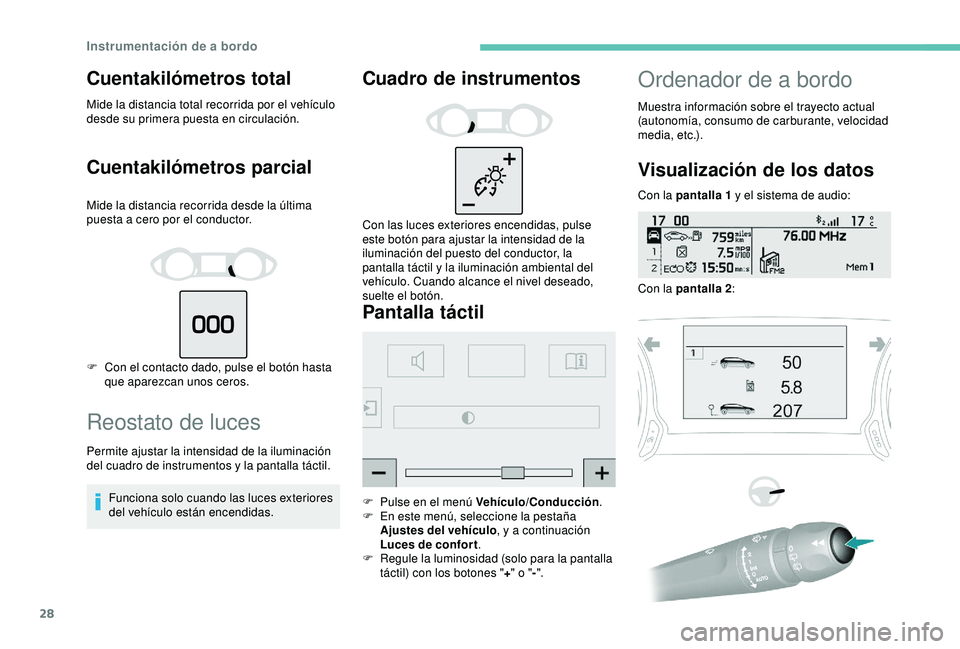

Cuentakilómetros total
Mide la distancia total recorrida por el vehículo
desde su primera puesta en circulación.
Cuentakilómetros parcial
Mide la distancia recorrida desde la última
puesta a cero por el conductor.
F
C
on el contacto dado, pulse el botón hasta
que aparezcan unos ceros.
Reostato de luces
Permite ajustar la intensidad de la iluminación
del cuadro de instrumentos y la pantalla táctil.
Funciona solo cuando las luces exteriores
del vehículo están encendidas.
Cuadro de instrumentos
Con las luces exteriores encendidas, pulse
este botón para ajustar la intensidad de la
iluminación del puesto del conductor, la
pantalla táctil y la iluminación ambiental del
vehículo. Cuando alcance el nivel deseado,
suelte el botón.
Pantalla táctil
F Pulse en el menú Vehículo/Conducción .
F E n este menú, seleccione la pestaña
Ajustes del vehículo , y a continuación
Luces de confor t .
F

R
egule la luminosidad (solo para la pantalla
táctil) con los botones " +" o " -".
Ordenador de a bordo
Muestra información sobre el trayecto actual
(autonomía, consumo de carburante, velocidad
m e d i a , e t c .) .
Visualización de los datos
Con la pantalla 1 y el sistema de audio:
Con la pantalla 2 :
Instrumentación de a bordo

29

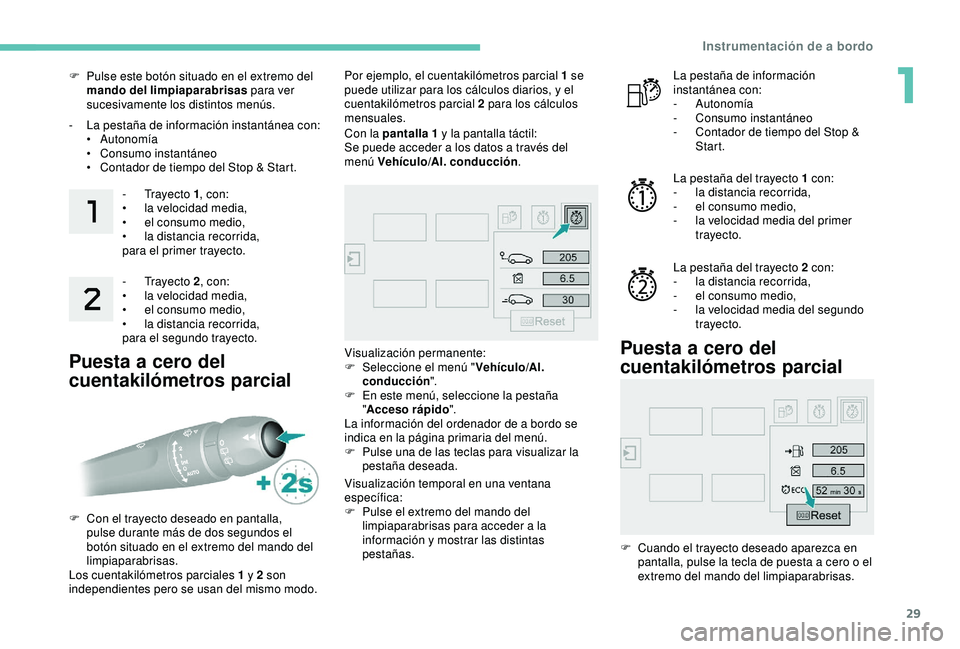

F Pulse este botón situado en el extremo del mando del limpiaparabrisas para ver
sucesivamente los distintos menús.
-
L

a pestaña de información instantánea con:
•


Autonomía
•
C

onsumo instantáneo
•

C
ontador de tiempo del Stop & Start.-
Trayecto 1, con:
•

l
a velocidad media,
•

e
l consumo medio,
•

l
a distancia recorrida,
para el primer trayecto.
-
Trayecto 2, con:
•

l
a velocidad media,
•

e
l consumo medio,
•

l
a distancia recorrida,
para el segundo trayecto.
Puesta a cero del
cuentakilómetros parcial
Por ejemplo, el cuentakilómetros parcial 1 se
puede utilizar para los cálculos diarios, y el
cuentakilómetros parcial 2 para los cálculos
mensuales.
F

C

on el trayecto deseado en pantalla,
pulse durante más de dos segundos el
botón situado en el extremo del mando del
limpiaparabrisas.
Los cuentakilómetros parciales 1 y 2 son
independientes pero se usan del mismo modo. Con la pantalla 1
y la pantalla táctil:
Se puede acceder a los datos a través del
menú Vehículo/Al. conducción .
Visualización permanente:
F

Sel
eccione el menú " Vehículo/Al.
conducción ".
F

E
n este menú, seleccione la pestaña
" Acceso rápido ".
La información del ordenador de a bordo se
indica en la página primaria del menú.
F

P
ulse una de las teclas para visualizar la
pestaña deseada.
Visualización temporal en una ventana
específica:
F

P
ulse el extremo del mando del
limpiaparabrisas para acceder a la
información y mostrar las distintas
pestañas. La pestaña de información
instantánea con:
-


Autonomía
-
C

onsumo instantáneo
-

C
ontador de tiempo del Stop &
Start.
La pestaña del trayecto 1 con:
-

l
a distancia recorrida,
-

e
l consumo medio,
-

l
a velocidad media del primer
trayecto.
La pestaña del trayecto 2 con:
-

l
a distancia recorrida,
-

e
l consumo medio,
-

l
a velocidad media del segundo
trayecto.
Puesta a cero del
cuentakilómetros parcial
F Cuando el trayecto deseado aparezca en pantalla, pulse la tecla de puesta a cero o el
extremo del mando del limpiaparabrisas.
1
Instrumentación de a bordo

30

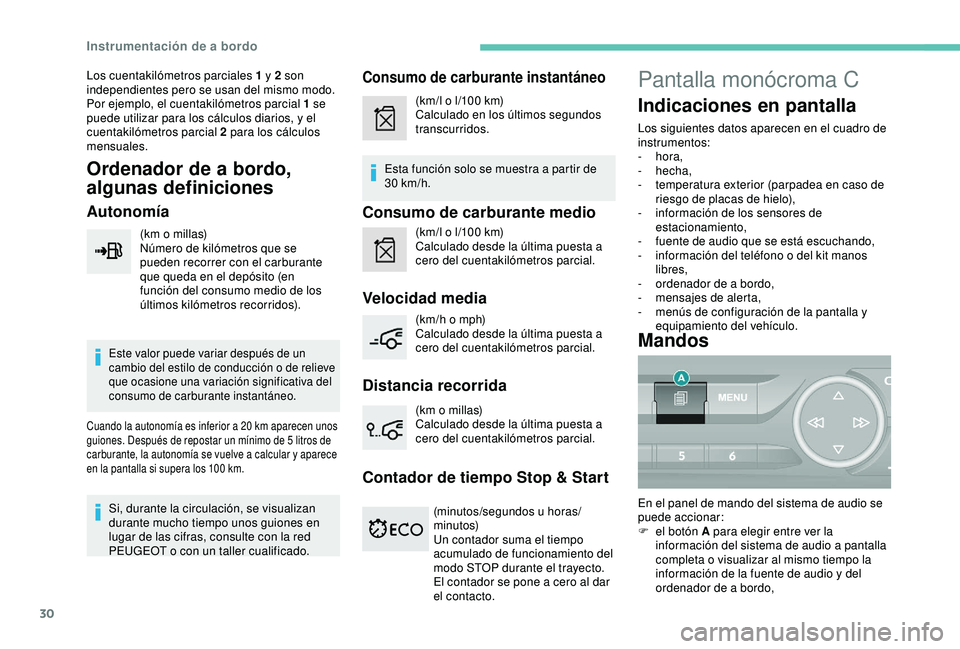

Los cuentakilómetros parciales 1 y 2 son
independientes pero se usan del mismo modo.
Por ejemplo, el cuentakilómetros parcial 1 se
puede utilizar para los cálculos diarios, y el
cuentakilómetros parcial 2 para los cálculos
mensuales.
Ordenador de a bordo,
algunas definiciones
Autonomía
(km o millas)
Número de kilómetros que se
pueden recorrer con el carburante
que queda en el depósito (en
función del consumo medio de los
últimos kilómetros recorridos).
Este valor puede variar después de un
cambio del estilo de conducción o de relieve
que ocasione una variación significativa del
consumo de carburante instantáneo.
Cuando la autonomía es inferior a 20 km aparecen unos
g uiones. Después de repostar un mínimo de 5 litros de
carburante, la autonomía se vuelve a calcular y aparece
en la pantalla si supera los 100
km.
Si, durante la circulación, se visualizan
durante mucho tiempo unos guiones en
lugar de las cifras, consulte con la red
PEUGEOT o con un taller cualificado.
Consumo de carburante instantáneo
(km/l o l/100 km)
C alculado en los últimos segundos
transcurridos.
Esta función solo se muestra a partir de
30


km/h.
Consumo de carburante medio
(km/l o l/100 km)
C alculado desde la última puesta a
cero del cuentakilómetros parcial.
Velocidad media
(km/h o mph)
Calculado desde la última puesta a
cero del cuentakilómetros parcial.
Distancia recorrida
(km o millas)
Calculado desde la última puesta a
cero del cuentakilómetros parcial.
Contador de tiempo Stop & Start
(minutos/segundos u horas/
minutos)
Un contador suma el tiempo
acumulado de funcionamiento del
modo STOP durante el trayecto.
El contador se pone a cero al dar
el contacto.
Pantalla monócroma C
Indicaciones en pantalla
Los siguientes datos aparecen en el cuadro de
instrumentos:
-
hora,
-
hecha,
-

t
emperatura exterior (parpadea en caso de
riesgo de placas de hielo),
-

i
nformación de los sensores de
estacionamiento,
-

f
uente de audio que se está escuchando,
-

i
nformación del teléfono o del kit manos
libres,
-

o
rdenador de a bordo,
-

m
ensajes de alerta,
-

m
enús de configuración de la pantalla y
equipamiento del vehículo.
Mandos
En el panel de mando del sistema de audio se
puede accionar:
F

e
l botón A para elegir entre ver la
información del sistema de audio a pantalla
completa o visualizar al mismo tiempo la
información de la fuente de audio y del
ordenador de a bordo,
Instrumentación de a bordo
