2018 Peugeot 308 Manual del propietario (in Spanish)

175

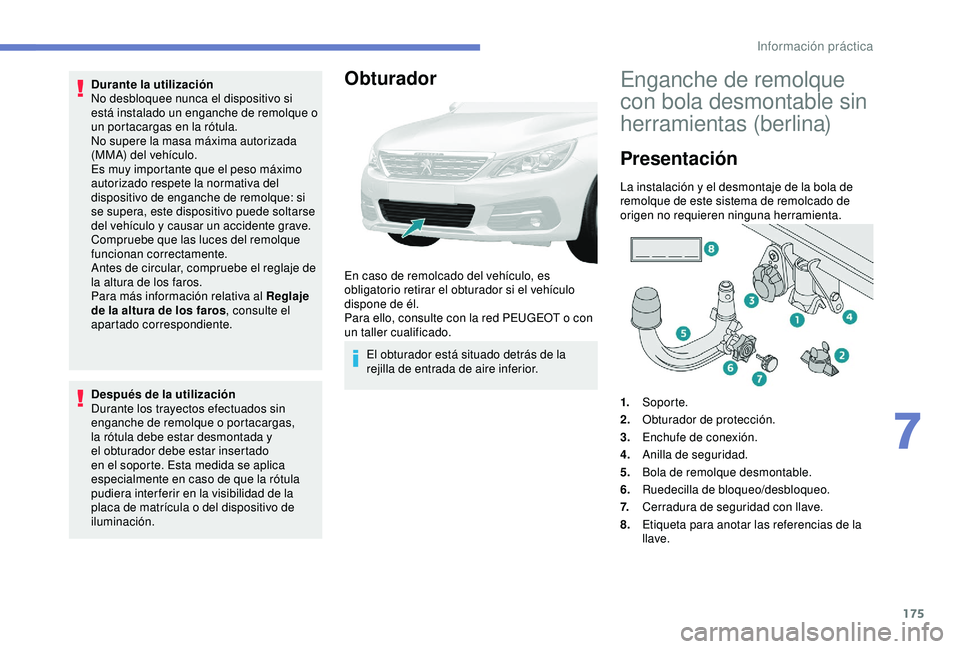

Durante la utilización
No desbloquee nunca el dispositivo si
está instalado un enganche de remolque o
un portacargas en la rótula.
No supere la masa máxima autorizada
(MMA) del vehículo.
Es muy importante que el peso máximo
autorizado respete la normativa del
dispositivo de enganche de remolque: si
se supera, este dispositivo puede soltarse
del vehículo y causar un accidente grave.
Compruebe que las luces del remolque
funcionan correctamente.
Antes de circular, compruebe el reglaje de
la altura de los faros.
Para más información relativa al Reglaje
de la altura de los faros, consulte el
apartado correspondiente.
Después de la utilización
Durante los trayectos efectuados sin
enganche de remolque o portacargas,
la rótula debe estar desmontada y
el obturador debe estar insertado
en el soporte. Esta medida se aplica
especialmente en caso de que la rótula
pudiera inter ferir en la visibilidad de la
placa de matrícula o del dispositivo de
iluminación.Obturador
En caso de remolcado del vehículo, es
obligatorio retirar el obturador si el vehículo
dispone de él.
Para ello, consulte con la red PEUGEOT o con
un taller cualificado.
El obturador está situado detrás de la
rejilla de entrada de aire inferior.
Enganche de remolque
con bola desmontable sin
herramientas (berlina)
Presentación
La instalación y el desmontaje de la bola de
remolque de este sistema de remolcado de
origen no requieren ninguna herramienta.
1.Soporte.
2. Obturador de protección.
3. Enchufe de conexión.
4. Anilla de seguridad.
5. Bola de remolque desmontable.
6. Ruedecilla de bloqueo/desbloqueo.
7. Cerradura de seguridad con llave.
8. Etiqueta para anotar las referencias de la
llave.
7
Información práctica

176
Los remolques con luces de LED no son
compatibles con el mazo de cables de
este dispositivo.
Para ver las características técnicas y,
en particular, las cargas remolcables en
función del vehículo, consulte el apartado
correspondiente.
Para conducir de forma segura con un
Dispositivo de enganche de remolque ,
consulte el apartado correspondiente.

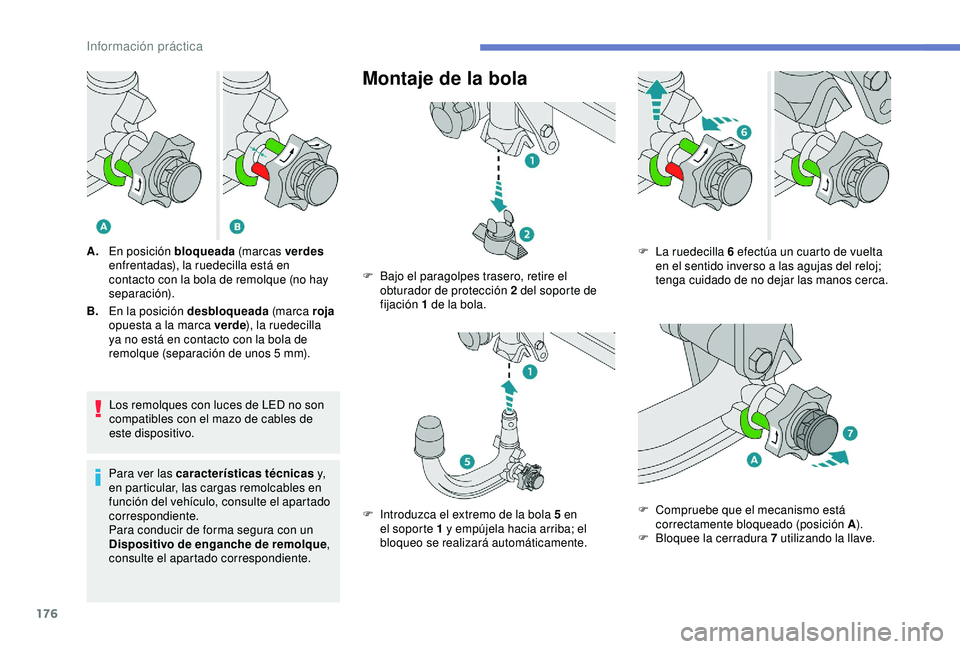

Montaje de la bola
A. En posición bloqueada (marc as verdes
enfrentadas), la ruedecilla está en
contacto con la bola de remolque (no hay
separación).
B. En la posición desbloqueada (marc a roja
opuesta a la marca verde ), la ruedecilla
ya no está en contacto con la bola de
remolque (separación de unos 5
mm).F

B
ajo el paragolpes trasero, retire el
obturador de protección 2 del soporte de
fijación 1 de la bola.
F

I
ntroduzca el extremo de la bola 5 en
el soporte 1 y empújela hacia arriba; el
bloqueo se realizará automáticamente. F
L a ruedecilla 6 efectúa un cuarto de vuelta
en el sentido inverso a las agujas del reloj;
tenga cuidado de no dejar las manos cerca.
F

C
ompruebe que el mecanismo está
correctamente bloqueado (posición A ).
F

B
loquee la cerradura 7 utilizando la llave.
Información práctica

177

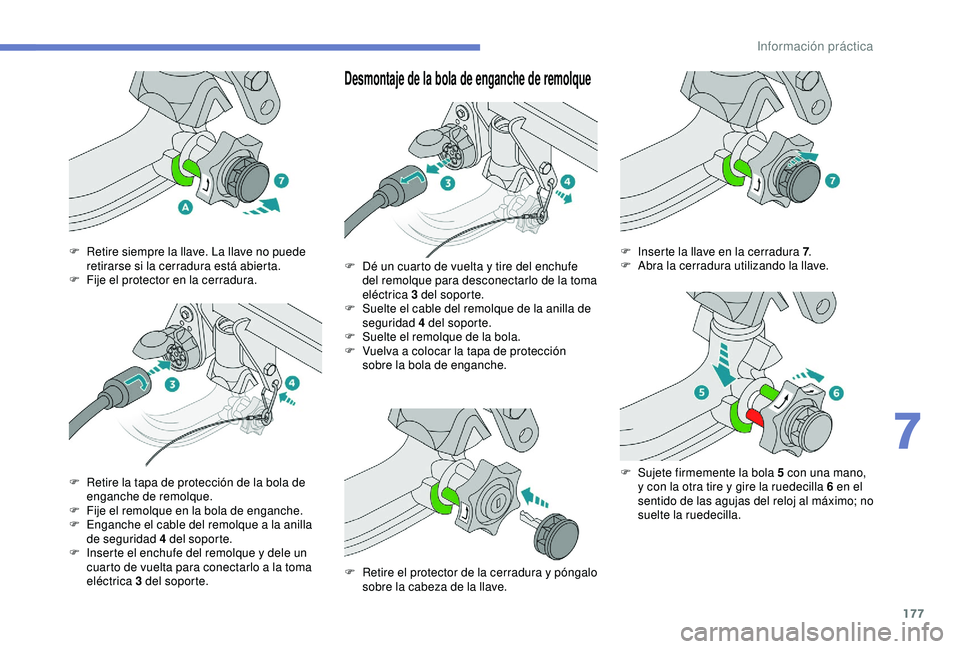

Desmontaje de la bola de enganche de remolque
F Retire siempre la llave. La llave no puede retirarse si la cerradura está abierta.
F

F
ije el protector en la cerradura.
F

R
etire la tapa de protección de la bola de
enganche de remolque.
F

F
ije el remolque en la bola de enganche.
F

E
nganche el cable del remolque a la anilla
de seguridad 4 del soporte.
F

I
nserte el enchufe del remolque y dele un
cuarto de vuelta para conectarlo a la toma
eléctrica 3 del soporte. F
D é un cuarto de vuelta y tire del enchufe
del remolque para desconectarlo de la toma
eléctrica 3 del soporte.
F

S
uelte el cable del remolque de la anilla de
seguridad 4 del soporte.
F

S
uelte el remolque de la bola.
F

V
uelva a colocar la tapa de protección
sobre la bola de enganche.
F

R
etire el protector de la cerradura y póngalo
sobre la cabeza de la llave. F
I nserte la llave en la cerradura 7
.
F A bra la cerradura utilizando la llave.
F

S
ujete firmemente la bola 5 con una mano,
y con la otra tire y gire la ruedecilla 6 en el
sentido de las agujas del reloj al máximo; no
suelte la ruedecilla.
7
Información práctica

178
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a
alta presión, la bola debe desmontarse y el
obturador debe insertarse en el soporte.Coloque la etiqueta incluida en un lugar
visible, cerca del soporte o en el interior
del maletero.
Para cualquier inter vención en el
dispositivo de enganche de remolque,
diríjase a la red PEUGEOT o a un taller
cualificado.
Enganche de remolque
con bola desmontable sin
herramientas (SW)
Presentación
F Extraiga la bola por la base de su soporte 1 .
F S uelte la ruedecilla; esta se bloquea
automáticamente en posición desbloqueada
(posición B ).
F

V
uelva a montar el obturador de protección
2 en el soporte 1 .
F

G
uarde con cuidado la bola de enganche
de remolque en su funda protegida de los
golpes y la suciedad. La instalación y el desmontaje de la bola de
remolque de este sistema de remolcado de
origen no requieren ninguna herramienta. 1.
Soporte.
2. Obturador de protección.
3. Anilla de seguridad.
4. Enchufe de conexión.
5. Bola de remolque desmontable.
6. Cerrojo de bloqueo/desbloqueo.
7. Pestillo de bloqueo/desbloqueo.
8. Cerradura de seguridad con llave.
9. Tapón de protección del sistema de
bloqueo.
10. Bolsa de almacenamiento.
Información práctica

179

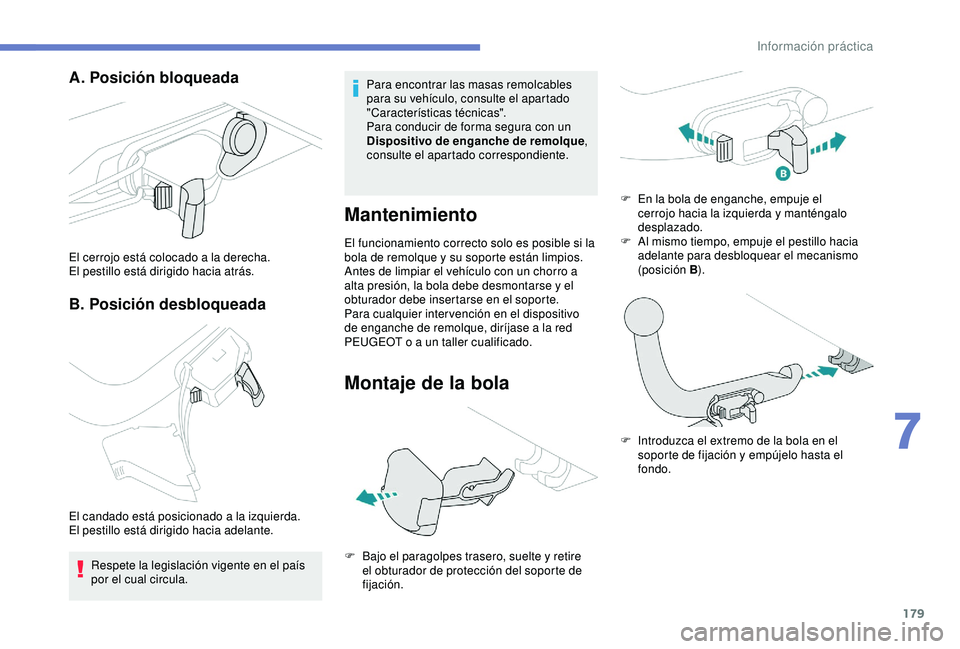

A. Posición bloqueada
B. Posición desbloqueada
El cerrojo está colocado a la derecha.
El pestillo está dirigido hacia atrás.
El candado está posicionado a la izquierda.
El pestillo está dirigido hacia adelante. Respete la legislación vigente en el país
por el cual circula. Para encontrar las masas remolcables
para su vehículo, consulte el apartado
"Características técnicas".
Para conducir de forma segura con un
Dispositivo de enganche de remolque
,
consulte el apartado correspondiente.
Mantenimiento
El funcionamiento correcto solo es posible si la
bola de remolque y su soporte están limpios.
Antes de limpiar el vehículo con un chorro a
alta presión, la bola debe desmontarse y el
obturador debe insertarse en el soporte.
Para cualquier intervención en el dispositivo
de enganche de remolque, diríjase a la red
PEUGEOT o a un taller cualificado.
Montaje de la bola
F Bajo el paragolpes trasero, suelte y retire el obturador de protección del soporte de
fijación. F

E
n la bola de enganche, empuje el
cerrojo hacia la izquierda y manténgalo
desplazado.
F
A
l mismo tiempo, empuje el pestillo hacia
adelante para desbloquear el mecanismo
(posición B ).
F
I
ntroduzca el extremo de la bola en el
soporte de fijación y empújelo hasta el
fondo.
7
Información práctica

180

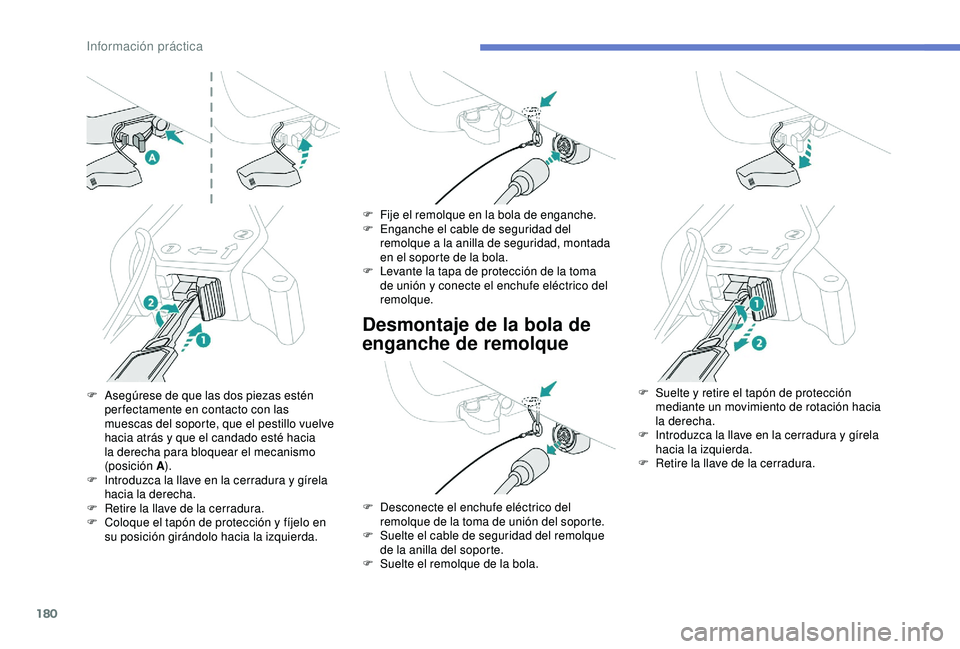

Desmontaje de la bola de
enganche de remolque
F Asegúrese de que las dos piezas estén per fectamente en contacto con las
muescas del soporte, que el pestillo vuelve
hacia atrás y que el candado esté hacia
la derecha para bloquear el mecanismo
(posición A ).
F

I
ntroduzca la llave en la cerradura y gírela
hacia la derecha.
F

R
etire la llave de la cerradura.
F

C
oloque el tapón de protección y fíjelo en
su posición girándolo hacia la izquierda. F

F
ije el remolque en la bola de enganche.
F
E
nganche el cable de seguridad del
remolque a la anilla de seguridad, montada
en el soporte de la bola.
F
L
evante la tapa de protección de la toma
de unión y conecte el enchufe eléctrico del
remolque.
F
D
esconecte el enchufe eléctrico del
remolque de la toma de unión del soporte.
F

S
uelte el cable de seguridad del remolque
de la anilla del soporte.
F

S
uelte el remolque de la bola.F
S uelte y retire el tapón de protección
mediante un movimiento de rotación hacia
la derecha.
F

I
ntroduzca la llave en la cerradura y gírela
hacia la izquierda.
F

R
etire la llave de la cerradura.
Información práctica

181

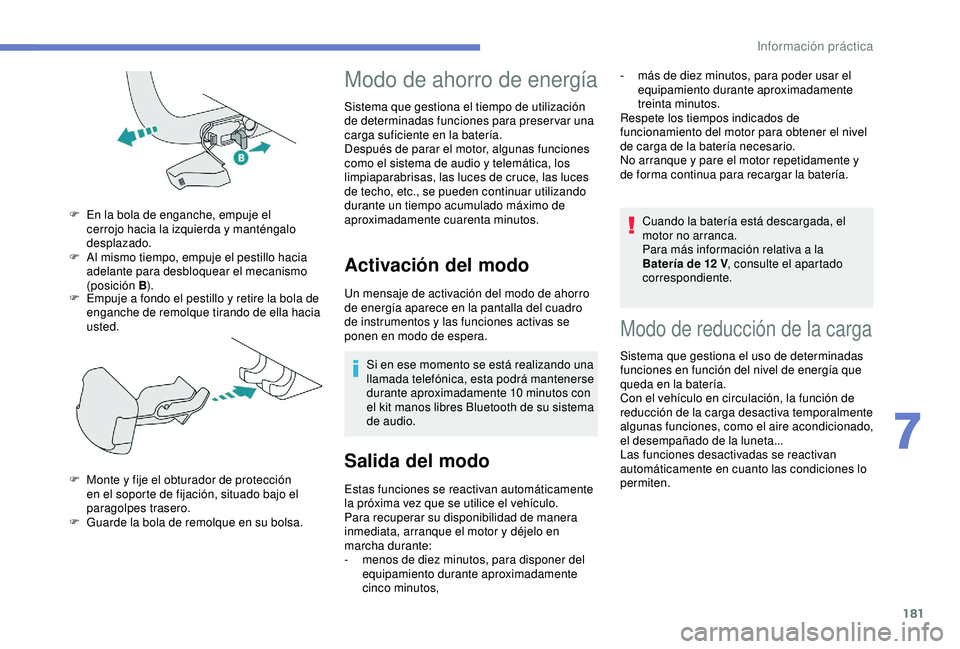

F Empuje a fondo el pestillo y retire la bola de enganche de remolque tirando de ella hacia
usted.
F

E
n la bola de enganche, empuje el
cerrojo hacia la izquierda y manténgalo
desplazado.
F
A
l mismo tiempo, empuje el pestillo hacia
adelante para desbloquear el mecanismo
(posición B ).
F
M
onte y fije el obturador de protección
en el soporte de fijación, situado bajo el
paragolpes trasero.
F

G
uarde la bola de remolque en su bolsa.
Modo de ahorro de energía
Sistema que gestiona el tiempo de utilización
de determinadas funciones para preservar una
carga suficiente en la batería.
Después de parar el motor, algunas funciones
como el sistema de audio y telemática, los
limpiaparabrisas, las luces de cruce, las luces
de techo, etc., se pueden continuar utilizando
durante un tiempo acumulado máximo de
aproximadamente cuarenta minutos.
Activación del modo
Un mensaje de activación del modo de ahorro
de energía aparece en la pantalla del cuadro
de instrumentos y las funciones activas se
ponen en modo de espera.Si en ese momento se está realizando una
llamada telefónica, esta podrá mantenerse
durante aproximadamente 10
minutos con
el kit manos libres Bluetooth de su sistema
de audio.
Salida del modo
Estas funciones se reactivan automáticamente
la próxima vez que se utilice el vehículo.
Para recuperar su disponibilidad de manera
inmediata, arranque el motor y déjelo en
marcha durante:
-

m
enos de diez minutos, para disponer del
equipamiento durante aproximadamente
cinco minutos, Cuando la batería está descargada, el
motor no arranca.
Para más información relativa a la
Batería de 12
V
, consulte el apartado
correspondiente.
Modo de reducción de la carga
Sistema que gestiona el uso de determinadas
funciones en función del nivel de energía que
queda en la batería.
Con el vehículo en circulación, la función de
reducción de la carga desactiva temporalmente
algunas funciones, como el aire acondicionado,
el desempañado de la luneta...
Las funciones desactivadas se reactivan
automáticamente en cuanto las condiciones lo
permiten. -
m
ás de diez minutos, para poder usar el
equipamiento durante aproximadamente
treinta minutos.
Respete los tiempos indicados de
funcionamiento del motor para obtener el nivel
de carga de la batería necesario.
No arranque y pare el motor repetidamente y
de forma continua para recargar la batería.
7
Información práctica

182

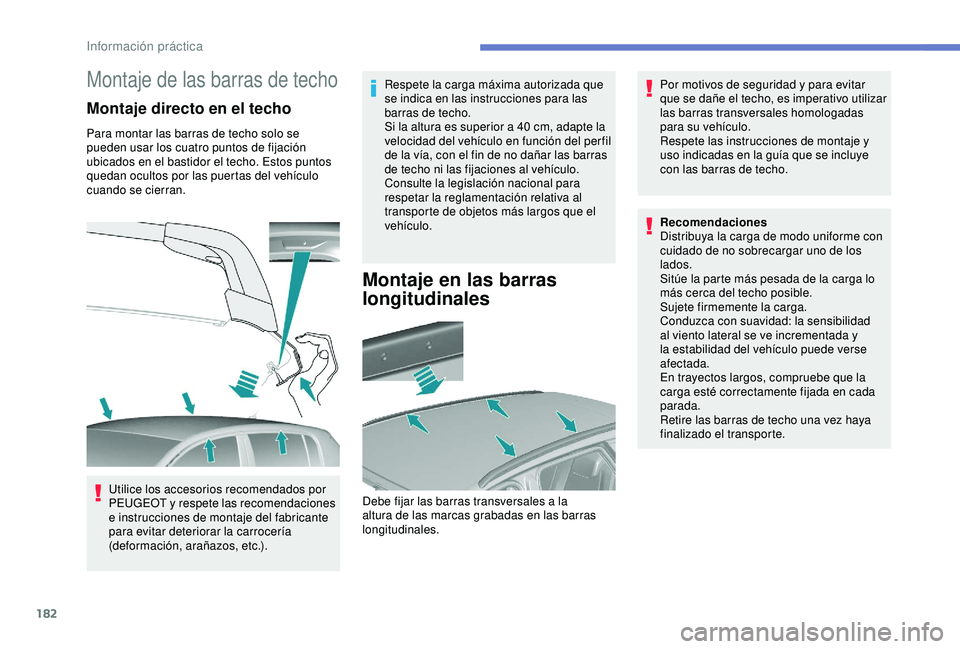

Montaje de las barras de techo
Montaje directo en el techo
Para montar las barras de techo solo se
pueden usar los cuatro puntos de fijación
ubicados en el bastidor el techo. Estos puntos
quedan ocultos por las puertas del vehículo
cuando se cierran.Utilice los accesorios recomendados por
PEUGEOT y respete las recomendaciones
e instrucciones de montaje del fabricante
para evitar deteriorar la carrocería
(deformación, arañazos, etc.). Respete la carga máxima autorizada que
se indica en las instrucciones para las
barras de techo.
Si la altura es superior a 40
cm, adapte la
velocidad del vehículo en función del per fil
de la vía, con el fin de no dañar las barras
de techo ni las fijaciones al vehículo.
Consulte la legislación nacional para
respetar la reglamentación relativa al
transporte de objetos más largos que el
vehículo.
Montaje en las barras
longitudinales
Por motivos de seguridad y para evitar
que se dañe el techo, es imperativo utilizar
las barras transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y
uso indicadas en la guía que se incluye
con las barras de techo.
Debe fijar las barras transversales a la
altura de las marcas grabadas en las barras
longitudinales. Recomendaciones
Distribuya la carga de modo uniforme con
cuidado de no sobrecargar uno de los
lados.
Sitúe la parte más pesada de la carga lo
más cerca del techo posible.
Sujete firmemente la carga.
Conduzca con suavidad: la sensibilidad
al viento lateral se ve incrementada y
la estabilidad del vehículo puede verse
afectada.
En trayectos largos, compruebe que la
carga esté correctamente fijada en cada
parada.
Retire las barras de techo una vez haya
finalizado el transporte.
Información práctica
