2018 Peugeot 308 Kezelési útmutató (in Hungarian)

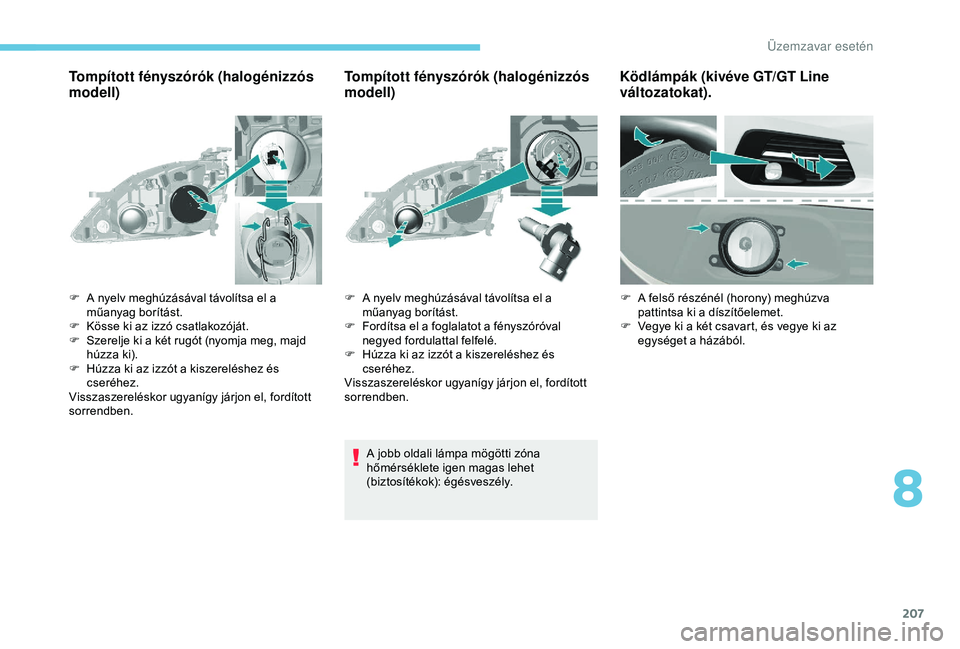

207
Tompított fényszórók (halogénizzós
modell)Tompított fényszórók (halogénizzós
modell)
A jobb oldali lámpa mögötti zóna
hőmérséklete igen magas lehet
(biztosítékok): égésveszély.
F

A n

yelv meghúzásával távolítsa el a
műanyag borítást.
F

K

össe ki az izzó csatlakozóját.
F

S

zerelje ki a két rugót (nyomja meg, majd
húzza ki).
F

H

úzza ki az izzót a kiszereléshez és
cseréhez.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben. F

A n
yelv meghúzásával távolítsa el a
műanyag borítást.
F

F
ordítsa el a foglalatot a fényszóróval
negyed fordulattal felfelé.
F

H
úzza ki az izzót a kiszereléshez és
cseréhez.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Ködlámpák (kivéve GT/GT Line
változatokat).
F A felső részénél (horony) meghúzva pattintsa ki a díszítőelemet.
F

V
egye ki a két csavart, és vegye ki az
egységet a házából.
8
Üzemzavar esetén

208
Irányjelzők (halogén modell)
A ( jobb vagy bal oldali) irányjelző gyors
villogása azt jelzi, hogy az adott oldali
irányjelző egyik izzója meghibásodott.Az irányjelző izzója a fényszóró alatt
helyezkedik el.
F

A f
első részénél (horony) meghúzva
pattintsa ki a díszítőelemet.
F
C
savarja ki a foglalatot (1/4 fordulattal).
F
C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.Beépített oldalsó ismétlő
irányjelzők (LED)
Külső visszapillantó tükrök
szpotlámpái (LED)
F Kösse ki a csatlakozót.
F C savarja ki a foglalatot, 1/4 fordulattal.
F

V
egye ki az izzófoglalatot.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben, majd
pattintsa a helyére a díszítőelemet. F

C
savarja ki a foglalatot, 1/4 fordulattal.
F
V
egye ki az izzófoglalatot.
F
C
serélje ki a meghibásodott izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
Üzemzavar esetén

209
Hátsó lámpák (szedán)
1.Helyzetjelzők (fénykibocsátó diódák –
LED).
2. Tolatólámpák (W16W).
3. Irányjelzők (PY21W borostyánszínű).
4. Féklámpák (fénykibocsátó diódák – LED).
5. Ködlámpa (P21W)
Tolatólámpák, irányjelzők
(a sárvédőkön) Ködzárfény (a csomagtérfedélen)
F Nyissa ki a csomagtérajtót, majd távolítsa el
a takarófedelet. F

K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a lámpatest rögzítőanyáját.
F
K
ívülről óvatosan emelje ki a lámpatestet.
F
C
savarja ki (negyed fordulattal) a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
F N yissa ki a csomagtérajtót, majd távolítsa el
a nagy műanyag takarófedelet.
Hátsó lámpák (SW)
F Pattintsa ki a két fedelet, bal és jobb oldalon.
F

C
savarozza ki a két nyílásban található
csavarokat.
F

A l
ámpa csatlakozójához való
hozzáféréshez pattintsa le a
csomagtérkárpitot.
F

K
össe ki a lámpa csatlakozóját.
F

T
ávolítsa el a lámpatest rögzítőanyáját.
F

K
ívülről óvatosan emelje ki a lámpatestet.
F

C
savarja ki (negyed fordulattal) a foglalatot,
majd cserélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
1. Helyzetjelzők (fénykibocsátó diódák –
LED).
8
Üzemzavar esetén

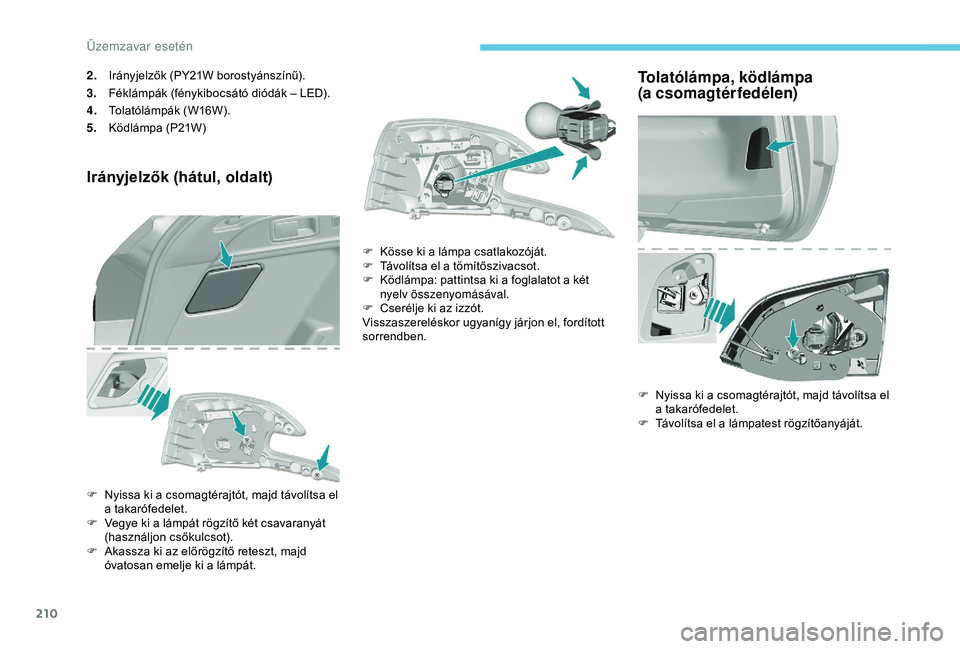

210
2.Irányjelzők (PY21W borostyánszínű).
3. Féklámpák (fénykibocsátó diódák – LED).
4. Tolatólámpák (W16W).
5. Ködlámpa (P21W)
Irányjelzők (hátul, oldalt)
F Nyissa ki a csomagtérajtót, majd távolítsa el
a takarófedelet.
F

V
egye ki a lámpát rögzítő két csavaranyát
(használjon csőkulcsot).
F

A
kassza ki az előrögzítő reteszt, majd
óvatosan emelje ki a lámpát. F

K
össe ki a lámpa csatlakozóját.
F
T
ávolítsa el a tömítőszivacsot.
F
K
ödlámpa: pattintsa ki a foglalatot a két
nyelv összenyomásával.
F
C
serélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Tolatólámpa, ködlámpa
(a csomagtérfedélen)
F Nyissa ki a csomagtérajtót, majd távolítsa el
a takarófedelet.
F

T
ávolítsa el a lámpatest rögzítőanyáját.
Üzemzavar esetén

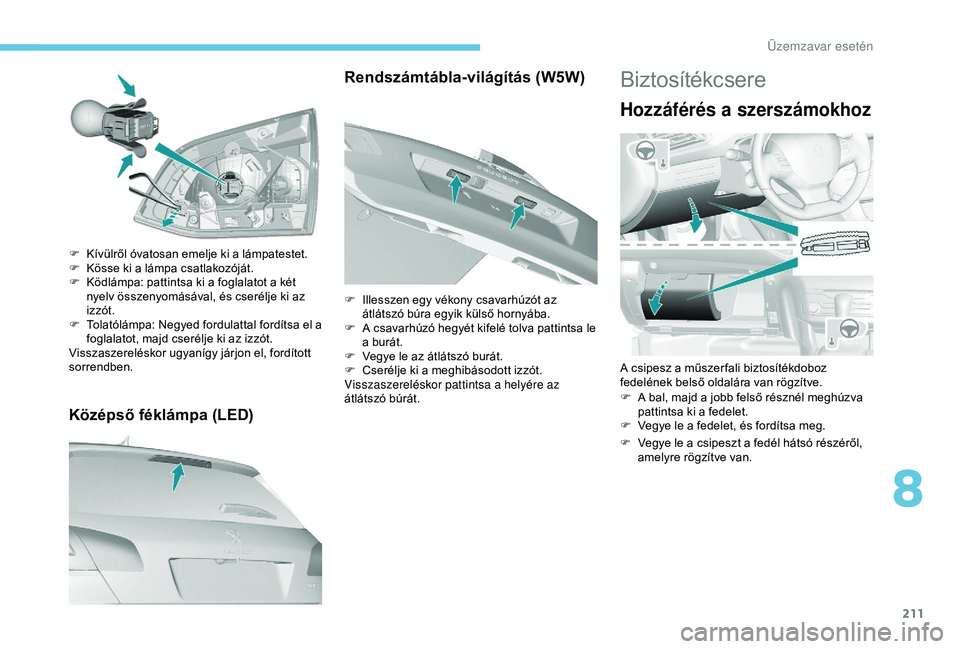

211
Középső féklámpa (LED)
F Kívülről óvatosan emelje ki a lámpatestet.
F K össe ki a lámpa csatlakozóját.
F

K
ödlámpa: pattintsa ki a foglalatot a két
nyelv összenyomásával, és cserélje ki az
izzót.
F

T
olatólámpa: Negyed fordulattal fordítsa el a
foglalatot, majd cserélje ki az izzót.
Visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Rendszámtábla-világítás (W5W)
F Illesszen egy vékony csavarhúzót az átlátszó búra egyik külső hornyába.
F

A c
savarhúzó hegyét kifelé tolva pattintsa le
a burát.
F

V
egye le az átlátszó burát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
Biztosítékcsere
Hozzáférés a szerszámokhoz
A csipesz a műszer fali biztosítékdoboz
fedelének belső oldalára van rögzítve.
F

A b
al, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
F

V
egye le a fedelet, és fordítsa meg.
F

V
egye le a csipeszt a fedél hátsó részéről,
amelyre rögzítve van.
8
Üzemzavar esetén

212
Biztosítékcsere
A biztosíték cseréje előtt:
F k i kell deríteni és meg kell szüntetni a hiba
okát,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

a
zonosítani kell a hibás biztosítékot a
meglévő kiosztási táblázatok és ábrák
alapján.
A biztosíték eltávolításakor vagy beszerelésekor
mindenképpen végezze el az alábbiakat:
F

a b
iztosítékot a speciális csipesz segítségével
kell eltávolítani a foglalatból, és ellenőrizni kell
a szál állapotát,
F

a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal kell helyettesíteni.
Eltérő áramerősségű biztosíték használata
a gépjármű meghibásodásához vezethet
(tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
A hozzárendelési táblázatokban nem
szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
Az elektromos tartozékok felszerelése
Járművének elektromos rendszerét
standard vagy választható
berendezésekkel való működésre
tervezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez, és
ellenőrizze, hogy kompatibilisek-e.
A PEUGEOT semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT
által ajánlott, nem általa szállított, vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10
milliampert.
Jó Rossz Csipesz
Műszerfali biztosítékok
A biztosítékdoboz a műszer fal alsó részén
található (bal oldalon).
Hozzáférés a biztosítékokhoz
F A bal, majd a jobb felső résznél meghúzva
pattintsa ki a fedelet.
Üzemzavar esetén

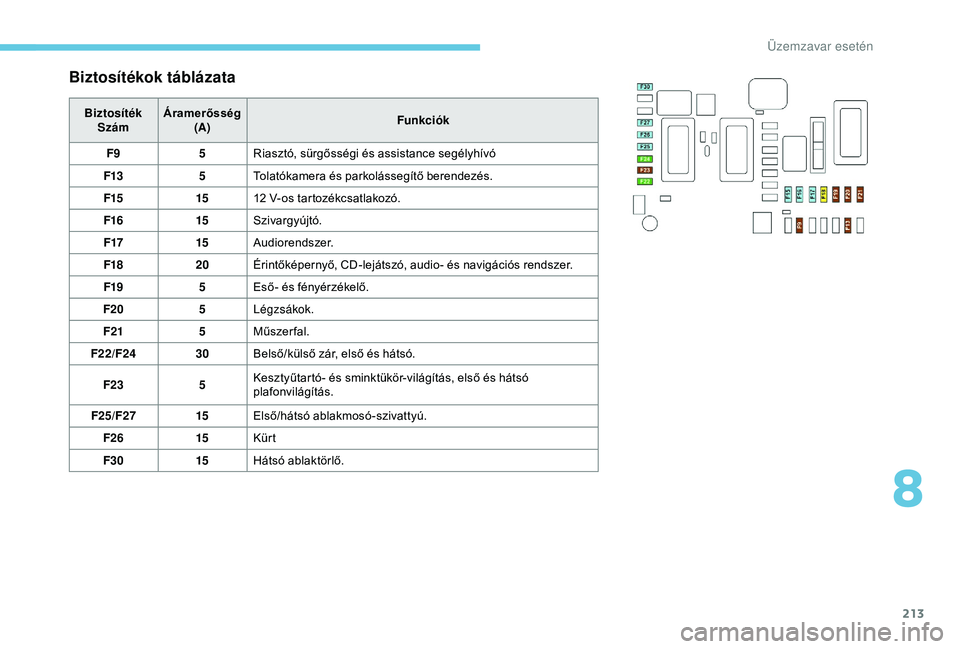

213
Biztosítékok táblázata
BiztosítékSzám Áramerősség
(A) Funkciók
F9 5Riasztó, sürgősségi és assistance segélyhívó
F13 5Tolatókamera és parkolássegítő berendezés.
F15 1512
V-os tartozékcsatlakozó.
F16 15Szivargyújtó.
F17 15Audiorendszer.
F18 20Érintőképernyő, CD-lejátszó, audio- és navigációs rendszer.
F19 5Eső- és fényérzékelő.
F20 5Légzsákok.
F21 5Műszerfal.
F22/F24 30Belső/külső zár, első és hátsó.
F23 5Kesztyűtartó- és sminktükör-világítás, első és hátsó
plafonvilágítás.
F25/F27 15Első/hátsó ablakmosó-szivattyú.
F26 15Kürt
F30 15Hátsó ablaktörlő.
8
Üzemzavar esetén

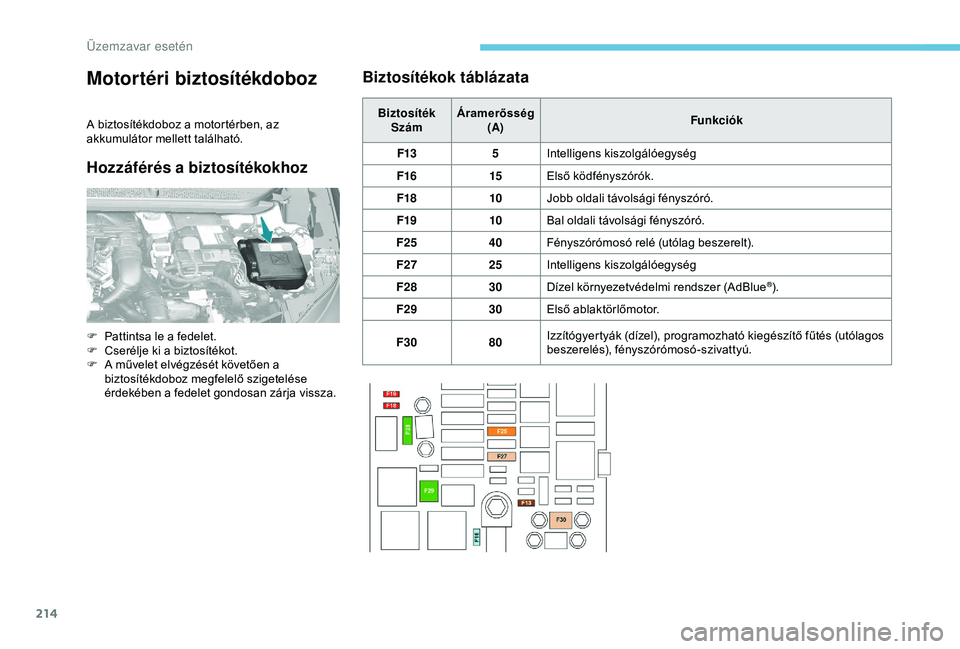

214
Motortéri biztosítékdoboz
A biztosítékdoboz a motortérben, az
akkumulátor mellett található.
Hozzáférés a biztosítékokhozBiztosítékok táblázata
Biztosíték
Szám Áramerősség
(A) Funkciók
F13 5Intelligens kiszolgálóegység
F16 15Első ködfényszórók.
F18 10Jobb oldali távolsági fényszóró.
F19 10Bal oldali távolsági fényszóró.
F25 40Fényszórómosó relé (utólag beszerelt).
F27 25Intelligens kiszolgálóegység
F28 30Dízel környezetvédelmi rendszer (AdBlue
®).
F29 30Első ablaktörlőmotor.
F30 80Izzítógyertyák (dízel), programozható kiegészítő fűtés (utólagos
beszerelés), fényszórómosó-szivattyú.
F

P

attintsa le a fedelet.
F

C

serélje ki a biztosítékot.
F

A m

űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja vissza.
Üzemzavar esetén
