2018 Peugeot 308 Kezelési útmutató (in Hungarian)

175
Használat közben
Ne reteszelje ki a berendezést mindaddig,
amíg a vontatmány vagy szállítóeszköz a
vonófejre van szerelve.
Ne lépje túl a gépjármű legnagyobb
megengedett vontatható tömegét.
Az engedélyezett maximális
rakománytömegbe az utánfutó tömegét is
bele kell számolni: ezt túllépve az utánfutó
leoldódhat a gépkocsiról, ami súlyos
baleset kockázattal jár.
Ellenőrizze az utánfutó világításának
megfelelő működését.
Mielőtt elindul, ellenőrizze a fényszórók
beállítását.
A fényszóró vetítési magasságának
beállításáról bővebben lásd a megfelelő
részt.
Használat után
Ha utazásához nem használ utánfutót
vagy szállítóeszközt, a vonófejet szerelje
le és a védődugaszt tegye a helyére. Ez
különösen fontos abban az esetben, ha a
vonófej eltakarná a rendszámtáblát vagy
a lámpákat.Záróelem
Vontatáskor feltétlenül el kell távolítani a
záróelemet, ha gépjárműve rendelkezik
ilyennel.
Keresse fel a PEUGEOT hálózatot vagy egy
szakszerviz kereskedést.
Vakdugó az alsó légbeszívó mögött.

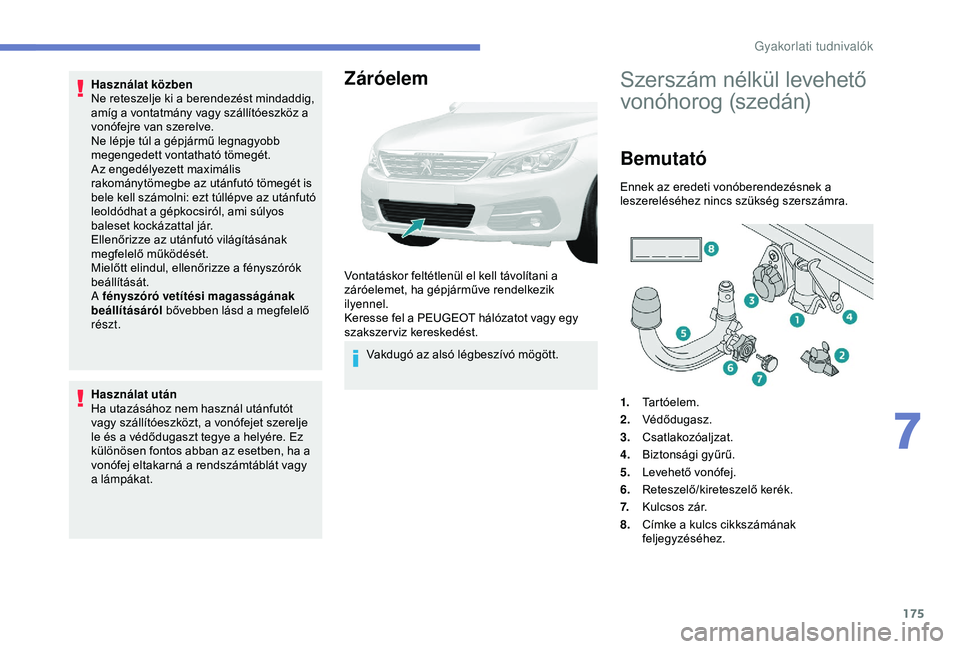

Szerszám nélkül levehető
vonóhorog (szedán)
Bemutató
Ennek az eredeti vonóberendezésnek a
leszereléséhez nincs szükség szerszámra.
1.Tartóelem.
2. Védődugasz.
3. Csatlakozóaljzat.
4. Biztonsági gyűrű.
5. Levehető vonófej.
6. Reteszelő/kireteszelő kerék.
7. Kulcsos zár.
8. Címke a kulcs cikkszámának
feljegyzéséhez.
7
Gyakorlati tudnivalók

176
A LED lámpákkal szerelt utánfutók nem
kompatibilisek az eszköz kábelkötegével.
A műszaki jellemzőket és különösen
a járművel vontatható tömegeket a
megfelelő részben találja.
A vonóhorog rendszerrel történő
biztonságos közlekedésre vonatkozó
vezetési tanácsokról bővebben ld. a
megfelelő részt.

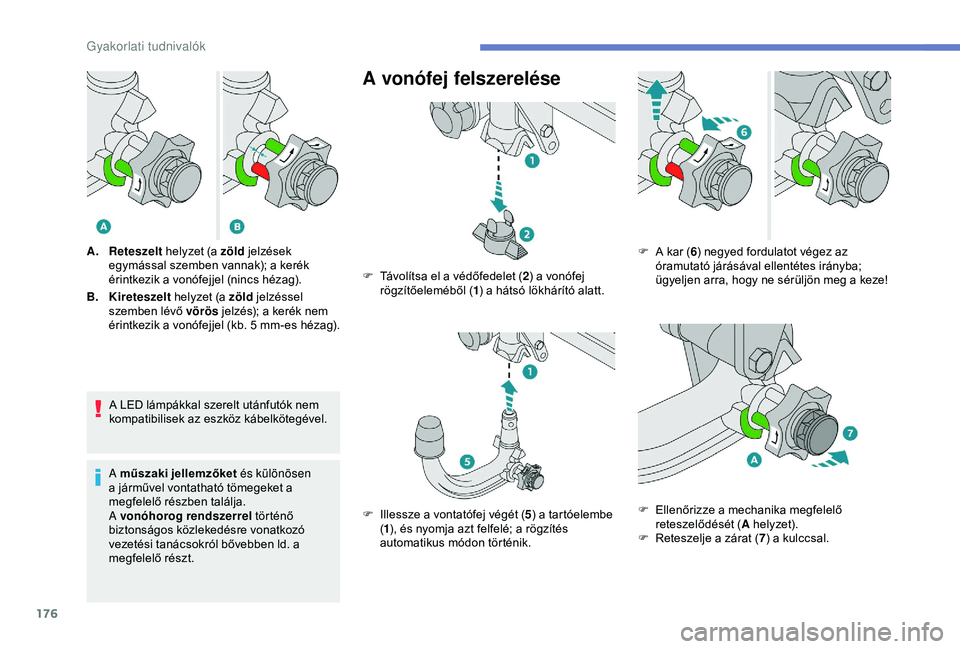

A vonófej felszerelése
A. Reteszelt helyzet (a zöld jelzések
egymással szemben vannak); a kerék
érintkezik a vonófejjel (nincs hézag).
B. Kireteszelt helyzet (a zöld jelzéssel
szemben lévő vörös jelzés); a kerék nem
érintkezik a vonófejjel (kb. 5
mm-es hézag).F

T
ávolítsa el a védőfedelet (2) a vonófej
rögzítőeleméből ( 1) a hátsó lökhárító alatt.
F

I
llessze a vontatófej végét (5) a tartóelembe
( 1 ), és nyomja azt felfelé; a rögzítés
automatikus módon történik. F
A k ar (6) negyed fordulatot végez az
óramutató járásával ellentétes irányba;
ügyeljen arra, hogy ne sérüljön meg a keze!
F

E
llenőrizze a mechanika megfelelő
reteszelődését ( A helyzet).
F

R
eteszelje a zárat (7) a kulccsal.
Gyakorlati tudnival

177

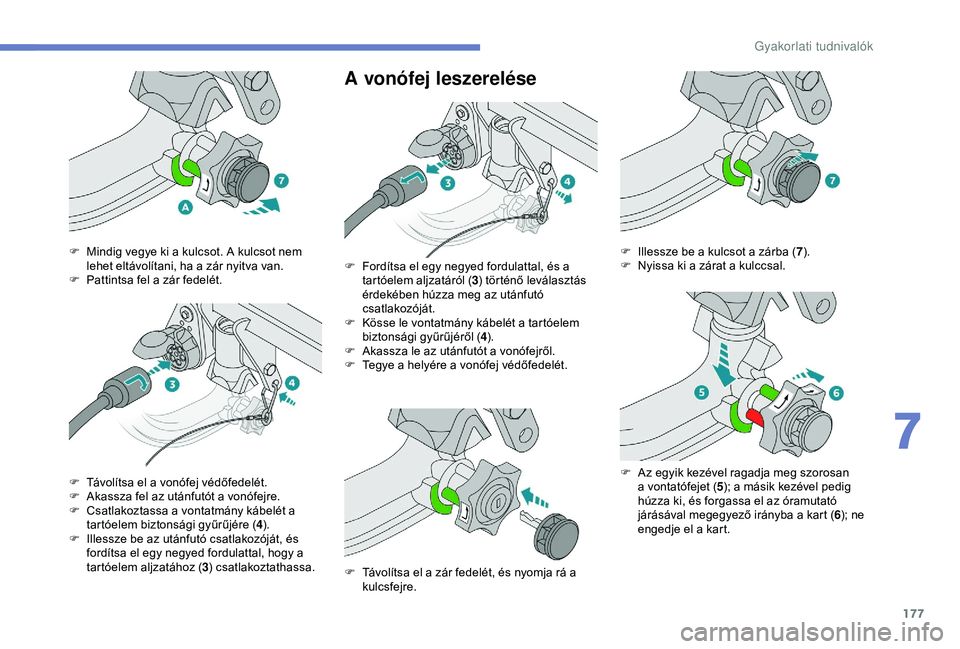

A vonófej leszerelése
F Mindig vegye ki a kulcsot. A kulcsot nem lehet eltávolítani, ha a zár nyitva van.
F

P
attintsa fel a zár fedelét.
F

T
ávolítsa el a vonófej védőfedelét.
F

A
kassza fel az utánfutót a vonófejre.
F

C
satlakoztassa a vontatmány kábelét a
tartóelem biztonsági gyűrűjére ( 4).
F

I
llessze be az utánfutó csatlakozóját, és
fordítsa el egy negyed fordulattal, hogy a
tartóelem aljzatához ( 3) csatlakoztathassa. F
F ordítsa el egy negyed fordulattal, és a
tartóelem aljzatáról ( 3) történő leválasztás
érdekében húzza meg az utánfutó
csatlakozóját.
F

K
össe le vontatmány kábelét a tartóelem
biztonsági gyűrűjéről ( 4).
F

A
kassza le az utánfutót a vonófejről.
F

T
egye a helyére a vonófej védőfedelét.
F

T
ávolítsa el a zár fedelét, és nyomja rá a
kulcsfejre. F
I llessze be a kulcsot a zárba (
7).
F N yissa ki a zárat a kulccsal.
F

A
z egyik kezével ragadja meg szorosan
a vontatófejet ( 5); a másik kezével pedig
húzza ki, és forgassa el az óramutató
járásával megegyező irányba a kart ( 6); ne
engedje el a kart.
7
Gyakorlati tudnivalók

178
Karbantartás
A működés csak akkor megfelelő, ha a vonófej
és a tartóelem is tiszta.
A gépjármű nagynyomású mosóval történő
tisztítása előtt a vonófejet le kell szerelni, és a
védőborítást rá kell helyezni a tartóelemre.A mellékelt címkét helyezze jól látható
helyre, a tartóelem közelébe vagy a
csomagtartóba.
A vonóberendezésen történő
beavatkozással kapcsolatban forduljon
a PEUGEOT hálózathoz vagy egy
szakszervizhez.

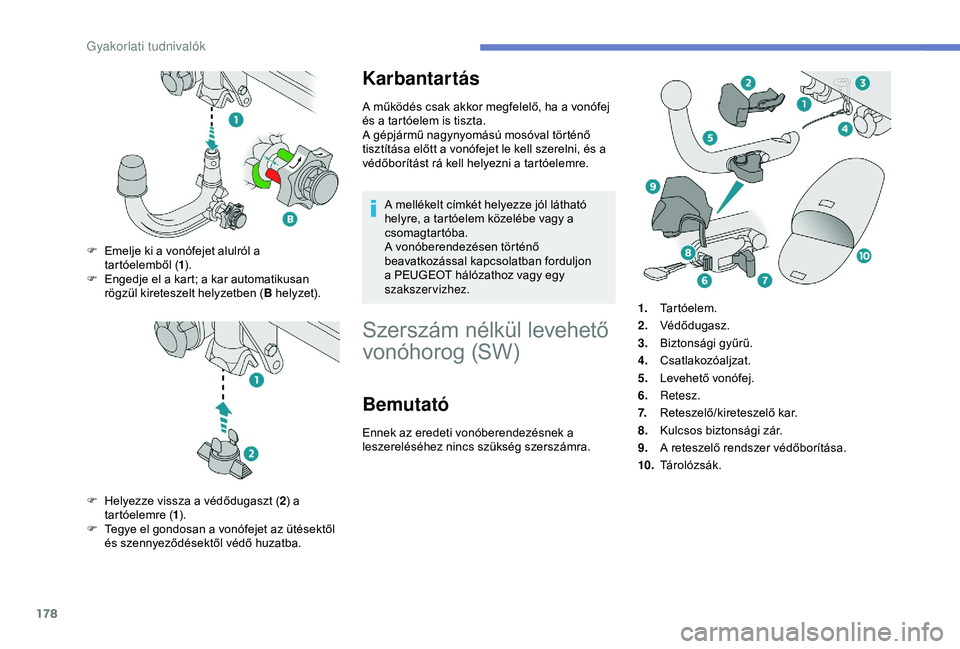

Szerszám nélkül levehető
vonóhorog (SW)
Bemutató
F Emelje ki a vonófejet alulról a tartóelemből ( 1).
F

E
ngedje el a kart; a kar automatikusan
rögzül kireteszelt helyzetben ( B helyzet).
F

H
elyezze vissza a védődugaszt ( 2) a
tartóelemre ( 1).
F

T
egye el gondosan a vonófejet az ütésektől
és szennyeződésektől védő huzatba. Ennek az eredeti vonóberendezésnek a
leszereléséhez nincs szükség szerszámra. 1.
Tartóelem.
2. Védődugasz.
3. Biztonsági gyűrű.
4. Csatlakozóaljzat.
5. Levehető vonófej.
6. Retesz.
7. Reteszelő/kireteszelő kar.
8. Kulcsos biztonsági zár.
9. A reteszelő rendszer védőborítása.
10. Tárolózsák.
Gyakorlati tudnivalók

179
A. Reteszelt helyzet
B. Kireteszelt helyzet
A retesz jobbra tolt helyzetben van.
A kar hátrafelé néz.
A retesz balra tolt helyzetben van.
A kar előrefelé néz. Kérjük, tartsa be annak az országnak az
előírásait, ahol közlekedik. A vontatható tömeggel kapcsolatos
adatokért lásd: „Műszaki adatok”.
A Vonóeszközzel
történő biztonságos
közlekedésre vonatkozó vezetési
tanácsokról bővebben lásd a megfelelő
részt.
Karbantartás
A működés csak akkor megfelelő, ha a vonófej
és a tartóelem is tiszta.
A gépjármű nagynyomású mosóval történő
tisztítása előtt a vonófejet le kell szerelni, és a
védőborítást rá kell helyezni a tartóelemre.
A vonóberendezésen történő beavatkozással
kapcsolatban forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
A vonófej felszerelése
F Pattintsa le és távolítsa el a tartóelem védődugaszát a hátsó lökhárító alatt. F

A v
onófejen nyomja balra és tartsa
benyomva a reteszt.
F
E
zzel egy időben tolja a kart előre a
szerkezet kioldásához ( B helyzet).
F
I
llessze be a vonófej végét a tartóelembe és
tolja be ütközésig.
7
Gyakorlati tudnivalók

180

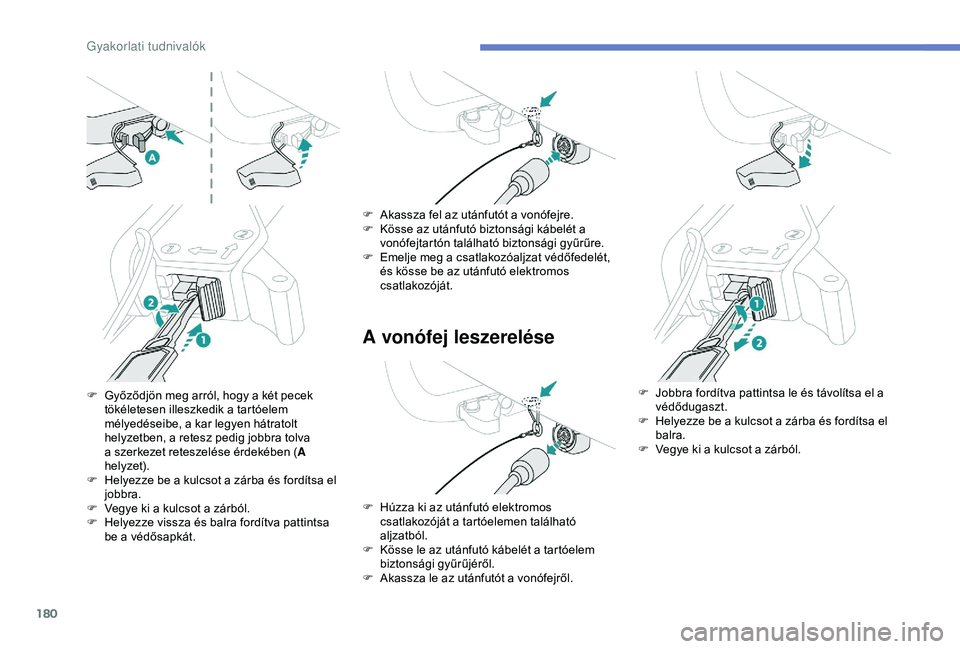

A vonófej leszerelése
F Győződjön meg arról, hogy a két pecek tökéletesen illeszkedik a tartóelem
mélyedéseibe, a kar legyen hátratolt
helyzetben, a retesz pedig jobbra tolva
a szerkezet reteszelése érdekében ( A
helyzet).
F

H
elyezze be a kulcsot a zárba és fordítsa el
jobbra.
F

V
egye ki a kulcsot a zárból.
F

H
elyezze vissza és balra fordítva pattintsa
be a védősapkát. F

A
kassza fel az utánfutót a vonófejre.
F
K
össe az utánfutó biztonsági kábelét a
vonófejtartón található biztonsági gyűrűre.
F
E
melje meg a csatlakozóaljzat védőfedelét,
és kösse be az utánfutó elektromos
csatlakozóját.
F
H
úzza ki az utánfutó elektromos
csatlakozóját a tartóelemen található
aljzatból.
F

K
össe le az utánfutó kábelét a tartóelem
biztonsági gyűrűjéről.
F

A
kassza le az utánfutót a vonófejről.F
J obbra fordítva pattintsa le és távolítsa el a
védődugaszt.
F

H
elyezze be a kulcsot a zárba és fordítsa el
balra.
F

V
egye ki a kulcsot a zárból.
Gyakorlati tudnivalók

181
F Nyomja be ütközésig a kart, és maga felé húzva távolítsa el a vonófejet.
F

A v
onófejen nyomja balra és tartsa
benyomva a reteszt.
F
E
zzel egy időben tolja a kart előre a
szerkezet kioldásához ( B helyzet).
F
H
elyezze el és pattintsa be a védődugaszt a
hátsó lökhárító alatt található tartóelembe.
F

T
egye el a gömbfejet a tartójába.

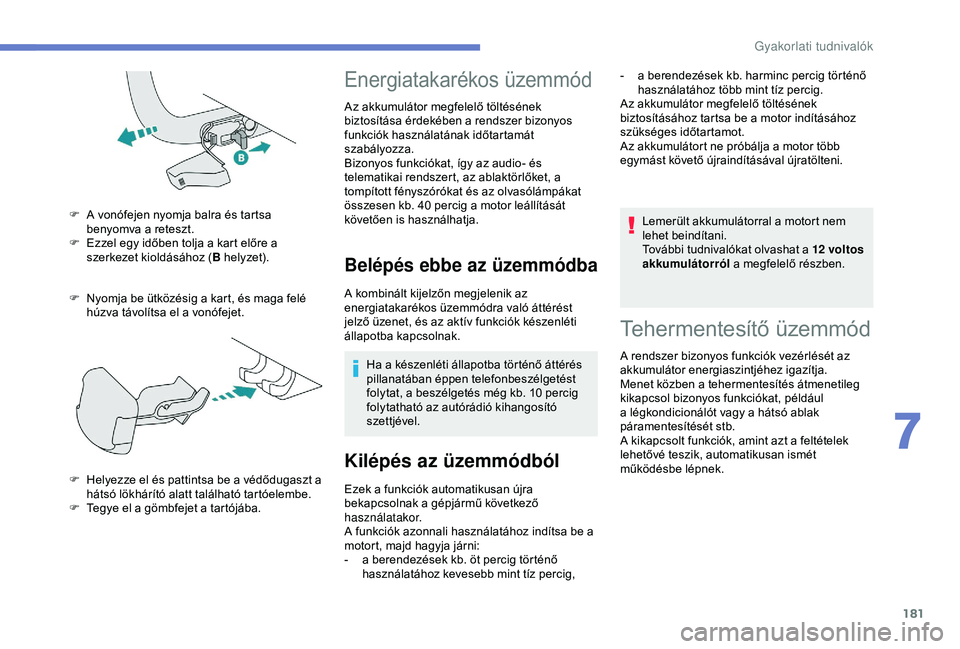

Energiatakarékos üzemmód
Az akkumulátor megfelelő töltésének
biztosítása érdekében a rendszer bizonyos
funkciók használatának időtartamát
szabályozza.
Bizonyos funkciókat, így az audio- és
telematikai rendszert, az ablaktörlőket, a
tompított fényszórókat és az olvasólámpákat
összesen kb. 40 percig a motor leállítását
követően is használhatja.
Belépés ebbe az üzemmódba
A kombinált kijelzőn megjelenik az
energiatakarékos üzemmódra való áttérést
jelző üzenet, és az aktív funkciók készenléti
állapotba kapcsolnak.Ha a készenléti állapotba történő áttérés
pillanatában éppen telefonbeszélgetést
folytat, a beszélgetés még kb. 10 percig
folytatható az autórádió kihangosító
szettjével.
Kilépés az üzemmódból
Ezek a funkciók automatikusan újra
bekapcsolnak a gépjármű következő
használatakor.
A funkciók azonnali használatához indítsa be a
motort, majd hagyja járni:
-

a b
erendezések kb. öt percig történő
használatához kevesebb mint tíz percig, Lemerült akkumulátorral a motort nem
lehet beindítani.
További tudnivalókat olvashat a 12 voltos
akkumulátorról
a megfelelő részben.
Tehermentesítő üzemmód
A rendszer bizonyos funkciók vezérlését az
akkumulátor energiaszintjéhez igazítja.
Menet közben a tehermentesítés átmenetileg
kikapcsol bizonyos funkciókat, például
a légkondicionálót vagy a hátsó ablak
páramentesítését stb.
A kikapcsolt funkciók, amint azt a feltételek
lehetővé teszik, automatikusan ismét
működésbe lépnek. -
a b
erendezések kb. harminc percig történő
használatához több mint tíz percig.
Az akkumulátor megfelelő töltésének
biztosításához tartsa be a motor indításához
szükséges időtartamot.
Az akkumulátort ne próbálja a motor több
egymást követő újraindításával újratölteni.
7
Gyakorlati tudnivalók

182

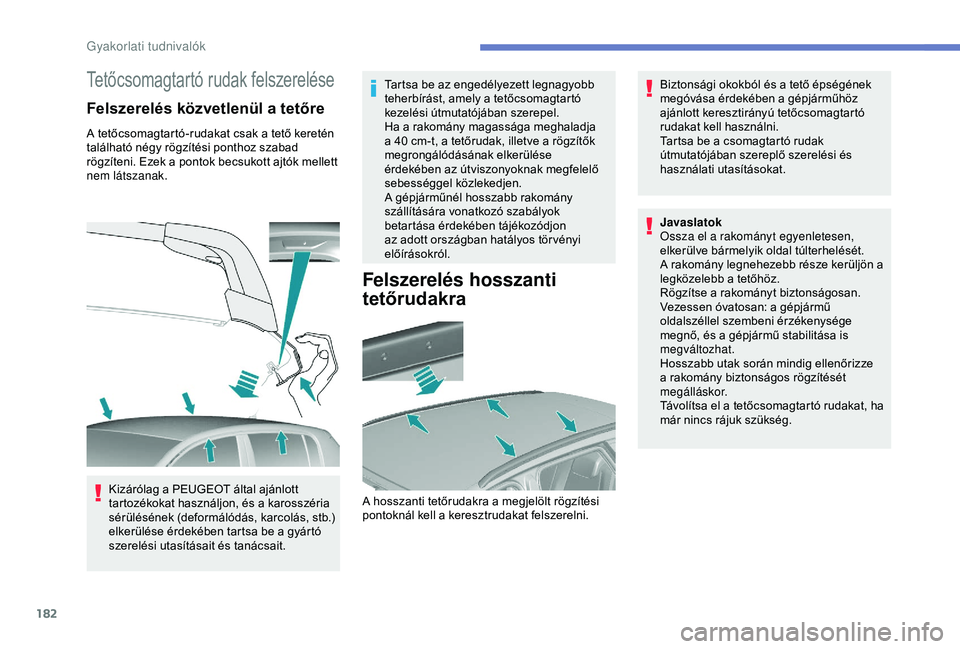

Tetőcsomagtartó rudak felszerelése
Felszerelés közvetlenül a tetőre
A tetőcsomagtartó-rudakat csak a tető keretén
található négy rögzítési ponthoz szabad
rögzíteni. Ezek a pontok becsukott ajtók mellett
nem látszanak.Kizárólag a PEUGEOT által ajánlott
tartozékokat használjon, és a karosszéria
sérülésének (deformálódás, karcolás, stb.)
elkerülése érdekében tartsa be a gyártó
szerelési utasításait és tanácsait. Tartsa be az engedélyezett legnagyobb
teherbírást, amely a tetőcsomagtartó
kezelési útmutatójában szerepel.
Ha a rakomány magassága meghaladja
a 40
cm-t, a tetőrudak, illetve a rögzítők
megrongálódásának elkerülése
érdekében az útviszonyoknak megfelelő
sebességgel közlekedjen.
A gépjárműnél hosszabb rakomány
szállítására vonatkozó szabályok
betartása érdekében tájékozódjon
az adott országban hatályos tör vényi
előírásokról.
Felszerelés hosszanti
tetőrudakra
Biztonsági okokból és a tető épségének
megóvása érdekében a gépjárműhöz
ajánlott keresztirányú tetőcsomagtartó
rudakat kell használni.
Tartsa be a csomagtartó rudak
útmutatójában szereplő szerelési és
használati utasításokat.
A hosszanti tetőrudakra a megjelölt rögzítési
pontoknál kell a keresztrudakat felszerelni. Javaslatok
Ossza el a rakományt egyenletesen,
elkerülve bármelyik oldal túlterhelését.
A rakomány legnehezebb része kerüljön a
legközelebb a tetőhöz.
Rögzítse a rakományt biztonságosan.
Vezessen óvatosan: a gépjármű
oldalszéllel szembeni érzékenysége
megnő, és a gépjármű stabilitása is
megváltozhat.
Hosszabb utak során mindig ellenőrizze
a rakomány biztonságos rögzítését
megálláskor.
Távolítsa el a tetőcsomagtartó rudakat, ha
már nincs rájuk szükség.
Gyakorlati tudnival
