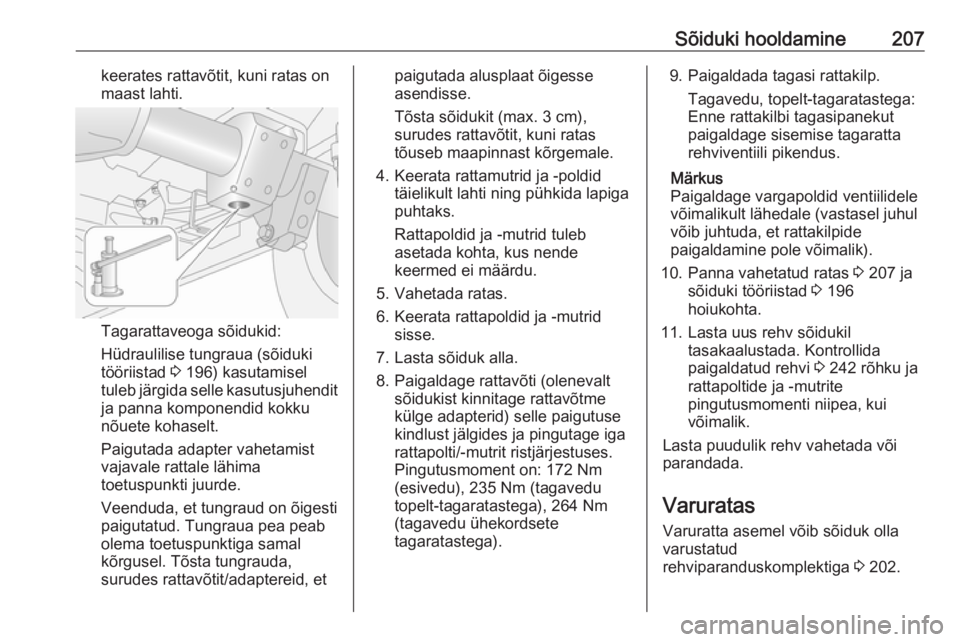

Sõiduki hooldamine207keerates rattavõtit, kuni ratas on
maast lahti.
Tagarattaveoga sõidukid:
Hüdraulilise tungraua (sõiduki
tööriistad 3 196) kasutamisel
tuleb järgida selle kasutusjuhendit
ja panna komponendid kokku
nõuete kohaselt.
Paigutada adapter vahetamist
vajavale rattale lähima
toetuspunkti juurde.
Veenduda, et tungraud on õigesti
paigutatud. Tungraua pea peab
olema toetuspunktiga samal
kõrgusel. Tõsta tungrauda,
surudes rattavõtit/adaptereid, et
paigutada alusplaat õigesse
asendisse.
Tõsta sõidukit (max. 3 cm),
surudes rattavõtit, kuni ratas
tõuseb maapinnast kõrgemale.
4. Keerata rattamutrid ja -poldid täielikult lahti ning pühkida lapiga
puhtaks.
Rattapoldid ja -mutrid tuleb asetada kohta, kus nende
keermed ei määrdu.
5. Vahetada ratas.
6. Keerata rattapoldid ja -mutrid sisse.
7. Lasta sõiduk alla.
8. Paigaldage rattavõti (olenevalt sõidukist kinnitage rattavõtme
külge adapterid) selle paigutuse
kindlust jälgides ja pingutage iga
rattapolti/-mutrit ristjärjestuses.
Pingutusmoment on: 172 Nm
(esivedu), 235 Nm (tagavedu topelt-tagaratastega), 264 Nm
(tagavedu ühekordsete
tagaratastega).9. Paigaldada tagasi rattakilp.
Tagavedu, topelt-tagaratastega:
Enne rattakilbi tagasipanekut
paigaldage sisemise tagaratta
rehviventiili pikendus.
Märkus
Paigaldage vargapoldid ventiilidele
võimalikult lähedale (vastasel juhul
võib juhtuda, et rattakilpide
paigaldamine pole võimalik).
10. Panna vahetatud ratas 3 207 ja
sõiduki tööriistad 3 196
hoiukohta.
11. Lasta uus rehv sõidukil tasakaalustada. Kontrollida
paigaldatud rehvi 3 242 rõhku ja
rattapoltide ja -mutrite
pingutusmomenti niipea, kui
võimalik.
Lasta puudulik rehv vahetada või
parandada.
Varuratas Varuratta asemel võib sõiduk olla
varustatud
rehviparanduskomplektiga 3 202.

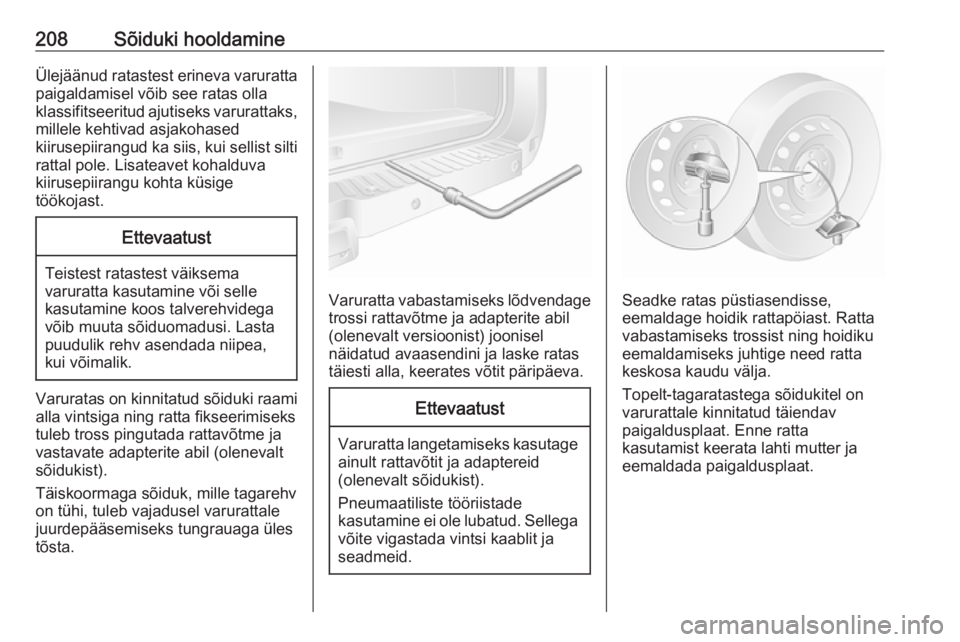

208Sõiduki hooldamineÜlejäänud ratastest erineva varuratta
paigaldamisel võib see ratas olla
klassifitseeritud ajutiseks varurattaks,
millele kehtivad asjakohased
kiirusepiirangud ka siis, kui sellist silti rattal pole. Lisateavet kohalduva
kiirusepiirangu kohta küsige
töökojast.Ettevaatust
Teistest ratastest väiksema
varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Varuratas on kinnitatud sõiduki raami
alla vintsiga ning ratta fikseerimiseks
tuleb tross pingutada rattavõtme ja
vastavate adapterite abil (olenevalt
sõidukist).
Täiskoormaga sõiduk, mille tagarehv
on tühi, tuleb vajadusel varurattale
juurdepääsemiseks tungrauaga üles
tõsta.
Varuratta vabastamiseks lõdvendage
trossi rattavõtme ja adapterite abil
(olenevalt versioonist) joonisel
näidatud avaasendini ja laske ratas
täiesti alla, keerates võtit päripäeva.
Ettevaatust
Varuratta langetamiseks kasutage ainult rattavõtit ja adaptereid
(olenevalt sõidukist).
Pneumaatiliste tööriistade
kasutamine ei ole lubatud. Sellega
võite vigastada vintsi kaablit ja
seadmeid.
Seadke ratas püstiasendisse,
eemaldage hoidik rattapöiast. Ratta
vabastamiseks trossist ning hoidiku
eemaldamiseks juhtige need ratta
keskosa kaudu välja.
Topelt-tagaratastega sõidukitel on
varurattale kinnitatud täiendav
paigaldusplaat. Enne ratta
kasutamist keerata lahti mutter ja
eemaldada paigaldusplaat.

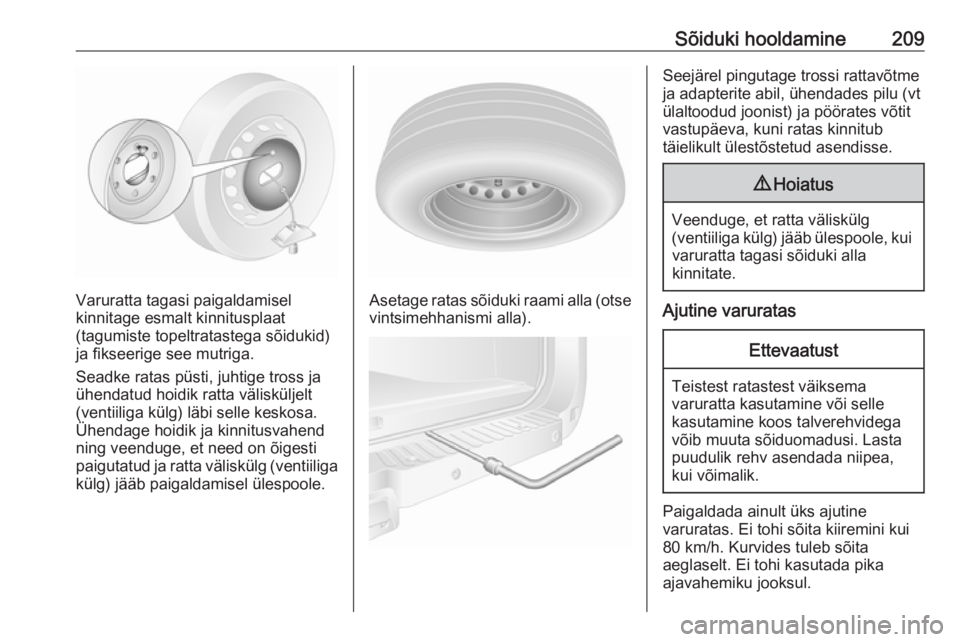

Sõiduki hooldamine209
Varuratta tagasi paigaldamisel
kinnitage esmalt kinnitusplaat
(tagumiste topeltratastega sõidukid)
ja fikseerige see mutriga.
Seadke ratas püsti, juhtige tross ja
ühendatud hoidik ratta välisküljelt
(ventiiliga külg) läbi selle keskosa.
Ühendage hoidik ja kinnitusvahend ning veenduge, et need on õigesti
paigutatud ja ratta väliskülg (ventiiliga külg) jääb paigaldamisel ülespoole.Asetage ratas sõiduki raami alla (otsevintsimehhanismi alla).
Seejärel pingutage trossi rattavõtme
ja adapterite abil, ühendades pilu (vt ülaltoodud joonist) ja pöörates võtit
vastupäeva, kuni ratas kinnitub
täielikult ülestõstetud asendisse.9 Hoiatus
Veenduge, et ratta väliskülg
(ventiiliga külg) jääb ülespoole, kui varuratta tagasi sõiduki alla
kinnitate.
Ajutine varuratas
Ettevaatust
Teistest ratastest väiksema varuratta kasutamine või selle
kasutamine koos talverehvidega
võib muuta sõiduomadusi. Lasta
puudulik rehv asendada niipea,
kui võimalik.
Paigaldada ainult üks ajutine
varuratas. Ei tohi sõita kiiremini kui
80 km/h. Kurvides tuleb sõita
aeglaselt. Ei tohi kasutada pika
ajavahemiku jooksul.

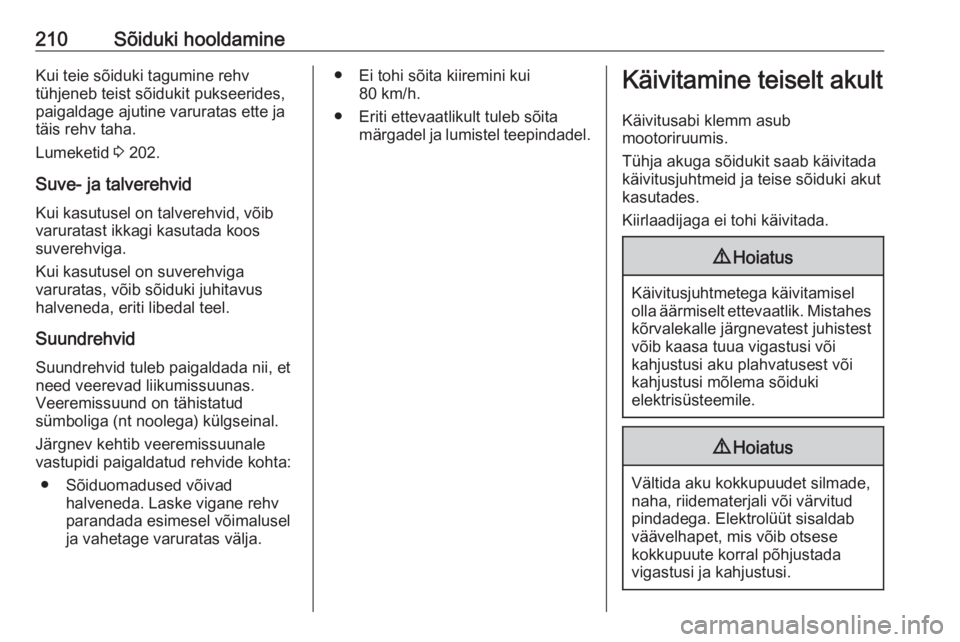

210Sõiduki hooldamineKui teie sõiduki tagumine rehv
tühjeneb teist sõidukit pukseerides,
paigaldage ajutine varuratas ette ja
täis rehv taha.
Lumeketid 3 202.
Suve- ja talverehvid Kui kasutusel on talverehvid, võib
varuratast ikkagi kasutada koos
suverehviga.
Kui kasutusel on suverehviga
varuratas, võib sõiduki juhitavus
halveneda, eriti libedal teel.
Suundrehvid Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Järgnev kehtib veeremissuunale
vastupidi paigaldatud rehvide kohta:
● Sõiduomadused võivad halveneda. Laske vigane rehv
parandada esimesel võimalusel
ja vahetage varuratas välja.● Ei tohi sõita kiiremini kui 80 km/h.
● Eriti ettevaatlikult tuleb sõita märgadel ja lumistel teepindadel.Käivitamine teiselt akult
Käivitusabi klemm asub
mootoriruumis.
Tühja akuga sõidukit saab käivitada
käivitusjuhtmeid ja teise sõiduki akut
kasutades.
Kiirlaadijaga ei tohi käivitada.9 Hoiatus
Käivitusjuhtmetega käivitamisel
olla äärmiselt ettevaatlik. Mistahes kõrvalekalle järgnevatest juhistestvõib kaasa tuua vigastusi või
kahjustusi aku plahvatusest või
kahjustusi mõlema sõiduki
elektrisüsteemile.
9 Hoiatus
Vältida aku kokkupuudet silmade,
naha, riidematerjali või värvitud
pindadega. Elektrolüüt sisaldab
väävelhapet, mis võib otsese
kokkupuute korral põhjustada
vigastusi ja kahjustusi.

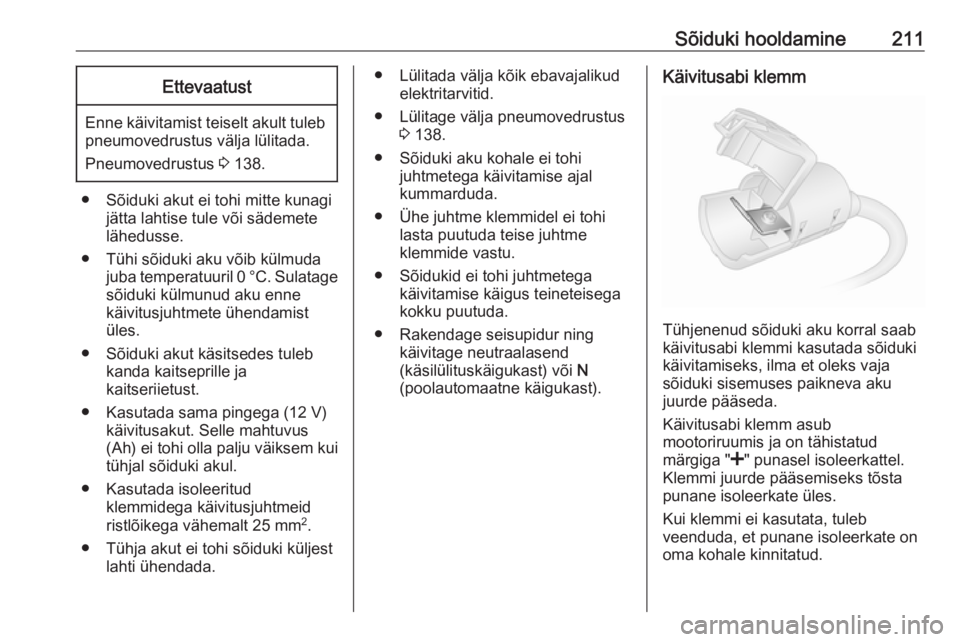

Sõiduki hooldamine211Ettevaatust
Enne käivitamist teiselt akult tulebpneumovedrustus välja lülitada.
Pneumovedrustus 3 138.
● Sõiduki akut ei tohi mitte kunagi
jätta lahtise tule või sädemete
lähedusse.
● Tühi sõiduki aku võib külmuda juba temperatuuril 0 °C. Sulatagesõiduki külmunud aku enne
käivitusjuhtmete ühendamist
üles.
● Sõiduki akut käsitsedes tuleb kanda kaitseprille ja
kaitseriietust.
● Kasutada sama pingega (12 V) käivitusakut. Selle mahtuvus(Ah) ei tohi olla palju väiksem kui
tühjal sõiduki akul.
● Kasutada isoleeritud klemmidega käivitusjuhtmeid
ristlõikega vähemalt 25 mm 2
.
● Tühja akut ei tohi sõiduki küljest lahti ühendada.
● Lülitada välja kõik ebavajalikudelektritarvitid.
● Lülitage välja pneumovedrustus 3 138.
● Sõiduki aku kohale ei tohi juhtmetega käivitamise ajal
kummarduda.
● Ühe juhtme klemmidel ei tohi lasta puutuda teise juhtme
klemmide vastu.
● Sõidukid ei tohi juhtmetega käivitamise käigus teineteisega
kokku puutuda.
● Rakendage seisupidur ning käivitage neutraalasend
(käsilülituskäigukast) või N
(poolautomaatne käigukast).Käivitusabi klemm
Tühjenenud sõiduki aku korral saab
käivitusabi klemmi kasutada sõiduki käivitamiseks, ilma et oleks vaja
sõiduki sisemuses paikneva aku
juurde pääseda.
Käivitusabi klemm asub
mootoriruumis ja on tähistatud
märgiga " <" punasel isoleerkattel.
Klemmi juurde pääsemiseks tõsta
punane isoleerkate üles.
Kui klemmi ei kasutata, tuleb
veenduda, et punane isoleerkate on oma kohale kinnitatud.

212Sõiduki hooldamineTeiselt akult käivitamine
Olenevalt mudelist võib käivitusabi
klemm asuda mootoriruumi paremal
või vasakul pool.
Juhtmete ühendamise järjekord
1. Ühendage punane juhe käivitusaku plussklemmiga (1).
2. Ühendage punase juhtme teine ots tühja sõiduki akuga sõiduki
käivitusabi klemmi (2) abil.
3. Ühendage must juhe käivitusaku miinusklemmiga (3).
4. Ühendage musta juhtme teine ots
sõiduki massipunktiga (4) (nt
mootoriplokk või mootori
kinnituspolt). Ühendage tühjast
sõiduki akust võimalikult kaugele
(vähemalt 60 cm).
Paigutada juhtmed nii, et nad ei
satuks pöörlevate osade vahele
mootoriruumis.
Mootori käivitamiseks 1. Käivitada käivitusvoolu andva sõiduki mootor.
2. Viie minuti järel käivitage teine mootor. Käivituskatsetused ei tohi
kesta rohkem kui 15 sekundit ja
nende vahele peavad jääma
üheminutised vaheajad.3. Käitage mõlemat mootorit umbes kolm minutit tühikäigul, jättes
juhtmed ühendatuks.
4. Lülitada sisse juhtmetega käivitatud sõiduki elektritarvitid (ntesituled, tagaklaasi soojendus).
5. Juhtmete eemaldamisel kasutada
eeltoodule vastupidist järjestust.

Sõiduki hooldamine213Pukseerimine
Sõiduki pukseerimine
Pukseerimissilmust ja rattavõtit
hoitakse sõiduki tööriistade juures
3 196.
Vabastage kate sobiva tööriistaga ja
eemaldage.
Keerata pukseerimissilmus
päripäeva sõiduki esiotsas olevasse
haakepunkti ja pingutada täielikult
rattavõtme abil.
Kinnitada pukseerimisköis – või
veelgi parem pukseerimislüli –
pukseerimissilmuse külge. Mitte
kunagi ei tohi kinnituspunktidena
kasutada põrkerauda või esisilla
vedrustuselemente.Ettevaatust
Ärge pukseerige sõidukit tagant.
Eesmist pukseerimisaasa võib
kasutada ainult pukseerimiseks ja mitte sõiduki väljatõmbamiseks.
Lülitage süüde sisse, et võimaldada
piduritulede, helisignaali ja
klaasipuhastite kasutamist ning
pöörake veidi rooli, et roolilukk
vabastada.
Lülitage välja pneumovedrustus
3 138.
Viige käigukang neutraalasendisse.
Vabastage seisupidur.
Ettevaatust
Poolautomaatse käigukastiga
sõidukid: Kui käigukangi ei saa neutraalasendisse seada, tohib
sõidukit pukseerida ainult nii, et
veorattad on üles tõstetud.
SÕiduki pukseerimiseks tuleb
süütevõti alati välja lülitada.
Poolautomaatne käigukast 3 149.Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Kui mootor ei tööta, vajatakse
pidurdamiseks ja roolimiseks
märgatavalt suuremat jõudu.
Pukseeriva sõiduki heitgaaside
sissetungimise vältimiseks tuleb
sisse lülitada siseõhuringlus 3 114 ja
sulgeda aknad.
Pöörduda abisaamiseks
hooldustöökotta.
Pärast pukseerimist keerata
pukseerimissilmus lahti ja paigaldada
kate tagasi.

214Sõiduki hooldamineTeise sõiduki pukseerimine
Kinnitada pukseerimisköis – või
veelgi parem – pukseerimislüli
tagumise pukseerimissilmuse külge.
Mitte kunagi ei tohi
kinnituspunktidena kasutada
tagasilda või vedrustuselemente.
Ettevaatust
Tagumist pukseerimissilmust võib
kasutada ainult pukseerimiseks ja
mitte sõiduki väljatõmbamiseks.
Ettevaatust
Sõita aeglaselt. Mitte sõita
jõnksutades. Üleliigne veojõud
võib sõidukit kahjustada.
Auto välimuse eest
hoolitsemine
Väline hooldus Lukud
Lukud on õlitatud tehases, kasutades kõrgekvaliteedilist lukusüdamiku
määret. Kasutada lukusula ainult
äärmisel vajadusel, sest see
eemaldab määret ja halvendab luku
tööd. Pärast lukusula kasutamist
laske lukud töökojas uuesti määrida.
Pesemine
Teie sõiduki värvkate allub
keskkonna mõjudele. Peske ja
vahatage oma sõidukit regulaarselt. Automaatpesula kasutamisel validaprogramm, mis sisaldab vahatamist.
Kilega või mattide värvitud kereosade
või viimistlusribade kohta kehtivaid piiranguid vt jaotisest "Poleerimine ja
vahatamine".
