2018 OPEL MOVANO_B Omaniku käsiraamat (in Estonian)

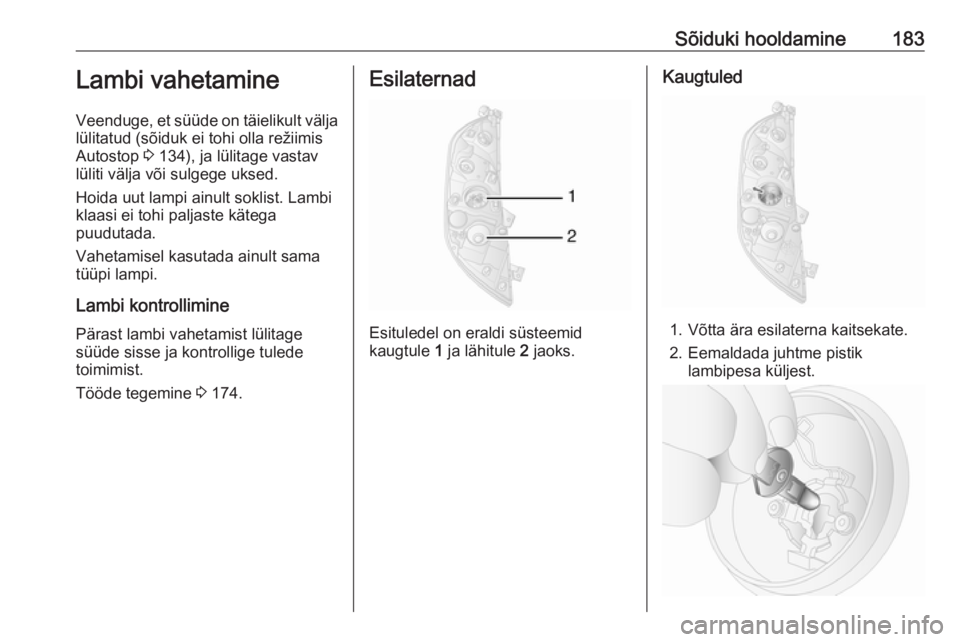

Sõiduki hooldamine183Lambi vahetamine
Veenduge, et süüde on täielikult välja
lülitatud (sõiduk ei tohi olla režiimis
Autostop 3 134), ja lülitage vastav
lüliti välja või sulgege uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi paljaste kätega
puudutada.
Vahetamisel kasutada ainult sama
tüüpi lampi.
Lambi kontrollimine
Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.
Tööde tegemine 3 174.Esilaternad
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kaugtuled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.

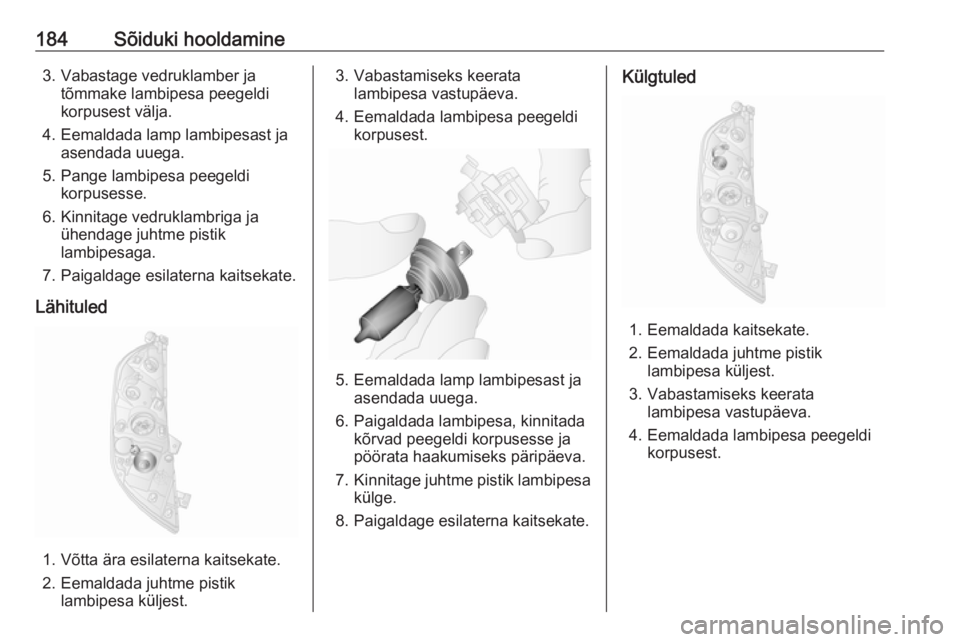

184Sõiduki hooldamine3. Vabastage vedruklamber jatõmmake lambipesa peegeldi
korpusest välja.
4. Eemaldada lamp lambipesast ja asendada uuega.
5. Pange lambipesa peegeldi korpusesse.
6. Kinnitage vedruklambriga ja ühendage juhtme pistik
lambipesaga.
7. Paigaldage esilaterna kaitsekate.
Lähituled
1. Võtta ära esilaterna kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keeratalambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldage esilaterna kaitsekate.
Külgtuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.

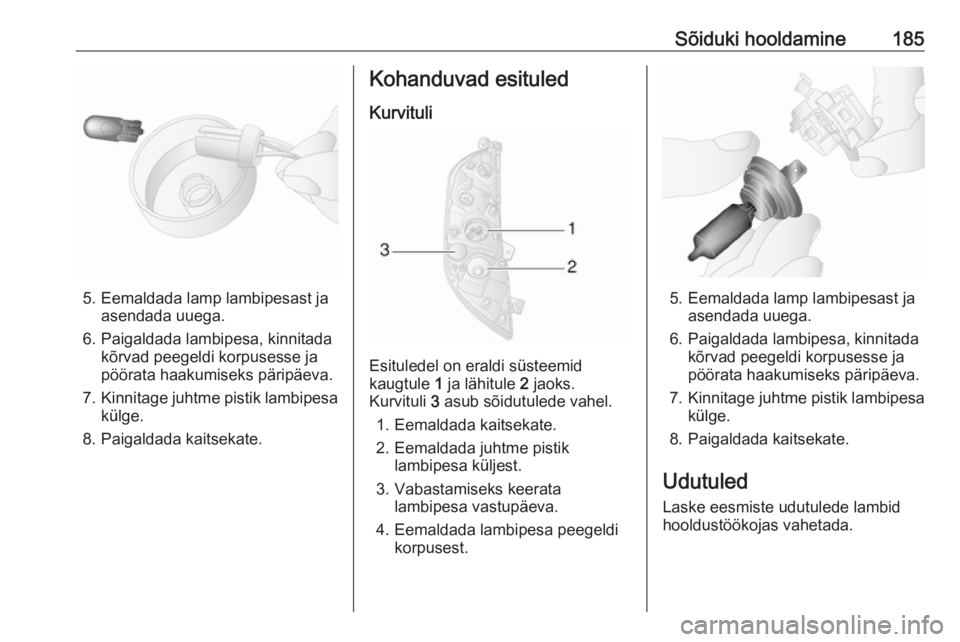

Sõiduki hooldamine185
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldada kaitsekate.
Kohanduvad esituled
Kurvituli
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kurvituli 3 asub sõidutulede vahel.
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldada kaitsekate.
Udutuled
Laske eesmiste udutulede lambid
hooldustöökojas vahetada.

186Sõiduki hooldamineEesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambipesa küljest.
3. Vabastamiseks keerata lambipesa vastupäeva.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Kinnitage juhtme pistik lambipesa
külge.
8. Paigaldada kaitsekate.
Tagatuled
Piduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.

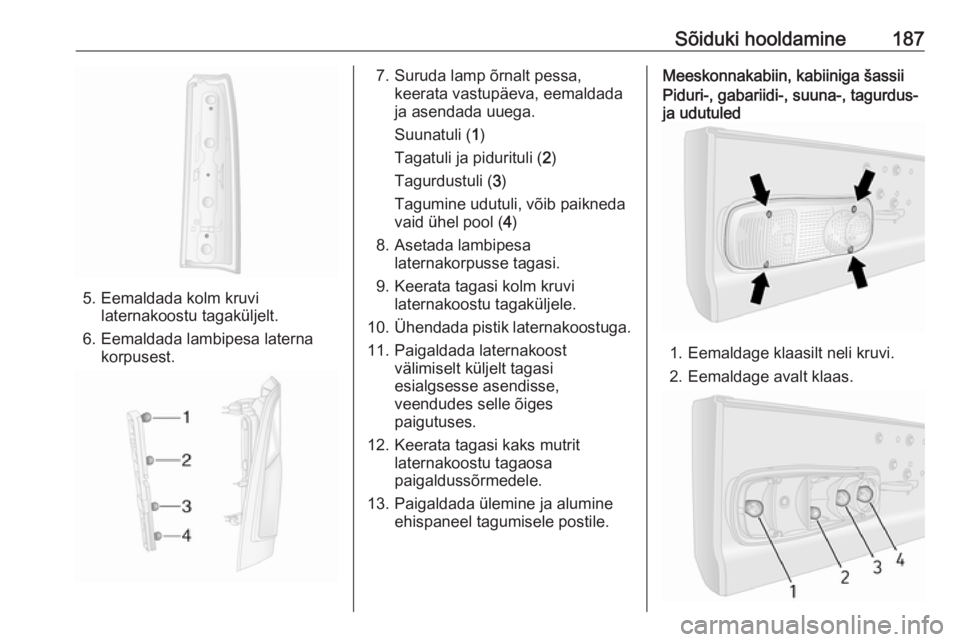

Sõiduki hooldamine187
5. Eemaldada kolm kruvilaternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.
7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.Meeskonnakabiin, kabiiniga šassiiPiduri-, gabariidi-, suuna-, tagurdus-
ja udutuled
1. Eemaldage klaasilt neli kruvi.
2. Eemaldage avalt klaas.

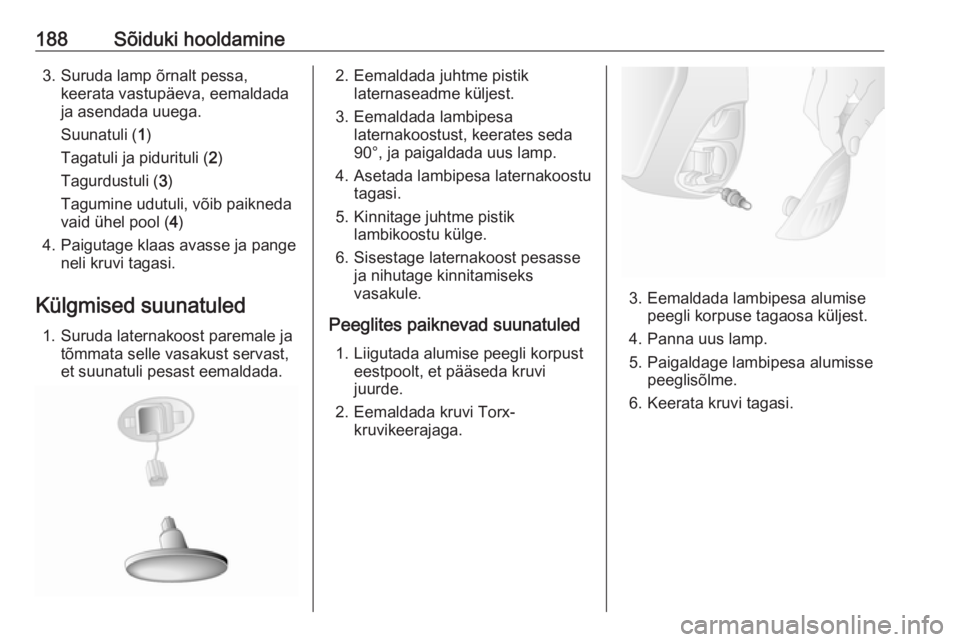

188Sõiduki hooldamine3. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
4. Paigutage klaas avasse ja pange neli kruvi tagasi.
Külgmised suunatuled 1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Kinnitage juhtme pistik lambikoostu külge.
6. Sisestage laternakoost pesasse ja nihutage kinnitamiseks
vasakule.
Peeglites paiknevad suunatuled 1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Paigaldage lambipesa alumisse peeglisõlme.
6. Keerata kruvi tagasi.

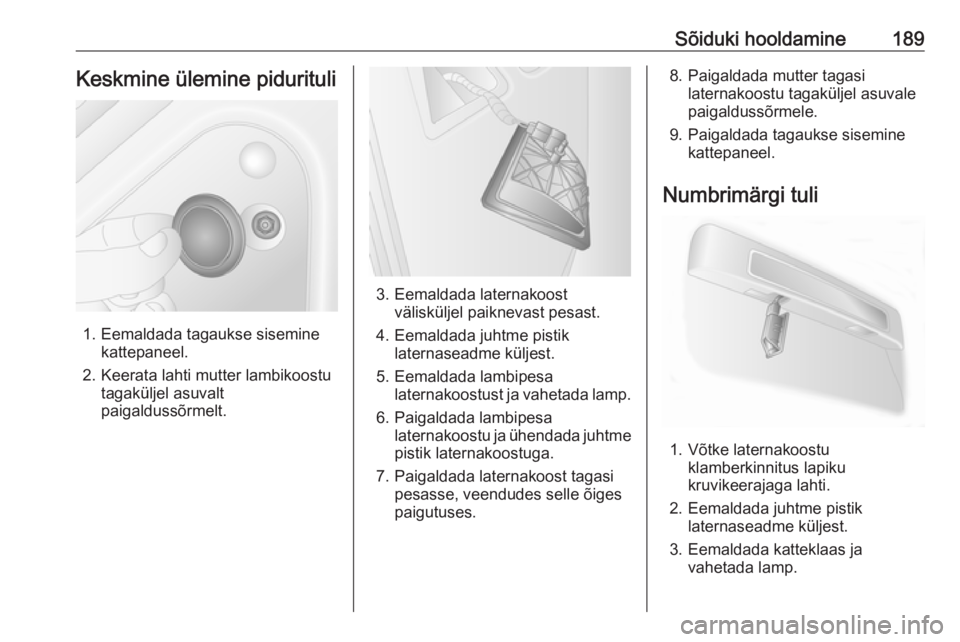

Sõiduki hooldamine189Keskmine ülemine pidurituli
1. Eemaldada tagaukse siseminekattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrimärgi tuli
1. Võtke laternakoostu klamberkinnitus lapiku
kruvikeerajaga lahti.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.

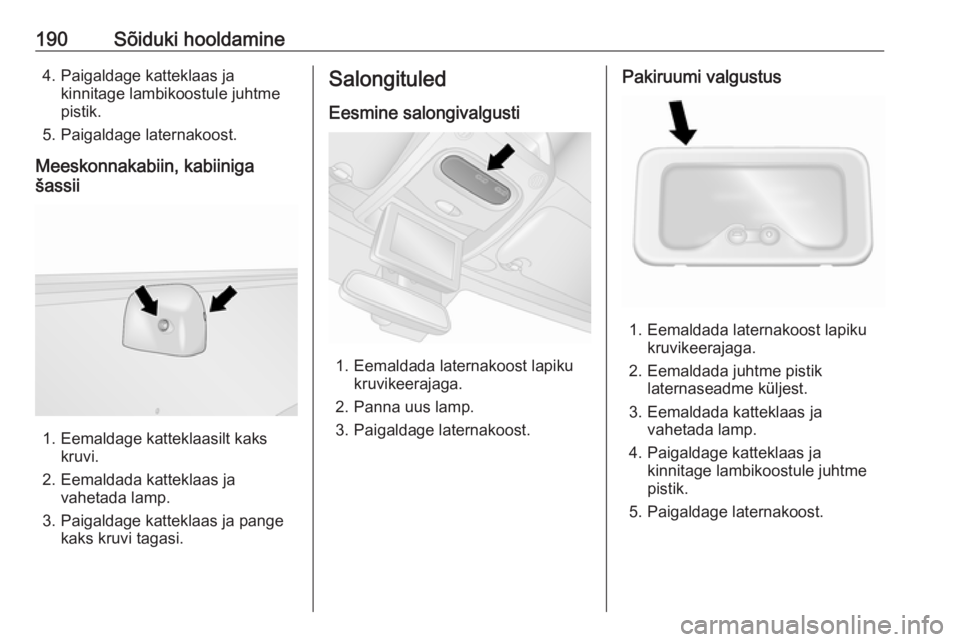

190Sõiduki hooldamine4. Paigaldage katteklaas jakinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
Meeskonnakabiin, kabiiniga
šassii
1. Eemaldage katteklaasilt kaks kruvi.
2. Eemaldada katteklaas ja vahetada lamp.
3. Paigaldage katteklaas ja pange kaks kruvi tagasi.
Salongituled
Eesmine salongivalgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laternakoost.
Pakiruumi valgustus
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Paigaldage katteklaas ja kinnitage lambikoostule juhtme
pistik.
5. Paigaldage laternakoost.
