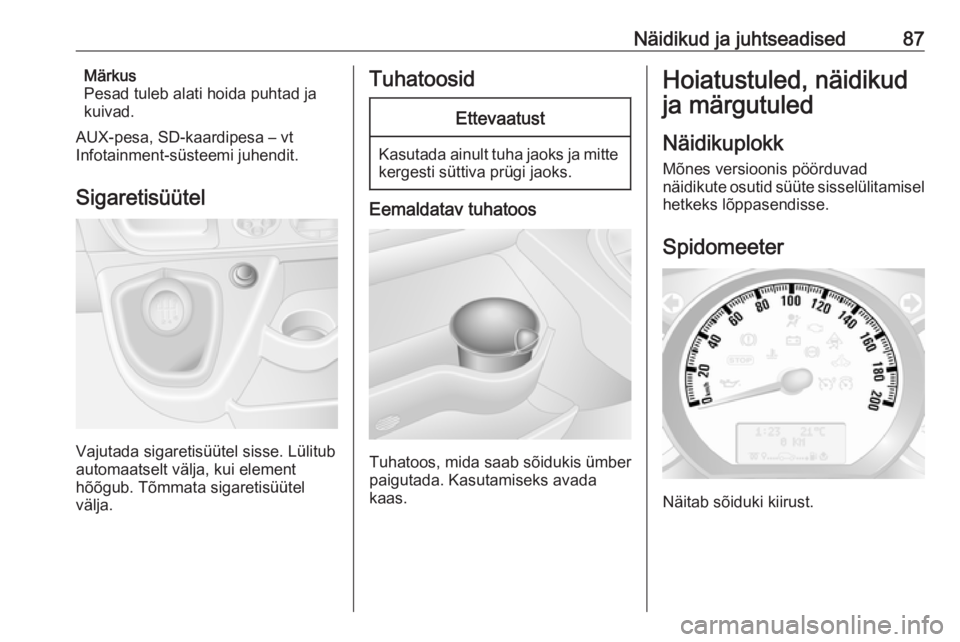

Näidikud ja juhtseadised87Märkus
Pesad tuleb alati hoida puhtad ja
kuivad.
AUX-pesa, SD-kaardipesa – vt
Infotainment-süsteemi juhendit.
Sigaretisüütel
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
TuhatoosidEttevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Eemaldatav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.

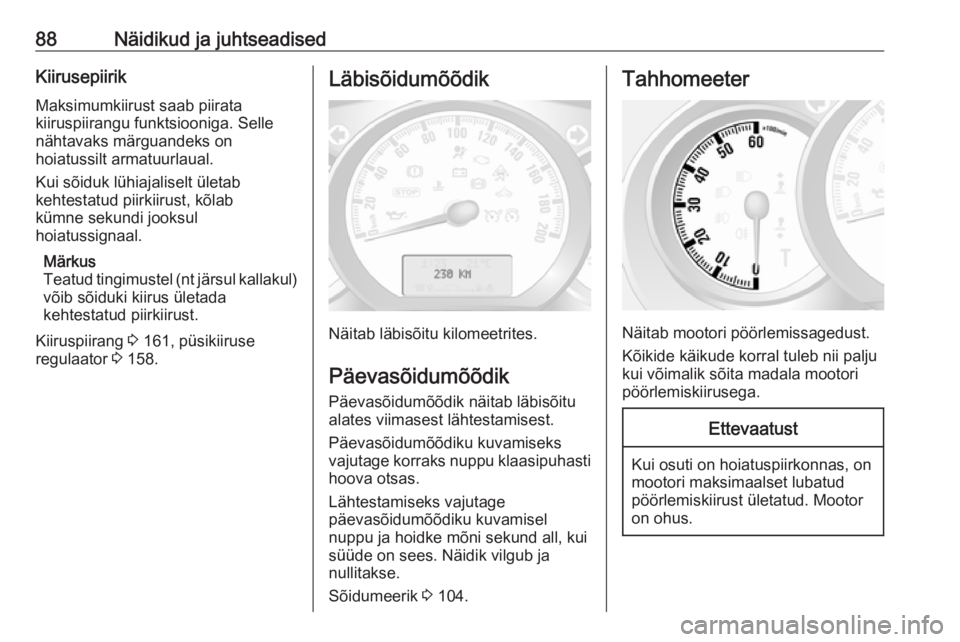

88Näidikud ja juhtseadisedKiirusepiirik
Maksimumkiirust saab piirata
kiiruspiirangu funktsiooniga. Selle
nähtavaks märguandeks on
hoiatussilt armatuurlaual.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, kõlab
kümne sekundi jooksul
hoiatussignaal.
Märkus
Teatud tingimustel (nt järsul kallakul)
võib sõiduki kiirus ületada
kehtestatud piirkiirust.
Kiiruspiirang 3 161, püsikiiruse
regulaator 3 158.Läbisõidumõõdik
Näitab läbisõitu kilomeetrites.
Päevasõidumõõdik
Päevasõidumõõdik näitab läbisõitu
alates viimasest lähtestamisest.
Päevasõidumõõdiku kuvamiseks
vajutage korraks nuppu klaasipuhasti hoova otsas.
Lähtestamiseks vajutage
päevasõidumõõdiku kuvamisel
nuppu ja hoidke mõni sekund all, kui
süüde on sees. Näidik vilgub ja
nullitakse.
Sõidumeerik 3 104.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju
kui võimalik sõita madala mootori
pöörlemiskiirusega.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

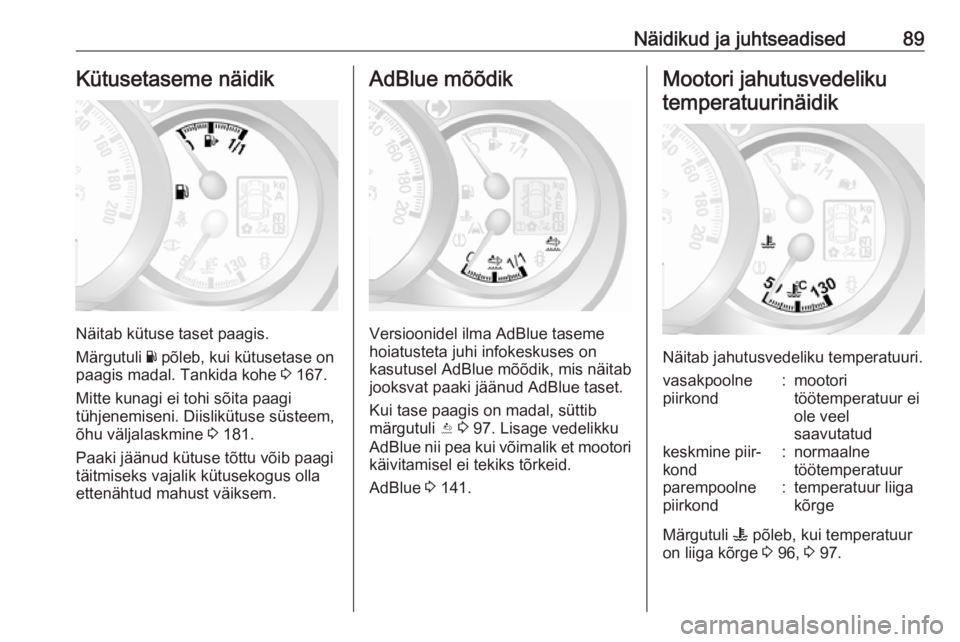

Näidikud ja juhtseadised89Kütusetaseme näidik
Näitab kütuse taset paagis.
Märgutuli Y põleb, kui kütusetase on
paagis madal. Tankida kohe 3 167.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni. Diislikütuse süsteem,
õhu väljalaskmine 3 181.
Paaki jäänud kütuse tõttu võib paagi täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
AdBlue mõõdik
Versioonidel ilma AdBlue taseme
hoiatusteta juhi infokeskuses on
kasutusel AdBlue mõõdik, mis näitab
jooksvat paaki jäänud AdBlue taset.
Kui tase paagis on madal, süttib
märgutuli Y 3 97. Lisage vedelikku
AdBlue nii pea kui võimalik et mootori
käivitamisel ei tekiks tõrkeid.
AdBlue 3 141.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrge
Märgutuli W põleb, kui temperatuur
on liiga kõrge 3 96, 3 97.

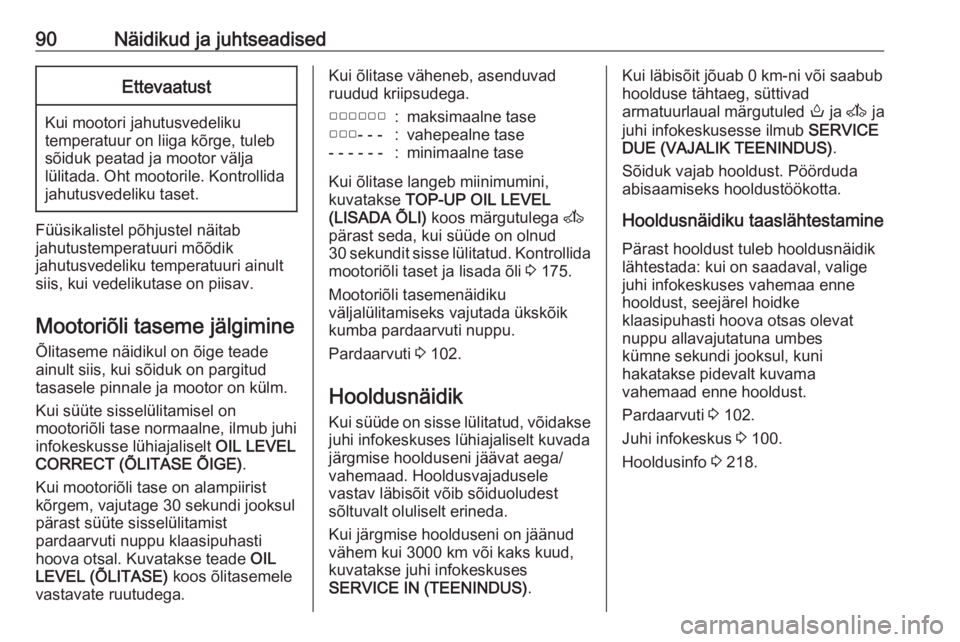

90Näidikud ja juhtseadisedEttevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Füüsikalistel põhjustel näitab
jahutustemperatuuri mõõdik
jahutusvedeliku temperatuuri ainult
siis, kui vedelikutase on piisav.
Mootoriõli taseme jälgimine
Õlitaseme näidikul on õige teade
ainult siis, kui sõiduk on pargitud
tasasele pinnale ja mootor on külm.
Kui süüte sisselülitamisel on
mootoriõli tase normaalne, ilmub juhi
infokeskusse lühiajaliselt OIL LEVEL
CORRECT (ÕLITASE ÕIGE) .
Kui mootoriõli tase on alampiirist
kõrgem, vajutage 30 sekundi jooksul
pärast süüte sisselülitamist
pardaarvuti nuppu klaasipuhasti
hoova otsal. Kuvatakse teade OIL
LEVEL (ÕLITASE) koos õlitasemele
vastavate ruutudega.
Kui õlitase väheneb, asenduvad
ruudud kriipsudega.▢▢▢▢▢▢:maksimaalne tase▢▢▢- - -:vahepealne tase- - - - - -:minimaalne tase
Kui õlitase langeb miinimumini,
kuvatakse TOP-UP OIL LEVEL
(LISADA ÕLI) koos märgutulega A
pärast seda, kui süüde on olnud
30 sekundit sisse lülitatud. Kontrollida
mootoriõli taset ja lisada õli 3 175.
Mootoriõli tasemenäidiku
väljalülitamiseks vajutada ükskõik
kumba pardaarvuti nuppu.
Pardaarvuti 3 102.
Hooldusnäidik Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat aega/
vahemaad. Hooldusvajadusele
vastav läbisõit võib sõiduoludest
sõltuvalt oluliselt erineda.
Kui järgmise hoolduseni on jäänud
vähem kui 3000 km või kaks kuud, kuvatakse juhi infokeskuses
SERVICE IN (TEENINDUS) .
Kui läbisõit jõuab 0 km-ni või saabub
hoolduse tähtaeg, süttivad
armatuurlaual märgutuled o ja A ja
juhi infokeskusesse ilmub SERVICE
DUE (VAJALIK TEENINDUS) .
Sõiduk vajab hooldust. Pöörduda
abisaamiseks hooldustöökotta.
Hooldusnäidiku taaslähtestamine Pärast hooldust tuleb hooldusnäidik
lähtestada: kui on saadaval, valige
juhi infokeskuses vahemaa enne
hooldust, seejärel hoidke
klaasipuhasti hoova otsas olevat
nuppu allavajutatuna umbes
kümne sekundi jooksul, kuni
hakatakse pidevalt kuvama
vahemaad enne hooldust.
Pardaarvuti 3 102.
Juhi infokeskus 3 100.
Hooldusinfo 3 218.

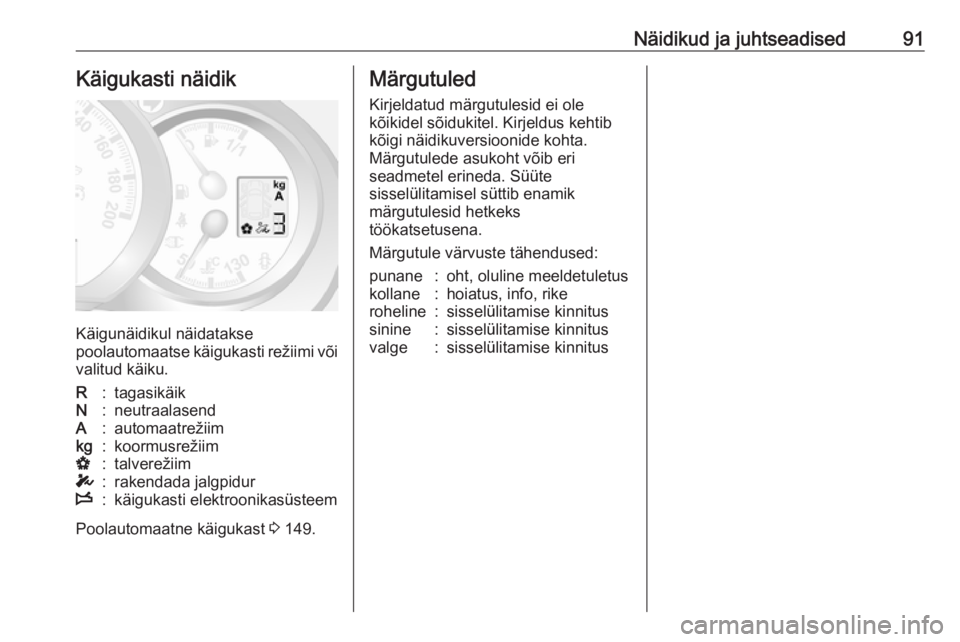

Näidikud ja juhtseadised91Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või valitud käiku.
R:tagasikäikN:neutraalasendA:automaatrežiimkg:koormusrežiimV:talverežiimT:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 149.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Süüte
sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

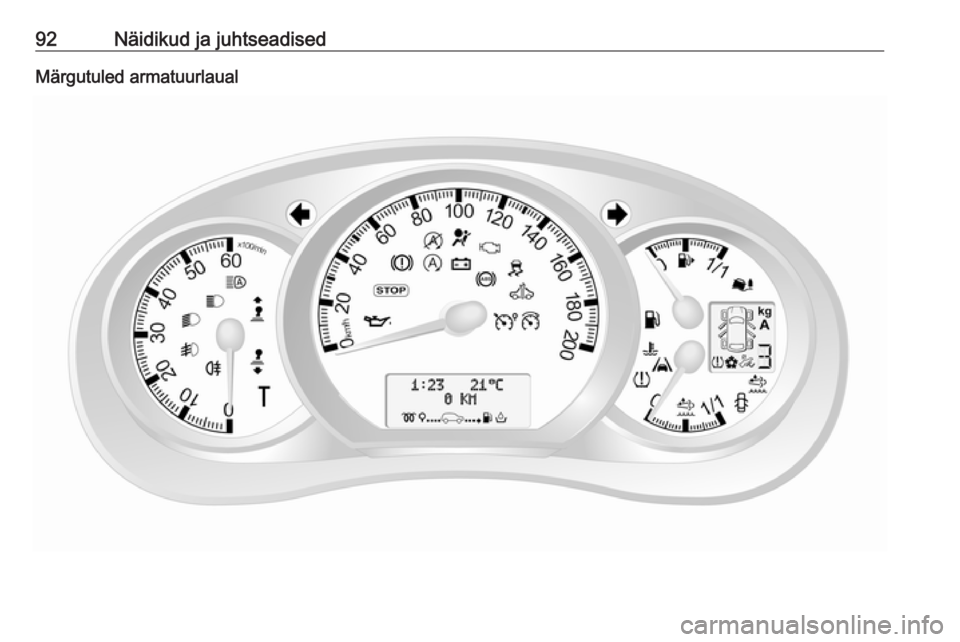

92Näidikud ja juhtseadisedMärgutuled armatuurlaual

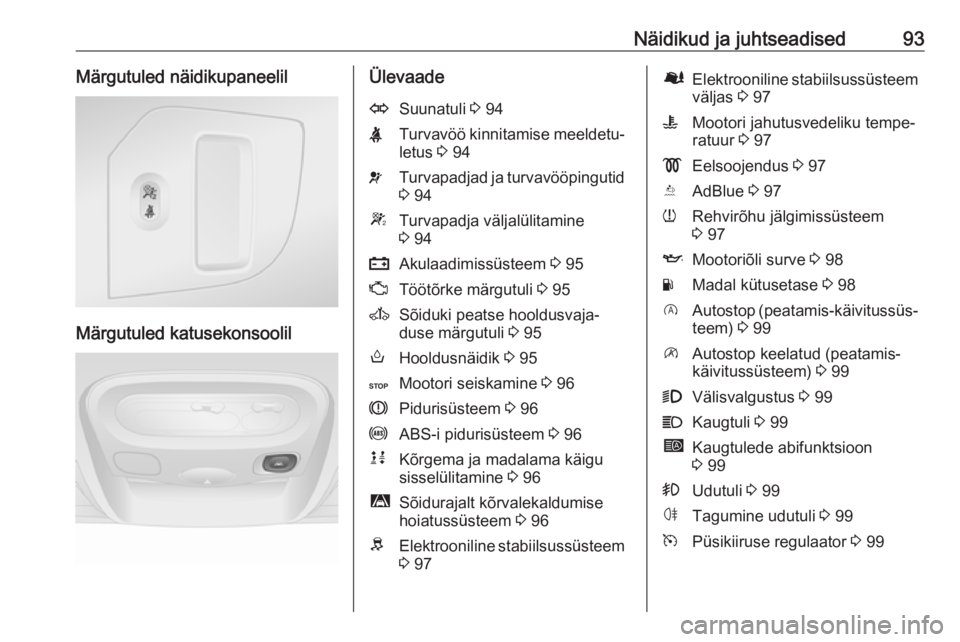

Näidikud ja juhtseadised93Märgutuled näidikupaneelil
Märgutuled katusekonsoolil
ÜlevaadeOSuunatuli 3 94XTurvavöö kinnitamise meeldetu‐
letus 3 94vTurvapadjad ja turvavööpingutid
3 94WTurvapadja väljalülitamine
3 94pAkulaadimissüsteem 3 95ZTöötõrke märgutuli 3 95ASõiduki peatse hooldusvaja‐
duse märgutuli 3 95oHooldusnäidik 3 95CMootori seiskamine 3 96RPidurisüsteem 3 96uABS-i pidurisüsteem 3 96kjKõrgema ja madalama käigu
sisselülitamine 3 96ìSõidurajalt kõrvalekaldumise
hoiatussüsteem 3 96RElektrooniline stabiilsussüsteem
3 97ØElektrooniline stabiilsussüsteem
väljas 3 97WMootori jahutusvedeliku tempe‐
ratuur 3 97!Eelsoojendus 3 97YAdBlue 3 97wRehvirõhu jälgimissüsteem
3 97IMootoriõli surve 3 98YMadal kütusetase 3 98DAutostop (peatamis-käivitussüs‐
teem) 3 99\Autostop keelatud (peatamis-
käivitussüsteem) 3 999Välisvalgustus 3 99CKaugtuli 3 99íKaugtulede abifunktsioon
3 99>Udutuli 3 99øTagumine udutuli 3 99mPüsikiiruse regulaator 3 99

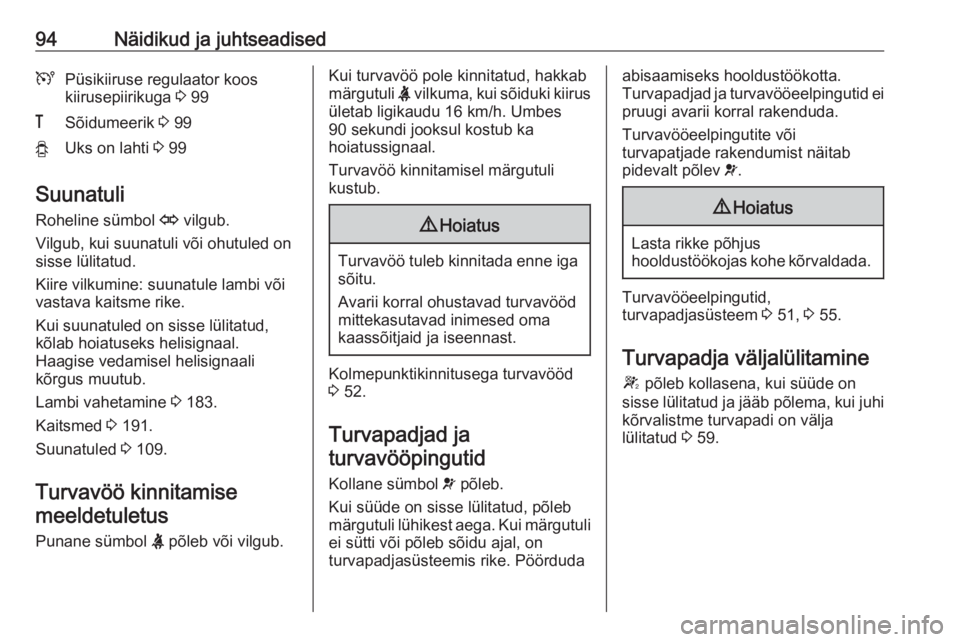

94Näidikud ja juhtseadisedUPüsikiiruse regulaator koos
kiirusepiirikuga 3 99&Sõidumeerik 3 99yUks on lahti 3 99
Suunatuli
Roheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.
Lambi vahetamine 3 183.
Kaitsmed 3 191.
Suunatuled 3 109.
Turvavöö kinnitamise
meeldetuletus
Punane sümbol X põleb või vilgub.
Kui turvavöö pole kinnitatud, hakkab
märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Umbes
90 sekundi jooksul kostub ka
hoiatussignaal.
Turvavöö kinnitamisel märgutuli
kustub.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd 3 52.
Turvapadjad ja
turvavööpingutid
Kollane sümbol v põleb.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli
ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid,
turvapadjasüsteem 3 51, 3 55.
Turvapadja väljalülitamine W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi
kõrvalistme turvapadi on välja
lülitatud 3 59.
